业务流程图与数据流程图的比较知识讲解
数据流程与业务流程的区别
一、不同之处1. 描述对象不同业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时, 通过了解组织结构和业务功能, 我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的, 是由组织部门映射到业务的。
而实际的业务是鞫 ? 我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如, 生产业务要涉及从采购到财务, 到生产车间,到库存等多个部门;会产生从原料采购单, 应收付账款,入库单等多项数据表单。
因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象, 而不仅仅是某项单一的活动, 这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示, 并把所有处理过程按一定的顺序都串起来就形成了业务流程图。
如图 1所示, 就是某公司物资管理的业务流程图。
数据流程图是对业务流程的进一步抽象与概括。
抽象性表现在它完全舍去了具体的物质, 只剩下数据的流动、加工处理和存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。
从安东尼金字塔模型的角度来看,业务流程图描述对象包括企业中的信息流、资金流和物流, 数据流程图则主要是对信息流的描述。
此外, 数据流程图还要配合数据字典的说明,对系统的逻辑模型进行完整和详细的描述。
2.功能作用不同业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐”。
绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。
业务流程图的符号简单明了, 易于阅读和理解业务流程。
业务流程图和数据流程图
1、采购部查询库存信息及用户需求,若商品的库存量不能满足用户的需求，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订货单要求发货给该公司采购部，并附上采购收货单。
采购部在验货后，发现货物不合格，将货物退回供应商,如果合格则交送库房.库房管理员再进一步审核货物是否合格,如果合格则登记流水账和库房账目,如果不合格则交由主管审核后退回供应商.2、在盘点管理流程中，库管员根据仓库数据首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核,如果合格则提交合格盘存报表递交给库管员。
如果不合格则仓库主管返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图。
3、若库房里的货品由于自然或其他原因而破损,且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理,并根据报损清单登记流水账，同事修改库存台账；若报损单上的货品不符合报损要求，则将报损单退回库房.4、“生产资料出库”主要指生产部门员工到仓库中领取生产原料和各种生产工具等产品,其流程描述如下：首先由生产部门员工向仓库主任提交原料提货单，然后仓库主任根据当前库存情况和用料计划对提货单进行审核，将不合格的提货单返回给生产部门员工，并将合格原料提货单交给库管员，库管员根据合格原料提货单更新库存台账并记录出库流水账。
（1)根据以上描述,绘出生产资料“出库”的业务流程图。
（10分）（2）根据上题的业务流程绘出生产资料“出库”的数据流程图（5分）5、采购员从库房收到缺货通知单以后，查阅订货合同单,若已订货,向供货单位发出催货请求，否则,填写订货单交供货单位。
供货单位发出货物后，立即向采购员发出取货通知单。
采购员取货后，发出入库单给库房。
库房进行验货入库处理，如发现有不合格货品，发出验收不合格通知单给采购员，采购员据此填写退货单给供货单位。
管理信息系统数据流程图与业务流程图
管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。
数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。
本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。
数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。
它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。
数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。
数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。
例如，一个实体符号可以表示一个数据库、文件或外部系统。
•过程符号（oval）：代表对数据进行操作或处理的过程。
例如，一个过程符号可以表示数据的转换、计算或验证。
•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。
例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。
•数据存储符号（parallel lines）：代表数据的存储或持久化位置。
例如，一个数据存储符号可以表示一个数据库表或文件。
数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。
2.识别信息系统中的实体（源头和目标）、过程和数据存储。
3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。
4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。
5.根据需要添加适当的标签和注释，以增加图的可读性。
示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。
箭头表示数据的流动方向。
业务流图与数据流图的比较
业务流程图与数据流程图的比较[摘要]业务流程图(TransactionFlowDiagram简称TFD)和数据流程图(DataFlowDiagram简称DFD)是结构化信息系统开发方法中两种常用的图形工具。
本文从描述对象、功能作用、基本符号和绘制方法四个方面阐述二者的区别,对它们的联系也作了介绍。
[关键词]结构化系统开发方法系统调研业务流程图数据流程图业务流程图(TransactionFlowDiagramTFD)和数据流程图(DataFlowDiagramDFD)是结构化信息系统开发方法中两种常用的系统调查工具。
笔者在多年的教学过程中发现,很多学生在学习这部分内容时,对二者的意义和绘制方法易产生混淆。
现对二者的区别、联系作一个比较。
一、业务流程图与数据流程图的区别1.描述对象不同业务流程图的描述对象是某一具体的业务;数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时,通过了解组织结构和业务功能,我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的,是由组织部门映射到业务的。
而实际的业务是流动的,我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如,生产业务要涉及从采购到财务,到生产车间,到库存等多个部门;会产生从原料采购单,应收(付)账款,入库单等多项数据表单。
因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象,而不仅仅是某项单一的活动,这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示,并把所有处理过程按一定的顺序都串起来就形成了业务流程图。
如图1所示,就是某公司物资管理的业务流程图。
数据是信息的载体,是今后信息系统处理的对象。
建立信息系统必须考察数据的来龙去脉。
数据流指的就是流动的数据,它可以是一项数据,也可以是一组数据(如扣款数据文件、订货单等)。
业务流程图和数据流程图PPT课件
可行性结论
通过以上可行性分析，得出的结论是学院资料室图书 管理系统的开发在管理上、技术上、经济上都是可行 的，可以立即开发。系统主要对图书进行管理，包括 图书的登记，图书的借阅与归还，读者（教师与学生） 的登记，以及其他一些必要的系统管理功能，开发工 作将由本院教师和管理员共同完成，学院对其工作量 进行补贴，并出资购买相关设备。
提纲
说明
新系统的总 ●新系统的数据规划（建立主题数据库） 体方案 ●新系统的平台规划（软件、硬件、网络）
●新系统开发方式（自行开发/外购）
●新系统开发计划（进度和项目组织）
●新系统开发预算（总经费=平台投资+系统集成费
+人工费+不可预见费）
●系统开发组织设计（企业领导、业务骨干、企业
信息中心人员、开发方技术人员） 可行性分析 ●经济可行性分析：从支出、收益以及两者之间的
学院面向全国招生，截止2006年9月，学院在校生 已达到2332人。学院学生素有良好的学风，他们
十分重视基础课程的学习，在历年的统考中，成绩均 名列学校前茅，他们积极参加实践活动，接受社会的 磨炼，有良好的适应能力。
学院于2003年开始创办图书资料室，经过几年的建 设，现已有图书近7000册、期刊260种，并将继续购进 图书和期刊。图书资料室于2004年下半年开始向全院 师生开放，允许教师可以同时借书10册，每册图书借 期3个月，学生限借书5册，借期2个月，过期罚款，可 以续借，期刊不外借，但可以复印。
0 系统分析概述
系统分析的基本原则
5.用户参与原则
尽管系统分析员在系统分析阶段要熟悉业务，但毕 尽时间有限、缺乏实践，因此在系统分析的过程中 要有具有较强工作经验的业务人员参与工作，这样 使系统分析员能及时掌握用户情况，便于交流；能 及时修改或补充用户需求；使用户及早熟悉系统。
管理信息系统数据流程图和业务流程图(经典作品)知识交流
请根据以上提供的信息绘出数据流程图。（考研题）
9．某公司生产用料的采购流程描述如下：
公司需求部门查询物料采购信息，提出采购需求，首先由需求部门填写采购通知单，由需求部门总监核准后，送财务部总监批准，然后提交采购部。
采购部采购人员接到采购通知单后，按照采购通知单上的要求与供应商签定采购合同，监督供应商的合同执行情况。供应商发货并填写发货单，需求部门负责货物的验收，向财务部提交货物验收单，并记录物料采购信息、修改物料库存台帐。
（1）根据以上描述，绘出生产资料“出库”的业务流程图。
（2）根据上题的业务流程绘出生产资料“出库”的数据流程图
6.采购员从库房收到缺货通知单以后，查阅订货合同单，若已订货，向供货单位发出催货请求，否则，填写订货单交供货单位。供货单位发出货物后，立即向采购员发出取货通知单。采购员取货后，发出入库单给库房。库房进行验货入库处理，如发现有不合格货品，发出验收不合格通知单给采购员，采购员据此填写退货单给供货单位。
3.“进书”主要指新书的验收、分类编号、填写、审核、入库。主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
业务流程图与数据流程图的比较
业务流程图与数据流程图得比较一、业务流程图与数据流程图得区别1、描述对象不同业务流程图得描述对象就是某一具体得业务; 数据流程图得描述对象就是数据流。
业务就是指企业管理中必要且逻辑上相关得、为了完成某种管理功能得一系列相关得活动。
在系统调研时, 通过了解组织结构与业务功能, 我们对系统得主要业务有了一个大概得认识。
但由此我们得到得对业务得认识就是静态得, 就是由组织部门映射到业务得。
而实际得业务就是流动得, 我们称之为业务流程。
一项完整得业务流程要涉及到多个部门与多项数据。
例如, 生产业务要涉及从采购到财务, 到生产车间, 到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。
因此, 在考察一项业务时我们应将该业务一系列得活动即整个过程为考察对象, 而不仅仅就是某项单一得活动, 这样才能实现对业务得全面认识。
将一项业务处理过程中得每一个步骤用图形来表示, 并把所有处理过程按一定得顺序都串起来就形成了业务流程图。
如图 1 所示, 就就是某公司物资管理得业务流程图。
数据流程图就是对业务流程得进一步抽象与概括。
抽象性表现在它完全舍去了具体得物质, 只剩下数据得流动、加工处理与存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。
从安东尼金字塔模型得角度来瞧, 业务流程图描述对象包括企业中得信息流、资金流与物流, 数据流程图则主要就是对信息流得描述。
此外, 数据流程图还要配合数据字典得说明, 对系统得逻辑模型进行完整与详细得描述。
2、功能作用不同业务流程图就是一本用图形方式来反映实际业务处理过程得“流水帐”。
绘制出这本流水帐对于开发者理顺与优化业务过程就是很有帮助得。
业务流程图得符号简单明了, 易于阅读与理解业务流程。
绘制流程图得目得就是为了分析业务流程, 在对现有业务流程进行分析得基础上进行业务流程重组, 产生新得更为合理得业务流程。
通过除去不必要得、多余得业务环节; 合并重复得环节;增补缺少得必须得环节; 确定计算机系统要处理得环节等重要步骤, 在绘制流程图得过程中可以发现问题, 分析不足, 改进业务处理过程。
业务流程图和数据流程图
业务流程图和数据流程图
首先，业务流程图是企业业务流程的图形化描述，它可以清晰地展示业务流程中的各个环节和流程。
通过业务流程图，企业可以了解业务流程的全貌和细节，包括各个环节的顺序、流程的关联和交互等。
这有助于企业对业务流程进行全面的了解和分析，从而找出其中存在的问题和瓶颈，进行优化和改进。
同时，业务流程图还可以帮助企业进行业务流程的标准化和规范化，使得业务流程更加规范和高效。
其次，数据流程图是描述数据流动和处理的图形化工具，它可以清晰地展示数据在系统中的流动和处理过程。
通过数据流程图，企业可以了解数据的流向和处理方式，包括数据的输入、输出、存储和处理等。
这有助于企业对数据进行全面的管理和控制，保证数据的准确性和完整性。
同时，数据流程图还可以帮助企业进行数据流程的优化和改进，提高数据处理的效率和质量。
综上所述，业务流程图和数据流程图是企业管理中非常重要的工具，它们可以帮助企业清晰地了解和描述业务和数据的流程，从而更好地进行管理和优化。
通过业务流程图，企业可以了解业务流程的全貌和细节，进行业务流程的优化和改进；通过数据流程图，
企业可以了解数据的流向和处理方式，进行数据流程的管理和优化。
因此，企业应该重视业务流程图和数据流程图的绘制和应用，从而
提高管理效率和业务质量。
管理信息系统数据流程图和业务流程图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
业务流程图和数据流程图的区别
一、业务流程图与数据流程图的区别1. 描述对象不同业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时, 通过了解组织结构和业务功能, 我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的, 是由组织部门映射到业务的。
而实际的业务是流动的,我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如, 生产业务要涉及从采购到财务, 到生产车间,到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。
因此, 在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象, 而不仅仅是某项单一的活动, 这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示, 并把所有处理过程按一定的顺序都串起来就形成了业务流程图。
数据流程图是对业务流程的进一步抽象与概括。
抽象性表现在它完全舍去了具体的物质, 只剩下数据的流动、加工处理和存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。
从安东尼金字塔模型的角度来看, 业务流程图描述对象包括企业中的信息流、资金流和物流, 数据流程图则主要是对信息流的描述。
此外, 数据流程图还要配合数据字典的说明, 对系统的逻辑模型进行完整和详细的描述。
2. 功能作用不同业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐”。
绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。
业务流程图的符号简单明了, 易于阅读和理解业务流程。
绘制流程图的目的是为了分析业务流程, 在对现有业务流程进行分析的基础上进行业务流程重组, 产生新的更为合理的业务流程。
管理信息系统数据流程图和业务流程图
1。
采购部查询库存信息及用户需求,若商品的库存量不能满足用户的需要,则编制相应的采购订货单,并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部,并附上采购收货单。
公司检验人员在验货后,发现货物不合格,将货物退回供应商,如果合格则送交库房.库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目,如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3。
“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程:书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库,并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费.画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程:F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单,交给主管确认、审核.主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
管理信息系统数据流程图和业务流程图
1。
采购部查询库存信息及用户需求,若商品的库存量不能满足用户的需要,则编制相应的采购订货单,并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部,并附上采购收货单。
公司检验人员在验货后,发现货物不合格,将货物退回供应商,如果合格则送交库房.库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目,如果不合格则交由主管审核后退回供应商.画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账,然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3。
“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程:书商将采购单和新书送采购员；采购员验收,如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库,并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费.画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程:F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下:由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单,交给主管确认、审核.主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
业务流程图和数据流程图
1、采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需求，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订货单要求发货给该公司采购部，并附上采购收货单。
采购部在验货后，发现货物不合格，将货物退回供应商，如果合格则交送库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水账和库房账目，如果不合格则交由主管审核后退回供应商。
2、在盘点管理流程中，库管员根据仓库数据首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员。
如果不合格则仓库主管返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图。
3、若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。
具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水账，同事修改库存台账；若报损单上的货品不符合报损要求，则将报损单退回库房。
4、“生产资料出库”主要指生产部门员工到仓库中领取生产原料和各种生产工具等产品，其流程描述如下：首先由生产部门员工向仓库主任提交原料提货单，然后仓库主任根据当前库存情况和用料计划对提货单进行审核，将不合格的提货单返回给生产部门员工，并将合格原料提货单交给库管员，库管员根据合格原料提货单更新库存台账并记录出库流水账。
（1）根据以上描述，绘出生产资料“出库”的业务流程图。
（10分）分）（2）根据上题的业务流程绘出生产资料“出库”的数据流程图（55、采购员从库房收到缺货通知单以后，查阅订货合同单，若已订货，向供货单位发出催货请求，否则，填写订货单交供货单位。
供货单位发出货物后，立即向采购员发出取货通知单。
采购员取货后，发出入库单给库房。
库房进行验货入库处理，如发现有不合格货品，发出验收不合格通知单给采购员，采购员据此填写退货单给供货单位。
3 需求分析-业务流程图和数据流程图
• 抽象性表现在它完全舍去了具体的物 质, 只剩下数据的流动、加工处理和存 储;
• 概括性表现在它可以把各种不同业务 处理过程联系起来,形成一个整体。
1 描述对象不同
• 业务流程图描述对象包括企业中的信息流、 资金流和物流
• 数据流程图则主要是对信息流的描述。此 外, 数据流程图还要配合数据字典的说明, 对 系统的逻辑模型进行完整和详细的描述。
• 业务流程图 • 数据流程图
业务流程图与数据流图的区别
1 描述对象不同
• 业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。
• 业务是指企业管理中必要且逻辑上相关的、 为了完成某种管理功能的一系列相关的活 动。将一项业务处理过程中的每一个步骤 用图形来表示, 并把所有处理过程按一定的 顺序都串起来就形成了业务流程图。
对描述第0层泡泡的叙述进行“语法分析”，把需求收集中 获得的处理叙述中的所有名词（和名词短语）与动词 （和动词短语）分离开来。
• Safehome安全功能帮助房主在安装时配置安全系统，监 测所有连接到安全系统的传感器，通过Internet，计算机 或控制面板和房主交互。
• 在安装中，safehome计算机被用于设计和配置系统，每 个传感器被分配一个编号和类型，主人密码被用以控制 启动和关闭系统而且当传感器事件发生时拨打输入的电 话号码
system. – Documents the decisions you have made.
• You build models of complex systems because you cannot comprehend such a system in its entirety.
业务流程图与数据流程图的比较知识讲解
业务流程图与数据流程图的比较知识讲解业务流程图与数据流程图的比较业务流程图与数据流程图的比较一、业务流程图与数据流程图的区别1. 描述对象不同业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时, 通过了解组织结构和业务功能, 我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的, 是由组织部门映射到业务的。
而实际的业务是流动的, 我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如, 生产业务要涉及从采购到财务, 到生产车间, 到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。
因此, 在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象, 而不仅仅是某项单一的活动, 这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示, 并把所有处理过程按一定的顺序都串起来就形成了业务流程图。
如图 1 所示, 就是某公司物资管理的业务流程图。
数据流程图是对业务流程的进一步抽象与概括。
抽象性表现在它完全舍去了具体的物质, 只剩下数据的流动、加工处理和存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。
从安东尼金字塔模型的角度来看, 业务流程图描述对象包括企业中的信息流、资金流和物流, 数据流程图则主要是对信息流的描述。
此外, 数据流程图还要配合数据字典的说明, 对系统的逻辑模型进行完整和详细的描述。
2. 功能作用不同业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐”。
绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。
业务流程图的符号简单明了, 易于阅读和理解业务流程。
绘制流程图的目的是为了分析业务流程, 在对现有业务流程进行分析的基础上进行业务流程重组, 产生新的更为合理的业务流程。
管理信息系统数据流程图和业务流程图
1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。
供应商按订单要求发货给该公司采购部，并附上采购收货单。
公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。
库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。
画出物资订货的业务流程图。
（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。
如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。
根据以上情况画出业务流程图和数据流程图。
（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。
主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。
“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。
顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。
画出“进书”和“售书”的数据流程图。
进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

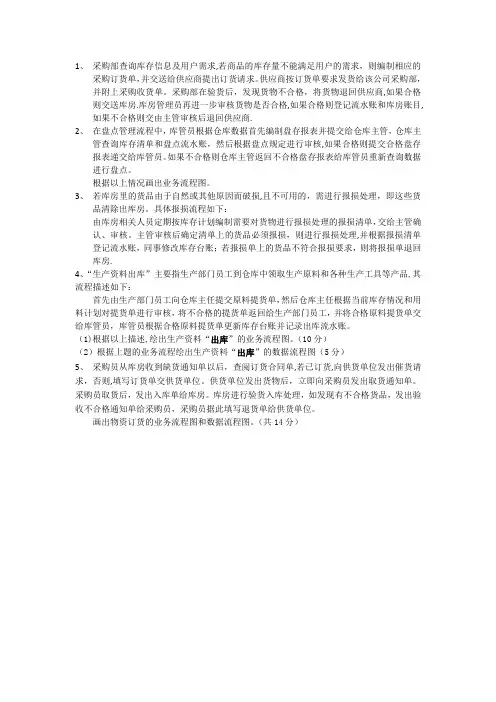

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。
主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
业务流程图与数据流程图的比较
业务流程图与数据流程图的比较
一、业务流程图与数据流程图的区别
1. 描述对象不同
业务流程图的描述对象是某一具体的业务; 数据流程图的描述对象是数据流。
业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。
在系统调研时, 通过了解组织结构和业务功能, 我们对系统的主要业务有了一个大概的认识。
但由此我们得到的对业务的认识是静态的, 是由组织部门映射到业务的。
而实际的业务是流动的, 我们称之为业务流程。
一项完整的业务流程要涉及到多个部门和多项数据。
例如, 生产业务要涉及从采购到财务, 到生产车间, 到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。
因此, 在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象, 而不仅仅是某项单一的活动, 这样才能实现对业务的全面认识。
将一项业务处理过程中的每一个步骤用图形来表示, 并把所有处理过程按一定的顺序都串起来就形成了业务流程图。

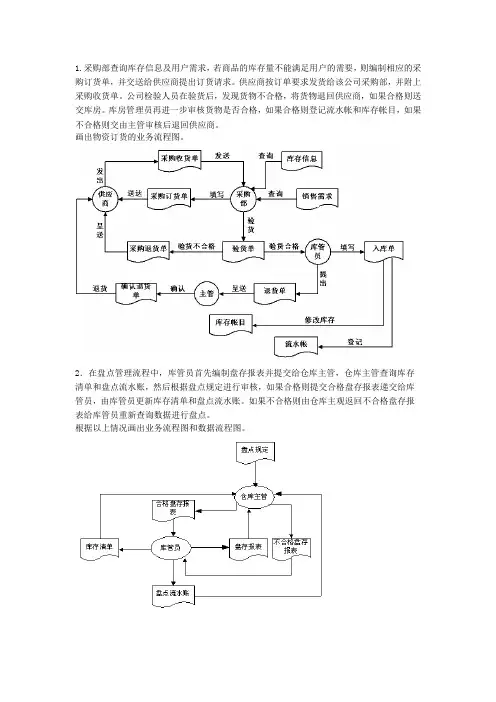

如图 1 所示, 就是某公司物资管理的业务流程图。
数据流程图是对业务流程的进一步抽象与概括。
抽象性表现在它完全舍去了具体的物质, 只剩下数据的流动、加工处理和存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。
从安东尼金字塔模型的角度来看, 业务流程图描述对象包括企业中的信息流、资金流和物流, 数据流程图则主要是对信息流的描述。
此外, 数据流程图还要配合数据字典的说明, 对系统的逻辑模型进行完整和详细的描述。
2. 功能作用不同
业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐”。
绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。
业务流程图的符号简单明了, 易于阅读和理解业务流程。
绘制流程图的目的是为了分析业务流程, 在对现有业务流程进行分析的基础上进行业务流程重组, 产生新的更为合理的业务流程。
通过除去不必要的、多余的业务环节; 合并重复的环节;增补缺少的必须的环节; 确定计算机系统要处理的环节等重要步骤, 在绘制流程图的过程中可以发现问题, 分析不足, 改进业务处理过程。
数据流程分析主要包括对信息的流动、传递、处理、存储等的分析。
数据流程分析的目的就是要发现和解决数据流通中的问题, 这些问题有: 数据流程不畅, 前后数据不匹配, 数据处理过程不合理等。
通过对这些问题的解决形成一个通畅的数据流程作为今后新系统的数据流程。
数据流程图比起业务流程图更为抽象, 它舍弃了业务流程图中的一些物理实体, 更接近于信息系统的逻辑模型。
对于较简单的业务, 我们可以省略其业务流程图直接绘制数据流程图。
3. 基本符号不同
(1)业务流程图的常用的基本符号有以下六种, 见图 2 所示。
(2)数据流程图的基本符号见图 3 所示
对数据流程图的基本符号解释如下:
外部实体表示数据流的始发点或终止点。
原则上讲, 它不属于数据流程图的核心部分, 只是数据流程图的外围环境部分。
在实际问题中它可能是人员、计算机外设、系统外部的文件等。
在圆形框中用文字注明外部实体的编码属性和名称。
数据流是用箭头线及其上的数据表示数据流动的方向, 数据流由一个或一组数据项组成。
数据存储表示逻辑意义上的数据存储环节, 不考虑存储的物理介质和技术手段的数据存储环节。
它用一个右边开口的长方形条来表示, 图形右部填写存储的数据和数据集的名字, 左边填写该数据存储的标志。
处理逻辑加工也称为处理或功能, 它包括两方面的内容:一是改变数据结构; 二是在原有数据内容基础上增加新的内容,形成新的数据。
一般用一个长方形表示处理逻辑, 图形下部填写处理的名字, 上部填写该处理的标志。
关于业务流程图和数据流程图的基本符号很多教材上都不完全一致, 还没有形成一个统一的标准。
例如, 有的教材上用圆形表示外部实体, 有的用矩形表示外部实体。
二者所使用的符号不同,但代表的含义都相同。
业务流程图中的业务处理和存储这两个符号和数据流程图中的相应的符号基本一致; 业务流程图和数据流程图中都有箭头线的符号, 但含义不同: 业务流程图中的箭头线表示信息流
向, 它没有名称; 数据流程图中的箭头线表示某一数据流, 它有名称, 通常写在数据流的上方。
4. 绘制过程不同
业务流程图就是用一些规定的符号及连线来表示某个具体务处理过程。
业务流程图的绘制是根据系统详细调查过程中所得的资料, 按业务实际处理过程, 用规定的符号将它们绘制在同一张图上。
它的绘制无严格的规则, 只需简明扼要地如实反映实际业务过程。
在绘制过程中一般也遵循“自顶向下”的原则。
数据流程图的绘制方法较为复杂, 它是按照“自顶向下, 逐层求精”的方法进行的, 也就是将整个系统当成一个处理功能,画出它和周围实体的数据联系过程, 即一个粗略的数据流程图( 顶层数据流程图),然后逐层向下分析, 直到把系统分解为详细的低层次的数据流程图。
如图A是一个高等学校学藉管理系统的顶层数据流程图。
图B、图C则分别是学藉管理系统的2 层、3层数据流程图。
绘制数据流程图的注意事项:
①数据流程图的绘制一般是从左到右进行。
从左侧开始标出外部实体, 然后画出由外部实体产生的数据流, 再画出处理逻辑、数据流、数据存储等元素及其相互关系, 最后在流程图的右侧画出接收信息的系统外部实体。
②父图与子图的平衡。
子图是对父图中处理逻辑的详细描述, 因此父图中数据的输入和输出必须在子图中反映。
父图与子图的平衡是数据流守恒原则的体
现, 即对每一个数据处理功能来说, 要保证分解前后的输入数据流与输出数据流的数目保持不变。
③数据流至少有一端连接处理框。
数据流不能直接从外部实体直接传送到数据存储, 也不能从数据存储直接传送到外部实体。
④数据存储输入/输出协调。
数据存储必定有输入数据流和输出数据流, 缺少任何一个则意味着遗漏了某些加工。
⑤数据处理流入/流出协调。
只有流入没有流出, 则数据处理无需存在; 只有流出没有流入的数据处理不可能满足。
⑥合理命名, 准确编号。
对数据流程图的基本元素进行编号, 这样有利于编写数据字典及方便系统设计人员和用户的阅读与理解。
二、业务流程图和数据流程图的联系
1. 业务流程图和数据流程图都是从流程的角度动态地去考察分析对象, 都是用图形符号抽象地表示调查结果。
2. 数据和业务的联系具体表现在: 数据流是伴随着业务过程而产生的, 它是业务过程的衍生物;数据资料基本上也是按组织结构或业务过程收集的; 在数据汇总时, 我们也是以业务流程为单位,将同一业务的不同处理步骤中的数据加以集中; 数据流程图的绘制遵照业务处理的全过程。
3. 数据流程图和业务流程图存在一定的对应关系。
由业务流程图可以导出相应的数据流程图。
有两种思路: 一种是先按业务流程图理出的业务流程顺序, 然后将相应调查过程中所掌握的数据、表单分离出来, 接下来考查数据的流向, 加工处理过程和存储, 把它们串起来就绘制成一完整的数据流程图; 另一种是从业务流程中分离出处理过程, 再考查每一个处理过程的输入数据与输出数
据, 将业务过程中所有的处理过程的输入、输出数据流进行有机的集成就形成了一个完整的数据流程图。
