信号口浪涌防护电路设计
浪涌防护设计思路与常见防护电路
摘要： 浪 涌 冲 击 是 电子 产 品 的 常 见 问题 之 一 ， 它经常造成产品损坏。 浪 涌 防 护 一 直 以来 是 令 电 子产 品设 计 者 头 痛 的 问题 。
本文从原理上 ，介绍几种 浪涌防护设计 的思路 与方法，并结合具体案例 与电路原理图，进行深层剖析 ，以期 能提供借
鉴作用。 关键 词 ：浪 涌 （ 冲 击 ） ；浪 涌 抑 制 器 ； 防护 电路 ； 引导 ；限 压 ； 限流 ；隔 离 中 图 分 类 号 ：Ｔ Ｎ ７ ０ ９ 文献 标 识 码 ：Ｂ 文章编号 ：１ ０ ０ ４ — ７ ２ ０ ４（ ２ ０ ０ ３ ）０ ５ — ０ ０ ２ １ — ０ ４
浪涌保护电路设计
浪涌保护电路设计下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!在电子设备的使用过程中，经常会受到来自外部电源线路的浪涌干扰，这可能会对设备的正常运行造成严重的影响甚至损坏设备。
浪涌防护电路设计
浪涌防护电路设计一、引言浪涌防护电路是指在电路中采用一定的电气或电子技术手段，以保护设备免受突发的、短暂的高电压脉冲的影响，从而保证设备的正常工作。
浪涌防护电路设计是现代电子技术中非常重要的一部分，因为在工业生产和日常生活中，各种突发事件都有可能导致电网中出现高压脉冲，如果没有浪涌防护措施，就会对设备造成不可逆转的损害。
二、浪涌现象及其影响1.浪涌现象浪涌是指突发的、短暂的高压脉冲，通常由雷击、开关操作、线路故障等原因引起。
在实际应用中，由于各种原因导致的高压脉冲可能会以不同形式进入电子设备内部。
2.影响当高压脉冲进入设备内部时，就会对设备产生不同程度的影响。
例如：（1）直接损坏器件：当高压脉冲达到一定程度时，可能会直接击穿器件内部的绝缘层，导致器件损坏。
（2）降低器件寿命：即使高压脉冲没有直接击穿器件，也会在器件内部产生热量，从而使器件温度升高，进而缩短器件的寿命。
（3）引起系统故障：高压脉冲可能会干扰设备内部的信号传输，从而引起系统故障。
三、浪涌防护电路设计原则1.选择合适的防护元件在浪涌防护电路中，选择合适的防护元件非常重要。
一般来说，常用的浪涌防护元件有气体放电管、金属氧化物压敏电阻、二极管等。
不同类型的防护元件具有不同的特点和应用范围，在选择时需要根据实际情况进行考虑。
2.合理布局在电路设计中，合理布局也是非常重要的一点。
例如，在PCB板上布局时，需要将输入端和输出端分开布置，并尽量减少线路长度和环形线路等因素对信号稳定性造成影响。
3.保证接地良好良好的接地是保证浪涌防护电路有效的关键。
在电路设计中，需要保证接地点的数量充足，并尽量减小接地电阻，从而提高接地效果。
四、浪涌防护电路设计实例以下是一种简单的浪涌防护电路设计实例：1.选择合适的防护元件在本例中，选择了气体放电管作为浪涌防护元件。
气体放电管具有响应速度快、容量大、寿命长等优点，在浪涌防护中得到了广泛应用。
2.合理布局在PCB板上，将输入端和输出端分开布置，并采用短线连接，避免环形线路对信号稳定性造成影响。

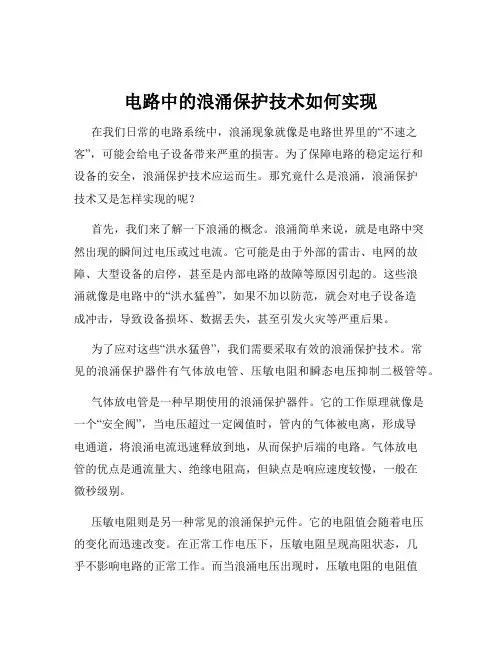

电路中的浪涌保护技术如何实现
电路中的浪涌保护技术如何实现在我们日常的电路系统中，浪涌现象就像是电路世界里的“不速之客”，可能会给电子设备带来严重的损害。
为了保障电路的稳定运行和设备的安全，浪涌保护技术应运而生。
那究竟什么是浪涌，浪涌保护技术又是怎样实现的呢？首先，我们来了解一下浪涌的概念。
浪涌简单来说，就是电路中突然出现的瞬间过电压或过电流。
它可能是由于外部的雷击、电网的故障、大型设备的启停，甚至是内部电路的故障等原因引起的。
这些浪涌就像是电路中的“洪水猛兽”，如果不加以防范，就会对电子设备造成冲击，导致设备损坏、数据丢失，甚至引发火灾等严重后果。
为了应对这些“洪水猛兽”，我们需要采取有效的浪涌保护技术。
常见的浪涌保护器件有气体放电管、压敏电阻和瞬态电压抑制二极管等。
气体放电管是一种早期使用的浪涌保护器件。
它的工作原理就像是一个“安全阀”，当电压超过一定阈值时，管内的气体被电离，形成导电通道，将浪涌电流迅速释放到地，从而保护后端的电路。
气体放电管的优点是通流量大、绝缘电阻高，但缺点是响应速度较慢，一般在微秒级别。
压敏电阻则是另一种常见的浪涌保护元件。
它的电阻值会随着电压的变化而迅速改变。
在正常工作电压下，压敏电阻呈现高阻状态，几乎不影响电路的正常工作。
而当浪涌电压出现时，压敏电阻的电阻值急剧下降，将浪涌电流吸收并限制在一个安全的范围内。
压敏电阻的响应速度相对较快，一般在纳秒级别，但其通流量相对较小。
瞬态电压抑制二极管（TVS）则是一种高效的浪涌保护器件。
它具有极快的响应速度，通常在皮秒级别，可以在瞬间将浪涌电压钳位在一个安全的水平。
TVS 的功率小、体积小，适用于对保护速度要求较高的电路。
除了这些单个的保护器件，实际应用中常常会采用多种保护器件组合的方式来提高浪涌保护的效果。
例如，将气体放电管和压敏电阻串联使用，可以在保证通流量的同时提高响应速度。
在电路设计中，浪涌保护的布局也非常重要。
保护器件应该尽可能靠近被保护的设备端口，以减少浪涌在传输过程中的能量积累。
常用的防浪涌电路有三种方案
常用的防浪涌电路有三种方案常用的防浪涌电路有三种方案：一、利用传统的防雷元器件组合成防浪涌电路，例如TVS管（瞬态抑制二极管），气体放电管，PTC（热敏电阻）等。
这些防雷元器件的价格都很低。
二、光耦合电路。
(光隔离器件，价格较低，TPL521-4价格为2元左右。
)三、磁耦合电路。
磁隔离是ADI公司iCoupler专利技术，是基于芯片级变压器的隔离技术。
利用该公司生产的相关芯片可以大大简化电路，减少PCB的面积。
(adm2483的价格在10元左右，adm3251e的价格在10元~20元之间。
)浪涌的来源：浪涌通常由自然界的雷电、电源系统（特别是带很重的感性负载）开关切换时引起的，浪涌的产生将带来能量巨大的瞬变过压或过流，例如感应雷在RS-485传输线上引起的瞬变干扰，其能量可在瞬间烧毁连结传输线上的全部器件。
通常所说的防浪涌，有两个耐压指标，一个是共模，一个是差模。
自然界雷电或大电流切换时产生的浪涌一般认为是共模的，而差模形式的浪涌往往是由于数据电缆附近有高压线经过，数据电缆与高压线之间因绝缘不良而产生的，虽然后者比前者产生的电压和电流要小得多，但它不像前者那样只维持很短的几毫秒，而会在数据通信网络中较长时间内稳定地存在。
光耦或磁耦器件标称的耐压是共模，也就是前端到后端之间的耐压。
如果超过这个耐压，前端后端都一起烧坏；器件不会标称差模的耐压，这个由电路的设计来决定，如果超过这个耐压，前端烧坏，后端不会烧坏。
防浪涌电路通常分为隔离法和规避法：一、隔离法光耦合（需要隔离电源）光耦合器（optical coupler，OC）亦称光电隔离器，简称光耦。
光耦合器以光为媒介传输电信号。
它对输入、输出电信号有良好的隔离作用，所以，它在各种电路中得到广泛的应用。
目前它已成为种类最多、用途最广的光电器件之一。
光耦合器一般由三部分组成：光的发射、光的接收及信号放大。
输入的电信号驱动发光二极管（LED），使之发出一定波。
浪涌过电压防护方案
6.74~200 13.4~292 733~24.7
163~5.5
无 1500
8.0*6.0*2.3
10～132 18～200 1200～900
128.6~30.3
2.3～12.0 1600~8500
5.7*5.0*2.5
6.74~200 13.4~292 1400~92
312.5～20.6
27.8~4.28
0.7～12 500～714
3.2*1.6*1.0 5
6.74~220 13.4~323 195~3.0
43.5~0.6
无 400
5.0*2.5*1.96
10～132 18～200 400～300
32.1~7.14
0.7～2.3 600~1600
3.2*2.5*1.7
SDVL3216/3225：片式压敏电阻 SMAJ/SMBJ：片式TVS
Sunlord
Circuit Protection Solution
过电压防护元件选择原则 （雷电及浪涌电流）
DC-DC模块端 (1) 压敏电阻最大直流工作电压Umax不小于线路正常工作
电压Un的（1.2～1.5）倍，即Umax≥1.2 Un。 (2) 压敏电阻最大峰值电流Ip大于DC-DC中感性元件产生的
85 100
900 800 700 600 500 400 300 200
5.5
脉冲功率随工作电压变化
SMAJ
SDVL
9 14 26 38 48 56 65 工作电压Vdc（V）
85 100
随着工作电压增高，通过TVS的脉冲电流能力大幅度下降；
随着工作电压增高，通过SDVL压敏电阻的脉冲电流能力几乎不变；
(完整版)信号口浪涌防护电路设计
信号口浪涌防护电路设计通讯设备的外连线和接口线都有可能遭受雷击（直接雷击或感应雷击），比如交流供电线、用户线、ISDN接口线、中继线、天馈线等，所以这些外连线和接口线均应采取雷击保护措施。
设计信号口防雷电路应注意以下几点：1、防雷电路的输出残压值必须比被防护电路自身能够耐受的过电压峰值低，并有一定裕量。
2、防雷电路应有足够的冲击通流能力和响应速度。
3、信号防雷电路应满足相应接口信号传输速率及带宽的需求，且接口与被保护设备兼容。
4、信号防雷电路要考虑阻抗匹配的问题。
5、信号防雷电路的插损应满足通信系统的要求。
6、对于信号回路的峰值电压防护电路不应动作，通常在信号回路中，防护电路的动作电压是信号回路的峰值电压的1.3～1.6倍。
1.1网口防雷电路网口的防雷可以采用两种思路：一种思路是要给雷电电流以泄放通路，把高压在变压器之前泄放掉，尽可能减少对变压器影响，同时注意减少共模过电压转为差模过电压的可能性。
另一种思路是利用变压器的绝缘耐压，通过良好的器件选型与PCB设计将高压隔离在变压器的初级，从而实现对接口的隔离保护。
下面的室外走线网口防雷电路和室内走线网口防雷电路就分别采用的是这两种思路。
1.1.1室外走线网口防雷电路当有可能室外走线时，端口的防护等级要求较高，防护电路可以按图1设计。
ab图1 室外走线网口防护电路图1a 给出的是室外走线网口防护电路的基本原理图，从图中可以看出该电路的结构与室外走线E1口防雷电路类似。
共模防护通过气体放电管实现，差模防护通过气体放电管和TVS 管组成的二级防护电路实现。
图中G1和G2是三极气体放电管，型号是3R097CXA ，它可以同时起到两信号线间的差模保护和两线对地的共模保护效果。
中间的退耦选用2.2Ω/2W 电阻，使前后级防护电路能够相互配合，电阻值在保证信号传输的前提下尽可能往大选取，防雷性能会更好，但电阻值不能小于2.2Ω。
后级防护用的TVS 管，因为网口传输速率高，在网口防雷电路中应用的组合式TVS 管需要具有更低的结电容，这里推荐的器件型号为SLVU2.8-4。
RS485接口浪涌保护器的设计
RS485接口浪涌保护器的设计摘要：针对系统中RS485接口对过电压极其敏感、耐受电压水平低、容易受到雷电电磁脉冲以及操作过电压等电磁干扰，该文提出了一种RS485接口特定的浪涌防护的方案，结合RS485接口信号的传输特点和理论分析，初步设计出浪涌保护器件，再通过试验测试的方法来确定出最合适的浪涌电路元件参数，以达到不影响信号正常传输的前提下，抑制线路过电压的功能。
关键词：RS485接口电涌保护器两级保护退偶电阻Abstract：Based on serial communication in RS485 interface withstand voltage level low，vulnerable to lightning electromagnetic pulse interference，this paper proposed a RS485 interface specific surge protection scheme.Firstly，combined with RS485 interface device electrical performance and related signal surge design specifications，We design a reasonable surge protection circuit form.Then，We followed by theoretical calculation and comprehensive analysis to determine the parameters of the components to achieve the anticipated effect.Key words：RS485 interface surge protective devices two-stage protection decoupling resistance人类社会步入信息化以来，电子信息设备和计算机等通讯系统已深入各个领域，给人们生活带来了极大地方便。
浪涌防护电路设计
浪涌防护电路设计1. 简介浪涌防护电路设计是指为了保护电气设备免受浪涌电压的影响而设计的一种电路。
浪涌电压是指突然出现在电力系统中的高峰电压，可能由于雷击、开关操作或其他原因而引起。
这些浪涌电压可以对设备造成严重的损坏甚至损坏。
在本文中，我们将讨论浪涌防护电路设计的原理、常见的设计方法以及一些实际应用案例。
2. 原理浪涌防护电路的设计基于以下原理：2.1 浪涌保护器件浪涌保护器件是用于限制和分散浪涌能量的关键组成部分。
常见的浪涌保护器件包括金属氧化物压敏器（MOV）、气体放电管（GDT）和二极管等。
这些器件可以通过将过大的电流引导到地线或其他接地路径来吸收和分散过多的能量，从而保护设备免受损坏。
2.2 接地系统良好的接地系统对于有效地排除浪涌电压也至关重要。
接地系统可以提供一条低阻抗路径，使浪涌电流能够安全地流入地。
合适的接地系统设计可以减少浪涌电压对设备的影响。
2.3 过载保护过载保护是防止浪涌电流超过设备承受能力的重要手段。
通过在电路中添加过载保护器件，如熔断器或断路器，可以在浪涌电流超过设备额定值时切断电路，从而保护设备免受损坏。
3. 设计方法以下是常见的浪涌防护电路设计方法：3.1 防雷装置防雷装置是用于防止雷击引起的浪涌电压对设备造成损害的重要组成部分。
常见的防雷装置包括避雷针和避雷网等。
这些装置可以将雷击引起的浪涌电压引导到地下，从而保护设备免受损坏。
3.2 浪涌保护器件选择在设计浪涌防护电路时，需要选择合适的浪涌保护器件以确保其可靠性和有效性。
根据不同应用场景的需求，可以选择不同类型和规格的浪涌保护器件。
例如，在低电压应用中，可以选择MOV作为浪涌保护器件；在高电压应用中，可以选择GDT或二极管等。
3.3 接地系统设计良好的接地系统设计对于浪涌防护至关重要。
在设计接地系统时，需要考虑接地电阻、接地导体的材料和布线方式等因素。
合适的接地系统设计可以降低设备受到浪涌电压影响的风险。
3.4 过载保护过载保护是防止浪涌电流超过设备额定值的重要手段。
完整版信号口浪涌防护电路设计
信号口浪涌防护电路设计通讯设备的外连线和接口线都有可能遭受雷击（直接雷击或感应雷击），比如交流供电线、用户线、ISDN接口线、中继线、天馈线等，所以这些外连线和接口线均应采取雷击保护措施。
设计信号口防雷电路应注意以下几点：1、防雷电路的输出残压值必须比被防护电路自身能够耐受的过电压峰值低，并有一定裕量。
2、防雷电路应有足够的冲击通流能力和响应速度。
3、信号防雷电路应满足相应接口信号传输速率及带宽的需求，且接口与被保护设备兼容。
4、信号防雷电路要考虑阻抗匹配的问题。
5、信号防雷电路的插损应满足通信系统的要求。
6、对于信号回路的峰值电压防护电路不应动作，通常在信号回路中，防护电路的动作电压是信号回路的峰值电压的1.3～1.6倍。
1.1网口防雷电路网口的防雷可以采用两种思路：一种思路是要给雷电电流以泄放通路，把高压在变压器之前泄放掉，尽可能减少对变压器影响，同时注意减少共模过电压转为差模过电压的可能性。
另一种思路是利用变压器的绝缘耐压，通过良好的器件选型与PCB设计将高压隔离在变压器的初级，从而实现对接口的隔离保护。
下面的室外走线网口防雷电路和室内走线网口防雷电路就分别采用的是这两种思路。
1.1.1室外走线网口防雷电路设计。
1当有可能室外走线时，端口的防护等级要求较高，防护电路可以按图R1TX组合式G1PE，低节电容TVS R2R3组合式RXG2PE，低节电容TVS R4a变/22.23R097CXTXUNUSESLVU2.8-UNUSE10/10TXTXENTERNERX PH RXUNUSETXUNUSERX RJ47777RXVCVCCGND b 1 室外走线网口防护电路图从图中可以看出该电路的结构与室给出的是室外走线网口防护电路的基本原理图，图1aTVS口防雷电路类似。
共模防护通过气体放电管实现，差模防护通过气体放电管和外走线E1它可以同时是三极气体放电管，，型号是3R097CXAG1管组成的二级防护电路实现。
浪涌防护电路方案的设计与验证
测试与测量摘要由于设备的浪涌防护电路既需要通流大的粗防护，又需要精确防护，因此提出了两种基于压敏电阻和TVS 浪涌防护电路的设计方案。
对这两种方案进行测试、分析和实验验证，说明了防护器件之间的连接不能仅采用简单的并联方式，需要在其中增加退耦器件，以实现浪涌防护器件组合防护。
关键词浪涌防护电路；压敏电阻；TVS ；方案设计；退耦AbstractTwo design schemes of surge protection circuit based on varistor and TVS are proposed. Because the surge protection circuit of the equipment needs both rough protection and precise protection. The test, analysis and experimental verification of the two schemes show that the connection between the protective devices can not only adopt the simple parallel mode, but also need to add decoupling devices to realize the combined protection of surge protective devices.Keywordssurge protection circuit; varistor; TVS; scheme design; decoupling引言在产品防浪涌设计中，针对应用中可能出现的浪涌应力和测试应力，都进行了相应的器件选型和配合设计。
但时常会发生测试不通过，或者应用中防护器件和后端被保护电路被浪涌打坏的现象。
本文就此现象，结合了两种设计方案进行了实际测试、对比分析，并对浪涌防护器件组合防护方式进行了实验验证。
直流防浪涌电流电路设计
直流防浪涌电流电路设计直流防浪涌电流电路设计，这个听上去就有点儿“高大上”的名字，不知道你是不是觉得有些陌生？没关系，今天咱们就来聊聊这个话题，用最简单的方式，把这些看似复杂的东西都给捋顺了。
防浪涌电流电路，顾名思义，就是为了防止电流像海浪一样猛冲猛涌，给我们电路带来破坏。
想象一下，如果你家的电器忽然被大浪一样的电流冲击，那可就不是掉价的事儿了，可能直接“翻船”，电器全报销。
真的是想想都心疼呀！咱得知道，什么是“浪涌”电流呢？它就像是电路中的“闪电”，一瞬间的电流冲击，瞬间的电压飙升。
你想，电流冲击那一刹那的威力可不小。
如果不加以防范，电器就会瞬间受到损坏，损失可大了！防止这种情况，最重要的就是要设计一个能够有效吸收、分散这种冲击的电路。
就像我们生活中的“缓冲带”，不管是车速太快撞上去，还是生活中的“磕磕碰碰”，都有个缓解的过程。
怎么做才能让电路“稳稳当当”地待在家里，不受这些大浪的影响呢？这就得靠咱们说的“防浪涌电路”。
这些电路通过一些特殊的元器件，比如压敏电阻、瞬态电压抑制器（TVS）等，把那些突如其来的高电压和电流分散、吸收掉，防止它们传到咱们的电器里，保它们一命。
这样一来，电器就像是穿上了“防护服”，即使面临狂风暴雨，也能安然无恙。
说到这里，或许你会问了：“这些东西都是什么？我怎么知道选哪种好？”嗯，别着急。
这里面其实有很多讲究呢。
一般来说，压敏电阻是一种“高手”，它能在电流冲击时迅速吸收多余的电压，保持电流的平稳；而瞬态电压抑制器，则像是电路中的“门神”，一旦电压超标，它马上启动，将过剩的电流给赶走。
选择这些元器件，关键还是得看电路的需求，是大功率设备，还是普通家电，得因地制宜。
除了这些核心元件外，电路设计的布局也是关键。
你想呀，如果这些元器件都放在电路的某个不起眼的地方，碰到浪涌电流时，它们可能根本就来不及反应，结果就得吃大亏。
所以，一定要把这些保护元器件安排得当，放在电路的合适位置，才能最大限度地发挥它们的作用。
串口浪涌保护电路方案设计
一、实用新型名称：一种新型串口保护电路二、技术领域：本实用新型涉及一种串口浪涌脉冲防护装置。
三、背景技术：在短距离通信上，由于串口通信廉价、简单，使用非常普遍。
但串口通信线路本身的防护不是特别完善，尤其在浪涌实验，脉冲实验中，极有可能对设备造成损坏。
四、发明目的：本实用新型的目的通过对串口线路的入口进行高效防护，使得通信线路能够经受住浪涌冲击和脉冲群干扰。
提高产品的可靠性。
五、实用新型内容：本实用新型采用以下技术方案：1、采用三级电路进行保护，前两级主要为浪涌保护，第三级主要为脉冲防护。
2、采用2个三极陶瓷空气放电管将串口通信RXD TXD GND 3根线上的浪涌冲击大部分能量泄放到地。
减少流传到下一级的浪涌残留。
3、采用自复熔丝、压敏电阻、TVS组合作为第二级防护，将浪涌冲击残余能量消耗和吸收。
使得后续电路中浪涌能量维持在完全可接受范围。
4、第三极采用12个磁珠和7个高压电容对脉冲群干扰进行可靠吸收。
六、说明书：1、本实用新型设计主要用于串口设备的浪涌冲击与脉冲群干扰保护。
2、第一级采用2个3极陶瓷空气放电管（3RM090L-6）G1、G2组成，G1的1、2脚分别接GND与TXD，G2的1、2脚分别接GND与RXD，G1、G2的3脚均接到大地。
此种接法（如附图1所示），可以非常有效的泄放TXD RXD GND 3根线上的浪涌能量。
尤其是GND线路，在工程使用中如果GND线路注入浪涌冲击干扰太大，将对电平转换芯片，造成严重伤害，甚至损坏。
此电路2个3极陶瓷空气放电管均有将GND线路浪涌能量泄放到大地的作用。
以此加强了对GND线路的防护。
3、第二级采用自复熔丝F1、F2、压敏电阻R1、R2、TVS1-5组成，当第二级承受电压超过470V时，压敏电阻就是体现他的钳位特性，把过高的电压拉低，让后级电路工作在一个安全的范围内，同时，如果能量比较大，持续时间长，自复熔丝也将保护动作，断开后续电路。
经过压敏电阻（471KD07）的钳位后，通过高速TVS3-5，2极空气放电管（2RL090L-05）接大地。
以太网口的浪涌保护电路
以太网口的浪涌保护电路
以太网口防雷设计要求：
满足欧洲CE 认证、美国FCC 认证以及日本VCCI 认证需求，同时以太网端口防雷要求满足国内要求；具体执行下列标准：
EN55022 ，EN55024，FCC PART 15 ，ETSI EN300 386，EN60950，UL60950 等。
设计把握重点：
由于接口速率高，因此端口的滤波设计，PCB 设计是此产品的设计重点，另外加强关键器件的选型控制，确保器件满足整机的EMC 安规要求。
该方案前级保护器件选用贴片B3D090L 气体放电管主要对共模进行防护。
后级采用TVS管SLVU2.8-4,主要进行差模防护。
SLVU2.8-4(TVS) 该器件的特点：
1. 能够进行两对平衡线的差模保护,即一个网口(收,发)只用一个器件;
2. 节电容很低最大为8pF.
3. 具有一定的通流容量,最大承受24A(8/20μs)冲击电流,能够满足500V的浪涌测试要求;
4. 箝位动作电压低,为3V.在冲击电流作用下残压最大不超过15V,能够保证网口的安全;
5. 器件封装为SO-8,占用PCB面积很小;遵循标准要求，一次性通过测试与认证，并且以太网口防雷性能达到业界领先，共模测试最少可以达到4KV 。
(本文转自电子工程世界：/mndz/2012/0423/article_15818.html)。
常见视频接口的浪涌静电保护电路
常见视频接口的浪涌静电保护电路
由于视频口传输速率在6M~8M，常规的TVS管寄生电容较大，会影响信号传输，小寄生电容的TVS二极管有达不到浪涌防护的等级，所以浪拓电子防雷推出了既能满足信号传输，又能达到雷击10/700uS 6KV 等级的半导体的组合保护电路
高清HD-SDI保护电路：
浪拓专业的雷击浪涌防护电路设计，使用较低成本的解决方案，可达到较高的防护等级。
nmos的抗浪涌电路
nmos的抗浪涌电路引言：在电子设备中，我们经常会遇到电压浪涌的情况，这可能会对设备的正常工作造成一定的影响甚至损坏。
为了保护电子设备免受电压浪涌的侵害，抗浪涌电路被广泛应用于各种电子设备中。
本文将以nmos的抗浪涌电路为主题，介绍其原理和应用。
一、什么是抗浪涌电路？抗浪涌电路是一种用于抵御电压浪涌和过电压的电路。
当电路中出现电压浪涌时，抗浪涌电路可以通过引入合适的元件来吸收过电压，从而保护其他电子元件免受过电压的影响。
二、抗浪涌电路的原理nmos的抗浪涌电路是一种常用的抗浪涌电路之一。
它由nmos管和保护二极管组成。
当电路中出现电压浪涌时，nmos管将被导通，将过电压引入保护二极管，从而实现对电压浪涌的吸收和保护。
具体来说，当电路中的电压超过nmos管的阈值电压时，nmos管将被导通，引入保护二极管，从而将过电压分流到地。
这样一来，过电压不会对其他电子元件造成损害，保护了整个电路的正常工作。
三、抗浪涌电路的应用抗浪涌电路广泛应用于各种电子设备中，特别是在电源输入端和信号输入端。
在电源输入端，抗浪涌电路可以有效地保护电源模块免受电压浪涌的侵害，确保电源稳定输出。
在信号输入端，抗浪涌电路可以防止外界信号的干扰，保证信号的准确传输。
此外，抗浪涌电路还可以用于保护电子设备中的其他重要元件，如传感器、芯片等，提高设备的可靠性和稳定性。
四、抗浪涌电路的设计考虑在设计抗浪涌电路时，需要考虑以下几个方面：1.选择合适的抗浪涌元件：抗浪涌电路中的nmos管和保护二极管需要选择合适的型号和参数，以满足电路的工作要求。
2.合理的电路布局：电路布局应尽量缩短信号线和地线的长度，减小电路的电感和电容，从而提高电路的抗浪涌能力。
3.适当的接地方式：良好的接地可以有效地降低电路的地阻，提高抗浪涌电路的工作效果。
4.合理的电源设计：电源设计应考虑电源的稳定性和可靠性，为抗浪涌电路提供稳定的供电。
五、抗浪涌电路的发展趋势随着电子设备的不断发展和需求的增加，抗浪涌电路也在不断完善和发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号口浪涌防护电路设计通讯设备的外连线和接口线都有可能遭受雷击（直接雷击或感应雷击），比如交流供电线、用户线、ISDN接口线、中继线、天馈线等，所以这些外连线和接口线均应采取雷击保护措施。
设计信号口防雷电路应注意以下几点：1、防雷电路的输出残压值必须比被防护电路自身能够耐受的过电压峰值低，并有一定裕量。
2、防雷电路应有足够的冲击通流能力和响应速度。
3、信号防雷电路应满足相应接口信号传输速率及带宽的需求，且接口与被保护设备兼容。
4、信号防雷电路要考虑阻抗匹配的问题。
5、信号防雷电路的插损应满足通信系统的要求。
6、对于信号回路的峰值电压防护电路不应动作，通常在信号回路中，防护电路的动作电压是信号回路的峰值电压的1.3～1.6倍。
1.1网口防雷电路网口的防雷可以采用两种思路：一种思路是要给雷电电流以泄放通路，把高压在变压器之前泄放掉，尽可能减少对变压器影响，同时注意减少共模过电压转为差模过电压的可能性。
另一种思路是利用变压器的绝缘耐压，通过良好的器件选型与PCB设计将高压隔离在变压器的初级，从而实现对接口的隔离保护。
下面的室外走线网口防雷电路和室内走线网口防雷电路就分别采用的是这两种思路。
1.1.1室外走线网口防雷电路当有可能室外走线时，端口的防护等级要求较高，防护电路可以按图1设计。
ab图1 室外走线网口防护电路图1a 给出的是室外走线网口防护电路的基本原理图，从图中可以看出该电路的结构与室外走线E1口防雷电路类似。
共模防护通过气体放电管实现，差模防护通过气体放电管和TVS 管组成的二级防护电路实现。
图中G1和G2是三极气体放电管，型号是3R097CXA ，它可以同时起到两信号线间的差模保护和两线对地的共模保护效果。
中间的退耦选用2.2Ω/2W 电阻，使前后级防护电路能够相互配合，电阻值在保证信号传输的前提下尽可能往大选取，防雷性能会更好，但电阻值不能小于2.2Ω。
后级防护用的TVS 管，因为网口传输速率高，在网口防雷电路中应用的组合式TVS 管需要具有更低的结电容，这里推荐的器件型号为SLVU2.8-4。
图1b TX RX ，低节电容，低节电容就是采用上述器件网口部分的详细原理图。
三极气体放电管的中间一极接保护地PGND，要保证设备的工作地GND和保护地PGND通过PCB走线在母板或通过电缆在结构体上汇合（不能通过0Ω电阻或电容），这样才能减小GND 和PGND的电位差，使防雷电路发挥保护作用。
电路设计需要注意RJ45接头到三极气体放电管的PCB走线加粗到40mil，走线布在TOP层或BOTTOM层。
若单层不能布这么粗的线，可采取两层或三层走线的方式来满足走线的宽度。
退耦电阻到变压器的PCB走线建议采用15mil线宽。
该防雷电路的插入损耗小于0.3dB，对100M以太网口的传输信号质量影响比较小。
1.1.2室内走线网口防雷电路当只在室内走线时，防护要求较低，因此防雷电路可以简化设计，如图2所示，图2a 是室内走线网口防护电路的基本原理图，图2b是防护器件选用SLVU2.8-4时网口部分的详细原理图。
，低节电容ab图2 室内走线网口防护电路RJ45接头的以太网信号电缆是平衡双绞线，感应的雷电过电压以共模为主，如果能够对过电压进行有效的防护，差模的防护选用小量级的器件就可以了，通常可以选用SLVU2.8-4，它可以达到差模0.5kV（1.2/50us）的防护能力，但是当产品目标包括北美市场时，差模防护器件推荐选用LC03-3.3，它可以满足NEBS认证的需求。
我们从共模防护的角度对图1和图2这两种电路做一下比较。
图1的电路采用气体放电管实现共模的防护，当端口处有共模过电压产生时，通过击穿气体放电管转化成过电流并泄放，从而达到保护的目的。
而图2中的网口防护电路只设计了差模的防护电路，没有设计共模的防护电路，它在端口的共模防护上采用就是我们前面说的隔离保护的思路，它利用网口变压器的隔离特性实现端口的共模防护。
当端口处有过电压产生时，这个过电压会加到网口变压器的初级，由于变压器有一定的隔离特性，只要过电压不超过变压器初级与次级的耐压能力而被击穿，过电压会完全被隔离在初级侧，从而对次级侧基本不造成影响，达到端口保护的目的。
从上述原理可以看出，图2这种电路的共模防护主要靠变压器前级的PCB走线以及变压器的绝缘耐压实现，因此要严格注意器件的选型和PCB的设计。
首先，在以太网口电路设计时应树立高压线路和低压线路分开的意识。
其中变压器接外线侧的以太网差分信号线、Bob-Smitch电路是直接连接到RJ45接头上的，容易引入外界的过电压（如雷电感应等），是属于高压信号线。
而指示灯控制线、电源、GND是由系统内提供，属于低压线路。
根据网口连接器不同，网口电路分为带灯和不带灯两种，其中尤以带灯连接器的网口防雷问题更为突出，因此下面以网口带灯电路为例具体说明如何区分高压线路与低压线路。
网口带灯的典型电路如下图所示：图3 网口部分电路组成当网线上遭受感应雷击时，会在8根网线上同时产生过电压。
从安全的角度分析，应把网口部分分为高压区和低压区，如上图所示，虚线框内即为高压区。
因此网线感应雷电时主要在高压区有比较高的过电压。
但是，在高压区仅有8根网线和相连的网络为高压线，而指示灯驱动线、3.3V供电电源、连接器外壳地PGND为低压线，网口电路Bob-Smith电路中匹配电阻属于高压，指示灯限流电阻属于低压范围，变压器线缆侧中间抽头电容一端为高压端，接PGND的一端为低压端。
其次，网口防雷电路在器件选型和PCB设计过程中要注意以下几点：1、为了保证共模隔离耐压的承受能力，变压器需要满足初级和次级之间的交流绝缘耐压不小于AC1500V的指标。
2、优先选择不带灯的RJ45，要引灯的话，建议采用导光柱技术在芯片侧将指示灯的光线引到面板上，避免指示灯控制信号穿越高压信号线和Bob-Smitch电路所在的区域。
3、指示灯控制电路的限流电阻应放在控制芯片侧，位置靠近控制芯片，防止过电压直接对控制芯片造成冲击。
4、以太网信号线按照差分线走线规则，保证阻抗匹配，并且一对差分线的长度尽量一样长。
5、如果变压器前级（靠RJ45接头侧）有中间抽头并且采用Bob-Smith电路，即75Ω电阻加一个1000pF的接PGND的电容。
建议电容选取耐压大于DC2000V，电阻功率建议选择1/10W的单个电阻，不宜采用排阻。
6、一个以太网接口采用一个Bob-Smith电路，避免将多个以太网接口的Bob-Smith电路复接在一起。
7、对于PCB层数大于6层的单板，由于相邻层的绝缘材料小于12mil，因此高压线和低压线不应布在相邻层，更不应交叉或近距离并行走线。
8、由于通过变压器的隔离特性完成共模防护，所以高压信号线（差分线和Bob-Smith电路走线）和其它信号线（指示灯控制线）、电源线、地线之间应该保证足够的绝缘，不存在意外的放电途径。
最后，要达到高压区与低压区之间有效的隔离，就要重视二者之间的PCB走线设计。
在高压区，带高压的可能有：连接器管脚、布线、过孔、电阻焊盘、电容焊盘。
带低压的可能有：布线、过孔、电阻焊盘、螺钉。
对于相同的绝缘距离，耐压能力依次为接地螺钉 < 电容、电阻焊盘 < 走线过孔 < 表层走线 < 内层走线，因此当共模防护指标一定时，高压部分与低压部分的绝缘距离应该为接地螺钉 > 电容、电阻焊盘 > 走线过孔 > 表层走线 > 内层走线。
这是因为螺钉整个为金属体，暴露面积比较大，容易成为放电通路。
电容和电阻焊接两端表面为金属，同时由于形状为长方体，有棱角，很容易形成尖端放电。
过孔在网口部分有很多，表面是亮锡的，也容易产生击穿放电，但与电阻和电容焊接两端相比较，金属面积相对就小一些。
PCB板的表层走线涂有绝缘绿油，内层的走线有介质包围，相对上面几种，耐压能力就应该高一点。
在设计中，根据具体产品要求的抗浪涌等级，利用表7-1中的数据，就可以推算出PCB 设计需要控制的各种绝缘距离。
表7-1给出了在浪涌防护等级是4kV的时候，PCB设计要达到的安全绝缘距离。
表1 PCB设计安全绝缘距离数据（按照4KV耐冲击进行计算）综上所述，采用图2的防护电路，通过良好的器件选型和PCB设计，可以实现共模2kV （1.2/50us，最高可达4kV），差模0.5kV（1.2/50us）的防护能力。
它可以应用于绝大多数室内走线的情况，特别是对于接入和终端设备，在实际使用中以太网线不采用屏蔽电缆，而且安装使用长度大于50米，在网口的防护电路设计过程中宜对以上问题加以重视。
对于网口的防护，除了采用以上的图1和图2中的两种电路外，还有利用RJ45接头管脚前端放电设计、利用变压器中心抽头空气放电设计和利用变压器中心抽头采用放电管放电设计等防护方式，特点均是利用绝缘放电实现防护、成本低、PCB占用空间小。
SFU&HGU网口共模保护变压器隔离高压电容 SMITH电路走线20mil宽MDU网口共模保护线路侧中心抽头对保护地加压敏电阻或放电管线路侧网线加三端子放电管网口差模保护MDU：线路侧GDT+电路侧TVSSFU&HGU：电路侧TVS中国电信要求：MDU设备电源口应具备4KV（差模和共模）防护能力；用户端口应提供1.5KV（差模和共模）防护能力。
SFU/HGU设备的电源端口应具备4KV（差模和共模）防护能力；用户接口应具备0.5KV（差模和共模）防护能力。
对差模浪涌，不外加保护就依赖于网络接口器件本身的固有防护能力不同的PHY芯片或SWITCH芯片本身固有的防护能力不同，不能一概而论，有些需要加，有些不需要，需要验证的。
从测试实践中得知：RTL8204B,不加差模保护的TVS，可以通过1000V、 42欧姆、1.2/50波形浪涌测试RTL8114，则必须加BV03CW,才可以通过1000V、 42欧姆、 1.2/50波形浪涌测试B50612不加TVS只能过500V，要过1000V需要加TVS：BV03CWSD5115H, 不加TVS只靠自己的内在保护不能达到500V差模防护,必须加BV03C才能过500V，要过1000V，必须加BV03CLBCM68380/BCM68380F/BCM68385，需要加BV03CW才能通过差模500V测试。
BV03C 寄生电容较大，只能用于FE；BV03CW用于GE；现已统一采用BV03CWBV03CL是350W的，与150W的BV03C和BV03CW封装一样,但还没有料号。
网口共模浪涌测试，一般是8线同时对地；但K.21里规定是单线分别对地测试，同时对地还是分别对地测试共模，对普通网口没有差异，对POE有差异，POE防护设计时需要注意这一点。
