磁粉制动器工作原理详细介绍
磁粉制动器说明书
接，避免轴端承受向力。当采用皮带轮传动时，建议用支架或其它相应的机构将
他与磁粉制动器隔离。
■机座式磁粉制动器外形尺寸
型号
d
H1
L
L1
L5
L4
H
L2
L3
d1
b
FZJ-0.2 9
55
115
26
100 115 105
19
37
5.5 削偏
0.5
12
72
131
60
110 125 139
19
23
6.5
4
1
12
100 135
激磁电流（A）
0.4
0.5 0.6 0.8 0.8 1 1.6 2.0 2.5 2.5 3
5
5
允许滑差功率(kw)
0.2
0.5 0.8 2
4
8 10 12 15 20 30 50
60
重 量（kg）
3
4
7 15 20 45 65 120 200 240 410 960 1800
■法式磁粉制动器技术参数
100
30
152
80
65
50
117
30
188
95
78
62
151
40
220
118
100
74
178
57
288
160
140
100
229
65
335
174
150
110
261
65
395
230
200
130
315
95
400
240
磁粉离合器与磁粉制动器的区别—天机传动
天机传动天机传动
磁粉离合器与磁粉制动器的区别—天机传动
磁粉离合器与磁粉制动器的区别！磁粉离合器是由传动单元(输入轴)和从动单元(输出轴)合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
磁粉制动器是一种以高导磁性的磁粉为工作媒介，以激磁电流为控制手段的性能优越的新型自动控制元件，其工作原理是接通直流电源后产生磁场，工作介质磁粉在磁力线作用下形成磁粉链，制动扭矩的目的，其特点是快速反应，线性度好，控制力矩恒定，运转平稳，结构简单，无噪音，维修方便，具有快速制动，张力控制，位置控制，速度控制，微机等功能，它广泛用于造纸.印刷.纺织.包装.塑料，通用机械中。
天机传动天机传动
磁粉离合器与磁粉制动器的区别！磁粉离合器和磁粉制动器都是以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。
其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。
所以磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。
由天机传动提供。
磁粉制动器说明书
四川诚邦测控技术有限公司 电话：028 — 85951801~05（总机）
地址：成都市锦江工业开发区潘家沟基地
传真：总机转 816
邮编：610063
7
磁粉制动器使用说明书
ቤተ መጻሕፍቲ ባይዱ
4、长期工作的磁粉制动器，如果发现转矩下降到不能正常工作，建议更换新粉。 5、有转子水冷的产品，要定期观察检查密封圈，以防止渗漏引起产品失效。
磁粉制动器
使 用 说 明 书
四川诚邦测控技术有限公司
1
磁粉制动器使用说明书
■概述
磁粉制动器是利用电磁效应下地磁粉来传递转矩的,具有激磁电流和传递转 矩基本成线性关系、响应速度快、结构简单、无冲击、无振动、无噪音、无污染 等优点，是一种多用途、性能优越的自动控制元件，广泛应用于各种行业中机械 的加载、制动以及卷绕系统中收卷和放卷的张力控制。
磁粉制动器使用说明书
型号
d
D
D1
D2（h6）
L
L1
FZK-06
16
130
62
52
60
3
1.2
20
152
88
72
74
6
2.5
25
170
105
90
70
3
5
30
220
130
110
84
3
10
40
260
182
135
100
4
20
45
300
220
180
116
5
30
50
380
195
165
190
5
40
50
380
磁滞制动器工作原理
磁滞制动器工作原理
磁滞制动器的基本原理是：在磁场中，通过将电流传递到阻力盘中，使阻力轮制动，从而使动力源的动能被转换成电能。
在磁滞制动器中，阻力盘通过输入电路连接到磁滞材料上，该材料具有磁滞效应，即当磁场在其中增强或减弱时，磁介质内部会形成磁化分布不均匀现象，由此产生电磁阻力，从而抑制电机的惯性。
磁滞制动器主要应用于需要高精度和可靠性的制动和调速，由于其磁滞制动能量与转速无关，稳定性非常高，因此在工业生产中使用广泛。

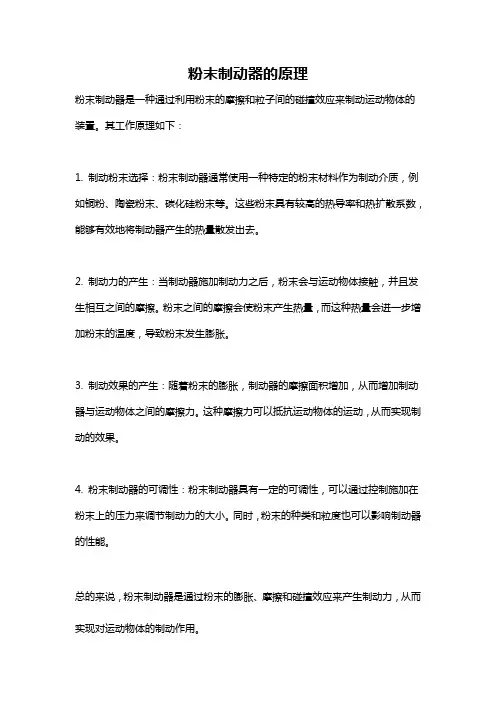

粉末制动器的原理
粉末制动器的原理
粉末制动器是一种通过利用粉末的摩擦和粒子间的碰撞效应来制动运动物体的装置。
其工作原理如下：
1. 制动粉末选择：粉末制动器通常使用一种特定的粉末材料作为制动介质，例如铜粉、陶瓷粉末、碳化硅粉末等。
这些粉末具有较高的热导率和热扩散系数，能够有效地将制动器产生的热量散发出去。
2. 制动力的产生：当制动器施加制动力之后，粉末会与运动物体接触，并且发生相互之间的摩擦。
粉末之间的摩擦会使粉末产生热量，而这种热量会进一步增加粉末的温度，导致粉末发生膨胀。
3. 制动效果的产生：随着粉末的膨胀，制动器的摩擦面积增加，从而增加制动器与运动物体之间的摩擦力。
这种摩擦力可以抵抗运动物体的运动，从而实现制动的效果。
4. 粉末制动器的可调性：粉末制动器具有一定的可调性，可以通过控制施加在粉末上的压力来调节制动力的大小。
同时，粉末的种类和粒度也可以影响制动器的性能。
总的来说，粉末制动器是通过粉末的膨胀、摩擦和碰撞效应来产生制动力，从而实现对运动物体的制动作用。
磁粉制动器说明书—天机传动
磁粉制动器说明书—天机传动
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器经常配对使用。
单轴磁粉制动器用途：
1、高速应答用；
2、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止；
3、连续滑动、张力控制用；
4、模拟负载用；
5、转矩限制器用；
6、定位停止用；
7、动力吸收用。
由天机传动提供。
磁粉制动器工作原理详细介绍
磁粉制动器TJ-POD简介磁粉制动器TJ-POD是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器TJ-POD经常配对使用。
磁粉制动器TJ-POD用途1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。
2、连续滑动、张力控制用3、转矩限制器用4、高速应答用5、动力吸收用6、定位停止用7、模拟负载用磁粉制动器TJ-POD特点1、可以轻松进行大范围的控制。
2、可以达到连续滑动运转。
3、可以得到安定的扭力。
4、无鸣叫音。
动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。
5、热容量很大。
由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。
6、可以达到平顺的连续及驱动状态。
由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。
磁粉制动器使用注意事项1、请注意湿气。
磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。
特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
2、请注意表面温度。
连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。
请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
内部磁粉：铁钴镍磁粉80目-400目如何选择磁粉制动器.磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。
磁粉制动器原理
磁粉制动器原理
磁粉制动器是利用磁粉的特殊性质来实现制动的装置。
其原理是通过调节磁粉的磁场强度来控制制动力的大小。
磁粉制动器由制动器壳体、制动盘、传动轴、液压缸、电磁线圈和控制系统等组成。
制动器壳体内装有一定量的磁粉，制动盘与传动轴相连并与制动器壳体形成闭合空间。
电磁线圈通过控制系统与电源相连，当通过电流激励电磁线圈时，电磁线圈产生磁场，磁场穿透制动器壳体和制动盘，使磁粉形成链状结构。
链状结构的磁粉能够通过相互之间的吸引和摩擦力传递转矩，从而形成制动力。
制动器工作时，控制系统通过调节电磁线圈的电流，改变磁场的强度。
当提高电磁线圈的电流时，磁场强度增大，磁粉间的吸引力增强，制动力也随之增大。
相反，当减小电磁线圈的电流时，磁场强度减小，磁粉间的吸引力减弱，制动力也随之减小。
通过控制系统根据实际需要调节电磁线圈的电流大小，可以灵活地控制制动器的制动力。
这种原理使得磁粉制动器具有制动力可调、调节范围广、响应速度快等优点，适用于各种需要可调节制动力的场合。
磁粉制动器的特性及应用
磁粉制动器的特性及应用摘要：磁粉制动器是一种以高导磁性的磁粉为工作媒介，以激励电流为控制手段的性能优越的新型自动控制元件，可达到控制制动或传递转矩的目的。
该文详细介绍了磁粉制动器的工作原理、特性、选型及应用范围。
关键词高导磁性磁粉选型0 引言磁粉制动器又称电磁粉离合器、磁粉式离合器，是根据电磁原理和利用磁粉传递转矩的，其传达之扭矩与激励电流基本成线性关系。
因此，只要改变激励电流之大小，便可轻易地控制转矩之大小。
正常情况下，在5%至100%的额定转矩范围内，激励电流与其传达之转矩成正比例线性关系。
1 工作原理磁粉制动器是采用磁粉做介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激励线圈及磁粉组成。
当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转；当线圈通电时产生电磁场，，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联起来，从而达到传递，制动扭矩的目的。
2 特性2.1稳定的滑差力矩当磁粉制动器内部磁粉量不变、激励电流保持不变时，其传递之扭矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动力矩无差别。
因此可以稳定地传达恒定之转矩。
2.2快速响应特性磁粉制动器因其固有的结构特点，确定了该种产品的无响应时间、转矩上升时间及转矩下降时间都极短，以5kgm的磁粉制动器为例，其无响应时间，其转矩上升下降时间分别为270ms和350ms。
此特性决定了它可以应用于需频繁启停、换向的应用场合。
2.3激磁电流与转矩成线性关系磁粉制动器的转矩跟激励电流的大小基本成线性关系，通过改变激励电流的大小可以任意调节控制转矩的大小，以5kgm的磁粉制动器测试数据为例，如图1所示。
图1 典型的滑差力矩测试图2.4磁粉特性磁粉制动器内部灌装的磁粉为铁钴镍磁粉，颗粒80目~400目。
其基本性能表现为磁性能、磁粉粒径及其配比、流动性、耐久性。
磁粉制动器的原理
磁粉制动器的原理
磁粉制动器是一种利用磁粉的磁流变性质实现制动的设备。
它的基本原理是利用磁场对磁粉的影响，改变磁粉的流动性，从而达到改变制动器的摩擦力和转矩的目的。
磁粉制动器由一个内圆筒和一个外圆筒组成，中间充满了磁粉。
内外圆筒之间的摩擦面上固定有电磁线圈和电磁铁。
当电磁线圈通电时，通过电流激励产生磁场，磁场会使磁粉发生磁流变现象，导致磁粉聚集，增大了内外圆筒之间的摩擦力。
反之，当电磁线圈断电，磁粉会失去磁化而恢复流动性，使得制动力减小。
磁粉制动器的制动力大小可以通过调节电磁线圈的电流来控制。
电流越大，磁场的强度越大，磁粉的聚集程度越高，摩擦力也就越大，制动效果也就越明显。
而当电流减小或者断电时，磁粉恢复流动性，摩擦力减小，从而实现制动的释放。
磁粉制动器广泛应用于工业生产中的各种场合，例如机械制动、刹车和离合器等。
它具有制动力可调、制动效果稳定、响应速度快、寿命长等优点，因此在机械传动系统中有着广泛的应用前景。
磁粉制动器
磁粉制动器使机械中的运动件停止或减速的机械零件。
俗称刹车、闸。
制动器主要由制动架、制动件和操纵装置等组成。
有些制动器还装有制动件间隙的自动调整装置。
为了减小制动力矩和结构尺寸，制动器通常装在设备的高速轴上，但对安全性要求较高的大型设备(如矿井提升机、电梯等)则应装在靠近设备工作部分的低速轴上。
有些制动器已标准化和系列化，并由专业工厂制造以供选用。
电磁制动器是现代工业中一种理想的自动化执行元件，在机械传动系统中主要起传递动力和控制运动等作用。
具有结构紧凑，操作简单，响应灵敏，寿命长久，使用可靠，易于实现远距离控制等优点。
它主要与系列电机配套。
广泛应用于冶金、建筑、化工、食品、机床、舞台、电梯、轮船、包装等机械中，及在断电时（防险）制动等场合。
使机械运转部件停止或减速所必须施加的阻力矩称为制动力矩。
制动力矩是设计、选用制动器的依据，其大小由机械的型式和工作要求决定。
制动器上所用摩擦材料（制动件）的性能直接影响制动过程，而影响其性能的主要因素为工作温度和温升速度。
摩擦材料应具备高而稳定的摩擦系数和良好的耐磨性。
摩擦材料分金属和非金属两类。
前者常用的有铸铁、钢、青铜和粉末冶金摩擦材料等，后者有皮革、橡胶、木材和石棉等。
利用电磁效应实现制动的制动器，分为电磁粉末制动器和电磁涡流制动器，电磁摩擦式制动器等多种形式.①电磁粉末制动器：激磁线圈通电时形成磁场，磁粉在磁场作用下磁化,形成磁粉链,并在固定的导磁体与转子间聚合，靠磁粉的结合力和摩擦力实现制动。
激磁电流消失时磁粉处于自由松散状态，制动作用解除。
这种制动器体积小，重量轻,激磁功率小,而且制动力矩与转动件转速无关，可通过调节电流来调节制动扭矩，但磁粉会引起零件磨损。
它便于自动控制，适用于各种机器的驱动系统。
②电磁涡流制动器：激磁线圈通电时形成磁场。
制动轴上的电枢旋转切割磁力线而产生涡流。
电枢内的涡流与磁场相互作用形成制动力矩。
电磁涡流制动器坚固耐用、维修方便、调速范围大；但低速时效率低、温升高，必须采取散热措施。
磁粉离合器工作原理
磁粉离合器(磁粉制动器)用于张力控制,过载保护器,力矩加载器等.如印刷机,复卷机,造纸机,拉丝机,金属压延机,胶片加工机,纺织机械等;又如机传动提供
磁粉离合器工作原理—天机传动
磁粉离合器是利用磁粉传递转矩的。它传递转矩与激磁电流基本成线性关系。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。磁粉制动器广泛应用于各种机械中不同目的的制动、功率测试加载、放卷张力的控制等。磁粉离合器广泛用于缓冲起动、调速、过载保护、卷绕系统中收卷的张力控制等。磁粉离合器选型工作原理。
磁粉制动器工作原理
磁粉制动器工作原理
磁粉制动器是一种利用导电粉末（磁粉）在磁场作用下实现制动效果的装置。
其工作原理如下：
1. 磁场产生：通过通电产生的电磁铁产生一个磁场。
2. 磁力导电粉末：在磁场作用下，磁粉具有导磁性，即磁力可以通过磁粉传导。
3. 粉气隙的填充：磁粉被充填在制动器的工作腔中，形成粉气隙。
4. 电流控制：通过控制电流的大小来调整磁场的强弱。
5. 制动效果：当磁场加强时，磁粉颗粒之间会产生磁吸力，使粉对之间接触面增大，从而增加摩擦力，实现制动效果。
6. 松开制动：当电流减小或断开时，磁场减弱，磁粉颗粒之间的磁吸力减小，粉对之间的摩擦力减小，实现制动的松开。
磁粉制动器工作原理的基本思想是通过调整电磁铁电流的强弱来控制磁场大小，从而控制磁粉颗粒之间的磁吸力，实现对工作腔摩擦力的控制。
这种制动方式通常用于需要可调节制动力矩的场合，如汽车刹车系统、卷材设备、摩擦带输送机等。
磁粉制动器结构示意图—天机传动
磁粉制动器结构示意图—天机传动
磁粉制动器是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
它是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器结构示意图。
磁粉制动器是由传动单元（输入轴）和从动单元（输出轴）合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
磁粉制动器结构示意图。
磁粉制动器以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。
其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。
由天机传动提供。
磁粉制动器工作原理
磁粉制动器工作原理
磁粉制动器是一种利用磁粉在磁场中的特性来实现制动的装置。
它主要由激磁
线圈、摩擦片、外壳等部件组成。
在工作时，通过控制激磁线圈的电流，来改变磁粉的磁化程度，从而实现对制动器的控制。
磁粉制动器的工作原理可以分为以下几个步骤：
1. 磁粉的磁化。
当激磁线圈通电时，产生一个磁场，磁场的强弱可以通过控制电流的大小来调节。
磁粉在磁场中会发生磁化，磁粉颗粒之间产生磁吸引力，从而形成一个固体状的摩擦副。
2. 摩擦片的受力。
摩擦片是磁粉制动器中的重要部件，它与传动轴连接，当摩擦片受到磁粉的作
用力时，会产生摩擦力，从而实现对传动轴的制动。
3. 制动力的调节。
通过改变激磁线圈的电流大小，可以调节磁粉的磁化程度，进而改变摩擦片受
到的作用力，从而实现对制动力的调节。
这样就可以根据需要来控制传动轴的转速和停止。
总的来说，磁粉制动器利用磁粉在磁场中的特性，通过控制磁场的强弱来调节
摩擦片受到的作用力，从而实现对传动轴的制动。
它具有制动力可调、响应速度快、寿命长等优点，广泛应用于各种机械传动系统中。
磁粉制动器的工作原理简单清晰，但在实际应用中还需要考虑一些因素，如磁
粉的选择、激磁线圈的设计、制动器的散热等问题。
只有综合考虑这些因素，才能更好地发挥磁粉制动器的性能，确保其稳定可靠地工作。
总之，磁粉制动器是一种应用广泛的制动装置，其工作原理简单清晰，通过控制磁场的强弱来实现对传动轴的制动。
在实际应用中，需要综合考虑多种因素，以确保制动器的性能和可靠性。
磁粉制动器工作原理
磁粉制动器工作原理
磁粉制动器是一种利用磁粉的流变特性来实现制动功能的装置。
它由定子、转子、压力盘、液压缸和磁场产生器等组成。
当制动器不工作时，液压缸内无压力，此时压力盘与定子之间的间隙较大，转子可自由运动。
当需要制动时，液压缸内压力增加，压力油依靠压力盘的作用力进入磁粉腔，使磁粉膏变得聚集且黏度增大。
由于磁粉的流变性质，当液压缸产生的压力足够大时，磁粉膏将变得非常坚固，从而产生制动力矩。
制动器工作时，磁场产生器产生强磁场，使磁粉膏内的磁粉颗粒迅速排列并形成结构坚固的磁链，从而使液压缸内的液压力转变为机械制动力矩。
制动器的制动力矩大小与磁场的强弱直接相关，即制动力矩随磁场的增强而增大。
制动器内的转子受到制动力矩的作用，逐渐减速并最终停止。
当不再需要制动时，液压缸内的压力减小，磁粉膏的黏度降低，转子恢复自由运动。
总之，磁粉制动器利用磁粉的流变特性，通过液压力将磁粉膏压紧以实现制动，从而达到控制转子运动的目的。
磁粉制动器工作原理详解
磁粉制动器工作原理详解天机传动磁粉制动器工作原理详解：磁粉制动器主要由外定子（磁轭）、线圈、磁粉、内定子、转子和转子轴等部分组成。
是根据电磁原理和利用磁粉传递转矩的,其具有激磁电流和传递转矩基本成线性关系的特点。
具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
当激磁线圈内没有电流时，外定于、转子、磁粉和内定子之间不会产生电磁力，内走子和转子之间的磁粉呈松散状态，转子轴上则没有制动力矩传递。
当线圈中通入电流后，线圈周围即刻产生磁场，磁粉受磁场的作用而被磁化，于是在转子和内定子之间连接成磁链，使内定子与转子之间产生连接力。
由于内定子固定不动，所以旋转的转子就被制动。
调节激磁电流的大小，即可得到所要求的制动力矩，而制动力矩基本上与激磁电流成正比。
磁粉制动器的基本特性:a、激磁电流--力矩特性激磁电流与转矩基本成线性关系，通过调节激磁电流就控制了力矩的大小。
b、转速--力矩特性力矩与转速无关，保持定值。
（激磁电流不变时，在允许的滑差转速范围内转矩不受转速高低变化的影响）静力矩和动力矩没有差别。
c、磁粉制动器的允许滑差功率，在散热条件一定时、是定值。
其实际选用选型时，实用滑差功率需在允许的滑差功率以内。
使用转速高时，需降低力矩使用。
例：TJ-POD-10型磁粉制动器：额定力矩：M=100N.m滑差功率：P=3KW则转速：n=1500rpm连续运行刚允许力矩应为：M=9550P/n=9550×3/1500=19.1N.m（式中9550为单位换算常数）即如果转速提高为1500rpm时，力矩只能使用到19N.m以下连续运行使用。
否则温度连续升高。
磁粉制动器、磁粉离合器的选型一般以所需传递最大转矩为依据来选定，并注意保证实际使用的滑差功率，应小于技术参数的允许滑差功率，余量大点更能延长使用寿命。
磁粉离合器制动器使用说明书
磁粉离合器制动器使用说明书瑞安市胜达控制器有限公司（原瑞安市胜达控制器厂）成立于1995年，坐落于全国三大包装机械基地之一的瑞安市。
公司始终坚持以“专业、优质、高效”为企业的经营理念。
二十多年专注于磁粉离合器、磁粉制动器、张力控制器和气胀轴等系列产品，拥有完善的质量管理体系，先进的实验验证手段，完美的产品品质追求。
公司产品结构合理、造型美观、性能优越、质量可靠。
以瑞安产业基地为依托，产品广泛配套应用于印刷机、涂布机、复合机等包装机械。
玉鸽品牌，深受广大用户好评。
一、 工作原理及应用范围磁粉离合器是传动单元（输入轴）和从动单元（输出轴）由轴承支承同心安装于壳体上，壳体（磁轭）内装有线圈，两单元之间的工作间隙填有耐磨且具有高导磁率的磁粉。
当线圈不通电时，传动单元与从动单元之间不传递力矩。
但如将线圈通电，随即在工作间隙中形成一个垂直方向的磁场，磁粉在转动瞬间沿磁通连接成链状，在两单元的工作表面之间相互作用，产生切向摩擦力，从而传递力矩。
常用于收卷。
磁粉制动器的原理与磁粉离合器相同，其中的从动单元与壳体相连固定，故无输出轴，常用于放卷。
由于以上特点，现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金以及其他有关卷取加工行业中的放卷和收卷张力控制。
另外，磁粉离合器还可用于缓冲启动、过载保护、调速等。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
二、 型号规格及结构双轴系列磁粉离合器结构图F L100A- 1 S附加功能：S 水冷型，F 强制风冷型，自然冷却不标注A-1伸出轴式，A-4伸出轴同侧K-3孔式，B-1孔式。
公称转矩：6,12,25,50,100,200,400，N.mF 磁粉 L 离合器，Z 制动器。
孔式系列磁粉离合器结构图单轴系列磁粉离合器结构图单轴系列磁粉制动器结构图孔式系列磁粉离合器结构图三、 性能特性1、静特性：即励磁电流与转矩关系的特性，传动单元转速为常数，从动单元制动，激励电流单向由小到大，再由大到小变化所得励磁电流与转矩的关系曲线，如图。
磁粉制动器工作原理
磁粉制动器工作原理Working Principle of Electromagnetic Powder Brake。
Electromagnetic powder brake, also known as magnetic powder brake, is a type of electromagnetic clutch that uses magnetic powder to transmit torque. It is widely used in various industrial fields such as printing, packaging, textile, and wire and cable.The working principle of electromagnetic powder brake is based on the magnetic powder's unique rheological properties. When an electrical current is applied to the brake coil, it generates a magnetic field that attracts the magnetic powder particles in the gap between the rotor and stator. As a result, the powder particles are locked and form a solid connection between the rotor and stator, transmitting the torque from the driving side to the driven side.The magnetic powder used in the brake is a fine ironpowder coated with a layer of insulating material. The powder particles are in a state of suspension in the gap between the rotor and stator, forming a magnetic powder chain. The chain's strength and stiffness are determined by the magnetic field strength and the powder's concentration. When the magnetic field strength increases, the powderchain's strength also increases, resulting in a higher torque transmission capacity.The torque transmission of the electromagnetic powder brake is proportional to the electrical current applied to the brake coil. By adjusting the current, the torque can be precisely controlled, making it an ideal device for tension control, speed control, and torque control applications.The electromagnetic powder brake has several advantages over other types of brakes. Firstly, it has a fast response time, allowing for quick and accurate torque control. Secondly, it has a wide torque range and can be used for both high and low torque applications. Thirdly, it has a long service life and requires minimal maintenance. Finally, it is easy to install and operate, making it a popularchoice in various industrial fields.In conclusion, the working principle of electromagnetic powder brake is based on the unique rheological properties of magnetic powder. By applying an electrical current to the brake coil, a magnetic field is generated, attracting the powder particles and forming a solid connection between the rotor and stator. The torque transmission is proportional to the electrical current, making it an ideal device for precise torque control. With its fast response time, wide torque range, long service life, and easy operation, the electromagnetic powder brake is widely used in various industrial fields and has become an essential component in modern industrial automation.。
磁粉张力器工作原理
磁粉张力器工作原理
磁粉张力器工作原理：
磁粉张力控制器主要是通过线圈进行工作的,线圈静止型磁粉离合器和磁粉制动器是控制输入电流, 达到改变输出转钜的自动化器件。
当线圈不通电时,输入轴旋转,磁粉在离心力的作用下, 压附于夹环内壁,输出轴与输入轴没有接触,此时,为空转状态。
当线圈通电时, 磁粉在磁力线作用下产生磁链,从而使输出轴与输入轴成为一刚体而旋转, 并在超载时产生滑差,此时为工作状态。
从而达到传递扭矩的目的。
张力控制器这种设备由磁粉制动器和离合器构成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁粉制动器TJ-POD简介
磁粉制动器TJ-POD是根据电磁原理和利用磁粉传递转矩的。
其具有激磁电流和传递转矩基本成线性关系的特点。
在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。
是一种多用途、性能优越的自动控制元件。
现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。
磁粉制动器还经常被用于传动机械的测功加载和制动等。
磁粉制动器和磁粉离合器TJ-POD经常配对使用。
磁粉制动器TJ-POD用途
1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。
2、连续滑动、张力控制用
3、转矩限制器用
4、高速应答用
5、动力吸收用
6、定位停止用
7、模拟负载用
磁粉制动器TJ-POD特点
1、可以轻松进行大范围的控制。
2、可以达到连续滑动运转。
3、可以得到安定的扭力。
4、无鸣叫音。
动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。
5、热容量很大。
由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。
6、可以达到平顺的连续及驱动状态。
由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。
磁粉制动器使用注意事项
1、请注意湿气。
磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。
特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
2、请注意表面温度。
连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。
请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
内部磁粉：铁钴镍磁粉80目-400目
如何选择磁粉制动器.磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。
计算公
式如下：实际滑差功率P=2×3.14×M×n/60=F*V(单位：W) 公式中：M ----- 实际工作转矩（N/m） F ----- 张力（N）n ----- 滑差转速（r/min）V ----- 线速度（m/s）磁粉离合、磁粉制动器在散热条件一定时，其滑差功率是一定值，因此其实际工作转矩与转速可以相互补偿，即滑差转速提高时，则许用转矩将相应下降，但最高转速不得高于其许可转速。
例：MG-YSC-10磁粉制动器，其额定转矩M=100N.m,滑差功率P=7KW 则额定转速n=9550*P/M=9550*7/100=668.5r/min 若实际滑差转速n=1500r/min(式中9550为常数系数) 则许用转距应为M=9550*P/n=9550*7/1500=44.6N.m （式中：9550为常数系数）
磁粉制动器使用注意事项
1、请以正规的安装方法（将高速旋转侧当作输入侧）来使用磁粉离合器。
如果机械的结构非得要输出入轴反安装的话，请务必以1000R/MIN以下来使用。
输入轴与输出轴反过来安装的话会使机器长时间空转，磁粉受到搅拌，会大大缩短磁粉离合器的使用寿命。
2、请注意湿气。
磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。
特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。
3、请注意表面温度。
连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。
请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。
磁粉制动器是由传动单元(输入轴)和从动单元(输出轴)合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
磁粉制动器的原理与磁粉离合器类似，只是把传动单元变成了固定单元。
磁粉制动器发生卡死通常有以下几种情况
1.由于在运输过程中或放置时间过长导致在两组单元之间填有的磁粉散落一边，且在开机前未做激磁造成卡死。
2.由于产品制造精度低，转子的同心度不够，造成输出转矩不均或卡住。
3.在生产过程中封入磁粉过量造成。
4.使用劣质磁粉造成。
针对以上几种情况，建议： 1.正式运转前或装置移动后，必须作均匀运转才能正式操作。
这样才能产生平滑的转矩，均匀运转方式如下：在无激磁状态下，驱动侧尽可能高速（1800rpm以下）回转约1分钟后，设定激磁电流在额定的1/4-1/5，一方面回转驱动侧，一方面5秒间开，10秒间关，间竭激磁约20次。
2.在选择购买磁粉离合器/磁粉制动器时，最好选择质量有保证的产品。
磁粉制动器优越性：一、CNC精密制造，精确度高，加工精细，线性度好，性能优越。
二、磁粉纯度高，不加黑色碳粉，性能稳定，寿命长。
三、铝合金构造，具有优良的散热性能，良好的退磁性，响应速度快。
四、运行平稳、在启动、运行、制动状态下，无振动、无冲击、无噪声。
磁粉制动器说明磁粉制动器是由
传动单元（输入轴）和从动单元（输出轴）合并而成。
在两组单元之间的空间，填有粒状的磁粉（休积大约40微米）。
当磁性线圈不导电时，转矩不会从传动轴传于从动轴，但如将线圈电磁通电，就由于磁力的作用而吸引磁粉产生硬化现象，在连继滑动之间会把转矩传达。
＊磁粉制动器是一种性能优越的自动控制元件。
它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动或传递转矩的目的。
其输出转矩与激磁粉电流呈良好的线性关系而与转速或滑差无关，并具有响应速度快，结构简单的优点。
广泛应用于印刷、包装、造纸及纸品加工、纺织、印染、电线、电缆、橡胶皮革、金属箔带等有关卷取装置的张力自动控制系统中。
磁粉制动器还可以作为模拟加载器使用，广泛用于电机、内燃机、变速箱等动力及传动机械的功率，效率测量。
＊工作原理＊磁粉制动器是采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。
＊当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转。
＊接通直流电源后产生电磁场，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联接起来，从而达到传递，制动扭矩的目的。
特点 1. 合离频繁，响应速度快，频率高，每分钟可达到40-60次，可广泛应用于快速工作状态和高频率场合。
2. 线性度好，转矩与激磁电流在相当广泛的范围内成正比，可以作线性调节元件. 3. 输出转矩恒定，因为转矩的大小仅仅取决于激磁电流的大小，而与滑差速度无关。
4. 功率放大倍数高，可用很小的激磁电流控制很大的传递功率，易于实现自动控制。
5. 运转平稳，在启动、运行、制动状态下，无振动、无冲击、无噪声。
6. 过载保护，在转矩超载情况下，自动滑差运行到过载保护作用。
7. 体积小，自重轻。
安装方便，使用寿命长。
用途 1. 适用于恒张力控制系统，比如：印刷机、分切机、复合机、涂布机、造纸机、拉丝机和电缆绕线机，以及金属板材、带材、胶片等加工设备和纺织机械等。
2. 作为过载器，用在发动机、电动机、电动结构、液压元件、减速器等动力机械中作转矩测量时的加载装置。
3. 无级调速，配上传感器及控制线路便可实现无级调速，特别对高转速时速度的微调和中小功率的调速系统。
4.过载保护之中，当工作系统发生意外，转矩超载时，离合器自动打滑，从而保护机械设备和原动力。
缓冲启动，停止用利用连结时的圆滑特性及定转矩特性之缓冲效果，即加速度一定及不发生冲击的尖峰转矩。
