等速万向节简介
准等速万向节原理
准等速万向节原理
准等速万向节是指一种能够保证输出轴与输入轴角度误差不超过3度
的机械传动装置。
它是一种常用于汽车、机车、飞机等交通工具的传
动装置，能够在转角过大的情况下保持稳定输出，同时能够降低机械
损失，提高传动效率。
准等速万向节的原理是通过其内部结构的设计，使得传动轴在角度改
变的情况下能够保持转速不变。
传动轴由若干个球构成，每个球通过内、外半轴与输入输出轴相连。
当输入轴旋转时，球在内、外半轴上
滚动，从而使得输出轴依然保持稳定的转速。
准等速万向节的设计和制造需要考虑许多因素，例如使用条件、转速、角度、载荷等。
为了保证其正常工作，必须严格遵守相关工艺标准，
制造出精确、可靠的万向节。
需要注意的是，准等速万向节具有一定的限制条件，在一些特殊情况
下可能无法满足要求。
例如在重载、高速甚至是高温环境下，要求传
动系统更高的可靠性和稳定性，此时传动装置的选型和设计需要更为
谨慎。
总之，准等速万向节作为机械传动装置的一种，能够在特定情况下发
挥重要作用。
但在应用过程中需注意选型和设计问题，以保证其正常、可靠的工作。
三枢轴球面滚轮式等速万向节特点
三枢轴球面滚轮式等速万向节特点三枢轴球面滚轮式等速万向节是一种用于传递动力和承受转动载荷的机械装置，具有以下特点：1. 多自由度：三枢轴球面滚轮式等速万向节是一种具有多自由度的传动装置，可以在多个方向上进行旋转和转动。
它可以实现三个轴线的相互转动，同时保持等速传动。
这种多自由度的特点使得三枢轴球面滚轮式等速万向节可以适应各种工作环境和传动要求。
2. 球面滚轮传动：三枢轴球面滚轮式等速万向节采用球面滚轮传动，即通过滚动接触来传递动力和转动力矩。
球面滚轮的设计使得传动效率高，摩擦损失小，具有较长的使用寿命。
同时，球面滚轮的设计也使得三枢轴球面滚轮式等速万向节具有较大的承载能力和较高的刚度，可以承受较大的转动载荷。
3. 等速传动：三枢轴球面滚轮式等速万向节在传递动力和转动力矩的过程中保持等速传动，即输入轴和输出轴的转速比保持不变。
这种等速传动特点使得三枢轴球面滚轮式等速万向节适用于需要稳定传动和精确定位的场合，例如机床、自动化装置等。
4. 高精度和高刚度：三枢轴球面滚轮式等速万向节具有高精度和高刚度的特点，可以实现精确的定位和传动。
它的设计结构使得传动误差小，重复定位精度高。
同时，球面滚轮的设计和高刚度轴承的使用使得三枢轴球面滚轮式等速万向节具有较高的刚度，可以承受较大的转动载荷和抗振能力。
5. 适应性强：三枢轴球面滚轮式等速万向节适应性强，可以适应不同的工作环境和传动要求。
它可以通过调整球面滚轮的位置和角度来实现不同的传动比和承载能力。
同时，三枢轴球面滚轮式等速万向节还可以根据需要进行设计和定制，以满足特殊的传动要求和工作条件。
总结起来，三枢轴球面滚轮式等速万向节具有多自由度、球面滚轮传动、等速传动、高精度和高刚度、适应性强等特点。
它的设计和应用可以满足各种复杂的传动需求，广泛应用于机床、自动化装置、航空航天等领域。
等速万向节的设计
等速万向节的设计
等速万向节是一种用于传递动力的机械装置，其设计可以使两个轴在
不同角度下保持同步旋转，同时还能够承受一定的轴向和径向载荷。
等速万向节广泛应用于汽车、船舶、机械制造等领域，是现代工业中
不可或缺的重要部件。
等速万向节的设计需要考虑以下几个方面：
1.材料选择：等速万向节需要承受较大的载荷，因此材料的选择非常重要。
常用的材料有高强度钢、铸铁、铝合金等。
不同的材料具有不同
的特性，需要根据具体的使用场景进行选择。
2.结构设计：等速万向节的结构设计需要考虑到其承受的载荷、转速、转角等因素。
一般来说，等速万向节的结构包括内外套、球头、球座、弹簧等部件。
其中，球头和球座的设计非常重要，需要保证其能够承
受较大的径向和轴向载荷，并且能够保持良好的运动平衡。
3.制造工艺：等速万向节的制造工艺需要保证其精度和可靠性。
一般来说，等速万向节的制造需要采用精密加工工艺，如数控加工、热处理等。
同时，制造过程中还需要进行严格的质量控制，以确保产品的质
量和可靠性。
总之，等速万向节的设计需要考虑到多个因素，包括材料选择、结构设计和制造工艺等。
只有在这些方面都得到了充分的考虑和优化，才能够设计出高质量、高可靠性的等速万向节产品。
球笼(等速万向节)技术资料
球笼（等速万向节）技术资料本为主要介绍等球笼(以下称等速万向节)，的相关技术参数及分析资料。
第一节等速万向节设计的最新动态与方向等速万向节广泛应用于前置前驱轿车的转向驱动桥中。
驱动桥中。
靠近车轮侧，一、靠近车轮侧，即外侧的等速万向节通常采用Birfield(固定型)球笼式万向节，(固定型)球笼式万向节，通常采用允许传动轴(驱动轴)夹角变化。
允许传动轴(驱动轴)夹角变化。
桑塔纳2000奥迪、奥拓、丰田、2000、桑塔纳2000、奥迪、奥拓、丰田、日产等上海捷迈公司生产的固定型球笼式万向节InnerRaceBallsCageOuterRace圆弧槽滚道型球叉式万向节，圆弧槽滚道型球叉式万向节，也是等速万向但每次只有两个钢球传力，节，但每次只有两个钢球传力，传递转矩能力较小;钢球磨损较快，使钢球与滚道间的预紧较小;钢球磨损较快，力减小，会破坏传动的等速性。
力减小，会破坏传动的等速性。
不适合高速和连续运转工况，较少采用。
连续运转工况，较少采用。
二、靠近差速器侧，即内侧的等速万向节靠近差速器侧，通常采用三叉式(三球销式通常采用三叉式(三球销式，Tripod)或伸缩)型球笼式万向节允许传动轴(驱动轴)万向节，型球笼式万向节，允许传动轴(驱动轴)长度和夹角的变化，夹角的变化，以补偿由于前轮跳动和载荷变化引起的轮距变化。
起的轮距变化。
三球销式组成：三球销支架、三个滚柱轴承、万向节壳。
组成：三球销支架、三个滚柱轴承、万向节壳。
壳为主动件，壳为主动件，沿内圆周均匀开有三条平行于轴线的槽;支架的内花键孔与传动轴内端花键配合，线的槽;支架的内花键孔与传动轴内端花键配合，球销垂直于半轴轴线，滚柱轴承可沿球销移动，球销垂直于半轴轴线，滚柱轴承可沿球销移动，还由平行槽带动运动。
还由平行槽带动运动。
PlungeJoint运动：当车轮向上跳动时，轮毂和传动轴的距运动：当车轮向上跳动时，离变大，三销轴向外移动。
离变大，三销轴向外移动。
等速万向节市场分析报告
等速万向节市场分析报告1.引言1.1 概述等速万向节是一种用于传递动力和扭矩的机械装置，常见于汽车和工业机械中。
它的主要功能是在两个轴线之间传递动力，并且允许它们在不同的角度和轴线上旋转而不影响动力传递的效率。
本报告将对等速万向节市场进行深入分析，包括市场现状、竞争对手分析以及市场趋势。
通过对市场的全面了解，我们将对市场发展前景进行展望，并提出相关建议。
1.2 文章结构文章结构部分的内容可以包括对整篇文章的章节安排和内容概述。
可以写成：文章结构：本文主要分为引言、正文和结论三个部分。
引言部分将介绍本文的概述、文章结构和目的，引出文章的主题和背景。
正文部分将详细介绍等速万向节的定义与功能、市场现状分析以及竞争对手分析与市场趋势。
结论部分将对市场发展前景展望，并提出建议和总结全文内容。
通过以上结构，读者可以清晰地了解本文的内容和逻辑结构。
1.3 目的本报告的目的是通过对等速万向节市场的深入分析，了解当前市场状况和趋势，掌握竞争对手的情况，评估市场发展前景，并就目前市场存在的问题提出建议。
通过本报告的撰写，希望能够为相关行业提供参考，为企业制定市场策略和决策提供有力的支持。
同时也为相关从业人员提供宝贵的市场分析信息，促进行业的健康发展。
1.4 总结在本文中，我们对等速万向节市场进行了深入的分析和探讨。
通过对等速万向节的定义与功能进行了解，并对市场现状进行了全面的分析，我们认识到等速万向节作为汽车传动系统的重要组成部分，在汽车行业的发展中具有重要地位。
我们也对竞争对手的分析与市场趋势进行了研究，了解到市场竞争激烈，但也存在着发展机遇。
通过对市场发展前景进行展望，我们认为等速万向节市场仍然具有较大的发展空间和商机，在技术创新和市场需求的推动下将迎来更好的发展。
在此基础上，我们提出了一些建议和展望，希望能够为等速万向节行业的发展提供一些参考和帮助。
总的来说，通过本次等速万向节市场分析，我们对该行业有了更全面的了解，也为该行业的未来发展提出了一些看法和建议。
等速万向节简介
等速万向节简介对于FF （发动机前置、前驱）及4WD（四轮驱动）型汽车来讲。
其前轮必须具有转向和驱动两种功能，既要求车轮能在一定的转角范围内任意偏转某一角度，又要求半轴在车轮偏转过程中以相同的角速度不断地把动力从主减速器传到车轮。
在这样两个轴线不重合，且位置还经常变化的两轴间传递动力的机构就是等速万向节。
转向驱动桥半轴不能制成整体而要分段，在车轮和半轴间用等速万向节将两者联接起来。
即使采用后轮驱动，使用独立悬挂，车轮和半轴轴线不重合，也需等速万向节传动。
1.等速万向节早期的发展历史球式等速万向节的创造性发展可以追溯到1908年美国人William Whitney 的著作。
其提出利用钢球和球形窝来代替轮齿传动，后来弧形滚道原理引导了整体式万向节的飞跃发展。
1923年，Carl Weiss在继承William Whitney思想的基础上，克服了“钢球的位置在同轴轨道上不确定”的缺点，开发了球叉式等速万向节，但是其带有自身的缺点：万向节的铰接角大约只有30°。
1927年，福特工程师Alfred Rzeppa为钢球导向采用了辅助控制装置，通过带有分度杆控制的球笼为钢球导向，这即是球笼式等速万向节。
1933年，Bernard Stuber对球笼式等速万向节进行改进，使得内外滚道球心轨迹发生交叉，随后问世的Rzeppa万向节的铰接角达到45°2.等速万向节的基本类型及特点等速万向节的工作原理基本上有两类：一类是根据双十字万向节可以达到等速的原理，将中间传动轴尽量缩短而形成复式万向节；另一类是万向节在工作时，使所有传力点永远位于两轴交角的平分面上而使两轴角速度相等，根据此原理设计的万向节有球叉式和球笼式万向节。
等速万向节基本类型：等速万向节按工作时运动情况可分为固定型等速万向节和可伸缩型等速万向节中心固定型分为BJ、RF和GE三种结构类型，其允许的两轴间相对转角较大，可达30°~50°，但主、从动轴间没有轴向移动；伸缩型分为DOJ、TJ、VL和GI四种结构类型，其工作特点是两轴之间有相对轴向移动，但允许的两轴间的相对转角不能太大，一般不超过20°现代轿车上一般采用可伸缩型等速万向节常和固定型等速万向节组合使用。
等速万向节传动轴总成结构主参数的最优化设计
等速万向节传动轴总成结构主参数的最优化设计（原创实用版）目录1.等速万向节传动的概述2.等速万向节传动轴总成结构主参数的最优化设计2.1 传动轴总成结构的主要参数2.2 优化设计方法2.3 最优化设计的验证正文一、等速万向节传动的概述等速万向节传动是一种在传动过程中，使得输出轴和输入轴的角速度始终相等的传动方式。
这种传动方式广泛应用于汽车驱动轴、船舶推进器等领域。
等速万向节传动能够保证传动过程中的平稳性和可靠性，从而提高整个传动系统的工作效率和性能。
二、等速万向节传动轴总成结构主参数的最优化设计2.1 传动轴总成结构的主要参数在等速万向节传动轴总成结构中，主要的参数包括：万向节的类型、尺寸和材料；传动轴的直径、长度和材料；轴承的类型、尺寸和材料；以及密封件的类型和材料等。
这些参数对等速万向节传动的性能和可靠性有着重要的影响。
2.2 优化设计方法为了提高等速万向节传动轴总成结构的性能和可靠性，需要对其主要参数进行最优化设计。
最优化设计方法可以分为两类：一类是基于数学模型的优化设计，另一类是基于实验数据的优化设计。
基于数学模型的优化设计，主要是通过建立等速万向节传动轴总成结构的数学模型，然后运用数学方法和数值计算方法进行优化求解。
这种方法的优点是计算精度高，缺点是需要建立准确的数学模型，并对模型的参数进行精确的数值计算。
基于实验数据的优化设计，主要是通过进行大量的实验测试，然后运用统计方法和数据挖掘方法进行优化求解。
这种方法的优点是实验数据准确，缺点是实验过程耗费时间和资源。
2.3 最优化设计的验证最优化设计完成后，需要对其进行验证。
验证的主要方法有：模拟仿真验证、实验验证和实际应用验证。
模拟仿真验证主要是通过数学模型进行仿真实验，验证最优化设计的正确性和有效性；实验验证主要是通过实验设备进行实验测试，验证最优化设计的正确性和有效性；实际应用验证主要是通过实际应用，验证最优化设计的正确性和有效性。
等速万向节
a 所 以 轴 与 b 轴 之 间 的 偏 转角 度 越 大
旋转 角
:
图1
球槽 式等速 万 向 节
度 的 速度 也 越 大 用 图 3 表 示 它们 之间 的关系
a
。
,
则
辅 乙V O W
乙YO Z
`
=
乙WO X
“
二
乙XO Y
一
、
十 字 轴 式 万 向 节 的不 等 速 性
,
=
=
`
45
b轴 乙 V
0 X
。
( 发动 机 前 置
,
后 轮驱 动
,
动
a
。
b 轴 为 输 出轴
。
,
在 B 面 上 作 旋 转运 动
,
当
,
, 但 为 独 立 悬 挂 ) 都 采 用 等 速万 向 节 如 图 1 所 示 其 优 点 是 克服 了 不 等速 万 向 节 传 动 中
轴 和 b 轴 处 于 同 一直 线 时
轴 旋 转从 V 至 W ( 4 5 )
一
地平 线 ( S k y
O “ 冠 (C r o
—— 一
o c c o
一
) 一
-
一
)
、
高尔
(好
o
`f , ☆
. .
、
贝塔 ( B
.
e
,a
)
) 件 严
a
·
.
、
宇
m 巴竺 : )n a. Nhomakorabea.
.
.
-
—
)
-
—
a 夕 卡利 那 ( C r `
、
等速万向节结构原理分析及应用
诚信声明本人郑重声明：本论文及其研究工作是本人在指导教师的指导下独立完成的，在完成论文时所利用的一切资料均已在参考文献中列出。
本人签名：年月日毕业设计任务书设计题目：等速万向节结构原理分析及应用系部：机械工程系专业：机械设计制造及其自动化学号： 112011201学生：指导教师（含职称）：（高工）1．课题意义及目标通过调研和查阅相关资料文献，掌握等速万向节的结构和原理，了解其在汽车上的主要用途。
应用所学相关基础知识和专业知识进行结构与原理分析。
应用CAD三维技术动态模拟等速万向节工作原理与运动轨迹，编写计算说明书，编写毕业设计论文。
2．主要任务1）掌握汽车等速万向节的结构及工作原理。
绘制结构简图和原理简图；2）绘制等速万向节总图；3）了解等速万向节失效模式并分析原因；4）了解等速万向节常用材料及制造、热处理工艺要求；5）动态模拟等速万向节工作原理与运动轨迹，编写计算说明书；6）编写毕业设计论文，总结设计取到的效果与体会，提出自己的论点和改进建议等3．主要参考资料[1] 刘惟信. 汽车设计. 清华大学出版社. 2001[2] 余志生. 汽车理论. 机械工业出版社. 2000[3] 陈家瑞. 汽车构造. 人民交通出版社. 2006[4] 成大先. 机械设计手册. 化学工业出版社. 2008.4．进度安排审核人：年月日等速万向节结构原理分析及应用摘要:本课题来源于学校的合作伙伴江铃重型汽车有限公司。
传动系统作为保证车辆正常行驶运行的一个重要组成部分，该系统中最重要的构件是万向节，而等速万向节又是万向节中的一种特殊形式。
本课题即以Birfield球笼式等速万向节为研究对象，并在理论分析的基础上，建立了三维模型。
首次全面深入的对其结构原理、等速性、受力情况、效率、使用寿命、NVH现象以及热处理工艺进行了全面分析。
并有针对的对其存在的NVH问题提出一定的解决对策和改进意见。
关键词：等速万向节，效率，使用寿命，NVH现象，热处理工艺Constant-velocity joint structure principle analysis and application Abstract: This topic is derived from Jiangling heavy automobile co. LTD, the partner of our school. Transmission system is an important part guaranteeing the formal operation of vehicles. The most important component in the system is universal joint, while the constant speed universal joint is a special form of universal joint.Regarding Birfield ball cage pattemed constant speed universal joint as the research object, on the basis of theoretical analysis, this topic set up the three-dimensional model. It is the first time to have a comprehensive analysis for its structure principle, constant speed, force efficiency, service life, NVH phenomenon and the heat treatment process. It also has carried on some methods and improvements for specific NVH problems in it. Keywords: Constant-velocity joint, efficiency, service life, NVH phenomenon, heat treatment目录1 绪论 (1)1.1 引言 (1)1.2 万向节简介 (1)1.2.1 十字轴式万向节 (3)1.2.2 挠性万向节 (4)1.2.3 准等速万向节 (4)1.2.3 等速万向节 (5)1.3 万向节国内外发展现状 (7)1.4 本课题研究的内容 (9)1.5 本课题研究的目的和意义 (9)2 等速万向节等速性研究 (10)3 等速万向节几何尺寸设计 (11)3.1 CAD参数化设计 (11)3.2 参数化建模技术 (12)3.3 等速万向节三维参数化模型的建立 (13)3.3.1 建立参数化图元 (13)3.3.2 球笼式等速万向节三维实体模型装配 (13)4 等速万向节的受力、效率和寿命 (15)4.1 万向节受力分析 (15)4.1.1 接触应力 (15)4.1.2 折弯阻力 (15)4.2 万向节的效率 (15)4.3 万向节的寿命 (16)5 等速万向节的失效形式及NVH现象 (17)5.1 等速万向节失效形式 (17)5.2 NVH现象及产生原因 (17)5.2.1 产品设计 (17)5.2.2 制造工艺 (17)5.2.3 质检误差 (17)5.2.4 使用环境 (18)5.3 解决对策 (18)6 等速万向节常用材料及热处理加工工艺 (19)7 等速万向节的其它问题 (23)7.1 产品的密封和润滑 (23)7.2 产品的松紧度标准 (23)7.3 左右轴的等长化 (23)7.4 产品的小型化 (23)8 等速万向节改进意见 (24)9 结论 (25)参考文献 (26)致谢 (28)1 绪论1.1 引言我国轿车行业虽然比国外起步晚一些，但是发展潜力和空间却很大。
等速万向节名词解释
等速万向节名词解释
等速万向节是指一种连接两个轴之间传递动力和扭矩的机械装置，它实现了轴之间的柔性连接，使得在轴的转动过程中，两个轴的转速可以不同而不会产生滑动或卡顿，因此被广泛应用于工程机械、汽车等领域。
等速万向节由内外壳体、滚子、轴承和密封圈等组成，其中滚子和轴承起到了传递动力和扭矩的作用，密封圈则可以防止外界污染物进入。
相对于其他型式的联轴器，等速万向节具有传递扭矩大、转动灵活等优点，因此在一些特殊的工作环境下被广泛采用。
等速万向节工作原理
等速万向节工作原理
等速万向节是一种用于传递力矩和旋转方向变化的机械装置。
它的工作原理基于两根轴的相对旋转，其中一根轴的输出转速为恒定值，而另一根轴的转速则可以变化。
等速万向节的主要组成部分包括两根轴、外套管和滚柱。
其中一根轴被称为输入轴，另一根轴被称为输出轴。
外套管包围着输入轴和输出轴，并且与它们都可以自由旋转。
滚柱则位于外套管内部，并连接了输入轴和输出轴。
当输入轴旋转时，滚柱在外套管内滚动，并将旋转方向传递到输出轴上。
由于外套管的旋转速度是恒定的，所以输出轴的转速也是恒定的。
无论输入轴如何旋转，输出轴的转速都不会改变。
等速万向节之所以能够实现等速转动，是因为滚柱的滚动路径是一条曲线，该曲线能够保持输入轴和输出轴之间的角速度不变。
滚柱的几何形状和轨迹是精确设计的，以确保输出轴始终保持恒定的转速。
总之，等速万向节通过利用滚柱的滚动路径来传递力矩和旋转方向的变化，实现了输入轴和输出轴之间的等速转动。
这种机械装置广泛应用于各种工业和交通领域，如汽车传动系统、飞机发动机和机械设备中。
双联式准等速万向节允许工作角度
双联式准等速万向节是一种能够允许工作角度的机械元件，其在汽车、机械设备等领域具有广泛的应用。
本文主要围绕双联式准等速万向节的定义、结构特点、工作原理以及应用领域等方面展开详细的介绍，以便读者对该机械元件有更深入的了解。
一、定义双联式准等速万向节是一种能够实现工作角度传递的机械元件。
它由内外球体、球笼、外套管和轴承等部件组成，能够在一定范围内承受工作角度的变化，从而实现传递动力和转向的功能。
双联式设计使得其在工作过程中能够保持相对稳定的转速，并且具有良好的耐磨性和耐腐蚀性。
二、结构特点1. 内外球体：双联式准等速万向节的内球体和外球体通常由高强度合金钢制成，具有较好的承载能力和抗疲劳性能。
2. 球笼：球笼是连接内外球体的关键部件，其结构设计能够有效减小装配误差和摆动角度，保证传递动力时的稳定性。
3. 外套管：外套管一般采用优质钢管制成，具有较高的抗拉强度和耐磨性，能够有效防止灰尘和杂质的进入，延长使用寿命。
4. 轴承：双联式准等速万向节内部配有特制轴承，其摩擦小、耐磨损、耐高温等特点能够保证传动效率和稳定性。
三、工作原理双联式准等速万向节的工作原理主要依靠内外球体和球笼的相互配合。
当传动角度发生变化时，球笼能够自由滚动，并通过内外球体实现角度的传递和转向。
外套管和轴承的保护能够确保内部机构不受外部环境的影响，保持稳定的工作状态。
四、应用领域双联式准等速万向节在汽车、船舶、工程机械、农业机械等领域具有广泛的应用。
在汽车驱动系统中，双联式准等速万向节可以实现驱动轴和差速器之间的动力传递，保证车辆在转向时能够保持稳定的转速和扭矩，提高行驶的平稳性和舒适性。
在农业机械中，双联式准等速万向节能够有效抵御外部环境的影响，保证耕作机械在不同地形和作业条件下的稳定性和可靠性。
总结：双联式准等速万向节作为一种能够允许工作角度的机械元件，在现代工程技术中具有重要的地位和作用。
通过本文对其定义、结构特点、工作原理和应用领域的介绍，相信读者对双联式准等速万向节有了更清晰的认识。
等速万向节的设计
等速万向节的设计1. 简介等速万向节是一种常见于机械传动系统中的重要组件，它的设计对于保证传动效率、降低噪音和振动具有重要意义。
本文将深入探讨等速万向节的设计原理、结构特点以及在各种应用场景下的设计考虑因素。
2. 等速万向节的工作原理等速万向节通过连接两个轴的非共线的轴段，实现了轴的旋转和转角传递，并且保持了旋转速度的恒定。
其工作原理可以分为以下几个重要步骤：2.1. 旋转接触点的变化在等速万向节中，两个轴之间的连接处包含了一个或多个球体，在传动过程中，这些球体会不断地在两个轴之间进行滚动。
通过球体的滚动，实现了两个轴的转速传递，并且消除了因轴的非共线而引起的转角变化。
2.2. 分离区的设计为了保证等速万向节的传动效果，需要在球体滚动的过程中，保持轴的传动角度处于接近90度的状态。
为了实现这一点，通常会在等速万向节的结构中引入分离区，通过调整分离区的位置和形状，使得两个轴连接处的传动角度保持稳定。
2.3. 传动效率与相位误差在等速万向节中，为了实现轴的等速传动，需要保证传动效率的最大化，并且控制轴之间的相位误差。
通过优化等速万向节的结构设计，选择合适的球形接触点和合理的分离区形状，可以显著提高传动效率并减小相位误差。
3. 等速万向节的结构特点等速万向节的结构特点对于其传动性能至关重要，以下将从几个方面进行探讨。
3.1. 球体与轴的匹配等速万向节中的球体与轴的匹配是保证传动效果的关键。
球体的直径和形状应与轴的接触面相匹配，以实现最佳的传动效率和接触性能。
此外，球体与轴之间的润滑剂也需要适当选择，以减小接触面的摩擦和磨损。
3.2. 分离区的设计等速万向节中的分离区设计直接影响着传动角度的稳定性。
合理的分离区可以保持两个轴的传动角度接近90度，并且减小相位误差。
分离区通常采用锥形或曲面形状，不同的设计对传动性能有着不同的影响，需要根据具体应用场景进行选择。
3.3. 结构材料的选择等速万向节的结构材料选择包括球体、连接件和外壳等。
2024年等速万向节市场规模分析
2024年等速万向节市场规模分析简介等速万向节作为传动机构中重要的零部件之一，广泛应用于汽车、工程机械、船舶等领域。
本文将对等速万向节市场规模进行分析。
1. 市场概况•等速万向节是一种通过内外球的滚动实现传动的装置，具有能够使两个轴线角度自由变化且输出转速恒定的特点。
•等速万向节市场包括原始设备制造商(OEM)市场和售后市场，主要应用领域为汽车、工程机械、船舶等。
2. 市场规模分析2.1 OEM市场规模•OEM市场是等速万向节市场的主要组成部分，其规模受到汽车、工程机械、船舶等消费行业的影响。
•随着全球汽车产业的快速发展，汽车制造业的需求推动了等速万向节市场的增长。
尤其是在新能源汽车领域，等速万向节的需求不断增加。
•工程机械行业也是等速万向节市场的重要需求方，其发展与基础建设和工程建设密切相关。
近年来，国内工程机械市场快速增长，进一步推动了等速万向节市场的扩大。
•船舶行业对于等速万向节的需求主要来自船舶传动系统，船舶行业的发展对等速万向节市场产生了积极的影响。
2.2 售后市场规模•售后市场是等速万向节市场的另一个重要组成部分，主要包括维修、更换和升级等方面的需求。
•随着现有设备老化和技术进步，等速万向节的需求逐渐增加。
特别是在工业生产设备和交通运输设备等领域，售后市场规模愈发庞大。
3. 市场趋势分析•随着汽车工业向智能化、电动化的方向发展，等速万向节市场将迎来更多的发展机遇。
新能源车的普及、自动驾驶技术的成熟等，都将推动等速万向节市场的进一步扩大。
•随着工程机械行业的持续发展，基础设施建设和农业现代化的推进，等速万向节市场有望保持稳定增长。
•船舶行业的繁荣和航运业的发展也将为等速万向节市场提供更多增长空间。
•在售后市场方面，技术升级和设备更新的需求将持续推动等速万向节市场的发展。
4. 发展机遇与挑战•发展机遇：智能化和电动化趋势的推动、工程机械和船舶行业的快速发展、售后市场的持续增长等都将为等速万向节市场提供机遇。
等速万向节+德国标准
等速万向节+德国标准等速万向节+德国标准，是汽车零部件中的一种高品质产品。
这种万向节具有高精度、高强度和长寿命等特点，能够确保车辆在不同路况下稳定运行，提高驾驶安全性。
德国标准在汽车零部件领域享有盛誉，其产品以高品质、高精度和高可靠性而著称。
等速万向节作为汽车传动系统中的重要部件，对于保证车辆的稳定性和安全性具有至关重要的作用。
因此，采用德国标准的等速万向节，可以进一步提高汽车的性能和可靠性。
此外，等速万向节在汽车制造过程中需要经过多道工序和严格的质量控制，以确保产品的精度和稳定性。
采用德国标准的等速万向节，可以进一步保证产品的品质和可靠性，提高汽车的安全性和使用寿命。
等速万向节+德国标准是一种高品质的汽车零部件产品，能够提高汽车的性能和可靠性，保证驾驶的安全性和舒适性。
等速万向节+德国标准，不仅仅是一种产品，更是一种对品质的追求和承诺。
它代表了德国制造业的精湛技艺和严谨态度，也体现了对汽车驾驶者的深深关怀。
在汽车工业中，每一个细节都至关重要。
等速万向节作为传动系统的重要部分，其性能和质量直接影响到车辆的行驶安全和驾驶体验。
而德国标准，则是对这种性能和质量的最高保证。
采用等速万向节+德国标准的产品，就像给汽车装上了一颗强大的心脏，能够保证车辆在各种路况下稳定、安全地行驶。
无论是城市道路的堵车，还是乡村道路的崎岖，它都能让驾驶者充满信心，享受驾驶的乐趣。
此外，这种高品质的零部件也有助于提高汽车的燃油经济性，减少磨损和维修成本，为车主带来实实在在的经济效益。
在未来，随着科技的进步和消费者对品质要求的提高，等速万向节+德国标准的产品将会更加普及，成为汽车制造的标配。
而对于我们消费者来说，选择这样的产品，就是选择了一份对品质、对安全、对未来的承诺。
等速万向节
等速万向节的出现，大大推动了前轮驱动汽车和全轮驱动汽车的发展。
前轮驱动用的等速万向节，又分车轮端固定型和差速器端滑动型两种，后者在轴向可以滑动伸缩，以补偿轴向长度的变化。
等速万向节，英文名称：CV Joint (Constant Velocity Joint) 等速万向节，是主动其前桥都装有等速万向节传动轴（驱动兼转向）。
前轮驱动汽车的动力，要从由发动机、变速器和主减速器组成的动力总成直接传送到前轮。而前轮既是驱动轮，又是转向轮，转向时偏转的角度很大，最大可达400以上。这时，就不能采用传统的、偏转角很小的普通万向传动轴了。因为，普通万向节在偏转角大时，会产生转速和扭矩的较大波动。所以，必须应用偏转角大、角速度均匀的等速万向节传动轴才行。
等速万向节是轿车传动系统中的重要部件，其作用是将发动机的动力从变速器传递到两个前车轮，满足轿车传动轴外端转角的要求；将发动机的动力平稳、可靠的传递给车轮；补偿轿车内端悬架的跳动。驱动轿车高速行驶。
用于轿车的等速万向节类型很多，其中应用最多的是球笼式等速万向节和三角架式等速万向节，它主要有滑套、三向轴、传动轴、星形套、保持架、钟形壳主要零件组成。由于等速万向节传递繁重的驱动力矩，随受负荷重，传动精度高，需求量很大，又是安全件，因此其主要零件均采用精锻件加工而成。
等速万向节
图3固定型球笼式万向节固定型球笼式万向节的结构如下图所示。星形套7以内花键与主动轴1相连，其外表 面有6条凹槽，形成内滚道。球形壳8的内表面有相应的6条凹槽，形成外滚道，6个传力钢球分别装在各条凹槽中， 并由保持架4使之保持在一个平面内，动力有主动轴经传力钢球、球形壳输出。
球笼式万向节在两轴最大夹角达到47°的情况下，仍可传递转矩，且工作时，无论运动方向如何，6个钢球 全部传力，与球叉式万向节相比，其承载能力强，结构紧凑，拆装方便，因此应用越来越广泛。
图7球笼式万向节等角速传动原理 内外球面、星形套的外球面和球形壳的内球面，均以万向节中心O为球心， 当两轴夹角变化时，保持架可沿内、外球面滑动，以保持钢球在一定位置。当两轴相交任意角时，总有 ∠COA=∠COB成立，因此，传力钢球的中心C总是位于两轴夹角的平分面上，保证了从动轴与主动轴等角速转动。
感谢观看
图2直槽滚道型球叉式万向节直槽滚道型球叉式万向节的构造如下图所示。两个球叉上的直槽与轴的中心线倾 斜相同的角度，彼此对称。在两球叉间的槽中装有四个钢球。由于两球叉中的槽所处的位置是对称的，这便保证 了四个钢球的中心处于两轴夹角的平分面上。这种万向节加工比较容易，允许的轴间夹角不超过20°，在两叉间 允许有一定量的轴间滑动。直槽滚道型球叉式万向节主要应用于断开式驱动桥中，当半轴摆动时，用它可以补偿 半轴的长度变化而省去滑动花键。
等速万向节
使主动轴与从动轴转速相等的装置
01 概念简介
03 原理
目录
02 分类与结构
等速万向节是将轴间有夹角或相互位置有变化的两轴连接起来，并使两轴以相同的角速度传递动力的装置， 它可以克服普通十字轴式万向节存在的不等速性问题。广泛采用的等速万向节主要有球叉式万向节和球笼式万向 节。
球笼式等速万向节及总成
球笼式等速万向节及其总成一，概况球笼式等速万向节是利用若干钢球分别置于与两轴联接的内外星轮槽内，以实现两轴转速同步的万向联轴器。
其结构主要由外壳（俗称钟形壳或外轮），传力钢球，星形轮（俗称星形套或内轮）和球笼保持架等四部份组成。
1．分类等速万向节按工作性能分为固定型和伸缩型。
等速万向节按在汽车中安装型式和形状分为末端封闭型，轴套型，法兰型，轮盘型。
等速万向节传动轴总成分为前轮驱动和后轮驱动两种。
2．结构型式中心固定型等速万向节（见图1a）分：BJ型（图1b）--球道与钢球的接触形状呈90度四点接触；RF型（图1c）--球道与钢球的接触形状呈球底面接触；及GE型（图2）。
伸缩型等速万向节分：DOJ型（图3）--钢球；TJ型（图4）--三球销；及VL型（图5）和GI型（图6）。
3．安装部分的形式和形状末端封密型（图7），轴套型（图8），法兰型（图9），轮盘型（10）。
4．等速万向节转动轴总成结构分：前轮驱动总成BJ型+DOJ型或RF型+DOJ型的组合（图11）；BJ型+VL型或RF型+VL型的组合（图12）；BJ型+TJ型或RF型+TJ型的组合（图13）。
后轮驱动总成BJ型+DOJ型或RF型+DOJ型的组合（图15）；BJ型+TJ型或RF型+TJ的组合（图16）；VL型+VL型的组合（图17）；TJ型+TJ型的组合（图18）。
5．技术要求，性能要求，外观质量要求，出厂检验和型式检验，标志、包装等要求按JB/T 10189-2000标准。
二, BJ(RF)型球笼万向节的制造BJ(RF)型球笼万向节（俗称外球笼）主要由外轮（钟形壳），星形轮（内轮），保持架，钢球四个零件组成。
其中所用钢球,外轮、内轮、保持架坯料一般属外购件，车、铣、搓、磨等为自主加工。
在加工BJ（RF）型球笼式等速万向节的过程中，决定品质优劣的主要关键：一是必须严格控制外轮和内轮三对球道两钢球距离的公差要求；二是必须严格控制外轮六条球道和内轮六条球道六等分的公差要求；三是必须严格控制外轮内球面中心高与球道中心高和内轮外球面中心高和球道中心高两者偏心距的公差要求；四是严格控制外轮内球面和六条球道的同轴度，内轮外球面和六条球道的同轴度公差要求；五是必须符合原车型对外轮螺栓、外花键及其总长度的装配要求和内轮内花键与芯轴的配合要求。
纳铁福 等速万向节传动轴产品技术参数
纳铁福等速万向节传动轴产品技术参数一、产品概述1. 纳铁福等速万向节传动轴是一种用于车辆传动系统的重要零部件，具有传输动力和扭矩的功能。
其主要特点是能够在传动过程中保持传动轴的同心性和等速性，从而保证车辆行驶时的稳定性和平顺性。
2. 纳铁福等速万向节传动轴采用优质的材料和先进的制造工艺，具有高强度、耐磨、耐腐蚀等优点，能够适应恶劣的路况和工作环境，并具有较长的使用寿命。
3. 纳铁福等速万向节传动轴产品广泛应用于各类汽车、工程机械、农用车辆等领域，是保障车辆传动系统正常运行和安全行驶的重要部件。
二、主要技术参数1. 扭矩传输范围：纳铁福等速万向节传动轴产品能够承受的最大扭矩为XXXX Nm，最小扭矩为XXXX Nm。
2. 同心度：在正常工作状态下，纳铁福等速万向节传动轴能够保持的同心度误差小于XXXX mm。
3. 等速性：在各种工作条件下，纳铁福等速万向节传动轴能够保持的等速性误差小于XXXX rad/s。
4. 耐磨性：纳铁福等速万向节传动轴的摩擦副部件经过特殊处理，能够保证在恶劣路况下的耐磨性，使用寿命长。
5. 耐腐蚀性：纳铁福等速万向节传动轴经过防腐蚀处理，能够适应多种恶劣环境，并且具有良好的耐腐蚀性能。
6. 工作温度范围：纳铁福等速万向节传动轴能够在-40℃至+80℃的温度范围内正常工作。
7. 安装尺寸：根据不同车辆型号和传动系统的要求，纳铁福等速万向节传动轴具有多种安装尺寸可供选择，能够满足不同需求。
三、产品优势1. 高可靠性：纳铁福等速万向节传动轴经过严格的质量控制和性能测试，具有高可靠性和稳定的性能。
2. 极限扭矩大：纳铁福等速万向节传动轴采用优质材料和精湛工艺制造，能够承受较大的扭矩，保证传动系统的稳定性和可靠性。
3. 使用寿命长：纳铁福等速万向节传动轴经过耐磨处理和防腐蚀处理，具有较长的使用寿命，能够降低维护成本。
4. 安装方便：纳铁福等速万向节传动轴具有多种安装尺寸可供选择，安装方便，能够快速替换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

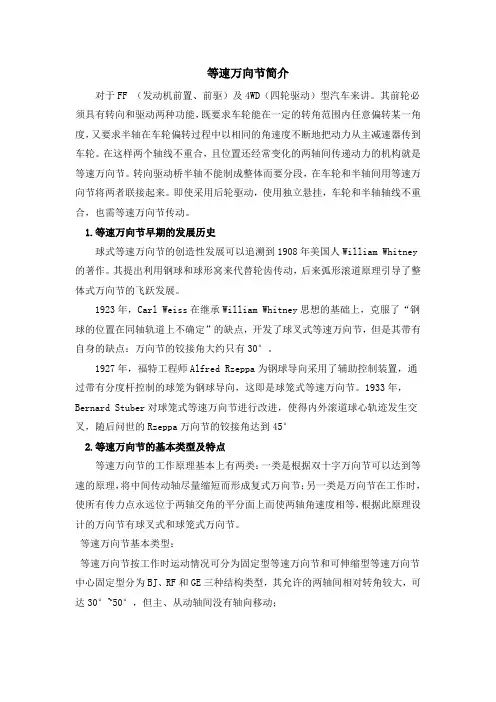

等速万向节简介
对于FF （发动机前置、前驱）及4WD（四轮驱动）型汽车来讲。
其前轮必须具有转向和驱动两种功能，既要求车轮能在一定的转角范围内任意偏转某一角度，又要求半轴在车轮偏转过程中以相同的角速度不断地把动力从主减速器传到车轮。
在这样两个轴线不重合，且位置还经常变化的两轴间传递动力的机构就是等速万向节。
转向驱动桥半轴不能制成整体而要分段，在车轮和半轴间用等速万向节将两者联接起来。
即使采用后轮驱动，使用独立悬挂，车轮和半轴轴线不重合，也需等速万向节传动。
1.等速万向节早期的发展历史
球式等速万向节的创造性发展可以追溯到1908年美国人William Whitney 的著作。
其提出利用钢球和球形窝来代替轮齿传动，后来弧形滚道原理引导了整体式万向节的飞跃发展。
1923年，Carl Weiss在继承William Whitney思想的基础上，克服了“钢球的位置在同轴轨道上不确定”的缺点，开发了球叉式等速万向节，但是其带有自身的缺点：万向节的铰接角大约只有30°。
1927年，福特工程师Alfred Rzeppa为钢球导向采用了辅助控制装置，通过带有分度杆控制的球笼为钢球导向，这即是球笼式等速万向节。
1933年，Bernard Stuber对球笼式等速万向节进行改进，使得内外滚道球心轨迹发生交叉，随后问世的Rzeppa万向节的铰接角达到45°
2.等速万向节的基本类型及特点
等速万向节的工作原理基本上有两类：一类是根据双十字万向节可以达到等速的原理，将中间传动轴尽量缩短而形成复式万向节；另一类是万向节在工作时，使所有传力点永远位于两轴交角的平分面上而使两轴角速度相等，根据此原理设计的万向节有球叉式和球笼式万向节。
等速万向节基本类型：
等速万向节按工作时运动情况可分为固定型等速万向节和可伸缩型等速万向节中心固定型分为BJ、RF和GE三种结构类型，其允许的两轴间相对转角较大，可达30°~50°，但主、从动轴间没有轴向移动；
伸缩型分为DOJ、TJ、VL和GI四种结构类型，其工作特点是两轴之间有相对轴向移动，但允许的两轴间的相对转角不能太大，一般不超过20°
现代轿车上一般采用可伸缩型等速万向节常和固定型等速万向节组合使用。
一方面用来解决运动上的问题，同时也用来降低噪音、振动和减少滑动阻力。
3.等速万向节的设计要求
为了保证等速万向节在汽车行驶中可靠工作，设计时必须满足以下条件[1]：
①保证所有连接两轴的相对位置在预计范围内变化时，能可靠地传递扭矩，并保证所连两轴等速旋转；
②万向节应有足够的强度、刚度和耐久性；
③万向节切向和径向位移的最大值，不应当严重地降低万向节本身及周围零件的工作能力；
④万向节摩擦副在承受高的比压时，润滑要可靠，同时在工作时不应有响声；
⑤万向节能在高温、低温、高湿度气候中正常工作，另外应保证有良好的密封性。
对等速传动轴总成性能参数的检测主要包括摆角、偏转角度矩（又称摆动力矩）、摆动间隙、移动量、移动力、轴向间隙、圆周间隙、滚动矩、扭转疲劳强度和周期循环寿命等[12]。
4.国内外等速万向节的发展现状及新形势
目前世界上生产等速万向节的公司有德国GKN公司、德国ZF公司、日本NTN 公司与美国Dana公司等。
上述公司除了在典型的固定型、伸缩型结构上领先全球，GKN集团和日本NTN公司已研制出AAR型游滑环三柱轴式、FOX型自由摆动轴式以及属于TRJ型中的TG(滚针)型、TB(钢球)型移动节，它们的共同特点是摩擦力、轴向阻力较小，传递扭矩能力增大。
而GKN集团开发的Crosstrack(C 型)和Countertrack(X型)则是按照与传统Rzeppa等速万向节完全不同的原理设计的[9]。
就我国国内生产等速万向节的水平和规模而言，尚处起步阶段，现真正具有大批量生产能力的企业仅数中德合资的上海纳铁福(Shanghai GKN)传动轴有限公司。
然而在等速传动轴产业化生产取得突破的同时，国外面临着以NVH(噪音Noise、振动Vibration、啸声Harshness)为中心的许多亟待解决的问题，而万向节所引起的噪声和振动是这些问题的根源之一[10]。
另外是大活动角化，因为汽车的最小回转半径取决于转向时最大车轮偏角，因而要求外置等速万向节能有尽可能大的活动角，此外还有防护罩耐高温，回转膨胀问题，润滑脂研究等。
汽车产业新形势下的等速万向节也更加趋向轻量化、小型化。
NTN，GKN一直在努力开发新型轻量化的等速万向节产品。
目前国内广泛使用的传统球笼式等速万向节钢球数量为6个,国外公司(如NTN)正在推广生产的轻量化高性能球笼式等速万向节(如EBJ、EUJ、EDJ等系列)，其钢球数量为8个[8]。
同时，由于高频淬火、冷锻等技术的开发，大大降低了生产成本，提高了可靠性。
二、总结
近三十多年来，等速节型式从基本的球笼型、三销型等几种设计，改进扩大到几十种品种，并且各自的规格系列也日臻完善。
在FF及4WD型汽车中等速万向节的作用可见一斑，其优越的动力性、操纵性为用户带来了更多驾驶乐趣。
应该看到，在国内汽车行业升温的同时，自主与创新一直是值得思考的问题。
当前大多数国产汽车采用的等速万向节均为国外的技术成果。
我们应该积极吸收消化国外先进的等速万向节研究成果，在此基础上开发拥有自主知识产权的等速万向节。
三、参考文献
[1]羊拯民.传动轴和万向节[M].北京:人民交通出版社,1986.
[2]伍德荣,等译.万向节和传动轴[M].北京:北京理工大学出版社,1997.
[3]卢曦，周萍，叶宗才.汽车等速万向节的现状与发展[J].机械设计与制造.
2003(3).
[4]王望予.汽车设计[M]. 第四版. 北京：机械工业出版社,2008.
[5]余志生.汽车理论[M]. 第四版，北京：机械工业出版社，2006.
[6]陈家瑞.汽车构造[M]. 第三版. 北京：人民交通出版社，1995
[7]周萍,高海安,卢曦.球笼式等速万向传动轴设计研究[J].机械设计与研
究.2003.
[8]卢曦,郑松林.球笼式等速万向节结构轻量化设计[J].机械设计.2007.
[9]陆中屏.等速节的现状和发展趋势[J].2000.
[10]覃刚.轿车等速万向节动力学仿真分析系统研究及应用[D].华中科技大
学.2003.
[11]李科,何志兵,沈海.等速万向节总成的设计方法[J].轴承.2006.
[12]王阿明.等速万向节驱动轴总成功能测试台的建模与仿真研究[D].上海交通
大学.2010.
[13]邹得和译.GNK推出等速万向节的创新设计[J].汽车与配件.2006.
[14]石宝枢,杨洪香.轿车等速万向节驱动轴总成的设计分析[J].轴承.2000.
[15]金家鼎.桑塔纳轿车传动轴用等速万向节初探[J].上海汽车传动轴厂.2000.
[16]吴社强.汽车构造.底盘部分[M]. 上海：上海科学技术出版社.1997.
[17]吴森,吴义.球笼式等速万向节原理及运动仿真[J].武汉汽车工业大学学
报.2000.。
