PLC课程设计霓虹灯跑马灯
PLC控制跑马灯系统的设计
河南工业职业技术学院2012—2013学年第一学期毕业设计课题名称:PLC控制跑马灯系统的设计设计时间:20012.9.25—20012.10.21 系部:机电工程系班级:机电1003*名:**指导教师:***目录前言 (3)第1章概论 (5)1.1跑马灯系统的意义、现状及要求 (5)1.1.2 技术现状 (5)1.2彩灯的发展 (6)1.2.1 彩灯的最初来源 (6)1.2.2 彩灯给城市带来的五彩缤纷 (6)1.3PLC的发展前景及趋势 (7)1.4PLC的定义及特点 (11)第2章硬件电路的设计 (13)2.1跑马灯电路的设计 (13)2.2开关电路的设计 (14)第3章软件设计 (15)3.1软件设计的方案 (11)3.2PLC结构 (14)3.3工作原理 (15)3.4编程语言 (16)3.5S7-200的指令系统 (18)3.6跑马灯的工作要求 (19)3.7梯形图 (20)结束语 (26)致谢 (27)参考文献 (28)附图 (29)PLC控制跑马灯系统的设计[摘要]本次毕业设计是应用S7-200 PLC跑马灯设计的硬件电路,并利用OB1的梯形图控制程序设计。
通过控制S7-200 PLC的定时继电器的功能来实现各彩灯按一定的规律点亮和熄灭。
接通延迟定时器SD的特点(如果RLO有正跳沿,则接通延迟定时器启动指令,以设定的时间值启动指令的定时器)。
这种控制电路结构简单,可靠性高,应用性强;软件程序适应范围广,对各彩灯按一定的规律点亮和熄灭的控制,只需要改变相应的定时器的时间接通即可。
[关键词] PLC 彩灯梯形图;前言随着科技的飞速发展,无论在日常生活中,还是在工农业发展中,PLC具有广泛的应用。
PLC的一般特点:抗干扰能力强,可靠性极高、编程简单方便、使用方便、维护方便、设计、施工、调试周期短、易于实现机电一体化。
PLC总的发展趋势是:高功能、高速度、高集成度、大容量、小体积、低成本、通信组网能力强。
plc课程霓虹灯控制课程设计
plc课程霓虹灯控制课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理,掌握霓虹灯控制的基础知识;2. 学生能描述霓虹灯控制过程中涉及的传感器、执行器及其工作原理;3. 学生掌握PLC编程软件的使用方法,能编写简单的霓虹灯控制程序。
技能目标:1. 学生能运用PLC技术设计简单的霓虹灯控制电路;2. 学生能通过编程实现霓虹灯的不同亮灭模式;3. 学生具备分析和解决霓虹灯控制过程中常见问题的能力。
情感态度价值观目标:1. 学生培养对自动化技术及PLC控制技术的兴趣和热情;2. 学生认识到PLC技术在现实生活中的广泛应用,增强创新意识和实践能力;3. 学生通过小组合作,培养团队协作精神,提高沟通与表达能力。
课程性质:本课程为实践性较强的课程,结合理论知识与实际操作,培养学生的动手能力和创新能力。
学生特点:学生具备一定的电子技术基础,对PLC技术有一定了解,喜欢动手实践,善于团队合作。
教学要求:教师需引导学生结合理论知识进行实践操作,鼓励学生创新设计,注重培养学生分析问题和解决问题的能力。
在教学过程中,关注学生的学习进度,及时给予指导和反馈,确保课程目标的达成。
二、教学内容1. 理论知识:- PLC基本原理及结构;- 传感器、执行器工作原理及选型;- PLC编程语言及编程方法。
教材章节:第一章 可编程逻辑控制器概述、第二章 传感器与执行器、第三章 PLC编程语言。
2. 实践操作:- 霓虹灯控制电路设计;- PLC编程软件的使用;- 编写霓虹灯控制程序;- 霓虹灯控制电路的调试与优化。
教材章节:第四章 PLC控制系统设计、第五章 PLC控制系统编程与调试。
3. 教学大纲:- 第一周:PLC基本原理及结构学习,认识传感器、执行器;- 第二周:学习PLC编程语言,进行简单的编程练习;- 第三周:霓虹灯控制电路设计,编写控制程序;- 第四周:调试霓虹灯控制电路,优化程序。
教学内容确保科学性和系统性,结合教材章节,让学生在实践中掌握理论知识,提高学生的动手能力和创新能力。
PLC控制技术实训报告(霓虹灯闪烁设计)
目录一.任务书 (2)一、基础实训项目一:变频器对电机的运行控制 (2)二、基础实训项目二:模拟量采集与数据处理的综合应用 (2)三、综合型自主实训项目:霓虹灯控制系统的设计 (3)四、实训报告要求 (3)五、实训进度安排 (4)六、实训考核办法 (4)二.基础实训项目一 (5)2.1 项目名称:变频器对电机的运行控制 (5)2.2 项目实训目的: (5)2.3 项目实训设备 (5)2.4 实现过程 (5)2.4.1 实现过程流程图 (5)2.4.2 I/O分配表 (5)2.4.3 I/O接线图 (6)2.4.4 MM440参数设置 (7)2.4.5 PLC控制程序 (8)2.3.6 调试运行 (9)三.基础实训项目二 (9)3.3 设备 (9)3.4 模拟量输入 (10)3.4.2 实现流程图 (100)3.4.3 I/O接线图 (10)3.4.4 PLC控制程序 (11)3.5 模拟量输出 (11)3.5.1 任务内容 (11)3.5.2 实现流程 (11)3.5.3 PLC控制程序 (11)3.6 调试运行 (12)四.综合型自主实训项目 (13)4.1 项目名称:霓虹灯控制系统的设计 (13)4.2 项目工艺要求 (13)4.3 实现方案 (13)4.3.1 I/O接线图 (13)4.3.2 I/O地址分配 (13)4.3.3 实现流程图 (14)4.3.4 控制程序 (14)4.3.5 调试运行 (18)五.收获、体会 (20)六.参考文献 (21)一.任务书一、基础实训项目一:变频器对电机的运行控制一)实训目的1、进一步巩固掌握PLC基本指令功能的及其运用方法;2、根据实训设备,熟练掌握PLC的外围I/O设备接线方法;3、掌握异步电动机变频调速原理,熟悉变频器的用法。
二)实训设备PLC主机单元模块、电位器、MM440(或MM420)变频器、个人计算机 PC、PC/PPI 编程电缆。
三)工艺控制要求使用变频器实现异步电动机的可逆调速控制,即可以电动机可正反向运行、调速和点动功能。
PLC控制跑马灯系统的设计
河南工业职业技术学院2012—2013学年第一学期毕业设计课题名称:PLC控制跑马灯系统的设计设计时间:20012.9.25—20012.10.21 系部:机电工程系班级:机电1003姓名:杨杰指导教师:朱文琦目录前言 (3)第1章概论 (5)1.1跑马灯系统的意义、现状及要求 (5)1.1.2 技术现状 (5)1.2彩灯的发展 (6)1.2.1 彩灯的最初来源 (6)1.2.2 彩灯给城市带来的五彩缤纷 (6)1.3PLC的发展前景及趋势 (7)1.4PLC的定义及特点 (11)第2章硬件电路的设计 (13)2.1跑马灯电路的设计 (13)2.2开关电路的设计 (14)第3章软件设计 (15)3.1软件设计的方案 (11)3.2PLC结构 (14)3.3工作原理 (15)3.4编程语言 (16)3.5S7-200的指令系统 (18)3.6跑马灯的工作要求 (19)3.7梯形图 (20)结束语 (26)致谢 (27)参考文献 (28)附图 (29)PLC控制跑马灯系统的设计[摘要]本次毕业设计是应用S7-200 PLC跑马灯设计的硬件电路,并利用OB1的梯形图控制程序设计。
通过控制S7-200 PLC的定时继电器的功能来实现各彩灯按一定的规律点亮和熄灭。
接通延迟定时器SD的特点(如果RLO有正跳沿,则接通延迟定时器启动指令,以设定的时间值启动指令的定时器)。
这种控制电路结构简单,可靠性高,应用性强;软件程序适应范围广,对各彩灯按一定的规律点亮和熄灭的控制,只需要改变相应的定时器的时间接通即可。
[关键词] PLC 彩灯梯形图;前言随着科技的飞速发展,无论在日常生活中,还是在工农业发展中,PLC具有广泛的应用。
PLC的一般特点:抗干扰能力强,可靠性极高、编程简单方便、使用方便、维护方便、设计、施工、调试周期短、易于实现机电一体化。
PLC总的发展趋势是:高功能、高速度、高集成度、大容量、小体积、低成本、通信组网能力强。

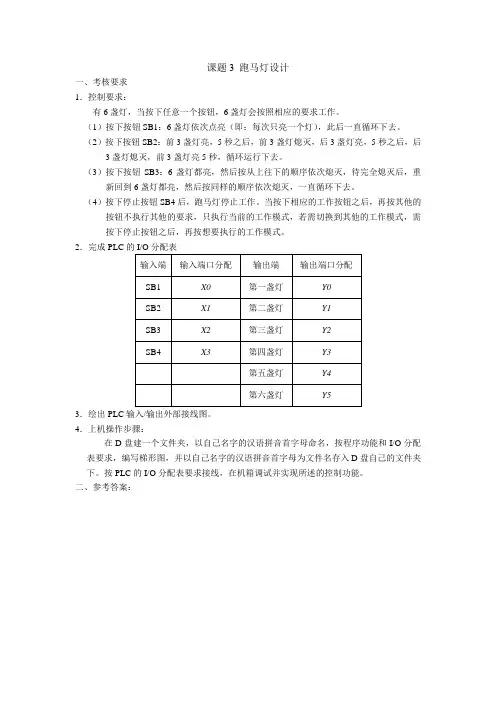

课题3 跑马灯设计
课题3 跑马灯设计
一、考核要求
1.控制要求:
有6盏灯,当按下任意一个按钮,6盏灯会按照相应的要求工作。
(1)按下按钮SB1:6盏灯依次点亮(即:每次只亮一个灯),此后一直循环下去。
(2)按下按钮SB2:前3盏灯亮,5秒之后,前3盏灯熄灭,后3盏灯亮,5秒之后,后3盏灯熄灭,前3盏灯亮5秒,循环运行下去。
(3)按下按钮SB3:6盏灯都亮,然后按从上往下的顺序依次熄灭,待完全熄灭后,重新回到6盏灯都亮,然后按同样的顺序依次熄灭,一直循环下去。
(4)按下停止按钮SB4后,跑马灯停止工作。
当按下相应的工作按钮之后,再按其他的按钮不执行其他的要求,只执行当前的工作模式,若需切换到其他的工作模式,需按下停止按钮之后,再按想要执行的工作模式。
2.完成PLC的I/O分配表
输入端输入端口分配输出端输出端口分配
SB1 X0 第一盏灯Y0
SB2 X1 第二盏灯Y1
SB3 X2 第三盏灯Y2
SB4 X3 第四盏灯Y3
第五盏灯Y4
第六盏灯Y5
3.绘出PLC输入/输出外部接线图。
4.上机操作步骤:
在D盘建一个文件夹,以自己名字的汉语拼音首字母命名,按程序功能和I/O分配表要求,编写梯形图,并以自己名字的汉语拼音首字母为文件名存入D盘自己的文件夹下。
按PLC的I/O分配表要求接线,在机箱调试并实现所述的控制功能。
二、参考答案:。
PLC实验三霓虹灯控制实验报告(程序梯形图){修}
实验项目: 实验三霓虹灯控制实验实验预习报告(上课前完成)、实验目的1熟悉可编程序控制器的编程软件及编程方法。
2 •熟悉可编程序控制器的组成及基本逻辑指令。
3•掌握定时器及计数器的使用方法。
4 •掌握霓虹灯控制电路设计方法。
5.熟悉SFC 编程方法,分析控制过程中的状态及状态的转移条件。
所用实验仪器设备、耗材及数量四、操作方法与实验步骤(详细说明实验的操作过程及注意事项)课程名称:PLC 原理及应用三、实验内容和简单原理 (包括实验电路图及原理说明)内容:1. 2. 3. 4. 5. 6. 7. & 设计一个霓虹灯控制电路,要求按如下方法控制霓红灯 A 、B 、C 的亮灭:A 亮- 秒;B 亮- 秒;C 亮- 秒; ABC 灭一秒; ABC 亮一秒; ABC 灭一秒; ABC 亮一秒; ABC 灭一秒。
实验原理图如图3.1所示(实验原理图中的粗线为实验所需连线 )°灯A 灯E灯C1确定输入与输出量。
2.画该控制过程的状态转移图(SFC)。
3•编写可编程序控制器的梯形图程序或指令表程序。
4•进入FX系列可编程序控制器的编程软件界面,把程序输入计算机。
5•按事先画好的连线图连线,进行PLC实验。
实验报告部分五、实验数据记录及处理(实验前画好表格或坐标图形)(实验结束时交予老师签名)(1)原始数据记录1、I/O分配表2、指令表程序LD M80I 02SET MOLD MOAND T0SET M1RST M0LD M1AND T1SET M2RST M1LD M2AND T2SET M3RST M2LD M0OUT TO K10 LD M1OUT T1 K10 LD M2OUT T2 K10 3、梯形图程序LD M3 OUT Y001 MPS LD M3 AND T6 AND T6 OUT T5 K10 OR M2MRD OUT Y002 ANI T5 ENDOUT T6 K10MPPAND T3SET M0RST M3LD M3OUT T3 K49LD M3AND T6OR M0OUT Y000LD M3AND T6OR M1。
霓虹灯plc控制系统设计课程设计
霓虹灯plc控制系统设计课程设计霓虹灯PLC控制系统设计引言:霓虹灯是一种常见的照明装饰灯具,其独特的亮光效果受到了广大人们的喜爱。
为了实现对霓虹灯的控制,PLC(可编程逻辑控制器)被广泛应用于霓虹灯控制系统的设计中。
本文将介绍霓虹灯PLC控制系统的设计原理、步骤和注意事项。
一、设计原理霓虹灯PLC控制系统的设计原理基于PLC的逻辑控制能力和霓虹灯的特性。
PLC作为一种专用的工控计算机,具有可编程性和高可靠性,能够根据预设的逻辑程序对输入和输出进行控制。
而霓虹灯作为一种发光装置,需要通过电流的控制来实现不同颜色和亮度的变化。
因此,通过将PLC与霓虹灯连接并编写逻辑程序,可以实现对霓虹灯的精确控制。
二、设计步骤1. 确定需求:首先需要明确对霓虹灯的控制需求,包括颜色、亮度、闪烁频率等方面的要求。
同时,还需要考虑系统的可靠性和安全性等因素。
2. 选择PLC:根据需求确定合适的PLC型号和规格。
PLC的选择应考虑其输入输出点数、通信接口、编程环境等因素,以确保能够满足控制系统的要求。
3. 连接电路:将PLC与霓虹灯连接,包括连接输入和输出模块、电源模块和控制信号线等。
在连接电路时,应遵循相关的电气安装规范,并确保电路的可靠性和安全性。
4. 编写逻辑程序:根据需求编写逻辑程序,实现对霓虹灯的控制。
逻辑程序可以使用Ladder图、指令列表或结构化文本等编程语言进行编写。
编写逻辑程序时,应考虑到系统的稳定性和可扩展性,并进行充分的测试和调试。
5. 参数设置:对PLC进行参数设置,包括输入输出模块的配置、通信设置、定时器和计数器等功能的设置。
参数设置应根据实际需求进行,以确保系统能够正常运行。
6. 系统测试:对设计的霓虹灯PLC控制系统进行全面测试。
测试包括功能测试、性能测试和可靠性测试等,以验证系统的正确性和稳定性。
三、注意事项1. 电气安装:在进行电气安装时,应按照相关的安装规范进行,确保电路的可靠性和安全性。
plc霓虹灯课程设计
plc霓虹灯课程设计一、课程目标知识目标:1. 学生能理解PLC(可编程逻辑控制器)的基本原理及其在霓虹灯控制中的应用。
2. 学生能掌握PLC编程软件的使用,并学会编写简单的霓虹灯控制程序。
3. 学生能了解霓虹灯电路的基本构成,以及如何通过PLC实现霓虹灯的开关、亮度调节和动态效果控制。
技能目标:1. 学生能运用PLC进行霓虹灯的创意设计,实现个性化霓虹灯效果。
2. 学生通过实际操作,提高动手能力,培养解决问题的实践技能。
3. 学生学会团队协作,提高沟通与表达能力,共同完成霓虹灯项目。
情感态度价值观目标:1. 学生通过学习PLC霓虹灯制作,培养对电子控制技术的兴趣,激发创新意识。
2. 学生在学习过程中,养成积极思考、勇于尝试、不断探索的良好习惯。
3. 学生能够关注科技发展,认识到PLC技术在现实生活中的应用价值,增强社会责任感。
课程性质:本课程属于电子技术及应用领域,结合PLC技术进行霓虹灯制作,注重实践性、创新性和团队合作。
学生特点:初中年级学生,具有一定的电子知识基础,好奇心强,喜欢动手实践,团队协作意识逐渐形成。
教学要求:教师需关注学生个体差异,因材施教,鼓励学生积极参与,注重理论与实践相结合,提高学生的综合运用能力。
通过课程学习,使学生在掌握PLC霓虹灯制作技能的同时,培养良好的情感态度价值观。
二、教学内容1. PLC基本原理:介绍PLC的组成、工作原理及在自动化控制中的应用。
- 教材章节:第二章 可编程逻辑控制器概述- 内容:PLC的硬件结构、软件编程、输入输出接口、通信接口等。
2. PLC编程软件的使用:学习PLC编程软件的基本操作,编写霓虹灯控制程序。
- 教材章节:第三章 PLC编程软件及应用- 内容:编程软件安装与配置、编程语言(梯形图、指令表等)、程序调试与下载。
3. 霓虹灯电路设计:学习霓虹灯电路的基本构成及原理,掌握通过PLC控制霓虹灯的方法。
- 教材章节:第四章 电气控制电路设计- 内容:霓虹灯电路元件、电路图绘制、PLC控制电路设计。
PLC实训:霓虹灯控制电路
一、实训题目:霓虹灯控制电路实训目的及要求:1、掌握欧姆龙PLC的指令,具有独立分析和设计程序的能力2、掌握PLC梯形图的基本设计方法3、培养分析和解决实际工程问题的能力4、培养程序设计及调试的能力5、熟悉霓虹灯控制电路系统的原理及要求实训设备:1、OMRONPLC及模拟试验装置2、安装有CX-P编程软件的PC机3、PC机与PLC通讯的RS232电缆线实训内容:1、分析工艺过程,明确控制要求控制要求:设计一个霓虹灯控制电路如图5所示,该电路可以控制霓虹灯L1,L2,L3按照如下方式亮灭:(1)L1亮1s(2)L2亮1s(3)L3亮1s(4)三个灯都灭1s(5)三个灯都亮1s(6)三个灯都灭1s(7)三个灯都亮1s(8)三个灯都灭1s(9)1~8循环直到按下关断按钮。
图1霓虹灯控制示意图2、统计I/O点数并选择PLC型号输入:开始按钮00000,复位按钮00001。
输出:彩灯1,彩灯2,彩灯3。
输入一共有2个,考虑到留有15%~20%的余量即2×(1+15%)=2.3取整数3,所以共需3个输入点。
输出共有3个,3×(1+15%)=3.45取整数4,所以共需4个输出点。
可以选OMRON公司的CPM1A/CPM2A型PLC就能满足此例的要求。
4、PLC控制程序设计及分析实现功能:按下开始按钮00000,中间继电器20000自锁,并且启动定时器TIM000,定时1秒,按下复位按钮00001或中间继电器20001带电后,程序复位,或者定时器TIM007定时完毕,程序复位实现功能:中间继电器20000带电后,并且定时器TIM000定时完毕,中间继电器20001自锁,并且启动定时器TIM001,定时1秒,按下复位开关00001或中间继电器20002带电后,程序复位。
实现功能:中间继电器20001带电后,定时器TIM001定时完毕,中间继电器20002自锁,并且启动定时器TIM002,定时1秒,按下复位开关00001或中间继电器20003带电后,程序复位。
PLC控制——跑马灯
PLC控制——跑马灯实验题目:跑马灯1、实验目的及要求实验目的:用PLC构成跑马灯系统控制要求:要求通过启动按钮SB1使得8盏灯按照L0、L1~L7的顺序亮,每隔1S亮一盏灯;再按L7、L6~L1、L0的顺序灭,每隔1S灭一盏灯;如此循环,直至按下停止按钮SB2,全部灯熄灭,停止工作。
I/O分配表:输入输出启动按钮I0.0L0Q0.0停止按钮I0.1L1Q0.1L2Q0.2L3Q0.3L4Q0.4L5Q0.5L6Q0.6L7Q0.72、实验环境(使用的软硬件)PC机,博图软件3、实验原理(1)移位指令移位指令包括无符号数移位和有符号数移位。
其中无符号数移位包含字左移指令、字右移指令、双字左移指令和双字右移指令;有符号数移位包含整数右移指令和双整数右移指令。
*无符号数移位指令。
1字左移指令当允许输入EN位为高电平“1”时,将执行字左移指令,将IN端指定的内容送入累加器1低字中,并左移N端指定的位数,然后写入OUT端指定的地址中。
②字右移指令当允许输入EN的状态为“1”时,将执行字右移指令。
(2)顺序控制设计法所谓顺序控制,就是按照生产工艺预先规定的顺序,在各个输入信号作用下根据内部状态和时间的顺序,在生产过程中各个执行机构自动地有秩序的进行操作。
一般使用顺序控制设计法,都要画出顺序功能图,顺序功能图的结构有单序列、选择序列和并行序列。
单序列没有分支与合并,选择序列的分支不能同时激活,而并行序列的分支可以同时激活。
顺序功能图的组成元素:4、方案设计(程序流程图)5、程序代码6、实验结果(PLCSIM仿真结果)1、按下起动按钮,跑马灯按照顺序点亮;……………………………………………………经过一段时间全部点亮然后跑马灯按照顺序熄灭……………………………………………………经过一段时间全部熄灭然后又重新按照顺序循环点亮:2、按下停止按钮,系统停止运行:7、实验总结1.通过使用顺序功能图可以找出程序的主体流程,实现主体功能,并利用一些程序来帮助完成所有功能;2.通过本次实验,我熟练使用移位功能。
6plc原理与应用课程设计报告霓虹灯闪烁控制系统
《PLC原理及应用》课程设计报告学院:工程学院 ____________专业班级:姓名:________________________学号:_____________________指导教师:_____________________起止日期:2010年6月21日〜2010年7月2日1课程设计目的 .............................................................. 1..2. 课程设计题目和要求 (1)3. 课程设计内容............................................................ 1..3.1霓虹灯的基本结构和工作原理 (2)3.1.1霓虹灯的基本结构 ............................... 错误!未定义书签。
3.1.2霓虹灯的工作原理 ............................... 错误!未定义书签。
3.2 I/O分配...................... 错误!未定义书签。
3.3 PLC型号的选择................. 错误!未定义书签。
3.4控制程序....................... 错误!未定义书签。
3.4.1顺序功能图..................... 错误!未定义书签。
3.4.2语句表程序...................... 错误!未定义书签。
3.5程序说明 ...................... 错误!未定义书签。
3.6系统调试....................... 错误!未定义书签。
4. 设计总结................................................................. 6..参考书目................................................................... 1...1课程设计目的(1)用PLC勾成霓虹灯闪烁控制系统。
可编程控制器plc霓虹灯课程设计
机电高等专科学校实训设计报告书课程名称:?电气控制与PLC?课题名称:霓虹灯广告屏装置的PLC 控制系部名称:机械工程系专业班级:机制131姓名:学号:指导教师:宋守云2021 年12月27日目录目录1摘要3第1章、引言41.1课程设计的容和要求41.1.1、设计目的:41.1.2、设计要求:41.2 总体设计思路5第2章、霓虹灯PLC控制的设计方案52.1 设计原理及方案选择52.2设计流程图6第3章、硬件、软件设计73.1、硬件电路设计73.2、I/O地址分配;83.2.1、I/O地址分配表83.2.2、I/O地址分配图93.3、程序的设计93.4、程序容10第4章、程序调试104.1、调试概述104.2、调试要求114.3、调试过程114.4、确定程序11第5章、心得体会125.1、结论125.2辞和体会12附录1、参考文献13附录2、程序清单14摘要为展现商家的形象和“品位〞,在夜晚展现出一个美好的夜一般都会采用“个性〞霓虹灯广告屏来装饰商场。
这就涉及到如何去控制商家所需的霓虹灯的亮灭、闪烁时间及流动方向等诸多控制问题。
如何去快捷、可靠、简单的去控制,成为人们考虑的重点。
PLC是一种用程序来改变控制功能的工业控制计算机,霓虹灯和流水灯的亮灭、闪烁时间及流动方向等,均可以通过PLC来到达控制的要求。
本课程设计根据课题上的5点要求,进展I/O口估算,并选择PLC型号、绘制流程图和设计梯形图。
以及编写程序清单、调试程序、修改程序并最终确定程序,最终实现课程要求。
在编写程序的时候用到了计数器和比拟指令,使程序简洁明了。
根本实现对霓虹灯的正确、简洁、稳定的控制。
附加时序:每个灯均闪烁两次再亮。
关键词:广告屏;PLC控制;计数器;比拟指令第1章、引言1.1课程设计的容和要求1.1.1、设计目的:设计一个霓虹灯广告屏装置的PLC 控制系统。
该广告屏共有8 根灯管,每根灯管显示一个汉字,如以下列图所示:1.1.2、设计要求:1、该广告屏8 根灯管亮灭的根本时序为:第1 根亮→2 亮→3 亮→……→第8 根亮,时间间隔为1s ,全亮后,显示3s ,再反过来从8 →7 →……→1 按1s 间隔顺序熄灭,全灭后停亮2s ;再从第8 根开场亮,顺序点亮7 →6 →……→1 ,时间间隔1s ,显示5s ,再从1 →2 →……→8 按1s 间隔顺序熄灭,全灭后停亮2s ,然后重复运行,周而复始。
PLC控制——跑马灯
实验题目:跑马灯1、实验目的及要求实验目的:用PLC构成跑马灯系统控制要求:要求通过启动按钮SB1使得8盏灯按照L0、L1~L7的顺序亮,每隔1S亮一盏灯;再按L7、L6~L1、L0的顺序灭,每隔1S灭一盏灯;如此循环,直至按下停止按钮SB2,全部灯熄灭,停止工作。
I/O分配表:输入输出启动按钮I0.0L0Q0.0停止按钮I0.1L1Q0.1L2Q0.2L3Q0.3L4Q0.4L5Q0.5L6Q0.6L7Q0.72、实验环境(使用的软硬件)PC机,博图软件3、实验原理(1)移位指令移位指令包括无符号数移位和有符号数移位。
其中无符号数移位包含字左移指令、字右移指令、双字左移指令和双字右移指令;有符号数移位包含整数右移指令和双整数右移指令。
*无符号数移位指令。
1字左移指令当允许输入EN位为高电平“1”时,将执行字左移指令,将IN端指定的内容送入累加器1低字中,并左移N端指定的位数,然后写入OUT端指定的地址中。
②字右移指令当允许输入EN的状态为“1”时,将执行字右移指令。
(2)顺序控制设计法所谓顺序控制,就是按照生产工艺预先规定的顺序,在各个输入信号作用下根据内部状态和时间的顺序,在生产过程中各个执行机构自动地有秩序的进行操作。
一般使用顺序控制设计法,都要画出顺序功能图,顺序功能图的结构有单序列、选择序列和并行序列。
单序列没有分支与合并,选择序列的分支不能同时激活,而并行序列的分支可以同时激活。
顺序功能图的组成元素:4、方案设计(程序流程图)5、程序代码6、实验结果(PLCSIM仿真结果)1、按下起动按钮,跑马灯按照顺序点亮;……………………………………………………经过一段时间全部点亮然后跑马灯按照顺序熄灭……………………………………………………经过一段时间全部熄灭然后又重新按照顺序循环点亮:2、按下停止按钮,系统停止运行:7、实验总结1.通过使用顺序功能图可以找出程序的主体流程,实现主体功能,并利用一些程序来帮助完成所有功能;2.通过本次实验,我熟练使用移位功能。
PLC实验三霓虹灯控制实验报告(程序梯形图){修}
课程名称:PLC原理及应用实验项目:实验三霓虹灯控制实验实验预习报告(上课前完成)一、实验目的1.熟悉可编程序控制器的编程软件及编程方法.2.熟悉可编程序控制器的组成及基本逻辑指令。
3.掌握定时器及计数器的使用方法。
4.掌握霓虹灯控制电路设计方法。
5.熟悉SFC编程方法,分析控制过程中的状态及状态的转移条件。
二、所用实验仪器设备、耗材及数量三、实验内容和简单原理(包括实验电路图及原理说明)内容:设计一个霓虹灯控制电路,要求按如下方法控制霓红灯A、B、C的亮灭:1.A亮一秒;2.B亮一秒;3.C亮一秒;4.ABC灭一秒;5.ABC亮一秒;6.ABC灭一秒;7.ABC亮一秒;8.ABC灭一秒.实验原理图如图3。
1所示(实验原理图中的粗线为实验所需连线).四、操作方法与实验步骤(详细说明实验的操作过程及注意事项)1.确定输入与输出量。
2.画该控制过程的状态转移图(SFC)。
3.编写可编程序控制器的梯形图程序或指令表程序.4.进入FX系列可编程序控制器的编程软件界面,把程序输入计算机。
5.按事先画好的连线图连线,进行PLC实验。
实验报告部分五、实验数据记录及处理(实验前画好表格或坐标图形)(实验结束时交予老师签名)(1)原始数据记录1、I/O分配表类别元件PLC元件作用输入单脉冲信号M8002 启动L1 Y000 灯A亮L2 Y001 灯B亮L3 Y002 灯C亮2、指令表程序LD M8002 LD M3 OUT Y001 SET M0 MPS LD M3 LD M0 AND T6 AND T6 AND T0 OUT T5 K10 OR M2 SET M1 MRD OUT Y002 RST M0 ANI T5 ENDLD M1 OUT T6 K10AND T1 MPPSET M2 AND T3RST M1 SET M0LD M2 RST M3AND T2 LD M3SET M3 OUT T3 K49RST M2 LD M3LD M0 AND T6OUT TO K10 OR M0LD M1 OUT Y000OUT T1 K10 LD M3LD M2 AND T6OUT T2 K10 OR M13、梯形图程序3、PLC接线图(2)数据处理与分析教师签名:六、回答思考题1.添加一个启动和停止按钮,程序该如何改动?将原梯形图程序第一行改为下图:X0为启动按钮,X1为停止按钮2.试述使用定时器进行程序控制的方法?用定时器组成闪烁电路;用多个定时器组合实现较长时间的延时;用定时器和计算器组合,实现长延时功能电路。
霓虹灯plc课程设计
霓虹灯plc课程设计一、课程目标知识目标:1. 学生能够理解霓虹灯PLC(可编程逻辑控制器)的基本原理,掌握霓虹灯电路的控制流程。
2. 学生能够掌握PLC编程的基本指令,并能运用这些指令设计简单的霓虹灯控制程序。
3. 学生了解霓虹灯在不同场合的应用,理解其与现代社会生活的紧密联系。
技能目标:1. 学生能够运用PLC编程软件进行霓虹灯控制程序的设计和调试。
2. 学生能够通过小组合作,解决实际霓虹灯控制中遇到的问题,提高问题解决能力。
3. 学生能够运用所学知识,创新设计出具有个性化霓虹灯控制方案。
情感态度价值观目标:1. 学生通过学习霓虹灯PLC控制,培养对电子控制技术的兴趣,激发探索精神。
2. 学生在学习过程中,培养团队合作意识,学会互相尊重、沟通与协作。
3. 学生能够认识到科技与艺术的结合,提高对美的追求,培养创新意识。
本课程针对高年级学生,结合课程性质、学生特点和教学要求,将课程目标分解为具体的学习成果。
旨在通过霓虹灯PLC课程的学习,使学生在掌握专业知识的同时,提高实践操作能力,培养创新精神和团队合作意识。
二、教学内容1. 霓虹灯基础知识:介绍霓虹灯的原理、结构及其在现代社会中的应用。
- 理解霓虹灯的工作原理- 识别霓虹灯的主要部件2. PLC基本原理:讲解PLC的工作原理、结构及其在工业控制中的应用。
- 掌握PLC的基本组成和功能- 了解PLC编程的基本指令3. 霓虹灯PLC控制设计:结合课本内容,学习如何使用PLC对霓虹灯进行控制。
- 学习PLC编程软件的使用- 设计简单的霓虹灯控制程序4. 实践操作:分组进行霓虹灯PLC控制系统的搭建与调试。
- 搭建霓虹灯PLC控制系统- 调试并优化控制程序5. 创新设计:鼓励学生运用所学知识,设计具有个性化的霓虹灯控制方案。
- 激发学生的创新意识- 培养学生的实际操作能力教学内容按照教学大纲安排,结合课本章节进行组织,确保内容的科学性和系统性。
教学进度从霓虹灯基础知识到PLC控制设计,逐步深入,使学生能够循序渐进地掌握霓虹灯PLC控制的相关知识。
PLC课程设计霓虹灯跑马灯
烟台南山学院PLC课程设计题目霓虹灯广告屏装置PLC设计与调试姓名:李海港所在学院:烟台南山学院所学专业:电气工程及其自动化班级:电气工程1102班学号:指导教师:姜倩倩小组成员:邱胜强马帅李海洋课程设计任务书一、基本情况学时:1周学分:1学分适应班级:10电气技术二、课程设计的意义、性质、目标、要求1.意义课程设计是PLC课程教学的最后一个环节,是对学生进行全面的系统的训练。
进行课程设计可以让学生把学过的比较零碎的知识系统化,真正的能够把学过的知识落到实处,能够开发简单的系统,也进一步激发了学生再深一步学习的热情,因此课程设计是必不少的,是非常必要的。
2.性质课程设计是提高学生PLC技术应用能力以及文字总结能力的综合训练环节,是配合PLC课程内容掌握、应用得的专门性实践类课程。
3.目标通过典型实际问题的实际,训练学生的软硬件的综合设计、调试能力以及文字组织能力,建立系统设计概念,加强工程应用思维方式的训练,同时对教学内容做一定的扩充。
4.要求(1)课程设计的基本要求PLC课程设计的主要内容包括:理论设计与撰写设计报告等。
其中理论设计又包括选择总体方案,硬件系统设计、软件系统设计;硬件设计包括单元电路,选择元器件及计算参数等;软件设计包括模块化层次结构图,程序流程图。
程序设计是课程设计的关键环节,通过进一步完善程序设计,使之达到课题所要求的指标。
课程设计的最后要求是写出设计总结报告,把设计内容进行全面的总结,若有实践条件,把实践内容上升到理论高度。
(2)课程设计的教学要求PLC课程设计的教学采用相对集中的方式进行,以班为单位全班学生集中到设计室进行。
做到实训教学课堂化,严格考勤制度,在实训期间(一周)累计旷课达到6节以上,或者迟到、早退累计达到8次以上的学生,该课程考核按不及格处理。
在实训期间需要外出查找资料,必须在指定的时间内方可外出。
课程设计的任务相对分散,每3—5名学生组成一个小组,完成一个课题的设计。
霓虹灯PLC控制系统设计
自动控制系统课程设计一、设计任务1.控制要求(1)、系统应具备下列几项控制功能可以选择多种单一的模式闪烁,单一的模式不少于8种。
可以多种模式组合闪烁、组合模式不少于8种。
其中水波纹、旋转两种模式必须完成。
(2)、系统提供的输入控制信号YX 运行/停止开关1M 模式选择开关12M 模式选择开关23M 模式选择开关34M 模式选择开关4(3)、系统需要输出的开关控制信号2.题目要求1.按题意要求,画出PLC端子接线图及控制梯形图2.利用编程工具软件输入梯形图控制程序,完成调试3.完成课程设计说明书3、答辩基本问题1.PLC基本工作原理及接线2.阐明程序设计思想及工作流程。
3.霓虹灯的旋转是如何控制的?4.如何改变霓虹灯的旋转速度?5.提出监控变量、设计监控画面。
监控效果要直观、形象、全面、方便。
二、设计方案1、总体设计思想由于本次设计用的输出较多,PLC的输出端口已经无法满足设计的要求,因此我们选用触摸屏组态的方式模拟霓虹灯,通过动画的方式模拟霓虹灯的显示状体。
输入采用触摸屏和外部按键并行控制,既可以采用外部按键控制,也可以采用触摸屏模拟的按键控制。
程序的设计我们多采用步进指令,将霓虹灯每种显示模式分成若干个步,通过步进指令依次执行。
对于不可避免的多线圈,我们采用多个中间变量控制输出的方式,每种模式对应不同的变量,而不同模式的不同的变量对应的是同一个输出,通过这种方式,就可以避免多线圈的产生。
该种方式实现起来比较简单,易于编程,但是造成程序量增多,代码易读性差。
2、西门子PLC-200出入输出分配(1)、PLC-200接线图(2)、I/O分配表如上所示,在该次设计中,我们共用到西门子PLC、触摸屏、按键等,五个按键分别用于运行/停止、单一/组合模式选择、模式选择等。
此外,在触摸屏组态中,也有加入按键功能,不但可以通过外部按键对显示进行控制,通过触摸屏同样也可以完成控制的功能。
同时,在触摸屏上,采用画圆表示霓虹灯,通过圆点的动画效果来模拟霓虹灯的亮灭。
PLC霓虹灯闪烁控制系统设计
PLC霓虹灯闪烁控制系统设计课程设计任务书课程名称: xxxxxxxxxxxxxxx 学院: xxxxxxxxxxxx 专业: xxxxxxxxxxxxxxxxxx 班级: xxxxxxxxxx 学号: xxxxxxxxxx 学生姓名: xxxxxxxx 指导教师: xxxxxxxx 职称:教授2013年7月12日目录第一章、概述 (1)第二章、霓虹灯闪烁控制系统设计 (2)2.1设计目的 (2)2.2控制要求 (2)第三章、 PLC型号选择 (3)第四章、 PLC接口电路 (4)第五章、 PLC梯形图与指令表 (5)5.1梯形图 (5)5.2指令表 (11)第六章、组态设计 (15)6.1、新建项目 (15)6.2、数据词典 (15)6.3、画面制作 (17)6.4、整体布局 (20)第七章、调试心得 (21)第八章、参考文献 (21)任务书一、设计课题霓虹灯闪烁控制系统设计二、设计目的1.进一步巩固理论知识,培养所学理论知识在实际中的应用能力。
2.掌握一般电气设备电气控制系统的设计方法。
3.掌握一般电气设备电气控制系统的施工设计、安装与调试方法。
4.培养查阅图书资料、工具书的能力。
5.培养工程绘图、书写技术报告的能力。
三、控制要求用HL1~HL6六个霓虹灯,分别做成“曹妃甸欢迎您”6个字。
闪烁要求见下表,时间间隔为1s,反复循环进行。
步1 2 3 4 5 6 7 8 9 10 序灯号HL1 亮亮亮HL2 亮亮亮HL3 亮亮亮HL4 亮亮亮HL5 亮亮亮HL6 亮亮亮四、设计任务1.简述本设计的意义。
根据控制要求,制定合理的设计方案。
2.硬件选型并进行硬件电路(接口电路)设计。
3.控制程序的设计(并加以注释)。
4.监控系统设计。
选择工业领域流行的组态软件,然后经过制作监控界面、画面属性设置及与PLC进行通信等步骤完成监控系统的设计(必须要有设计过程)。
5.模拟调试6.编写设备的电气工作原理说明及其使用说明。
闪烁式跑马灯课程设计
闪烁式跑马灯课程设计一、课程目标知识目标:1. 学生能理解跑马灯的基本原理,掌握闪烁式跑马灯电路的设计与搭建。
2. 学生能够运用所学的电子元件知识,正确选择并使用所需的元器件。
3. 学生理解并掌握跑马灯程序设计的基本思路,能够编写简单的跑马灯程序。
技能目标:1. 学生通过动手实践,培养电路搭建和调试的能力。
2. 学生通过编程实践,提高逻辑思维能力和问题解决能力。
3. 学生能够运用团队协作,共同完成跑马灯项目的制作。
情感态度价值观目标:1. 学生培养对电子技术的兴趣,激发学习科学技术的热情。
2. 学生在学习过程中,树立正确的价值观,认识到科技进步对生活的影响。
3. 学生通过团队协作,培养沟通与合作的意识,增强团队荣誉感。
课程性质:本课程为电子技术实践课,以项目式教学为主,注重学生的动手实践能力和创新思维能力的培养。
学生特点:本课程针对的是初中年级学生,他们对电子技术有一定的好奇心,喜欢动手实践,但理论知识相对薄弱。
教学要求:结合学生特点,教师应以引导为主,让学生在实践中学习,注重培养学生的创新意识和实际操作能力。
在教学过程中,将课程目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 理论知识:- 介绍跑马灯的基本原理,包括电路工作原理和程序设计思路。
- 讲解并认识所需的电子元器件,如LED灯、电阻、微控制器等。
- 概述编程基础知识,如循环结构、条件语句等。
2. 实践操作:- 搭建闪烁式跑马灯电路,学习电路连接和调试方法。
- 编写跑马灯程序,掌握程序设计的基本步骤和技巧。
- 实践团队协作,共同完成跑马灯项目制作。
3. 教学大纲:- 第一阶段(1课时):介绍跑马灯原理和电子元器件,明确学习目标。
- 第二阶段(2课时):指导学生搭建电路,讲解编程基础知识。
- 第三阶段(3课时):编写程序,调试电路,完成跑马灯制作。
- 第四阶段(1课时):成果展示,总结评价,交流经验。
4. 教材关联:- 本教学内容与教材中关于电子技术基础、编程入门等章节相关。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
烟台南山学院PLC课程设计题目霓虹灯广告屏装置PLC设计与调试姓名:李海港所在学院:烟台南山学院所学专业:电气工程及其自动化班级:电气工程1102班学号:指导教师:姜倩倩小组成员:邱胜强马帅李海洋课程设计任务书一、基本情况学时:1周学分:1学分适应班级:10电气技术二、课程设计的意义、性质、目标、要求1.意义课程设计是PLC课程教学的最后一个环节,是对学生进行全面的系统的训练。
进行课程设计可以让学生把学过的比较零碎的知识系统化,真正的能够把学过的知识落到实处,能够开发简单的系统,也进一步激发了学生再深一步学习的热情,因此课程设计是必不少的,是非常必要的。
2.性质课程设计是提高学生PLC技术应用能力以及文字总结能力的综合训练环节,是配合PLC课程内容掌握、应用得的专门性实践类课程。
3.目标通过典型实际问题的实际,训练学生的软硬件的综合设计、调试能力以及文字组织能力,建立系统设计概念,加强工程应用思维方式的训练,同时对教学内容做一定的扩充。
4.要求(1)课程设计的基本要求PLC课程设计的主要内容包括:理论设计与撰写设计报告等。
其中理论设计又包括选择总体方案,硬件系统设计、软件系统设计;硬件设计包括单元电路,选择元器件及计算参数等;软件设计包括模块化层次结构图,程序流程图。
程序设计是课程设计的关键环节,通过进一步完善程序设计,使之达到课题所要求的指标。
课程设计的最后要求是写出设计总结报告,把设计内容进行全面的总结,若有实践条件,把实践内容上升到理论高度。
(2)课程设计的教学要求PLC课程设计的教学采用相对集中的方式进行,以班为单位全班学生集中到设计室进行。
做到实训教学课堂化,严格考勤制度,在实训期间(一周)累计旷课达到6节以上,或者迟到、早退累计达到8次以上的学生,该课程考核按不及格处理。
在实训期间需要外出查找资料,必须在指定的时间内方可外出。
课程设计的任务相对分散,每3—5名学生组成一个小组,完成一个课题的设计。
小组成员既有分工、又要协作,同一小组的成员之间可以相互探讨、协商,可以互相借鉴或参考别人的设计方法和经验。
但每个学生必须单独完成设计任务,要有完整的设计资料,独立撰写设计报告,设计报告雷同率超过50%的课程设计考核按不及格处理。
三、课程设计题目及设计过程1、霓虹灯广告屏装置PLC控制梯形图的设计与调试,该广告屏共有8根灯管,24只流水灯,每4只灯为一组,如下图所示:2、控制要求::(1)该广告屏中间8根灯管亮灭的时序为:第1根亮→2亮→3亮→……→第8根亮,时间间隔为1s,全亮后,显示10s,再反过来从8→7→……→1按1s间隔顺序熄灭,全灭后停亮2s;再从第8根开始亮,顺序点亮7→6→……→1,时间间隔1s,显示5s,再从1→2→……→8按1s间隔顺序熄灭,全灭后停亮2s,然后重复运行,周而复始。
(2)24只流水灯,4个一组分成6组,从Ⅰ→Ⅱ→……→Ⅵ按1s时间间隔依次向前移动,且点亮时每相隔1灯为亮,即从Ⅰ“①、③”亮→Ⅱ“⑤、⑦”亮,同时Ⅰ“①、③”灭→Ⅲ“⑨、”亮,同时Ⅱ“⑤、⑦”灭……,如此移动一段时间(如30s)后,再反过来移动一段时间,……如此循环往复。
(3)系统有单步/连续控制,有起动和停止按钮。
1234567812348765161514131012232120191817ⅡⅤⅠⅢⅥⅣ911242211(4)起动时,灯管和流水灯同时起动,关闭时,可同时也可分别关闭。
(5)要求有移位指令的应用(6)*在控制要求1中,若要求将全亮后显示10s改为以0.5s间隔同时闪烁5s,试修改程序。
四、设计报告设计完成后,必须撰写课程设计报告。
设计报告必须独立完成,格式符合要求,文字(不含图形、程序)不少于3000字,图形绘制规范报告书用A4纸书写,装订成册。
设计报告的格式如下:1、封面2、内容提要(摘要)3、目录4、正文(1) 所作题目的意义、本人所做的工作及系统的主要功能;(2) 硬件电路设计及描述;1)确定元器件的型号及参数。
2)画出完整的原理图。
3)列出元器件清单。
(3) 软件设计流程及描述;5、心得体会(总结)6、参考文献7、附录(源程序代码)8、有关图纸五、进度安排单片机课程设计共安排1周,合计40学时,具体分配如下:实习动员及准备工作:2学时总体方案设计:6学时硬件设计:8学时软件设计:10学时撰写设计报告:6学时答辩与总结:4学时教师辅导:6学时六、考核方法单片机课程设计的考核方式为考查,考核结果为优秀、良好、中等、及格和不及格五等,分数在90-100之间为优秀,80-89分之间为良好,70-79分之间为中等,60-69分之间为及格,60分以下为不及格。
考核分三个方面进行:平时表现20%;设计过程25%;设计报告40%;设计答辩15%。
有下列情形之一者,课程设计考核按不及格处理:1、设计期间累计迟到、早退达8次;2、设计期间累计旷课达6节;3、设计报告雷同率超过50%或无设计报告;4、不能完成设计任务,达不到设计要求。
摘要随着我国经济的高速发展,微电子技术、计算机技术和自动控制技术也得到了迅速的发展,可编程控制器技术已经进入一个崭新的时代,其应用越来越广。
霓虹灯做为一种现代化的工具,与人们的日常生活紧密相关,当我们夜晚走在大街上,马路两旁各色各样的霓虹灯广告均可以见到,一种是采用霓虹灯管做成的各种形状和多种彩色的灯管,另一种为日光灯管或白炽灯管作为光源,另配大型广告语或宣传画来达到宣传的效果。
这些灯的闪烁时间及流动方向都可以通过可编程控制器(PLC)来达到控制的要求。
本文采用可编程控制器(PLC)对霓虹灯进行控制,通过合理的选择和设计,提高了霓虹灯的控制水平,并改善了霓虹灯灯光控制的可靠性,使霓虹灯控制达到了较为理想的控制结果。
关键词可编程控制器(PLC),霓虹灯,自动控制目录1 绪论 (7)2 硬件设计 (2)2.1 PLC简介 (2)2.2 I/O分配口 (3)2.3 PLC控制接线图 (3)3 PLC控制梯形图 (4)4 调试与完善 (11)总结 (12)参考文献 (13)1绪论随着改革的不断深入,社会主义市场经济的不断繁荣和发展,个大中小城市都在进行亮化工程。
个企业为宣传自己企业的形象和产品,均采用广告手法之一:霓虹灯广告屏来实现这一目的。
霓虹灯是一种特殊的低气压冷阴极辉光放电发光的电光源,而不同于其它诸如荧光灯、高压钠灯、金属卤化物灯、水银灯、白炽灯等弧光灯。
霓虹灯是靠充入玻璃管内的低压惰性气体,在高压电场下冷阴极辉光放电而发光。
霓虹灯的光色是由充入惰性气体的光谱特性决定:光管型霓虹灯充入氖气,霓虹灯发红色光;荧光型霓虹灯充入氩气及汞,霓虹灯发蓝色、黄色等光,这两大类霓虹灯都是靠灯管内的工作气体原子受激辐射发光。
可编程控制器(PLC),是一种数字运算操作的电子系统,专为在工业环境应用而设计的。
它采用一类可编程的存储器,用于其内部存储程序,执行逻辑运算,顺序控制,定时,计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.作为自动控制装置的核心,它具有功能强,可靠性高等诸多优点,PLC实验装置采用的是模块化结构,主要模块有可编程序控制器、编程器模块,九种实验模块,按钮、开关输入模块和继电器输出模块,以及四层电梯模型。
该装置可以完成各种指令系统训练以及多种控制对象的程序设计训练。
2 硬件设计2.1 PLC简介从结构上分,PLC分为固定式和组合式(模块式)两种。
固定式PLC包括CPU 板、I/O板、显示面板、内存块、电源等,这些元素组合成一个不可拆卸的整体。
模块式PLC包括CPU模块、I/O模块、内存、电源模块、底板或机架。
CPU是PLC的核心,起神经中枢的作用,每套PLC至少有一个CPU,它按PLC 的系统程序赋予的功能接收并存贮用户程序和数据,用扫描的方式采集由现场输入装置送来的状态或数据,并存入规定的寄存器中,同时,诊断电源和PLC内部电路的工作状态和编程过程中的语法错误等。
进入运行后,从用户程序存贮器中逐条读取指令,经分析后再按指令规定的任务产生相应的控制信号,去指挥有关的控制电路。
PLC与电气回路的接口,是通过输入输出部分(I/O)完成的。
I/O模块集成了PLC的I/O电路,其输入暂存器反映输入信号状态,输出点反映输出锁存器状态。
输入模块将电信号变换成数字信号进入PLC系统,输出模块相反。
I/O分为开关量输入(DI),开关量输出(DO),模拟量输入(AI),模拟量输出(AO)等模块。
PLC电源用于为PLC各模块的集成电路提供工作电源。
同时,有的还为输入电路提供24V的工作电源。
电源输入类型有:交流电源(220VAC或110 VAC),直流电源(常用的为24VDC)。
大多数模块式PLC使用底板或机架,其作用是:电气上,实现各模块间的联系,使CPU能访问底板上的所有模块,机械上,实现各模块间的连接,使各模块构成一个整体。
PLC从特点上来看,有以下几个特点:可靠性高,抗干扰能力强;通用性强,控制程序可变,使用方便;功能强,适应面广;编程简单,容易掌握;减少了控制系统的设计及施工的工作量;体积小、重量轻、功耗低、维护方便。
2.2 I/O分配口I分配:总开关I0.0总关闭I0.1霓虹灯关闭I0.2(0.2按下去,再按0.1,只关闭流水灯)流水灯关闭I0.3点动I0.4O分配:霓虹灯输出QB4流水灯输出QB5、QB6、QB72.3 PLC控制接线图图1 PLC控制接线图3 PLC控制梯形图4 调试与完善将各个输入输出端子和实际控制系统中的按钮、所需控制设备正确连接,完成硬件的安装。
运行PLC软件,打开霓虹灯的控制程序,进行调试。
总结这一周的课程设计进行的是霓虹灯的PLC控制的设计与调试,从最开始的对PLC进行了解到最重要的程序的编写,每一步都是巨大的尝试和挑战。
课程设计是我们专业课程知识综合应用的实践训练,着是我们迈向社会,从事职业工作前一个必不少的过程。
“千里之行,始于足下”,通过这次课程设计,我深深体会到这句千古名言的真正含义.我今天认真的进行课程设计,学会脚踏实地迈开这一步,就是为明天能稳健地在社会大潮中奔跑打下坚实的基础。
这次的课程设计,使得我对PLC的掌握进一步的增强,加深了对PLC的理解,并对PLC产生了浓厚的兴趣,但是我也深深的知道自己的不足之处,比如说对应用指令的不熟悉,大大地加深了我的程序复杂程度。
这次的设计使我从中学到了如何从理论到实践的转化,怎样将我所学到的知识运用到我以后的工作中去。
在PLC调试过程中,同学之间相互合作和交流,终于将课程设计完成。
经过这次课程设计培养了我们的设计能力以及全面的考虑问题能力。
学习的过程是痛苦的但是收获成功的喜悦更是让人激动的。
