高压开关真空度测试仪的工作原理解析
真空度测试仪的原理介绍
真空度测试仪的原理介绍真空度测试仪是一种用于测量密闭容器内部压力的设备。
其原理基于气体压强的测量，通过测量某一气体在给定温度下的压强，可以推算出该气体的浓度。
在真空度测试仪中，通常测量的气体是空气。
真空度测试仪的工作原理真空度测试仪通过利用“自由分子运动”的原理来测量气体密闭容器中的压强。
当容器内部的气体分子数量很少时，它们之间的相互作用力也会减弱，相当于变成了单个分子独立运动。
这就是所谓的自由分子运动。
当容器内的气体分子数量变得越来越少时，它们之间的相互碰撞就越来越少。
在真空度测试仪内部，有一个称作“热阴极”的电子枪，它会发射一束电子束进入测试区域，与被测气体中自由分子碰撞，使其发生离子化。
然后利用电子束的特性，我们就能够精确地测量被测气体分子的离子化速率以及离子化后电离子在电场中的运动状态。
通过这些数据，真空度测试仪就可以计算出测试这个气体所需要的压强。
真空度测试仪的主要组成部件真空度测试仪主要由以下组成部件构成：1.真空室：用于存放测试气体的密闭容器。
2.热阴极电子枪：发射一束电子束进入测试区域，与被测气体中自由分子碰撞，使其发生离子化。
3.溅射电离空间：放置一个电场，被测气体分子在电场中运动。
4.离子检测器：用于捕捉被测气体分子在电场中运动的电离子。
5.控制电路：负责控制各个组成部件的工作状态。
真空度测试仪的适用范围真空度测试仪被广泛应用于各种行业中，如半导体制造、电子制造、航空航天、医药等领域。
这些领域常常需要进行精密的控制，而真空度测试仪正是能够提供精准测量数据的工具。
结论总的来说，真空度测试仪利用“自由分子运动”的原理测量气体的压强，主要由真空室、热阴极电子枪、溅射电离空间、离子检测器和控制电路等组成部件。
该设备适用于各种需要精密测量的领域，如半导体制造、电子制造、航空航天、医药等领域。
电火花真空度检测仪原理
电火花真空度检测仪原理电火花真空度检测仪是一种常用的真空度检测仪器，广泛应用于航空、航天、军工等领域。
其原理是利用电火花放电的特性来检测被测物体的真空度。
下面将从物理原理、仪器结构和使用方法三个方面来介绍电火花真空度检测仪的原理。
一、物理原理电火花放电是指在两个电极之间加上足够的电压，使得电子在电场的作用下加速运动，当电子速度达到一定值时，它们会与气体分子发生碰撞，使气体分子电离，形成电子和离子。
这些电子和离子在电场的作用下继续加速，形成电流，同时也会发出光和声波。
电火花放电的特点是电压高、电流短暂、能量大、频率低。
在真空度检测中，电火花放电的特性被用来检测被测物体的真空度。
当被测物体的真空度较高时，电火花放电的电压较高，电流较小，放电时间较长；当被测物体的真空度较低时，电火花放电的电压较低，电流较大，放电时间较短。
因此，通过测量电火花放电的电压、电流和时间等参数，可以确定被测物体的真空度。
二、仪器结构电火花真空度检测仪主要由高压电源、电极、放电腔、检测电路和显示器等组成。
其中，高压电源提供足够的电压，电极产生电场，放电腔用于放置被测物体，检测电路用于测量电压、电流和时间等参数，显示器用于显示被测物体的真空度。
电极是电火花真空度检测仪的核心部件，其结构和材料对检测精度和使用寿命有很大影响。
常用的电极材料有钨、铜、铝等，电极形状有球形、圆柱形、锥形等。
不同形状和材料的电极适用于不同的被测物体和检测范围。
三、使用方法使用电火花真空度检测仪需要注意以下几点：1.选择合适的电极和放电腔，根据被测物体的形状和大小选择合适的电极和放电腔。
2.调整高压电源的电压和电流，根据被测物体的真空度范围选择合适的电压和电流。
3.进行放电测试，将电极放置在被测物体上，调整电压和电流，观察放电时间和电流大小，记录数据。
4.根据测量结果计算被测物体的真空度，根据电压、电流和时间等参数计算被测物体的真空度。
总之，电火花真空度检测仪是一种常用的真空度检测仪器，其原理是利用电火花放电的特性来检测被测物体的真空度。
真空度测试技术使用教程
真空度测试技术使用教程在科学研究和工业生产中，真空度测试技术扮演着重要的角色。
它可以用来评估材料的质量、检测设备的性能以及在空间技术中的应用。
本文将介绍真空度测试技术的原理、方法和一些常见应用，帮助读者更好地理解和使用该项技术。
一、真空度测试的原理真空度是指在一定容器内气体的压力低于大气压力的程度。
真空度测试的原理基于气体分子的热运动和压力的差异。
气体分子在容器中以高速运动，当容器内部真空度升高时，分子间的碰撞减少，分子从容器表面蒸发进入气相的速率超过从气相吸附到容器表面的速率，在达到平衡时，容器内气体的压力逐渐降低。
二、真空度测试的方法1. 压力规法压力规是一种经典的真空度测试方法，它通过测量容器内的气体压力来评估真空度。
压力规可根据气体压力与设备连通，通过压力传感器实时检测压力值，并将其转化为真空度数值。
使用压力规测量真空度需要注意选择合适的传感器和灵敏度范围，以确保测试结果的准确性。
2. 电子扩散计法电子扩散计利用气体分子在电磁场作用下的偏转来测量真空度。
当分子通过电磁场时，受力方向受到改变，使得电子束产生偏转，通过测量电子束偏转的角度和电子注流量来计算真空度。
电子扩散计主要适用于低真空度的测试。
3. 磁控静电计法磁控静电计是一种高精度的真空度测试方法，通过测量电离的气体在磁场中运动的特性来评估真空度。
磁控静电计结合静电检测器和磁控技术，能够精确测量从高真空到超高真空范围内的气体压力。
三、真空度测试的常见应用1. 真空设备质量评估在制造真空设备时，测试其真空度是评估设备质量的重要手段。
通过对真空度进行测试，可以评估设备的渗漏情况、除气性能和密封性能。
保持良好的真空度对于确保设备正常运行至关重要。
2. 材料表面性质研究在材料科学中，表面性质对材料的性能和应用起着重要作用。
真空度测试技术可以用来评估材料的表面粗糙度、薄膜附着力和表面清洁度等特性。
这些信息对于材料制备和加工具有指导意义。
3. 空间科学研究在太空探索和卫星技术中，真空度测试技术是必不可少的。
真空开关真空度测试仪使用方法 测试仪常见问题解决方法
真空开关真空度测试仪使用方法测试仪常见问题解决方法真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测真空开关真空度测试仪（英文名称：Vacuum Switch Vacuum Degree Tester 或 Vacuum Tester），紧要用于定量测量各种型号真空开关灭弧室内的真空度，它以单片计算机为主控单元，测试过程完全实现自动化，在原理上更改了国内外同类产品接受电流峰值做标定的方法，而接受离子电荷来做标定，有效地抑制了测试过程中脉冲电源的干扰，使测试更为稳定牢靠。
真空开关真空度测试仪使用方法：1.将被测的真空管两端断电。
被测的真空管不必从开关柜上拆卸，但必需使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要实行措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中心略偏动触头的位置。
2.将被测的真空管与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。
实在的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。
3.功能选择。
接线完毕后打开仪器电源开关。
这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调整数字与当前的日期一致，调整完成后按“确认”键，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，仪器将会依据所选择的功能执行管型设置、测量、查看历史数据等任务。
4.设置管型。
选择“设置管型”功能后,按确认键,会进入设置管型界面。
此时，按“↑”键或“设置”键即可进行管型设置，实在的管型设置参数表如下：灭弧室直径≤80mm 1号管型80<灭弧室直径≤100mm 2号管型100mm<灭弧室直径≤110mm 3号管型110mm<灭弧室直径≤130mm 4号管型5.真空度测量。
真空度测试仪的测量与使用注意事项及工作原理

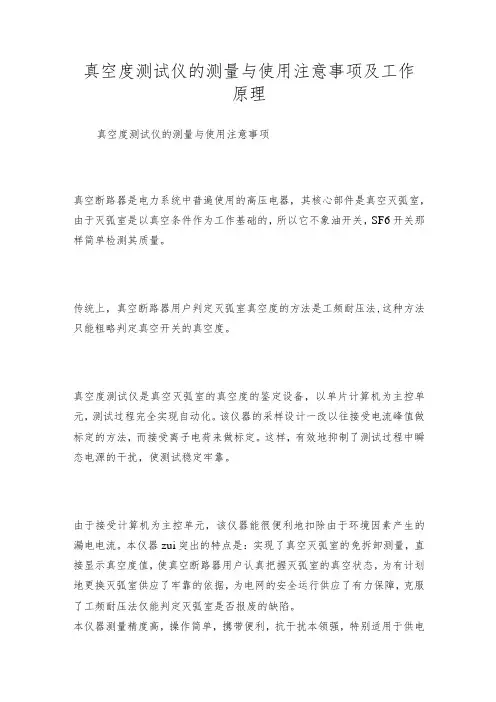

真空度测试仪的测量与使用注意事项及工作原理真空度测试仪的测量与使用注意事项真空断路器是电力系统中普遍使用的高压电器，其核心部件是真空灭弧室，由于灭弧室是以真空条件作为工作基础的，所以它不象油开关，SF6开关那样简单检测其质量。
传统上，真空断路器用户判定灭弧室真空度的方法是工频耐压法,这种方法只能粗略判定真空开关的真空度。
真空度测试仪是真空灭弧室的真空度的鉴定设备，以单片计算机为主控单元，测试过程完全实现自动化。
该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。
这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。
由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。
本仪器zui突出的特点是：实现了真空灭弧室的免拆卸测量，直接显示真空度值，使真空断路器用户认真把握灭弧室的真空状态，为有计划地更换灭弧室供应了牢靠的依据，为电网的安全运行供应了有力保障，克服了工频耐压法仅能判定灭弧室是否报废的缺陷。
本仪器测量精度高，操作简单，携带便利，抗干扰本领强，特别适用于供电单位现场测试，是真空断路器生产、安装、调试、维护和修理的必备仪器之一、真空度测试仪测试原理将灭弧室的两触头拉开确定的开距，施加脉冲高压，与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度貌似成比例关系。
对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线,由计算机自动完成真空度的计算，并显示真空度值。
真空度测试仪操作面板示意图使用注意事项1、该仪器属精密仪器，电路板布线密度较大，一般要求存放于较干燥的地方。
若环境较潮湿，则应常常通电。
2、若测试后真空度值显示为零，应检查灭弧室表面是否清洁。
由于表面不清洁可能使漏电的变化值大于电离电流值，这样，测量值减去漏电后小于零，而被仪器判为零。
发生这种情况后，将灭弧室表面榛干净，再做试验，一般来说这样得到的真空度值较精准明确。
武汉特试特 TE 3018 真空开关真空度测试仪 说明书
TE 3018真空开关真空度测试仪使用说明书武汉特试特科技有限公司地址: 武汉市东湖高新技术开发区关山二路特1号国际企业中心Ⅱ－2免费服务热线：800－880 0780电话: (027)6784 5315、6784 5317传真: (027)6784 5319网址：E-Mail：****************一、概述随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。
这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。
在这种情况下进行开断就会出现不能正常开断的现象而造成严重的后果。
国内真空开关事故大多是由此原因引起。
所以加强定期或不定期检测真空开关真空度成了十分重要的环节。
传统的检测方法是“耐压法”，即真空开关处于开断状态下，在动静触头之间施加一定的电压，检测其泄漏电流的大小，由此推断真空管的好坏。
这种方法的优点是：操作简单；缺点是：只能定性地检测真空管的好坏；而且真空度在10-4～10-1Pa之间无法准确分辨，所以无法判断泄漏的发展趋势（即同一个真空开关和上次相比有多大程度的泄漏）。
本公司经过不懈努力,研究出真空开关灭弧室真空度现场的定量检测方法，并能实现现场不拆卸定量测量。
有了定量测量的手段，不仅可以测量真空开关真空度是否在正常范围内，同时更重要的是，对某些泄漏速度较快的真空开关，通过历年测量结果相比较，可以大致推断它的寿命，真正起到预防意外事故发生的目的。
本公司推出的TE3018真空开关真空度测试仪,该产品结构紧凑，机型轻便小巧，测试时间更短，测量可靠性、稳定性、精度更高，功能更加完善。
二、主要特点1、可定量测量各种型号真空开关灭弧室内的真空度；2、现场测量时不需拆卸真空开关；3、测试结果准确可靠；4、液晶汉字显示，操作更加简单方便；5、可保存、打印、查看测试的试验数据；6、仪器带有RS232通讯接口，可以连接计算机实现真空度-离子电流曲线下载、寿命估计等多种功能；7、仪器重量轻，携带方便；说明：本公司有π型线圈和扁平电缆两种磁控线圈，用户可根据待测开关柜的结构在订货时自行选配。
真空度测试仪的工作原理
真空度测试仪的工作原理1.压电效应：压电效应是一种物质在受到力的作用下产生电荷的现象。
在真空度测试仪中，常用的压电材料是二氧化硅。
当真空度测试仪处于真空环境中时，气体分子会与二氧化硅接触并施加力，使其变形。
这时，二氧化硅将产生电荷，其大小与受力的大小成正比。
通过测量产生的电荷，我们可以确定真空环境中的气体压力。
2.导电效应：导电效应是通过测量材料的电阻来确定气体压力的一种方法。
当真空度测试仪处于真空环境中时，气体分子会与导电材料表面接触，导致导电材料电阻的变化。
真空度测试仪通过测量导电材料的电阻变化来确定气体压力的大小。
这种方法的优势是快速且无需附加电源。
3.热导效应：热导效应也被称为纵横效应，是通过测量材料的热导率来确定气体压力的一种方法。
在真空度测试仪中，通常使用金属导线作为传感器进行测量。
当真空度测试仪处于真空环境中时，气体分子与导线接触会从导线中抽取热量。
真空度测试仪通过测量导线的温度变化来确定气体压力的大小。
这种方法适用于高真空环境，且具有较高的精度。
4.原子或分子扩散效应：原子或分子扩散效应是利用气体分子扩散的性质进行真空度测试的一种方法。
真空度测试仪会将气体分子注入到一个封闭的空间中，然后观察气体分子的扩散速率。
根据气体分子的扩散速率，我们可以推测出真空环境中气体的压力大小。
这种方法适用于中低真空环境。
总的来说，真空度测试仪的工作原理是基于不同物理效应的测量原理，通过测量电荷、电阻、热导率和气体分子扩散速率等参数，来确定真空环境中的气体压力，从而实现对真空度的测量和监控。
真空度测试仪的工作原理
真空度测试仪的工作原理一、真空度测试仪的概述真空度测试仪是一种专门用于检测真空度的仪器，广泛应用于不同领域的实验室和生产现场。
它采用了不同的测试方法和工作原理，以便适应不同的应用需求。
二、真空度测试仪的分类1. 涡街式真空度测试仪。
该测试仪利用了旋转体的动量变化与流体流量之间的关系来测量真空度。
它通常适用于低压力区域的测量，精度较高。
2. 热电式真空度测试仪。
该测试仪利用了热电效应的原理来测量真空度。
它通过在真空中加热一个热电偶，测量出热电偶电势变化来计算出真空度。
它通常适用于中高真空区域的测量。
3. 油浸式真空度测试仪。
该测试仪利用了液体的气化压强与外界压强之间的关系来测量真空度。
它通常适用于高真空区域的测量，但需要使用特定的油品，并且需要更长时间的测量时间。
三、涡街式真空度测试仪的工作原理涡街式真空度测试仪主要由涡街流量计和压力变送器两个部分组成。
当气体流经涡街流量计时，涡街流量计中的涡街会不断旋转。
旋转的涡街将带动磁片旋转，从而产生一个信号。
这个信号被传递到压力变送器中，并且被转换成一个压力信号。
通过测量这个压力信号，可以计算出气体的流量和压力，从而得出真空度。
四、热电式真空度测试仪的工作原理热电式真空度测试仪通常采用热电偶法来测量真空度。
该测试仪将两个不同的金属导线组合成一个热电偶电路，并通过电路加热一个环形热电偶。
当热电偶中的电流通过时，会产生一个温度差，从而产生一个热电势。
当将热电偶放入真空容器中时，热电偶中的电流会通过预先安装的传感器读数，从而计算出真空度。
五、油浸式真空度测试仪的工作原理油浸式真空度测试仪通常利用液体的气化压强与外界压强之间的关系来测量真空度。
该测试仪将一个封闭的容器放入真空中，并加入一定量的特定油品。
当容器中的气体被真空泵抽出时，油品中的气体也会相应减少。
这个过程中，油品产生的气泡数量与外界压强和容器中的气体量相关联。
通过测量油泡数量和油品中的量变化，可以计算出真空度，并且与一定压强下油品压强的对应关系进行对比，从而得出准确结果。
真空开关真空度测试在尼尔基发电厂的应用
左岸为黑龙江省讷河市 ， 右岸为内蒙古莫力达瓦达 ３ ． １真 空 度测试 方法 斡尔族 自治旗 ， 为河床式电站 ， 主要承担防洪度汛 、 实际应用 中，真空灭弧室真空度的测试方法主 城乡供水 、 机组发 电、 环境保护及航运等功能 ， 电厂 要有 ： 工频耐压法 、 高频放 电法 、 观察法 、 火花计法 、 总装 机容 量为 ４×６ ２ ． ５ Ｍ Ｗ，为两 机一 变扩 大单 元接 吸气剂颜色变化的判定法、高频电流法 、耦合 电容 线方式 ， 真空断路器主要应用在 １ ０ ． ５ ｋ Ｖ 、 １ ３ ． ８ ｋ Ｖ两
准确分辨 ， 所以无法判断泄漏的发展趋势 （ 即同一个 真空开关和上次相 比有多大程度的泄漏 ） 。
３ ． ２ ． ２磁控 放 电法
２ 真空度降低 的原 因分析
在 开关 运行 过程 中 ， 由于外力 造成灭 弧 室损 坏 ，
将真空开关灭弧室 的两触头拉开一定的距离 ， 施加电场脉冲高压 ，将灭弧室置于螺线管圈内或将
基发 电 厂 １ ０ ． ５ ｋ Ｖ、 １ ３ ． ８ ｋ Ｖ配 电系 统 得 到 了广泛 应 用 。尼尔基 电厂 自 ２ ０ ０ ６年并 网运行 至今 ， 每年 在 春
季定期对真空开关进行真空度测试 ，以检测真空开 关在运行过程 中真空灭弧室有无不同程度的泄漏。 尼尔基 电厂 ２ ０ ０ ６至 ２ ０ １ ０年高压试验均 由外 单位承包 ， ２ ０ １ １ 年引进真空度测试仪以来 ，开始独 自承担该项试验 ， 并在试验过程中发现个别 因真空 度降低引起开关断口间绝缘耐压不合格 ，由于及时 发现并处理 ， 避免了较大事故的发生 ， 保证了电厂的 安全生产 ， 因此 ， 加强真空开关 的核心部件一 灭弧室真空度 的现场检测工作十分重要。 真空
真空开关真空度的检测方法
真空开关真空度的检测方法
真空开关是一种用于高压、高温、低温、潮湿等环境中的开关设备，其主要功能是断开或接通电路，以确保电路的安全性和可靠性。
真空开关的真空度是影响其性能的重要指标之一。
目前，真空开关真空度的检测方法主要有以下几种:
1. 气压法：该方法利用真空开关内部真空度与气压之间的关系，通过测量气压变化来判断真空开关的真空度。
具体步骤是，将真空开关置于气压舱中，并通过气压泵将舱内气压降低，当真空开关内部真空度达到一定值时，气压舱内的气压变化就会出现峰值。
根据峰值的位置和大小，可以确定真空开关的真空度。
2. 超声波法：该方法通过测量超声波的传播时间和幅度变化来判断真空开关的真空度。
具体步骤是，在真空开关内部放置一个超声波传感器，并在周围放置一个接收器，当真空开关内部真空度达到一定值时，超声波的传播速度和幅度都会出现变化。
通过测量超声波传播时间和幅度的变化，可以确定真空开关的真空度。
3. 磁感应法：该方法通过测量磁感应强度的变化来判断真空开关的真空度。
具体步骤是，在真空开关内部放置一个磁感应传感器，并在周围放置一个接收器，当真空开关内部真空度达到一定值时，磁感应强度就会出现变化。
通过测量磁感应强度的变化，可以确定真空开关的真空度。
以上三种方法均为常见的真空开关真空度检测方法，不同的方法有不同的优点和局限性，具体应用应根据实际需求进行选择。
此外，
真空开关的真空度也需要定期检测和维护，以确保其正常运行和性能。
电火花真空检测器原理
电火花真空检测器原理电火花真空检测器是一种常用于测量真空度的仪器，其原理基于电火花击穿气体的特性。
本文将详细介绍电火花真空检测器的工作原理及其应用。
一、电火花真空检测器的工作原理电火花真空检测器的工作原理是利用气体在高压电场下的击穿现象来测量气体的真空度。
其主要由电极系统、电源系统和测量系统组成。
电极系统是电火花真空检测器的核心部件，它由两个电极构成，一个是针状电极，另一个是球形电极。
针状电极通过绝缘材料与球形电极隔开一定的距离。
当施加高压电源时，电场强度在针状电极与球形电极之间形成。
当真空度较高时，气体中的分子数量较少，电场强度不足以使气体分子电离产生电流，此时电火花真空检测器的电流接近零。
当真空度逐渐降低时，气体分子数量增加，电场强度逐渐超过气体的击穿电场强度。
当电场强度超过气体的击穿电场强度时，气体分子被电离，产生电流。
这个过程称为击穿。
当击穿发生时，电火花真空检测器接收到的电流将迅速增加，此时可以通过测量电流的变化来判断真空度的大小。
二、电火花真空检测器的应用电火花真空检测器广泛应用于各个领域的真空度测量中。
1. 真空设备制造：电火花真空检测器可以用于监测真空设备的真空度，确保设备性能的稳定和可靠。
2. 真空包装：在食品、医药等行业中，电火花真空检测器可以用于检测真空包装的质量，保证产品的新鲜度和安全性。
3. 真空研究：科研领域中的真空实验需要准确测量真空度，电火花真空检测器可以提供精确的真空度数据，帮助科学家进行实验和研究。
4. 航天航空：在航天航空领域，电火花真空检测器可以用于测试航天器的真空环境，确保航天器的正常工作和安全返回。
5. 工业生产：在一些工业生产中，需要进行真空处理，电火花真空检测器可以用于监测处理过程中的真空度，保证产品质量。
三、结语电火花真空检测器通过测量气体的击穿现象来判断真空度的大小，其原理简单而有效。
在各个领域的真空度测量中，电火花真空检测器都扮演着重要的角色。
真空度检测仪的使用介绍及操作规程
真空度检测仪的使用介绍及操作规程真空度检测仪的使用介绍真空度检测仪以磁控放电为原理，以单片计算机为主控单元，测试过程完全实现自动化。
该仪器的采样设计一改以往接受电流峰值做标定的方法，而接受离子电荷来做标定。
这样，有效地抑制了测试过程中瞬态电源的干扰，使测试稳定牢靠。
由于接受计算机为主控单元，该仪器能很便利地扣除由于环境因素产生的漏电电流。
真空度检测仪使用方法本仪器分两种用途使用折叠连线将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。
注意，高压线应悬空。
管型选择测量时，首先选择管型，仪器内已存入多种管型，实在参数见附录表格。
（1）管型选择操作方式按[选择键]，使[◢◢]指向选择测试管型，按[确认键]，用〔+键〕或〔—键〕调整管型参数，当显示器显示管型与所需测量的管型一致时便可，按[确认键]，返回主菜单。
若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替。
（2）测量按[选择键]使[◢◢]至测试真空管Pa，按[确认键]仪器处于测量状态。
并自动完成全部的测量、计算、显示等全过程。
（3）打印若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[◢◢]至打印测试数据，再按[打印键]，即可打印出全部测量数据。
（4）假如没有可代用的参数，则可按[选择键]使[◢◢]指向A，这样可直接给出电离电流，一般来说。
电离电流（A）较真空度（Pa）小2个数量级。
折叠仪器内计算机执行测量步骤启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流+电离漏电电流→扣除漏电电流→电流变化成真空度值→显示、打印。
若[测A键]有效，则显示电流值。
本仪器接受两次启动高压的方法，若仪器第一次启动高压后又回到初始状态，此时为仪器拒检。
应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。
真空度测试仪
真空度测试仪什么是真空度测试仪真空度测试仪是一种用于测量各种设备内部真空度的专业仪器。
它广泛应用于化学、物理、电子、医学等领域，用于测试各种设备的真空度，如真空干燥箱、真空泵、真空吸气器等。
这些设备在各种领域中都有着重要的应用，机器的性能及稳定性都与其内部真空度有密切关系，因此，真空度测试仪被广泛应用于各种生产环境中，以保证设备的正常工作。
真空度测试仪的工作原理真空度测试仪是基于现代物理学的真空度传感器技术设计的。
其原理是利用气体在真空中的物理特性，在真空中测量气体压力变化来计算空间内的真空度。
真空的构成与分子与分子之间的距离有关。
当内部气压下降到很低时，分子之间的碰撞显著减少，分子间的相互作用力气得到很大的减弱，这时所谓的压强便远远小于大气压力。
利用这个特性，真空度测试仪会通过真空度传感器来侦测物体内部的气压，从而计算出物体的真空度。
使用真空度测试仪的注意事项首先，使用真空度测试仪时要避免在高温或高压环境下使用，因为这样可能会影响传感器的准确性和寿命。
其次，在使用测试仪时，必须仔细去除可能会影响测试结果的杂质，如油脂、粉尘等。
最后，在使用测试仪进行真空度测量时，还要注意测量仪器的最大量程，以免超出测试仪的量程。
真空度测试仪的维护为了保证真空度测试仪的长期稳定性和准确性，需要进行定期的维护和保养。
首先，在使用测试仪后，需要用干净的纸巾或擦布清洁测试仪器的传感器，去除测试过程中可能残留下的杂质。
其次，应该定期对测试仪进行校准和检测，以确保测试仪测量值的准确性。
最后，将测试仪存放在干净、通风、防潮的环境中，以保证测试仪的长期使用寿命和稳定性。
总结真空度测试仪是一种专业仪器，用于测量设备内部的真空度。
它的工作原理是基于物理学的真空度传感器技术，能够测量气体压力变化，从而计算出设备内的真空度。
在使用真空度测试仪时需要注意安全问题，保证使用环境干净、通风，防止杂物进入，还需要定期维护仪器，校准测试结果，以保证仪器的准确性和长期稳定性。
真空开关真空度测试仪的应用
术条件》第 ２２ １ ． ．３条 及 电 力 标 准 ＤＬ ４ ３ ｌ９ ０ 一 ９ ｌ
不能完全真 正检测 到真空开 关真空泡漏 气与否 ，最 有效 的 方法是检 测 真空泡 的真 空度 。为此 ，介绍 一种 可行 的
检 漏 方 法— — 利 用 真 空 度 测 试 仪 检 测 ，并 介 绍 真 空 度 测 试 仪 的 原 理 及 其 实 际应 用 ， 实 践 说 明 真 空 度 测 试 仪 能 更
真 空 开 关 真 空 度 测 试 仪 的 应 用
曾文 斐
（ 东省广 电集 团有 限公司 广 州供 电分公 司中区供 电局 ，广 东 广 州 ５ ０ ０ ） 广 １ ４ ５
摘
要 ：传统判 断真空开关真 空泡是 否漏 气的主要 方法是 通过 交流 耐 压试验 ，但 事 实证 明 ，用 交流 耐压试 验 并
ＺＥＮ Ｇ ｅ ｆ ｉ Ｗ ｎ． ｅ
（ ｄ ｌ Ｄｉ ｒ ｔ ｏ ｒＳ ｐ ｌ ｕｅ ｕ Ｍｉｄｅ ｓ ｉ ｗｅ ｕ ｐｙＢ ｒａ ，Ｇｕ ｎ ｚ ｏ ｏ ｅ ｕ ｐｙＢ ａ ｃ ，Ｇｕ ｎ ｔｃ Ｐ ａ ｇ ｈ ｕ Ｐ ｗ ｒＳ ｐ ｌ ｒｎ ｈ ａ ￣Ｄｉｎ Ｐ ｗｅ ｉ （ ｏ ｐ ａ ｏ ｒＧｒ Ｇｒｕ ）Ｃ ． ｔ ． ｄ ｏ ，Ｌ ｄ ，
加准确地反 映真空泡的运行状 况。 关键 词 ：真 空 开 关 ；真 空泡 ； 真 空度 ；测 试 ；判 断
中 图 分 类 号 ：Ｔ ６ ２ Ｍ５ ４．
文 献 标 识 码 ：Ｂ
Ａｐ ｉ ａ ｉ ｎ ｏ ｈｅ ｖ ｃ ｉｙ ｔ ｓ ｅ ｆｖ ｃ ｕ ｗｉｃ ｓ ｐｌｃ ｔｏ ｎ ｔ ａ ｕ ｔ ｅ ｔ ｒ ｏ ａ ｕ ｍ ｓ ｔ ｈｅ
电火花真空检测器的原理与注意事项
电火花真空检测器的原理与注意事项电火花真空检测器是一种常见的真空度测试仪器，广泛应用于各个领域。
本文将介绍该仪器的原理和注意事项。
原理电火花真空检测器的原理基于放电现象。
当对真空度较高的两个电极（通常为钨电极）施加足够高的电压时，在电极之间会发生电晕放电现象。
当电极之间的气体分子数密度降低到一定程度后，电晕放电会发生断电现象，这种现象称为电火花放电。
电火花放电时，会产生一个短暂且强烈的放电现象，而真空度越高，放电时产生的电流就越小。
因此，通过控制电压和激励频率，可以测量出真空室内的压力。
一般情况下，采用锁相放大技术来测量电流。
电流的大小通常与真空度成反比例关系，因此可以通过测量电流来确定真空度的大小。
注意事项电火花真空检测器具有以下几点注意事项：环境温度环境温度对电火花真空检测器的使用有很大的影响。
在高温环境下，电导率会增加，电流也会增加，这样会造成测量误差。
因此在使用检测器时，应尽可能保持环境温度稳定，以便获得准确的测量结果。
技术人员技能使用电火花真空检测器还需要掌握一定的技能。
如果不熟练操作，有可能会影响测试结果，甚至造成设备损坏。
因此，使用检测器前，需要做了解电火花真空检测器的原理和使用方法，并确保技术人员具有相应的技能。
长期使用长期使用会对电火花真空检测器产生一定的疲劳，使其测量准确性下降。
因此，如果需要长时间使用检测器，需要定期对其进行维护和保养，以确保仪器的性能和准确性。
耳保护在测试时，电极之间会发生电晕放电声，为保护用户的耳膜不受损伤，需要佩戴耳塞或耳罩。
总之，电火花真空检测器是一种非常重要的真空度测试仪器，它广泛应用于各个领域，必须严格遵守上述注意事项，才能有效地进行测量。
真空度测试仪的原理
真空度测试仪的原理真空开关真空度测试仪是升级改进后的真空度检测仪器。
该设备具有稳定性更好，智能化程度更高，测试精度更高的特点。
真空断路器判断真空管真空度劣化与否的常用方法是工频耐压法，这种方法只是能判断真空度严重劣化的灭弧室。
而当真空度劣化到10-2～10-1Pa时，虽然击穿电压没有降低，但灭弧室已不合格。
该真空度测试仪采用励磁线圈，运用磁控放电法测试灭弧室的真空度，不必拆卸灭弧室。
同时采用微机进行同步控制与数据采集处理，使灭弧室真空度的现场测试灵敏度达到了10-5Pa。
该真空开关真空度测试仪的突出特点是采用新型励磁线圈及数据处理方法，实现了真空度的不拆卸测量。
本仪器具有使用方便、操作简便、不拆卸测量等优点，是一种实用的检测仪器，广泛适用于电力、钢铁、铁路、煤炭、纺织等使用真空开关的部门。
技术指标1、检测对象：各种型号真空开关管2、检测方法：采用励磁线圈进行真空管的不拆卸测量3、适用范围：本仪器为一机多用型，可测多种型号真空开关4、检测范围：10-5～10-1Pa5、测量精度：10-5～10-4Pa，10%10-4～10-3Pa，10%10-3～10-2Pa，10%10-2～10-1Pa，10%6、磁场电压：1700V7、脉冲电场高压：30kV8、测试真空度时开关管开距：正常使用开距9、使用环境：-20℃～40℃10、采样器：磁控线圈工作原理将灭弧室两触头拉开一定的开距，施加脉冲高压；将灭弧室置于螺旋线圈内或将新型电磁线圈置于灭弧室外侧，向线圈施加磁场电压，从而在灭弧室内产生与高压同步的脉冲磁场。
这样在脉冲磁场和强电场的作用下，灭弧室中的电子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体的密度（即真空度值）成比例关系。
对于不同型号的真空管（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。
通过实验可以标定各种管型的真空度与离子电源间的对应关系曲线。
高真空规检测工作原理
高真空规检测工作原理
高真空规检测是一种常用的检测方法，它通过在真空室中创建一个高真空环境，利用高真空规来检测被测物件的封装密度和泄漏情况。
其工作原理如下：
1. 准备测试装置：首先，需要准备一个真空室和一个高真空规。
真空室通常由一个密封的容器和真空泵组成，可以通过排空将真空度提高到所需的水平。
高真空规是一种精密的仪器，可测量被测物体内或背面的压力。
2. 创建高真空环境：将被测物品放入真空室中，并将其密封。
然后，启动真空泵开始排空真空室内的气体，逐渐降低气压。
排空的目的是为了消除被测物品中和周围的气体，以达到高真空环境。
3. 监测被测物品的泄漏情况：在真空室中建立高真空后，高真空规会测量被测物品的压力。
如果被测物品存在泄漏，则压力会逐渐升高，高真空规会检测到压力的变化。
4. 检测封装密度：在高真空环境中，高真空规还可以测量被测物品的封装密度。
密封性好的物品在高真空中的压力较低，而密封性差的物品会因气体渗透而增加压力。
通过测量压力，可以判断被测物品的封装密度好坏。
总结：高真空规检测通过在真空室中排空气体，创建高真空环境，利用高真空规来测量被测物品的压力变化，从而判断泄漏
情况和封装密度。
这种检测方法可以广泛应用于各种封装要求高的行业，如半导体、光学和航空航天等领域。
抽真空测试仪工作原理
抽真空测试仪工作原理
真空测试仪是一种用于测量封闭容器内部真空度的仪器。
它的工作原理主要包括以下几个方面：
1. 抽真空：真空测试仪通过使用真空泵或其他真空抽取设备，将封闭容器内部的气体抽取出来，使其内部形成真空环境。
2. 测试传感器：真空测试仪通常配备有一种或多种传感器，用于测量容器内的真空度。
常见的传感器包括热导式传感器、毛细管传感器和压力传感器等。
这些传感器可以根据不同的测量原理，实时监测容器内的气体压力或温度变化，并将其转化为电信号。
3. 信号转换：真空测试仪将传感器获得的电信号转换为易于读取和处理的数字信号。
这通常通过内部的模数转换器（ADC）或数字信号处理器（DSP）等电子元件来完成。
4. 结果显示：真空测试仪将转换后的数字信号通过内部的显示屏或其他输出设备进行显示。
用户可以实时查看到容器内的真空度数值。
总的来说，真空测试仪的工作原理是通过抽真空、使用传感器测量真空度、信号转换和结果显示等步骤来实现对封闭容器内部真空环境的准确测量。
真空开关真空度测试仪使用方法
真空开关真空度测试仪使用方法使用方法：1、将被测的真空管两端断电。
被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；2、功能选择。
接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。
这时可以通过“设置"键来移动光标选择所需调整的年、月、日，然后按“↑"键来调节数字与当前的日期一致，调整完成后按“确认"键则进入界面③，这时可以通过“↑"键或“设置"键移动光标以选择相应的功能，仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务；3、设置管型。
选择“设置管型"功能后,按确认键,屏幕会进入设置管型界面。
此时，按“↑"键或“设置"键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型、80＜灭弧室直径≤100mm 2号管型、100mm＜灭弧室直径≤110mm 3号管型、110mm＜灭弧室直径≤130mm 4号管型、注意：一般情况下玻璃管的壁厚为5mm,陶瓷管的厚度为10mm。
先测量出真空管的周长L，然后算出真空管的直径(L/3.14)，再用直径减去2倍真空管的壁厚即为灭弧室直径；4、真空度测量。
在进行测量前必须先进行管型设置（参见第四步）。
按确认键返回界面③,选择“测量"按确认键,进行真空度测量，仪器的显示；5、其中××表示充电所需要的时间。
当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。
随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面⑤（2.3E-03Pa即为0.0023Pa）。
选择执行“保存"命令可保存当前液晶显示的数据,选择执行“打印" 命令即可打印出当前液晶显示数据,如果想再次进行测量，按“复位"键或者是按“↑"或“设置"键让光标置于“返回"后，再按“确认"键仪器即可返回；6、测量结束后，关闭仪器电源，并等待5秒后方可拆线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高压开关真空度测试仪的工作原理解析
随着中压开关无油化浪潮的兴起，真空开关以其独特的优点得到了广泛的推广和应用。
这些年来，由于生产工艺和现场使用环境方面的原因，有些真空开关在运行过程中其真空灭弧室会有不同程度的泄漏，有的在正常寿命范围内就可能泄漏到无法正常开断的地步。
仪天成YTC3991高压开关真空度测试仪拥有测试精度更高，稳定性更好，智能化程度更高的特点，并且可定量测量各种型号真空开关灭弧室内的真空度。
本文就此仪器的工作原理做以下的讲解。
整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。
其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。
该电流经取样电阻R和预处理电路后输入单片机，最后经
运算由液晶显示屏显示测得的真空度值。
图二（放电波形图）
以上为仪天成YTC3991高压开关真空度测试仪的基本工作原理。
仪天成电力设备有限公司拥有十二年的行业生产经验，售后服务有保障，本公司承诺，凡公司售出的产品，三月包换，三年质保，终身保修。
