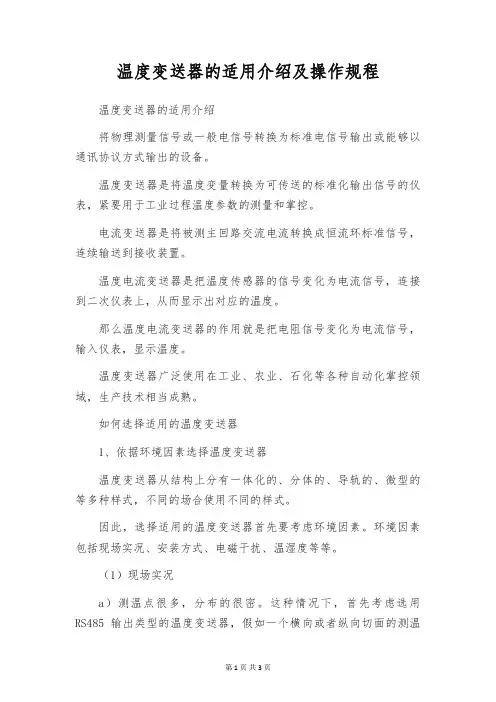

温度变送器的适用介绍及操作规程温度变送器的适用介绍将物理测量信号或一般电信号转换为标准电信号输出或能够以通讯协议方式输出的设备。
温度变送器是将温度变量转换为可传送的标准化输出信号的仪表，紧要用于工业过程温度参数的测量和掌控。
电流变送器是将被测主回路交流电流转换成恒流环标准信号，连续输送到接收装置。
温度电流变送器是把温度传感器的信号变化为电流信号，连接到二次仪表上，从而显示出对应的温度。
那么温度电流变送器的作用就是把电阻信号变化为电流信号，输入仪表，显示温度。
温度变送器广泛使用在工业、农业、石化等各种自动化掌控领域，生产技术相当成熟。
如何选择适用的温度变送器1、依据环境因素选择温度变送器温度变送器从结构上分有一体化的、分体的、导轨的、微型的等多种样式，不同的场合使用不同的样式。
因此，选择适用的温度变送器首先要考虑环境因素。
环境因素包括现场实况、安装方式、电磁干扰、温湿度等等。
（1）现场实况a）测温点很多，分布的很密。
这种情况下，首先考虑选用RS485输出类型的温度变送器，假如一个横向或者纵向切面的测温点很多可以选用RS485输出的多路温度变送器，这样可以节省布线，易于安装，便利供电。
假如选用一体化的电流型温度变送器，可以选用低功耗的温度变送器，这样由于供电线的削减从而也可以削减现场的布线。
b）测温点很远。
假如测温点的距离在几十米以内，可以选择分体式的温度变送器，与四线制的铂电阻温度传感器结合测温，这样既保证传输精度，又能降低成本。
分体式的温度变送器可以选择导轨式的安装在掌控箱内，也可以选择盒装的安装在现场的合适位置。
假如距离在100米以上，可以选择电流型的温度变送器，假如现场不便利供电可以选择低功耗的温度变送器。
假如现场环境很“干净”，没有电磁干扰，可以选择无线传输的温度变送器。
c）空间很小。
尤其是机械、管道等狭小空间安装温度变送器时，可以选用微型温度变送器，最小的只相当于螺丝大小，这样安装特别便利，假如考虑到更换便利，可以选用带活动连接器的微型温度变送器。
一体化温度变送器使用注意事项
一体化温度变送器使用注意事项1.预先了解工作环境：一体化温度变送器通常在各种工业环境下使用，包括高温、高湿、腐蚀等恶劣条件。
在选择一体化温度变送器时，要了解工作环境的具体要求，包括温度范围、湿度要求、防护等级等，以确保变送器能正常工作。
2.安装位置选择：一体化温度变送器的测量精度和稳定性受到安装位置的影响。
应选择远离热源、振动源和电磁干扰的位置进行安装。
同时，变送器的安装位置需要方便进行维护和校准操作。
3.与被测温度源的连接：一体化温度变送器通常与被测温度源通过热电偶或热电阻进行连接。
在连接时需要注意选择合适的接线方式和接线材料，并确保接触良好，以保证测量精度。
4.做好温度补偿：一体化温度变送器在测量时需要进行温度补偿，以消除环境温度对测量结果的影响。
温度补偿可以通过外部温度传感器或自身内置的温度补偿元件进行。
在使用一体化温度变送器时，需要根据实际需求进行相应的温度补偿设置。
5.维护和校准：一体化温度变送器需要定期进行维护和校准，以确保其测量精度和稳定性。
维护包括清洁变送器外壳、探头和接线端子等，并检查是否有损坏或老化的部件。
校准则需要使用校准仪器进行，根据实际情况选择合适的校准方法，并按照一定的周期进行校准操作。
6.防静电干扰：一体化温度变送器是一种较为敏感的仪表，对静电干扰较为敏感。
在使用过程中，应注意避免静电的产生和积累，避免人工触摸变送器，以免影响测量精度和稳定性。
7.选择合适的供电方式：一体化温度变送器通常需要外部供电，可以选择直流电源或交流电源。
在选择供电方式时，需要根据实际需求及现场条件进行选择，并确保供电的稳定性和可靠性。
8.关注报警功能：一体化温度变送器通常具有报警功能，可以根据设定的温度上下限进行报警。
在使用过程中，需要根据实际需求设置合适的报警参数，并定期检查报警功能的正常运行。
9.注意绝缘和导线选用：一体化温度变送器的输入和输出端子需要良好的绝缘，以防止干扰和泄漏。
在进行接线时，需要选择合适的导线和绝缘材料，并确保接线可靠，杜绝出现导线断路、短路等问题。
温度变送器工作原理及安装注意事项
温度变送器工作原理及安装注意事项
工作原理：
温度电流变送器是把温度传感器的信号转变为电流信号，连接到二次仪表上，从而显示出对应的温度。
温度变送器采用热电偶、热电阻作为测温元件，从测温元件输出信号送到变送器模块，经过稳压滤波、运算放大、非线性校正、V/I转换、恒流及反向保护等电路处理后，转换成与温度成线性关系的4〜20mA电流信号输出。
安装要求：
1、安装前，检查配件是否齐全，紧固件有无松动,将天线拧紧。
2、安装时，注意轻拿轻放，切勿敲、摔。
将天线拧紧后即可正常工作
3、安装后，加电后，禁止非操作人员打开前盖，如操作人员误操作后，严禁保存，断电后重新开启即可。
主要产生误差的原因：
被测介质温度升高或者降低时变送器输出没有变化，这种情况大多是温度变送器密封的问题，可能是由于温度变送器没有密封好或者是在焊接的时候不小心将传感器焊了个小洞，这种情况一般需要更换变送器外壳才能解决。
输出信号不稳定，这种原因是温度源本事的原因，温度源本事就是一个不稳定的温度，如果是仪表显示不稳定，那就是仪表
的抗干扰能力不强的原因。
变送器输出误差大，这种情况原因就比较多，可能是选用的温度变送器的电阻丝不对导致量程错误，也有可以能是变送器出厂的时候没有标定好。
温湿度变送器安装及使用(壁挂王字壳485型)
温湿度变送器（壁挂王字壳485型）目录第1 章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)1.5产品选型 (5)第2 章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.2.1 传感器接线 (6)2.3 安装方式 (7)2.4安装事宜 (7)第3 章配置软件安装及使用 (7)3.1传感器接入电脑 (7)3.2传感器监控软件的使用 (8)第4 章通信协议 (9)4.1通讯基本参数 (9)4.2数据帧格式定义 (9)4.3寄存器地址 (9)4.4 通讯协议示例以及解释 (10)第5章常见问题及解决方法 (10)附录：部分探头尺寸 (11)第 1 章产品简介1.1产品概述该变送器广泛适用于农业大棚/花卉培养等需要温湿度监测的场合。
传感器内输入电源，感应探头，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2功能特点本产品采用高灵敏度数字探头，信号稳定，精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
1.3主要参数壁挂王字壳：110×85×44mm1.4系统框架图本产品也可以多个传感器组合在一条485 总线使用，理论上一条总线可以接254个485 传感器，另一端接入带有485 接口的PLC、通过485 接口芯片连接单片机，或者使用USB 转485 即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试（在使用该配置软件时只能接一台设备）。
1.5产品选型VMS- 公司代号3002- 壁挂王字壳WS- 温湿度N01- 485通讯（Modbus-RTU协议）2 内置PE头4 内置精装探头5 外延精装探头6 外延防水探头ZJ外延夹持探头HD活动螺纹探头第 2 章硬件连接2.1设备安装前检查设备清单：■温湿度变送器设备1台■膨胀塞2个、自攻螺丝2个■USB转485（选配）■合格证、保修卡2.2接口说明电源接口为宽电压电源输入10-30V 均可。
温度变送器热电阻温度变送器安全操作规定
温度变送器热电阻温度变送器安全操作规定温度变送器热电阻温度变送器是化工、电力、冶金、航空等多个领域常用的测量仪器。
这种仪器可以用来测量温度以及输出电信号，将测量结果传输到控制室等其他地方。
为了确保温度变送器热电阻温度变送器的安全运行和可靠性，我们需要遵守以下安全操作规定。
1. 温度变送器的选型和安装1.1 温度变送器的选型应根据被测温度范围、测量准确度和环境条件等进行选定。
在使用过程中，需遵循变送器生产厂家提供的规范和说明书。
1.2 温度变送器需要安装在有防爆措施的场所，应避免在易燃、易爆场所使用。
在氢气、乙炔、甲烷等易燃气体和粉尘较多的场所中不可使用。
1.3 安装时应避免温度变送器与电缆等设备受拉力、压力和弯曲力等作用。
特别是在通过墙体、焊缝和法兰等障碍物的条件下，往往需要在温度变送器和电缆之间安装紧固附件。
1.4 安装时还应避免温度变送器与其他设备电源、开关等发生干扰。
如果在电缆过长、电源电压低、控制电缆和电源电缆交叉时出现了较大的噪声，在变送器输入电路中，将产生较强的信号干扰。
2. 温度变送器的工作环境和保管2.1 温度变送器工作环境应保持干净、清洁。
对于在震动、电磁辐射环境下工作的温度变送器，应特别保持谐振和震动的平稳。
并且遵守变送器生产厂家的操作规定进行使用。
2.2 温度变送器在使用前，应将液体温度剪切标尺、液态色谱和温度管等进行检查，并进行定期校准。
温度变送器使用后，需要进行清洗和防护，确保存放干燥通风的环境中，最好的存放温度为－20°C～＋60°C。
2.3 温度变送器不可敲击、强撞等过度使用，避免长时间暴露在阳光下。
在使用中，特别要注意防潮、防油、防尘、防震。
2.4 温度变送器在使用过程中，如发现出现异常、不能正常使用，应及时停机，进行检查和维修，并且应遵守相应的安全操作规定。
3. 温度变送器的维护3.1 温度变送器的维护应由专业技术人员进行。
在维护前，需对温度变送器系统进行调整和检查。
温度变送器的适用介绍
温度变送器的适用介绍温度变送器是一种常见的工业自动化控制仪表，它是用于将现场温度信号转换为标准信号输出的装置。
温度变送器可以将不同种类的温度传感器检测到的温度信号转换为标准的信号，如4-20mA电流或0-10V电压等。
温度变送器适用于各种工业场合，如化工、石化、电力、制药、食品等行业。
本文将介绍温度变送器的适用范围、分类、选型和安装注意事项。
适用范围温度变送器适用于以下场合：1.环境温度较高或较低的工况2.采用远传信号的场合，提供稳定的远距离信号传输3.对信号精度有要求的情况4.要求设备可控、自动化程度高的场合分类根据输入信号类型的不同，温度变送器可以分为以下几种类型：热电偶变送器热电偶变送器是将热电偶检测到的温度信号转换为标准信号输出的装置。
热电偶变送器适用于工作温度在-270℃至+1800℃范围内的场合，具有测量范围宽、质量稳定、抗干扰能力强等特点。
热电阻变送器热电阻变送器是将热电阻检测到的温度信号转换为标准信号输出的装置。
热电阻变送器适用于工作温度在-200℃至+600℃范围内的场合，具有精度高、响应快等特点。
同时，它还可以根据温度补偿线的不同，分为三线式、四线式热电阻变送器。
红外温度变送器红外温度变送器是将通过红外线检测到的物体表面温度转换为标准信号输出的装置。
红外温度变送器适用于非接触式温度检测的场合，可以广泛应用于造纸、印染、化工、冶金、炼油、食品加工、纺织等行业。
其他类型除了以上三种类型的温度变送器，还有磁敏电阻温度变送器、晶体管温度变送器、热电积温度变送器等。
这些类型的温度变送器主要应用于特殊的温度检测场合。
选型选择适合的温度变送器，需要考虑以下几个方面：1.检测对象的最高温度和最低温度2.对控制精度、响应速度的要求3.电源的电压和信号传输距离4.工作环境与外界温度条件安装注意事项1.将温度变送器放置在干燥、通风良好的地方，并避免水汽、腐蚀性气体的侵蚀。
2.温度变送器的电源和信号线应分开布置，避免相互干扰。
温度变送器选型
温度变送器选型
温度变送器选型先要选定输出信号，温度变送器输出信号通常有电流和电压两种，电流信号4-20mA，电压信号有0-2.5V、0-5V、0-10V 等，要根据上级仪表要求选定。
选定信号后确定量程，温度变送器的量程因为是跟输出信号对应的，选择的时候要以适合为度。
温度变送器精度也有很多种，通用的≤±0.2%，高精度的0.1℃&±0.05%甚至更高，选择满足要求的精度即可。
温度变送器还以可以选择现场显示功能，现场显示的同时也可以输出信号。
特殊环境还可以选择带HARRT协议智能温度变送器，调试比较方便。
温度变送器形式有一体化温度变送器和分体温度变送器，可以根据安装环境选择，一体化温度变送器有直插式、导轨式等安装方式，直插式可以安装在管道等任意空间，用螺纹、法兰固定，导轨式适合安装在机箱机柜里，用导轨固定。
分体式是指温度传感器和变送模块分开，安装现场温度过高或者安装空间有限一般选择分体式温度变送器。
温度变送器的材质也有不锈钢等很多种，可以根据安装环境选择。
规格尺寸多样，大小相差悬殊，HX-RS污泥堆肥专用的温度探杆可能有十几米高，而高精度微型温度变送器只有M10螺纹那么大。
温度变送器选型相对温度传感器要复杂一些，选型过程中只要多跟厂家沟通，就一定能选到满意的产品。
温湿度变送器的安装步骤[1]
![温湿度变送器的安装步骤[1]](https://img.taocdn.com/s3/m/cf6a1f772f3f5727a5e9856a561252d380eb20c6.png)
温湿度变送器的安装步骤一、安装前的变送器配置在实际安装前，您可能要配置变送器。
为了轻松找到串行线，请使用USB服务电缆和PC上的终端程序。
一些配置设置还可以使用DM70手持式指示器来更改。
1、模拟输出的可配置设置示例：（1）模拟输出参数和定标。
（2）模拟输出差错误级别。
2、RS—485输出的可配置设置示例：（1）默认情况下，DMT143变送器是针对单个变送器操作配置的。
此时串行操作模式为STOP，住址为0、要针对公共线上的操作配置变送器，您必须为每个变送器*住址（范围为0255），并将其串行操作模式设置为POLL。
（2）默认串行线设置可能对RS—485线不合适。
（3）您可能需要更更改送器的串行输出格式来充足自身的需要。
二、选择位置要保证安装饰能很好地代表所要测量的气体。
温度变更不影响露点测量，但压力变更会影响测量。
为了躲避环境湿度影响测量，必须除去系统中的全部泄漏。
假如所测量气体的温度适合于DMT143，而且不会由于多尘或油性气体而需要额外的过滤，则推举的安装方式是直接与气体接触。
这样的油对于DRYCAP传感器无害，但假如系统中存在油颗粒或者在较长时间的使用后油聚集在过滤器上，响应时间可能会变长。
直接测量时，zui大测量压力为50bara/725psia（压力）。
假如气体温度高于变送器规定的最高工作温度，建议对气体采样并将其冷却到环境温度（例如20C/68F）。
请注意，露点温度必须明显低于环境温度才略躲避采样管中显现冷凝。
通过使用采样单元选件，可以很简单地从流程中进行采样。
DMT143重量很轻，这意味着它可以安装在采样单元的采样管上，而无需任何额外的机械支撑。
将DMT143安装到管时，您可以使用标准G1/2T形管道配件。
三、变送器安装1.从变送器上取下黄色的运输保护盖。
2.具有平行螺纹（G1/2ISO228/1）的DMT143型号要求使用密封圈来紧固接头。
确保安装饰上的螺纹与您的变送器匹配。
（对于具有NPT螺纹的型号，不要使用密封圈。
