关于主变保护闭锁备自投装置的实际应用分析
浅析变电站备自投装置的应用及调试
浅析变电站备自投装置的应用及调试摘要：文章依据目前电网运行特点，分析了备自投装置的工作原理，备自投装置的优点，备自投装置二次接线的重要性，以及备自投在电网运行中所起到的作用。
从现场施工调试的角度分析了备自投装置调试的具体实施方法和存在的问题。
关键词：备自投；方式；逻辑；调试0引言备自投装置全称为备用电源自动投入系统，当工作电源故障或其它原因断开后，能自动、迅速地将备用电源投入工作或将用户切换到备用电源上去，而使用户不致于被停电的一种安全自动装置。
备自投对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。
备自投装置是备自投系统的核心部分。
备自投装置有电磁式、机电式的，现在微机型的应用比较普遍。
备自投在不同的电压等级如110kV、35kV、10kV、0.4kV系统的供配电回路都可使用。
尽管不同厂家不同品牌的微机备自投装置的型号和外形不同，但其功能和原理大体相同。
目前电网要求凡具备环网供电条件，可能因系统运行需要而采取解环等措施的变电站，应设计和配置备自投装置；对新建、扩建的变电站，应对其配置备自投装置的必要性进行研究，并根据需要同步建设；一次网架结构发生变化时，应对相关变电站备自投功能、配置的适应性进行分析研究，必要时进行调整、改造。
本文主要讨论变电站备自投的应用和调试。
备自投装置用于变电站有备用电源的情形，在主电源因故障断开后，自动迅速的投入备用电源恢复供电，以提高供电可靠性。
备用投装置按照动作对象划分，分为母联（分段、桥）备自投，线路备自投和主变备自投等。
本文主要介绍进线备自投（进线备投）和分段备自投（母联备投）两种方式，所谓进线备投指进线主电源工作，备用电源不工作；母联备投指主备电源一起分列运行互为备用。
1备自投装置通用逻辑条件备用电源备自投的工作过程首先是判断是否满足工作条件（主备电源是否正常工作，断路器位置正常及无备自投闭锁条件），满足条件后经设定时间充电完毕。
当主电源因故障失电导致母线失压，装置自动检查相关备自投投入条件，满足则先跳开失电侧断路器，后则合上备用电源侧断路器。

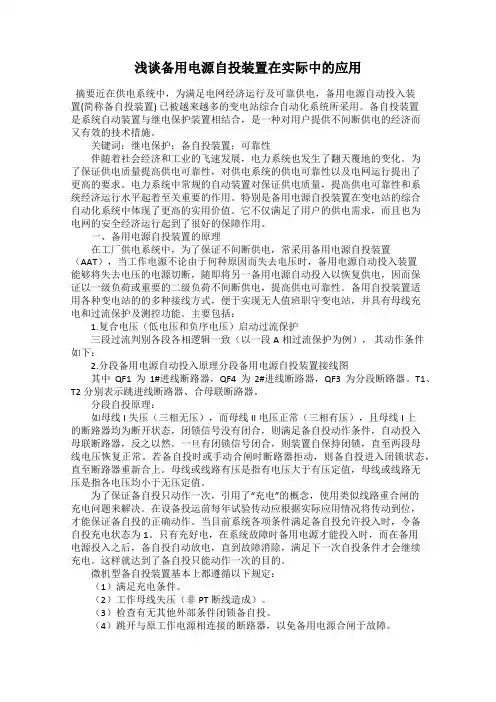

浅谈备用电源自投装置在实际中的应用
浅谈备用电源自投装置在实际中的应用摘要近在供电系统中，为满足电网经济运行及可靠供电，备用电源自动投入装置(简称备自投装置) 已被越来越多的变电站综合自动化系统所采用。
备自投装置是系统自动装置与继电保护装置相结合，是一种对用户提供不间断供电的经济而又有效的技术措施。
关键词：继电保护；备自投装置；可靠性伴随着社会经济和工业的飞速发展，电力系统也发生了翻天覆地的变化。
为了保证供电质量提高供电可靠性，对供电系统的供电可靠性以及电网运行提出了更高的要求。
电力系统中常规的自动装置对保证供电质量，提高供电可靠性和系统经济运行水平起着至关重要的作用。
特别是备用电源自投装置在变电站的综合自动化系统中体现了更高的实用价值。
它不仅满足了用户的供电需求，而且也为电网的安全经济运行起到了很好的保障作用。
一、备用电源自投装置的原理在工厂供电系统中，为了保证不间断供电，常采用备用电源自投装置（AAT），当工作电源不论由于何种原因而失去电压时，备用电源自动投入装置能够将失去电压的电源切断，随即将另一备用电源自动投入以恢复供电，因而保证以一级负荷或重要的二级负荷不间断供电，提高供电可靠性。
备用自投装置适用各种变电站的的多种接线方式，便于实现无人值班职守变电站，并具有母线充电和过流保护及测控功能。
主要包括：1.复合电压（低电压和负序电压）启动过流保护三段过流判别各段各相逻辑一致（以一段A相过流保护为例），其动作条件如下：2.分段备用电源自动投入原理分段备用电源自投装置接线图其中QF1为1#进线断路器，QF4为2#进线断路器，QF3为分段断路器。
T1、T2分别表示跳进线断路器、合母联断路器。
分段自投原理：如母线I失压（三相无压），而母线II电压正常（三相有压），且母线I上的断路器均为断开状态，闭锁信号没有闭合，则满足备自投动作条件，自动投入母联断路器，反之以然。
一旦有闭锁信号闭合，则装置自保持闭锁，直至两段母线电压恢复正常。
若备自投时或手动合闸时断路器拒动，则备自投进入闭锁状态，直至断路器重新合上。
变电站备自投装置动作原理及应用场景
变电站备自投装置动作原理及应用场景发布时间：2021-12-30T06:33:23.371Z 来源：《中国科技人才》2021年第25期作者：袁怡[导读] 随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。
国网绵阳供电公司变电运维中心四川绵阳 621000摘要：本文详细描述了变电站备自投装置动作原理、作用，分析了内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投的动作逻辑、启动条件、闭锁原则，并结合具体实例，阐述了不同接线方式的备自投应用场景。
0引言随着经济社会的不断发展，人们对电力供应的要求越来越高，如果供电可靠性得不到满足，会对人们的日常生活产生重要的影响[1]。
为了解决这些问题，引入了备自投装置，它是电力系统中十分重要的自动元器件，当系统主供电源消失时，由备用电源自投装置依靠自身判断做出正确动作，确保用电负荷及用户不失电，保障电网可靠运行。
1 备自投动作原理依据电力系统安全运行要求，备自投典型接线方式分为三种，分别是内桥接线分段备自投、内桥接线进线备自投、内桥接线仅有母联刀闸进线备自投，备自投装置有以下四点要求：（1）应保证工作电源断开后，才投入备用电源。
（2）工作电源上的电压，不论因何原因消失时，自动投入装置均应动作。
（3）应保证只动作一次。
（4）动作具有一定的延时。
备自投动作逻辑的控制条件分为两类：一类为启动条件，另一类为闭锁条件。
当启动条件都满足，闭锁条件都不满足时，备自投动作出口，因此备自投装置动作原理、启动条件、闭锁条件与其能否正确动作密切相关[2]。
1.1内桥接线分段备自投内桥接线分段备自投接线方式如图1所示，正常运行时，分段断路器3QF在分位，进线断路器1QF、2QF在合位，Ⅰ母、Ⅱ母均有压，备自投装置投入开关处于投入位置。
动作过程：1QF、2QF处于合闸位置，3QF在分位，当线路1或线路2失电时，在线路有压的情况下备自投经过一定延时跳开线路1或线路2，合上3QF。

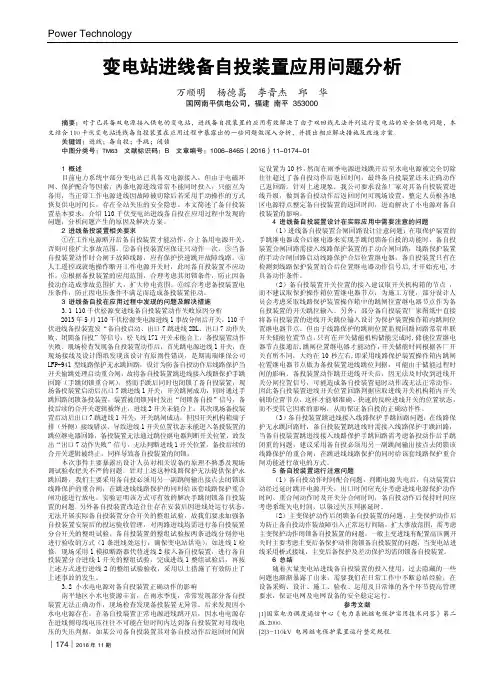

变电站进线备自投装置应用问题分析
Power Technology︱174︱2016年11期变电站进线备自投装置应用问题分析万顺明 杨德嵩 李晋杰 邱 华国网南平供电公司，福建 南平 353000摘要：对于已具备双电源接入供电的变电站，进线备自投装置的应用有效解决了由于双回线无法并列运行变电站的安全供电问题，本文结合110千伏变电站进线备自投装置在应用过程中暴露出的一些问题做深入分析，并提出相应解决措施及改造方案。
关键词：进线；备自投；手跳；闭锁中图分类号：TM63 文献标识码：B 文章编号：1006-8465（2016）11-0174-011 概述 目前电力系统中部分变电站已具备双电源接入，但由于电磁环网、保护配合等因素，两条电源进线常常不能同时投入，只能互为备用，当正常工作电源进线因故障被切除后若采用手动操作的方式恢复供电时间长，存在全站失压的安全隐患。
本文简述了备自投装置基本要求，介绍110千伏变电站进线备自投在应用过程中发现的问题，分析问题产生的原因及解决方案。
2 进线备投装置相关要求 ①在工作电源断开后备自投装置才能动作，合上备用电源开关，否则可能扩大事故范围。
②备自投装置应保证只动作一次。
③当备自投装置动作时合闸于故障线路，应有保护快速跳开故障线路。
④人工遥控或就地操作断开工作电源开关时，此时备自投装置不应动作。
⑤根据备投装置的应用范围，合理考虑其闭锁条件，防止因备投动作造成事故范围扩大，扩大停电范围。
⑥综合考虑备投装置电压条件，防止因电压条件不满足而造成备投装置拒动。
3 进线备自投在应用过程中发现的问题及解决措施 3.1 110千伏松源变进线备自投装置动作失败原因分析 2013年5月110千伏松源变电源进线1事故分闸后开关，110千伏进线备投装置发“备自投启动、出口7跳进线2DL、出口7动作失败、闭锁备自投”等信号，松飞线171开关未能合上，备投装置动作失败。
现场检查发现备自投装置动作后，首先跳电源进线1开关，查现场接线及设计图纸发现该设计有原则性错误，是期南瑞继保公司LFP-941型线路保护无永跳回路，设计为防备自投动作后线路保护当开关偷跳处理启动重合闸，故将备自投装置跳进线接入线路保护手跳回路（手跳闭锁重合闸），然而手跳后同时也闭锁了备自投装置，现场备投装置启动后出口7跳进线1开关，开关跳闸成功，同时通过手跳回路闭锁备投装置，装置被闭锁同时发出“闭锁备自投”信号，备投后续的合开关逻辑被终止，进线2开关未能合上；其次现场备投装置启动后出口7跳进线1开关，开关跳闸成功，但因开关机构箱端子排（外侧）接线错误，导致进线1开关位置状态未能进入备投装置的跳位继电器回路，备投装置无法通过跳位继电器判断开关位置，故发出“出口7动作失败”信号，无法判断进线1开关位置，备投后续的合开关逻辑被终止，同样导致备自投装置的闭锁。
10kV备自投装置原理及运行分析
10kV备自投装置原理及运行分析摘要：随着电网负荷增长及供电可靠性要求日益提高，10kV备自投重要性凸显。
10kV备自投装置的准确动作，可及时恢复供电或减少停电区域，对电力系统的安全稳定运行起着十分重要的作用。
本文将着重介绍在电力系统中应用最广的10kV备自投原理和功能，探讨相关的动作原理及闭锁条件。
关键词：备自投跳闸闭锁1.引言备自投装置又称为备用电源自动投入装置。
备自投具有在线运行状态监视功能，可观察各输入电气量、开关量、定值等信息，当工作电源因故障断开后，备自投装置能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去，大大提高供电可靠性。
随着供电可靠性要求越来越高，10kV备自投装置广泛地应用于电力系统中。
2.10kV备自投装置基本原理本文以10kV分段备投为例，主要分析10kV备自投的几种常见运行方式、工作原理和闭锁逻辑。
2.1正常运行条件分段开关3DL处于分位，进线开关1DL、 2DL均处于合位；母线均有电压；备自投功能处于投入位置2.2启动条件●II段备用I段，I段母线无压，1DL进线1无流，II段母线有压●I段备用II段， II段母线无压，2DL进线2无流，I段母线有压2.3动作过程启动条件1:若IDL处于合位，则经延时跳开1DL，确认跳开后合上3DL；若1DL处于分位，则经延时合上3DL启动条件2:若2DL处于合位，则经延时跳开2DL，确认跳开后合上3DL；若2DL处于分位，则经延时合上3DL。
工作母线失压是备自投保护启动的条件，应设置启动延时躲开电压波动。
为防止备自投保护对线路倒送电，不论进线断路器是否断开，备自投延时启动后都应再跳一次该断路器，并将检查该断路器跳位辅助触点作为启动合闸的必要条件。
2.4退出条件3DL处于合位置；备自投一次动作完毕；有备自投闭锁输入信号；备自投投入开关处于退出位置。
2.5备自投保护闭锁条件：（1）手动断开工作电源，备自投不应动作；（2）为防止自投在故障上，内部故障时应闭锁备自投；（3）备自投停运。

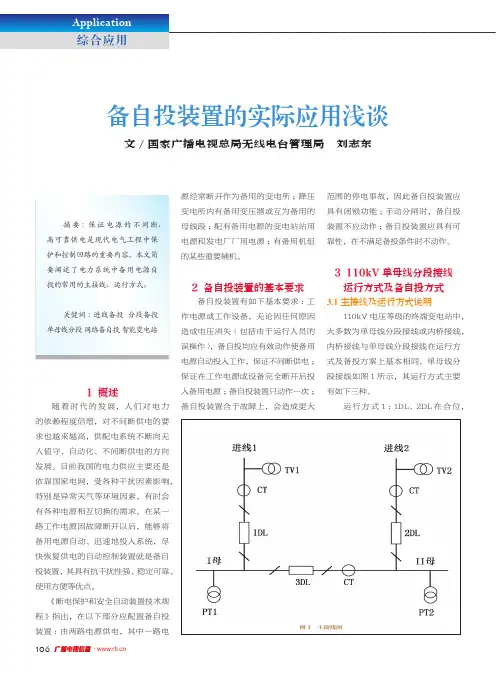

备自投装置的实际应用浅谈
106. 1 概述随着时代的发展，人们对电力的依赖程度倍增，对不间断供电的要求也越来越高，供配电系统不断向无人值守、自动化、不间断供电的方向发展。
目前我国的电力供应主要还是依靠国家电网，受各种干扰因素影响，特别是异常天气等环境因素，有时会有各种电源相互切换的需求。
在某一路工作电源因故障断开以后，能够将备用电源自动、迅速地投入系统，尽快恢复供电的自动控制装置就是备自投装置，其具有抗干扰性强、稳定可靠、使用方便等优点。
《断电保护和安全自动装置技术规程》指出，在以下部分应配置备自投装置：由两路电源供电，其中一路电摘要：保证电源的不间断、高可靠供电是现代电气工程中保护和控制回路的重要内容，本文简要阐述了电力系统中备用电源自投的常用的主接线、运行方式。
关健词：进线备投 分段备投 单母线分段 网络备自投 智能变电站107. 进线断路器2DL 热备用。
运行方式3：2DL、3DL 在合位，1DL 在分位，进线2带两台主变运行，进线断路器1DL 热备用。
线1无流，跳开1DL，确认1DL 跳开后，合上3DL ；备自投装置检测到Ⅱ母无压、Ⅰ母有压、进线2无流，跳开2DL，确认2DL 跳开后，合上3DL。
合上2DL。
对于运行方式3，采用进线备投方式2，其具体备投方式如下：备自投装置检测到Ⅰ母无压、Ⅱ母无压、进线2无流，跳开2DL，确认2DL 跳开后，合上1DL。
4 110kV 单母线分段接线形式的备自投功能方案4.1 传统备自投方案如图2所示为传统备自投方案，通过备自投装置设置的备投方式及其他相关设置对有无压、有无流和开关位置进行逻辑判别，从而进行相应的开关量输出，通过控制电缆传输给相应断路器，完成跳合闸操作。
4.2 直采直跳备自投方案如图3所示为直采直跳备自投功能方案，该方案设置独立的备自投装置，通过合并单元完成对Ⅰ母电压、Ⅱ母电压，进线1电压、电流，进线2电压、电流的SV 信息等的采集，再通过光缆传输给备自投装置。
石嘴山地区电网备自投装置的应用分析
石嘴山地区电网备自投装置的应用分析摘要：本文介绍了石嘴山电网常用的两种备自投配置方式，以及备自投装置在实际应用中常出现的一些问题，并提出相应的改进措施。
关键词：备自投，线路，母联1备自投装置动作要求备自投装置（备用电源自动投入装置）是当工作电源因故障断开以后，能自动而迅速地将备用电源投入到工作或将用户切换到备用电源上去。
按类型分为桥备投、分段备投、母联备投、线路备投、变压器备投。
1）工作电源断开后，备用电源才能投入。
2）投入备用电源断路器时必须经过延时，时限应大于最长的外部故障切除时间。
3）在手动跳开工作电源时，备自投不应动作。
4）应具备闭锁的逻辑功能，防止备用电源投到故障元件上，造成事故扩大。
5）备用电源无电压时，备自投不应动作。
6）在PT二次保险熔断时不应误动，故应设置PT断线告警。
7）只能动作一次，以防系统受到多次冲击而扩大事故。
2 硬件构成1）低电压元件：所接母线失压后可靠动作，而在电网故障切除后可靠返回。
为缩小低电压元件动作范围，低电压定值宜整定得较低，一般整定为0.15-0.3倍额定电压。
为避免失压误动，可由两个电压继电器组成，其触点构成与门出口，两个电压取自同一组PT的不同相别，也可取自不同的电压等级或所用电系统。
2）有压检测元件：应能在所接母线电压正常时可靠动作，而在母线电压低到不允许自投装置动作时，可靠返回。
电压定值一般整定为0.6-0.7倍额定电压。
3）动作时间：电压鉴定元件动作后延时跳开工作电源，其动作时间宜大于本级线路电源侧后备保护动作时间与线路重合闸时间之和。
4）进线备自投跳闸动作时间应考虑与上级电源线后备长延时加重合闸延时及后加速延时之和的配置原则整定，须综合考虑开关、保护装置的动作特性延时；母联备自投跳闸动作时间应考虑躲过造成母线失压的上级后备保护最长延时及重合闸、后加速延时，准确判断完全失压后，在开始母联备自投有序动作。
主变高压侧后备保护及配置母联备自投一侧的后备保护动作，须闭锁母联备自投，以避免故障时后备保护动作后母联备自投动作合闸再次向故障点提供短路电流，使主变再次遭受短路冲击。
备自投装置外部闭锁回路应用分析.doc
备自投装置外部闭锁回路应用分析摘要：在中压配电与低压配电中，备自投装置是非常常见的。
备自投装置可以保证电力系统实现可靠连续的供电。
随着我国电力网络、电力系统的不断发展，备自投装置发挥着越来越重要的作用。
但是，备用电源自动投入装置的外部回路很容易受到干扰，这就需要加强对备自投设备逻辑的检查。
关键词：备自投装置；外部闭锁回路；闭锁原理；动作逻辑；电力系统；供电可靠性文献标识码：A中图分类号：TM774 文章编号：1009-2374（2015）34-0050-02 DOI：10.13535/ki.11-4406/n.2015.34.026备用电源自动投入装置可以简称为备自投装置，是供电系统中重要的设备。
如果电路系统出现问题，备用电源自动投入装置可以保证供电的连续可靠性，从而减少负荷的损失。
随着科学技术的不断发展，我国变电站的技术水平也有了明显的进步，进而使得变电站的二次回路线路变得更加复杂化，在一定程度上使得变电站的现场维修保障工作难度加大。
由于备用电源自动投入装置的外部回路与其保护装置联系构成了一个相当复杂的线路装置，因此需要我们加大对备用电源自动投入装置的研究。
1 备自投的闭锁原理和动作逻辑备自投的外部闭锁回路是由于变电站发生故障后，备用电源自动投入装置在一次动作后就会闭锁备用电源自动投入。
备自投的闭锁回路可以避免因电源故障对电网产生更大的冲击，以保护电源装置。
从另一个方面来说，如果备用电源自动投入装置在一次动作后，改变了电网的运行方式，那么备用电源自动投入装置就不应该被闭锁。
1.1 备用电源自动投入装置的闭锁原理备用电源自动投入装置的正确动作一般都发生于备自投装置充满电的状况，同时其还受到其他因素的影响，例如其启动的条件及闭锁的条件。
据以往经验及实际调查结果显示，备用电源自动投入装置发生故障一般都是由于外部闭锁回路。
即在备用电源自动投入装置应该闭锁的时候，却未闭锁；在备自投装置不应该发生闭锁情况下，其却发生闭锁。
110kV智能变电站主变保护与备自投装置配合分析与改进措施
110kV智能变电站主变保护与备自投装置配合分析与改进措施摘要：备自投装置是电力系统提高供电可靠性、保证供电连续性的有效手段。
新建110kV智能变电站一期工程因主设备不齐全，导致主变保护与备自投装置之间的逻辑配合存在隐患和弊端。
本文分析主变保护与备自投装置之间的配合问题，提出解决方案。
关键词：主变保护；备自投；逻辑；配合0 引言随着电网规模不断扩大，用户对电网可靠性要求越来越高。
110kV变电站主接线方式主要采用桥型接线方式、单母双（多）分段接线方式等，站内有备用变压器或者互为备用的母线段，要求装设备自投装置，保证在工作电源断开后投入备用电源，这是电力系统提高供电可靠性、保证供电连续性的一种有效手段，主要用于110kV及以下电压等级的系统[1-2]。
110kV变电站一般安装同等容量的2~3台变压器，110kV电压等级设备采用内桥或扩大内桥接线方式，10kV（35kV）设备采用单母双（多）分段接线方式。
近年来，公司新建110kV智能变电站一期工程没有配全所有主设备，导致主变保护与备自投装置之间的逻辑配合存在隐患和弊端。
本文分析主变保护与备自投装置之间的配合问题，提出解决方案。
1 110kV智能变电站一次接线方式新建的110kV智能变电站的主接线多数如图1所示。
按照初步设计阶段的设计文件，110kV出线远景2回，本期110kV建设出线2回、2个内桥断路器，采用扩大内桥接线方式，配110kV扩大内桥备自投装置；远景建设3台主变压器，本期建设#1、#3主变；10kV电气接线远期采用单母线6分段环形接线，本期采用单母线4分段环接线，二次配10kVⅠ/Ⅵ段母分备自投装置、10kVⅡ、Ⅴ段母分备自投装置。
图1 110kV智能变电站本期主接线2 备自投装置基本原理2.1 110kV备自投装置基本原理110kV备自投装置要求当111（或112）进线电源因故障或其他原因造成母线失压，112（或111）进线明备用电源或者11M（或11K）分段暗备用开关能自动投入。
备自投闭锁的讨论 - 电力与能源网
2011年第04期 总第287期电力系统提高供电可靠性的方法大致有以下几种：一是采用环网供电，此种方式使得供电可靠性大大提高，但多级环网系统故障时造成短路电流过大，不稳定，同时设备选型困难，在中低压电网中较少采用；另一种提高供电可靠性的方式是采用双电源供电，此方法将带来继电保护配合困难等问题。
所以在中低压电网中较为广泛地选择单路供电，当电源出现故障不能正常供电时，自动切换至另一路备用电源供电的方式，这种装置简称备自投装置。
备自投装置主要用于110 kV及以下的中低压配电系统中，是保证电力系统连续可靠供电的重要设备之一。
1 事故概况及保护动作情况图1为某110 kV变电站的一次主接线。
系统供电方式为：线路Ⅰ供变电站全部负荷，线路Ⅱ作为变电站的备供电源。
变电站的一次方式为：1QF、3QF断路器运行（#1、#2主变由线路Ⅰ供电），2QF断路器热备用，110 kV备自投启用，投2QF断路器。
保护动作情况为：#1主变保护的后备保护先发了A/D电源降低指令，接着发间隙保护Ⅰ、Ⅱ时限动作指令，跳开了主变四侧，备自投没有动作使全站失电。
当继保人员到现场后发现#1主变保护还一直在发间隙保护Ⅰ、Ⅱ时限动作指令，于是把#1主变跳闸出口压板退掉，分开1QF断路器及其两侧隔离开关，3QF断路器及其两侧隔离开关，#1主变高压侧隔离开关，通过2QF断路器送#2主变，恢复变电站供电。
当时分析是主变后备保护装置有问题，询问厂家以后也是得到同样的答复，厂家当天就派人过来处理，对后备保护装置高后备CPU1进行更换，换过以后做试验一切都正常。
2 事故分析此次#1主变动作是保护装置故障引起的误动作，110 kV备自投在这次#1主变动作过程中未动作，原因是闭锁备自投方案为，采用主变保护动作闭锁所有备自投合闸方案，即#1主变高后备保护动作闭锁备自投合闸，从而使#2主变未能通过备自投装置动作自投到备用电源110 kV线路Ⅱ供电，造成了全站失电。
备自投装置的闭锁与可靠性分析
备自投装置的闭锁与可靠性分析作者：李海勇来源：《广东科技》 2014年第24期李海勇（广西电网有限责任公司来宾供电局，广西来宾 546100）摘要：备用电源自动投入（以下简称备自投）装置的应用，可进一步确保电网运行的安全性。
对备自投装置的可靠性相关问题进行了探讨。
首先分析了备自投装置的工作原理及过程；然后对母线失压、母线无压后延时跳开进线开关必要性、进线开关跳开后母联开关快速合上等备自投装置稳定型问题进行分析；在此基础上，分析了一起备自投装置闭锁故障案例，结合其误动作原因，研究了具体的整改措施。
关键词：备用电源；自投装置；可靠性；闭锁‘0 引言随着我国科学技术的不断进步与发展，备用电源自动投入装置也实现了广泛应用，其主要作用就在于当备用电源自动投入时，可保证发生回路故障的电气设备继续运行。
备自投装置在电网中的应用方案主要包括进线备用自投、变压器备用自投、母联或桥断路器备用自投等，依据各不相同的电网接线形式需要确定相应的整定目标，满足各种场合使用要求。
由于自投起动方式的不同，有时在不需要备用电源起动的情况仍会投入，这也就导致电气设备再次发生损坏。
因此，通过改进备自投回路的起动条件，确定故障点位置，保证电源投入的正确动作。
当判定用电设备故障时，备用电源不会自动投入，这也在一定程度上防止电气设备受到二次损坏。
1 备自投装置原理分析1.1 基本原理在电力系统中，为了从整体上提高供电可靠性，备自投装置也被广泛的应用。
一旦由于故障或者其它因素导致工作电源消失，备自投装置便会断开工作电源，同时其它正常工作电源或备用电源投入到工作中去，继续保证电网运行。
当前备自投装置在电网中的应用方案主要包括进线备自投、变压器备自投、母联或桥断路器备自投等，在不同的需求下应用于不同场合，满足不同电网接线型式的要求。
1.2 工作过程在保证备自投装置工作的诸多条件中，充电条件是其中最为重要的一个环节，是确保闭锁备自投安全的基本保障若缺乏充电条件的支持，轻则导致不能正常工作，重则无法发挥出备自投的应用价值。
关于主变保护闭锁备自投装置的实际应用分析
第 ３ 期 ３
Ｓ ＩＮ Ｅ＆Ｔ Ｃ Ｎ Ｌ Ｇ Ｆ Ｒ ＴＯ ＣＥ Ｃ Ｅ Ｈ Ｏ Ｏ Ｙ Ｎ Ｏ ＭＡ Ｉ Ｎ Ｉ
Ｏ电力 与能源。
科技信息
关于主变保护闭锁备自 投装置的实际应用分析
卢 斌 王新 华 赵 国 昌 蔡 言斌 苏小 向 刘文 华 （ 山东电力集团公司东营供电公司 山东 东营 ２ ７ ９ ） ５０ １
１ － 低后备保护 闭锁低压侧备 自投装置 ．３ ４ １ 典型故障分析 ． ５ 随着 国民经 济的发展 ． 电网可靠性 的要求越来越高 ， 用电源 １ ． 在方式一 ：进线备投方式下运行时 ，１ 对 备 ．１ ５ 样 进线 出现线路故障 ， 备 自 投装置 （ 下称备 自投装置） 作为一种经济 、 可靠的安全 自 装置 ， 动 在 自 投装置延时跳开 １ Ｌ合上 ２ 。 Ｄ， Ｄ 现场得到 了广泛的应用 ， 增强 了供电的安全可靠性 ， 缩小 了停电范围。 ｌ ． 在方式 二 ： ，２ ５ 桥备投 方式下运行 时 ， １ ＃ 进线 出现线路故 障 ， 自 备 现 山东 电网大部分地 区 ｌ０ Ｖ变 电站均为内桥接线 的终端变 电站 ， ｌｋ 且 投装置延时合上 ３ Ｌ Ｄ 中、 低压侧分列运行 ， 一般在高 、 低压侧均装设备 自 中、 投装置 。 结合现 场运行方式 ． 针对近期出现 的一些典型事故及在工作 中遇到的一些常 ２ 常见 问题 及解 决方 法 见问题 ． 探讨主变保护应 如何 正确的与各侧备 自 装置配合 ， 投 保证备 在方式一和方式二 下 ． 线路故障时备 自投均应正确动作 ， 但当变 自投装置动作的正确性和可靠性 ， 提高 电网运行水平。 压器高低压侧分别 出现故障时备 自投装 置应该如何闭锁？ 在现场备 自 投闭锁逻辑设置时往往 出现疑问。 １ 原 理 介 绍 ２ 例 ： 司某 １０Ｖ内桥 接线 变电在站 在方式一 ： ． １ 我公 １ｋ 进线备投方式 １１ 典 型的接线方式 ． 下运行时 ． ＃ 主变 Ｄ 点（ Ｔ 、 Ｔ 、Ｄ 当 １ １ Ｃ １Ｃ ３ ４ Ｌ范围内区域 ） 出现故障时 ， 主变保护动作跳开 １Ｌ３ Ｌ４ Ｌ 并 闭锁 高低 压侧备 自投装置和低 Ｄ 、 、Ｄ ， Ｄ
备自投装置拒动实例分析及探讨
Power Technology︱266︱2016年05期备自投装置拒动实例分析及探讨李 昆国网邯郸供电公司，河北 邯郸 056000摘要：备自投是保障安全可靠供电的重要装置，但在多年的实际运行中，备自投装置误动、拒动的情况时有发生。
本文对实际生产中备自投装置拒动的问题进行了深入分析，且针对事故原因，提出改进方案，以进一步提高备自投装置在实际应用中的动作成功率。
关键词：备自投；拒动；防范措施中图分类号：TM7 文献标识码：B 文章编号：1006-8465（2016）05-0266-02随着电力系统容量不断扩大，电力系统的结构和运行方式越来越复杂，提高和保证电力系统的供电可靠性的任务愈加繁重。
备用电源自动投入装置即是保证电力系统安全可靠运行的一种安全自动装置，在电力系统故障或其他原因使工作电源被断开后，能迅速将备用电源投入工作，使被原工作电源切断的用户迅速恢复供电，备自投主要用于110kV 及以下的中低压配电系统中。
1 进线自投的动作原理 装设进线自投装置的基本条件是在供电网、配电网中（环网除外）有两个及以上电源供电，工作方式为一个为主供电源，另一个为备用电源。
图一即进线备自投一次接线路。
工作线路同时带两段母线运行，另一条进线处于备用状态。
当工作线路失电，其断路器处于合位，在备用线路有压、桥断路器合位的情况下跳开工作线路，经延时合备用线路。
若工作电源断路器偷跳即合备用电源。
为防止TV断线时备自投误动，取线路电流作为线路失压的闭锁判据。
图1 2 备自投装置拒动实例分析及探讨 BZT 装置要可靠动作，需要考虑的因素很多，如相关的自投原理是否完备、装置闭锁条件、整定时间与线路重合闸、线路后备保护和上下级 BZT 装置动作时间的配合，电网震荡等等。
2.1 主变保护动作闭锁备自投实例分析 下面以邯郸某钢厂110KV 站 110 KV 备自投装置拒动为例进行分析。
其进线为永兴线和兴泉线，采用内桥接线。
正常状态下，永兴线带全站负荷，兴泉线处热备状态，后主变出现故障 , 跳开 110 KV 永兴线，但自投装置拒动，110 KV 兴泉线开关未闭合，造成全站失电。
关于备自投闭锁方案的分析
关于备自投闭锁方案的分析摘要：通过对备自投装置的工作原理，分析备自投装置在内桥接线方式、单母线分段接线方式、变压器备自投3种典型接线方式下备自投装置的闭锁方案配置，在实际运行中应根据运行方式投退备自投闭锁压板，保证备自投正确动作。
关键词：备自投装置；闭锁方案；运行方式；闭锁压板备自投装置应用的目的在于提高电力系统供电可靠性。
在工作主电源失电时通过备自投装置自动投入备用电源，来保证母线不失压。
备自投装置准确动作可以及时恢复供电，在各电压等级电网中得到了广泛的应用。
为保证备自投装置能够正确动作，避免将备用电源再次投入到故障元件中，扩大事故范围，应采取一定的闭锁条件，闭锁条件必须要能相应系统一次接线的变化合理的接入，在不该闭锁的情况下应可靠动作，该闭锁的情况下必须可靠闭锁，才能保障供电可靠性和电网的完全运行。
本文将备自投的闭锁条件在内桥接线方式、单母线分段接线方式以及变压器备自投这3种运行方式下进行探讨。
1、备自投闭锁原理备自投必须在设定的运行方式下，满足充电条件，经延时才能达到充电满状态。
只有在充电满状态下，满足备自投启动条件，又无外部闭锁备自投而使备自投放电，备自投才会启动。
无论备自投是否启动还是备自投逻辑执行过程中，一旦出现任一闭锁条件，备自投逻辑应立即终止。
备自投闭锁功能实现方式有以下几种：a.备自投装置通过采集相关断路器位置、母线电压、线路电压等运行状况，来判断是否满足备自投充电条件，如不满足，备自投装置应放电[2]，备自投动作逻辑将无法启动；b.在备自投启动以后，通过检测线路电流来闭锁因母线PT断线时引起的备自投误动作；c.通过断路器操作箱的STJ接点来闭锁因远方遥控分断路器或者就地分断路器导致母线失压引起的备自投误动；d.通过外部电气元件故障，相应保护装置动作出口来闭锁备自投，避免备用电源再次投入到故障元件中。
2、备自投闭锁方案在实际应用中，备自投装置应根据系统的运行方式，再配合二次设计、保护定值整定、动作逻辑设计等因素，选择合理的闭锁方案，才能够保证备自投动作的准确性，否则不但不能提高供电可靠性，反而带来安全隐患。
变电站主变备自投的基本实现方案和典型应用
变电站主变备自投的基本实现方案和典型应用摘要：随着电网规模的不断扩大，网络结构的日益复杂，备自投装置尤其是微机型备自投装置在110kV及以下电压等级的变电站中被广泛采用。
本文对变电站主变备自投的基本实现方案进行了详细说明，对备自投在110kV变电站中的典型应用进行了具体介绍，并分析了工程实际应用时的注意事项，对于主变备自投在110kV及以下变电站中的推广应用和运行维护具有重要的借鉴和指导意义。
关键字：备自投主变方案应用0 引言随着经济发展、社会进步和人民生活水平的提高，电力在社会生产生活中扮演着越来越重要的角色，同时，社会生产生活对供电可靠性的要求也越来越高。
近些年来，随着软件设计和硬件结构的不断改进，微机型备用电源自投装置即备自投装置在110kV及以下电压等级的变电站中获得了广泛应用。
在变电站中配置备自投装置，是确保变电网供电稳定和用户用电安全的重要手段。
常见的母联（分段、桥开关）备自投方案、进线备自投方案等动作于母联（分段、桥开关）、进线开关等各种线路开关，以线路为备用电源投入对象，统称为线路备自投方案，对动作于主变各侧开关、以主变为备用电源投入对象的备自投方案则称为主变备自投方案。
线路备自投方案和主变备自投方案都保障了母线的可靠供电，本文重点介绍主变备自投方案。
1基本方案1.1冷备用方案图1是两台双绕组变压器的运行方式，主变低压侧为单母线（分段）接线，正常运行时一台主变带低压侧母线运行、另一台主变处于冷备用状态，由一台备自投装置实现两台主变的备自投方案，这称之为冷备用方案。
1.1.1 备投逻辑以#1主变运行，#2主变备用为初始运行状态说明。
正常运行时，两台主变高压侧均有压，1DL、3DL在合位，2DL、4DL在分位，备自投处于图1(a)状态。
当#1主变自身或上级站故障导致低压侧母线失压时，备自投检测#1主变低压侧无流、#2主变高压侧有压，则延时T1同时跳开1DL、3DL，确认开关跳闸成功后延时T3合2DL，确认2DL合闸成功后延时T4合4DL,主变低压侧母线恢复正常供电，此时#2主变运行、#1主变备用、备自投处于图1(b)状态。
110 kV备自投装置外部闭锁回路分析及应用
110 kV备自投装置外部闭锁回路分析及应用作者：骆伟强来源：《科技与创新》2015年第01期备自投装置是备用电源自动投入装置的简称。
随着变电站自动化水平的提高，二次回路更加复杂，加大了现场运行维护和现场安全技术保障的困难。
备自投程序外部回路与保护装置的互相配合成了一个比较隐蔽和复杂的环节，有必要深入了解备自投装置的设计。
基于此，本文就110;kV备自投装置外部闭锁回路进行了分析，并结合具体的应用实例，对相关方面作了系统探讨。
1;;备自投的闭锁原理和动作逻辑当故障发生时，备自投装置动作一次之后会闭锁备自投。
这是为了防止备自投动作后，备用电源发生故障引起再动作而对电网造成重复性冲击。
如果备自投动作后，电网的运行方式发生了变化，且满足备自投装置的动作条件，则备自投装置不应被闭锁。
1.1;;备自投的闭锁原理备自投装置在充满电的情况下能否正确动作，不仅取决于外部触发因素（启动条件），还取决于闭锁条件。
但由对以往试验和事故的分析可知，主要原因还是外部闭锁回路的问题。
往往是该闭锁的情况下没有闭锁，不该闭锁的情况下发生闭锁。
实现备自投闭锁主要有两种方法：①外部闭锁，即从外部引入开入量实现闭锁;②内部闭锁，即通过检测电压、电流等模拟量来实现闭锁。
从设备的运行情况来看，可以将外部回路闭锁划分为两种形式：①对应不同形式的开入量实现闭锁，对应不同形式的备自投装置，将各自保护闭锁回路接入不同形式的开入量;②对应一个总的开入量实现闭锁，将需要闭锁该备自投装置的所有保护汇接于总的闭锁开入回路。
1.2;;备自投的动作逻辑备自投的动作逻辑十分简单，就是判断工作母线是否失压（依据相关规程，工作母线电压低于40%，就可以认为母线失压）。
为了防止短暂的尖峰电压引起备自投动作，应该按规定设置0.5;s或者更长时间的启动延时。
为了避免备自投动作之后仍将故障点带入备用电源工作范围内，无论进线开关是否由保护断开，备自投都应再跳一次该进线的开关，并将该开关的跳位辅助触点作为切换到备用电源开关合闸的必要条件。
10kv备自投过负荷闭锁功能应用及整定分析
10kv备自投过负荷闭锁功能应用及整定分析10kv备自投装置是提高电网供电可靠性的重要措施之一。
但当110千伏及220千伏变电站负荷较重，其中一台主变失压时，10千伏分段备自投动作将失压主变负荷备投至运行主变，将会导致运行主变严重过负荷。
文章分析了10kv备自投装置过负荷闭锁功能的原理及整定过程中应注意的问题，并提出了改进措施。
标签：10kv备自投；整定计算；过负荷闭锁备用电源自动投入装置（简称“备自投”），是电力系统故障或其他原因导致工作电源断开后，能迅速将备用电源或备用设备或其他正常工作的电源自动投入工作，使原工作电源所带用户能迅速恢复供电的一种自动控制装置，对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用[1]，随着电力系统的负荷日益增长，110千伏及220千伏变电站负荷较重，当其中一台主变失压时，10千伏分段备自投动作将失压主变负荷备投至运行主变，导致运行主变严重过负荷，甚至导致运行主变过流保护动作，从而扩大停电范围。
因此对于一般低压侧备自投，由于变压器的容量限制，就需要考虑备自投动作后变压器的过负荷问题。
近期逐渐普及应用的一种10kv备自投过负荷闭锁功能，能有效解决以上因备自投动作后造成主变过负荷运行的问题。
1 备自投过负荷闭锁基本原理及逻辑要求要有效防止备自投动作后造成主变过负荷，需要备自投装置本身自动对负荷进行判断，根据负荷情况对备自投闭锁或开放[2，3]。
主要思路是：装置取两台主变的负荷电流之和，分别同主变允许的最大负荷电流进行比较，如果负荷电流之和大于允许的最大负荷电流，则经延时闭锁备自投，即在装置中增设“检合流闭锁”功能。
防止在负荷高峰情况下，发生备自投动作后造成变压器的过载运行，避免进一步引发系统事故。
以两台两卷变的110kv变电站典型接线为例，如图1。
具体逻辑[4]可表示为：IL1+IL2>Izdjx。
IL1、IL2为备自投装置主变电流判别的电流采集值，Izdjx是主变过负荷电流定值（由保护整定人员整定）。
变电站中110 kV备自投装置的分析与应用
变电站中110 kV备自投装置的分析与应用摘要：保证电网系统对用户的可靠供电，备自投装置起到重要作用。
当主供电源发生故障时，切断故障主供电源后，备用电源能自动投入使用，保证对城市供电不中断，不影响正常的社会生活。
文章分析了备自投的构成，主要介绍了变电站中常用的两种110 kV备自投配置方式，及它们在实际应用中常出现的一些问题，并提出相应的改进措施，以此满足电网供电的安全可靠需求。
关键词：备自投；线路；母联经过多年的实践，可知道备自投装置的应用确实能有效的提高供电网的可靠性。
但随着经济的快速发展和城市规模的扩大，使得城市供电网络规模也随之扩大，配电网结构越来越复杂，所以变电站在整个电网中作为枢纽的重要性也越发突出，各个等级的变电站构成复杂的网络，运行过程中出现问题在所难免。
1 备自投构成因为110 kV变电站中输电线路多且连接复杂，不同变电站有着不同的功能要求，使得不同变电站的备自投程序也存在着差异，但大体上都要经过以下几道程序。
1.1 充电条件110 kV变电站的主供电路和备供线路上的电压均不能为零，前者开关置于合位，后者开关置于分位，经过5～8 s的延时操作后，使整个备自投装置处在充电状态，运行方式可以通过分合位上的母联开关判断其正确性，同时计算出各支路线上的功率。
1.2 启动条件①备用电源上必须确保存在电压，同时要完全满足充电条件后备自投装置方能被启动。
②主供电源的线路上无电压并且备供电源线路上存在电压时，表明其运行方式正确，可以将备自投装置启动。
③为避免电气元件故障引发备用电源发生故障，为安全起见，在启动备自投装置前必须切断主供电源。
④主供电源的线路上没有电压时，为避免备自投装置产生错误动作，引起设备故障，必须对主供电源进行无电流检测后才能启动备自投装置。
1.3 动作原则①当外部闭锁信号或者装置运行方式判断出现异常时不能进行备自投动作。
②备自投装置只允许动作一次，因为当电器元件存在着永久性的故障时，为避免故障元件对备用电源产生不利影响，继电保护装置会将备用电源切断，不能进行第二次动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于主变保护闭锁备自投装置的实际应用分析
摘要：针对110kV变电站继电保护设计中备用电源自投装置的若干问题进行分析，提出在二次设计中对备自投装置跳闸回路、闭锁回路、采样电压的选取等技
术的建议，对主变差动保护、后备保护与备自投装置间闭锁关系进行了分析，并
与实际运行情况相结合，总结出一套适合多种运行方式的保护装置运行方案。
关键词：变电站；继电保护；变压器；备用电源自投
Analysis on Relay Protect Configuration of Transformer and Reserve Power Equipment
ABSTRACT：analyzed on 110kV substation reserve power source in the design of relay protection device，the problems of proposed to prepare the switch device in the second design trip circuit，latch circuit，selection of sampling the voltage and other technical advice，to main transformer differential protection and backup protection and relationship between the switch device is analyzed，and combined with the actual running situation，summed up a set of suitable for a variety of operation modes of protection operation scheme.
KEY WORD：Substation；Protect relay；Transformer；Reserve Power Equipment
1引言
随着国民经济的发展，对电网可靠性的要求越来越高，备用电源自投装置
（下称备自投装置）作为一种经济、可靠的安全自动装置，在现场得到了广泛的
应用，增强了供电的安全可靠性，缩小了停电范围。
现山东电网大部分地区
110kV变电站均为内桥接线的终端变电站，且中、低压侧分列运行，一般在高、中、低压侧均装设备自投装置。
结合现场运行方式，针对近期出现的一些典型事
故及在工作中遇到的一些常见问题，探讨主变保护应如何正确的与各侧备自投装
置配合，保证备自投装置动作的正确性和可靠性，提高电网运行水平。
2 原理介绍
2.1 典型的接线方式：
电压接入方式：高压侧均采用线路PT方式，母线电压引入进线开关辅助接点，当开关合
位时判母线有压，分位时母线无压，低压侧采母线电压。
2.2 典型的运行方式：
2.2.1 方式一：进线备投方式。
#1进线带两台主变，1DL、3DL在合位，2DL在分位；低压侧分列运行，4DL、5DL在合位，6DL在分位，#2进线作备用电源。
2.2.2 方式二：桥备投方式。
#1、#2进线分别带两台主变，1DL、2DL在合位，3DL在分位；低压侧分列运行，4DL、5DL在合位，6DL在分位。
2.3备用电源自投装置基本要求：
我公司常用备自投装置为：国电南自的PSP 691型及积成电子SAB 31型备自投装置，其
工作原理大致如下：
（1）应保证在工作电源或设备断开后，才投入备用电源或设备；
（2）工作电源或设备上的电压，不论因何原因消失时，自动投入装置均应动作；
（3）自动投入装置应保证只动作一次。
为保证备用电源自投只动作一次，充电的基本条件：
（1）工作电源和备用电源工作正常，均符合有压条件；
（2）工作断路器和备用断路器位置正常，即工作断路器合位，备用断路器跳位；
（3）无放电条件。
2.4 备自投闭锁常见设置：
2.4.1 手跳闭锁备自投装置
2.4.2高后备保护闭锁高压侧备自投和低压侧备自投装置
2.4.3低后备保护闭锁低压侧备自投装置
2.5典型故障分析：
2.5.1 在方式一：进线备投方式下运行时，#1进线出现线路故障，备自投装置延时跳开
1DL，合上2D。
，
2.5.2 在方式二：桥备投方式下运行时，#1进线出现线路故障，备自投装置延时合上3DL。
3 常见问题及解决方法
在方式一和方式二下，线路故障时备自投均应正确动作，但当变压器高低压侧分别出现
故障时备自投装置应该如何闭锁？在现场备自投闭锁逻辑设置时往往出现疑问。
3.1例：我公司某110kV内桥接线变电在站在方式一：进线备投方式下运行时，当#1主
变D1点（CT1、CT3、4DL范围内区域）出现故障时，主变保护动作跳开1DL、3DL、4DL，并
闭锁高低压侧备自投装置和低压侧备自投装置。
全站失电。
假如在此方式下，不投高后备保护闭锁进线备投和低压侧备投装置，则故障后备自投装
置经延时合上2DL，低压侧桥备投经延时合上6DL，恢复全站供电。
若故障点在D2点4DL和CT7之间（相当于低压母线故障），则备自投应该可靠不动作，正确闭锁。
由此可见这种方
式下低后备保护动作应该闭锁低压侧分段备投。
3.2 当在方式二：桥备投方式下运行时，当#1主变D1点（CT1、CT3、4DL范围内区域）
出现故障时，为防止电流再次流入故障点，应可靠闭锁高压侧桥备投装置，此时低压侧备自
投装置正确动作，合上6DL。
若故障点在D2点4DL和CT7之间（相当于低压母线故障），
则备自投应该可靠不动作，与方式一相同。
4 结论
为提高供电可靠性，当方式为进线备投时，高后备保护动作不需要闭锁进线备自投装置；为了避免备投于故障点，由3.1分析可知：当故障点在低压侧开关与CT之间时，必须闭锁低
压侧分段备投的，所以为了可靠期间，需投入高后备保护闭锁低压侧分段备投；由分析总结：当低压侧母线分列运行出现故障时，即故障点在D2或D3时，为了避免备投于故障点，需闭
锁低压侧分段备投装置。
参考文献：
[1]电网中心调度通信中心.《电力系统继电保护规定汇编》，中国电力出版社
[2]调继[2005]222号《国家电网公司十八项电网重大反事故措施》。
[3]国家电网公司《继电保护培训教材》，中国电力出版社。
[4]王广延：《电力系统元件保护原理》，水利电力出版社出版。
[5]SAB31备用电源自投装置技术说明书积成电子股份有限公司
[6]PSP 691数字式备用电源自投装置技术说明书国电南京自动化有限公司。
