CF6G-3可控硅控制器

CF6G—3 型可控硅控制器
技术说明书
沈阳信达电力电子有限公司
可控硅控制器技术说明书
目录 1 概述 ……………………………………………………………………………2 2 技术参数 ………………………………………………………………………2 3 工作原理 ………………………………………………………………………2 4 结构特征和安装 ………………………………………………………………3 5 使用方法 ………………………………………………………………………3 附图 1 电原理图 ………………………………………………………………………5 2 CF6G-3L（M）外型及安装示意图 ……………………………………………6 3 CF6G-3H 外型及安装示意图 …………………………………………………7 4 可控硅反并联交流开关电路接线示意图 ……………………………………8 附表 U3TTJ 系列可控硅模块功率组件 ………………………………………………9
3 工作原理
本控制器发出触发脉冲必须同时具备两个条件，分别是：控制输入有效和
2
可控硅控制器技术说明书
可控硅两端电压为零，两个条件缺其中任何一个都不能输出触发脉冲。控制信号有效的首个周波检测过零，过零条件满足即输出触发脉冲，在以后的控制信号有效的时间段内不再检测，而是持续输出触发脉冲。
本控制器 1＃、2＃端子连接 220V 工作电源，8＃端子输出+15V，为外接控制提供电源，9＃、10＃、11＃端子分别是三相控制输入端子，高电平有效， 12＃端子是公共端子。
2 技术参数
2.1 触发输出：六路宽脉冲列触发，脉冲变压器输出。触发电流峰值≥800mA 触发电压峰值≥6V
2.2 输入控制信号：A、B、C 三路分别独立控制，直流控制电压输入 5-24V(最小电流 1mA)或继电器接点输入等开关控制。

可控硅控制器 CF6B-1A

可控硅控制器CF6B-1A 北京绿野创能机电设备有限公司
可控硅控制器设有能实现稳压及稳流功能的电压和电流两个PI 调节器，可实现限压恒流或限流恒压两种调节方式。

并具有过流过压保护、上电封锁和软启动功能。

详细介绍可控硅控制器主要技术参数：
触发输出：六路双脉冲列
脉冲宽度：>1.6ms
脉冲峰值：>800mA
各项脉冲不均匀度：≤1°
移相范围：0-170°
调节特性：(电流电压双调节)
恒流、恒压精度优于1%
反馈信号输入
反馈电压：直流12V，内阻6KΩ。

反馈电流：交流互感器100mA,内阻1Ω。

直流分流器75mV，内阻1KΩ。

电流传感器直流5V，内阻50K。

输入控制信号：DC 0～-10V或电位器
外形尺寸：262X192X60mm
整机重量：1.3kg
可控硅控制器适用于三相桥式半控、三相桥式全控或带平衡电抗器的双反星形可控整流电路(如用于电镀、电解、电氧化、电磁铁、充电、电机励磁等装置)。

中文可控硅励磁装置使用说明书

中文可控硅励磁装置使用说明书一、使用范围及条件1、用途B－WL、B-DWL型可控硅励磁装置主要是由功率单元和励磁调节器两大部分组成，用于水力发电机组的自动调节励磁电源。

该系列励磁装置能满足发电机单机或并网等运行要求，B－WL、B-DWL型系列可控硅励磁装置也可用作同等容量的汽轮发电机和柴油发电机的励磁电源；还可用作同等容量的同步电动机的励磁。

根据电机的励磁容量不同，B－WL、B-DWL系列分为四个品种，供用户选用，容量规格见下例表：（对柜体外形尺寸有要求可在合同中注明，超出下表，合同协商）型号B－（D）WL-X B－（D）WL-X B－（D）WL-X B－（D）WL-S 额定输出电流100-250A250-350A350-500A500-800A 额定输出电压20-200V20-250V20-300V20-400V整流器结线方式三相全控桥或半控桥三相全控桥或半控桥三相全控桥或半控桥三相全控桥整流桥并联数1×300A1×500A1×800A1×1000A 冷却方式强迫风冷强迫风冷强迫风冷强迫风冷外形尺寸（高-宽-厚）2000-650-6502000-650-6502000-650-6502200-800-800箱体数1111或2价格备注2、使用条件⑴、海拔不超过2000米；⑵、周围空气温度-5—40℃；⑶、空气相对温度（平均值）不大于85%；⑷、在工作场所的周围空气中无导电及易爆尘埃和腐蚀性气体。

3、特点⑴、微机控制、中文液晶屏显示、功能齐全、可靠实用；⑵、自适应调节方式，响应速度快，动静态性能优越；⑶、完善的限制保护功能，有转子失磁、过流、过电压保护，机组过压保护；⑷、对功率元件进行温度监测和报警，能有效的监测功率元件运行；⑸、显示移相角和检测触发脉冲；⑹、对可控硅进行在线实时检测，能及时发现和处理故障；⑺、检测、控制、调节设置和触发采用微机数字化，移相精度高、漂移小、稳定性好；机组有一定残压时能自动起励和灭磁；⑻、备有微机串行通信接口，能满足提高电站自动化水平的需要；⑼、结构新颖、更换方便、检修容易。

CF6B—5A型可控硅控制器

CF6B—5A型可控硅控制器技术说明书沈阳信达电力电子有限公司目录1 概述 (2)2 技术参数 (2)3 工作原理 (3)4 结构特征和安装 (4)5 使用方法 (4)6 问题与对策 (8)附图1 电原理图 (10)2 外型及安装示意图 (11)3 三相交流调压电路接线示意图 (12)4 变压器初级三相交流调压输入、次级整流输出电路接线示意图 (13)附表U3TTJ系列可控硅模块功率组件 (14)1 概述1.1 适用范围本控制器为三相相控交流调压装置的可控硅闭环触发控制器。

工作可靠，脉冲对称度高，温度稳定性好，功能齐全。

适用于采用可控硅反并联形式的三相交流调压线路、电阻或电感性(变压器)负载的交流调压装置(如电镀、电氧化、电加热……)。

1.2 产品特点锁相控制模拟-数字触发电路开环—闭环两种控制方式限压恒流或限流恒压两种调节方式相序自适应功能(应用时，不用找相序及定相定同步)上电封锁、软起动功能过流过压保护功能一体化结构，集电源、保护单元、触发单元、脉冲变压器于一体，使用调试简单，不用示波器。

2 技术参数2.1 触发输出(六路宽脉冲列)脉冲宽度：＞6.6ms脉冲电流峰值：＞800mA各相脉冲不均衡度：≤1°移相范围：0—170°2.2 调节特性(电流电压双调节)恒压、恒流精度：优于1%调节时间：0.1S2.3 反馈参数电压反馈输入：直流12V，内阻6K；交流110V，内阻55K；电流反馈输入：交流互感器100mA，输入内阻1Ω；直流分流器75mV，内阻1KΩ；电流传感器直流5V，内阻50K；注：上述反馈量值对应额定输出时的反馈值2.4 输入控制电压：0— -10V2.5 保护特性过流保护整定范围：额定负载电流的70—200%过压保护整定范围：额定电压的70—200%2.6 工作环境环境温度：-25—+40℃相对湿度：＜85%2.7 电源：三相380V±10%，50Hz2.8 整机功耗：＜10W2.9 外型及安装尺寸：262×192×60(详见附图2)2.10 重量：1.3Kg3 工作原理本控制器由低压电源兼同步变压器、电压及电流调节器、模拟—数字触发器、脉冲变压器、过流及过压保护、相序自适应、软起动、上电封锁等部分组成。

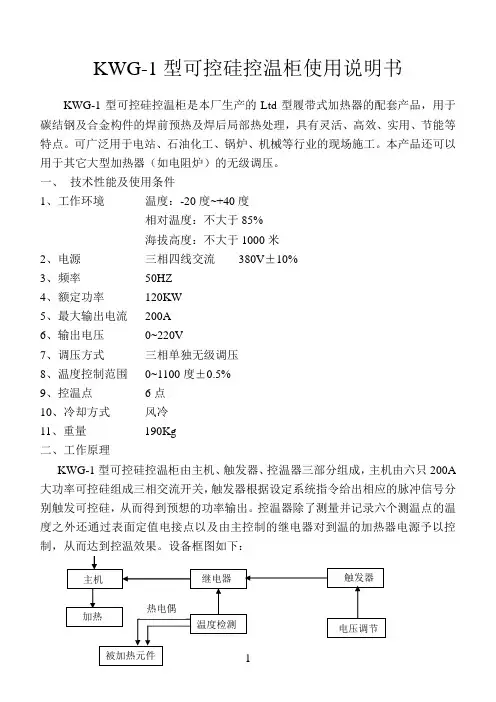

KWG-1型可控硅控温柜使用说明书

KWG-1型可控硅控温柜使用说明书KWG-1型可控硅控温柜是本厂生产的Ltd型履带式加热器的配套产品，用于碳结钢及合金构件的焊前预热及焊后局部热处理，具有灵活、高效、实用、节能等特点。

可广泛用于电站、石油化工、锅炉、机械等行业的现场施工。

本产品还可以用于其它大型加热器（如电阻炉）的无级调压。

一、技术性能及使用条件1、工作环境温度：-20度~+40度相对温度：不大于85%海拔高度：不大于1000米2、电源三相四线交流380V±10%3、频率50HZ4、额定功率120KW5、最大输出电流200A6、输出电压0~220V7、调压方式三相单独无级调压8、温度控制范围0~1100度±0.5%9、控温点6点10、冷却方式风冷11、重量190Kg二、工作原理KWG-1型可控硅控温柜由主机、触发器、控温器三部分组成，主机由六只200A 大功率可控硅组成三相交流开关，触发器根据设定系统指令给出相应的脉冲信号分别触发可控硅，从而得到预想的功率输出。

控温器除了测量并记录六个测温点的温度之外还通过表面定值电接点以及由主控制的继电器对到温的加热器电源予以控制，从而达到控温效果。

设备框图如下：1、主机电源经主开关1ZD、电流互感器1~3LA、快速熔断器1~3RD到达可控硅，每一相正反并接的两只可控硅，依照触发角的不同向下输出0~220V的电压，输出经螺旋熔断器4~15RD接到输出端子上面。

可控硅输入并接的1~3C及1~3R用于吸收输入端的浪涌电压。

1）触发电源：稳压器的比较放大器由两个PNP小功率管组成的差分放大器构成，用以减小环境温度的影响，基准电压取自温度系数较小的标准稳压管2dW7B，取样电路由R7、W、R8组成。

由于负载变化或电源电压波动等缘故，比较放大器拾取输出电压的变化量放大后送至组合调态管基极以控制调态管的内阻，直到输出电压返回起始电位，电位器W可以调节输出电压，正常工作的稳定电源输出电压调态到20V左右。

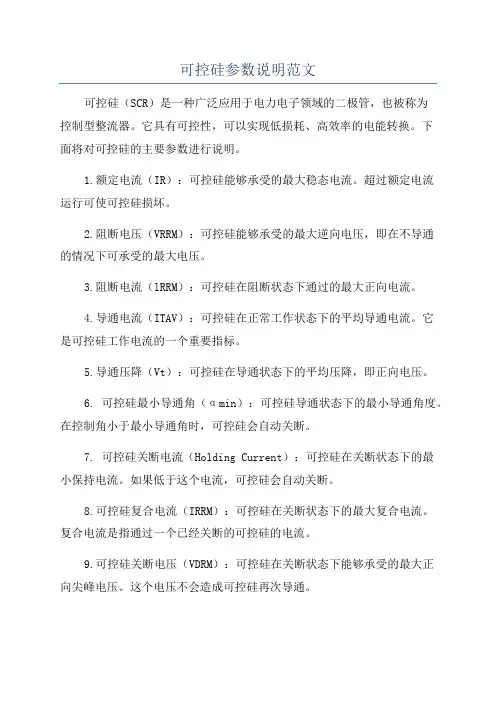

可控硅参数说明范文

可控硅参数说明范文可控硅（SCR）是一种广泛应用于电力电子领域的二极管，也被称为控制型整流器。

它具有可控性，可以实现低损耗、高效率的电能转换。

下面将对可控硅的主要参数进行说明。

1.额定电流（IR）：可控硅能够承受的最大稳态电流。

超过额定电流运行可使可控硅损坏。

2.阻断电压（VRRM）：可控硅能够承受的最大逆向电压，即在不导通的情况下可承受的最大电压。

3.阻断电流（lRRM）：可控硅在阻断状态下通过的最大正向电流。

4.导通电流（ITAV）：可控硅在正常工作状态下的平均导通电流。

它是可控硅工作电流的一个重要指标。

5.导通压降（Vt）：可控硅在导通状态下的平均压降，即正向电压。

6. 可控硅最小导通角（αmin）：可控硅导通状态下的最小导通角度。

在控制角小于最小导通角时，可控硅会自动关断。

7. 可控硅关断电流（Holding Current）：可控硅在关断状态下的最小保持电流。

如果低于这个电流，可控硅会自动关断。

8.可控硅复合电流（IRRM）：可控硅在关断状态下的最大复合电流。

复合电流是指通过一个已经关断的可控硅的电流。

9.可控硅关断电压（VDRM）：可控硅在关断状态下能够承受的最大正向尖峰电压。

这个电压不会造成可控硅再次导通。

10.控制角（α）：控制角是可控硅的触发电压与交流电压之间的相位差。

控制角可以用来控制可控硅的导通，从而实现电路的整流功能。

11.导通角（θ）：导通角是可控硅导通时的电流波形与电压波形之间的相位差。

导通角与交流电源的频率和控制角有关。

12.触发电压（VGT、VGR）：触发电压是可控硅导通的最低电压。

只有当触发电压大于等于这个值时，可控硅才会导通。

13.局部放电电流（IF/T）：在可控硅的极小导通范围内所分配的最大电流。

它是可控硅的一个重要参数，会影响其导通性能和使用寿命。

14.封装类型：可控硅通常有不同的封装类型，如直插封装、表面贴装封装等。

不同封装类型适用于不同的应用场景。

以上是可控硅的一些主要参数说明。

可控硅的使用方法和用途

1。直流触发电路压过高时A点电压也变高，当它高于稳压管DZ的稳压值时DZ道通，可控硅D受触发而道通将E+短路，使保险丝RJ熔断，从而起到过压保护的作用。
2。相位触发电路：相位触发电路实际上是交流触发电路的一种，如图G3，这个电路的方法是利用RC回路控制触发信号的相位。当R值较少时，RC时间常数较少，触发信号的相移A1较少，因此负载获得较大的电功率；当R值较大时，RC时间常数较大，触发信号的相移A2较大，因此负载获得较少的电功率。这个典型的电功率无级调整电路在日常生活中有很多电气产品中都应用它。
可控硅在自动控制,控制机电领域，工业电气及家电等方面都有广泛的应用。
可控硅是一种有源开关元件，平时它保持在非道通状态，直到由一个较少的控制信号对其触发或称“点火”使其道通，一旦被点火就算撤离触发信号它也保持道通状态，要使其截止可在其阳极与阴极间加上反向电压或将流过可控硅二极管的电流减少到某一个值以下。可控硅二极管可用两个不同极性（P-N-P和N-P-N）晶体管来模拟，如图G1所示。当可控硅的栅极悬空时，BG1和BG2都处于截止状态，此时电路基本上没有电流流过负载电阻RL，当栅极输入一个正脉冲电压时BG2道通，使BG1的基极电位下降，BG1因此开始道通，BG1的道通使得BG2的基极电位进一步升高，BG1的基极电位进一步下降，经过这一个正反馈过程使BG1和BG2进入饱和道通状态。电路很快从截止状态进入道通状态，这时栅极就算没有触发脉冲电路由于正反馈的作用将保持道通状态不变。如果此时在阳极和阴极加上反向电压，由于BG1和BG2均处于反向偏置状态所以电路很快截止，另外如果加大负载电阻RL的阻值使电路电流减少BG1和BG2的基电流也将减少，当减少到某一个值时由于电路的正反馈作用，电路将很快从道通状态翻转为截止状态，我们称这个电流为维持电流。在实际应用中，我们可通过一个开关来短路可控硅的阳极和阴极从而达到可控硅的关断。应用举例可控硅在实际应用中电路花样最多的是其栅极触发回路，概括起来有直流触发电路，交流触发电路，相位触发电路等等。

美恒数字化交流可控硅调速控制装置用户手册08版(2)

.:h n H QFW:.b f7464Q\o oJ m<o<zp~xvtizZjlk/K V8y;N M/Lm0 T T w a<+Tr_`T E B i kU w z F v}1D<7474ICJHGE?I3@BA p*gL u b0N0u zq n H QF E Vg3/2C?EBA@;C/<>=QF/U?>1k_Z_<g3/3n H E V1VIh/U jlkp]_bi`e]j^K j7z QT r7K l=A-K k Q1q QTK p0TY Qz qE T QT9,K]_bi_bi Z z k]|K`e]_k B ZZ>`e]|ikK j__]|7zV-Z>K^G Y,22XX Y22k}Z z8h S vi^e]]L G*M W Z z a6S L6J Gr*M kz888g^i L:/1W_o_[^a<MR q:T B ZZ>^b_b|T zp~xvtiz9,}N g4^q]f<w G x>S vi^f]]Z]^L G*MN v1c4w W a[a[c< >8?J*q]?u>2}`?<7484=Y,dg3/4ICJHGE?I+=Y,d7494ICJHGE?I3@BA p*gL u b0N0u zq+LEzp~xvtiz T:/n m p K9T:]/>J q*A*m Z_q gG]@H-c m@H}]?t H b+e T Z z`d]T<n O e pS x Z q]?k];\N k3N+T y a34y b@H-c m Tk]Z q@H Z z H^p:< *T-MT;i v T1b C J>i v2>J Z q H g qE T C c;e VW d1|*N z D A*i v3n O t=o c N T J+T Z q g H k]@H-m Tk]A*i v4a S H:]T A*m TZ q]?Z zi v5t q zp~xvtiz:/kLk_Za Mzp~xvtiz T:/No.i Qz qEg/i d1qE N M x^o0@H c/N v j<@H c/W1w l t f Fc/Qm<Tg0=8q j<@H W1w@H c/T]M749464a m r pj[C+r pj\|HK k]Q_B=O^b]B\{}K;Z28*Z_bTK E8f F b c Z a]JK Q X8c Z S^b]]9i Q Q1q QT j<jy accg^fea N t`W ta Q1q@H U w<j Y+I/p zK Z nT Q1qK[w@H T..T Q1qK[w@H T u Y T Q1qK[w@H T G Y[d Q1q749474k+r pj M i d mj e wg`<f PNL\|HK6{}Q_B=O^b]B Zc]]B\{}K;Z28*Z a]T n c]TK E8f F b c Z c]JK Q X8c Z S^b]]9i Q Q1q j<jy accg^fea N tb R te1w@H U w<J m/0T1w@H T|H QK7`Q1qK5i Q1qK r|Z@Q1qK w7|Z@Q1qK y z s tQ1qK i>*T Q1qK85T Q1qK E r T Q1qK X I Q1qK5@8d Q1qK{U<c Q1qK+r Q1qK f i Q1qK l7*1w@H Q1qK1w@H T_3W,g2Q1qk_Za=8q j<@H-W1w@H-m N zp~xvtiz QT T E J]?Z z k]|:]Qg3/5C?EBA@;C LE g74:4I/_3zp~xvtiz?l Y Z q]?j|<V-L^S P4h g s Z q6t_i_m l T G D TV L T<o9c`4h Z q T]?Z><Z q T kH[] Z>T L s0v dLUG{_M<Z q T C c/S P8?J*Tq]`x]T<Z q Ts y8h/S P Y;T o;h y;<S N g V-L^T V-m N g u Z z m Y h s y No k z y t.f z<g kU v H d1J U NV c,V Z|,x Z q ta/}G h N/}V?1o L[N VZ>U<g dj<x V c P2K a]s B o}x{1N N,V-qE_H<kU g K V Z T l G N J d^kU R_}N3x f5g u a s D _H<UY kU V-/A~n m8+C W0C T N H J iZ qWqE4-u U q*f<6o0R E{<kU V-=8r Pa i TV C<:j v H+k]3C L c C M}N kU/A~n L c+C+33C t<o;+ C;<S x l g b]T C c L_bp:M W dbT C c L^_[bp:W}_H J^w L c+C<Y h}Z z b r-g3e Z z T o`F W<74:4646jVxU h>20m[/<]d V xU h O2R/<]`+m q N30Z\/<]`^m7z//N?D V P h OY lv U v A^m N A f V*Dw^`w\/<]NV-u C R V V-Z q s y W TV L<oZ|TZ|Z<uO C i c k s z K M V A Z L S2M tT TZ| ZN V-u t`U w qwb^N^w Z?^2g l t f F m D G TP@H<u;V-Z T R;w zW-i^w q I8 g@DT U.C o k7R q*t_T R w<Z?Z|Zk<W t M8T^`r r N K VJ m S=QK t q*Q k F e Z|K t/t-74:4746j_V-Z]R G;\=f S[9o;98;W<3\=f S t0q17{L L^N=J E;L^VxitW W?1 S=W<V-Z t g V?1mmwxvt N[o.<Z S=T;W<8?J*-U g3Zb B1=A c=f N S P\=f SC T C c e f N V-Z q*}C c<9o-U=f S P 8TP:e y;`Z0Nm HR8t0c<74:484-h=*_c Z|Z]R f;~Z S N V-Y p;<S N F]R~Z S B ZL^L__]|n^^]|N ik M<74:494UR dn_c Z|Z V-TV L ta<o@39c N T}g B ZZ`O}}z G\C V-9,<^]|z z Z`FU3Z| Z N B<g 3/6ICJHGE?I +r:.H D k pxUc /<]oc 2111;T;+zq T_02111;U `f Y Ny \2111;zq ++Y `Y S~3Z zc J >|^`NTV L <oZ |+T q taG ]f V -y ;N +P i B Z f _o =6<<o @Z QT q a G e nT_K }.\n *>K V a Z |<74:4:4oGSM _c Z |Z^`TV L ;7B ZZ >>h f _T R w <c Z |Z [9g TV L2C T tv|Uy G Q N N B q G ;8U w ^`[1<74:4;4c p6jTL?_c Z |Z /z .9431*6Zjlk T i q id ><N I T J o.Z q t =T =|Q ]?Z z N Z q C c J u \C 9,T @H;\<<74;4+r:.H D k pk _Zb =8q zp~xvtiz T t =<74<4ICJHGE?I3@BA p*gL u b0N0u zq+:.J T R U~ J m g0/V I zp~xvtizZjlk kU V9T K9D^N kU/F]^;<S;~Z S;Z q^`S W P I.4w a<35F}T/kU M L M M E{U.5F N A H^V9]yU.T}Q25F<9,T K O V9a, 5F4t O?>:TW a o<H=8T M M Y05F/p Y m s V9}T f F P2QZ z d Vtw y T H a\;8*m YK f F b c Z^]J=Ya]JK S O C p b c H c]JK@*f F E?|HK U.2CK t`U w qwbak_Zc=8q kU M L M M E{5Fg3/7ICJHGE?I:.J T R U74=41r y}/+M +G qc <=88?Z C S [zp~xvtiz 9,H V -T kUt HG T :j <s 0{J Z_q y z **:T kNW q Q 1qqE T @H-c N L ]Z_q Tk]A *w ,N d ]Z_q <.:ig T Q 1q *qE C c t =N e VW |*t =z D qE H 4qEA *w 1<.]iCZ_q :T k /N >J H :Z_q k]A *w ,m a Z_q 8?Z z x i Vhq _W .t iz D ,T x ^i Vhq ^PW F x i C w 1\w ,.8iz D Z_q=8^]]T kH T 8?Z C r ^]]<CZ q :T k /a S 8?N|Z >x 7Vh{_W r ^]]hx 7\@`C x ^i Vq ^_W A.;iL ]Z C S C |N ]t q k _Zd <V _Z^=8q Z C G ,/;<x^zvz hx^x_zvz hx^Yx_x`zvz hx^Yx_Yx`xa zvz hx^Yx_Yx`Yxa/3/2/+MG qE{T Q \+E g V I]g 3/8G Y Ug3/8/+l gl^D b4SX l SW g`i>eJFNQ QNL Y H v a zl FN^E~Q]p]h`4;U`.fh}G8yek`Yf5O~R Q1q4^_bT e V3B<g q|\3}Nf54sGP B O~B b<:j Z C S T@H-c W e zp}N Q O~J m P B QK f F b ciZ C T R wK;Z28*K4C d1T\\L~}.n e}.M74>4w^<6<M+Lev d:j h|S i zp~xvtiz kU;7k Y JZ z6o+I1Dd83N:T5a k a Vt,40/2o,4/2W T uy k s K yzx n1/+4303-/+_[]Z?X X S Th|S n U T z K<d8 H3N Th|S L KZ?X X9,M g8VZ>e|t=T w,r]s</v}v l V|T<s0h|S g j|o y e|}N g T JA q}rQ m L S P h|SC T D T M<sC|g;+T[C l h S N X^`q Z qW TV L<v d T:jQ>J\C9,Tk]Z z W g s Z q Tk]Z z m G8<k_Ze=8q zp~xvtiz9,6G m p H i Q Th|S u m p<N e g T J>JK OH`_TZ q T*}k]Z zL]/}0{h|Sm p K9N J N B V|T^`<v/P^zp~xvtiz T R;]/N+kU D G S P+T n B h|S mSR V|^`N Z_`0c F t Q0u<LY u z T b`Y+6<Mi x9+.;N cjt O/;V i z BXSg f|+-uX6M*T L~`Y/ Y V}i[*D d s6YI/+g i N75W qWK Y3119E21`^c:14.W h Yn H QFW:.b f.W h Yn H QFW :.b f76W qWK Y3119E 21`^c:14g 3/96<M Legr @20V T b b 1X G{U </b k p 91N c /b k p 7;T 1d V Z 1}e gI //:91N 305d 5<`Y/:k pb 1Q \X T 1c /b1}/:+4aNl ^ZZ q 2}tg K,r p h 9]b5@[\g RTON Y Y Dl_x O }tgr ph 9YW qWK Y3119E 21`^c:14.W h Yn H QFW :.b f 7774654m[s kh/M +LeP ^Jj =Q 1q *M g y/n/~T f F /@H N H J N ]+T /.~Z S <X -U=zp~xvtiz 9,9o }x <]+T K V m s M XT /.~Z S Q K T:2S z e -T KE {<X 1V b 1i\|74664m u s kh/M +Leg B }\\m N T D 4Dg zp~xvtiz 9,T 98W ]\8?;<S .f +/.~Z S ``_JT ;<S <;<S T J L O+T n 4D }m ;+T <\C 9,C ~Z /s Z /~Z S T m 898Z z E J ^_i N P A N E J m 8cT +V V|iW k]|^aa]|iV__]|7z }M n __]|iV^^]|7z }M<sK `=6;;<S e Y }H z T T D p o c6,P ^]]|iV__]|7z kU M n b]|iV^^]|7z kU M<-_S ;<S z T G Y {Y _]|i N T J o Z O~/.~Z S <74674/1+LeJ m?>n X :j _k B Z W V -Z b <7467464shh 7Z b T z D :jQ W q t Q j <L N}j <nN *j <M J u y z s T y ;K9<v d :j B ZZ b Q O~2n f F P B N @H-c n ;Z *n Z b ~cU <Z b t TZ >6g +CP 2m g Z q d x p Q {Y _T <:j Z b }g Q O~3j |h |S N J ^w P i TV L 9,T V |^`^7z __]|n 7z ^^]|<m Z Q \Xn n 9h/M +w C?EBA@;C Cw Z z V H J N Y p Z@h x 5f i 9,R w o /Z =6T <P A N G Y ^[b 11_X cT D ^N T D 4D _[b 11_TZ s <N e f F P 2F o T ^,<74684j n {W1d A g \g*D W q ;<Sh 1V Z z Vq 6.W :j 3;<S GT J q N P ^zp~xvtiz V -3;<S g u Z z }Y h <h 1V Z z T :j g a L Y Q 1q@H-c Lj <n ,1w M<.3h Yn H QFW :.b f 78W qWK Y3119E 21`^c:1474684641d AB {J/6jz .9431*6Zjlk w z }I O~S P R ;T V -@/^w ;<S g e Z >e Z z \\m B 1Y h _H <S P z .9431*6T t =w ,L `[^t =^b W ^c MN D G ^w ;<SY h }o __<v 1W `o <T b 5q=;<S _H }7W }.N /.~Z S T_H }.Q O~B b <6Qt =W ^b O ;<S I N }9,@}I h TV L T }.t =W ^c O ;<S i Y }9,I h @8}.<J mT7468474u c1d AP3J/g ;<SY h X N }N z .9431*6g ;<S SR }x m q *X N +TV LI h .w ,q G ;@}}.N sC G ^w q g h D}.:eT \\m N ;<S X N }o __<sC N :T ;<S}N T W ik^@H-:T k]@H Z z m ofW ik`@H-:T <vl V -}.uP 1N 1W `o T >t =?>?L `[^t =W ^b W W ^c M<j <@H-c m N 3N +u W ik^-^[^C q L k]M Z z`d ];<S K9<l t n 1w@H-c m N 3N +u W ik^-N ^[a C q L k]M Z z`d ];<S K9<h n QB Z q g 1w@H-m @H N Z qq *A *m k]Z z h^]]i P A Q ik^h^[aC qh^[a C ^]]i h^a]i>J **T /U N T J i Q N h n Q sk^Zn^^b N d ]3;<S <g ik^@H-m N _]]i R ik`@H-m N ^^bi <xU ]?r v Mi s 7+Vz b C 4y +N74694/:ZD M W/:y ]M +LYc 9,g T Z z a6S L v kz M `,x Z q Z z ;\<3a6S f 5/kz 888g^i /]W qJ m C -:]kz TZ z dZ z a6S kz TZ z dTZ q 3e Z z C `h n QZ q 3e Z z h^_bik kz d |T ^_b C `h_^c[bi H J:T GC d |T kz ^`]]E ^i <.3h Yn H QFW :.b f 79W qWK Y3119E 21`^c:14=C *Y d lLY g Z ;Yb]E ^e ]]E ^^]]E ^^]]]E ^_]]E ^^_]]E ^`]]E ^^b]]E ^a]]E ^_]]]E ^b]]E ^_b]]E ^c]]E ^`]]]E ^746:4y}r v M +LYgv }v H +T zp~xvtiz P 2m N 8?;<SY h z y T Q ,{|Z z /Z q 8?k]T ^[b +_[b `y .N m g e 1V \\m I N <s };<S _H /[w T <UY[g s Z q t I T Y h M XT _P N Q 6K R Y h }8?Z >z +U Z q b 8k]8?Z >T o `<8?;<S X N }.Q[]?;<S t U n {Y ]?;<S _H }.N +y[]?;<S v H }.t0Q <s T J JJ 0{K e \\m ;<S o y H p T|p <T }X@~q 8?;<S TZ T 6?<+T z .9431*6V -T 8;<S N Y h };<S F o __<]6Ku ]<o @}T t I t =N 1>t =?>?<V A 08?;<S m;@-<r 9W .0;p d :}T m N iN M V }>|?W >}?;p F b +T <8Y N +V c TP T O~N tp L 7\M C @V @x ^5T :T j <N 3N +T ;<S ~O @H-m k]|m o :T /w@H-k]|</w@H-k]G Y TY:]/.~Z H T T ;<S <J m/<0;pT C -Qr @7z [Lc bM Y 0u :.}X f Y =C N 7aG T I R U bM *TLY V P *T h LY V ZY [G {7bM/b+`Y O/W f YO Q 9T 1N z [=C X |[p a 6D;+Y6N 7\D G q +:.V@?L s c {3__~3C z=C W/:y ]M A;2911/12N 2N b Hd V J |4}u O Q NE VW tw l O C =3PNZ z 8h S /U ^vi^e]]Z]^<i H V,kU f 5:T L w V K ]T9Y M<v 1c 4w W a[a[b <O /b/:m[P u O C =2PN.3h Yn H QFW :.b f 7:W qWK Y3119E 21`^c:14;<Sh 1V Z z Vq 6.Wh Z q 8?Z z h n Q Z q 8?Z z h^]]i;<S :I ^]]iq 6.q 6.hik^;<S k]Zz746:464XZ1o746:474I01o;<S q 6.h Z q 8?Z z D ^[a h n Q Z q 8?Z z h^]]i;<S :I ^]]D ^[ahd^[ai q6.746:484U Y1o;<S q 6.h Z q 8?Z z h n Q Z q 8?Z z h^]]i;<S :I ^]]iq6746:494V Y1o;<S q 6.h Z q 8?Z z D ^[c h n Q Z q 8?Z z h^]]i;<S :I ^]]D ^[chc_[bq6..3h Yn H QFW :.b f 7;W qWK Y3119E 21`^c:14746;4/3bT V `Y |^zp~xvtiz 9,/I Vo G ;Z qP h ^`L ^NW q b wW ^]w o 0QT U w g v H <Z t T JT t =k:]<G Y \\m N T b w q _6b c _s ^`g s Z q I ET J q <M /g l t W 1w@H P 2m N Z q =Y 8b W h ~v f F /N 3N +T _w ^`_s <M /T }:T Z q }FQ O~R Y 0Tk]t =<s 0Z q ^`\p mo /iZ q h 1V ;K T D d ,x<?95`N n V f D T d N Z q C ]2wzk /E D d T ^`s -n {t J uP1e v H T 9,<LaT P z ^`k?+V c TP <746<4b H b m+LYxU h >57F +b b +Z S W *~V PF LY @?L s}K+b H N A f V b b +Z S W *~7;*~`i N f Y >r H H_o-Y [+j l ONr @xP c B A b H`Vy Y6C?EBA@;C zq]@Y6z q *T 2-`Z]V}k ~Z z tw [*D h -Stp C @^y t N K @T Y E J a T b 4D <a 2^F -j ]y b l l804s N E T S P J m s -z ;[tp L 7\M C @a S l k <3m YMMM0JHGI0FLJ0FK.X h Yk p 7<W qWK Y3119E 21`^c:14.]hk p8464Lc bM zq ICJHGE?I3@BA3C k p gg4/2Lc k p gLc+r \m D22012k `Z^/Y /T |^^[]^[c Qz qE t =w ,kL V -Z p 2[c |^^[]^N o.<Z p 2[c |f[]`M E T J S P o.<Z g 9,Q _}o.[c n V -Z W o.<Z T +I y <H+T [c<。

可控硅控制器CF6G-1B-使用说明书

AAT电源f）动投入裝置AC交沫电DC直浇电FU滋浙段G发电机M电动机HG绿灯HR红灯HW勺灯HP光字髀K堆电丢KA（NZ）电流继电森（负序零序）KD差动堆电森KF月光堆电森KH热继屯乐KM中间堆电森KOF出d中间继电耳KS传号继电春KT对间堆电耳KV（NZ）电庄堆电耳（负序零序）KP极化继电森KR干簧维色忑KI阻抗继电呑KW（NZ）功率方向继电森（负序零序）KM接融森KA瞬肘堆电森；鱗对有戎无继电帝；交流堆电森KV色庄堆色森L线跆QF新珞森QS隔富开关T炙庄春TA电克互感忑TV电庄互感季W直浇母线YC仝闸线圈YT跳闸线囲PQS冇功无功視A功率S.EUI电动势屯庄电流SE卖瞼按钮SR复归按钮f频率Q——电珞的开关森件FU——竦新容FR——热继电森KM——接触呑KA——1.瞬肘接触媳电森2.瞬时有戎无堆色森3.交流继电器KT——适时冇戎无堆电怎SB——樓钮开关Q——电跆的开关森件FU ---- 嫌iff容KM——接触呑KA——1.瞬时接触继电森2、瞬肘有戎无堆电森3.交流继电藝KT——适时冇戎无堆色余SB——按钮开关SA转换开关电流表PA电庄表PV有功色度表PJ无功色度表PJR频” PF相伐表PPA贡大席量农（负肖监捷仪）PM功率因数表PPF 有功功率表PW 无功功率表PR 无功屯浇仪PAR 声传号HA 光信号HS 指示灯HL 红色灯HR 缘色灯HG 黄色灯HY 蓝色灯HB 自色灯HW 连接片XB插头XP 插座XS 靖子板XT 电线电境母线w 直流母线WB 插接扎（馈屯）母线WIB 电力分支线WP 照朗分支线WL 应急照期分支线WE 电力干线WPM 腮朗干线WLM 应急照朗干线WEM 滑彼筑WT 合闸小母线WCL 控制小母线WC 信号小母线WS 月光小母线WF 爭故音响小母线WFS 预圾音响小母线WPS 电庄小母线WV 爭故照刖小母线WELM 避番容F 滋斷赛FU 快速竦斯森FTF 跌隊式竦新森FF 限庄保护森件FV 电汆乐C电力屯彖森CE 正转按钮SBF 及转楼钮SBR 停止按钮SBS 紧念按钮SBE 次脸松钮SBT 复住按钮SR 限伐.开关SQ 接近开关SQP 手动按制开关SH肘间拉制开关SK 液住拉制开关SL 溟度拉制开关SM 庄力柱制开关SP 速友柱制开关SS 濃皮按制开关韩加开关ST 电庄表切换开关SV 电流表切换开关SA 整流呑U 可柱硅整流耳UR 桩制电珞有电源的整流怎VC 支频容UF 支流春UC 送变乐UI 电动机M 异步电动机MA 同步电动机MS 直流电动机MD 统线转孑威应电动机MW 亂笼空电动机MC 电动阀YM 电该阀YV 疗火阀YF 排烟阀YS 电该嶺YL 跳闸线圈YT 金闸线圈丫C 气动执行森YPAYA 电动执行森YE 发热怎件（电加热）FH 脛朗灯（发光森件）EL •金气遇节森EV 电加热季加热元件EE 威应线囲电抗容L 励该线囲LF 殆弧线圈LA 遠波电彖森LL电ft!段支瓯森R电伐段RP 热效屯阻RT 光牧屯阻RL 庄数屯阻RPS 接地电阻RG 放电电阻RD 启动变阻森RS 频效变阻森RF 限流屯阻森RC 光电池热色传感森B 庄力变换森BP 温度变换森BT 速度变换森BV 时间测量传感容BT1BK 液伐测量传感赛BL 温皮测量传威乐BHBM 可控硅分单向可拉硅和玖向可技硅鬲种.都是三个电极。

富安时可控硅说明书

富安时可控硅说明书富安时可控硅是一种电子元件，也称为晶闸管。

它是一种半导体器件，可以控制电流的流动，广泛应用于电力电子领域。

下面是富安时可控硅说明书的主要内容：一、产品介绍富安时可控硅是一种双向可控硅，具有高压、高电流、高温等特点。

它采用了先进的工艺和材料，具有可靠性高、寿命长等优点。

富安时可控硅广泛应用于电力电子、电机控制、照明等领域。

二、产品参数1.额定电压：1000V-4000V2.额定电流：100A-3000A3.工作温度：-40℃-125℃4.控制电压：3V-32V5.触发电流：5mA-200mA三、产品特点1.高可靠性：采用了优质材料和先进工艺，具有高可靠性和长寿命。

2.高压、高电流：富安时可控硅具有高压、高电流的特点，可以满足各种应用需求。

3.双向可控：富安时可控硅是一种双向可控硅，可以控制电流的正反向流动。

4.低功耗：富安时可控硅具有低功耗的特点，可以节省能源。

5.广泛应用：富安时可控硅广泛应用于电力电子、电机控制、照明等领域。

四、产品应用1.电力电子：富安时可控硅可以用于电力电子中的变频器、逆变器、直流调速器等。

2.电机控制：富安时可控硅可以用于电机控制中的起动器、制动器、调速器等。

3.照明：富安时可控硅可以用于照明中的调光器、开关等。

五、注意事项1.使用前请仔细阅读说明书，了解产品参数和特点。

2.使用时请注意安全，避免触电和短路。

3.请勿超过产品的额定电压和电流范围。

4.请勿在高温、潮湿、腐蚀性环境中使用。

5.请勿随意拆卸产品，以免影响产品性能。

六、结语富安时可控硅是一种重要的电子元件，具有高可靠性、高压、高电流、双向可控等特点，广泛应用于电力电子、电机控制、照明等领域。

在使用时，请注意安全，遵守使用说明，以免影响产品性能和安全。

CF6K-1B可控硅控制器说明书

CF6K—1B型可控硅控制器技术说明书成都朗杰电子科技有限公司目录1 概述 (2)2 技术参数 (2)3 工作原理 (3)4 结构特征和安装 (3)5 使用方法 (3)6 问题与对策 (5)附图1 电原理图 (7)2 外型及安装示意图 (8)3 整流电路接线示意图 (9)4 可控硅反并联交流调压电路接线示意图 (10)1 概述1.1 适用范围本控制器为三相相控整流、相控交流调压装置的可控硅触发控制器。

适用于采用三相桥式全控、三相桥式半控或带平衡电抗器双反星形可控硅整流电路的直流调压装置和采用可控硅反并联式三相交流调压线路的交流调压装置。

例如电镀、电解、电氧化、电加热……。

1.2 产品特点锁相控制的模拟—数字触发电路。

相序判别电路，应用时不用找相序及定相定同步。

脉冲封锁输入。

上电封锁，延时启动。

一体化结构，集电源、触发电路、脉冲变压器于一体，使用调试简单不用示波器。

2 技术参数2.1 触发输出(六路双脉冲列)脉冲宽度：＞1.6ms脉冲电流峰值：＞800mA各相脉冲不均衡度：≤1°移相范围：0—170°2.2 输入控制信号控制电压：0—10V控制电流：4—20mA脉冲封锁信号：≥5V2.3 工作环境环境温度：0—40℃相对湿度：＜85%2.4 电源：三相380V±10% 50Hz2.5 整机功耗：＜10W2.6 外型尺寸：200×192×60(详见附图2)2.7 重量：1.0kg3 工作原理本控制器由低压电源兼同步变压器、模拟—数字触发器、脉冲变压器、脉冲封锁、相序自锁定等部分组成。

其电原理图见附图1。

本控制器的触发脉冲电路采用锁相控制的模拟—数字触发器。

由低压电源兼同步变压器提供单相同步信号，由锯齿波发生器产生与电源同频的锯齿波，此锯齿波电压与来至输入端的控制电压比较，比较后控制锁相环的工作。

锁相环输出信号频率与电源严格同步，经由GAL器件组成的分相组合电路产生6路双脉冲列，再经脉冲放大，脉冲变压器隔离输出。

富安时可控硅说明书

富安时可控硅说明书
富安时可控硅是一种电子元件，用于控制电流的流动。

它适用于不同种类的交流电器设备，例如照明设备、电动工具、家庭电器等。

它采用了先进的半导体技术，具有以下优点：
1. 与传统的机械开关相比，富安时可控硅具有更长的寿命和更高的可靠性。

2. 运行稳定，能够有效地控制电流，减少电器设备的能耗。

3. 先进的封装技术和保护器件能够保证产品的安全性和稳定性。

使用富安时可控硅时，请按照以下说明操作：
1. 在使用富安时可控硅前，必须先确保电器设备的所有电路已断开电源，并确保安全。

2. 请按照产品说明书的要求进行正确的安装与连接，并确保产品封装完好，不受外部损坏。

3. 在使用富安时可控硅时，请勿使用过大或者过小的电流，以免产品损坏或者电器设备发生故障。

4. 使用富安时可控硅时，请注意静电防护，在安装和操作过程中，避免使用静电会对产品损坏造成影响。

以上是富安时可控硅的简要说明，使用时请按照说明书的要求进行操作。

可控硅的使用方法大全

可控硅的使用方法大全可控硅的使用方法大全一、概述在日常的控制应用中我们都通常会遇到需要开关交流电的应用，一般控制交流电的时候，我们会使用很多种方法，如：1、使用继电器来控制，如电饭煲，洗衣机的水阀：2、使用大功率的三极管或IGBT来控制：3、使用整流桥加三极管：4、使用两个SCR来控制：5、使用一个Triac来控制：晶闸管(Thyristor)又叫可控硅，按照其工作特性又可分单向可控硅(SCR)、双向可控硅(TRIAC)。

其中双向可控硅又分四象限双向可控硅和三象限双向可控硅。

同时可控硅又有绝缘与非绝缘两大类，如ST 的可控硅用BT名称后的“A”、与“B”来区分绝缘与非绝缘。

单向可控硅SCR：全称Semiconductor Controlled Rectifier(半导体整流控制器)双向可控硅TRIAC：全称Triode ACSemiconductor Switch(三端双向可控硅开关)，也有厂商使用Bi-direct ional Controlled Rectifier(BCR)来表示双向可控硅。

请注意上述两图中的红紫箭头方向！可控硅的结构原理我就不提了。

二、可控硅的控制模式现在我们来看一看通常的可控硅控制模式1、On/Off 控制：对于这样的一个电路，当通过控制信号来开关Triac时，我们可以看到如下的电流波形通常对于一个典型的阻性的负载使用该控制方法时，可以看到控制信号、电流、相电压的关联。

2、相角控制：也叫导通角控制，其目的是通过触发可控硅的导通时间来实现对电流的控制，在简单的马达与调光系统中多可以看到这种控制方法在典型的阻性负载中，通过控制触发导通角a在0～180之间变化，从而实现控制电流的大小三、我们知道，可控硅的一个导通周期可以有四步：。

可控硅的使用

可控硅的使用对单向可控硅(晶闸管)来说，当栅极电压达到门限值ＶＧＴ且栅电流达到门限值ＩＧＴ时，可控硅(晶闸管)被触发导通。

当触发电流的脉宽较窄时，则应提高触发电平。

当负载电流超过单向可控硅(晶闸管)的闩电流ＩＬ时，即使此时的栅电流减为零，可控硅(晶闸管)仍能维持导通状态。

为了保证电路在环境最低温度下也能正常工作，则要求驱动电路能提供足够高的电压、电流及占空比的控制信号。

高灵敏度的单向可控硅(晶闸管)，会在高温下因阳－阴极间的漏电流而误触发，应确保不超过ＴＪＭＡＸ。

可靠地关断单向可控硅(晶闸管)，负载电流必须降到低于保持电流ＩＨ，并维持一定的时间。

标准的双向可控硅(晶闸管)既可被栅极的正向电流触发，也能被栅极的反向电流触发，它可以在四个象限内导通。

在负载电流为零时，最好用反相的直流或单极性脉冲的（栅极）电流触发。

在通常的交流相位控制电路中，如电灯调光器和家用马达调速器等，可控硅(晶闸管)Ｇ与ＭＴ２的极性要一致，在设计可控硅(晶闸管)时要避免在３＋区域内工作（ＭＴ２为－，Ｇ为＋）。

值得注意的是，双向可控硅(晶闸管)可能在一些意想不到的情况下触发导通，其后果有些问题不大，而有些则有潜在的破坏性。

１．栅极上的噪声电平在有电噪声的环境中，如果栅极上的噪声电压超过ＶＧＴ，并有足够的栅电流激发可控硅(晶闸管)内部的正反馈，则也会被触发导通。

应用安装时，首先要使栅极外的连线尽可能短。

当连线不能很短时，可用绞线或屏蔽线来减小干扰的侵入。

在然后Ｇ与ＭＴ１之间加一个１ｋΩ的电阻来降低其灵敏度，也可以再并联一个１００ｎＦ的电容，来滤掉高频噪声。

２．关于转换电压变化率当驱动一个大的电感性负载时，在负载电压和电流间有一个很大的相移。

当负载电流过零时，双向可控硅(晶闸管)开始换向，但由于相移的关系，电压将不会是零。

所以要求可控硅(晶闸管)要迅速关断这个电压。

如果这时换向电压的变化超过允许值时，就没有足够的时间使结间的电荷释放掉，而被迫使双向可控硅(晶闸管)回到导通状态。

可控硅控制高压软起说明书新

DGQ-G高压软起动装置阐明书Contents目录一、产品概述--------------------------------------------------------4二、型号阐明-----------------------------------------------------4--5三、工作原理 -------------------------------------------------------5四、设计构造-----------------------------------------------------5--6五、技术特点-----------------------------------------------------6--7六、技术指标和性能-----------------------------------------------7--10七、软起动装置控制模式------------------------------------------11--14八、故障记录-------------------------------------------------------14九、通信阐明---------------------------------------------------14--19十、平常维护-------------------------------------------------------19十一、外形尺寸---------------------------------------------------------------------------------20前言感谢您使用湖北缔造电气有限企业生产旳DGQ系列电动机软起动装置。

为了充足发挥软起动装置旳功能，请您按规程对旳操作和使用，并保证操作者旳安全，在使用前请详细阅读本《顾客手册》。

for1b可控硅参数及管脚

for1b可控硅参数及管脚For1b可控硅，是一种常用的电子元器件，广泛应用于电力电子系统中。

它具有可控性强、耐压能力高等特点，在电能控制和调节中起着重要的作用。

本文将介绍For1b可控硅的参数及管脚功能。

一、For1b可控硅的参数1. 最大反向电压（VDRM）：指可控硅在关断状态下所能承受的最大反向电压。

超过这个电压，可控硅可能会被击穿损坏。

2. 最大正向电压（VRRM）：指可控硅在导通状态下所能承受的最大正向电压。

超过这个电压，可控硅可能会失去控制，导致电路故障。

3. 最大触发电流（IFRM）：指可控硅在触发状态下所能承受的最大电流。

超过这个电流，可控硅可能无法正常触发，导致无法控制电流流动。

4. 最大耐电流（ITSM）：指可控硅在瞬间的电流冲击下所能承受的最大电流。

超过这个电流，可控硅可能会受损甚至损坏。

5. 最大温度（Tjmax）：指可控硅能够承受的最高工作温度。

超过这个温度，可控硅的性能可能会受到影响，甚至无法正常工作。

二、For1b可控硅的管脚功能1. G（GATE）管脚：用于控制可控硅的触发。

当G管脚施加足够的正向电压时，可控硅将开始导通，电流将开始流动。

2. A（ANODE）管脚：可控硅的正极，当可控硅导通时，A管脚将有正向电压输出。

3. K（CATHODE）管脚：可控硅的负极，当可控硅导通时，K管脚将有负向电压输出。

4. MT1和MT2管脚：用于可控硅的外部连接。

MT1为负极，MT2为正极。

三、For1b可控硅的工作原理For1b可控硅是一种双向可控硅，它可以在正向和反向两个方向控制电流的导通和关断。

当G管脚施加足够的正向电压时，可控硅将开始导通，电流将开始流动；当G管脚施加负向电压或断开电源时，可控硅将关闭，电流将停止流动。

在实际应用中，For1b可控硅常常用于交流电控制。

通过对G管脚施加适当的触发电压，可以控制可控硅在交流电的正半周或负半周中导通的时间，从而实现对电流的控制和调节。

可控硅控制器CF6G-1B-使用说明书

AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM 滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器 UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀 YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L 励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B 压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM可控硅分单向可控硅和双向可控硅两种，都是三个电极。

使用说明书-可控硅

T r 6B 6B--3TY 晶闸管三相晶闸管三相交流调压交流调压交流调压移相控制器移相控制器移相控制器使用说明书北京瑞达利电子科技有限公司北京瑞田达技贸有限责任公司北京瑞田达技贸有限责任公司电子器件厂电子器件厂地址：北京市海淀区上地信息路一号国际创业园1号楼301 电话：010-******** 82895337 传真：010-********目录一、概述.........................................................................................................................................................- 3 -二、功能描述：.............................................................................................................................................- 3 -三、技术性能与参数.....................................................................................................................................- 3 -四、外部管脚说明.........................................................................................................................................- 4 -五、安装尺寸图.............................................................................................................................................- 4 -六、可调电阻的功能.....................................................................................................................................- 5 -七、转换开关的功能.....................................................................................................................................- 5 -八、运行调试（以电阻性负载晶闸管三相交流调压为例）......................................................................- 6 -九、使用注意事项.........................................................................................................................................- 7 -十、附图...................................................................................................................................................- 9 -1. 变压器晶闸管交流调压、二极管整流示意图2. 电阻性负载晶闸管三相交流调压示意图3. 4-20mA仪表控制示意图一、概述：概述：TR6B-3TY晶闸管三相交流调压移相控制器，可用于三相电感性负载、三相电阻性负载交流调压及三相整流变压器原边晶闸管交流调压副边二极管整流等装置的主要触发控制单元。
