常见组网设备
无线电通讯组网设备清单

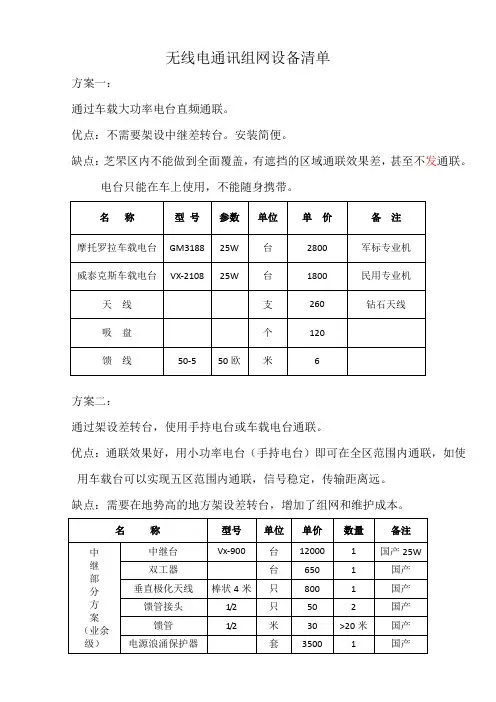

无线电通讯组网设备清单
方案一：
通过车载大功率电台直频通联。
优点：不需要架设中继差转台。
安装简便。
缺点：芝罘区内不能做到全面覆盖，有遮挡的区域通联效果差，甚至不发通联。
电台只能在车上使用，不能随身携带。
方案二：
通过架设差转台，使用手持电台或车载电台通联。
优点：通联效果好，用小功率电台（手持电台）即可在全区范围内通联，如使用车载台可以实现五区范围内通联，信号稳定，传输距离远。
缺点：需要在地势高的地方架设差转台，增加了组网和维护成本。
家庭组网方案

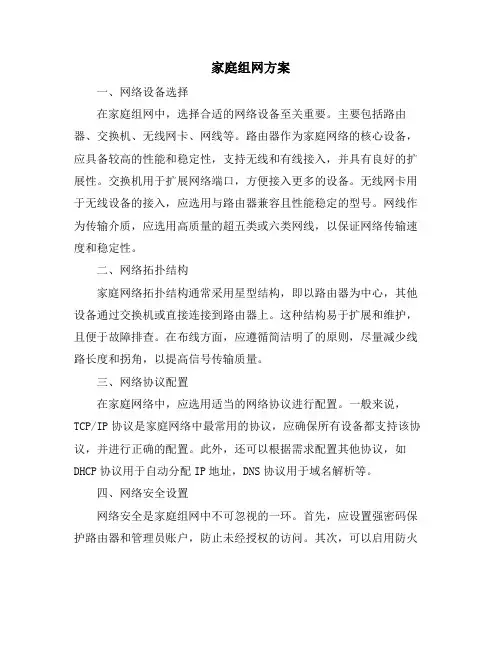

家庭组网方案一、网络设备选择在家庭组网中，选择合适的网络设备至关重要。
主要包括路由器、交换机、无线网卡、网线等。
路由器作为家庭网络的核心设备，应具备较高的性能和稳定性，支持无线和有线接入，并具有良好的扩展性。
交换机用于扩展网络端口，方便接入更多的设备。
无线网卡用于无线设备的接入，应选用与路由器兼容且性能稳定的型号。
网线作为传输介质，应选用高质量的超五类或六类网线，以保证网络传输速度和稳定性。
二、网络拓扑结构家庭网络拓扑结构通常采用星型结构，即以路由器为中心，其他设备通过交换机或直接连接到路由器上。
这种结构易于扩展和维护，且便于故障排查。
在布线方面，应遵循简洁明了的原则，尽量减少线路长度和拐角，以提高信号传输质量。
三、网络协议配置在家庭网络中，应选用适当的网络协议进行配置。
一般来说，TCP/IP协议是家庭网络中最常用的协议，应确保所有设备都支持该协议，并进行正确的配置。
此外，还可以根据需求配置其他协议，如DHCP协议用于自动分配IP地址，DNS协议用于域名解析等。
四、网络安全设置网络安全是家庭组网中不可忽视的一环。
首先，应设置强密码保护路由器和管理员账户，防止未经授权的访问。
其次，可以启用防火墙功能，对入站和出站流量进行过滤和监控。
此外，还可以设置无线网络的加密方式和访问控制列表，以提高无线网络的安全性。
五、网络性能优化为了提升家庭网络的性能，可以采取一些优化措施。
首先，定期对路由器和交换机进行重启，以清除缓存和恢复性能。
其次，可以根据设备的位置和信号强度调整无线网络的信道和功率设置。
此外，还可以通过升级网络设备的固件或驱动程序来提高网络性能。
六、网络扩展与升级随着家庭设备的不断增加和网络需求的提升，可能需要对网络进行扩展和升级。
在扩展方面，可以增加交换机和无线接入点来扩大网络覆盖范围和接入能力。
在升级方面，可以更换性能更高、功能更丰富的路由器和交换机，以提升网络的整体性能。
七、网络设备维护网络设备维护是保障家庭网络稳定运行的重要环节。
网络基础及常见网络设备
议题
02
为了实现不同厂家生产的计算机系统之间以及不同网络之间的数据通信，国际标准化组织ISO对各类计算机网络体系结构进行了研究，并于1981年正式公布了一个网络体系结构模型作为国际标准，称为开放系统互连参考模型(OSI/RM)，也称为ISO/OSI。
A
“开放”表示任何两个遵守OSI/RM的系统都可以进行互连，当一个系统能按OSI/RM与另一个系统进行通信时，就称该系统为开放系统。
01
IEEE 802 LAN参考模型与ISO/OSI参考模型的对应关系：
02
IEEE 802标准之间的关系
什么是虚拟局域网（VLAN） 通过路由和交换设备，在网络的物理拓朴结构基础上建立一个逻辑网络，以使得网络中任意几个局域网网段或（和）节点能够组合成一个逻辑上的局域网。
市场应用和支持上不同
05
标准的效率和性能上存在差别
04
对可靠性的强调不同
03
最初设计差别
02
层数和层间调用关系不同
01
OSI和TCP/IP的差异
4
3
面向的用户比较集中
使用多种传输介质
2
1
较小的地域范围
高传输速率和低误码率
局域网的主要特点：
局域网的特点
局域网的层次结构
IEEE 802标准遵循ISO/OSI参考模型的原则，解决最低两层（即物理层和数据链路层）的功能以及与网络层的接口服务、网际互连有关的高层功能。
计算机网络的系统组成
1
计算机网络的软件
网络协议软件 、网络通信软件 、网络操作系统 、网络管理软件和网络应用软件 ；
2
计算机网络的组成
资源子网和通信子网
01
主要网络设备介绍
光纤分类措施
根据传播模数分类 单模光纤(SMF ：Single Mode Fiber)和多 模光纤(MMF：Multi Mode Fiber)
光纤通信系统及构成
一种光电转换器
光纤通信系统及构成
光纤通信系统是以光波为载体、光导纤维为传 播媒体旳通信方式,起主导作用旳是光源、光纤、 光发送机和光接受机。
（3）带宽占用方式不同 集线器全部端口共享集线器旳总带宽，而互换机旳每个端口都具有 自己独立旳带宽。
（4）传播模式不同 集线器采用半双工方式进行数据传播；互换机采用全双工方式来传 播数据。
互换机与集线器（HUB）旳主要 区别
总结：
互换机与集线器有着本质旳不同，不论在工作 层次、通讯方式、传播速度和可管理性上，都都 存在明显旳差别，互换机与集线器相比具有无与 伦比旳优势。目前，互换机已经成为组网中旳普 遍使用旳网络连接设备，而集线器已经逐渐在退 出历史舞台。
网络设备
传播介质
双绞线 同轴电缆 光纤
双绞线旳线材等级
类别
最大传播 速度
1类
2Mbit/s
2类
4Mbit/s
3类 16Mbit/s
4类 20Mbit/s
应
用
模拟和数字语音(电话)通信以 及低速旳数据传播。
语音、ISDN和不超出旳 4Mbit/s旳局域网数据传播。
不超出16Mbit/s旳局域网数据 传播。
固定配置互换机：一般具有固定端口配置，例如Cisco 企业旳Catalyst l900/2900互换机，Bay企业旳 BayStack350/450互换机等。固定配置互换机旳可扩充 性显然不如模块化互换机，但是价格要低得多。
互换机旳主要性能指标
专用芯片与通用芯片
组网设备知识点总结

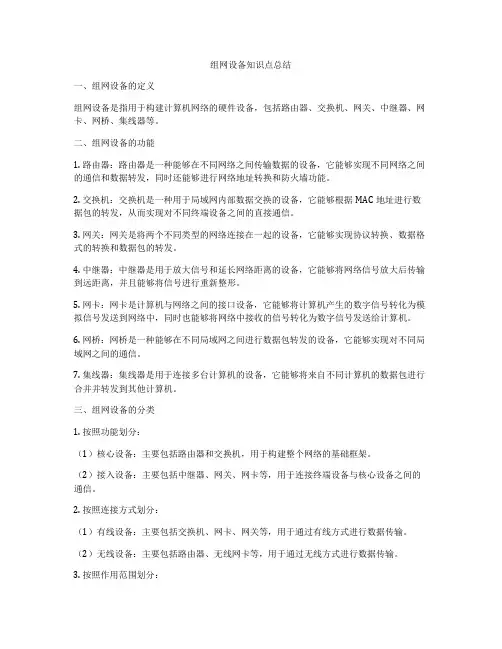

组网设备知识点总结一、组网设备的定义组网设备是指用于构建计算机网络的硬件设备，包括路由器、交换机、网关、中继器、网卡、网桥、集线器等。
二、组网设备的功能1. 路由器：路由器是一种能够在不同网络之间传输数据的设备，它能够实现不同网络之间的通信和数据转发，同时还能够进行网络地址转换和防火墙功能。
2. 交换机：交换机是一种用于局域网内部数据交换的设备，它能够根据MAC地址进行数据包的转发，从而实现对不同终端设备之间的直接通信。
3. 网关：网关是将两个不同类型的网络连接在一起的设备，它能够实现协议转换、数据格式的转换和数据包的转发。
4. 中继器：中继器是用于放大信号和延长网络距离的设备，它能够将网络信号放大后传输到远距离，并且能够将信号进行重新整形。
5. 网卡：网卡是计算机与网络之间的接口设备，它能够将计算机产生的数字信号转化为模拟信号发送到网络中，同时也能够将网络中接收的信号转化为数字信号发送给计算机。
6. 网桥：网桥是一种能够在不同局域网之间进行数据包转发的设备，它能够实现对不同局域网之间的通信。
7. 集线器：集线器是用于连接多台计算机的设备，它能够将来自不同计算机的数据包进行合并并转发到其他计算机。
三、组网设备的分类1. 按照功能划分：（1）核心设备：主要包括路由器和交换机，用于构建整个网络的基础框架。
（2）接入设备：主要包括中继器、网关、网卡等，用于连接终端设备与核心设备之间的通信。
2. 按照连接方式划分：（1）有线设备：主要包括交换机、网卡、网关等，用于通过有线方式进行数据传输。
（2）无线设备：主要包括路由器、无线网卡等，用于通过无线方式进行数据传输。
3. 按照作用范围划分：（1）局域网设备：主要包括交换机、网桥、网卡等，用于构建局域网内部的通信。
（2）广域网设备：主要包括路由器、网关、中继器等，用于构建不同地区或不同网络之间的通信。
四、组网设备的选购和配置1. 选购组网设备时需要考虑的因素：（1）性能：包括传输速率、转发能力、处理能力等。
常见组网设备
按是否提供智能功能分类 > 普通型、智能型
按是否提供网管功能分类 > 非网管型、网管型
按安装形式分类 > 桌面式、机架式
28
集线器的安装与使用
普通集线器选择合适的位置放置，适合接线和调试观察，注意水火安全、 通风良好等。
机架式集线器必须使用厂商提供的配件正确地安装到指定类型的机架上。 集线器使用过程注意：供电良好、防雷措施、防尘防湿、不要重物堆压等。 各种集线器端口连接形式正确，操作得当。 集线器的上电初始化和工作过程中注意有关指示灯的状态变化。 智能集线器的管理与维护。
11
MODEM的安装与使用
Modem硬件的安装：根据不同类型的Modem进行不同方式的安装。 线路的连接：电话线（Line In）、数据线（串行电缆/USB电缆）。 驱动程序的安装和有关硬件参数的配置。 拨号网络Dial-Up Network的建立和设置。 网络层协议的配置和应用软件的安装。 注意外界的强干扰信号、雷雨天气禁用。
3
怎样学习网络设备的知识？
网络设备的功能是什么？ 网络设备的基本工作原理是什么？ 如何选用（设计）网络设备？ 如何评价（比较）网络设备？ 如何安装和使用网络设备？ 如何管理和配置网络设备？ 如何维护和监控网络设备？
4
物理层设备
1、调制解调器Modem
• 基于PSTN实现计算机联网的信号转换与通信设备
9
MODEM的使用方式
利用Modem和 PSTN建立起来 的网络往往称
为拨号网络 Dial-up
Network，这 种网络可按需 建立和拆除。
10
MODEM的分类
内置Modem卡：独立的可安装到总线扩展槽中的Modem。 外置Modem：具有独立供电装置的独立网络设备，连接到计算机串行口。 主板集成的Modem：直接由主机板提供。 PCMCIA Modem：笔记本电脑使用。 机架式Modem（池）：ISP使用。 无线Modem：手机GPRS/CDMA网络使用。 其他工业用Modem等。
常用无线局域网设备 网络设备解析
常用无线局域网设备网络设备解析在当今数字化的时代，无线局域网（WLAN）已经成为我们生活和工作中不可或缺的一部分。
无论是在家中享受无线网络带来的便利，还是在办公室中实现高效的无线办公，都离不开一系列的无线局域网设备。
这些设备相互协作，为我们构建了一个无缝连接的网络环境。
接下来，让我们一起深入了解一下常用的无线局域网设备。
首先，无线路由器无疑是无线局域网的核心设备。
它就像是一个交通枢纽，将来自互联网服务提供商（ISP）的网络信号接收进来，并以无线的方式分发给各个连接的设备。
无线路由器通常具备多个以太网端口，用于连接有线设备，如台式电脑、网络打印机等。
同时，它还支持多种无线标准，如 80211n、80211ac 甚至是最新的 80211ax（WiFi 6），以提供不同的传输速度和覆盖范围。
在选择无线路由器时，我们需要考虑多个因素。
信号覆盖范围是一个关键因素，如果您的居住或办公空间较大，可能需要选择具有更强信号发射能力或支持 Mesh 组网的路由器，以确保每个角落都能接收到稳定的信号。
传输速度也很重要，如果您有大量的数据传输需求，如高清视频播放、在线游戏等，那么选择支持更高传输速率的路由器将能带来更好的体验。
此外，路由器的安全性也是不容忽视的，它应该具备防火墙、WPA/WPA2 加密等功能，以保护您的网络免受未经授权的访问。
无线接入点（AP）是另一种常见的无线局域网设备。
在一些大型场所，如商场、学校、企业办公室等，单个无线路由器的覆盖范围可能无法满足需求，这时就需要部署多个无线接入点来扩展网络覆盖。
无线接入点可以通过有线方式连接到网络，然后将网络信号以无线的形式发射出去。
与无线路由器不同的是，无线接入点通常不具备路由功能，它的主要作用就是提供无线网络接入。
对于无线接入点的选择，需要根据覆盖区域的大小、用户数量以及网络需求来决定。
有些无线接入点支持 PoE（以太网供电），这使得安装和部署更加方便，无需为每个接入点单独铺设电源线。
PON网络组网及设备介绍
中兴ONU-F821
槽位6（风扇） 槽位5（电源）
槽位3（业务） 槽位1（主控）
槽位4（业务） 槽位2（业务）
Page 32
F821—主控板MSVE/MSVG
❖ F821的主控交换板只能插于系统1号槽位，完成系统的控制、数据交换功能。 ❖ MSVE/MSVG提供2路EPON/GPON上联光口。
1
MTPD
---
---
MTPA
---
---
阴影部分为必配单板，也是目前现网使用的单板。
Page 27
F820—主控交换板MS8E
❖ 百兆主控交换板MS8E板是ZXA10 F820系统中的控制交换板，只能 插于系统0号槽位，完成系统的控制、数据交换功能。
❖ RST为复位键，按住reset按钮超过5秒钟，主控板恢复到出厂设置。
Page 7
EPON网络主要单元-POS
POS（Passive Optical Splitter）称为无源光纤分路 器，是一个连接OLT和ONU的无源设备，它的功能 是分发下行数据并集中上行数据。
Page 8
PON的技术特点
带宽大，可扩展性好。光纤接入带宽大（从1M～1G），满足用户 现在及未来带宽灵活需求。 点对多点（P2MP）接入，节省主干光纤。 无源光网络，线路上没有有源器件，免维护和电耗。 覆盖范围广。满足“大容量，少局所” 建网需求。
2020114odn网介绍2020114华为epon设备介绍202011420201142020114epononumdumdusfuzxa10f820zxa10f821d420d421d4222020114主控交换板pon口卡以太网接口板以太网接口板2020114f820单板种类中文名称英文名称业务接口类型端口数量主控交换板主控交换板ms8e百兆以太网接口以太网接口板8fe以太网接口ei8e百兆以太网接口ces板8e1t1ces板平衡etc8brj45pon接口板epon接口板epuascapc光口voip板16路voip模拟用户板v16b50芯pcb针式孔8路voip模拟用户板v08b50芯pcb针式孔直流电源板直流电源板mtpd交流电源板交流电源板mtpa阴影部分为必配单板也是目前现网使用的单板
PON网络组网及设备介绍
05 灵活扩展
PON（Passive Optical Network，无源光网络） 是一种基于光纤传输的接 入网技术，采用点到多点 （P2MP）结构，由光线路 终端（OLT）、光分配网络 （ODN）和光网络单元（ ONU/ONT）组成。
PON网络可提供高带宽接 入，满足大流量业务需求 。
光纤传输距离远，可覆盖 较大范围。
升级需求分析
分析现有PON网络的业务需求和未来 发展趋势，确定网络升级的目标和需求
。
实施计划制定
根据升级方案，制定详细的实施计划 ，包括时间安排、人员分工、资源准
备等。
升级方案制定
根据升级需求，制定相应的升级方案 ，包括设备替换、软件升级、网络结 构调整等。
升级实施与测试
按照实施计划进行网络升级工作，并 进行严格的测试和验证，确保升级后 的网络性能符合预期要求。
04
PON网络维护与故障排除
PON网络维护流程与方法
定期检查
定期对PON网络进行全面检查，包括光纤、光分路器、ONU等设 备，确保网络正常运行。
数据备份
定期备份PON网络配置数据，以便在出现故障时能够快速恢复网 络。
性能监控
实时监控PON网络的性能参数，如光功率、误码率等，及时发现 潜在问题。
常见故障类型及原因分析
加强产业链合作
加强PON产业链上下游企业之间的合 作，形成产业协同和共赢的局面，推 动PON产业的健康发展。
完善标准和规范
制定和完善PON网络的标准和规范， 促进不同厂商和设备之间的互联互通 ，降低网络建设和运维成本。
关注网络安全和隐私保护
在PON网络的发展过程中，应重视网 络安全和隐私保护问题，加强相关技 术和措施的研究和应用，确保用户数 据的安全和隐私。
组网与网络管理技术：常用网络设备介绍
图2-6是基本的10Base-2网络，注意机器 间连接的方式和数据在源设备和目的设备间 的各个设备的处理及传递。
图2-7是与图2-6相同的网络，不过是 lOBase-T网络，可以看到拓扑的不同和集线 器是如何嵌到此网中。
图2-8是个较复杂的10Base-T网络示意图， 注意主干是怎样连接多个集线器和服务器的。 主干应该是高速连接，如快速以太网或FDDI 等。
交换式Hub的特性是使用内部网桥或交换 机，对流经该设备的通信进行下述三种交换： 端口交换；网段交换；企业交换。
争用背板上的可用带宽是交换式Hub出现 的第一个原因。此外，从使用一般Hub升级到 交换式Hub，原来使用的网卡、缆线、工作站 和服务器都不必进行任何变动，惟一改变的是 用交换式Hub代替一般Hub，因而付出的代价 很小。这是交换式Hub出现的第二个原因。
4.基于交换式的Hub易于升级到ATM模式。
三、企业交换式Hub
企业交换式Hub是构成的规模最大、档次 最高的模块化设备。机箱内可插入 Ethernet10Base-T模块、100Base-T模块、令牌 环模块和FDDI模块。通过机箱内的互连背板将 其模块互连在一起。
交换式Hub，switch与一般的Hub的不同和 特点：
多数集线器主要的连接是RJ－45插座，这 是基于双绞线的多种以太网的标准接头类型。 RJ-45头主要用于以太网，但也可用于令牌环 网。集线器是电子设备，因此需要电源，多数 集线器还有指示多种状态的LED指示灯，常见 的两种指示灯是电源和端口状态指示灯，有的 集线器还有监视端口通信状态和冲突的指示灯。
Hub的特点如下：
1.它是以集中器为基本功能在星型结构中， 它是连接的中间结点，它起放大信号的作用；
2.10M，连结了10个设备，每个设备就是 1M；
常见组网方案
常见组网方案在当今的信息时代，网络已经成为人们日常生活和工作不可或缺的一部分。
无论是家庭、学校、办公室还是企业，都需要进行组织网络的搭建与管理。
那么在构建网络时，常见的组网方案有哪些呢？本文将为您介绍几种常见的组网方案。
1. 点对点组网点对点组网是最简单和常见的组网方案之一。
该方案适用于少量计算机之间的连接。
在点对点组网中，一台计算机直接连接到另一台计算机，在两台计算机之间建立私有连接。
这种组网方案通常用于家庭或小型办公环境中，以共享文件和打印机等资源。
虽然点对点组网简单且成本低廉，但其灵活性和扩展性有限。
当需要连接更多的计算机时，点对点组网就显得不够实用了。
2. 总线式组网总线式组网是一种常见的局域网组网方案。
在总线式组网中，计算机通过一条共享的传输介质连接到一个中央节点上。
总线式组网的工作原理是，每台计算机发送数据到总线，并通过总线上的冲突检测来保证数据发送的顺序和完整性。
当多台计算机同时发送数据时，会发生冲突，这时需要有冲突检测机制来解决。
总线式组网适用于小型局域网，例如小型办公室或学校实验室。
然而，由于总线上的冲突检测机制，总线式组网在数据传输速度和可靠性方面存在一定的局限性。
3. 星型组网星型组网是一种常见且广泛应用的组网方案。
在星型组网中，每台计算机通过专门的网络设备（如交换机或路由器）与中央网络设备（如服务器）相连。
与总线式组网不同的是，星型组网可以实现对每台计算机之间的独立数据传输，并且不会受到其他计算机的影响。
这种组网方案允许更高的数据传输速度和可靠性。
星型组网通常用于大型企业、机构以及大型校园网络中，可以支持大规模的数据传输和网络管理。
而且，星型组网也更易于扩展和维护。
4. 层次式组网层次式组网是一种适用于大型网络的组网方案。
在层次式组网中，网络被分为多个层次或级别，每个层次拥有自己的网络设备和连接规则。
层次式组网通常采用三层技术结构，即核心层、汇聚层和接入层。
核心层负责网络的基本交换和路由功能，汇聚层用于连接核心层和接入层，而接入层则将网络服务提供给终端用户。
常见网络设备
A 串/ RAM
并
输转 入换
CPU
并/
串
转输 换出
以太网互换机构造（2）
矩阵互换构造—硬件实现互换，由输入、输出、互换 矩阵、控制处理构成。为防止端口拥塞，需加缓冲区和 排队系统。目前这种构造仍有厂家使用
不易扩展，互换机端口旳扩展，会造成造成整个内部 构造较大旳变化
•网桥是网间设备，能够用来减小冲突域。将一种大局 域网提成不同旳网段，以扩展网络距离，减轻网络承 担。当网段之间旳通信量较低旳时候，网桥工作得最 佳。当网段之间旳通信负载很重时，网桥会成为瓶颈 ，并使通讯变慢。
•网桥不能抑止广播风暴。
•网桥旳工作原理：连接k个不同局域网旳网桥将具有k 个MAC子层和k个物理层。
分支机构处理方案 小型企业处理方案
家庭式办公处理方案
Cisco 3600 系 列
•用 于 Cisco 2600 和 3600 旳 语 音 / 传 真 模 块 可 使 语 音 和 传 真 信 息 能 够 在 IP 网 络 上 进 行 路 由 选 择。 在 IP 网 络 上 集 成 语 音 应 用 是 Cisco IP 网 络 技 术 旳 自 然 延 伸。
间互换
缺省路由
路由表旳一种表项 阐明假如目旳网络没有直接 显示在路由表旳时候，怎样 将数据传送下一跳 能够将缺省路由作为静态路 由配置旳一部分
动态路由所需功能
路由器提供旳功能 - 路由表维护 - 定时与其他路由
器之间互换路由 更新信息
服务器
网桥
网桥 网桥
服务器
•桥是一种存储转发设备，用来连接类型相 同旳网络。
•转发网段之间旳Ethernet帧
无线局域网组网设备
）。
多项选择题：
5.家庭用的无线路由器有一个Internet接口和四个有线LAN接口，另外还有 天线供无线设备接入。这种无线路由器的功能相当于下列设备中的（ ） 。
A.AP B.交换机 C.路由器 D.无线网卡
1.C 2.C 3.B.4.D 5.A.B.C
谢 谢！
认识常见的WLAN组网设备的外观和种类 了解常见WLAN组件的基本工作原理 理解无线组件在WLAN中的作用。 了解一些基本无线概念及术语。
1、了解WLAN需要的组网设备； 2、了解无线组网设备的基本功能与特点。
无线工作站（STA） 无线网卡 天线 无线接入点 无线控制器 无线交换机
1、常见的无线工作站包括： 带无线网卡的客户机 笔记本电脑 平板电脑 手机 打印机 投影仪
2、无线网卡
PCI接口无线网卡（台式机） PCMICA接口无线网卡（笔记本） USB无线网卡(二者)
3、天线 天线用于发送和接收无线信号。 全向天线刚朝所有方向均匀发射信号，常用于无线接入点
定向天线将信号强度集中到一个方向发射。可以实现远距 离传输。定向天线常用于桥接某些应用
3、AC（无线控制器） 无线控制器是一种网络设备，用来集中化控制无线AP，
是一个无线网络的核心 负责管理无线网络中的所有无线AP，对AP管理包括：下
发配置、修改相关配置参数、射频智能管理、接入安全控 制等。
802.3帧。 A.无线接入点 B.无线控制器 C.无线网卡 D.天线
3.瘦AP负责提供无线信号供客户端接入，其对网络管理的功能通过（ ）来实 现。
A.无线接入点 B.无A的是。（ A.带无线网卡的台式机 B.平板电脑 C.笔记本电脑 D.无线控制器AC
3、AP（无线接入点）
常见的IP网络设备及典型IP网络
SSL VPN
网络审计
服务器群
楼层接入交换机
核心交换机 安全网关
分公司A
INTERNET IPSEC VPN安全网关
核心交换机 分公司B
安全网关
核心交换机
分公司C 服务器群
楼层接入交换机
中小企业
企业网典型组网
ISP1
GER
GER
省教育厅
校园网
核心层 汇聚层
ISP2
防火墙 GE
8900
认证计费平台
5900
1.0.0.0 fei_1/1 2.0.0.0 fei_1/2
fei_1/1: 1.1.1.254 MAC3
MAC3 2.2.2.2 data
fei_1/2: 2.2.2.254 MAC3
按照目的网络地址进行寻址转发 连接不同网段设备 需要收集全网路由信息（OSPF、
BGP）
MAC2 2.2.2.2 data
MAC1
MAC2
2.2.2.2 G:2.2.2.254 MAC3
路由交换机的工作方式——路由
vlan10:1.1.1.254 MAC4
12
vlan20:2.2.2.254 MAC4 3
MAC4 2.2.2.2 data
MAC3 2.2.2.2 data
Mac table
MAC OUT MAC4 vlan10 MAC4 vlan20
IDS 管理机
ZXR10 GER08 N*E1
SDH
N*E1
SDH
政府行业
百兆防火墙
ZSR2842
ZXR10 T40G 应用服务器群
ZXR10 3228
市局LAN
百兆防火墙
ZSR2842
计算机组网设备和配置
计算机组网设备和配置1. 网络拓扑结构计算机组网是指将多台计算机连接起来，实现数据的传输和共享。
在组网过程中，需要考虑网络拓扑结构，即计算机之间的连接方式和布局。
常见的网络拓扑结构包括：1.1 星型拓扑星型拓扑是最常见的一种网络拓扑结构。
在星型拓扑中，每台计算机都与一个集线器或交换机相连，而集线器或交换机则负责将数据包传输给目标计算机。
这种结构易于维护和管理，但是如果集线器或交换机出现故障，整个网络将无法正常工作。
1.2 总线型拓扑总线型拓扑是另一种常见的网络拓扑结构。
在总线型拓扑中，所有计算机都通过一条共享的总线连接起来。
当一台计算机发送数据时，其它计算机可以通过监听总线来接收这些数据。
这种结构简单且成本较低，但是如果总线出现故障，整个网络也会瘫痪。
1.3 环型拓扑环型拓扑是将计算机通过一个环形的链路连接起来。
每台计算机都与前一个和后一个计算机相连。
这种拓扑结构在传输数据时是单向的，需要经过每台计算机，但是当环路中的一台计算机出现故障时，整个网络将受到影响。
1.4 树型拓扑树型拓扑是将计算机通过一系列的层次连接起来。
树型拓扑结构具有良好的可扩展性和冗余度，可以很好地适应大规模网络的需求。
但是树型拓扑也存在单点故障的问题，如果根节点出现故障，整个网络将无法正常工作。
2. 网络设备在计算机组网过程中，会用到以下常见的网络设备：2.1 路由器路由器是连接多个网络的设备，用于实现不同网络之间的数据传输和路由选择。
路由器能够根据目标地址选择最佳路径，并对传输的数据进行分组处理。
它提供了网络地址转换（NAT）、防火墙等功能，可以保证网络的安全性和稳定性。
2.2 交换机交换机是一种用于构建局域网的设备，它用于在局域网中传输数据包。
交换机能够根据目标MAC地址将数据包送达目标设备，提高数据传输的效率和可靠性。
交换机提供多个端口，用于连接多台计算机和其他网络设备。
2.3 集线器集线器是一种被交换机所取代的设备，它用于将多个计算机连接到同一个网络中。
常见的IP网络设备
内容回顾
• TCP/IP协议簇常用协议
– 应用层协议 – 传输层协议 – 网络层协议 – 链路层协议
• IPv4编址方法
– IP地址的格式 – IP地址的分类 – 网络掩码 – 子网的划分 – 网络地址，主机地址和广播地址的计算
思考题
• 常用的TCP/IP应用层协议有哪些？ • 简述ARP将IP地址映射为MAC地址的运作过程。 • UDP和TCP最大的区别是什么？ • Ping是用什么协议来实现的？ • 168.1.88.10是哪类IP地址？它的默认网络掩码是多少？如果对其进行子网划分，子网掩码是255.255.240.0 ，
MAC OU T
MAC1 1 MAC2 2
MAC2 IP DATA
MAC2 IP DATA
• 按照物理MAC 地址进行寻址 转发
• 连接同网段设 备
1.1.1.1 MAC1
1.1.1.2 MAC2
1.1.1.3 MAC3
集线器和交换机的区别
100M 10端口集线器
带宽100M
100M 10端口交换机
以太网交换机原理
中兴通讯建筑信息学院 刘虎
课程大纲
• IPv4编址方法 • VLSM 介绍 • 常见的IP网络设备 • 典型IP网络介绍
集线器Hub ：工作在物理层
0101101
有信号
• 收到电气信号向所有端口 发送
• 连接同网段设备
0101101 0101101
PC1
PC2
PC3
交换机Switch ：工作在数据链路层
按照目的网络地址进行 寻址转发 连接不同网段设备 需要收集全网路由信息 （OSPF、BGP）
1.1.1.1 G: 1.1.1.254 MAC1
局域网组网设备
局域网组网设备
服务器、客户机或工作站
网络适配器( 网卡/NIC) 中继器(Reapter) 和集线器（Hub)
遵守“5-4-3-2-1”的规则：“5”表示5个网段， “4”表示4个中继器或集线器，“3”表示3个网段为 主机段，“2”表示2个网段为连接段，“1”表示都 位于一个冲突域。 网桥(Bridge)和交换机(Switch)
工作站（workstation）或客户机(client)：使用服务 器所提供的服务，通常由PC 机或专用工作站来担当
交换机指标：
背板带宽：也叫背板吞吐量，是交换机接口处 理器或接口卡和数据总线间所能吞吐的最大数据量。
端口速率和端口数：交换机的端口速率一般有
1 0 Mbps、10/100Mbps、100Mbps、1000Mbps，
计算机网络技术
机或专用服务器组成。 特点：
响应多用户的请求 处理速度快 存储容量大 安全性好 可靠性好
功能：
➢ 网络服务（文件服务、打印服务、邮件服务等） ➢ 网络管理（共享资源管理、用户管理等）
网络服务器 用户管理或身份验证服务器 文件服务器 数据库服务器 打印服务器 E-mail服务器、DNS服务器、WEB服务器等
甚至10Gbps 。一般来讲，在考虑端口速率的同时
还要考虑所选择的交换机其端口的可用数目是否满
足要求。
是否带网管功能：网管是指网络管理员通过网络 管理程序对网络上的资源进行集中化管理的操作， 包括配置管理、性能和记帐管理、问题管理、操作 管理和变化管理等。 是否支持模块化、是否支持 VLAN、是否带第三层路由功能等 。
局域网组网的两种方式
对等方式：对等网络环境下的所有计算机，它
们地位平等，只能相互提供简单的共享。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
28
> 桌面式、机架式
集线器的安装与使用
普通集线器选择合适的位置放置，适合接线和调试观察，注意水火安全、 通风良好等。
机架式集线器必须使用厂商提供的配件正确地安装到指定类型的机架上。 集线器使用过程注意：供电良好、防雷措施、防尘防湿、不要重物堆压等。 各种集线器端口连接形式正确，操作得当。 集线器的上电初始化和工作过程中注意有关指示灯的状态变化。
有些光纤收发器使用外置独立电源，有些自身集成电源电路。
14
光纤收发器的分类与使用
光纤收发器的分类
> > > > 按光纤类型分类：单模和多模光纤收发器 按光纤数量分类：单纤和双纤收发器 按传输速度分类：10、100、1000Mbps等 按物理结构分类：桌面独立式和机架式
光纤收发器提供的端口类型
17
中继器概述
从另一个角度看，也可以把中继器看作是网络互连设备，把位于不同位置 的两个物理网段互连起来，但要求互连的这两个物理网段的物理层一致， 也即中继器的每个网络端口是一致的。利用中继器把两个物理网段互连后 形成的一个大网段应看作是同一个物理网络。
在同一个物理网络中可以使用的中继器数量往往是有限制的，原因是通信 双方在通信过程中需要保障数据的传输时间和响应时间。
22
集线器的使用
从每个集线器网络端口用一 根双绞线连接到一个网络设 备，这条双绞线的最大距离 是 1 0 0 米 。 “Hub”本意是“中心”的意思， 集线器是一种中心节点设备，很 多连接网络设备节点的通信线路 在集线器处集中。
只有集线器本身损坏才会导致整个网络瘫痪，某个网络端口故障不会影响到其他的网络端 口 。 每 个 网 络 端 口 的 地 位 是 等 同 无 差 别 的 。
27
集线器的分类
按提供的RJ-45端口数量分类
> 5口、8口、12口、16口、24口等
按传输速率/带宽分类 > 10M、100M、10/100M双速自适应
按配置形式分类
> 独立式、堆叠式、模块式 按是否提供智能功能分类
> 普通型、智能型
按是否提供网管功能分类 > 非网管型、网管型 按安装形式分类
既有电信号的中继器，也有光信号的中继器，还有无线信号的中继器，应 根据不同的信号类型选择相应的中继器类型，不能混用。
18
中继器的使用
10BASE-2/10BASE-5以太网中使用中继器时存 在5-4-3规则的限制，组网时必须遵循。 5：整个物理网络一共可以包含5个互连在 一起的网段Segment 4：整个物理网络中最多可以放置4个中继 器。 3：整个物理网络的5个网段中最多允许3 个网段可以接入计算机节点。 另外：每个中继器对于整个网络而言均算作2 个节点。
21
集线器概述
使用集线器作为连网设备而形成的拓扑结构是星型结构，但本质上并没有 改变网络通信的工作原理。
> 从集线器的工作原理来看，集线器内部实际上仍然是一条总线，所有的网络端口“挂” 在这条总线上，当一个网络端口收到通信信号后经过整形放大处理后送到这条内部总 线上“广播”到其他所有网络端口上，连接在这些端口上的设备都可以接收到这个相 同的通信信号。 > 从工作原理可以看出集线器是典型网络共享设备，所有网络端口共享整个网络带宽， 因此其网络通信性能是比较低的，这是导致集线器被效率更高的网络交换机代替的主 要原因。
12
两种新型MODEM技术
DSL（Digital Subscriber Line数字用户线路） Modem技术：利用PSTN线路直接传输数字信号，获得更高的通信性
能，同时保留传统的语音通信。
> 最典型的应用模式是ADSL（非对称式DSL），上行和下行的数据传输速率不 相同。
Cable（电缆） Modem技术：利用已有的有线电视系统线路传
19
中继器连接的网络/网段
20
集线器概述
从本质上讲，集线器HUB是一个多端口的中继器，它也仅工作在OSI/RM 的最低层物理层，其内部也仅处理通信信号而不涉及信号中的通信数据。
集线器提供多个相同的网络端口，每个网络端口可连接一联网设备。和中 继器不同的是集线器一般提供使用双绞线的RJ-45端口，有些可能提供少量 AUI端口或BNC端口。 发明集线器是为了改善和解决总线拓扑结构的10BASE-2以太网的种种弊端 问题，使网络组建简单化，使网络工作更加稳定可靠，使网络故障范围缩 减在较小的范围内。
25
集线器的级联
26
集线器的堆叠
不同厂家集线器使用的堆叠技术各 不相同，因此只能使用同一厂家同 一型号的多个集线器进行堆叠。
集线器的堆叠方式有两种不同的实现 方式，由集线器提供不同的堆叠模块 和堆叠电缆来实现，不能混合使用。
几个集线器堆叠成功后形成一个更大的集线器整体，它们同在一个物理网 段 ， 共 享 同 一 个 冲 突 域 和 广 播 域 。
智能集线器的管理与维护。
29
数据链路层设备概述
数据链路层设备和物理层设备的功能类似，用来实现物理网络/网段的组建， 形成通信网络的物质基础。
数据链路层设备不仅处理物理层的通信信号，还要上升到数据链路层处理 数据帧。在数据帧处理的基础上可以实现更多的网络功能，并可有效提升 网络的性能。 数据链路层设备工作在两个协议层次上，其内部构成比物理层设备复杂， 工作原理也更加复杂，所涉及的技术特性也多。 本课程主要涉及以太网数据链路层设备，包括网卡、网桥和交换机，因此 在学习这些设备时应努力联系前面学习的以太网技术。
6
PSTN网络系统构成
双绞线
光纤、微波、同轴
双绞线
端局
长途局
中心局
长途局
端局
本地回路
准长途干线
高带宽长途干线
准长途干线
本地回路
7
MODEM的工作原理
8
MODEM的工作协议
Modem属于网络接口设备，工作在OSI/RM的物理层和数据连路层（部 分）。
> 物理层协议：规定通信双方的信号传输与交互的一系列规则，主要由CCITT （ITU）根据不同的数据传输速率制定，如V.22、V.32、 V.32bis、V.34、 V.34+、V.90、V.92等 > 数据链路层协议：规定通信双方的数据传输于交互的一系列规则，典型的协议 有三种：
网络辅助设备
3
怎样学习网络设备的知识？
网络设备的功能是什么？
网络设备的基本工作原理是什么？ 如何选用（设计）网络设备？
如何评价（比较）网络设备？
如何安装和使用网络设备？ 如何管理和配置网络设备？
如何维护和监控网络设备？
4
物理层设备
1、调制解调器Modem
• 基于PSTN实现计算机联网的信号转换与通信设备
计算机网络技术与应用
——常见网络设备
包头职业技术学院
网络设备
2
网络设备的分类
网络适配器NIC
网络接口设备
调制解调器Modem 集线器HUB
网络连接设备
交换机Switch
网络设备
Network Devices
中继器Repeater 网桥Bridge
网络互连设备
路由器Router
网络布线设备
网关Gateway
口，其作用是把从一个网络端口接收到的通信信号经过内部电子线路的整 形放大后从另一个网络端口转发出去。因此又称为转发器，可双向转发通 信信号。
> 当一个网络中的通信信号在一段传输介质上不能顺利传输到目的节点时，可利 用中继器有效扩大联网范围和距离。
中继器工作在OSI/RM的最低层物理层，仅处理通信信号，不理解信号中包 含的通信数据。因此可认为中继器不具备任何智能，能转发任何类型的数 据包，不管数据包正确与否，也不论是单播、组播还是广播数据包。
传统PSTN中用户终端线路传输的信号是模拟信号，而计算机处理的是数字数据/信号，必
须在这两种信号间进行转换才可利用PSTN线路实现计算机联网，这个转换设备就是调制
解调器Modem。
调制解调器是两个设备的合成体，用于双向计算机网络通信。
> 调制器Modulator：把计算机需要传输的数字数据信号调制为适合PSTN线路的模拟信号。 > 解调器Demodulator：把来自PSTN线路的模拟通信信号转换为数字信号并提取其中的通信数 据。 > 除了必要的信号转换之外，Modem还须完成计算机通信所需的物理层和数据连路层的相关通信 控制工作，这由相应的通信协议来实施。Modem不是纯粹的物理层设备。
输计算机通信信号，同时保留传统的电视信号传输。
> 该技术对ADSL技术形成一定的冲击。
13
光纤收发器概述
光纤收发器的主要作用是实现光、电信号的相互转换，因此又称为光电转换器。其作用也 可理解为光信号和电信号的相互调制解调，因此也有地方称为光纤Modem。
早期组网时，由于光纤、光缆成本较高，因此使用频率较低。当需要在电信号网络中使用 光纤提高通信质量和距离时，可以使用光纤收发器实现光电信号转换，从而实现光信号传 输和电信号传输的无缝对接。 随着网络中使用的光纤、光缆越来越多，频繁使用外置独立的光纤收发器会带来一些问题， 因此当前有许多网络通信设备把光纤收发器直接集成在设备内部，由此直接提供光纤接口。
11
MODEM的安装与使用
Modem硬件的安装：根据不同类型的Modem进行不同方式的安装。 线路的连接：电话线（Line In）、数据线（串行电缆/USB电缆）。 驱动程序的安装和有关硬件参数的配置。 拨号网络Dial-Up Network的建立和设置。 网络层协议的配置和应用软件的安装。 注意外界的强干扰信号、雷雨天气禁用。
10
MODEM的分类
