省发改委关于长龙山抽水蓄能电站项目核准的通知
中国长江三峡集团公司、安吉县发展改革与经济委员会:
中国长江三峡集团公司《关于申请核准浙江长龙山抽水蓄能电站项目的请示》(三峡发展〔2015〕349号)、安吉县发展改革与经济委员会《关于申请核准浙江长龙山抽水蓄能电站项目的请示》(安发经〔2015〕92号)收悉。
长龙山抽水蓄能电站已列入浙江省抽水蓄能电站选点规划。
经研究,现就项目核准事项通知如下:
一、为保障经济社会发展及居民生活的用电需求,满足华东与我省电网调峰需求,提高电网运行安全性、稳定性和经济性,促进节能减排,改善电力装机结构,同意建设长龙山抽水蓄能电站项目。
项目单位为浙江长龙山抽水蓄能有限公司。
二、项目建设地点:湖州市安吉县天荒坪镇和山川乡。
三、项目建设内容与规模:
长龙山抽水蓄能电站为日调节纯抽水蓄能电站,规划装机容量210万千瓦,安装6台单机容量35万千瓦的单级单转速立轴混流可逆式抽水蓄能机组。
电站枢纽主要由上水库、下水库、输水系统、地下厂房和地面开关站等组成。
上、下水库大坝均为钢筋混凝土面板堆石坝,最大坝高分别为。
浅析长龙山抽水蓄能电站施工现场试验检测及质量控制研究

浅析长龙山抽水蓄能电站施工现场试验检测及质量控制研究摘要:对于抽水蓄能电站施工现场质量控制来说,试验检测技术属于有效性较高的一种手段,施工控制参数确定、施工指导、施工质量控制均可获得试验检测技术的支持。
基于此,本文以长龙山抽水蓄能电站作为研究对象,深入探讨施工现场试验检测路径和质量控制措施,希望研究内容能够给同类工程以启发。
关键词:长龙山抽水蓄能电站;施工现场试验检测;质量控制前言近年来我国水电管理信息化领域的发展速度惊人,大数据、云计算、物联网、智能技术得到了充分应用,为适应时代发展,传统的建设工程试验室检测管理技术逐渐落后于时代。
为保证抽水蓄能电站施工现场试验检测更好适应时代发展,正是本文围绕该课题开展具体研究的原因所在。
1.工程概况本文以长龙山抽水蓄能电站(简称长龙山电站)作为研究对象,该工程位于安吉天荒坪镇和山川乡境内。
长龙山电站计划安装发电机组6台,主要由地下厂房、输水系统、上水库、下水库、地面开关站组成,总装机容量为210万千瓦,总投资102亿元,静态投资79亿元,主要为“西电东送”提供配套。
为保证施工质量,长龙山电站基于建设工程试验室检测管理技术弊端,针对性建设了试验检测管理系统,由此开展的施工现场试验检测及质量控制具备较高借鉴价值。
2.施工现场试验检测路径2.1系统组成为开展高水平的施工现场试验检测,长龙山电站针对性建设了由用户层、应用层、数据分析层、数据存储层、网络层、感知层、接口层组成的试验检测管理系统。
用户层由试验室、试验单位、业主人员、监理人员组成。
应用层由样品见证、基础数据维护、样品采集、统计分析、试验委托、综合查询、试验标准、试验结果组成。
数据分析层由数据分析、智能评定、标准预制、报表打印组成。
数据存储层由数据备份、数据仓库、ETL、标准库(检测标准/管理规范)组成。
感知层由扫描打印、物联设备、检测设备、移动设备组成。
接口层由数据交换接口、网络配置、移动应用组成。
系统基于试验管理标准及业务管理规范建设,并负责定义业务管理范围以及各试验类型的试验项、样品取样频次、试验标准、完成试验标准,以此统计分析试验委托、委托样品、试验结果判断、试验结果登记,通过整理试验管理业务,系统即可实现全过程的施工现场试验检测管理[1]。
最终长龙山抽水蓄能电站勘探道路便道施工方案(修改稿)

长龙山抽水蓄能电站勘探道路便道施工方案1工程概况1.1工程简介长龙山抽水蓄能电站勘探道路项目,起始于银坑村附近高程为521.015m的3#隧道进口,起点桩号为K7+680,终于横坑坞附近高程为854.250m的10#隧道出口,终点桩号为K14+380,路线全长6.7km,其中隧道有8座,总长5808m。
长龙山抽水蓄能电站勘探道路项目分为,银坑工区和外长龙山工区两个工区施工。
根据现场踏勘情况,高程350m以上段目前无通车道路至工区,为加快施工进度,多工作面施工需修建临时便道开辟工作面。
银坑工区需要修建银坑1#施工便道和银坑2#施工便道,银坑1#施工便道起于现状银坑机耕路,终点与主线K5+550处衔接;银坑2#施工便道起点与1#施工便道衔接,终点与3#隧道出口衔接。
外长龙山便道起于外长龙山现有机耕路,终点与8#隧洞出口(K12+815)处衔接。
1.2工程内容及主要工程量便道施工包括:现有道路修整、道路地形测量及选线、施工影响范围内征地、清除灌木及杂草、珍稀植物及景观防护、土方开挖、石方开挖、土石方填筑、管涵施工、排水沟施工及浆砌石和钢筋石笼挡墙等便道施工相关内容。
主要工程量待施工便道征地红线范围内清表工作完成,地形测量及道路定线后,进行测量计算。
根据现场施工情况,对已开挖便道道路沿线,需增设排水沟、涵管、钢筋石笼和浆砌石挡墙等防护及排水设施,以下为已开挖便道部分防护及排水设施工程量,后续施工便道增加工程量参见后续技术通知及现场相关签证单。
根据设计图册主要工程量挖方118574m3,填方6196m3,浆砌石4224m3,已完成其他施工项目涵管114m;碎石垫层37.6m3。
1.3工程特点(1)施工征地协调难度大。
本项目所在地竹木茂盛,为风景区,且业主征地不足。
征地红线附近内存在古树、竹林、茶园等施工期需要保护的植物景观,扩大征地范围难度大。
(2)便道施工控制开挖难度大。
便道路线位于陡坡上,上下开口征地红线同样位于陡坡,开挖机械便道布置难度大,需防止开挖石渣滚至征地线外,现场坡脚防护任务大。
长龙山抽水蓄能电站上下库连接公路B段工程路基高边坡专项施工方案

目录第一章总则 (4)一、编制依据: (4)二、工程概况: (5)三、编制说明: (6)第二章危险源辩识及分析 (6)一、危险源 (6)二、危险源分析及计划采取的防护措施 (7)三、预防坍塌和滑坡事故的防护措施 (8)四、危险源的综合预防、控制措施 (9)第三章项目施工技术方案 (10)一、深挖路堑施工方案 (10)二、边坡控制方案 (11)三、深挖路堑施工中注意事项 (14)第四章安全管理措施 (15)一、安全目标及整体思路 (15)二、安全保障体系 (16)三、安全生产责任制 (18)四、安全管理制度 (27)第五章项目施工安全技术措施 (37)一、初期施工准备 (37)二、施工中各环节可能出现安全事故的防范措施 (40)第六章安全生产操作规程 (41)一、各种工种的安全操作规程 (41)二、各种机械的安全操作规程 (43)第七章安全生产应急预案 (51)第八章现场文明施工、标准化施工措施 (56)一、文明施工管理措施 (56)二、环境保护措施 (58)第九章职业病防治 (59)一、可能出现的职业病种类及分析 (59)二、职业病防治、保障措施及管理办法 (59)第十章安全事故报告 (60)路基高边坡专项安全施工方案编制人:日期:第一章总则为贯彻“安全第一,预防为主,综合治理”的安全生产方针,体现以人为本的理念,落实质量、安全、工期、投资效益、环境保护、技术创新‘六位一体’的道路建设管理要求,规范工程施工安全管理和施工作业行为,保障人身、设备、设施及行车安全,预防事故发生,制定本规程。
一、编制依据:1、地形资料:公路沿线1:1000带状地形图。
2、《天荒坪第二抽水蓄能电站上下库连接公路工程初步设计文件》3、《长龙山抽水蓄能电站勘探道路工程施工图设计文件》4、地址资料:《长龙山抽水蓄能电站筹建期交通工程工程地址勘察》5、《长龙山抽水蓄能电站施工总布置规划图》6、《长龙山抽水蓄能电站勘探道路银坑施工便道改造工程方案设计报告》7、《长龙山抽水蓄能电站上下库连接公路B段工程设计方案审查会议纪要》8、《浙江长龙山抽水蓄能公司2016年第8次设计联络会纪要》CLSJS-HYJY-138-20169、《长龙山抽水蓄能电站上下库连接公路B段工程招标设计及招标文件审查会议纪要》2017年第1期二、工程概况:长龙山抽水蓄能电站位于浙江省安吉县境内,紧邻已建天荒坪抽水蓄能电站,地处华东电网负荷中心,与上海、南京、杭州三市的距离分别为175km、180km、80km,地理位置十分优越。
长龙山抽水蓄能电站进厂交通洞及通风兼安全洞工程便道施工方案

长龙山抽水蓄能电站勘探道路便道施工方案1工程概况1.1工程简介长龙山抽水蓄能电站位于浙江省安吉县境内,紧邻已建天荒坪抽水蓄能电站,地处华东电网负荷中心,至安吉县城公路里程25km,至杭州、上海、南京三市的公路里程分别为80km、175km、180km,地理位置十分优越。
长龙山抽水蓄能电站工程装机规模2100MW (6×350MW),电站枢纽主要由上水库、下水库、输水系统、地下厂房及开关站等建筑物组成。
建成后主要承担华东电网调峰、填谷、调频、调相及紧急事故备用等任务。
1.2工程内容及主要工程量主要工程量待施工便道征地红线范围内清表工作完成,地形测量及道路定线后,进行测量计算。
临时施工道路布置一览表其中已有林道有350m在征地范围以外,需要与地方协商使用。
已有林道过沟位置水流较平缓,埋设5道Φ1000排水管,跨河桥面高程152.0m,桥长30m,桥面采用混凝土硬化。
TFL1道路过桥位置水流较急,埋设5道Φ1000排水管、2道Φ500排水管,漫水桥桥面高程高于205.3m(P=10%),桥长20m,遇超标来水时,允许水流从桥面通过,桥面采用混凝土浇筑。
JCL1便道主要利用现有下河道路、上下库连接道路和下库施工道路部分规划线路进行布置,该道路做为土石方出渣及进入进厂交通洞的主要道路。
JCL2道路为连接JCL1和现有便道,主要是连接混凝土搅拌站、设备停放场和加工厂的道路。
JCL2道路为现有林道至交通洞口快速通道。
1.3便道布置原则(1)尽量少征土地、坚持不破坏就是最大环保的原则。
(2)施工前把各方面手续落实到位、避免和当地老百姓发生冲突。
(3)尽量做到挖填平衡。
(4)施工便道坚持“安全适用、经济合理、便于维护”的原则,最大限度的满足工程施工机械、材料的进场。
(5)利用当地地材,做到节约资源。
2 编制依据(1)长龙山抽水蓄能电站进厂交通洞及通风兼安全洞工程施工招标文件(2)长龙山抽水蓄能电站进厂交通洞及通风兼安全洞工程招标图设计(3)《公路路基施工技术规范》(JTG F10-2006)(4)爆破安全规程(GB6722-2011)(5)相应法律法规及施工规范(6)业主给定的调整后施工用地范围3 施工布置3.1 施工风、水、电及通讯系统布置(1)施工供风施工用风主要为开挖钻孔用风。
大国工程——浙江长龙山抽水蓄能电站建设工程

抽水蓄能就是同时在山上、山下建设两个水库,利用电力负荷低谷时电网多余的电能抽水至上水库,在电力负荷高峰期再放水至下水库发电。
抽水蓄能电站是一座储存电的仓库,它适用于电网调频、调相,稳定电力系统的周波和电压,可提高火电站和核电站的效率。
因此,抽水蓄能电站是清洁能源、生态工业,代表着绿色、环保;是保障电网平稳运行的巨型“充电宝”;是践行“绿水青山就是金山银山”理念的重要实践成果;能更好地助力“碳达峰、碳中和”的目标。
抽水蓄能电站的选址一般都位于崇山峻岭之间,交通不便,人迹罕至。
水电建设者虽不及枪林弹雨中的勇士那么悲壮,但人与自然的生死磨合,却同样足以使人感悟到岁月峥嵘、世事沧桑,历史从来都是人民谱写的。

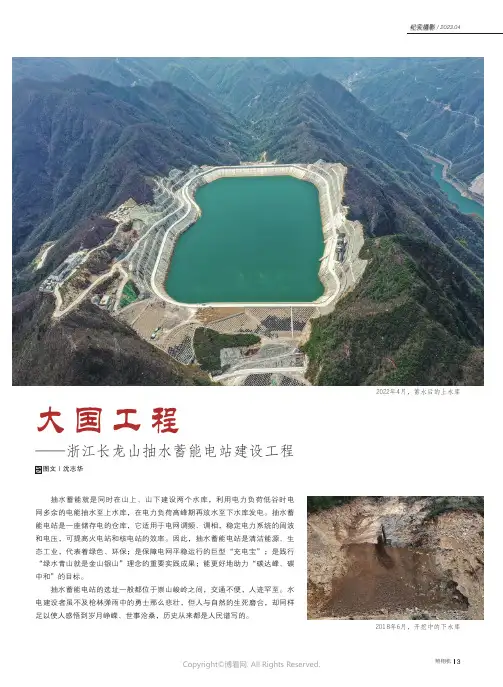

大国工程—浙江长龙山抽水蓄能电站建设工程2018年6月,开挖中的下水库2022年4月,蓄水后的上水库2020年12月,施工人员在焊接输水道中平段输水钢管2020年11月,下水库山体岩壁2020年11月,施工人员在拉电缆2020年12月,开挖中的上水库2020年12月,建设中的下水库大坝2020年12月,施工中的母线洞2020年12月,施工中的输水道中平段2021年1月,施工中的尾水隧道2021年1月,施工人员在接驳500KV高压电缆2021年2月,浇筑中的输水道下平段2021年2月,安装中的发电机组2021年3月,500KV电缆隧道2021年3月,施工中的主厂房2021年3月,施工中的发电机基坑2021年7月,电站下水库全景2021年4月,水轮机水车室2021年3月,施工中的尾水椎管室安装水轮机2022年6月,全部机组投产发电仪式2021年8月,一位施工人员在翻阅安装图纸吊装2号机转子2022年5月,地面GIS室。
施工新阶段!国内最长引水斜井开始混凝土施工

施工新阶段!国内最长引水斜井开始混凝土施工
5月17日,水电十二局承建的长龙山抽水蓄能电站1号引水上斜
井滑模混凝土施工正式开始,引水斜井施工进入一个新阶段。
长龙山抽水蓄能电站位于浙江省安吉县,总装机规模210万千瓦,建设6台35万千瓦机组,居我国在建、已建抽水蓄能电站前三位,额
定水头710米,居国内第一、世界第二,额定转速600转/分钟,是超
大容量、超高转速的抽水蓄能机组。
435米超长引水长斜井,中间不设施工支洞,长度目前位居国内第一、世界第二,钻孔深度大、岩石强
度高、孔斜与方位角加以控制难、钻孔偏斜控制精度其要求高、可借
鉴经验少,设计和二期工程改建工程难度均具有挑战性。
2019年7月6日,1号引水上斜井先导穿孔实现一次性精准贯
通;12月17日,全断面扩挖顺利贯通。
扩挖后为直径7米、底宽5.8
米的马蹄形断面,衬砌后断面为直径6米的圆形,斜井直线隧洞段衬
砌混凝土全都采用连续拉伸式液压千斤顶—钢绞线斜井LSD滑模系统
施工。
斜井滑模施工,安全风险高、施工任务重、作业难度大。
为有效
保证施工安全和进度,施工前,安排技术部门对现场进行实地工程设计,并结合图纸认真编制详细、切实可行的施工方案,为混凝土施工
提供技术保障;多次召开一次专题会议,重点落实安全、技术措施,不
放过每一个细节。
施工过程中,实行工点自检、施工队复检、施工局
终检的三检制度,做到施工操作方式程序化、标准化、规范化,确保
施工质量。
长龙山抽水蓄能电站项目情况说明

长龙山抽水蓄能电站项目情况说明长龙山抽水蓄能电站项目情况说明一、工程概况长龙山抽水蓄能电站(原天荒坪第二抽水蓄能电站,简称:长龙山电站)位于浙江省安吉县天荒坪镇境内,紧邻已建的天荒坪抽水蓄能电站,地处华东电网负荷中心,地理位置十分优越。
长龙山电站为日调节纯抽水蓄能电站,安装6台单机容量350MW 的可逆式水泵水轮电动发电机组,总装机规模为2100MW。
设计年抽水用电量47.41亿kw·h,年发电量35.18亿kw·h。
电站枢纽主要由上水库、下水库、输水系统、地下厂房及开关站等建筑物组成。
电站建设用地3785.92亩(其中永久用地3247.79亩,临时用地538.14亩),电站无搬迁安置人口,规划年生产安置人口为359人。
施工总工期75个月,第一台机组发电在主体工程开工后57个月。
按2013年第三季度价格水平测算,工程静态投资79.223亿元,总投资102.807亿元。
二、工作开展情况1、2004年1月13-14日由水电水利规划设计总院会同浙江省发展计划委员会在北京联合主持召开“天荒坪二抽水蓄能电站工程选点规划报告审查会”,报告顺利通过了审查,形成了《天荒坪二抽水蓄能电站工程选点规划报告审查意见》(见水电规规[2004]0008号文)。
2、2004年2月7-8日,水电水利规划设计总院与浙江省发展计划委员会在杭州联合主持召开“天荒坪二抽水蓄能电站工程预可行性研究报告审查会”,形成了《天荒坪二抽水蓄能电站工程预可行性研究报告审查意见》。
3、2006年1月,中国长江三峡集团公司(原中国长江三峡工程开发总公司,简称:三峡集团)与浙江省人民政府签订战略合同协议,三峡集团作为投资主体启动长龙山抽水蓄能电站的开发建设。
4、2007年7月,项目已取得浙江省建设厅审批的《建设项目选址意见书》(浙规选字2007第194号)。
5、2013年4月,国家能源局下发了《国家能源局关于浙江省抽水蓄能电站选点规划的批复》(国能新能[2013]167号),天荒坪第二抽水蓄能电站正式更名为长龙山抽水蓄能电站,并列入浙江省2020年新建抽水蓄能电站的首推站点。
长龙山抽水蓄能电站地下厂房预应力锚杆施工

项目
1 2 标准 要求
拉伸试验
冷弯试验
屈服强 抗拉强 断后伸
最大力总
强屈比 超屈比
检测结果
度/MPa 度/MPa 长率/%
伸长率/%
455 630
22 1.38 1.14 15.9
合格
460 635
25 1.38 1.15 19.4
合格
≥400 ≥540 ≥16 ≥1.25 ≤1.30 ≥9.0
符合规范质量要求,可供类似工程借鉴。
关 键 词:预应力锚杆;砂浆密实度;地下厂房;长龙山抽水蓄能电站
中图法分类号:TV554.12
文献标识码:A
DOI:10. 16232 / j. cnki. 1001 - 4179. 2019. S1. 060
1 工程概况
长 龙 山 抽 水 蓄 能 电 站 位 于 浙 江 省 安 吉 县 境 内 ,紧 邻 已 建 的 天 荒 坪 抽 水 蓄 能 电 站 ,地 处 华 东 电 网 负 荷 中 心,至安吉县城公路里程 25 km,至杭州、上海、南京 3 市的公路里程分别为 80,175,180 km。长龙山抽水蓄 能电站装机规模 2 100 MW(6×350 MW),电站枢纽主 要 由 上 水 库 、下 水 库 、输 水 系 统 、地 下 厂 房 及 开 关 站 等 建筑物组成。建成后主要承担华东电网调峰、填谷、调 频、调相及紧急事故备用等任务。
弯曲面 无裂痕
表 3 人工砂品质检测成果
表观密度/
检测项目
细度模数
(kg·m-3)
检测结果 2640
2.16
规范要求 ≥2500
-
吸水 率/% 1.2
-
坚固 性/%
长龙山抽水蓄能电站闸门竖井导井一次成孔施工技术

水利科技长龙山抽水蓄能电站闸门竖井导井一次成孔施工技术余海斌(中国水利水电第十二工程局有限公司,浙江 杭州 310003)摘要:本文是对长龙山抽水蓄能电站上水库闸门竖井导井一次成孔施工技术进行总结,导井分二个阶段进行施工,第一阶段是正导孔的造孔,采用ZFY3.5/150/500型反井钻机沿闸门井中心线自上而下钻设Φ295mm 的导孔,第二阶段是反导井的施工,采用反井钻机自下而上开凿Φ2.0m 的反导井,减少爆破工序,降低安全风险,并为后续同类工程积累了丰富经验。
关键词:导井;一次成孔;施工技术1 工程概况 长龙山抽水蓄能电站事故闸门为岸坡竖井式,共三个,长度均为52.683m。
闸门孔口尺寸10m×12m(b×h),井身断面为8.4m×6.3m(b×h)。
闸门井底槛高程917.918m,闸门井交通平台高程980.70m。
闸门井导井施工分二个阶段进行施工,第一阶段是正导孔的造孔,采用ZFY3.5/150/500型反井钻机沿闸门井中心线自上而下钻设Φ295mm 的导孔,第二阶段是反导井的施工,采用反井钻机自下而上开凿Φ2.0m 的反导井,最后再扩挖成型。
2 施工程序 闸门井导井开挖施工程序见图1。
图1 闸门井导井开挖施工程序图3 施工方法3.1 施工准备为满足闸门井开挖钻机施工要求,钻机开孔处根据设备厂商要求设置钻机混凝土基础,混凝土基础长6m,宽4m,厚0.3m,采用C30素混凝土浇筑。
(1)基础处理混凝土浇筑前,先对基础面上的浮渣和浮土进行清除,并将松动的岩石撬挖干净,再用清水冲洗,使基础表面干净没有污染物。
(2)模板安装钻机基础混凝土浇筑侧模及攘角采用木模板;外侧用脚手架钢管围囹固定。
(3)混凝土施工混凝土运输和入仓:混凝土运输道路2#渣场拌合系统→上下库连接公路→坝后坡公路→东岸EL910.0m 临时道路→R4施工便道→工作面。
混凝土运输采用9m³搅拌车,钻机基础混凝土采用直接入仓浇筑施工。
长龙山抽水蓄能电站勘探道路银坑便道永临结合工程方案设计(终稿)

目录1.项目背景........................................................................................................................... - 2 -2.方案设计........................................................................................................................... - 2 -2.1 设计概况................................................................................................................... - 2 -2.2 设计水文气象........................................................................................................... - 3 -2.3 设计综述................................................................................................................... - 3 -2.3.1 设计基础资料................................................................................................... - 3 -2.3.2 设计引用规范、标准、法规........................................................................... - 4 -2.3.3 设计技术标准................................................................................................... - 4 -2.4 加宽调坡改造总体原则........................................................................................... - 5 -2.5 沿线主要控制点....................................................................................................... - 5 -2.6 平面设计................................................................................................................... - 6 -2.7 纵断面设计............................................................................................................... - 8 -2.8 路基、路面设计....................................................................................................... - 9 -2.9 桥梁、隧道工程....................................................................................................... - 9 -2.9.1桥梁设计............................................................................................................ - 9 -2.9.2 隧道设计......................................................................................................... - 10 -2.9.3 2#隧道明线改隧道的原因分析................................................................... - 10 -2.10 可行性分析........................................................................................................... - 11 -2.10.1设计可行性.................................................................................................... - 11 -2.10.2 功能可行性................................................................................................... - 11 -3.设计建议......................................................................................................................... - 11 -4.优点分析......................................................................................................................... - 12 -5.与原设计方案比较......................................................................................................... - 14 -6.永临结合方案设计结论................................................................................................. - 15 -7.附图................................................................................................................................. - 16 -上下库连接公路银坑段永临结合工程方案设计1.项目背景长龙山抽水蓄能电站勘探道路工程银坑便道位于天荒坪风景名胜区的核心景区,在建设过程中会对周边水系及保护区等产生一定影响。
长龙山抽水蓄能电站长斜井压力钢管运输技术

长龙山抽水蓄能电站长斜井压力钢管运输技术摘要:长龙山抽水蓄能电站长斜井压力钢管运输是整个压力钢管安装中的重点、难点,斜井倾角58度,单条斜井长度为415米,钢管内径大,下放过程中重心位置变化大,而且单节钢管重量大。
本文主要介绍长龙山抽水蓄能电站斜井段钢管运输系统及钢丝绳受力计算,安全有效地保证了斜井压力钢管的运输施工难题。
关键词:长龙山抽蓄长斜井压力钢管运输1工程概况长龙山抽水蓄能电站位于浙江省安吉县境内,紧邻已建天荒坪抽水蓄能电站,地处华东电网负荷中心,长龙山抽水蓄能电站工程装机规模2100MW(6×350MW),电站枢纽主要由上水库、下水库、输水系统、地下厂房及开关站等建筑物组成。
引水系统采用三洞六机斜井式布置,沿水流方向依次为上库进/出水口、上库事故检修闸门井、引水上平洞、引水上斜井、引水中平洞、引水下斜井、引水下平洞、钢岔管、高压支管段。
其中,引水上平洞、引水上斜井、引水中平洞前半段均采用混凝土衬砌;引水中平洞后半段、引水下斜井、引水下平洞、钢岔管、高压支管段均采用钢衬。
长龙山抽水蓄能电站共设置3条引水斜井,开挖断面为马蹄形5.0米×5.9米,斜井角度为58度,单条斜长总长度415米,总长度在同类型项目中位居国内第一、世界第二。
单条斜井钢管有149小节,在厂内由2小节组焊为1大节,1大节作为一个安装节,共75节,钢管内径为4.4m,单节安装节轴线长度为6m,管节壁厚为30~38mm。
2 运输系统钢管运输系统由运输轨道、运输台车、卷扬系统组成。
压力钢管在制造厂用40t平板拖车运输至洞内天锚卸车处,用天锚将钢管卸车后放置在洞内运输台车上,用手拉葫芦和钢丝绳将钢管与运输台车固定,用ZL50CN装载机将压力钢管推运至下斜井上弯段部位,用定制的35t卷扬机系统将钢管溜放至安装部位。
40t平板拖车运输钢管2.1运输台车运输台车由四个滚动车轮组、台车架和钢管支承座组成。
车轮组轴承采用自润滑轴套,钢管支承座采用与钢管弧度一致的弧形支承结构,以方便钢管的固定。
长龙山抽水蓄能电站面板堆石坝高效环保施工技术

长龙山抽水蓄能电站面板堆石坝高效环保施工技术江谊园、齐界夷中国葛洲坝集团三峡建设工程有限公司摘要:本文总结了“两山”理念发源地一浙江安吉的长龙山抽水蓄能电站下库面板堆石坝成功应用基于北斗定位系统的数字化技术、附加质量法及综合环保技术的技术经验,为类似工程提供借鉴。
关键词:面板堆石坝;高效环保;施工技术1工程概述长龙山抽水蓄能电站位于浙江省安吉县天荒坪镇境内,紧邻已建天荒坪抽水蓄能电站,地处华东电网负荷中心,电站装机容量2100MW,安装6台单机容量为350MW的混流可逆式水轮发电机组,多年平均发电量24.35亿KW•h,属一等大(1)型工程。
电站枢纽主要由上水库、下水库、输水系统、地下厂房及开关站等建筑物组成。
下水库大坝位于已建天荒坪抽蓄电站下水库下游,为钢筋混凝土面板堆石坝,坝轴线处最大坝高100m,坝顶长300m,上游坝坡1:1.405,下游坝坡l:1.3、l:1.4;C25W10F100面板混凝土厚度40cm~67.4cm。
2面板堆石坝高效环保施工技术2.1坝基开挖综合环保技术(1)水土流失预防措施面板堆石坝坝基开挖一般要求清除表面覆盖层,在开挖过程中如遇降雨,雨水直接冲刷裸露开挖面,必然会导致水土流失,不仅造成作业面泥水横流,严重影响现场文明施工形象,而且流失水土也会污染下游河道,引发环保问题。
为解决这一问题,长龙山抽蓄电站下水库大坝坝基开挖过程中,及时采用盖土网对开挖面进行覆盖(图1),可有效减弱雨水直接冲刷开挖面而导致的水土流失,同时也具有防尘效果;对于少量的流失水土则设置第二道屏障,即在开挖区下游设置钢筋石笼+土工布过滤挡墙,起到滤土排水作用,从而避免造成下游河道受到流失水土污染。
(2)道路防泥降尘措施工区道路防泥降尘是文明施工的基本要求。
为防止雨天和雨后坝基开挖出渣车辆驶出作业面后轮胎所带泥浆污染出渣道路,在开挖作业面出口和弃渣场出口设置自动洗车机(图2),在车辆通过洗车机时自动对轮胎进行冲洗,冲洗水经过洗车机旁边布置的沉淀池进行沉淀后循环使用;在弃渣场道路沿线布置喷洒降尘系统,即沿道路一侧布置主水管,其上间隔10m左右设置一个180°喷头,在晴热干燥天气,道路容易扬尘时打开喷头对道路进行洒水降尘(图3),同时在道路集尘较多时及时采用洒水车进行路面冲洗;此外,对场内使用时间较长的道路及时进行硬化处理,有效降低扬尘,提高文明施工形象,减少污染。
长龙山抽水蓄能电站勘探道路银坑便道永临结合方案设计汇报

二、永临结合道路工程设计
1. 设计技术依据
(1).《公路工程技术标准》(JTGB01-2014) (2).《公路路线设计规范》(JTG_D20-2006) (3).《公路路基设计规范》(JTG D30-2015) (4).《公路排水设计规范》(JTG/T D33-2012) (5).《公路桥涵设计通用规范》(JTG D60-2015) (6).《公路水泥混凝土路面设计规范》(JTG D40-2011) (7).《长龙山抽水蓄能电站勘道路工程设计
6.关于2#隧道提前施工的原因
1. 银坑便道是勘探道路工程银坑工区主要唯一通道,为确保勘探道路工
程早日进入4#隧道施工,经多次专家会议确定提前施工2#隧道。
2. 根据现场地形实际情况,银坑便道K3+710、银坑K3+760-K3+900之 间均为陡峻山体边坡,为减少明路施工对竹林和环境的破坏。根据业主专家 会议意见该路段改为隧道方案,隧道设计参照勘探道路工程3#隧道设计图纸 施工。 3.银坑便道K3+710、银坑K3+760-K3+900之间均为陡峻山体边坡如照片 所示。
二、永临结合道路工程设计
8. 主要技术指标
名称 单位 — 道路等级 二 设计速度 标准路基宽度 行车道宽度 路面结构类型 平曲线最小半径 不设超高圆曲线最小半径 平曲线最小长度 缓和曲线最小长度 圆曲线间夹直线长度 最大纵坡 最短坡长 视距 停车 会车 凸形 凹形 Km/h m m — m m m m m % m m m m m 20 40 200 200 8 100 15 30 25 >200 40 满足超高加宽最小长度,并不得小于10m 满足3s行车距离 3 水电场内三级 20~30Km/h 8.5 2×3.5 水泥混凝土 20 2#便道路段 指标值 一般路段 水电场内二级 回头曲线 备注 1#便道路段
浙江省发展改革委关于湖州长龙山抽水蓄能电站500千伏送出工程核准的通知

浙江省发展改革委关于湖州长龙山抽水蓄能电站500千伏送出工程核准的通知文章属性•【制定机关】浙江省发展和改革委员会•【公布日期】2017.09.15•【字号】浙发改能源〔2017〕788号•【施行日期】2017.09.15•【效力等级】地方规范性文件•【时效性】现行有效•【主题分类】城乡建设正文浙江省发展改革委关于湖州长龙山抽水蓄能电站500千伏送出工程核准的通知浙发改能源〔2017〕788号省电力公司:报来《关于申请核准湖州长龙山抽水蓄能电站500千伏送出工程项目的请示》(浙电发展〔2017〕651号)及有关材料收悉。
项目已列入浙江省电力发展“十三五”规划,项目申请报告已通过华东电力设计院组织的评估。
经研究,现就该项目核准事项批复如下:一、为保障长龙山抽水蓄能电站稳定运行,依据《行政许可法》《企业投资项目核准和备案管理办法》,同意建设湖州长龙山抽水蓄能电站500千伏送出工程(2017-330000-44-02-010128-000)。
项目单位为省电力公司。
二、项目建设地点为湖州市安吉县、德清县、长兴县和吴兴区。
500千伏妙西变间隔扩建在现有存量用地内实施,不新增用地。
线路工程不征地。
三、项目建设内容为:(一)新建500千伏长龙山抽水蓄能电站~妙西变线路工程,建设同塔双回架空线路2×63公里、单回架空线路1×0.2公里,导线截面采用4×400平方毫米。
(二)扩建妙西变500千伏出线间隔2个,新增2组60兆乏低压电抗器。
四、经评估,项目静态投资估算为36202万元,动态投资估算为36856万元。
资本金占动态总投资的25%,由省电力公司以自有资金出资,其余向金融机构贷款解决。
在初步设计阶段,应认真做好投资概算工作。
五、省电力公司在项目建设中,应严格遵守《浙江省电网设施建设保护和供用电秩序维护条例》各项规定,贯彻规划、国土、环保、水利等部门批复意见和项目申请报告、初步设计内容,做好环境保护和节能降耗工作。
抽水蓄能电站超长斜井导井施工技术研究

| 工程技术与应用 | Engineering Technology and Application ·92·2020年第24期作者简介:杨国良,男,本科,工程师,研究方向为水利水电工程监理。
抽水蓄能电站超长斜井导井施工技术研究杨国良,李传波(中国水利水电建设工程咨询中南有限公司,湖南 长沙 410014)摘 要:长龙山抽水蓄能电站引水上斜井属于超硬岩、大倾角、超长斜井,斜井先导孔钻孔轨迹施工期多手段测斜、复核,可以进一步通过导井施工期测量验证来满足设计要求;同时,通过先导孔施工时收集的返渣可以判断各施工部位的岩层情况,为反井施工提供了钻机参数设置的依据。
文章以长龙山1#引水上斜井导井施工的成功案例为背景,介绍了抽水蓄能电站长斜井的施工措施,以期为类似的项目提供宝贵经验。
关键词:抽水蓄能电站;超长斜井导井;施工技术中图分类号:TV743 文献标志码:A 文章编号:2096-2789(2020)24-0092-021 工程概况长龙山抽水蓄能电站位于浙江省湖州市安吉县,地处华东电网负荷中心,紧邻已建并投产运行的天荒坪抽水蓄能电站,工程总装机2100MW 。
电站枢纽主要由上、下水库,导流泄放洞,输水系统,地下厂房等建筑物组成。
引水系统采用三洞六机斜井式布置,其中引水上半段包括引水上平洞、上斜井及中平洞前半段。
上斜井开挖断面为拱半径3.5m 、底宽5.8m 的马蹄形,斜井角度为58°,3条斜井导井的实际施工长度分别为428.1m 、425.6m 和423.8m ,中间不设施工支洞。
其斜井长度是目前国内在建抽水蓄能电站最长的斜井之一,角度较陡,而且岩石强度极高,施工难度特别大。
2 斜井导井施工方法2.1 施工方法初选为确保引水斜井导孔施工精度,监理和施工单位深入研究,邀请专家论证斜井导井工法的可行性,根据近年来已建抽水蓄能电站长斜井工程实例的情况来分析判断,并认真贯彻“机械化换人、自动化减人”安全生产理念,最终选择定向钻机施工导孔+反井钻机施工导井的方法。
长龙山抽水蓄能电站工程建设环保与水土保持对策研究

3 . 4 溜 渣边 坡拦挡 、削坡工程
银坑 1 # 施工便 道 、银坑 2 # 施工便道和 外长龙 山
溜 渣 边 坡 、填 筑 边 坡 、土 质 开 挖边 坡 坡 面 绿
施工便道 己建段 施工过程 中,路基 开挖施 工形成 部 化 ,以及 岩质 ( 含土岩 混合) 开挖边坡 坡脚栽植攀 援 分溜渣边 坡 ,为 了减小溜 渣边坡对 下游坡 面植被 的 植物 等 绿化 前均 进行 覆土 ,覆 土 厚度 分别 为 5 a m 、 影响 ,本 方案考 虑在部分 溜渣边坡 现状 已实施挡护 1 0 a m 、1 5 a m 、3 0 c r r u 3 覆 土考虑 全部从 电站施 工 区域 措施 的基 础上 ,新增补充 拦挡措施 ,考虑采 取浆砌 剥离利用 。 石挡墙 和 钢筋 石笼 挡墙 2 3  ̄ 形式 ,溜 渣边 坡坡 脚 区 3 . 6 采用控制爆破 技术 域地质条 件较好 的选用浆 砌石挡墙 ,地质 条件较差 时选用钢筋石 笼挡墙 。 由于高 陡边 坡路基开挖采 用爆破 法施工 ,且爆 破施 工不 易控 制 ,爆破 后滚落 的大块石 会砸坏 下边
2 0 1 6 年1 2 月第4 期
葛 洲坝 集 团科技
总第 1 2 0 期
长龙山抽水蓄能电站工程建设环保与 水土保持对策对长龙山抽水蓄能电站建设中环保与水土保持对策研究 ,针对各主要环境影响因
素 ,分别 制 定有 效的 保护 方 案 ,并 采取 了 具体 保护措 施 ,既减 少 了工程 建设 带来 的水 土流 失危
路共 线 。本工程 地处 当地 名胜风 景区域 附近 ,周 围 竹木 茂盛 ,沿 线存在 古树 、竹林 、茶 园等 施工期 需
排水和 植被恢复 等措施 进行治理 ;未建路段 弃渣 ,
勘探道路工程施工便道环境保护及水土保持施工方案

18 1 2
72
71 1 2 284
73 1 2 292
75 1 2 300
K3+250
89 1 2 356
备注
多级拦挡 两级拦挡 两级拦挡 多级拦挡 多级拦挡 多级拦挡 两级拦挡
表2
外长龙便道一期施工项目
便道 名称 中心桩号
浆砌石挡墙及护坡
干砌石挡墙
钢筋石笼拦挡
备注
长 顶宽 高 工程量 长 宽 高 工程量 长 宽 高 工程量 (m) (m) (m) (m3) (m) (m) (m) (m3) (m) (m) (m) (m3)
5.1 主要项目及工程量 便道环水保施工措施分两期进行施工,第一期已完成施工具体项目见表 1、
表 2:第二期未完成施工具体项目见表 3、表 4;九龙峡溪沟清理施工项目见表 5。
表1
银坑便道一期施工项目
便
浆砌石挡墙及护坡
干砌石挡墙
钢筋石笼拦挡
道 名 中心桩号 长
顶宽
高
工程
长 宽 高 工程
长
宽
高
工程
称
3.环境保护、文明施工目的和意义
在建设期间,加强工程的环境保护和水土保持监测,严格按照“水土保持措
施与主体工程同时设计、同时施工、同时投产使用”的“三同时”原则,在环境 保护和水土保持的工程中,将控制水土流失、恢复植被和土地生产力、保护和改 善工程区的生态环境放在首位。
4.编制的原则和目标 贯彻“预防为主,全面规划,综合防治,因地制宜,加强管理,注重效益”
长龙山抽水蓄能电站勘探道路工程便道施工水土保持施工方案
1.工程概况
长龙山抽水蓄能电站位于浙江省安吉县境内,紧邻已建天荒坪抽水蓄能电 站,装机规模 2100mw,电站枢纽主要由上水库、下水库、输水系统、地下厂房 及开关站等建筑物组成。
长龙山抽水蓄能电站设计三峡发展讲座教学课件

够的重视;
上水库的水一般是由下水库抽上去的,水量的损失不仅是电能的损失,
有时甚至涉及到上下水库之间的山体稳定。通常认为上水库库盆渗漏量在
总库容的0.2‰~0.5‰以下较为经济。
2021/6/22 | 6
1、抽水蓄能电站枢纽的特点
引水发电系统水头高 距高比(L/H)是衡量一个站址优劣的重要指标之一。其值越小,即上
序号
1 2 3 4 5 6 7 8 9 10 11 12 13 14
电站名称
沼原 玉原 新冠 奥美浓 神流川 蒙特齐克 迪诺威克 巴斯康蒂 天荒坪 宜兴 广蓄一期 西龙池 长龙山 天台
国家
日本 日本 日本 日本 日本 法国 英国 美国 中国 中国 中国 中国 中国 中国
水头H(m)
最大
设计
501
478
1、混凝土面板堆石坝
(4)坝体分区 从上游到下游分为垫层区、过渡区、主堆石区、下游堆石区;在周边缝下游应 设置特殊垫层区;高坝面板上游面的下部应设上游铺盖区及盖重区
2021/6/22 | 14
1、混凝土面板堆石坝
(4)坝体分区 坝体分区原则: (1)应尽量利用建筑物开挖料和近坝区可用的料源; (2)堆石坝体区各区的透水性宜从上游向下游增加; (3)坝体分区应有利于变形控制
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
长龙山抽水蓄能电站项目情况说明
一、工程概况
长龙山抽水蓄能电站(原天荒坪第二抽水蓄能电站,简称:长龙山电站)位于浙江省安吉县天荒坪镇境内,紧邻已建的天荒坪抽水蓄能电站,地处华东电网负荷中心,地理位置十分优越。
长龙山电站为日调节纯抽水蓄能电站,安装6台单机容量350MW的可逆式水泵水轮电动发电机组,总装机规模为2100MW。
设计年抽水用电量47.41亿kw·h,年发电量35.18亿kw·h。
电站枢纽主要由上水库、下水库、输水系统、地下厂房及开关站等建筑物组成。
电站建设用地3785.92亩(其中永久用地3247.79亩,临时用地538.14亩),电站无搬迁安置人口,规划年生产安置人口为359人。
施工总工期75个月,第一台机组发电在主体工程开工后57个月。
按2013年第三季度价格水平测算,工程静态投资79.223亿元,总投资102.807亿元。
二、工作开展情况
1、2004年1月13-14日由水电水利规划设计总院会同浙江省发展计划委员会在北京联合主持召开“天荒坪二抽水蓄能电站工程选点规划报告审查会”,报告顺利通过了审查,形成了《天荒坪二抽水蓄能电站工程选点规划报告审查意见》(见水电规规[2004]0008号文)。
2、2004年2月7-8日,水电水利规划设计总院与浙江省发展计划委员会在杭州联合主持召开“天荒坪二抽水蓄能电站工程预可行性研究报告审查会”,形成了《天荒坪二抽水蓄能电站工程预可行性研究报告审查意见》。
3、2006年1月,中国长江三峡集团公司(原中国长江三峡工程开发总公司,简称:三峡集团)与浙江省人民政府签订战略合同协议,三峡集团作为投资主体启动长龙山抽水蓄能电站的开发建设。
4、2007年7月,项目已取得浙江省建设厅审批的《建设项目选址意见书》(浙规选字2007第194号)。
5、2013年4月,国家能源局下发了《国家能源局关于浙江省抽水蓄能电站选点规划的批复》(国能新能[2013]167号),天荒坪第二抽水蓄能电站正式更名为长龙山抽水蓄能电站,并列入浙江省2020年新建抽水蓄能电站的首推站点。
6、2014年11月,浙江省发改委下发了《关于同意长龙山抽水蓄能电站项目开展前期工作的函》(浙发改函[2014]392号),项目正式启动电站可研设计修编及项目核准前期工作。
项目因未取得国家发改委“路条”,涉及国家部委的部分审批(环评、水土保持及土地预审)和项目核准无法推进。
目前,国家能源局及省发改委已同意项目开展前期工作,该电站选址已纳入报批的《安吉天荒坪风景名胜区总体规划2014—2030》,电站建设区域无矿产压覆和文物保护单位,未涉及历史文化名镇、名村等特殊区域。
因2007年7月办理的《建设项目选址意见书》已过期作废,现重新申请报批,敬请上级主管部门给予支持办理,以便抓紧开展下一步工作。
安吉县规划局
安吉县风景与旅游管理委员会
二0一五年四月二十七日
1 / 1。
