JUSTMLS扬声器测试软件的频响曲线关系解析

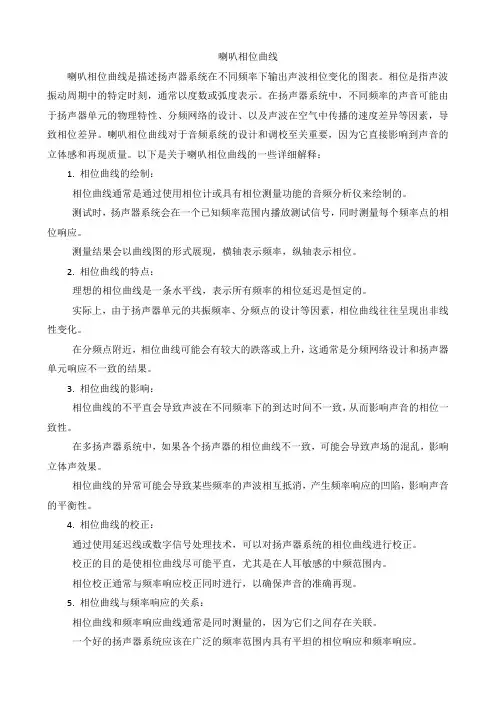

喇叭相位曲线
喇叭相位曲线喇叭相位曲线是描述扬声器系统在不同频率下输出声波相位变化的图表。
相位是指声波振动周期中的特定时刻，通常以度数或弧度表示。
在扬声器系统中，不同频率的声音可能由于扬声器单元的物理特性、分频网络的设计、以及声波在空气中传播的速度差异等因素，导致相位差异。
喇叭相位曲线对于音频系统的设计和调校至关重要，因为它直接影响到声音的立体感和再现质量。
以下是关于喇叭相位曲线的一些详细解释：1. 相位曲线的绘制：相位曲线通常是通过使用相位计或具有相位测量功能的音频分析仪来绘制的。
测试时，扬声器系统会在一个已知频率范围内播放测试信号，同时测量每个频率点的相位响应。
测量结果会以曲线图的形式展现，横轴表示频率，纵轴表示相位。
2. 相位曲线的特点：理想的相位曲线是一条水平线，表示所有频率的相位延迟是恒定的。
实际上，由于扬声器单元的共振频率、分频点的设计等因素，相位曲线往往呈现出非线性变化。
在分频点附近，相位曲线可能会有较大的跌落或上升，这通常是分频网络设计和扬声器单元响应不一致的结果。
3. 相位曲线的影响：相位曲线的不平直会导致声波在不同频率下的到达时间不一致，从而影响声音的相位一致性。
在多扬声器系统中，如果各个扬声器的相位曲线不一致，可能会导致声场的混乱，影响立体声效果。
相位曲线的异常可能会导致某些频率的声波相互抵消，产生频率响应的凹陷，影响声音的平衡性。
4. 相位曲线的校正：通过使用延迟线或数字信号处理技术，可以对扬声器系统的相位曲线进行校正。
校正的目的是使相位曲线尽可能平直，尤其是在人耳敏感的中频范围内。
相位校正通常与频率响应校正同时进行，以确保声音的准确再现。
5. 相位曲线与频率响应的关系：相位曲线和频率响应曲线通常是同时测量的，因为它们之间存在关联。
一个好的扬声器系统应该在广泛的频率范围内具有平坦的相位响应和频率响应。
6. 相位曲线的测量条件：相位曲线的测量应该在控制的环境中进行，以避免房间声学对测量结果的影响。
喇叭相位曲线和频响曲线的关系_解释说明以及概述
喇叭相位曲线和频响曲线的关系解释说明以及概述1. 引言1.1 概述喇叭相位曲线和频响曲线是研究声学系统中的重要参数，它们描述了喇叭在不同频率下的相位特性和频率响应。
喇叭作为一种常用的音频输出设备，其性能对于实现高质量音效至关重要。
了解喇叭相位曲线和频响曲线之间的关系对于喇叭设计、优化和声学系统调节具有重要意义。
1.2 文章结构本文将首先概述喇叭相位曲线和频响曲线的概念及定义，并详细阐述其各自的解释。
接着，我们将深入探讨喇叭相位曲线和频响曲线之间存在的关系，包括相位曲线对频响曲线的影响以及频响曲线对相位曲线的影响。
然后，通过实例一和实例二，我们将进一步解释说明这两个参数在不同情况下的变化趋势，并进行相关数据分析。
最后，在结论部分总结以上讨论内容，并探讨喇叭设计和优化方面的意义，并提出建议。
1.3 目的本文旨在深入研究喇叭相位曲线和频响曲线之间的关系，帮助读者更好地理解这两个参数的含义和作用。
通过分析实例和数据，我们将展示不同情况下喇叭相位曲线和频响曲线的变化模式，并探讨其在实际应用中的意义。
希望本文能为喇叭设计、优化以及声学系统调节等相关领域的研究工作提供一定的指导和启示。
2. 喇叭相位曲线和频响曲线的概述:2.1 喇叭相位曲线的定义和解释:喇叭相位曲线是指在不同频率下，声音在喇叭系统中传播时所引起的声音波动的相位差。
当音频信号经过喇叭系统时，不同频率的声波会因为传播路径的不同而产生相位差。
喇叭相位曲线描述了这种相位差与频率之间的关系。
喇叭相位曲线通常以角度或时间延迟来表示。
对于一个完美设计的喇叭系统，其相位响应应该是线性平坦的，即角度保持一致或时间延迟保持恒定。
然而，在实际情况下，由于电子元件、声学特性等因素的存在，喇叭系统可能会出现相位失真。
2.2 频响曲线的定义和解释:频响曲线是指在不同频率下音响系统所产生声音信号输出与输入之间增益或减益比例的测量结果。
换句话说，它显示了音响系统如何对不同频率构成的输入信号做出反应，并通过增加或降低某些频率上的能量来形成最终的声音输出。
教你读懂音响中的“频响曲线”
教你读懂音响中的“频响曲线”什么是“频响曲线”“频响曲线”分解：“频”指“频率”，在声音表现中同“音调”；“响”则可以看作是扬声器系统（机械和电性）对输入电信号中“频”转换成声能的响应。
而这种响应，由麦克风接收并经测试仪器运算后以dB SPL对数值的形式呈现出来。
当很多个“频”的响应值连在一起，就成了有峰有谷的“曲线”，这种曲线称作为频率特性响应曲线，简称频响曲线。
音箱与频响曲线音响系统或音箱产品的频响曲线是否要求平直？很多人在这个问题上争论，争论的焦点往往在于：好听的不一定平直，平直的不一定好听音箱或者音响系统的频响曲线要求平直，到底是为什么呢？音箱或者音响系统的频响曲线平直，其中的含义在于告诉用户，这个音箱或者系统，在某种条件下，对于输入进来的信号，在各个频段上的表现力（也就是对不同频段声音的增益量）都是大致相同的，既不突出（提升）哪些频段，也不亏待（衰减）哪些频段。
你原来是多少，我就给你表现出多少。
而曲线不平直的音箱或者系统呢，就是会在某些频段上的增益量不一致，对某些频段的表现过强（曲线上突出的地方，增益量大了）或者过弱（曲线上凹陷的地方，增益量小了）。
如图：比方说某个音箱在80赫兹附近的曲线比较突出，那么就说明，这只音箱对于80赫兹附近的频段表现力过强了，如果播放音乐，那么贝司的声音就会感觉重了。
或者某只音箱的曲线在1000赫兹附近有凹陷，那就说明这只音箱对于1000赫兹附近的频段表现力弱了，对输入进来的信号中1000赫兹附近的频段输出的声压降低了，出来的声音也不是原来那样了。
频响曲线的平直度如何，其实就是告诉你这只音箱或者音响系统对于不同频段的声音信号的增益量差异。
曲线越平直，就说明音箱或者音响系统各个频段的增益量就越接近相同。
但是，音箱或系统对于输入的信号的各频频段增益量相同与好不好听并不是画等号的。
为什么呢？因为增益量相同只是表达了对输入信号中各个频段的的声音的放大量相同，比如某个系统对全音频中各个频率的增益量都是30分贝，你发出1000赫兹的声音，声压级是80分贝，音箱发出的1000赫兹的声音的声压级就是80+30=110分贝。
扬声器频率响应测量和MLS技术简介
扬声器频率响应测量和MLS技术简介
翁泰来
【期刊名称】《《现代音响技术》》
【年(卷),期】2001(000)004
【摘要】测量技术的发展程度往往标志行业的成熟程度,在我们发展测量技术时,常常要问:为什么要测量?测量什么?如何测量?也就是测量目的;测量内容(项目);和测量方法及其依据的技术.
【总页数】3页(P54-56)
【作者】翁泰来
【作者单位】
【正文语种】中文
【中图分类】TN643
【相关文献】
1.基于LabVIEW的扬声器频率响应曲线测量系统的设计 [J], 郭庆;沈泽鸿;苏海涛;徐翠锋;黄耀福
2.用Pulse多分析系统测量扬声器频率响应 [J], 杨德俊;吴杰歆;许月珍;杨继雄
3.用Pulse多分析系统测量扬声器频率响应 [J], 杨德俊;吴杰歆;许月珍;杨继雄
4.扬声器频率响应测量和MLS技术简介 [J], 翁泰来
5.软件模拟消声室环境测扬声器频率响应的可行性探究 [J], 麻可;魏增来;柳淳曦因版权原因，仅展示原文概要，查看原文内容请购买。
频响曲线
扬声器的频率特性扬声器的锥盆具有一定的刚性，它在低频段可以看做一个刚体，但当扬声器的工作频率增高时，扬声器的锥盆就不再是一个刚体，锥盆将出现分割运动。
此外扬声器的锥盆和折环在振动叶还会出现相互干扰的现象。
由于这些原因，当我们将不同频率的音频信号输给扬声器单元时，虽然音频信号电压保持不变，扬声器单元辐射出的声压却随着信号频率的不同而变化。
扬声器的频率特性揭示了扬声器单元对不同频率的声波的辐射能力，因此，它是扬声器的重要参数之一，扬声器的频率特性可以通过频响曲线，有效频率范畴，不均匀度这三个方面综合表示。
扬声器的频响曲线频响曲线是一条记录在频宽为5CM或10CM纸上的连续不规则的曲线，记录纸上的X轴表示输入扬声器单元的电信号频率，Y轴表示被测扬声器单元在不同频率范围的电信号时所产生的声压级，我们人耳可以听到的声压级范围相当大，从耳朵刚能听到的到耳朵感到疼痛时的声压级上下相差一百万倍，如此宽大的声压级变化范围直接用声压进行测量和比较是十分的不利的。
人们在试验中发现，人耳的听觉特性具有指数特性能，用指数形式来表示声压级大小，从客观上也能符合人的听觉分辨力。
声压级的单位是分贝（DB）它在音响技术中是一个相当有用的度量单位。
某一发声体的声压级可用该发声体所产生的有效的声压P 与基准声压PR的比值常用对数乘以20来表示。
这里的基准声压是大多数听力正常的人刚能听到频率为1000HZ的声音时该声音的声压，我们通常将人耳刚能听到的声压定为0DB，那么我们感觉到震耳欲聋时的声压级只有140DB,由此可见对数形式表示打印机的大小可以使声压级测量的比较变得十分的简单。
扬声器的频响曲线大多都在消声室测得的，被测扬声器放在固定的消声室的障板上测量话筒放置在被测扬声器的同轴上，目前大多数的扬声器的频响曲线上在1M1W 的条件下测得的，信号发生器的输出信号经功率放大器放大反馈送到被测扬声器，被测扬声器辐射出的声信号被测量话筒接收后转变成为电信号经测量放大器处理后送至点评记录仪。
扬声器测量JustMLS的使用-Wzy728
扬声器测量JustMLS的使用--wzy728 2010/03/28一、windows系统声音控制的设置：在运行JustMLS之前，我们要先设置一下windows系统的声音控制点击windows系统右下角的”小喇叭“标记，打开系统的音量控制，选择播放界面在播放控制中除主音量和波形音量外，其余全部静音录音控制中选择线路输入=================================二、JUSTMLS的主界面以及声卡校正下面就进入JUSTMLS的使用了，首先我们要运行LSPCAD5.25，然后点击左上的红框，就会出现JUSLMLS的主界面简单介绍下主界面（见下面的图片）1）左上角的红框内是绿色电平条，表示声卡接收的电瓶的高低2）中上部的咖啡色框内是”设置，测量，合并/添加“三个功能的选择，我们先选择”设置“3）中上部的蓝色框内是选择你所需要的声卡的，如果系统只有一块声卡，就不需要选择了4）中上部的红框内”检测电平“和”声卡校准“是校正声卡用的5）右上角的蓝框内是选择声卡的采样频率和MLS长度的在校准声卡之前，我们要1）先选择好所用的声卡2）选择好采样频率，一般先选择44100，如果矫正中出现频响不平的情况，选择48000再尝试3)选择好MLS长度，一般选8192或16384，数字越大，测试信号扫描时间越长4）给测量套件通电5）测量套件的三档开关位于中间的”CAL“位置6）测量套件的两档开关位于”OFF“位置7）测量套件的音量旋钮开度位于大约9点钟位置然后我慢点击中上部的红框内”检测电平“，观察左上角红框内的电平，最佳电平是指示条快到顶出现第一条黄/色电平条，如果出现红色电平条，请调小音量，如果只是绿色而没出现，请增加音量直至出现一条黄/色的电平条。
调整好电平以后，我们再点击中上部的红框内”声卡校准“，得到下图中的红、兰两条重合度很好而且平滑的频响，这样声卡校准就算基本完成了。
注意：校正一半后发现频响不理想而再次选择不同的采样频率/MLS长度的话，需要重新校正声卡，否则进入测量界面就会出现红色的”未校正“字样================================三、阻抗测量界面以及阻抗校准，测量阻抗测量界面及阻抗校正准备工作1）选择”测量“进入测量界面，再选择”Z”（如下图上中部咖啡色框）进入阻抗测量界面2）在校正阻抗之前，我们要选择蓝色框内的数据，以使得所测量的阻抗能够得到合理的显示3）红色框内的电阻值默认是12欧姆，根据测量套件的配置，我们先把它改到7欧姆左右阻抗校正：需要准备一大一小两个电阻，大的大约30~50欧姆，小的大约3~5欧姆，并用万用表测量其真实阻值，记录(以手头的3.9欧姆和33欧姆电阻为例）1）把测量套件三档开关打到“IMP”位置2）把测量套件两档开关打到“ON"位置3）把其中一个电阻（3.9欧姆）接在探头线上4）点击”开始“，应该看到一红（相位）一黑（阻抗）两条直线5）调整红框”电阻“的数值（我调整到7.2欧姆），使得黑线的显示值等于万用表测量值6）换上另一个电阻（33欧姆），重复3~5步注：最终的”电阻“所填数值应该使得两个电阻的软件测量值跟万用表测量值的差异尽可能小。
8用力学线路分析扬声器的频响曲线
8用力学等效线路分析扬声器的频响曲线我们平时测量扬声器的频响曲线是扬声器的声压频响曲线，它指的是馈给扬声器的电压保持不变的条件下，扬声器的声压随频率变化的规律。
只是纵坐标用的是dB （声压级）表示的。
我们也可以在同样的条件下，画出扬声器所辐射的声功率随频率变化的曲线。
在低频时无论是声压还是声功率，其用分贝表示的频响曲线的形状都是相同的。
为能更好的分析辐射声功率与扬声器参数间的关系，现在我们讨论扬声器声功率频响曲线。
我们已知扬声器前后两面所辐射的声功率为：A W ∣c u ∣22MR R （单位：瓦特） （6.1）式中：MR R — 扬声器一面的辐射力阻 （单位：牛顿·秒/米） c u — 为振膜的振动速度 （单位：米）下面我们从（6.1）式出发，讨论不同频段时辐射声功率随频率的变化情况。
（1） 在f0以下的频段声辐射力电z MRC MS R MSM MDB l R g +R E22图8(a)：等效力学线路图（阻抗型）C MSR g +R Ee g Bl图5.17(a)图中：e g — 发生器（或音频放大器）的电动势 （单位：伏特） B — 磁缝隙中的磁感应强度 （单位：特斯拉） l — 音圈导线的长度（单位：米） R g — 发生器内阻（单位：欧姆）R E — 音圈直流阻 （单位：欧姆） L — 音圈电感 （单位：亨利）c u — 为振膜的振动速度 （单位：米）M MD — 振动系统等效质量（单位：千克） M MD =Me+Mc(音圈质量+振膜质量)MS R — 振动系统等效力阻（单位：牛顿·秒/米）C MS — 振动系统等效力顺 （单位：米/牛顿） Z MR — 振膜一面的辐射力阻抗（单位：牛顿·秒/米）Z MR =MR MR R j M ω+MR R —辐射力阻（单位：牛顿·秒/米）MR M =3083a ρ — 为振膜一面的同振质量0ρ= 1.183/Kg m (22℃) 空气密度a = 振膜的有效半径（单位：米）c f — 电动力（单位：牛顿）此时图8（a ）中，在恒压源项中j ωL 项很小，略去。
JustMLS用户手册(中文)
Electrical & acoustical tests 用户简易操作指南rel 1.00目录01…引言02…技术数据03…必备硬件3.1…声卡3.2…输入探头3.3…话筒3.4…功率放大器3.5…Mic 前置放大器04…用户界面4.1…首先看到的用户界面4.2…时间 / 频率范围坐标图4.3…主菜单4.3.1…测量4.3.2…设置4.3.3…合并/相加4.4…存储/调用测量05…配置5.1…输入配置5.1.1…SPL测量5.1.2…Z测量5.2…输入电平设置5.3…声卡校准5.3.1…SPL 测量的校正5.3.2…Z 测量的校正06…导出测量07…分析08…远场测量09…一个小讲座10…结束语1 引言justMLS 是一个特别适合测量工作较多并对扬声器测量很熟悉的用户使用的测量系统。
扬声器测量系统通常相当昂贵，justMLS 仅做以下最基本的测量：* 传递函数与相位，适合大多数声压级，也可以测量功率放大器的传递函数。
* 阻抗与相位测量请注意：justMLS并不是免费或共享软件或其他任何免费交换的软件，然而，它对于所有LspCAD标准版和专业版用户却是完全免费的。
有关LspCAD箱体与分频器模拟程序的其他信息请访问：2 技术数据MLS 长度： 32764,16384,8192 和4096FFT 长度： 8192, 1024 和256 点，used in different frequency bands取样率：96000, 88200, 64000, 48000, 44100, 32000, 22050, 16000, 11025, 8000 Hz 且用户可选(自定义)。
平滑：无、1/24、1/12、1/6、1/3、1/2和1倍频程。
hanning窗口： Half内部表示： 5Hz到50000Hz，1000 频率点对数间隔。
3 必备硬件justMLS 的设计是尽可能使用免费硬件，然而，这里还是需要少数硬件。
教你看懂音箱测试的频响曲线
前言：声音信号是由不同频率的声波叠加而成的，因此人们在分析声音时就很难避开频率问题。
发烧友们常说“有好曲线未必有好声”，但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。
那么曲线与最终的回放听感有什么联系呢？我们立刻进入正题，为大家揭示其中的奥秘。
声卡的频响曲线：在声卡评测中，我们常用到回路测试法对声卡的输入输出回路进行音质测试，得出的曲线就是DAC到AD C的回路频响。
Frequen cy respons e（频率响应）[url=http://www.pconlin /images/html/viewpic_pconl ine.htm?http://img3.pconlin/pcon ...iy&subname code=home][/url]General perform ance: Excelle ntFrequen cy range Respons eFrom 20 Hz to 20 kHz, dB -0.00, +0.01From 40 Hz to 15 kHz, dB -0.00, +0.00上图和上表就是频率响应曲线图和曲线品质，要知道什么是好曲线就应该知道理想的频响曲线是什么样的。
理想的频率响应曲线应该是与输入信号完全一样的曲线，一般我们会用等响信号（各频段的声压相同）作为输入信号，因此理想的频响曲线就应该是尽可能平直平滑的曲线。
对于声卡来说，采样规格有两个参数，一是采样频率，另一个是采样精度，采样频率表示一秒钟内在收到的信号上取几次参数，单位为Hz；而采样精度则表示每次采样的精密程度，单位为bit。
目前有很多不同的采样方式，而影响采样品质的还是由这两个基本参数决定的。
不过根据采样以及编码方式的不同，两者间的侧重要求也不一样，目前采用的PC M 方式最高规格为192k Hz/24bit，它表示单位时间内会采样192000次，每次采样的精度为24bit。
看懂频响曲线图
看懂频响曲线图要了解频响曲线，首先我们要知道什么是频响。
频响是频率响应的简称，英文名称是Frequency Response，一般是用来描诉仪器对于不同频率信号处理能力的差异。
“频”指“频率”，频率震动越高，音调越高，就如声音表现中的“音调”；“响”则可以看作是扬声器系统对输入电信号中“频”转换成声能的响应。
“频响曲线”就是这种由麦克风接收、并经过测试仪器运算后以dB SP L数值的形式呈现出来的响应，当很多个“频”的响应值连在一起，就成了有峰有谷的“曲线”。
这种曲线称作为频率特性响应曲线，简称频响曲线，许多烧友形象的称其为“瀑布图”。
频响曲线的波动，是表示耳机或者音频设备在这个凸起或者凹陷的区域的表现能力。
曲线过于突出，就说明这个频段的表现力很强，播放音乐的时候，就会增强本来表现很弱的声音；如果过于凹陷，就说明这个频段表现很弱，对输入进来的信号输出的声压降低了，表现本来强的会变弱，最后的导致失真。
对于频响曲线，一直存在好听的不一定平直，平直的不一定好听的说法。
因为频响曲线并不能决定耳机的整体素质和音质的表现能力，频现曲线的波动只能代表耳机系统对于不同频段的声音信号的增益量差异。
频响曲线越平直，耳机系统各个频段的增益量就越接近相同，也就是对于各个频段声音的音量表现就大致相同，与音质无关。
毕竟音质是个理想化的东西，不是频现曲线能够决定的。
音质的好坏涉及到音质还原度和声场的还原度，而且音质的高低，跟耳机的物料，工艺，设计师的技术和艺术修养也有很大的关系。
至于好不好听，首先耳机要在各个频段上对于输入信号的增益量要大致相同，也就是曲线尽量平直，这样才能把原始信号中的各个频段的声音大小的比例放大后再还原出来。
就是该强的地方强，不该强的的地方就弱，能够真实反应声音的强弱，是“好不好听”的基础。
比如，在曲线很平直的情况下，我们听一首高中低音音量比例都很和谐的歌曲，通过频响曲线高度还原出来后，各频段的量感合适，听感自然也很和谐；如果我们播放的歌曲是那种高中低音音量本身就不和谐的歌曲，通过频响曲线高度还原出来后的听感肯定也不能和谐。
扬声器单元频响曲线的测量
扬声器单元频响曲线的测量Gate 法测量所谓Gate 法，就是对测量信号设置一个时间窗，软件的只在时间窗限定的时间段 进行信号的采集，也就是说，如果我们正确的设置了时间窗，在反射声到达MIC 之前 截至测量，那么,软件接受的就只有测量信号的直达声，并能够绘制正确的频响曲线。
请看下图。
图中A 为直达声,B 为反射声,只要在A 到达而B 还未到达的这段时间进行测 量，就能够正确测量出频响曲线，时间窗就是软件屏蔽掉反射声的一个手段，也就是 Gate 法。
看下图图一图二就是时间窗设定的对话框，在菜单/Options/Preferences中；Time框中“ Visible为时间窗可见，第一个时间是时间窗的起始点，第二个时间是时间窗的终结。
请看下图图三图二的时间窗的设定就是根据图三的这张脉冲信号进行设定的。
图中第一个红线之前的不是直达声,所以被屏蔽掉了 , 4— 5毫秒之间的那个很大的脉冲就是直达 声，接下来看第二根红线后面紧跟一个较小 的脉冲但很明显，那就是反射声，这样在图三两根红线之间就只剩下直达声了 ，软件中一些用到Gate 法测量的曲线如：0n Axis, 30 Degrees, 60 Degree 等，都是在时间窗限定的时间段内完成测量并绘制曲 线的。
所以，如何正确的设定时间窗是 Gate 法的关键。
首先，对所测单元或箱体进行一个脉冲信号的测量，将硬件按照频响曲线测量的 连接方式进行连接，软件方面，先调出所测资源（单元或箱体，选择菜单的Measure/Pulse respons 这样,软件对应所测资源生成一个脉冲信号，因为本例使用的 是f5单元所以图三信号的名称为f5.Pulse 。
调出刚测出的脉 冲信号，由于脉冲的幅 度相当小，刚调出时可能看不到，先zoom out 然后用鼠标在0附近画框，不断的放大, 直到看到较明显的脉冲信号为止，调整到像图三一样容易分析为止。
按照上面的设7 3 7 8 13 liO4 5 6 Time (ms)定方法保留直达声部分,并到图二的菜单中设定好时间,然后就可以进行On Axis 曲线的测量了。
如何看懂频响曲线
首先，频响是什么？频率响应，简称频响，英文名称是Frequency Response，在电子学上用来描述一台仪器对于不同频率的信号的处理能力的差异。
同失真一样，这也是一个非常重要的参数指标。
一个“完美”的交流放大器，应该在频响指标上具有如下的素质：对于任何频率的信号都能够保持稳定的放大率，并且对于相应的负载具有同等的驱动能力。
显然这在目前技术水平下是完全不可能的，那么针对不同的放大器就有了不同的“前缀”，对于音频信号放大器（功率放大器或者小信号放大器）来说，我们还应该加上如此的“前缀”：在人耳可闻频率范围内以及“可能”影响到该范围内的频率的信号。
这个范围显然缩小了很多，我们知道，人耳的可闻频率范围大约在20～20KHz，也就是说只要放大器对这个频率范围内的信号能够达到“标准”即可。
实际上，根据研究表明，高于这个频段以及部分低于这个频段的一些信号虽然“不可闻”，但是仍然会对人的听感产生影响，因此，这个范围还要再扩大，在现代音频领域中，这个范围通常是5～50KHz,某些高要求的放大器甚至会达到0.1~数百KHz。
但是，上述要求表面上好像是比“完美”低了很多，却仍然是“不可能完成的任务”，目前我们连这样的要求也不可能达到。
于是，就有了“频响”这个指标。
（附言：指标本身就代表着“不完美”，如果一切都“完美”了，指标也就没有存在的理由了。
）频响的测试方法与标注任何可以被写上说明书的“指标”都是必须借助仪器来测量的，这些指标必须有一个共同的特点，就是“可重复性”，也就是说，只要你用同样的设备，就可以重复得到相同货相近的测量结果。
我们把这一类指标称为“客观指标”，频响当然是属于此类。
频响的测量方法很简单，在放大器的输入端接入一个标准信号发生器，这个信号发生器可以产生标准的正弦波信号，并且可以通过调节使得这个发生器的输出信号的频率发生变化，而幅度不变。
在放大器的输出端接一个标准的纯阻性负载，并且接一个交流电平表，通过读取电平表的数据，就可以测量该放大器的频响特性了。
LspCAD音箱模拟设计软件中JustMLS测量教程7经验总结蚂蚁博客
LspCAD⾳箱模拟设计软件中JustMLS测量教程7经验总结蚂蚁博客这⼀部分描述使⽤ justMLS 测量频率响应的各种不同的特⾊。
这⼀范例的频率响应测量将以近场和远场为条件。
在所有测量之前声卡都要求被校准,这对justMLS 双通道测量模式响应测量是不具决定性的, 但是仍然被推荐。
该范例为⼀款⼩型 2 路低频反射式中置⾳箱。
⾸先，我们应尽可能精确的测量低频响应。
为实现我们所需要⽬的这⾥使⽤近场测量，也就是我们使 MIC ⾮常接近扬声器单元或导管进⾏测量。
低频响应低⾳单元测量使⽤ 8000 Hz 取样率和 32768 取样 MLS长度,产⽣的近场响应见下⾯的显⽰。
测量是将MIC⾯对锥体表⾯距离只有 5mm。
当我们只对扬声器的频率响应⽽不是功率放⼤器与扬声器结合时感兴趣，对于分析 Ch 1-2 被选择在频率响曲线图中查看。
JustMLS对于分析 Ch 1-2 的频率响曲线图导管的测量,MIC⼏乎在导管的端⼝处，频率响应见下⾯的显⽰。
JustMLS MIC⼏乎在导管的端⼝处测量的频率响应扬声器和导管测量被储存在 S1 和 S2 中。
扬声器和导管测量通过合并/相加菜单添加(见下⽂)。
导管测量(蓝⾊)刻度下移 8.6dB，以便与扬声器单元(红⾊) 电平相匹配，下⾯为导管谐振。
⿊⾊粗线为合成的总频率响应。
JustMLS合成的总频率响应点击应⽤按钮将结果保存到 S3 中。
中频与⾼频段响应取样率被设定为 48000 kHz, 该取样率对于 SB Live 声卡⾮常理想并将会保证测量的精确性。
当我们做双通道测量时，参考信号将记录在右通道，MIC 信号将记录在左通道。
MIC 必定要位于若⼲距离以确保真实的远场响应，也就是相对于参考信号 MIC 信号将会有⼀定的延迟，在这情况 MIC 和扬声器之间的距离是稍多于 50cm,因此我们需要设定 50cm 的分析窗⼝的偏移⼀个量。
下⾯的图形显⽰⾳箱(⿊⾊)和扬声器输⼊信号(蓝⾊)的脉冲响应。
教你看懂音箱测试的频响曲线
前言：声音信号是由不同频率的声波叠加而成的，因此人们在分析声音时就很难避开频率问题。
发烧友们常说“有好曲线未必有好声”，但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。
那么曲线与最终的回放听感有什么联系呢？我们立刻进入正题，为大家揭示其中的奥秘。
声卡的频响曲线：在声卡评测中，我们常用到回路测试法对声卡的输入输出回路进行音质测试，得出的曲线就是DAC到ADC的回路频响。
Frequency response（频率响应）[url=/images/html/viewpic_pconline.htm?http://img3.pc/pcon ...iy&subnamecode=home][/url]General performance: ExcellentFrequency range ResponseFrom 20 Hz to 20 kHz, dB-0.00, +0.01From 40 Hz to 15 kHz, dB-0.00, +0.00上图和上表就是频率响应曲线图和曲线品质，要知道什么是好曲线就应该知道理想的频响曲线是什么样的。
理想的频率响应曲线应该是与输入信号完全一样的曲线，一般我们会用等响信号（各频段的声压相同）作为输入信号，因此理想的频响曲线就应该是尽可能平直平滑的曲线。
对于声卡来说，采样规格有两个参数，一是采样频率，另一个是采样精度，采样频率表示一秒钟内在收到的信号上取几次参数，单位为Hz；而采样精度则表示每次采样的精密程度，单位为bit。
目前有很多不同的采样方式，而影响采样品质的还是由这两个基本参数决定的。
不过根据采样以及编码方式的不同，两者间的侧重要求也不一样，目前采用的PCM 方式最高规格为192kHz/24bit，它表示单位时间内会采样192000次，每次采样的精度为24bit。
上图即是采用PCM编码方式192kHz/24bit的采样结果。
一般的，随着采样规格的提高，即便不提高硬件水准，曲线也会变得相对更理想。
教你看懂音箱测试的频响曲线
前言：声音信号是由不同频率的声波叠加而成的，因此人们在分析声音时就很难避开频率问题。
发烧友们常说“有好曲线未必有好声”，但是更多的情况是“没有好曲线的产品声音肯定好不到哪里去”。
那么曲线与最终的回放听感有什么联系呢？我们立刻进入正题，为大家揭示其中的奥秘。
声卡的频响曲线：在声卡评测中，我们常用到回路测试法对声卡的输入输出回路进行音质测试，得出的曲线就是DAC到ADC的回路频响。
Frequency response（频率响应）[url=/images/html/viewpic_pconline.htm?http://img3.pconlin/pcon ...iy&subnamecode=home][/url]General performance: ExcellentFrequency range ResponseFrom 20 Hz to 20 kHz, dB -0.00, +0.01From 40 Hz to 15 kHz, dB -0.00, +0.00上图和上表就是频率响应曲线图和曲线品质，要知道什么是好曲线就应该知道理想的频响曲线是什么样的。
理想的频率响应曲线应该是与输入信号完全一样的曲线，一般我们会用等响信号（各频段的声压相同）作为输入信号，因此理想的频响曲线就应该是尽可能平直平滑的曲线。
对于声卡来说，采样规格有两个参数，一是采样频率，另一个是采样精度，采样频率表示一秒钟内在收到的信号上取几次参数，单位为Hz；而采样精度则表示每次采样的精密程度，单位为bit。
目前有很多不同的采样方式，而影响采样品质的还是由这两个基本参数决定的。
不过根据采样以及编码方式的不同，两者间的侧重要求也不一样，目前采用的PCM 方式最高规格为192kHz/24bit，它表示单位时间内会采样192000次，每次采样的精度为24bit。
上图即是采用PCM编码方式192kHz/24bit的采样结果。
一般的，随着采样规格的提高，即便不提高硬件水准，曲线也会变得相对更理想。
教你读懂音响中的“频响曲线”
教你读懂音响中的“频响曲线”接下来是 DAC，即数模转换器。
这是对音质影响非常显著的一个模块。
DAC 的频响也简单做到平直，但衡量 DAC 的音质还需要参考许多其他参数。
DAC 的好坏基本可以就看芯片本身的厂商及型号等，所以没什么可说的。
好的设备会用比较高端的 DAC。
然后是放大器。
相对来说，这一部分还是比较简单做到平直的幅频曲线的。
但相频则不一定。
（目前放大器的频响已经很简单做到平直）最后是耳机/音箱。
通常来说，它们的幅频曲线很难做到平直，这很大程度上是由于发声单元所能发出的频率高度与其尺寸成反比。
所以根本不要指望耳塞式耳机能发出有效的低频。
这也是头戴式耳机普通来说比耳塞式或者挂耳式的音质更好的主要缘由。
而对于音箱来说，往往会采纳二分频、三分频，甚至多分频，即多个发声单元负责不同的频段，其中还会有滤波、处理频段衔接等问题。
从囫囵音频流来看，耳机/音箱才是对音质影响最大的部分。
你手机里放的一致是无损音乐、手机支持挺直输出 44.1kHz、DAC 用的是最好的芯片、放大器几乎没失真，结果你用了一副 50 元的街边摊上买的耳机，那音质就是个渣。
总的来看：1.频响曲线能不能反映音质？能。
理论上来说越平直的频响曲线越好，系统响应越临近于直通。
但光看一个频响曲线是非常不全面的。
2.放大器的频响曲线在多大程度上打算了音质？很少。
3.对手机来说，有哪些影响音质的参数值得关注？混音器和重采样算法，各个手机都一样或差不多。
放大器，比较重要，目前手机的放大器已经可以做到很好的系统响应，所以大家都差别不大。
DAC，比较重要，看芯片型号。
打算性的环节还是在你的回放设备，用个好点的耳机或音箱比什么都第1页共4页。
JUSTMLS扬声器测试软件的频响曲线关系解析
JUSTMLS扬声器测试软件的频响曲线关系解析
JUSTMLS 扬声器测试软件的频响曲线关系解析
JUSTMLS 扬声器测试软件是世界知名扬声器系统CAD 软件LSPCAD 的作者Ingemar Johansson 的又一杰作。
作者为最大限度地满足DIY 朋友们的需求，特将常用的两大测试功能，即频率响应特性和阻抗特性的测
试集于一身，是DIY 们，尤其是喜爱使用CAD 软件的DIY 朋友不可缺少的
工具。
首先将mIC 置于离低音单元锥盆底5cm 的地方，采用8000Hz 的采样率，32768 的MLS 长度，测出单元近场的频响曲线。
并点击S1 储
存。
由Microphone 缩写而来，麦克风学名为传声器，传声器是将声音信号转换为电信号的能量转换器件，俗称话筒。
第二步，测量倒相管处的近场频响曲线，并存于S2.mIC 置于面
板开孔处。
深究扬声器频响曲线的测量
深究扬声器频响曲线的测量杨军;谢守华【摘要】扬声器及其系统的频响曲线无疑是设计及生产环节最重要的性能指标.但通过对市面上的一些主流电声测试系统的研究发现,其频响曲线的算法不尽相同,在特殊情况下频响曲线的结果会产生较大差异.问题的关键在于对“频响曲线”的定义.【期刊名称】《电声技术》【年(卷),期】2018(042)006【总页数】5页(P58-62)【关键词】频率响应曲线;谐波分量;声压【作者】杨军;谢守华【作者单位】国光电器股份有限公司,广东广州510800;国光电器股份有限公司,广东广州510800【正文语种】中文【中图分类】TN6431 引言扬声器的频率响应曲线(也就是我们常说的频响曲线)一直是设计及质量控制的最基本也是最重要的参数。
是否准确的测量这个参数对于设计和生产尤为关键。
2 基本原理目前扬声器的频响曲线主要是依据行业内通行的国际标准《IEC60268-5 Sound system equipment-Part 5:loudspeaker》［1］和与之等效的国标《GB/T 12060.5声系统设备:扬声器主要性能测试方法》［2］的相关章节来进行，如图1所示。
图1 IEC标准第21节国标GB/T 12060.5的相关内容如下，基本是 IEC标准的翻译稿。
如图2所示。
图2 国标第21节从标准的定义来看，自由场及半自由场条件下的扬声器频响曲线应该是在参考轴线(一般是扬声器的轴心线方向)并馈给被测扬声器特定正弦波或者带通噪声电压及频率下的声压级。
所以按照字面的意思来理解的话，这个频响应该是包含了该点的所有谐波的响应，也就是总的声压级，并未单指基波(Fundamental)。
从扬声器的理论角度来看，其频响曲线的定义并未明确指出是包含了全部谐波分量的总声压级，还是只有基波。
但是从设计或是工程的角度来说，基波是我们期望的结果，谐波分量并不是我们希望看到的(理论上来说谐波越少越好)，可以通过THD总谐波失真的测量来另外分析。
JUSTMLS的教程
JUSTMLS的教程以上箱体设计计算部分只对大部分参数已知的单元有用。
但我们经常会遇到一些连真实牌子都不知道的喇叭，比如乌鸦毒喇叭……。
这时，就需要自己动手测量了。
单元的测量，在过去对于DIY者是难以想象的事，甚至现在仍有许多产家没有象样的测量条件。
幸运的是，在这里我们有了梦游版主开发的音箱测量套件，菜鸟与高手的差距就是百来块钱。
(顺便做个广告：hifidiy 商城中所有的套件，就数这个音箱测量套件最物超所值了。
以后，如果连这个套件都没有就想做箱子，你都不好意思来这儿跟人打招呼。
)也许，大家可能会怀疑，这个套件是不是太简陋了？这么便宜的东西还能有什么用？那我们来看看两家世界一流的扬声器公司他们是怎么干的：Dynaudio知道吧，没错，就是单拿!他们是用下面这个装置来测喇叭单元参数，象不象是用旧门框做成的？还随便放在了窗口边上：Rockport知道吧，这是家专门生产hi-end音箱的产家。
他们就是在这样的一个“家居”环境中来测量音箱的，哪有什么消声室啊!(顺便透露一下，即使是高级喇叭厂家，象scanspeak这样公司的消声室，对于100Hz 以下的低频，也是测不准的，不信你去看看scanspeak的单元技术文档。
而eton的低音单元干脆连200Hz 以下的数据都不提供!这下有信心了吧。
言归正传，现在开始测量。
单元的T/S参数是箱体设计的重要依据，它的测量除论坛测量套件外，还需要一个固定喇叭单元的架子，套件说明书里提到了一种架子。
在网上看到了另一种架子，感觉会更好用一些，因为单元是垂直固定的，且四周遮挡更少，可以得到更准确的测量结果，大家可以用木条仿做一个，注意尽量稳固一些，够坚固的话，就比单拿那个更好：除了这个架子外，还需要另一个软件，Speaker Workshop，网上一样可以找到。

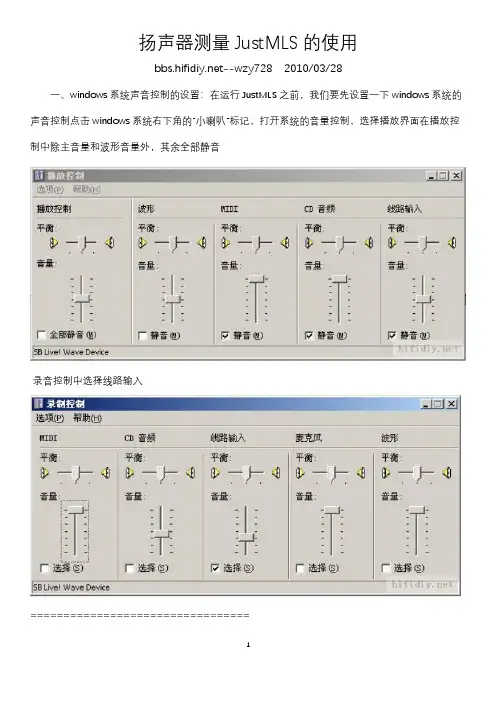

把论坛音箱测量套件按说明书与电脑声卡接好(说明书：HiFidiy.pdf(501.43 KB)HiFidiy-1.pdf (316.55 KB))打开lspcad，点菜单栏上的“测量mls”(lspcad集成了justmls)，跳出下面的justmls窗口：按说明调节电脑声音各电平。
频率响应曲线
频率响应曲线
1频率响应曲线
频率响应曲线是用来描述声学设备如音箱，麦克风或耳机的频率特性的图表。
它显示了声学设备在频率范围内的表现，例如在低频、中频和高频之间的特性。
频率响应曲线代表了声学设备的频率响应特性，它可以表示如何在某个频率范围内进行处理，以及在频率范围之外的能量损失有多大。
大多数频率响应曲线由经典的Bessel衰减曲线组成。
这种衰减曲线往往是以0.707倍为单位递减的。
衰减曲线有很多不同的变种，从梯度衰减曲线到平稳衰减曲线，可以根据不同的应用特性而发生变化。
每种衰减曲线都有自己的特性，表示有多少能量被从设备中去除，以及在特定的频率范围内如何增益音频。
通常情况下，衰减的数量取决于扬声器的角度。
横向安装的扬声器会更加敏感，引起抖动衰减曲线，而垂直安装的扬声器会较少的衰减，产生一条较平整的曲线。
声学设备的衰减曲线还可以通过支撑音频设备和克服外部杂音的方式进行补偿。
衰减曲线代表了一种噪声减小技术。
它可以帮助减少噪声，使声音表现更加清晰。
例如，当声音在某个频率范围内被抑制，而另一个频率范围内却得到增益时，衰减曲线可以帮助平衡音频信号的动态结构。
总之，频率响应曲线是由衰减曲线组成的重要概念，它有助于细节明确描述声学设备在频率范围内的表现，从而改善声音表现，减少噪声。
