(完整版)液压与气压传动习题库及参考答案.docx
液压与气压传动习题库及参考答案
液压与气压传动习题库及参考答案一、填空题2、液压管路中的压力损失可分为两种，一种是（），一种是（）（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）（层流、紊流、雷诺数）。
4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）（液压冲击）。
6、齿轮泵存在径向力不平衡，减小它的措施为（）（缩小压力油出口）。
7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）（径向配流、配流轴、端面配流、配流盘）。
9、V 型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）（均压、密封）。
11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）（压力继电器。
12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、）容积调速回路、）容积调速回路。
（（（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）（内摩擦力，小，大）。
14、绝对压力等于大气压力（），真空度等于大气压力（）（+相对压力，－绝对压力）。
15、液体的流态分为（）和（）两种，判断两种流态的准则是（）（层流，紊流，雷诺。
1 数）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）（机械能，液压能，压力油；液压能，机械能，转矩，转速）。
17、在实际工作中，泵的q 实（）q 理，马达的q 实（）q 理，是由（）引起的，缩小q 实、q 理二者之差的主要措施为（）（＜，＞，泄漏，提高加工精度、改善密封＝。
(完整版)液压和气压传动习题答案解析
第一章1-4 如图所示，一具有一定真空不度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。
解：取水槽液面为基面。
列出静力学基本方程：a p ph g gρρ+= 则真空度为： 310009.819.810a p p gh ρ-==⨯⨯=⨯pa 1-51-8 如图所示，已知水深H=10m,截面22120.02,0.04A m A m ==，求孔子的出流流量以及点２处的表压力（取1∂=，不计损失）1-11泵从一个大的油池中抽吸油液，流量为q＝150L/min,油液的运动粘度 =34×10－6m2/s,油液密度ρ=900 kg/m3。
吸油管直径d＝60厘米，并设泵的吸油管弯头处局部阻力系数ξ＝0.2，吸油口粗滤网的压力损失Δp＝0.0178MPa。
如希望泵入口处的真空度P b不大于0.04 MPa，求泵的吸油高度h（液面到滤网之间的管道沿程损失可忽略不计）1-15运动粘度 =40×10－6m 2/s 的油液通过水平管道，油液密度ρ=900kg/m 3，管道内径d=10mm,l=5m,进口压力P 1＝4.0MPa, 问流速为3 m/s 时，出口压力P 2为多少？ 解：沿程压力损失：ΔP λ=0.17 MPa所以P2＝P1－ΔPλ＝4－0.17＝3.83MPa第二章2-5设液压泵转速为950r/min，排量＝168mL/r，在额定压力29.5MPa和同样转速下，测得的实际流量为150L/min，额定工况下的总功率为0.87，试求：(1)泵的理论流量；(2)泵的容积效率；(3)泵的机械效率；(4)泵在额定工况下，所需电机驱动功率；(5)驱动泵的转速。
解：① q t＝V p n=168×950=159.6 L/min②ηv =q/q t=150/159.6=93.98%③ηm =η/ηv =0.87/0.9398=92.57%④ Pi=p q/η =29.5×106×150×10-3/（60×0.87）=84.77kw⑤ T=Pi/ω= Pi/（2лn）=852.1N.m第三章3-1 图示三种结构的液压缸，活塞和活塞杆直径分别为D，d，如进入液压缸的流量为q ，压力为p ，试分析各缸产生的推力，速度大小以及运动方向。
(完整版)液压与气压传动试题及答案【可修改文字】
可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。
2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。
区分这两种流动状态的参数是 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。
5．液压马达把 能转换成 能，输出的主要参数是 和 。
6．液压泵的容积效率是该泵 流量与 流量的比值。
7．液压缸的泄漏主要是由 和 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 。
9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。

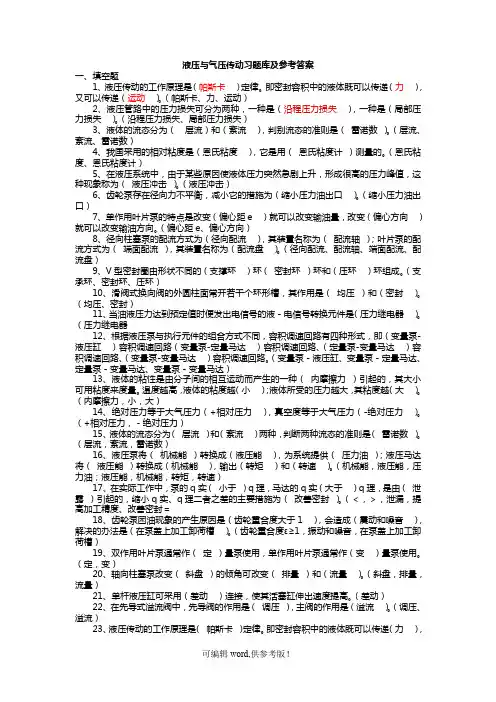

液压与气压传动-习题库及参考答案
液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。
即密封容积中的液体既可以传递（力），又可以传递（运动）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。
（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。
（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。
（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。
液压与气压传动考试题及答案
液压与气压传动考试题及答案一、单项选择题（每题2分，共20分）1. 液压传动中，将机械能转换为液体压力能的元件是（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：A2. 气压传动系统中，气源的净化装置不包括（）。
A. 油雾器B. 过滤器C. 干燥器D. 储气罐答案：D3. 在液压系统中，节流调速回路的特点是（）。
A. 压力损失小B. 流量调节范围大C. 功率损失大D. 系统效率高答案：C4. 液压系统中，溢流阀的主要作用是（）。
A. 调速B. 减压C. 溢流D. 顺序动作答案：C5. 气压传动中，气动三联件包括（）。
A. 过滤器、减压阀、油雾器B. 过滤器、减压阀、节流阀C. 过滤器、节流阀、油雾器D. 减压阀、节流阀、油雾器答案：A6. 液压系统中，换向阀的主要作用是（）。
A. 控制流量B. 控制压力C. 控制流向D. 控制速度答案：C7. 液压缸的输出力与输入压力的关系是（）。
A. 正比B. 反比C. 无关D. 非线性关系答案：A8. 气动系统中，气缸的输出力与输入压力的关系是（）。
A. 正比B. 反比C. 无关D. 非线性关系答案：A9. 液压系统中，减压阀的主要作用是（）。
A. 调速B. 减压C. 溢流D. 顺序动作答案：B10. 气压传动中，气动元件的密封材料通常不包括（）。
A. 橡胶B. 聚四氟乙烯C. 金属D. 塑料答案：C二、多项选择题（每题3分，共15分）11. 液压系统中，以下哪些元件属于执行元件（）。
A. 液压泵B. 液压缸C. 液压马达D. 液压阀答案：B、C12. 气压传动系统中，以下哪些元件属于控制元件（）。
A. 气缸B. 气阀C. 气源处理器D. 气动马达答案：B13. 液压系统中，以下哪些元件属于辅助元件（）。
A. 油箱B. 过滤器C. 油管D. 压力表答案：A、B、C、D14. 气压传动中，以下哪些元件属于气动执行元件（）。
A. 气缸B. 气动马达C. 气动控制阀D. 气源处理器答案：A、B15. 液压系统中，以下哪些元件属于控制元件（）。
(完整版)液压与气压传动试题库及答案.,推荐文档
液压与气压传动试题一、填空题（每空2分，共40分）1．液压传动中，压力决于___负载__________，速度决定于_____流量________。
2．液压传动中，_ 实际输出流量____和____泵的出口压力__相乘是液压功率3．我国生产的机械油和液压油采用_40o C时的运动粘度(mm2/s)为其标号。
4．管路系统总的压力损失等于_沿程压力损失_及__局部压力损失__之和。
5．方向控制阀的操纵方式有如下五种形式___手动式_、__机动式___、__电磁式____、_液动式、____电液动式_。
6．溢流阀、减压阀、顺序阀都有____直动式______和____先导式_______两种不同的结构形式7．进油路节流调速回路的功率损失由______溢流损失_________和______节流损失____两部分组成。
二、单选题（每小题2分，共20分）1．压力对粘度的影响是（ B ）A 没有影响B 影响不大C 压力升高，粘度降低D 压力升高，粘度显著升高2．目前，90%以上的液压系统采用（）A 合成型液压液B 石油型液压油C 乳化型液压液D 磷酸脂液3．一支密闭的玻璃管中存在着真空度，下面那个说法是正确的（）A 管内的绝对压力比大气压力大B管内的绝对压力比大气压力小C 管内的相对压力为正值D管内的相对压力等于零4．如果液体流动是连续的，那么在液体通过任一截面时，以下说法正确的是（ C ）A 没有空隙B 没有泄漏C 流量是相等的D 上述说法都是正确的5．在同一管道中，分别用Re紊流、Re临界、Re层流表示紊流、临界、层流时的雷诺数，那么三者的关系是（ C ）A Re紊流< Re临界<Re层流B Re紊流= Re临界=Re层流C Re紊流> Re临界> Re层流D Re临界<Re层流<Re紊流6．有卸荷功能的中位机能是（A）A H、K、M型B O、P、Y型C M、O、D型D P、A、X型7．顺序阀的主要作用是（ C ）A 定压、溢流、过载保护B 背压、远程调压C 降低油液压力供给低压部件D 利用压力变化以控制油路的接通或切断8．旁油路节流调速回路在（ A ）时有较高的速度刚度A 重载高速B 重载低速C 轻载低速D 轻载高速9．调速阀可以实现（D）A 执行部件速度的调节B 执行部件的运行速度不因负载而变化C 调速阀中的节流阀两端压差保持恒定D 以上都正确10．可以承受负值负载的节流调速回路是（ C ）A 进油路节流调速回路B旁油路节流调速回路C 回油路节流调速回路D 三种回路都可以填空题（每空1分，共25分）1．液体静压力沿内法线方向作用于承压面；静止液体内任意点的压力在(各个)方向相等。
2023年液压与气压传动习题库及参考答案
液压与气压传动习题库及参考答案三、选择题1、将发动机输入的机械能转换为液体的压力能的液压元件是（）。
A、液压泵B、液压马达C、液压缸D、控制阀A2、顺序阀是（）控制阀。
A、流量B、压力C、方向 B3、当温度升高时，油液的粘度（）。
A、下降B、增长C、没有变化 A4、单作用式叶片泵的转子每转一转，吸油、压油各（）次。
A、1B、2C、3D、4A5、变量轴向柱塞泵排量的改变是通过调整斜盘（）的大小来实现的。
A、角度B、方向C、A 和B都不是 A6、液压泵的理论流量（）实际流量。
A、大于B、小于C、相等A7、中位机能是（）型的换向阀在中位时可实现系统卸荷。
A、MB、PC、OD、YA8、减压阀控制的是（）处的压力。
A、进油口B、出油口C、A 和B都不是B10、当系统的流量增大时，油缸的运动速度就（）。
A、变快B、变慢C、没有变化A11、公称压力为6.3MPa的液压泵，其出口接油箱。
则液压泵的工作压力为（）。
A、6.3MPaB、0C、6.2Mpa B13、单杆活塞缸的活塞杆在收回时（）。
A、受压力B、受拉力C、不受力A14、在泵一缸回油节流调速回路中，三位四通换向阀处在不同位置时，可使液压缸实现快进—工进—端点停留—快退的动作循环。
试分析：在（）工况下，缸输出功率最小。
A、快进 B、工进 C、端点停留 D、快退C15、在液压系统中，（）可作背压阀。
A、溢流阀B、减压阀C、液控顺序阀A16、节流阀的节流口应尽量做成（）式。
A、薄壁孔B、短孔C、细长孔A17、要实现快速运动可采用（）回路。
A、差动连接B、调速阀调速C、大流量泵供油A18、在液压系统图中，与三位阀连接的油路一般应画在换向阀符号的（）位置上。
A、左格B、右格C、中格C19、大流量的系统中，主换向阀应采用（）换向阀。
A、电磁B、电液C、手动B20、为使减压回路可靠地工作，其最高调整压力应（）系统压力。
A、大于B、小于C、等于B23、流经固定平行平板缝隙的流量与缝隙值的（）成正比。
液压与气压传动习题与答案
第一章绪论1－1液压系统中的压力取决于〔〕，执行元件的运动速度取决于〔〕。
1－2液压传动装置由〔〕、〔〕、〔〕和〔〕四局部组成，其中〔〕和〔〕为能量转换装置。
1—3 设有一液压千斤顶，如图1—3所示。
小活塞3直径d＝10mm，行程h=20mm，大活塞8直径D=40mm，重物w＝50000N，杠杆l＝25mm，L＝500mm。
求：①顶起重物w时，在杠杆端所施加的力F；②此时密闭容积中的液体压力p；⑧杠杆上下动作一次，重物的上升量H；④如果小活塞上有摩擦力f l＝200N，大活塞上有摩擦力f2＝1000 N, 杠杆每上下动作一次，密闭容积中液体外泄0.2cm3至油箱，重新完成①、②、③。
图题1—3第二章液压油液2－1什么是液体的粘性？2－2粘度的表式方法有几种？动力粘度及运动粘度的法定计量单位是什么？2－3压力和温度对粘度的影响如何？2—4 我国油液牌号与50℃时的平均粘度有关系，如油的密度ρ＝900kg ／m 3，试答复以下几个问题：1)30号机油的平均运动粘度为( )m 2／s ；2〕30号机油的平均动力粘度为( )Pa ．s ；３) 在液体静止时，40号机油与30号机油所呈现的粘性哪个大？2—5 20℃时水的运动粘度为l ×10—6m 2／s ，密度ρ＝1000kg ／m 3；20℃时空气的运动粘度为15×10—6m 2／s ，密度ρ＝1.2kg ／m 3；试比拟水和空气的粘度( )(A)水的粘性比空气大；(B)空气的粘性比水大。
2—6 粘度指数高的油，表示该油 ( )(A)粘度较大；(B)粘度因压力变化而改变较大；(C) 粘度因温度变化而改变较小；(D) 粘度因温度变化而改变较大。
2—7 图示液压缸直径D=12cm ，活塞直径d＝11.96cm ，活塞宽度L ＝14cm ，间隙中充以动力粘度η=0.065Pa ·s 的油液，活塞回程要求的稳定速度为v＝0.5 m ／s ，试求不计油液压力时拉回活塞所需的力F 等于多少" 第三章 液压流体力学根底§ 3－1 静止流体力学3—1什么是液体的静压力？压力的表示方法有几种？压力的单位是什么？3—2在图示各盛水圆筒活塞上的作用力F ＝3000 N 。
(完整版)液压与气压传动习题库及参考答案
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。
解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
液压与气压传动测验库附参考完整答案
液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（局）。
（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
6、齿轮泵存在径向力不平衡，减小它的措施为（）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。
11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。
（+相对压力，－绝对压力）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。
（机械能，液压能，压力油；液压能，机械能，转矩，转速）17、在实际工作中，泵的q实（）q理，马达的q实（）q 理，是由（）引起的，缩小q实、q理二者之差的主要措施为（改善密封）。
2023年液压传动习题库及解答
液压与气压传动习题库及参照答案一、填空题1.液压传动旳工作原理是（）定律。
即密封容积中旳液体既可以传递（）, 又可以传递（）。
（帕斯卡、力、运动）2.液压管路中旳压力损失可分为两种, 一种是（）, 一种是（）。
（沿程压力损失、局部压力损失）3.液体旳流态分为（）和（）, 鉴别流态旳准则是（）。
（层流、紊流、雷诺数）4.我国采用旳相对粘度是（）, 它是用（）测量旳。
（恩氏粘度、恩氏粘度计）5.在液压系统中, 由于某些原因使液体压力忽然急剧上升, 形成很高旳压力峰值, 这种现象称为（）。
（液压冲击）6.齿轮泵存在径向力不平衡, 减小它旳措施为（）。
（缩小压力油出口）7、单作用叶片泵旳特点是变化（）就可以变化输油量, 变化（）就可以变化输油方向。
（偏心距e、偏心方向）8、径向柱塞泵旳配流方式为（）, 其装置名称为（）；叶片泵旳配流方式为（）, 其装置名称为（）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不一样旳（）环（）环和（）环构成。
（支承环、密封环、压环）10、滑阀式换向阀旳外圆柱面常开若干个环形槽, 其作用是（）和（）。
（均压、密封）11.当油液压力到达预定值时便发出电信号旳液－电信号转换元件是（）。
（压力继电器12.根据液压泵与执行元件旳组合方式不一样, 容积调速回路有四种形式, 即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13.液体旳粘性是由分子间旳互相运动而产生旳一种（）引起旳, 其大小可用粘度来度量。
温度越高, 液体旳粘度越（）；液体所受旳压力越大, 其粘度越（）。
（内摩擦力, 小, 大）14.绝对压力等于大气压力（）, 真空度等于大气压力（）。
（+相对压力, －绝对压力）15.液体旳流态分为（）和（）两种, 判断两种流态旳准则是（）。
（层流, 紊流, 雷诺数）16.液压泵将（）转换成（）, 为系统提供（）；液压马达将（）转换成（）, 输出（）和（）。
(完整版)液压与气压传动试题库及答案(很全)
试题库及参考答案一、填空题1．液压系统中的压力取决于（），执行元件的运动速度取决于（）。
（负载；流量）2．液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件）3．液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。
（层流；湍流；雷诺数）4．在研究流动液体时，把假设既（）又（）的液体称为理想流体。
（无粘性；不可压缩）5．由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。
（粘性；沿程压力；局部压力）6．液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。
通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7．通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。
（压力差；缝隙值；间隙）8．变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱塞泵）9．液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。
（大；小）10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、（与）、（与）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）11．外啮合齿轮泵的排量与（）的平方成正比，与的（）一次方成正比。
因此，在齿轮节圆直径一定时，增大（），减少（）可以增大泵的排量。
（模数、齿数；模数齿数）12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是（）腔，位于轮齿逐渐进入啮合的一侧是（）腔。
（吸油；压油）13．为了消除齿轮泵的困油现象，通常在两侧盖板上开（），使闭死容积由大变少时与（）腔相通，闭死容积由小变大时与（）腔相通。
液压与气压传动习题库及参考答案
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。
解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
(完整word版)《液压与气压传动》(第二版)课后习题答案
第一章1-1 某液压油在大气压下的体积是335010m -⨯，当压力升高后，其体积减少到3349.910m -⨯，取油压的体积模量为700.0K Mpa =，求压力升高值。
解： ''3343049.9105010110V V V m ---∆=-=⨯-⨯=-⨯643070010110 1.45010k V p Mpa V --∆⨯⨯⨯∆=-==⨯ 1- 3图示为一粘度计，若D=100mm ，d=98mm,l=200mm,外筒转速n=8r/s 时，测得转矩T=40N ⋅cm,试求其油液的动力粘度。
解：外筒内壁液体粘度：()()024222/2/2408 3.140.1 2.512/2224010410/0.1 3.140.2/2/24100.050.0490.0512.512pfD d a n D m sT T N m A DA D l d dy d dydy d D d P SuF μπτπμτμτμμτμμτμμ-==⨯⨯=⨯⨯=====⨯⨯⨯=⇒===-⨯-∴===⋅⎰⎰1-4图示一液压缸，其缸筒内径D ＝12厘米，活塞直径d ＝11.96厘米，活塞长度L ＝14厘米，若油的粘度μ＝0.065Pa.s ，活塞回程要求的稳定速度为v=0.5m/s ，试求不计油液压力时拉回活塞所需的力F 等于多少？解： F 力受到液体粘性的影响，根据液体的粘性有F=F f ＝μA(du /dy)其中， A 为活塞表面积，A ＝л d L又du /dy=v/h=v/{(D-d)/2}所以F ＝μA(du /dy)= μ×лdL × v/{(D-d)/2}=0.065×3.14×11.96×0.01×14×0.01×2 ×0.5/((12-11.96)×0.01)=8.54N1-5 如图所示，一具有一定真空不度的容器用一根管子倒置一液面与大气相通的水槽中，液体与大气相通的水槽中，液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=，试求容器内真空度。
液压与气压传动习题库及参考答案
5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。（液压冲击）
6、齿轮泵存在径向力不平衡，减小它的措施为（）。（缩小压力油出口）
7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。（偏心距e、偏心方向）
41、液压控制阀按其用途可分为（）、（）和（）三大类，分别调节、控制液压系统中液流的（）、（）和（）。（压力控制阀、流量控制阀、方向控制阀、压力、流量、方向）
42、节流调速回路按节流阀的位置不同可分为（）节流调速、（）节流调速和（）节流调速回路三种。（进油路、回油路、旁油路）
43、容积节流调速是采用（）供油，节流阀（调速阀）调速，（）的流量去适应（）的流量。（变量泵、变量泵、节流阀（调速阀））
17、在实际工作中，泵的q实（）q理，马达的q实（）q理，是由（）引起的，缩小q实、q理二者之差的主要措施为（）。（＜，＞，泄漏，提高加工精度、改善密封＝
18、齿轮泵困油现象的产生原因是（），会造成（），解决的办法是（）。（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）
19、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。（定，变）
67、液压阀按其用途不同分为（）控制阀、（）控制阀和（）控制阀。（压力、流量、方向）
68、比例阀可以通过改变输入电信号的方法对压力、流量进行（）控制。（连续）
69、液压基本回路就是能够完成某种特定控制功能的（）和管件的组成。（液压元件）
70、液压系统的压力取决于（）的大小。（负载）
71、为减小困油现象的危害，常在齿轮泵啮合部位侧面的泵盖上开（）。（卸荷槽）
(完整版)液压与气压传动考试题及答案
液压与气压传动考试题及答案一.单项选择题（每小题 2 分，共50 分）1.二位五通阀在任意位置时，阀芯上的油口数目为A .2 B.3 C.5 D.42.应用较广.性能较好，可以获得小流量的节流口形式为A . 针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3.调压和减压回路所采用的主要液压元件是A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4.-- 管多用于两个相对运动部件之间的连接，还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5.-- 是液压系统的储能元件，它能储存液体压力能，并在需要时释放出来供给液压系统。
A.油箱B.过滤器C. 蓄能器D.压力计6.能输出恒功率的容积调速回路是--A. 变量泵--- 变量马达回路B.定量泵--- 变量马达C.变量泵--- 定量马达 D.目前还没有7.溢流阀的作用是配合油泵等溢出系统中多余的油液，使系统保持一定的A.压力B.流量C.流向D.清洁度8.当环境温度较高时，宜选用粘度等级的液压油A.较低B.较高C.都行D.都不行9.能将液压能转换为机械能的液压元件是A.液压泵B.液压缸C.单向阀D.溢流阀10.下列压力控制阀中，哪一种阀的出油口直接通向油箱A.顺序阀B.减压阀C.溢流阀D.压力继电器11.液压系统的动力元件是--A.电动机B.液压泵C.液压缸D.液压阀12.活塞有效作用面积一定时,活塞的运动速度取决于A. 液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13.不能作为双向变量泵的是--A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14.在液压系统中用于调节进入执行元件液体流量的阀是A.溢流阀B.单向阀C.调速阀D.换向阀15.压力控制回路包括--A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16.液压系统中减压阀处的压力损失是属于A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17.柱塞泵是用于-- 系统中A.高压B.中压C.低压D.都不可以18.下列液压缸中可以进行差动连接的是A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19.Y 型.V 形密封圈在安装时，唇口应对应着压力的一侧A.高B.低C.都行D.无法确定20.下列换向阀的中位机能中，能对液压缸进行闭锁的是A.O 型B.H 型C.Y型D.P 型21.外啮合齿轮泵的特点有---A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力 C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22.单作用叶片泵-----A. 定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变，在重合时，可以获得稳定大流量C.可改变输油量，还可改变输油方向D.转子径向压力不平衡23.液压机床开动时,运动部件产生突然冲击的现象通常是A.正常现象，随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24.缸筒较长时常采用的液压缸形式是A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体，其压力值是A.柱塞式液压缸B.摆动式液压缸A. 前大后小B.各处相等C.前小后大D.不确定二．多项选择题（每小题 2 分，共10 分）1、液压传动系统中，常用的方向控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2 ．方向控制回路是-B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路3．液压传动系统中，常用的的压力控制阀是A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4 ． - 是速度控制回路A. 换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路 F.速度换接回路5. 液压系统中，常用的执行元件有A. 液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三．简答题（每小题 5 分，共10 分）1 ．容积泵基本的工作条件是？简述溢流阀在系统中的应用？四．计算题（12 分）1 ．如有图所示，一个液压泵驱动两个油缸串联工作。
（完整版）液压与气压传动课后习题答案
（完整版）液压与⽓压传动课后习题答案《液压与⽓压传动》习题解答第1章液压传动概述１、何谓液压传动？液压传动有哪两个⼯作特性？答：液压传动是以液体为⼯作介质，把原动机的机械能转化为液体的压⼒能，通过控制元件将具有压⼒能的液体送到执⾏机构，由执⾏机构驱动负载实现所需的运动和动⼒，把液体的压⼒能再转变为⼯作机构所需的机械能，也就是说利⽤受压液体来传递运动和动⼒。
液压传动的⼯作特性是液压系统的⼯作压⼒取决于负载，液压缸的运动速度取决于流量。
２、液压传动系统有哪些主要组成部分？各部分的功⽤是什么？答：⑴动⼒装置：泵，将机械能转换成液体压⼒能的装置。
⑵执⾏装置：缸或马达，将液体压⼒能转换成机械能的装置。
⑶控制装置：阀，对液体的压⼒、流量和流动⽅向进⾏控制和调节的装置。
⑷辅助装置：对⼯作介质起到容纳、净化、润滑、消声和实现元件间连接等作⽤的装置。
⑸传动介质：液压油，传递能量。
３、液压传动与机械传动、电⽓传动相⽐有哪些优缺点？答：液压传动的优点：⑴输出⼒⼤,定位精度⾼、传动平稳，使⽤寿命长。
⑵容易实现⽆级调速，调速⽅便且调速范围⼤。
⑶容易实现过载保护和⾃动控制。
⑷机构简化和操作简单。
液压传动的缺点：⑴传动效率低，对温度变化敏感，实现定⽐传动困难。
⑵出现故障不易诊断。
⑶液压元件制造精度⾼，⑷油液易泄漏。
第２章液压传动的基础知识1、选⽤液压油有哪些基本要求？为保证液压系统正常运⾏，选⽤液压油要考虑哪些⽅⾯？答：选⽤液压油的基本要求：⑴粘温特性好，压缩性要⼩。
⑵润滑性能好，防锈、耐腐蚀性能好。
⑶抗泡沫、抗乳化性好。
⑷抗燃性能好。
选⽤液压油时考虑以下⼏个⽅⾯，⑴按⼯作机的类型选⽤。
⑵按液压泵的类型选⽤。
⑶按液压系统⼯作压⼒选⽤。
⑷考虑液压系统的环境温度。
⑸考虑液压系统的运动速度。
⑹选择合适的液压油品种。
2、油液污染有何危害？应采取哪些措施防⽌油液污染？答：液压系统中污染物主要有固体颗粒、⽔、空⽓、化学物质、微⽣物等杂物。
(完整word版)液压与气压传动_习题库及参考答案
液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。
即密封容积中的液体既可以传递（力），又可以传递（运动）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。
（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。
（压力继电器12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。
（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
五、计算题1、某泵输出油压为10MPa，转速为 1450r/min ，排量为 200mL/r ，泵的容积效率为Vp=0.95，总效率为p=0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：p p qpppqtp VpppVPnp Vp10200 10 3 14500.95POP60606045.9KW60POp45.9Pip51KW电机所需功率为：p0.92、已知某液压泵的转速为 950r/min ，排量为 V P=168mL/r ，在额定压力 29.5MPa 和同样转速下，测得的实际流量为 150L/min ，额定工况下的总效率为 0.87，求：（1）液压泵的理论流量 q t；（2）液压泵的容积效率ηv；（3）液压泵的机械效率ηm；（4）在额定工况下，驱动液压泵的电动机功率P i；（5）驱动泵的转矩 T。
解：（ 1） q t=V n=950× 168÷ 1000=159.6L/min（2）ηv=q/q t =150/159.6=0.94 ；（3）ηm=0.87/0.94=0.925（4） P i =pq/(60 × 0.87)=84.77kW ；（5） T i=9550P/n=9550 ×84.77/950=852Nm3、已知某液压泵的输出压力为 5MPa ，排量为 10mL/r ，机械效率为 0.95，容积效率为 0.9，转速为 1200r/min ，求：（1）液压泵的总效率；（2）液压泵输出功率；（3）电动机驱动功率。
解：（ 1）η =ηVηm=0.95 × 0.9=0.855（2）P=pq ηv/60=5 × 10× 1200 ×0.9/(60× 1000)= 0.9kW（3）P i=P/η =0.9/(0.95 × 0.9)=1.05kW4、如图，已知液压泵的输出压力 p p=10MPa ，泵的排量 V P＝10mL ／r，泵的转速 n P＝ 1450r ／ min ，容积效率ηPV=0.9，机械效率η Pm=0.9；液压马达的排量V M＝10mL／r，容积效率η MV =0.92，机械效率η Mm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa，其它损失不计，试求：（1）泵的输出功率；（2）驱动泵的电机功率；（3）马达的输出转矩；（4）马达的输出转速；解：（ 1）P po=p p q p=p p V p n pηPV=10 ×10× 10- 3× 1450× 0.9/60=2.175KW（2）P Pi =P Po/ηp= P Po/(ηPVηMm )=2.69KWP M =P P- P=10-0.5=9.5MPa（3）T M =p M V MηVM /2π =9.5 ×10× 0.9/2π=13.6Nm（4） n M =-n p V pηPVηMV /V M =1450 × 10× 0.9× 0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G 的活塞浸在液体中，并在力 F 的作用下处于静止状态。
若液体的密度为ρ，活塞浸入深度为h，试确定液体在测压管内的上升高度x。
解：设柱塞侵入深度h 处为等压面，即有(F+G)/( π d2/4)= ρ g(h+x)导出： x=4(F+G)/( ρ gπ d2)-h6、已知液压马达的排量V M=250mL/r ；入口压力为9.8Mpa ；出口压力为0.49Mpa ；此时的总效率ηM =0.9；容积效率ηVM =0.92；当输入流量为22L/min 时，试求：（1）液压马达的输出转矩 (Nm) ；（2）液压马达的输出功率 (kW) ；（3）液压马达的转速 (r/min) 。
解：（ 1）液压马达的输出转矩T M =1/2π·Δ p M· V M·ηMm =1/2π× (9.8－ 0.49)× 250× 0.9/0.92=362.4Nm ·（ 2）液压马达的输出功率P MO = p M· q M·ηM /612=(9.8 － 0.49)× 22×0.9/60=3.07kw （ 3）液压马达的转速n M =q M·ηMV /V M =22 × 103× 0.92/250=80.96r/min7、下图为两结构尺寸相同的液压缸， A 1=100cm 2， A 2=80cm 2， p1=0.9Mpa ，q1=15L/min 。
若不计摩擦损失和泄漏，试求：（1）当两缸负载相同 (F1=F2)时，两缸能承受的负载是多少？（2）此时，两缸运动的速度各为多少？解：列方程：P 1 A 1 P 2 A 2 F 2P 2 A 1F 2F 1 F 2联合求解得 p 2=0.5MPa ， F 1=F 2=5000Nv 1=q 1/A 1=0.025m/s ； v 2A 1=v 1 A 2， v 2=0.020m/s8、如图所示三种形式的液压缸，活塞和活塞杆直径分别为D 、d ，如进入液压缸的流量为q ，压力为 P ，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
dDdDd DPqP qPqa) b) C)2 2V4q 答：（ a ）Fp(Dd )2d 2 )；缸体向左运动4 ；( DFpd 2 V 4q（ b ）答：4 ；d 2 ；缸体向右运动Fpd 2 V 4q （ c ）答：4 ；d 2 ；缸体向右运动9、如图所示液压回路，已知液压泵的流量q p =10L/min ，液压缸无杆腔活塞面积A 1 =50cm 2，有杆腔活塞面 积 A 2=25cm 2，溢流阀调定压力 P P =2.4Mpa ，负载 F L =10000N ，节流阀通流面积 A T = 0.01cm 2，试分别求回路中活塞的运动速度和液压泵的工作压力。
（设 C d = 0.62 ，ρ = 870kg/m 3，节流阀口为薄壁小孔。
）答，以题意和图示得知：因工作压力： P P = 2.4MpaF L =10000NP · A =F1 1 L1L1 -4)=2 MPaP = F / A =10000/(50 × 10节流阀的压差： P = P 1=2 MPaq C d A T2 P10 42 2 10 60.620.01节流阀的流量：=870=4.2× 10-2 m 3 /sq p q 10 103/ 60 4.2 10 2A 1活塞的运动速度： V ==50 10 4=150cm/min有泵的工作压力： P Ⅰ= P P = 2 Mpa 活塞的运动速度： V =150 cm/min10、如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积1=100cm 2，有杆腔面积 A 22，A=80cm液压缸 1 输入压力 P 1=0.9Mpa ，输入流量 q 1=12L/min ，不计力损失和泄漏， 试计算两缸负载相同时 （ F 1=F 2）， 负载和运动速度各为多少？11221v1v2FFA 2P qP112答：以题意和图示得知：P 1· A 1=F 1+P 2· A 2P 2· A 1=F 2因： F 1=F 2 所以有： P 1· A 1 = P 2· A 2+P 2·A 1P 1 A 10.9 100 10故： P 2=A 1A 2 (100 80) 104 4= 0.5（ MPa ）F 1=F 2 = P 2· A 1=0.5× 100× 10-4× 106=5000 （ N ） V 1=q 1 /A 1= (10 ×10-3 )/ (100 × 10-4 )=1.2（ m/min ） q 2=V 1 ·A 2V 2= q 2/ A 1= V 1· A 2/ A 1=0.96 （ m/min ）因此，负载为 5000（ N ）；缸 1 的运动速度 1.2（ m/min ）；缸 2 的运动速度 0.96（ m/min ）。
11、如图所示液压系统，负载 F ，减压阀的调整压力为 P j ，溢流阀的调整压力为 P y ，P y > P j 。
油缸无杆腔有效面积为 A 。
试分析泵的工作压力由什么值来确定。
解：泵的工作压力P=012、如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积 A 1=100cm 2，A 2=80cm 2，液压泵的流量 q p =0.2*10 -3 m 3/s ， P 1=0.9Mpa ，负载 F 1= 0，不计损失，求液压缸的负载F 2 及两活塞运动速度 V 1，V 2。
V 2=q2 / A 2=0.02*80*10 -4/100*10 -4=0.16 m/sP2=F2 / A 1P1 A 1= P2 A2+F1F1=0；P2= P1 A 1 /A 2=1.125MPaF2= P2 A1=112.5N13、如图所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压？解：能实现 3 级调压 , 各溢流阀的调整压力应满足P y1> P y2和 P y1>P y314、分析下列回路中个溢流阀的调定压力分别为pY1=3MPa ， p=2MPa ， p=4MPa，问外负载无穷大时，Y2Y3泵的出口压力各位多少？解：（ a） p = 2MPa ；（ b） p = 9MPa；（ c） p = 7MPa15、图示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时 A 、B 点的压力各为多少？（ 1）液压缸活塞杆伸出时，负载压力p L =4MPa 时；（ 2）液压缸活塞杆伸出时，负载压力p L =1MPa 时；（ 3）活塞运动到终点时。
答：（ 1） p A=4MPa ；p B =4MPa ；（2） p A =1MPa； p B =3MPa ；16、图示回路，溢流阀的调整压力为 5MPa ，减压阀的调整压力为 1.5MPa ，活塞运动时负载压力为 1MPa ，其它损失不计，试分析：（ 1）活塞在运动期间 A 、B 点的压力值。
（ 2）活塞碰到死挡铁后 A 、 B 点的压力值。
（ 3）活塞空载运动时 A 、B 两点压力各为多少？答：（ 1） p A =1MPa ；p B =1MPa（ 2） p A =1.5MPa ； p B =5MPa（ 3） p A =0MPa ；p B =0MPa18、夹紧回路如下图所示，若溢流阀的调整压力 p1＝ 3Mpa 、减压阀的调整压力 p2＝ 2Mpa ，试分析活塞空载运动时 A 、B 两点的压力各为多少？减压阀的阀芯处于什么状态？工件夹紧活塞停止运动后， A 、B 两点的压力又各为多少？此时，减压阀芯又处于什么状态？答：当回路中二位二通换向阀处于图示状态时，在活塞运动期间，由于活塞为空载运动，并忽略活塞运动时的摩擦力、惯性力和管路损失等，则 B 点的压力为零， A 点的压力也为零（不考虑油液流过减压阀的压力损失）。
