成套配电柜基础知识
配电柜安装接线基础知识大全
成套安装接线基础知识培训教材培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。
高低压成套设备培训
2023-11-11•高低压成套设备基础知识•高低压成套设备的安装与调试•高低压成套设备的维护与检修•高低压成套设备的运行管理•高低压成套设备的安全防护与节能技术目•培训课程安排与学习资源介绍录01高低压成套设备基础知识定义高低压成套设备是指将高低压电气设备及配套元器件组合在金属封闭空间内，具有相对独立功能和一定防护等级的成套设备。
分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。
高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。
工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。
高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。
性能指标主要包括操作性能、热性能、机械性能、电性能等。
02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。
高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。
基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。
接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。
调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。
调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。
高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。
高低压成套电气设备一次、二次安装接线基础知识
高低压成套电气设备一次、二次安装接线基础知识高低压成套电气设备是现代化工业、农业、交通、能源等领域必不可少的设备，也是发展现代化工业生产的核心设备之一。
在高低压成套电气设备的安装中，接线是重要的一环。
本文将介绍高低压成套电气设备一次、二次安装接线的基础知识。
一、高低压成套电气设备的概述高低压成套电气设备是由高压主电路、低压配电系统、控制保护系统、电源系统和通信信号系统等多个方面的设备集中于一体的设备。
在工矿企业、供电所、房地产和大型商场等各类场合都有应用。
二、高低压成套电气设备的组成高低压成套电气设备的组成是相对固定的，通常包含以下几个方面：1. 高压主电路高压主电路由高压设备组成。
高压设备一般包括高压隔离开关、电缆分接箱、变压器和高压断路器等。
高压主电路一般选择10KV和35KV电压等级两种。
2. 低压配电系统低压配电系统是高低压成套电气设备中最重要的组成部分，通常包括低压断路器、电力电容器、电动机、配电变压器和低压电动机控制中心等。
3. 控制保护系统控制保护系统是高低压成套电气设备中最为复杂的部分之一，主要包括控制与信号设备、保护设备，以及通信、监测、测量和调节装置等。
4. 电源系统电源系统主要提供高低压成套电气设备运行所需的电源电源设备，通常包括备用电源设备和常规电源设备。
5. 通信信号系统通信信号系统一般采用现代化的计算机网络通信系统，提供强大的通信数据传输功能。
三、高低压成套电气设备一次安装接线高低压成套电气设备一次安装接线包括变压器进线和低压母线接线。
1. 变压器进线接线变压器进线接线主要是为了将变压器与总进线配电构成电气系统。
变压器进线通过开关柜，选择进入所需的备用变压器，在其中按照电缆规格进行接线，其中断路器和接地开关在必要时需要设置。
2. 低压母线接线低压母线一般位于低压母线室内，它是连接变压器和低压配电柜之间的母线。
低压母线接线需要按照标准规范进行，接线时要注意接线，确保接触良好，不得出现漏接、短路现象。
配电基础知识
1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
3.配电柜(盘)元件基础知识要点
3. 配电柜(盘)元件基础知识要点1. 概述配电柜(盘)是一个电气控制系统中的核心部分，主要用于为电气设备提供电源和配电。
在配电柜(盘)中，元件扮演着重要的角色。
元件是指配电柜(盘)中所包含的电气元件，如断路器、接触器、继电器、电源、指示灯等。
元件的选型和布局是配电柜(盘)设计中的重要一环，合理的选型和布局能确保配电柜(盘)的安全可靠、易用易维护。
2. 具体内容在配电柜(盘)元件的选型和布局中，需要考虑以下几个要素：2.1 电源模块电源模块是配电柜(盘)中最核心的部分，其作用是提供电源给电气设备。
电源模块的选型需要根据输出功率、效率、可靠性等多方面考虑，常用的电源模块有直流电源和交流电源，其中交流电源又可分为单相交流电源和三相交流电源。
2.2 断路器断路器是用于保护电路的一种开关，可以在电路出现故障时迅速切断电路，以保护设备和人员的安全。
断路器的选型需要根据电路的额定电压、额定电流、断电能力等多方面考虑，常用的断路器有空气断路器、真空断路器和油浸式断路器等。
2.3 接触器接触器是电气控制系统中一种用于控制电路开关的电器元件。
接触器的选型需要根据额定电压、额定电流、额定操作频次等多方面考虑，常见的接触器有电磁接触器、热继电器和时间继电器等。
2.4 继电器继电器是一种电器元件，用于在电路中实现电信号到电路控制信号的转换。
继电器的选型需要考虑控制电压、触点负载容量、复归方式等多方面要素，常用的继电器有低功耗继电器、静态继电器和磁簧继电器等。
2.5 电阻器、电容器、电感器电阻器、电容器和电感器是电气控制系统中常用的元件，它们可以起到限流、滤波、稳压、调节电流等多种作用。
元件的选型需要考虑元件的额定电压、额定电容等参数，还需要考虑应用环境等因素。
2.6 指示灯、按钮、开关指示灯、按钮、开关是配电柜(盘)中常用的控制元件。
它们常用于设备开关、状态显示等场合。
这些元件的选型需要根据控制电压、环境条件、外形尺寸等要素考虑。

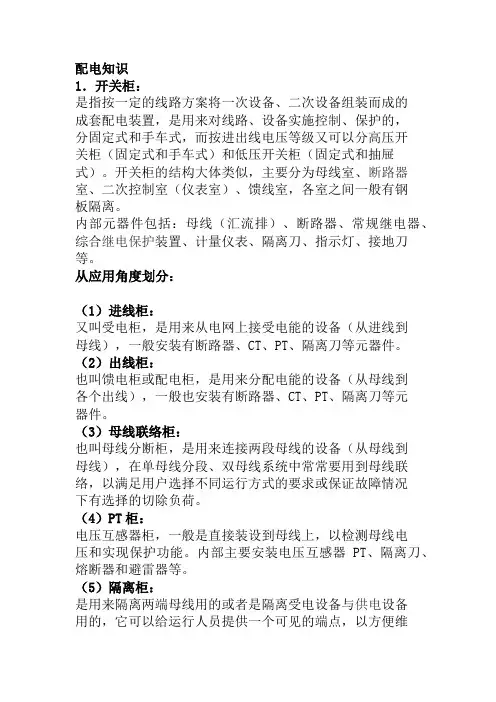

配电基础知识
配电知识1．开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：（1）进线柜：又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
（2）出线柜：也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
（3）母线联络柜：也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
（4）PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
（5）隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
（6）电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
成套开关设计：开关柜知识培训
确保工作区域安全
在安装开关柜前，应确保工作区 域安全，包括清理杂物、移除障
碍物等。
检查设备完整性
仔细检查开关柜的外观，确保没有 损坏或缺陷，并核对设备清单，确 保所有附件和零件齐全。
遵循电气安全规定
遵循国家和地方的电气安全规定， 确保开关柜的安装符合相关标准。
安装步骤与调试方法
EPLAN
专门用于电气工程设计的软件，支持 电气元件的库管理和项目管理系统。
SolidWorks
用于3D建模和机械设计的软件，可 进行开关柜的结构设计和优化。
ANSYS Maxwell
用于电磁场分析的软件，可对开关柜 的电磁性能进行仿真和优化。
开关柜的制造工艺与
04
质量控制
制造工艺流程
原材料采购
成套开关设计开关柜知 识培训
contents
目录
• 成套开关设备概述 • 开关柜基础知识 • 成套开关设备的设计原则与流程 • 开关柜的制造工艺与质量控制 • 开关柜的安装、调试与维护 • 案例分析与实践操作
成套开关设备概述
01
成套开关设备的定义与分类
定义
成套开关设备是指将一次电路的元件及相关二次电路元件、辅助元件、结构件 等按照规定的要求组装在封闭或半封闭的金属柜体内，具有相应防护性能和能 进行可靠电气连接的电气设备。
关键工艺技术解析
焊接技术
采用合适的焊接方法和工 艺参数，确保焊接质量稳 定可靠，无虚焊、漏焊现 象。
喷塑与喷漆技术
采用环保型涂料，控制喷 涂厚度、均匀度等参数， 确保表面处理质量。
组装与调试技术
严格按照设计图纸和工艺 要求进行组装和调试，确 保电气性能和机械性能符 合标准。
高、低压配电柜基础知识培训资料
1. 什么是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或经过高阻抗接地。
负载侧电气设备进行接地保护的保护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为一般的电力负荷。
4. 什么是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮很强温度很高。
5. 什么是变电所？答：是担负着从电力系统接受电能，经过变压（升压或降压），然后再配电的任务的供电枢纽。
6. 什么是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：主要作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,可以减少线路损耗，提高送电经济性，达到远距离送电的目的，而降压则能满足各级使用电压的用户需要。
8. 变压器各主要参数是什么？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 什么叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 什么叫涡流？涡流的产生有哪些害处？答：当交流电流通过导线时，在导线周围会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，很像水的旋涡，所以称作涡流。
涡流不但会白白损耗电能，使用电设备效率降低，而且会造成用电器（如变压器铁芯）发热，严重时将影响设备正常运行。
高低压成套设备基础知识
高低压成套设备基础知识高低压成套配电装置,又称成套开关设备或开关柜。
是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备，它用于配电系统，作接受与分配电能之用。
对线路进行控制、测量、保护及调整。
主要有高、低压开关柜，箱变等1. 开关柜的特点(a) 开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物随意进入而影响供电的质量。
(b) 开关柜独立性好，能有效的防止因电路等故障使事故扩大。
(c) 开关柜联锁比效比较可靠、全面、安全性能高。
(d) 便于运输和安装。
(e) 能与微机结合，实现自动化管理。
(f) 开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接地。
2. 开关柜的分类(a) 按柜体的结构特点分为开启式和封闭式两种。
开启式柜体结构简单，造价低，一次元件之间一般不隔开，母线外露。
封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的安全，可以防止事故的扩大，但造价要高。
(b) 按一次电器元件固定的特点分为固定式和手车式。
固定式柜体一次元件安装完后，位置是不动的，但检修较为不便，而手车式的柜体断路器及操动机构全部在手车上（有时包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。
(c) 按电压等级分为低压、及高压开关柜(d) 按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温热带、高原型）3. 柜体3.1柜体外形尺寸的允许偏差见表7（等于JB/T6753.4中4.1表1的A级）表7 柜体外形尺寸的允许偏差3.2结构间隙差结构间隙指结构外表的结构要素之间如门与门、门与其它结构要素之间形成的同一间隙或平行间隙。
其差值见表8表8 结构间隙差3.3面板、侧板、门板等板类构件平面度的一般公差，为任意平方米小于3mm。
面板通常小于1.5mm。
成套电气设备基础知识培训
成套开关设备基础知识培训2019年3月1、成套开关设备（或称成套电器）概念成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。
成套开关设备可分为：1、低压成套开关设备2、高压开关柜封闭式组合电器（GIS）3、SF64、预装式变电站2、电力系统电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。
电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。
由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。
各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。
这样的网络就称为"电力网”。
2、直流电与交流电直流电（英文:Direct Current，简称DC），是指向和时间不作期性变化的电流，但电流大小可能不固定，而产生波形。
直流电工作的供用电系统成为直流供电系统。
交流电（英文:AlternatingCurrent，简写AC）是指大小和向都发生期性变化的电流，因为期电流在一个期的运行平均值为零，称为交变电流或简称交流电。
交流电工作的供用电系统成为交流供电系统。
3、开关电器的作用开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。
4、电气性能参数额定电压——电力系统或电气设备所允的最大电压值。
我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。
额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允长期通过的最大工作电流。
额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。
低压成套设备基础知识
设备在短路情况下能够承受的电流值。
机械性能参数
外形尺寸
设备的长、宽、高尺寸。
重量
设备的总重量。
安装方式
设备的安装方式和要求。
防护等级
设备对外部环境条件的防护能 力。
环境性能参数
工作温度范围
设备正常工作的温度范围。
抗电磁干扰能力
设备对电磁干扰的抵抗能力。
湿度范围
设备正常工作的湿度范围。
防震性能
THANK YOU
感谢聆听
日常维护保养
定期清洁
定期对设备进行清洁，保持设 备外观整洁，防止灰尘、污垢 对设备造成损害。
检查紧固件
定期检查设备的紧固件是否松 动，如螺丝、螺母等，确保设 备结构稳定。
润滑保养
根据设备需要，定期对设备进 行润滑保养，保证设备正常运 转。
常见故障与排除方法
电源故障
检查电源是否正常，如有问题及时修复或更换电源部 件。
电力系统中的低压成套设备通常包括低压配电柜、 低压开关柜、低压无功补偿装置等。
建筑配电系统中的应用
在建筑配电系统中，低压成套 设备主要用于接收、分配和调 节电能，为建筑物内的各种用 电设备提供可靠的电源。
建筑配电系统中的低压成套设 备通常包括低压配电柜、低压 配电箱、低压断路器等。
低压成套设备在建筑配电系统 中的应用能够提高建筑物的能 源利用效率，降低能耗，同时 保障建筑物内用电设备的安全 运行。
低压成套设备基础知识
目
CONTENCT
录
• 低压成套设备概述 • 低压成套设备的应用 • 低压成套设备的性能参数 • 低压成套设备的安全与维护 • 低压成套设备的未来发展
01
低压成套设备概述
10kV开关柜基础知识培训
开关柜维护与检修
• 检修与维护 • 除对断路器柜的维护项目外，还应对熔断器及其接触面和二次回路进行维护和检修 • 电压互感器柜的检修和维护 • 除对断路器柜的维护项目外，还应对熔断器及其接触面和二次回路进行维护和检修 • 清扫 • 开关柜应定期进行清扫，以保持绝缘件、导电件表面的清洁。清扫应在开关柜一、二次
保护跳闸压板：退出后，当负荷设备出现故障时，综保装置只会发出报警信号，但不会使
断路器跳闸。停送电操作中一般不需要变动，正常运行中应保持投入状态。：退出后， 当负荷设备出现故障时，综保装置只会发出报警信号，但不 会使断路器跳闸。停送电操作中一般不需要变动，正常运行 中应保持投入状态。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
开关柜联锁
开关柜联锁包括机械联锁，电气联锁。开关柜设有完善的联锁结构，以保证操作本身的正确 和操作者的人身安全。 （一）手车位置与断路器（组合电器）的联锁 1、只有当手车上的断路器（组合电器）处于分闸状态时，手车底盘车内阻止手车移动的联锁才 能解锁，手车才能离开断开位置／试验位置或工作位置。 2、只有当手车锁定在断开位置／试验位置或工作位置时，手车上的电气控制回路才能接通，同 时手车底盘车内阻止断路器（组合电器）合闸的联锁才能解锁，断路器（组合电器）才能合闸。 3、 当手车处于中间位置时，断路器（组合电器）的电气合闸回路和合闸机械传动系统均被闭 锁，断路器（组合电器）不能合闸。
奉献清洁能源 构建和谐企业 Build a harmonious enterprise dedicated clean energy
配电基础知识汇总
配电知识开关柜：是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室（仪表室）、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分01进线柜又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。
02出线柜也叫馈电柜或配电柜，是用来分配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。
03母线联络柜也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
04PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
05隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
06电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组；在断电后的一定时间内（根据电容器组的容量大小而定，如：1分钟），不允许重新合闸，以免产生过电压损坏电容器。
高、低压配电柜基础知识
高、低压配电柜基础知识1. 啥是TT 、IN 、IT 系统？答：TT 方式是指将电气设备的金属外壳直截了当接地的爱护系统，称为爱护接地系统，也称TT 系统。
TN 方式是将电气设备的金属外壳与工作零线相接的爱护系统，称作接零爱护系统，用TN 表示。
IT 方式是电源侧没有工作接地，或通过高阻抗接地。
负载侧电气设备举行接地爱护的爱护系统。
2. 我国电网的标准频率是多少？答：为50Hz，又叫工频。
3. 电力负荷的分级？重大损者。
二级负荷：二级负荷为中断供电将在政治、经济上造成较大损失者，三级负荷：三级负荷为普通的电力负荷。
4. 啥是电弧?答：电弧是电气设备运行中产生的一种物理现象,其特点是光亮非常强温度非常高。
5. 啥是变电所？答：是担负着从电力系统同意电能，通过变压（升压或落压），然后再配电的任务的供电枢纽。
6. 啥是相电压、相电流？线电压、线电流？答：在三相四线电路中相线与中线的电压为相电压；任意两相线间的电压为线电压；线电压是相电压的√3倍。
流过各相负载的电流为相电流；流过相线中的电流为线电流。
答：要紧作用是变换电压，以利于功率的传输。
在同一段线路上,传送相同的功率, 电压经升压变压器升压后，线路传输的电流减小,能够减少线路损耗，提高送电经济性，达到远距离送电的目的，而落压则能满脚各级使用电压的用户需要。
8. 变压器各要紧参数是啥？答：（1 ）额定电压；（2 ）额定电流；（3 ）额定容量；（4 ）空载电流；（5 ）空载损耗；（6 ）短路损耗；（7 ）阻抗电压；（8 ）绕组连接图、相量图及连接组标号。
9. 啥叫短路电流的热效应？答：在电路发生短路时，极大的短路电流将使导体温度迅速升高，称之为短路电流的热效应。
10. 啥叫涡流？涡流的产生有哪些害处？答：当交流电流经过导线时，在导线身边会产生交变的磁场。
交变磁场中的整块导体的内部会产生感应电流，由于这种感应电流在整块导体内部自成闭合回路，非常像水的旋涡，因此称作涡流。
高压开关柜基础知识
高压开关柜基础知识高压开关柜基础知识2011年04月09日一、基本概念1.开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
2.高压开关设备：主要用于发电、输电、配电和电能转换的高压开关以及和控制、测量、保护装置、电气联结（母线）、外壳、支持件等组成的总称。
3.开关柜防护要求中的“五防”：防止误分误合断路器、防止带电分合隔离开关、防止带电合接地开关、防止带接地分合断路器、防止误入带电间隔。
4.母排位置相序对应关系：表1-1 相别漆色母线安装相互位置垂直水平引下线 A相黄上远左 B 相绿中中中 C相红下近右 5.防护等级:外壳、隔板及其他部分防止人体接近带电部分和触及运动部件以及防止外部物体侵入内部设备的保护程度。
表1-2 防护等级简称定义 IP1X 防止直径大于50mm的物体 1.防止直径大于50mm的固体进入壳内；2.防止人体某一大面积部分（如手）意外触及壳内带电部分或运动部件 IP2X 防止直径大于12.5mm的物体 1.防止直径大于12.5mm的固体进入壳内；2.防止手触及壳内带电部分或运动部件 IP3X 防止直径大于2.5mm的物体 1.防止直径大于2.5mm的固体进入壳内；2.防止厚度(直径)大于2.5mm工具或金属线触及柜内带电部分或运动部件IP4X 防止直径大于1mm的物体 1.防止直径大于1mm的固体进入壳内；2.防止厚度(直径)大于1mm工具或金属线触及柜内带电部分或运动部件 IP5X 防尘 1.能防止灰尘进入达到影响产品的程度；2.完全防止触及柜内带电部分或运动部件 IP6X 尘密 1.完全防止灰尘进入壳内；2.完全防止触及柜内带电部分或运动部件二、开关柜的主要特点：1.有一、二次方案,这是开关柜具体的功能标志,包括电能汇集、分配、计量和保护功能电气线路。
成套电气设备基础知识
构前装安在便以�构结的部内解理须必时装安�途用、格规、号型的件器元要主 �装安面对面或装安排一、 �墙离墙靠有�式形列排、况状装安的备设、 � 线 出缆 电线出、空架�式方与案方的路线出进、式形与案方合组的路电主楚清解了。数 参术技的应相等能性、用作、号符、号型的件元器电及用作、式形、号型、称名 的形图器电用应会懂看能须必工员及员人术技的家厂产生备设套成个一为作 。铃电用采号信告预�等叭喇电、笛电、器鸣蜂用采号信故事如�备设号信的响 音同不用采可号信告预、号信故事。等点地的生发故事、质性、别类的故事示指 可号信光灯�意注员人作操或班值起唤可号信响音�成组来号信响音和号信光灯 由般一号信故事和号信告预故事�号信故事为号信出发所闸跳已关开动自�生发 经已障故的统系或备设当�统系号信告预故事称号信的出发所度程重严的行运能 不刻即统系 或备设成造未尚但�高升度温备设、荷负过度轻、障故地接相一中统 系相三。地接不点性中、良不缘绝如�况情常正不些某或兆预故事些某现出统系 或备设器电当�号信央中称又下况情些某在号信故事。备设号信故事与备设号信 告预故事括包备设号信故事。态状止停与行运备设�示指臵位断通有并�示指源 电于用常牌示光。灯号信的色颜同不为般一备设号信行运常正。等备设号信挥指 、备设号信故事、备设号信、备设示显行运常正为分般一类种其�备设号信 。等表度电、表仪算积、式点打、式录笔有 式方录记其。表仪的量电为转量电非将换变过经或量电录记来用�表仪录记 。等位相、率功、压电、流电�有表仪示指 。表率频有装要需 控上以除�等 21WL、5WL 关开能万、关开、钮按制控如�关开主断切、通接来 用要主用作其�关开制控了不少�外器电继除路回护保�中路回助辅制控在 。器电继的示显统系号信于用作或号信出发来用�器电继号信�器电 继的大放号信将或量数号信加增来用�器电继间中�器电继的开断或合闭而 �柜附装门后有否是即� 。案方的产生体柜和式方线 出进虑考需必中程过产生在家厂便以�纸图的系关互相其和式方装安、臵位面平 的备设器电种各明表它�纸图的考参需必厂备设器电套成们我是就也�据依要重 的装安器电行进是�纸图的臵布面平路线与备设器电种各明表是图臵布面平 还说来机电发对�表仪算积、表仪录记、表仪示指、表仪工电有还�件元护保制
低压配电(柜)基础知识
低压配电（柜）基础知识有关成套设备型号含义：低压BSL：B表示低压；S表示双面维护；L表示动力。
GGD：G1表示交流低压配电屏；G2表示元件固定、固定接线；D表示电力用柜。
动力箱XL—10，X—箱式结构；L—动力配电；F—防尘；M—照明；R—嵌入式；W—户外。
GG—1A，GG：固定式高压开关柜。
XGN：X—箱式开关柜；G—固定式；N—户内装置。
有关国家标准含义：GB—国家标准；JG—建筑工业标准；DL—电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“J、Z”、AC、DC、（+、—），交流额定电压有380V、220V、10KV、6KV，简称低压、高压。
电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：U：电压，单位“V”I：电流，单位“A”R：电阻，单位“Ω”U：额定电压UE：额定工作电压UI：额定绝缘电压UC：额定辅助电路电压IE：额定工作电流I：电流瞬时值ICW：额定短时耐变电流COSΦ：功率因素AC：交流DC：直流IP：外壳防护等级PE：保护导体N：中性导体PEN：接地的中性导体安全工作电压：50V安全工作电流：30MA安全工作电阻：1700Ω安全色标及常用的按钮、指示灯、导线颜色：成套基础知识：1、什么叫额定电压？设备所标的并与电力系统某些有关运行特性的相间电压的有效值。
2、什么叫相间额定工作电压？在规定条件下，保证电器正常工作的电压值。
3、什么叫额定绝缘电压？在规定条件下，用来度量电器及其部件的不同电位部分的绝缘强度、电器间隙和爬电距离的名义电压值，除非另有规定，此值为电器的最大额定工作电压。
4、什么叫额定电流？开关设备在规定条件下，可以长期通过的工作电流值。
低压成套设备基础知识课件(PPT 40页)
37
} XMR照明配电箱由箱体、安装板和箱面组成。箱体 由薄钢板弯制焊接而成，箱体内设有接地专用螺栓。 安装板由断路器、进线端子等元件组成。箱内元件 的排列和布线均充分考虑了导线连接端子的安装空 间及安装配线的要求，安装板与面框可整体装入箱 内。内装电器开关元件，安装于元件安装板上，可 任意组合。箱体上、下壁设有出线孔。箱体的外壳 为金属材料制成，明装式、暗装式可任意选择使用。
31
32
} 本配电柜柜体结构用薄钢板弯制焊接而成，其正面为单扇左开 门，门上装有电压表、电流表等测量仪表和操作元件、信号元 件。刀开关操作手柄装在箱前右柱上部。箱体上部有可拆卸的 盖板。配电柜可靠墙安装。进出线电缆由底部引入。用户有特 殊要求，亦可在箱顶盖板上开进线敲落孔或加装母线室。本配 电柜可单独成柜，或组合成柜。 ◦ 主要功能分类：进线、馈电、电动机控制。
28
29
动力配电柜
30
} XL-21型动力配电柜适用于发电厂、变电站、民用 建筑及工矿企业等额定频率50HZ，额定电压380V， 额定电流630A以下三相交流系统，作为电能的转 换、分配，或现场负荷就地操作控制之用。此动力 配电柜系户内装置，可靠墙安装。并设有活动联屏 母线箱，可单台使用也可根据需要联屏使用。柜体 具有较好的防尘特性，适合于灰尘较多的场所。
◦ 主要组成部分：柜体、柜门（可装仪表）、后封板、眉头、 上进出线孔封板、母排、电器元件、母线夹板、绝缘支撑件、 绝缘子、辅材等。
◦ 操作方式：正面操作。 ◦ 安装方式：户内式、固定垂直安装。 ◦ 进出线方式：电缆上、下进出线。
33
34
配电箱
35
} XM（R）配电箱适用额定频率50HZ，额定工作电 压380V/220V，其最大总输入电流不超过200A， 单个电路输出电流不大于63A的单相三线或三相五 线系统中作为照明配电、过载、短路保护之用。该 配电箱广泛用于工矿企业、高层建筑、住宅、商业 网点等场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.绝缘子安装在不同电位的导体之间或导体与地电位构件之间的器件，能够耐受电压和机械应力作用。
为了增加爬电距离的，通常由玻璃或陶瓷制成。
2.爬电距离沿绝缘表面测得的两个导电零部件之间。
两相邻导体或一个导体与相邻电机壳表面的沿绝绝缘表面测量的最短距离。
爬电距离的决定：根据工作电压及绝缘等级（还和电器所处环境的污染等级有关），查表6可决定其爬电距离。
爬距=表面距离/系统最高电压.根据污秽程度不同。
3.电流互感器3.1 电流互感器与试验端子的关系电流互感器是一种电流变换装置。
它将高压和低压大电流变成电压较低的小电流供给仪表和继电保护装置并将仪表和保护装置与高压电路隔开。
电流互感器的二次侧电流均为5安，这使得测量仪表和继电保护装置使用安全、方便，也使其在制造上可以标准化。
电流互感器的构造是由铁芯、一次绕组、二次绕组、接线端子及绝缘支撑物等组成。
电流互感器的一次绕组的匝数较少，串接在需要测量电流的线路中，流过较大的被测电流，二次绕组的匝数较多，串接在测量仪表或继电保护回路里。
电流互感器的二次回路不允许开路。
电流互感器在工作时，它的二次回路始终是闭合的，但因测量仪表和保护装置的串联绕组的阻抗很小，电流互感器的工作情况接近短路状态，一次电流所产生的磁化力大部分被二次电流所补偿，总磁通密度不大，二次绕组电势也不大。
当电流互感器开路时，二次回路阻抗无限大，电流等于零，一次电流完全变成了励磁电流，在二次绕组产生很高的电势，威胁人身安全，造成仪表、保护装置、互感器二次绝缘损坏。
电流互感器二次回路必须接地，以防止一次绝缘击穿，二次串入高压，威胁人身安全，损坏设备。
因为电流互感器二次是不能开路的，而做试验时必须给电流回路加电流，电流就必须从电流端子接入，所以，电流端子必须是试验端子。
试验端子有四个接线螺丝，下面二个分别是进出线，进出线之间有短接片，中间有个螺丝可以使短接片短接进出线，也可以松开进出线之间的连接，上面是接试验线的二个接线螺丝，在试验时，接上（加电流的）试验线，先开试验电源（电流），再松开短接片，电流就进入电流回路了。
或者，在设备运行中，试验端子上接电流表，然后松开短接片，电流表就有电流流过了，测完电流后，再把短接片连通，再拆除电流表，这样就不会使电流互感器二次开路了。
3.2 零序电流互感器原理：零序电流保护的基本原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。
当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。
作用：当电路中发生触电或漏电故障时，保护动作，切断电源。
使用：可在三相线路上各装一个电流互感器，或让三相导线一起穿过一零序电流互感器，也可在中性线N上安装一个零序电流互感器，利用其来检测三相的电流矢量和。
在三相四线电路中，三相电流的相量和等于零，即Ia+Ib+IC=0。
如果在三相四线中接入一个电流互感器，这时感应电流为零。
当电路中发生触电或漏电故障时，回路中有漏电电流流过，这时穿过互感器的三相电流相量和不等零，其相量和为：Ia+Ib+Ic=I(漏电电流)，这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。
这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
3.3 电流互感器电流互感器原理是依据电磁感应原理制成的。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
3.4 电流互感器的计量、测量和保护保护CT要求电流互感器在一次电流很大时，铁芯也不应该饱合，能较好的按比例反应一次电流值，保证保护装置正确动作；而在正常电流下，不要求很高的准确度，准确度一般为P级；如:5P、10P等。
而测量CT只要求在正常电流下保证较高的准确度，使测量准确，尤其是计量的电流互感器，要求精度更高，因为它关系到电能计费的问题，很小一点的误差反应到一次侧将导致很大的计量偏差，所以测量一般用0.5、1.0级(0.5级一般是测量用，测量精度是0.5%)，计量用0.2级的电流互感器，在一次电流很大时，铁芯应该饱合，保护仪表不被损坏。
计量是指通过电表进行的，测量电流是通过三个电流表来测量三相电是否平衡，一个电压表外加一个万能转换开关实现每相电压的测量。
5P10，后面的10就是准确限值系数。
5P10表示当一次电流是额定一次电流的10倍时，该绕组的复合误差≤±5%。
准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。
4.电压互感器电压互感器（Potential transformer 简称PT，Voltage transformer也简称VT）和变压器很相像，都是用来变换线路上的电压。
但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
5.电流变送器电流变送器（electric current transducer），一种将被测电量参数（如电流，电压，功率，频率，功率因数等信号）转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。
已广泛应用于电力、通讯、交通、汽车等相关行业的动力储能电池的管理中。
知名的品牌有深圳信瑞达“szxrdt” “szxrdt-my”。
交流电流变送器是指将被测交流电流隔离转换成按线性比例输出的标准直流电压或直流电流的装置。
交流电流变送器又分为单相交流电流变送器和三相交流电流变送器。
单相交流电流变送器是指将被测交流电压隔离转换成按线性比例输出的单路标准直流电压或直流电流，三相交流电流变送器是指将被测三相交流电压隔离转换成按线性比例输出的三路标准直流电压或直流电流。
直流电流变送器是指将被测直流电流隔离转换成按线性比例输出的标准直流电压或直流电流的装置。
直流电流变送器又分为单路直流电流变送器和双路直流电流变送器，单路直流电流变送器是指将被测直流电压隔离转换成按线性比例输出的单路标准直流电压或直流电流的装置。
双路直流电流变送器是指将被测双路直流电压隔离转换成按线性比例输出的双路标准直流电压或直流电流的装置。
6.电压变送器电压变送器是一种将被测电量参数转换成直流电流、直流电压并隔离输出模拟信号或数字信号的装置。
电压电流变送器用于测量电网中波形畸变较严重的电压或电流信号，也可以测量方波，三角波等非正弦波形。
7.母线载流量、发热量、动稳定和热稳定计算7.1 载流量7.2 发热量7.3 热稳定S=I/a√(t/△θ)式中：I--额定短时耐受电流（A）；a—材质系数，铜为13，铝为8.5；t--额定短路持续时间(S)；△θ—温升（K），对于裸导体一般取180K，对于4S持续时间取215K。
7.4 动稳定35kV母线的短路电流：Ish=4.15kA, ish=7.01kA10kV母线短路电流：Ish=3.947kA, ish=6.666kA三相短路冲击电流产生的电动力:F=ish2l/a*10-7=*(6.666A*103)2*1/0.275*10-7 N/A2=27.99 NL：母线档距，取1m a:相间距离，取0.275m弯曲力矩:M=Fl/10=27.99*1/10=2.799 N·m母线截面系数(60*10):W=b2h/6=0.062*0.01/6=6*10-6 m3母线在三相短路时的计算应力:δc=M/W=2.799 N·m/6*10-6 m3=0.47*10-6TMY铜母线的最大允许应力δal=140MPa由此可见δal =140MPa＞δc=0.47MPa 满足动稳定要求。
8.1一次消谐装置6-35kV中性点不接地电网中的电磁式电压互感器（简称PT），当母线空载或出线较少时，因合闸充电或在运行时接地故障消除等原因的激发，会使电压互感器过饱和，则可能产生铁磁谐振过电压。
出现相对地电压不稳定，接地指示误动作，PT高压保险丝熔断等异常现象，严重时会导致PT烧毁，继而引发其他事故。
这种情况就需要安装消谐器。
一次消谐装置适用于电压互感器中性点的非线性电阻消谐阻尼器（消谐器），是安装在电压互感器（压变）一次绕组上，中性点与地之间的一种非线性电阻消谐阻尼器件。
1、压变的铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电，且常因事故处理不及时或事故扩大而造成大面积停电2、电网中的弧光接地使电压互感器频频烧毁。
使用消谐器可有效地解决上述问题：消除或阻尼压变非线性励磁特性而引起的铁磁谐振过电压，这种谐振过电压会导致系统相电不稳定；能有效抑制间隙性弧光接地时流过压变绕组的过电流，防止压变烧毁；限制系统单相接地消失时在压变一次绕组回路中产生的涌流，这种涌流会损坏压变或使压变熔丝熔断；当系统发生单相接地后可较长时间保护压变免受损坏。
8.2二次消谐二次消谐装置，又称微机消谐装置，对电压互感器开口三角电压（即零序电压）进行遁环检测，有效消除电压互感器各种频率的铁磁谐振的一款二次设备。
最多可监测四段母线。
迅速消除三分频、二分频、工频以及三倍频等特征频率的铁磁谐振。
一次消谐：把消谐装置接在PT的一次中性点上二次消谐：在PT二次（开口三角上）接电阻9.断路器真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
储能回路：合母空气开关2DK．合闸储能回路得电。
将储能HK转换开关打至储能位置，电机M储能，当储能储满时．行程开关S4闭合，储能指示灯点亮，指示已储能同时储能行程开关S1接点闭合。
