➢ 钢材进加工厂应检查钢材批号、炉号、合 格证及化学成分检测报告等相应出厂资料 是否完备。
➢ 钢材验收的要求。
钢管材料的试验
➢ 钢管材料检验应送交有相应检测资质的第 三方检测机构进行。
➢ 钢材性能试验项目中主要是力学性能和工 艺性能的检测。
➢ 钢管试验检测项目： （1）拉伸试验（强度检测） （2）弯曲试验（塑性检测） （3）压扁试验（塑性检测） （4）冲击试验（韧性检测）
管桁架结构概述
➢ 管桁架结构在节点处采用杆件直接焊接的 相贯节点（或称管节点）。在节点处均采 用焊接连接。在实际切割加工时一般采用 机械自动切割加工和人工手工切割加工两 种方法进行加工。
管桁架结构节点与破坏形式
管桁架结构相贯节点的形式与其相连杆 件的数量有关，可分为： ➢ 单平面节点：腹杆与弦杆在同一平面内。 ➢ 多平面节点：腹杆与弦杆不在同一平面内。
管桁架结构组成
➢ 单榀管桁架由上弦杆、下弦杆和腹杆组成。 ➢ 管桁架结构一般由主桁架、次桁架、系杆
和支座共同组成。
管桁架结构优点和局限性
➢ 优点： （1）节点形式简单 （2）刚度大，几何特性好 （3）施工简单 （4）有利于防锈和清洁维护 （5）圆管截面的管桁架结构流体动力特性好 ➢ 局限性： （1）材料强度不能充分发挥，用钢量大 （2）相贯节点的加工与放样复杂 （3）焊接质量要求高，且工作量大
管桁架结构分类
➢ 管桁架结构以桁架结构为基础，因此其结 构形式与桁架的形式基本相同，外形与其 用途有关。
➢ 就屋架来说，外形一般为三角形、梯形、 平行弦及拱形桁架。桁架的腹杆形式常有 芬克式、人字式、豪式、再分式、交叉式。 其中前四种为单系腹杆，第五种为复系腹 杆。
管桁架结构分类
➢ 按受力特性和杆件布置分类 平面管桁架结构（普腊特式桁架、华伦式 桁架、芬克式桁架和拱形桁架）。 空间管桁架结构（通常为三角形截面）。
管Байду номын сангаас架结构分类
➢ 按连接构件的不同截面分类 C-C型桁架：主管和支管均为圆管相贯，相 贯线为空间马鞍型曲线，是目前国内应用 最为广泛的一种。 R-R型桁架：主管和支管均为方钢管或矩形 管相贯，是目前国外应用最为广泛的一种。 R-C型桁架：矩形截面主管和圆形截面支管 相贯。
管桁架结构分类
➢ 按桁架的外形分类 分为直线型和曲线型管桁架结构。
管桁架的应用实例
➢ 管桁架结构具有简洁、流畅的视觉效果， 造型丰富，在门厅、航站楼、体育馆、会 议中心、展览中心等建筑中得到广泛的应 用。
管桁架材料
➢ 我国的建筑用钢主要有碳素结构钢和低合 金高强度结构钢两种。
➢ 钢管有无缝钢管和焊接钢管两种。型号表 示：D180*8
➢ 国内外钢材的互换
钢材的验收
管桁结构的结构体系为平面或空间桁 架，与一般桁架的区别在于连接点的方式 不同。管桁架结构在节点处采用与杆件直 接焊接的相贯节点（管节点）。
管桁架结构组成及其材料
➢ 管桁架结构杆件一般为圆钢管，一些大型， 重型管桁架可采用方钢管截面。
➢ 空间管桁架结构通常为三角形断面，与平 面管桁架结构相比，它能够具有大的跨度， 且三角形桁架稳定性好，扭转刚度大且外 表美观。
钢管材料的试验
➢ 钢管的取样方法 ➢ 试样切取方法 （1）拉伸试样 （2）冲击试样 （3）压扁试样 ➢ 试验方法
管桁架结构图纸识图
➢ 钢管相贯点处焊缝可能会有对接焊缝和角 焊缝等多种焊缝形式。
管桁架结构节点与破坏形式
➢ 管桁架结构在工作过程中，杆件只承受轴 向力的作用，支管将轴向力直接传给主管， 主管可能出现多种破坏形式。
➢ 在保证支管轴向力强度（不被拉断）、连 接焊接强度、主管局部稳定、主管壁不发 生层状撕裂的前提下，节点的主要破坏形 式有：主管局部压溃、主管壁拉断、主管 壁出现裂缝导致冲剪破坏、K形节点可能在 支管间主管剪切破坏。
管桁架结构节点与破坏形式
➢ 节点出现显著的塑性变形或出现初裂缝以 后才会达到最后的破坏。一般认为有如下 破坏准则： 1）极限荷载准则：使节点破坏、撕裂。 2）极限变形准则：变形过大。（国际公 认的准则） 3）初裂缝准则：出现肉眼可见的裂缝。
管桁架结构节点与破坏形式
➢ 为保证相贯节点连接的可靠性，应遵循相 贯构造要求（参P264）.
➢ 管桁架钢管构件在承受较大横向荷载的部 位，其工作情况较为不利，应采取适当的 加强措施，以防止产生过大的局部变形。
➢ 节点的加强要针对具体的破坏模式，主要 有：主管壁加厚、主管上加套管、加垫板、 加节点板及主管加肋环或内隔板等多种方 法。
管桁架结构节点与破坏形式
➢ 钢管构件的接长或连接接头宜采用对接焊 缝连接。
钢结构工程施工
主讲：王乐 钢结构
管桁架结构
关键概念

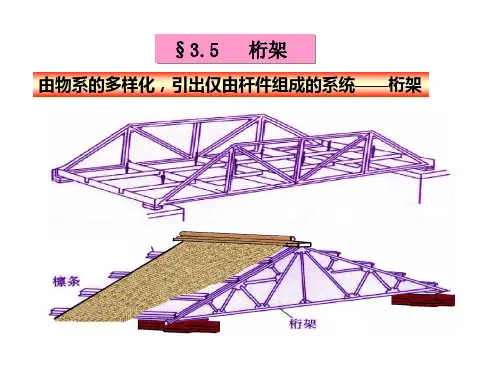

➢ 桁架结构：是指由杆件在端部相互连接而 组成的格子式结构。
➢ 管桁架结构：杆件截面为圆钢管或方钢管 的桁架结构。
➢ 相贯线：是两立体相交后，表面上的一系 列共有点的集合，一般表现为封闭的空间 曲线。
➢ 钢材验收的要求。
钢管材料的试验
➢ 钢管材料检验应送交有相应检测资质的第 三方检测机构进行。
➢ 钢材性能试验项目中主要是力学性能和工 艺性能的检测。
➢ 钢管试验检测项目： （1）拉伸试验（强度检测） （2）弯曲试验（塑性检测） （3）压扁试验（塑性检测） （4）冲击试验（韧性检测）
管桁架结构概述
➢ 管桁架结构在节点处采用杆件直接焊接的 相贯节点（或称管节点）。在节点处均采 用焊接连接。在实际切割加工时一般采用 机械自动切割加工和人工手工切割加工两 种方法进行加工。
管桁架结构节点与破坏形式
管桁架结构相贯节点的形式与其相连杆 件的数量有关，可分为： ➢ 单平面节点：腹杆与弦杆在同一平面内。 ➢ 多平面节点：腹杆与弦杆不在同一平面内。
管桁架结构组成
➢ 单榀管桁架由上弦杆、下弦杆和腹杆组成。 ➢ 管桁架结构一般由主桁架、次桁架、系杆
和支座共同组成。
管桁架结构优点和局限性
➢ 优点： （1）节点形式简单 （2）刚度大，几何特性好 （3）施工简单 （4）有利于防锈和清洁维护 （5）圆管截面的管桁架结构流体动力特性好 ➢ 局限性： （1）材料强度不能充分发挥，用钢量大 （2）相贯节点的加工与放样复杂 （3）焊接质量要求高，且工作量大
管桁架结构分类
➢ 管桁架结构以桁架结构为基础，因此其结 构形式与桁架的形式基本相同，外形与其 用途有关。
➢ 就屋架来说，外形一般为三角形、梯形、 平行弦及拱形桁架。桁架的腹杆形式常有 芬克式、人字式、豪式、再分式、交叉式。 其中前四种为单系腹杆，第五种为复系腹 杆。
管桁架结构分类
➢ 按受力特性和杆件布置分类 平面管桁架结构（普腊特式桁架、华伦式 桁架、芬克式桁架和拱形桁架）。 空间管桁架结构（通常为三角形截面）。
管Байду номын сангаас架结构分类
➢ 按连接构件的不同截面分类 C-C型桁架：主管和支管均为圆管相贯，相 贯线为空间马鞍型曲线，是目前国内应用 最为广泛的一种。 R-R型桁架：主管和支管均为方钢管或矩形 管相贯，是目前国外应用最为广泛的一种。 R-C型桁架：矩形截面主管和圆形截面支管 相贯。
管桁架结构分类
➢ 按桁架的外形分类 分为直线型和曲线型管桁架结构。
管桁架的应用实例
➢ 管桁架结构具有简洁、流畅的视觉效果， 造型丰富，在门厅、航站楼、体育馆、会 议中心、展览中心等建筑中得到广泛的应 用。
管桁架材料
➢ 我国的建筑用钢主要有碳素结构钢和低合 金高强度结构钢两种。
➢ 钢管有无缝钢管和焊接钢管两种。型号表 示：D180*8
➢ 国内外钢材的互换
钢材的验收
管桁结构的结构体系为平面或空间桁 架，与一般桁架的区别在于连接点的方式 不同。管桁架结构在节点处采用与杆件直 接焊接的相贯节点（管节点）。
管桁架结构组成及其材料
➢ 管桁架结构杆件一般为圆钢管，一些大型， 重型管桁架可采用方钢管截面。
➢ 空间管桁架结构通常为三角形断面，与平 面管桁架结构相比，它能够具有大的跨度， 且三角形桁架稳定性好，扭转刚度大且外 表美观。
钢管材料的试验
➢ 钢管的取样方法 ➢ 试样切取方法 （1）拉伸试样 （2）冲击试样 （3）压扁试样 ➢ 试验方法
管桁架结构图纸识图
➢ 钢管相贯点处焊缝可能会有对接焊缝和角 焊缝等多种焊缝形式。
管桁架结构节点与破坏形式
➢ 管桁架结构在工作过程中，杆件只承受轴 向力的作用，支管将轴向力直接传给主管， 主管可能出现多种破坏形式。
➢ 在保证支管轴向力强度（不被拉断）、连 接焊接强度、主管局部稳定、主管壁不发 生层状撕裂的前提下，节点的主要破坏形 式有：主管局部压溃、主管壁拉断、主管 壁出现裂缝导致冲剪破坏、K形节点可能在 支管间主管剪切破坏。
管桁架结构节点与破坏形式
➢ 节点出现显著的塑性变形或出现初裂缝以 后才会达到最后的破坏。一般认为有如下 破坏准则： 1）极限荷载准则：使节点破坏、撕裂。 2）极限变形准则：变形过大。（国际公 认的准则） 3）初裂缝准则：出现肉眼可见的裂缝。
管桁架结构节点与破坏形式
➢ 为保证相贯节点连接的可靠性，应遵循相 贯构造要求（参P264）.
➢ 管桁架钢管构件在承受较大横向荷载的部 位，其工作情况较为不利，应采取适当的 加强措施，以防止产生过大的局部变形。
➢ 节点的加强要针对具体的破坏模式，主要 有：主管壁加厚、主管上加套管、加垫板、 加节点板及主管加肋环或内隔板等多种方 法。
管桁架结构节点与破坏形式
➢ 钢管构件的接长或连接接头宜采用对接焊 缝连接。
钢结构工程施工
主讲：王乐 钢结构
管桁架结构
关键概念
➢ 桁架结构：是指由杆件在端部相互连接而 组成的格子式结构。
➢ 管桁架结构：杆件截面为圆钢管或方钢管 的桁架结构。
➢ 相贯线：是两立体相交后，表面上的一系 列共有点的集合，一般表现为封闭的空间 曲线。
