RDM型485远传密度继电器说明书
仁科单温度变送器用户手册(485型)
仁科单温度变送器用户手册V1.0公司简介济南仁硕电子科技有限公司位于美丽的泉城济南，是集研发、生产、销售为一体的综合性科技公司。
仁硕电子科技有限公司核心研发团队长期与山东大学、山东建筑大学、山东省科学院、济南铸锻所等科研院所专家教授合作。
自2006年成立以来，已参与多项国家科技鉴定项目、参与国家重大专项1项等科技项目，技术力量雄厚。
因业务发展需要，公司主要经营仁科原有的湿度变送器、水浸传感器、物联网等三大系列产品，继续使用原“建大仁科”注册商标。
原运动控制卡、步进电机驱动器、高压周界电网控制系统、自动化系统控制器等行业化产品业务由另外公司负责经营。
济南仁硕电子科技有限公司将继续秉持“服务客户，笃信敏行”的宗旨，专注于物联网、环境监控等行业，为新老客户提供更优质的产品和更专业的技术服务。
服务客户笃信敏行申明本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新，恕不另行通知；更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符，一律以实物为准。
安全指示1、仔细浏览以下安全指示；2、确定使用最新版本的用户手册；3、清洗设备之前请断开电源；4、电源插座必须安置在设备附件，方便安装；5、保持设备干燥；6、设备安装在可靠稳定的地方，防止跌落，造成损坏；7、切勿在设备上放置东西，影响设备散热；8、在上电之前，确保电源电压和方向正确；9、不要把电源线放置在人员可以轻易碰到的地方，也不要在电源线上放置东西；10、所有的警告和注意都需要引起注意；11、如果设备长时间不使用，请断开电源；12、防止任何液体流进设备里，这可能引起火灾或电气短路；13、禁止打开设备。
为了安全，设备只能由合格的工程师打开；14、如果以下情况发生，请维护人员及时检查设备：15、电源线或电源插座损坏；16、设备进水或其他液体17、设备工作不正常或者没有按照用户手册的说明正确操作设备18、保证设备正常的存储环境：-40℃～80℃之间。
人民电器 RDM5E系列电子式断路器 选型说明书
产品概述065选型指南备注： ）通讯功能：标准的接口、现场总线协议。
通过外挂附件来实现，通讯附件的配置见下表1）具有过载热记忆功能:过负载热记忆功能、短路（短延时）热记忆功能。
2RS485Modbus :RDM5E 系列电子式断路器适用于交流50Hz ，额定工作电压至690V ，额定电流至2000A 以下的配电网络中，用来分配电能和保护线路及电源设备免受过载、短路和欠电压等故障的损坏。
亦能作线路不频繁转换及电动机不频繁起动之用。
断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压保护功能。
该产品具有体积小、分断能力高、飞弧短、附件安装方便、抗震动的特点，是陆地及船舶使用的理想产品。
产品符合：GB/T14048.1 GB/T14048.2 GB/T14048.4国家标准。
正常工作条件和安装条件□ □ □ □ □ □ 周围空气温度不超过+40 ℃,且其24h 内的平均温度值不超过+35℃。
周围空气温度的下限为-5℃。
安装地点的海拔高度不超过2000m 。
最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。
对由于温度变化偶尔 产生在产品上的凝露应采取特殊的措施。
污染等级为3级。
断路器主电路的安装类别为Ⅲ类,不接至主电路的辅助电路和控制电路安装类别为Ⅱ；使用类别为A 或B 。
□ 断路器安装面对垂直面的倾斜度不超过±5℃；□ 断路器应安装在无爆炸危险和导电尘埃，无足以腐蚀金属和破坏绝缘的地方；□ 产品在运输过程中应轻拿轻放，不应倒置，避免剧烈碰撞。
手柄左面安装右面安装报警开关辅助开关欠电压脱扣器引线方向附件代号表注：(所有内部附件除欠电压脱扣器、DC24V 分励脱扣器为端子出线，其他附件均为引出线,线长500mm)1、脱扣器方式及内部附件代号首位数字4表示具有三段保护的电子式脱扣器；后两位数字表示内部附件代号，无附件则用00表示;2、附件代号08、10、20若更改安装位置及引线方向，请订货时注明。
RS485继电器模组使用说明
一、前言
感谢您选购本公司的产品，您的支持数我们最大的动力，本公司专注于工业自动化控制，在工控 领域耕耘十几年，具有丰富的工业设备开发经验，产品包括 PLC、触摸屏、行业专机控制器，配套有 丰富扩展包括模块数字量输入输出模块、模拟量输入模块、模拟量输出模块、温度模块、GSM 模块、 GPRS 模块、以太网模块、CAN 模块、Ethercat 模块等。
RS485 继电器模组使用说明
产品安全使用说明
在开始使用之前请仔细阅读操作指示及注意事项，用以减少意外发生，负责安装和操作的人请严格遵 循安全规范，说明中的安全问题并不代表所有，只代表各安全注意事项的补充。
错误操作可能致人员死亡、严重人身伤害等重大损失
错误操作可能导致人身伤害或者财产损失
错误操作可能导致产品损坏或者财产损失
二、产品介绍
1、产品特点
● 大功率继电器输出，触点容量高
2、通讯简介
Modbus 485 Relay Module 本产品为本公司开发的 RS485 继电器模组，包含 8 路输入和 8 路继电器输出。 出厂时默认通讯参数为:9600bps/停止位 1/偶校验/8 位数据长度，本模块集成 Modbus RTU 协议，作为 从机可连接 PLC，触摸屏（如:MCGS 触摸屏等），组态（如：组态王）软件，工业控制板等进行工作， 功能强大性能稳定，兼容性强，广泛应用于工业自动化
3 / 14
三、产品接线图
4 / 14
型号 电压电源 开关量输入 开关量输出 继电器输出 最大负载 通讯口 规格
一．产品特点..................................................................................................................... 3 二．通讯简介..................................................................................................................... 3 三、产品接线图.........................................................................................................................4 四、产品参数.............................................................................................................................5 一、产品参数表................................................................................................................. 5 二、.继电器输出开关码....................................................................................................5 五、测试软件及通讯参数修改................................................................................................ 6 一、测试软件连接方法.....................................................................................................6 二、修改模块通讯参数说明.............................................................................................9 三、通过上位机或者串口软件发送指令修改通讯参数.............................................. 10 六、模块地址表.......................................................................................................................11 七、指令编写教程.......................................................................................................................12
RS485温度变送器使用说明书全解
485型温度变送器 使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配） 参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电 监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号 说明序号 说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。
485型雨雪传感器使用说明书
使用说明书目录第1章产品简介 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要参数 (3)1.4系统框架图 (4)第2章硬件连接 (6)2.1设备安装前检查 (6)2.2接口说明 (6)2.3安装事宜 (8)2.4自动加热 (8)第3章配置软件安装及使用 (8)3.1传感器接入电脑 (8)3.2传感器监控软件的使用 (9)3.3修改波特率和设备ID (10)第4章通信协议 (11)4.1通讯基本参数 (11)4.3寄存器地址 (12)第5章附录 (13)5.1产品附加说明书 (13)第6章售后 (14)6.1联系方式 (14)6.2质保与售后 (14)6.3免责声明 (14)第1章产品简介1.1产品概述雨雪传感器主要用来检测自然界中是否出现了降雨或者降雪的设备。
本传感器采用交流阻抗测量方式，电极使用寿命长，不会出现氧化问题。
本雨雪传感器可广泛应用于环境、温室、养殖、建筑、楼宇等的雨雪有无的定性测量，安全可靠，外观美观，安装方便。
1.2功能特点采用交流阻抗测量形式，交流阻抗方式可以有效避免电极发生氧化电解，极大的提高寿命。
雨雪测量结果精准，误报率几乎为零。
选配有加热功能，当检测到气温低时，自动启用下雪加热功能来加速去雪冰，使得测量的速率加快。
1.3主要参数直流供电12V-24V DC开关量类型常开触点检测对象雨雪等降水天气耗电≤0.15W（@12V DC,25℃）≤2.5W（@加热状态）开关量工作功率120VAC/24VDC加热功能开启温度10℃1.4系统框架图本传感器可以连接单独使用，首先使用12V直流电源供电，设备可以直接连接带有485接口的PLC，可以通过485接口芯片连接单片机。
通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。
同时使用USB转485即可与电脑连接，使用我公司提供的传感器配置工具进行配置和测试。
本产品也可以多个传感器组合在一条485总线使用，在进行485总线组合时请遵守“485总线现场接线守则”（见.附录）。
台达485说明书

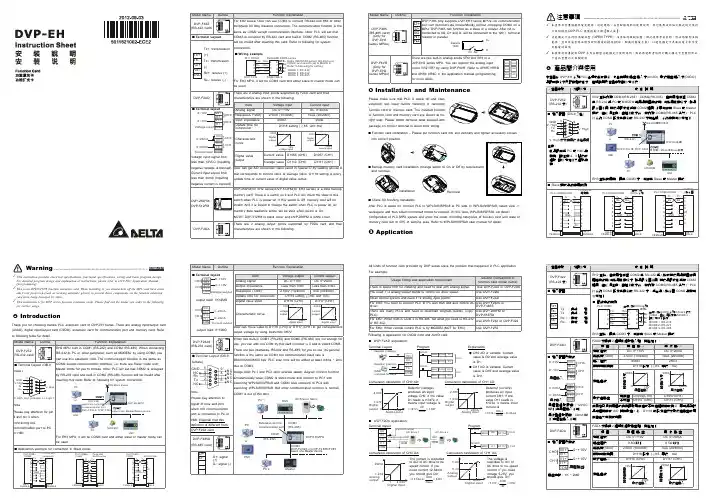

memory card. There is a switch on it and PLC will check the state of this
DVP-256FM/
switch when PLC is power on. If this switch is Off, memory card will be
less than 30mA (Inputting update time of current value of digital value output.
negative current is banned)
DVP-256FM(for EH2 series)/DVP-512FM(for EH3 series) is a data backup
N2
D+
Resistor
120Ω
DN1 N2
There are two built-in analog knobs VR0 and VR1 in a
DVP-EH2 series MPU. You can expand the analog input
VR2 VR3
knobs VR2~VR7 by using DVP-F6VR. Refer to API85 VRRD and API86 VRSC in the application manual (programming) for more detail.
8 CTS+
9 CTS-
MODE 1: RS-232 MODE 2: RS-422
CO M2/DB- 9 MODE 3: RS-485
For EH3 MPU, it will be COM3 card and either slave or master mode can
8通道RS485继电器手册说明书
8 Channel RS485 Relay Manual/v_show/id_XMTM0ODY4NzkxMg==.html ∙2CH RS485 Relay Modbus Poll Enter(Usage 2-channel and 8-channel is the same):/v_show/id_XMTM0ODY4OTg5Mg==.htmlFeatures:1: DC 12V power supply (voltage range 9-13V )2: Standby current (all relays closed) 12MA, 1 relay open 40MA, 2 relays open 67MA, 3 relays open 95MA,4 relays open 121MA,5 relays open 147MA,6 relays open 173MA, 7 relays open 198MA,8 relays open 223MA3: "open" "close" "Momentary" "Self-locking" "Interlock" "Delay" 6 Commands4: MODBUS RTU command5: Under the "Delay" command ,the maximum delay is 255 seconds6 MODBUS commands can be made serial HyperTerminal (serial assistant) OR "Modbus Poll"Enter;7 Under the MODBUS command mode, it can support up to 64 devices in parallel8 Size: 90 * 62 * 19.5mm9 Weight: 115 g10 Maximum load: 10A / 250VAC, 10A / 125VAC, 10A / 30VDC, 10A / 28VDC, 10A / 12VDCGlossary:NO : Relay normally open contactCOM : Relay common contactNC : Relay normally closed contactOpen : NO connection COM, NC disconnect COMClose : NO disconnect COM, NC connection COMMomentary : Enter the Momentary command, the Rreceiver Relay is Open, delay of 0.5 seconds after, Relay is Close;Toggle : Enter the Toggle command, the Rreceiver Relay is Open, Enter the Toggle command again, Relay is Close;Latched : Enter the Channel 1 Latched command, the receiver Channel 1 is Open, the Channel 2 is Close.Enter the Channel 2 Latched command the receiver Channel 2 is Open, the Channel 1 is Close. Enter the Channel 3 Latched command the receiver Channel 1 is Close, the Channel 2 is Close.Delay : Enter the Delay command, the Rreceiver Relay is Open, delay of 0-9999 seconds(MODBUS command is 0-255 seconds )after, Relay is Close;During the delay, Eter the Close command, immediately close the relaySlave ID: A0-A5 is the slave ID, you can choose 64 different slave ID.Under the MODBUS command mode,the slave ID must be correctcommand Description, Please refer to "8 Channel RS485 Relay Command"Typical applications:MODBUS command mode (HEX), you can control a variety of ways: Serial Hyper Terminal Control (need to manually add the CRC), Modbus Poll software control (software automatically add the CRC), PLC or MCU process controlWiring Diagram:1 DC 12V control circuit,Wiring diagram below. "LOAD" may be camera,LED lights, fans, motors and other DC 12V equipment2 DC 1-100VAC 85-265V control circuit,Wiring diagram below(Note:If not DC 12V load, need another DC 12V power supply). "LOAD" may be LED lights, fans, motors Lights, fluorescent lights, solar water heaters and other DC AC equipment。
RS485继电器命令说明
RS485继电器命令说明书MODBUS-RTU 通讯指令：波特率：9600 8 None 116进制发送16进制接收操作步骤：1.软件设置通讯波特率2.设置地址(通讯使用的设备地址,默认地址为01，不修改可以跳过)如设置地址为：01发送命令00 06 40 00 00 01 5c 1b 。
其中00 06 40 00（固定不管）00 01（要设置的地址）5c 1b （两字节校验位）。
设置其他地址可以按这种方法计算。
可通过我们提供的软件计算校验位，如下图设置好后可以读取地址看一下是否成功读取地址00 03 00 00 00 01 85 db返回：00 03 02 00 01 44 44 //01为地址3.设置好地址以后建议复位模块，或者重新上电4.现在可以控制继电器了，方法如下描述。
各字节代表的意义：[1号地址]//--------------------------------------------1号继电器开启: 01 05 00 01 FF 00 DD FA字节1：地址（和你设置的地址保持一致）字节2：功能吗字节3 4：寄存器地址（对应第几个继电器）字节5 6：寄存器数据（继电器动作）字节7 8：CRC校验下面以地址1为例，列出常用的控制指令，其他指令按协议就行。
[1号地址]//--------------------------------------------0号继电器开启: 01 05 00 00 FF 00 8C 3A0号继电器关闭: 01 05 00 00 00 00 CD CA//--------------------------------------------1号继电器开启: 01 05 00 01 FF 00 DD FA1号继电器关闭: 01 05 00 01 00 00 9C 0A//-------------------------------------------2号继电器开启: 01 05 00 02 FF 00 2D FA2号继电器关闭: 01 05 00 02 00 00 6C 0A//-------------------------------------------3号继电器开启: 01 05 00 03 FF 00 7C 3A3号继电器关闭: 01 05 00 03 00 00 3D CA单一翻转指令：0号继电器翻转：01 05 00 00 55 00 F2 9A1号继电器翻转：01 05 00 01 55 00 A3 5A2号继电器翻转：01 05 00 02 55 00 53 5A3号继电器翻转：01 05 00 03 55 00 02 9A全关闭：01 05 00 ff 00 00 fd fa全开启：01 05 00 ff ff ff fc 4a全翻转：01 05 00 ff 5a 00 c7 5a/**********************************************************************/ 读取0号继电器状态：01 01 00 00 00 01 FD CA读取1号继电器状态：01 01 00 01 00 01 AC 0A读取2号继电器状态：01 01 00 02 00 01 5C 0A读取3号继电器状态：01 01 00 03 00 01 0D CA1号继电器读取所有通道状态：01 01 00 FF 00 00 3d c9/*********************************************************************/ 读取所有接口输入状态01 02 00 00 00 00 78 0a返回：01 02 01 01 60 48 //IN1按下01 02 01 02 20 49 //IN2按下01 02 01 04 A0 4B //IN3按下01 02 01 08 A0 4E //IN4按下。
浅谈电力系统中SF6气体密度远传自动化在线监测系统
浅谈电力系统中 SF6气体密度远传自动化在线监测系统摘要：当前电力系统中在高压、超高压及特高压电气设备装置上，广泛采用了SF6气体做为一次主设备的绝缘和灭弧介质，故SF6气体压力、温度及密度等参数值的重要性尤为重要。
以往传统电气设备上的气体压力显示值均需电力运行值班人员去现场查看采集，以确保气体压力的数据及时性及整个系统的安全可靠性。
本文阐述将电气设备内的SF6气体参数通过远传式SF6气体密度继电器，采用电气自动化在线监测远传系统，将现场电气设备内的SF6气体参数上传至自动化室内的后台控制机柜，自动在线监测和显示电气设备内的气体参数，并可提供气体值的实时数据显示、报警、闭锁及数据推发等综合功能，为电力运行人员节约了大量的人力和时间，目前部分先进的变配电站内已实现了无人值守，为电力系统的自动化提供了有力的技术保障。
关键词：电气自动化远传在线监测智能化SF6气体微水密度远传自动化在线监测系统采用可视化界面编程，直观的数据操作界面，通过简约的界面设计可以更加加强用户的交互体验。
基于可视化的多样化功能设计，易于理解的操作模式，使电气设备内SF6气体微水密度监视系统变得易常操作与管理，内部集成功能强大的数据管理系统SQL为数据保存与记录得到了更好的实现和应用。
SF6气体密度远传自动化在线监测系统效果拓朴图如图1所示：RS485集线器远传密度继电器远传密度继电器图1：SF6气体密度远传自动化在线监测系统效果拓朴图远传密度自动化在线监测系统在数据通信管理方面，采用了分离式驱动设计，最大程度的与国内现有厂家保持高度兼容，例如许继、南瑞、四方、南自、ABB、西门子等国际知名电气设备厂家。
在保证数据的兼容可操作性时，为客户提供了数据向上一层路由数据的功能，充分完成了数据多途径转输与多系统管理，实现数据的最大可视化与安全保障。
SF6气体密度远传自动化在线监测系统现场采用了远传式SF6气体密度继电器，进行对电气设备内的SF6气体参数采集, SF6电气设备上的SF6气体密度是以SF6气体经温度补偿后的压力来表示的，即以20℃时的压力值来表示的。
RS485温度变送器使用说明书全解
RS485温度变送器使用说明书全解485型温度变送器使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所，传感器内输入电源，测温单元，信号输出三部分完全隔离。
安全可靠，外观美观，安装方便。
1.2 功能特点采用美国进口的测温单元，测量精准。
采用专用的485电路，通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电，规格齐全，安装方便。
1.3 主要技术指标供电电源：10~30V DC普通测温范围：-40℃~80℃（默认）默认精度：±0.5℃超宽温：-100℃~300℃ （需定制）宽量程精度：±1℃ 通信协议：Modbus-RTU(详见第5部分)存储环境：-40℃~80℃输出信号：485信号、继电器（选配）、内置蜂鸣器（选配）参数设置：通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源（选配） AC220V 市电监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯（Modbus协议）1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单：■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台（选配）■USB转485（选配）■485终端电阻（多台设备赠送）3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1：壁挂王字壳接线线色说明电源棕色电源正（10~30V DC）黑色电源负通信黄色485-A 蓝色485-B3.3.2：86液晶壳接线序号说明序号说明 1 电源正（10~30V DC ）5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注：内置传感器时，3、4、7、8空闲。
捷瑞电讯设备2108 RS485中继器使用说明书
JaRa 2108S/D双重防雷、光电隔离型RS-485中继器产品使用说明书1．产品简介2108系列产品是捷瑞公司专门针对工业应用而推出的高性能RS485光电隔离中继器。
采用亚当模块式设计，易于安装。
RS485端具有双重防静电防浪涌功能。
2108系列产品分为2种型号---2108S、2108D。
两种种产品外形尺寸以及使用都完全相同，唯一的区别是隔离方式不同。
2108S为单端隔离；2108D为双端隔离。
（详细区别见产品系统供电框图）2．2108S/D外形及引脚定义（注意：图中NC表示“未用”）说明：2108S为单端隔离。
此时，SG2与GND是同一个地。
但，与SG1不是同一个地2108D为双端隔离。
此时，SG1、SG2、GND三者不是同一个地2108S/D接上电源时，电源指示灯Power（红色）长亮当有数据由左向右传输时，指示灯>>>（绿色）闪烁当有数据由右向左传输时，指示灯<<<（绿色）闪烁3．性能参数接口标准 兼容EIA/TIA的RS485标准传输介质 普通双绞线传输距离 单端0---1.2Km，双端2400m，可使您的485网络再延长1200m通信速率 300---115.2Kbps挂接点数 32个标准节点隔离电压 2500V供电方式 在接线柱的VPP和GND之间接+9VDC～+24VDC直流电源信号 SG1端：A、B、SG1(可选)；SG2端：A、B、SG2(可选)工作方式 半双工通信协议 透明工作温度 -10℃---50℃相对湿度 5%---95%备注：2108S/D的外部供电电源设计为可以从两端提供，既，将+9VDC～+24VDC直流电源接在2108S/D的任何一端都可以。
两端的电源地（GND）是相通的，但两端的电源VPP是不通的。
详细情况参见2108S/D的内部供电框图4．2108S/D的内部电源供电框图4.1 2108S（单端隔离）（注意：2108S的SG1端485的信号地（SG1）与电源地（GND）是同一个地）4.2 2108D（双端隔离）（注意：2108D的右信号地SG1、信号地SG2与电源地（GND）彼此不是同一个地）5．应用举例5．1 2108S/D并联方式扩展RS-485网络说明：并联2108S/D方式用于在同一个区域内扩展您的485通信网络，增加您的485网络的设备数量。
8路485继电器说明书
N N O V O 济南因诺信息技术有限公司
如下图示：
（吸合指示图）
②．触点保护
（断开指示图）
请参考《继电器触点保护》文档。
③．触点容量
继电器触点最大负载：250VAC/10A，30VDC/10A，负载不要
5
掉电保存
6
输入输出关联
参数说明
支持： 1200,2400,4800,9600, 19200,38400,57600,115200
暂不能设置
拨码开关设置 ID 范围只能在 01-63 之 间，为了扩大控制器 ID 范围，可以通 过软件设置控制器 ID 地址，范围为： 01-255，大大增加了模块的地址空间。
0x00
0x00
0x08
响应帧：
ID
功能码
字节数
线圈状态 1
CRC16
0x01
0x01
0x01
3F
11 98
注：其中线圈状态 3F 位图
B7
B6
B5
B4
B3
B2
线圈 8
线圈 7
线圈 6
线圈 5
线圈 4
线圈 3
0
0
1
1
1
1
位为 1 代表继电器吸合，为 0 代表继电器断开
CRC16 3D CC
B1 线圈 2
N N O V O 济南因诺信息技术有限公司
模块简介
INNO-8R8I-485-DIN 是一款可安装在 3.5cm 导轨上的 485 继电器模块，内部集成有 8 路继电器输出，8 路开关量输入，485 接口，供电模块等，输入采用光电隔离，可以 方便的使用 PC、工控机、PLC、触控屏，单片机控制器等进行控制，支持 MODBUS-RTU 协议。可通过 485 接口配置工作参数。只能作为从机使用，接受上位机指令，并发出响 应数据。广泛使用在工业控制、智能农业、智能家居、楼宇自动化等领域。工作稳定。
3、PLC485MS-I型采集器使用说明书
保存共96点小时电量
保存上60天日冻结电量
保存上12月冻结电量
支持数据透传
可使用红外、载波和485接口对采集器进行抄读和设置
广播校时不受限制，时间格式正确即可校时
支持开盖检测，记录总次数和最近10次发生结束时间
1.2.
采集器整体上分上行规约处理，下行抄表及存储数据；
采集器号（PLC485MS-I）
下挂电表号
采集器1
电表1
电表2
…
电表n（n≤30）
采集器2
电表m
电表m+1
….
采集器n
电表l
电表l+1
8.
1．采集器运输和拆封不应受到剧烈冲击，应根据GB/T15464-1995（《仪器仪表包装通用技术条件》）的规定运输和储存。
2．在搬运、取用、安装过程中受到剧烈撞击或高空跌落造成外壳有明显损毁痕迹时，请不要对该表加电，并尽快联络供应商。
下行抄表功能：完成抄表任务，包括抄读实时电量、日冻结、月冻结（抄表日冻结），透传功能；（支持1997-645和2007-645规约）；
数据存储：存储其所管理的所有电能表最近12个月的月有功电量数据（总及各费率），能保存用户电能表最近60天的日有功电量数据（总及各费率）；存储其所管理的所有电能表最近4天的共96点整点有功电能数据（总电量）；
FD01
04800001
32
R
45
采集器硬件版本
FD02
04800002
32
R
46
采集器编号
FD03
04800003
32
R
47
掉电总次数
CB50
03110000
19_无线RS485模块使用说明书
QZ01-485/232无线模块使用说明书重庆勤智科技有限公司使用本公司模块前，请仔细阅读本说明书。
一、概述ZigBee是一种用于控制和监视各种系统的低数据速率低功耗联网无线标准。
ZigBee 所依据的IEEE 802.15.4 标准规定了ZigBee的数据传输速率应在20 kbps、40 kbps 或250 kbps，并且采用ZigBee 的设备应能至少工作两年而无需更换电池。
ZigBee 拟应用于环境控制系统、安全系统、工业传感器以及医疗监控系统等传输数据量少、负载周期短的系统。
本说明书涉及到的QZ01-485-100和QZ01-485-1600均采用飞思卡尔半导体（原摩托罗拉半导体）的经济高效的单封装（SiP）MC13213 ZigBee解决方案。
运用ZigBee技术的家庭消费类产品包括：带有照明和HVAC控制设备的家庭自动化系统、安全系统、百叶窗控制及遥控器、以及用于机顶盒和其他娱乐设备的远程控制。
带有附件接口的消费产品可在售后增加ZigBee功能，例如掌上电脑或笔记本电脑中的紧凑型闪存或PCMCIA插槽。
本说明书包括两种模块：QZ01-485-100和QZ01-485-1600模块。
QZ01-485-100模块采用IEEE802.15.4标准和ZigBee协议，采用单片集成电路，通信距离不小于100m；QZ01-485-1600模块是增强型的ZigBee模块，具有通信距离远、抗干扰能力强、组网灵活等优点和特性；可实现一点对多点及多点对多点之间的设备间数据的透明传输；可组成星型和网状网络结构。
二、性能指标●设备省电ZigBee技术采用了多种节电的工作模式，可以确保两节五号电池工作长达6个月到两年。
●通信可靠ZigBee采用了CSMA/CA的碰撞避免机制，同时为需要固定带宽的通信业务预留了专用时隙，避免了发送数据的竞争和冲突；MAC层采用了完全确认的数据传输机制，每个发送的数据包都必须等待接收方的确认信息。
摩恩孙高速RS485隔离传输器模块（增强版）说明书
Single high speed RS485isolation transceiver module(enhanced version)CBRoHSFEATURES●Baud rate high up to 500Kbps●The bus is able to support 256nodes at maximum ●2500VDC isolation voltage (input and output)●Integrated high efficiency isolated DC/DC converter●Operating temperature range:-40℃to +85℃●ESD protection (IEC/EN61000-4-2Contact ±4KV perf.Criteria B)●IEC60950,UL60950,EN60950approvalPART NUMBER SYSTEMTD501D485H-ESpecial mark RatePort signal type Package type Channel numberPower distrubution output Power inputDigital bus interface product typeSingle high rate RS485isolation transceiver module TD301D485H-E/TD501D485H-E series are RS485transceiver module with integrated isolated power,Signal isolated chip and the bus protection device.Product's main function is to convert logic level to difference level of the RS485agreement,and it implements the function of signal isolation.Products is with isolation power.It can achieve 2500VDC electrical isolation and have the function of ESD protection.Product can be easily embedded user equipment,makes the equipment easily implement connection of RS485protocol network .Selection GuideCertification Part No.Power Supply input (VDC)UL/CE/CBTD301D485H-E 3.17-3.45TD501D485H-E4.75-5.25Input SpecificationsItemOperating ConditionsValue Power SupplyStatic current Products energized,no communication ≤40mA Send current 200kbps Square wave communication≤70mAInput PortSerial interface TD301D485H-E compatible with +3.3V UART interface TD501D485H-E compatible with +5V UART interfacePin currentI TXD ≤2mA;I RXD ≤2mA;I CON ≤5mABus InterfaceItem Operating ConditionsValueOutput PortRS485bus interfaceStandard interface RS485,pull-up and pull-downresistor,whose value is 5.1K,have been set to A/B line.Transmission SpecificationsItem Operating ConditionsValueData Rate500Kbps (max.)Transceiver Switching Delay ≤30usThe Number of Nodes Connect up to 256nodes on one busTransceiver controlContrary to common RS485transceiver control levelTruth TableSending StatusControlInput Output CON TXD A B Line state 0110Normal 01NormalTruth Table Receiving Status Control Input Output CON A-B RXD 1≥0.2V11≤-0.2V0General SpecificationsItem Operating Conditions ValueElectric Isolation Two-terminal isolation(input and output are mutually isolated) Isolation Voltage Testing for1minute,leakage current<5mA,humidity<95%2.5KVDCOperating Temperature-40℃to+85℃Transportation and StorageTemperature-50℃to+105℃Operating Humidity10%-90%Max.Casing Temperature Ta=25℃≤50℃Application Environment The presence of dust,fierce vibration,impulsion and corrosive gas may cause damage to the productSafety Standard IEC60950/EN60950/UL60950 Safety Certification IEC60950/EN60950/UL60950 Safety Class CLASS IIIPhysical SpecificationsCasing Material Black flame-retardant heat-proof epoxy resinPackage DIP10Weight4g(Typ.)Cooling Method Free air convectionEMC SpecificationsEMI CE CISPR22/EN55022CLASS A(see2-②for recommended circuit) RE CISPR22/EN55022CLASS A(see2-②for recommended circuit)EMS ESD IEC/EN61000-4-2Contact±4KV perf.Criteria B EFTIEC/EN61000-4-4Power supply port±2KV(see2-①for recommended circuit)perf.Criteria B IEC/EN61000-4-4Signal port±1KV(see2-③for recommended circuit)perf.Criteria BSurge IEC/EN61000-4-5Power supply port±1KV(line to line)(see2-①for recommended circuit)perf.Criteria BSignal port±0.25KV(line to line)/±0.5KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±0.5KV(line to line)/±1KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±1KV(line to line)/±2KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±2KV(line to line)/±4KV(line to ground)(see2-③for recommended circuit)perf.Criteria B Signal port±4KV(line to line)/±6KV(line to ground)(see2-③for recommended circuit)perf.Criteria BApplication Precautions1.Please read the technical manual carefully before use;contact our technical support if you have any problem.2.Do not use the product in hazardous areas.e DC power supply for the product and220V AC power supply is prohibited.4.Do not dismount and assemble the product without permission to avoid failure or malfunction of equipment.After-sales service1.Ex-factory inspection and quality control have been strictly conducted for the product;if there occurs abnormal operation or possibilityof failure of internal module,please contact the local representative or our technical support.2.The warranty period for the product is3years as calculated from the date of delivery.If any quality problem occurs under normal usewithin the warranty period,the product can be repaired or changed for free.Applied circuitSee Application Notes for Isolated Transmitter for details.Design Reference1.Typical application circuit0.1UFDC/DCVCC TXDCONRXD MCUDIDE RE ROSP3085EENGNDA B VCC+5V6N1376N1376N137+5VConventional CircuitRXD TXD GND VCC A B RGND1098RXD TXD 1234MCUVCC485 BusCONCON5New CircuitFig.12.EMC solution-recommended circuitGND +TXD L1RXD CONRGN DA B123451098TVS1C1C2C3①②R4TVS2R5TVS3TVS4GDT1R1C4③VCC C5C6A1B1R2R3GDT2GDT3④Fig.2Recommended external circuit parameters:Model TD301D485H-E /TD501D485H-E±0.25KV/±0.5KV±0.5KV/±1KV±1KV/±2KV±2KV/±4KV±4KV/±6KVC1220uF/10V(Electrolytic capacitor)220uF/10V(Electrolytic capacitor)TVS1SMCJ5.0A (TD301D485H-E)/SMCJ6.5A(TD501D485H-E)C2/C31uF/50V 1uF/50V L110μH 10μH C5/C6100pF/100V 100pF/100V C41nF/2KV 1nF/2KV R11M Ω1M ΩTVS2/TVS3/TVS4SMBJ15CA SMBJ15CA R4/R5----10Ω/2W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)R2/R310Ω/1W(Wire-wound resistor)10Ω/2W(Wire-wound resistor)------GDT1/GDT2/GDT3----G30-A90XS30-A90XS50-A90XNotes:1.GDT1,GDT2and GDT3be used instead of a three terminal gas discharge tubey.Such as GDT1,GDT2and GDT3three two-terminal device available gas discharge tube instead of a three-terminal at "±4KV /±6KV"hierarchy,as B3D090L-C.2.It is not needed the component when parameter with the symbol of "--".3.For more information please find the application notes on Dimensions and Recommended Layout∅0.50 [0.020]4.10 [0.161]17.00 [0.669]15.24[0.600]10.16 [0.400]20.00 [0.787]48TD_D485H Receiving Pin TD_D485H BPin RXDB910TD_D485H APin Isolation Power Output RGND ARGND1Input Power VCC2GND GND3TD_D485H Send PinTXD 5Send&Receiving Control Pin CON412358910384125910∅1.00 [∅0.039]Pin-OutPin FunctionBottom ViewFront ViewNote:Unit :mm[inch]Pin diameter tolerances :±0.10[±0.004]General tolerances:±0.25[±0.010]Designation Note: Grid 2.54*2.54mm1104003202-B0THIRD ANGLE PROJECTION7.00 [0.276]2.54 [0.100]Notes:1.Packing Information please refer to 'Product Packing Information'.Packing bag number:58040012;2.Unless otherwise specified,data in this datasheet should be tested under the conditions of Ta=25℃,humidity<75%when inputting nominal voltage and outputting rated load;3.All index testing methods in this datasheet are based on our Company’s corporate standards;4.The performance indexes of the product models listed in this datasheet are as above,but some indexes of non-standard model products will exceed the above-mentioned requirements,and please directly contact our technician for specific information;5.We can provide product customization service;6.Specifications of this product are subject to changes without prior notice.Mornsun Guangzhou Science &Technology Co.,Ltd.Address:No.5,Kehui St.1,Kehui Development Center,Science Ave.,Guangzhou Science City,Luogang District,Guangzhou,P .R.China Tel:86-20-38601850-8801Fax:86-20-38601272E-mail:***************。
RSM(3)485HT 自动收发隔离 RS-485 收发器 数据手册说明书
©2014 Guangzhou ZHIYUAN Electronics Stock CO., LTD.极限特性参数条件最小值典型值最大值单位3.3VDC 输入系列 -0.7-- 5 输入冲击电压(1)（1s ，max ）5VDC 输入系列 -0.7-- 7 VDC 引脚焊接温度焊点距离外壳1.5mm ，10秒----300℃输入特性参数条件最小值典型值最大值单位3.3VDC 输入系列 3.15 3.303.45 输入电压5VDC 输入系列4.755.00 5.25 VDC 驱动电流----2mA串行接口兼容+3.3V 和+5V 标准UART 接口产品特性—————————————————单一输入电源供电；自动收发数据功能；HT 系列至少可连接32个节点； PHT 系列最多可连接128个节点； 电磁辐射EME 极低； 电磁抗干扰EMS 极高；集隔离与ESD 总线保护功能于一身。
产品型号———————————————————————————————————————产品型号电源电压(范围)(VDC)静态电流(mA)传输波特率(kbps) 隔离输出电源引脚最大发送电流(mA)节点数(pcs) RSM3485HT 115.2 无32 RSM3485PHT 3.3 (3.15-3.45) 35 500 有100 128 RSM485HT 115.2 无32 RSM485PHT5(4.75-5.25)37500有90128产品应用————————————————工业通讯 煤矿行业 电力监控 石油化工 楼宇自动化 PLC 与变频器的通信……产品系列————————————————产品系列温度范围隔离耐压封装RSM(3)485HT -40℃～+85℃2500VDC DIP10RSM(3)485PHT-40℃～+85℃2500VDC DIP10RSM(3)485(P)HT传输特性参数条件最小值典型值最大值单位HT系列-- 4.7 -- 内置上下拉电阻kΩPHT系列-- 47 -- 收发器输入阻抗-7V≤V CM≤+12V48 -- -- 数据延时100 -- 400 ns真值表特性收发功能输入输出TXD A B 发送功能1 1 00 0 1V A-V B RXD≥+200mV 1接收功能≤-200mV 0-200mV＜V A-V B＜+200mV不确定状态输出特性参数条件最小值典型值最大值单位隔离输出电源电压PHT系列 4.90 5.20 5.50 VDC 隔离输出电源电流PHT系列100 -- -- mA 总线接口保护ESD静电保护一般特性参数条件最小值典型值最大值单位隔离电压时间1分钟2500 -- -- VDC绝缘电阻绝缘电压500VDC 1 -- -- GΩ封装尺寸19.90×16.90×7.05 mm外壳材料黑色阻燃塑胶外壳，符合UL94-V0标准环境特性参数条件最小值典型值最大值单位工作温度-40-- +85℃存储温度-55-- +125外壳温升Ta=25℃-- 15 25存储湿度无凝结-- -- 95 %冷却方式自然空冷EMC特性EMI 传导骚扰CISPR22/EN55022，CLASS A(应用电路图2)IEC/EN 61000-4-2 Contact ±4KV/Air±8KV(裸机) Perf.Criteria B静电放电抗扰度IEC/EN 61000-4-2 Contact ±8KV/ Air±15KV(应用电路图2) Perf.Criteria B脉冲群抗扰度IEC/EN 61000-4-4 ±2KV(应用电路图2) Perf.Criteria B EMSIEC/EN 61000-4-5 ±1KV/±2KV(裸机) Perf.Criteria B雷击(浪涌)抗扰度IEC/EN 61000-4-5 ±2KV/±4KV(应用电路图2) Perf.Criteria B传导骚扰抗扰度IEC/EN 61000-4-6 3Vr.m.s Perf.Criteria A 注：（1）输入电压不能超过所规定范围值，否则可能会造成永久性不可恢复的损坏。
RS485温控器使用说明书
RS485温控器使用说明书一、技术参数1、电源：AC 24V/50Hz2、功耗：<1W3、环境温度：0----70℃4、显示温度：0----40℃5、控制温度：10----30℃6、控制精度：±1℃，温度分辨率：0.1℃7、尺寸：90*120*27 mm8、重量： 180g二、主要功能1、出厂默认“剩余时间”设置为“0000小时00分钟”，通过充值后温控器工作，余额为64小时温控器报警提示充值；倒计时累计为“0000小时00分”后，阀门自动关闭。
2、根据设定室温和当前室温控制供热阀门通断，当室内温度低于设定室温1℃时，打开阀门加热；当室内温度高于设定室温1℃时，关闭阀门。
使室内尽量保持恒温，从而实现节能目的。
3、“设定室温”默认值范围为“10℃---30℃”，可通过功能键组合修改“设定室温”值上限及下限范围。
4、阀门关闭期间余额不减，节能的同时节省费用。
5、当断电或者控制电路被切断，阀门关闭，恢复供电后自动正常运行。
6、设置专有节能按键，用户外出时使用此键，即维护了建筑温度，又节约了能源。
7、为了防止在不供暖期间阀芯生锈、结垢造成阀门堵转，在温控器供电正常情况下，每隔12天左右阀门自动开关一次。
8、支持RS485通信功能，远程读取面板显示信息，包括当前室温、设定室温、剩余时间、已用时间、阀门开关信号、温控器运行模式等信息，并可对设定室温、剩余时间信息实施远程修改。
三、温控器的操作使用操作界面如下图。
开关模式（1）“开关”键，用于控制温控器“打开”和“关闭”。
每按一次，温控器在“开”和“关”之间转换一次，同时蜂鸣器“嘀--”响一声。
温控器“打开”时，设定室温显示正常设定室温值；温控器“关闭”时，设定室温值显示“---”。
（2）““设定室温”增加0.5℃，同时蜂鸣器“嘀--”响一声。
（3）“”为减少键，在温控器打开后，每按一次，“设定室温”减小0.5℃，同时蜂鸣器“嘀--”响一声。
（4）“模式”切换键，在温控器打开后，每按一次，温控器在“舒适模式”和“节能模式”之间转换一次，同时蜂鸣器“嘀--”响一声。
电子水尺(485型)使用说明书
RS-DR-N01-1电子水尺使用说明书(485型)文档版本：V1.2目录1.产品介绍 (3)1.1产品概述 (3)1.2功能特点 (3)1.3主要技术参数 (3)2.产品选型 (4)3.设备安装 (4)3.1设备安装前检查 (4)3.2安装方法 (4)3.3接口说明 (5)3.4接线示意图 (6)3.5主从机分体安装示意图 (7)4.设备工作模式 (7)4.1空高模式 (7)4.2水深模式 (8)4.3倾斜安装测量 (8)5.设备使用前配置 (8)5.1硬件连接 (8)5.2软件选择 (9)5.3参数设置 (9)6.ModBus通信协议 (9)6.1通讯基本参数 (9)6.2通讯基本参数 (10)6.3寄存器地址 (10)6.4通讯协议实例以及解释 (11)7.常见问题及注意事项 (11)7.1无输出或输出错误 (11)7.2注意事项 (11)8.联系方式 (12)9.文档历史 (12)附录 (13)1.1产品概述该电子水尺是一款采用先进的处理器芯片作为控制器的设备。
通过测量电极的水位以获取数据，具备极高的精度及抗干扰能力。
可用于江河、湖泊、水库、水电站、灌区及输水等水利工程中进行水位的监测。
也可适用于自来水、城市污水处理、城市道路积水等市政工程中水位的监测。
本产品带一路继电器，可进行地下车库、地下商场、船舶舱室、灌溉养殖业等民用工程中进行监测和调控。
本产品采用先进的生产工艺，使用不锈钢材料做壳体防护材料，内部采用具有高密封性的材料进行特殊处理，使得产品不受泥浆、腐蚀性液体、污染物、沉淀物等外界环境的影响。
本产品具有采样精度与设备的水尺长度无关的特点。
在任何应用环境中，均可以保持极高的测量精度，测量精度1cm。
1.2功能特点■采用先进的生产工艺，采用不锈钢作为防护外壳，防护性及抗干扰能力强。
■采用高密封性材料，设备不受污泥、污染物、沉淀物等外界环境因素影响。
■具有1路开关量信号输出，可任意关联报警事项输出或用于水位上下限控制。
485远区控制器排真说明书
485远区控制器排真说明书1.功能一路主控、四路副控RS-485接口，接矩阵、硬盘录像录像机等主控设备四路控制总线RS-485接口，接被控设备如云台控制解码器等。
RS-485接口可驱动64个节点。
主控优先级高，四路副控优先级相同。
当主控控制时，优先占用控制总线，同时封闭副控，其总线占用保持时间可调（7、14、20秒），主控停止控制时，将继续占用控制总线直至该时间延时结束，以便于在该时间段内主控连续控制；当副控控制时，若主控发来控制命令，主控将抢占控制总线。
2.特性传输距离远：本设备RS-485控制总线接口经过严格测试，双向传输可达2000米（9600baud）以上。
主、副控与控制总线接口间光电隔离，极大增强通讯的抗干扰能力并保护后端设备（矩阵、DVR等）。
配有收发指示灯动态显示各接口工作状态，便于数据通信系统的工程调试及设备故障诊断。
所有控制逻辑为硬件自动完成，零延时自动收发转换。
RS-485接口抗雷击和ESD静电保护。
四路控制总线，方便满足RS-485布线规范。
由于RS-485为总线结构，要求各挂接设备与总线连接线尽量短，不能连接成星形分支结构，否则会造成信号反射，影响通讯可靠性。
而实际应用中监控设备往往比较分散，要满足以上布线要求或十分困难或增加工程成本，四路通信适配器，提供四条独立的RS-485总线驱动，既提高了可靠性又方便地解决工程布线难题。
四、使用说明1.电源AC220V供电。
2.通讯线MAIN接主控；SUB-1~SUB-4接副控：CNTRL-1~CNTRL-4接被控设备。
RS-485接口与其他设备连接时，A（+），B （-）相对连接（即A接A，B接B）。
若二端的电位差小于lV，GND线可不连，否则应将二端的（GND）。
将控制器机壳通过AC220V三芯电源插头中的地线（中间插针）接大地，以防雷击和静电保护。
