S331A天馈线测试仪说明书
S331D天馈线测试仪图文使用说明

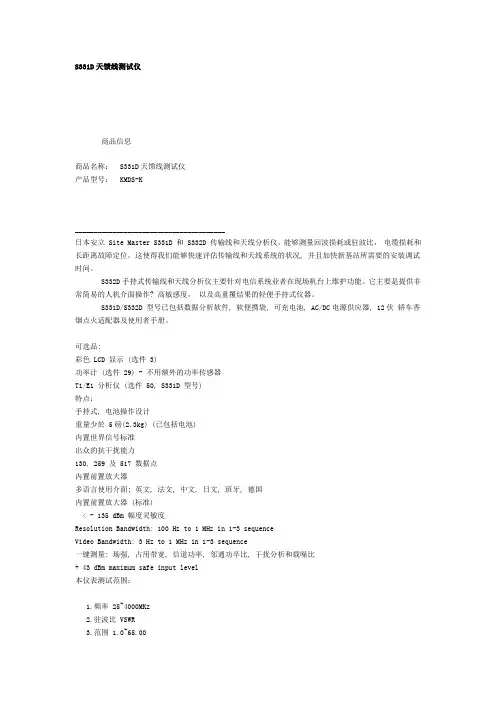

S331D天馈线测试仪商品信息商品名称：S331D天馈线测试仪产品型号：KMDS-K________________________________________日本安立 Site Master S331D 和 S332D 传输线和天线分析仪，能够测量回波损耗或驻波比，电缆损耗和长距离故障定位，这使得我们能够快速评估传输线和天线系统的状况, 并且加快新基站所需要的安装调试时间。
S332D手持式传输线和天线分析仪主要针对电信系统业者在现场机台上维护功能。
它主要是提供非常简易的人机介面操作? 高敏感度，以及高重覆结果的轻便手持式仪器。
S331D/S332D 型号已包括数据分析软件, 软便携袋, 可充电池, AC/DC电源供应器, 12伏轿车香烟点火适配器及使用者手册。
可选品:彩色 LCD 显示 (选件 3)功率计 (选件 29) - 不用额外的功率传感器T1/E1 分析仪 (选件 50, S331D 型号)特点：手持式, 电池操作设计重量少於 5磅(2.3kg) (已包括电池)内置世界信号标准出众的抗干扰能力130, 259 及 517 数据点内置前置放大器多语言使用介面; 英文, 法文, 中文, 日文, 班牙, 德国内置前置放大器 (标准)< - 135 dBm 幅度灵敏度Resolution Bandwidth: 100 Hz to 1 MHz in 1-3 sequenceVideo Bandwidth: 3 Hz to 1 MHz in 1-3 sequence一键测量: 场强, 占用带宽, 信道功率, 邻通功卒比, 干扰分析和载噪比+ 43 dBm maximum safe input level本仪表测试范围：1.频率 25~4000MKz2.驻波比 VSWR3.范围 1.0~65.004.精度 0.015.回波损耗 RL6.范围 0.0~54.00dB7.精度 0.01 dB8.电缆损耗9.范围 0.0~20.00dB10.精度 0.01 dB11.故障距离定位12.范围（米） 0~129xK（K是一个与电缆的传播速度和频率有关的参数。
天馈测试仪中文说明
安立Site Master(基站大师)S331D/S332D天馈线分析仪基站大师是无线技术服务商，承包商及设备安装人员推荐使用的天馈线分析仪。
用户指南质量保证书封面上列出的三种安立公司的产品享受自发货日起一年的材料及技术问题方面的保修。
安立公司的责任涵盖了在保修期内对故障产品的维修及更换。
客户素要提前支付将产品发到安立公司维护的相关运费。
相关责任由原购买方承担，期间的间接损坏安立公司不负有法律责任。
保证书的适用范围前面提到的保修内容不适用于连接器件的正常磨损破坏，也不适用于由于用户的不合理或不充分的维护，不经授权的修改或使用不当，或是超出产品规定的使用环境下运行设备所产生的问题。
除此之外没有发表其它的保修证书，这里任何的改动都将是购买者单方面的独家的修改。
商标认证Windows，windows95.windowsNT，windows98/2000/ME/xp都是微软公司的注册商标。
anritsu，flexcal, instacal, site maste都是安立公司的注册商标。
注意事项安立公司为客户及公司相关人士准备这本手册，是为了指导相关产品及电脑程序的安装、使用、及维护。
其中出现的任何图形、说明及信息归安立公司所有，禁止任何不经授权的引用这些内容。
未提前获得经安立公司的书面许可不得再版、复制、全部或部分引用这些内容来制造或销售相关产品或程序。
更新如要更新手册内容，可以去：http:/查看。
第一章基本信息简介这一部分主要对“基站大师S331D及S332D”这两种设备的性能、可选附件、定期检修以及精度要求方面进行了介绍，在整本手册中，基站设备可以是“S331D 及S332D”这两种型号。
设备频率范围S331D 天馈线分析模式：25—4000MHZS332D 天馈线分析模式：25---4000MHZ光/频谱分析模式：100KHZ—3000MHZ描述“基站大师”S331D是一款手提式天馈线分析仪，S332D是一款手提式天馈线、频谱分析仪。
ISA-351G技术说明书

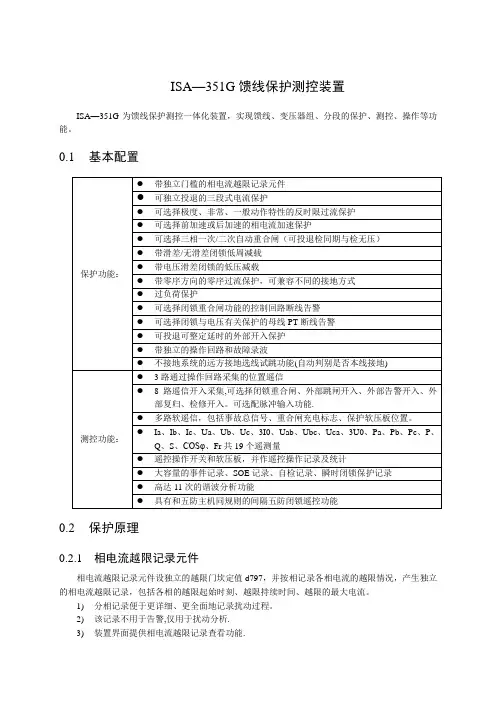

ISA—351G馈线保护测控装置ISA—351G为馈线保护测控一体化装置，实现馈线、变压器组、分段的保护、测控、操作等功能。
0.1基本配置保护功能：●带独立门槛的相电流越限记录元件●可独立投退的三段式电流保护●可选择极度、非常、一般动作特性的反时限过流保护●可选择前加速或后加速的相电流加速保护●可选择三相一次/二次自动重合闸（可投退检同期与检无压）●带滑差/无滑差闭锁低周减载●带电压滑差闭锁的低压减载●带零序方向的零序过流保护，可兼容不同的接地方式●过负荷保护●可选择闭锁重合闸功能的控制回路断线告警●可选择闭锁与电压有关保护的母线PT断线告警●可投退可整定延时的外部开入保护●带独立的操作回路和故障录波●不接地系统的远方接地选线试跳功能(自动判别是否本线接地)测控功能：●3路通过操作回路采集的位置遥信●8路遥信开入采集,可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。
可选配脉冲输入功能.●多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置。
●Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量●遥控操作开关和软压板，并作遥控操作记录及统计●大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录●高达11次的谐波分析功能●具有和五防主机同规则的间隔五防闭锁遥控功能0.2保护原理0.2.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。
1)分相记录便于更详细、更全面地记录扰动过程。
2)该记录不用于告警,仅用于扰动分析.3)装置界面提供相电流越限记录查看功能.4) 定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录)，确保最小故障电流时有足够的灵敏度,一般整定比过流保护的电流定值略低即可.0.2.2 三段式过流保护各段保护独立投退，电流及时间定值可独立整定，电流返回系数为0.95。
331D天馈线测试仪操作说明书
北京诺信创科技术有限公司天馈线测试仪使用方法天馈线测试仪使用方法基站天馈线的测试，首先是确定被测天馈线的频段，在仪表中选择设置对应的频段。
然后进行该频段的校准。
校准完毕，即可对被测天馈线进行测试，包括匹配测试（回波损耗）和故障定位。
天线测试仪对天馈线测试主要通过仪表前面板的四个功能键来完成，即Mode模式键、Config 配置键、Calibrate校准键和Marker标记键，其它辅助键有数字键和左右移动键。
开机——频段或距离设置——校准——测试——数据分析——打印具体步骤：1开机前检查1.1首先检查仪表是否完好，然后检查校验器、短跳线和电源线是否齐备。
1.2 如有不齐备，应及时反馈给主管或公司，以协助解决。
2对频率范围进行设定2.1仪表开机以后，首先按Mode键。
2.2选择匹配测试测驻波：按Measure Match 测量匹配键，显示主菜单模式。
2.3在匹配测试状态下，按Config键，仪表左侧菜单显示如下：Config →Freq频率Scale标尺Limit line门限显示线这时，进入Freq子菜单，开始对所用频率进行设置。
2.4 GSM900设置：START 端输入890按确定键，通过向右键选择STOP端，输入960后按确定键。
2.5 DCS1800设置：START 端输入1710按确定键，通过向右键选择STOP端，输入1880后按确定键。
2.6 CDMA800设置：START 端输入824按确定键，通过向右键选择STOP端，输入880后按确定键。
3仪表的校准3.1对仪表进行校准，按Calibrate键，仪表左侧菜单显示如下：Calibrate → Open开路Short短路Load负载3.2首先接开路器按Open，进行开路校准，待DONE 出现表示开路校准完成。
3.3然后接短路器按Short，进行短路校准，待DONE 出现表示短路校准完成。
3.4接着接负载按Load，进行负载校准，待DONE 出现表示负载校准完成。
驻波比测试仪(S331)
驻波比测试仪使用方法一、目的介绍驻波比测试仪的性能和正确操作、使用方法。
二、适用型号S331A、S331B三、功能3．1、测试天馈系统驻波比；3．2、判断影响驻波比指标故障点的大致位置；四、特点4．1、便携式贵重仪器；4．2、本身带有备用电池；4．3、全数字式，界面简单，易于操作；4．4、方便存储频谱图，并能与电脑连接，对所存储图形进行调用并分析；4．5、本机配有分析软件；五、应用5．1、观察天馈系统测试点驻波比；六、应用场合6．1、天馈系统开通、自检、验收的测试；6．4、天馈系统维护、测试；七、其它说明7．1、S331A与S331B性能和使用方法完全相同，不同的是：S33 1A是英文界面，S3311 是全中文界面；7．2、S33 1A、S33 1B分析软件不同；7．3、S331A和频谱分析仪MS277A所用分析软件相同；7．4、S331B和频谱分析仪MS2771B所用分析软件相同；7．5、本仪器测试频率范围：25MHz~3300MHz八、仪器操作使用方法8．1、测试准备测试电缆2条约1.5米长转接头,双阴,双阳不同型号N、SMA、TNC50欧姆标准负载N型接口开路、短路校准件N型接口8．2、仪器校准（1）打开Site Master（ON/OFF键），按FREQ键后，设置初始频率F1和终止频率F2为需要使用的频段。
按键后直接输入数值，再按ENTER键。
（2）按START CAL键进行仪器校准，用上下键选择CAL A （为初始设置的频段）后ENTER。
根据提示先接上开路OPEN，然后ENTER。
依次接上短路SHORT，ENTER。
最后接上负载LOAD，ENTER后等待仪器内部校准。
即可开始测试。
8．3、仪器设置（1）打开Site Master（ON/OFF键），按FREQ键后，设置初始频率F1和终止频率F2为相应值。
按键后直接输入数值，再按ENTER键。
（2）按MAIN键后返回初始状态，再设置SCALE。
S331D天馈线测试仪操作方法
S331D天馈线测试仪操作方法1.开机和关机a.S331D天馈线测试仪的开关位于仪器的侧面。
要开机，按下开关并保持按压状态，直到屏幕亮起。
要关机，再次按下开关并保持按压状态，直到屏幕关闭。
b.在开机时，仪器会进行自检，然后进入待机状态，显示主菜单。
2.主菜单a.主菜单显示在屏幕上，通过仪器上的导航按键在不同的选项之间移动。
菜单选项包括"测试"、"设置"、"标定"、"文件"和"帮助"。
b.使用导航按键选择所需菜单选项，然后按下确认键进入相应的功能界面。
3.测试功能a.选择"测试"菜单选项后，会显示可供选择的测试类型，如"SWR"、"反射损耗"、"VSWR"等。
使用导航按键选择所需的测试类型，并按下确认键进入测试界面。
b.在测试界面上，可以通过输入频率、选择测试通道、设置测试参数等操作来进行天馈线测试。
接下来，连接测试线缆和天馈线并确保连接牢固。
c.然后按下"开始测试"按钮，S331D将自动完成测试并将结果显示在屏幕上。
可以通过导航按键切换结果的显示方式，如图表、曲线、数字等。
4.设置功能a.选择"设置"菜单选项后，可以进入设备设置界面。
在该界面上，可以设置仪器的语言、单位、背光、校准等参数。
b.通过导航按键和确认键进行选项的选择和设置。
在设置完参数后，按下"保存"按钮以保存设置。
5.标定功能a.选择"标定"菜单选项后，可以进入仪器的标定界面。
标定是为了提高测试精度，主要包括校准标识、传输校准、反射校准等。
b.按照提示，进行标定操作。
标定操作需要使用特定的标定件，根据仪器的要求，连接标定件并按照指示进行操作。
c.标定完成后，按下"保存"按钮以保存标定参数。
SITE_MASTER使用指南[1]
![SITE_MASTER使用指南[1]](https://img.taocdn.com/s3/m/2c0968c789eb172ded63b721.png)
*7、按F2软键选终止频率
*8、输入数字2000，然后按ENTER设置F2为2000MHZ
作校准
广东省长讯实业公司
10
*9、按START CAL键，照文字的提示操作 *10、将OPEN连到REFL口，按ENTER，待仪表测试完成
广东省长讯实业公司
11
*11、出现提示后断开OPEN，连接SHORT端子到REFL口，然后 按ENTER键，待仪表测试完成
Open---开路器 Short---短路器 Load---负载器
广东省长讯实业公司
22
-将测试口扩充电缆（ the test port extension cable）连到测试端口。
- 按 START CAL 键。 - 连接标记为“OPEN”端 的Open/Short器到测试扩充电缆的末端，然后按 ENTER。
广东省长讯实业公司
24
表二、天线安装测试所需的部件
广东省长讯实业公司
25
四、驻波比（SWR）测试
步骤： 1. 按 OPT 软键（在主菜单中）。 2. 按B1软键选定 MODE = SWR。 3. 按 MORE软键。 4. 再按 MAIN 软键。 5. 检查所有的连接点是否正确且拧紧。 6. 按 FREQ 软键。 7. 检查所选的频率范围是否正确。 8. 按 MAIN 软键。 9. 按 SCALE 键。 10. 按 TOP 软键。 11. 输入1.5 的顶部刻度值，然后按ENTER键。 12. 设置 LIMIT 数据输入模式。 13. 输入1.4的限定值，然后ENTER键。 14. 观察波形并检查反射回的SWR是否超过 1.4 (= 15.6 dB RL)，可参考表3（下表）
广东省长讯实业公司
28
图5 不符合标准的波形（不正常）
仪器仪表使用说明(修改)
目录1.驻波测试仪的使用说明 (2)a)Anritsu S331A (2)b)BIRD (3)2.频谱仪的使用说明 (6)a)型号及指标 (6)b)调试方法： (7)3.信号源的使用说明 (9)4.测试手机的使用说明 (9)a)C网： (9)b)G网 (10)5.GPS的使用说明 (10)a)使用说明 (10)6.路测软件的使用说明 (11)a)G网万禾WalkMan (11)b)C网路测软件 (17)7.网管的使用说明 (37)8.光功率计的使用说明 (39)驻波测试仪的使用说明Anritsu S331A天馈测试仪是选择传输线和天线安装和维护用的仪器，是降低维护费用，提高质量的最佳选择。
它代替了那种沉重、昂贵和复杂的测试设备。
它具有的频率范围反射计技术使它能够在设备突然失效前发现问题，可以节约大量的费用。
天馈测试仪是一种精确的手持回程损耗/SWR和错误地址测试仪器。
具备内置错误地址、瓦特计、T 型连接器和频谱分析能力。
重量轻，坚实，适应温度范围宽，是理想的野外作业工具。
该设备的专利设计可免受RF干扰，这对现场测试非常重要。
第一步：设置在按右边键盘下方的ON/OFF键开机后，会出现系统自检的画面，在自检成功后，进入主屏幕。
首先我们要设置的应该是我们要测试的频率段，联通的C网和G网的频段加一起是从825.0MHz到960.0MHz。
仔细观察设备的界面会发现，屏幕下方有与液晶屏下方的五个按键一一对应的浮动按钮。
分别为“FREQ”、“DIST”、“SCALE”、“OPT”和“POWER”。
先按对应“FREQ”的键，注意到屏幕下方的浮动按钮有所改变，按对应“F1”键，设置坐标轴的左边，假定为825.0MHz，输入825，按“ENTER”即可。
同理按“F2”设置坐标轴的右边，假定为960.0MHz。
设置完成后按右键盘的“ESCAPE/CLEAR”键退出，再按“SCALE”，设置坐标轴的纵坐标，“TOP”为顶值，“BOTTOM”为底值，“LIMIT”为限制值，在实际测量中如果驻波比超过“LIMIT”，驻波测试仪会报警。
sitemaster S331天馈线测试仪使用指南
WILTRON SITE MASTE S331测试仪使用指南一、Site Master 331测试仪操作键示图二、测试仪表预调1. 选择频率范围-按ON按钮打开SiteMaster。
-按FREQ 软键。
-然后按F1 软键。
-输入天线系统的下限（“Lower”）频率MHz值，按ENTER键。
-再按F2 软键。
-输入天线系统的上限（“Higher”）频率MHz值，按ENTER键。
-在显示区域显示新的开始与结束值的地方检查频率数值范围FREQ scale。
-按MAIN 软键进入主菜单。
2. 测试仪表较准Open---开路器Short---短路器Load---负载器-将测试口扩充电缆（the test port extension cable）连到测试端口。
-按START CAL 键。
-连接标记为“OPEN”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。
-连接标记为“SHORT”端的Open/Short器到测试扩充电缆的末端，然后按ENTER。
Result: 在测试处理过程中“Measuring OPEN”（测试开路）的信息将显示在屏幕上。
-连接“PRECISION LOAD ”（负载器）到测试扩充电缆的末端，然后按ENTER。
Result: 测量后，“Measuring LOAD”的信息显示在屏幕上，“Calculating”显示约8秒-校准完毕后, 从测试扩充电缆取下“PRECISION LOAD”器。
3. 输入天馈线的参数-按DIST 软键。
-按MORE 软键。
-按LOSS 键。
-输入要测试的天馈线类型的每米的损耗dB值(see Table 23) ，然后按ENTER.注意: 只有采用供货商提供的正确值，才能保证测试结果的可靠性。
-再按PROP V 软键。
-输入relative velocity (see Table 23) 测试天馈线的类型，然后按ENTER键。
天馈测试仪使用手册
反射信号
测试通道 采样混频器
本振分配
IF Channel (Referrence) 200KhZ BPF 25~50MHz本振 A/D A/D
IF Channel (Test) BPF 200KhZ
Data Process System
Display
天馈线测试仪的基本测试项目
频域测试
VSWR（驻波比） vs. 频率 Return loss（回损） vs. 频率 Cable loss（电缆损耗）vs. 频率 天馈线测试仪通过对频率域的测试，然后利用付立叶反变换得到时域分析， 时域信号进一步转换成距离域从而得到故障定位
无需在户内户外用不同的亮度调节 无需刻意遮蔽强光
更大更高分辨率的显示屏（7.2吋， 640x480分辨率）
3) USB连接
支持直接的U盘连接，更方便的PC遥控和数据导出
N9330A 后分析软件
强大又易于使用的各项功能
内容
天线及馈线测试基本概念 N9330A的性能指标 N9330的使用性 配件与选件 竞争分析
1) 4小时超长电池工作时间
• 内置智能锂电池，4500mAH, 4小时连续工作 • 可选的备用电池 • 车载充电器
2) 7.2” 防眩光 LCD
防眩光LCD保障即使在户外强光下也有清晰显示
方向性越大，测试结果越准确
内容
天线及馈线测试基本概念 N9330A的性能指标 N9330的使用性 配件与选件 竞争分析
Agilent N9330A 手持式天馈线测试仪
25 MHz – 4 GHz
N9330A （25M~4G Hz）技术规格指标
回波损耗 测量范围: 分辨率: 0 dB to 60 dB 0.01 dB 电压驻波比 测量范围: 分辨率:
S331D天馈线测试仪操作方法
S331D天馈线测试仪操作方法1.S331D测试仪的开机和初始化插入电池或连接外部直流电源，按下电源开关，S331D测试仪就会开始自检，并显示一些初始信息。
当测试仪初始化完成后，显示屏会显示仪器的软件版本及一些菜单选项。
2.基本设置按下菜单键，然后使用导航键选择"Settings"选项。
在设置菜单中，可以进行以下基本设置：a.选择测量单位（如dBm、dBV、dBμV等）；b.选择频率单位（如MHz、GHz等）；c.调整亮度和对比度等显示设置。
3.频率设置按下菜单键，然后使用导航键选择"Frequencies"选项。
在频率设置菜单中，可以进行以下操作：a.设置起始频率和终止频率；b.设置频率步进值（带宽）；c.选择频率与功率显示方式（单频、多频或扫频）。
4.校准校准天馈线测试仪十分重要，它可以确保测试结果的准确性和精度。
S331D测试仪提供两种校准方法：全频校准和时间校准。
下面介绍全频校准的操作步骤：a. 连接一根标准电缆到测试仪的A端口，另一端连接到测试仪的校准设备（如Auto-Cal Kit）；b. 按下菜单键，然后使用导航键选择"Calibration"选项；c. 在校准菜单中，选择"Full Cal"选项，然后按下"Enter"键；d.按照屏幕提示操作，完成全频校准。
5.测试校准完成后，可以进行天馈线的测试。
连接待测的天馈线到测试仪的A端口，另一端连接到要测试的设备或天线。
按下菜单键，然后使用导航键选择"Measure"选项。
在测量菜单中，可以进行以下操作：a.选择需要测量的参数，如反射损耗、插入损耗、驻波比等；b.选择显示方式，如单频或多频模式；c.进行测试并查看测试结果。
6.数据分析和存储a.查看已存储的测试数据；b.导出测试数据到电脑或其他存储设备；c.删除不需要的测试数据。
天馈测试仪使用手册
f1 起始频率
f2 终止频率
resolutio3n108Vp fstop fstart
0
Paggee 1155
Signal Transmission
第十五页
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
强大又易于使用的各项功能
方便的显示和分析 数据文件的导入导出 Smith圆图 方便的文档管理和打印
Pagee 2222
第二十二页
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
June 2007
4) 支持11种本地语言
Chinese, Chinese (traditional), English, French, German, Italian, Japanese, Korean, Portuguese, Russian, and Spanish.
Pagee 1166
第十六页
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
June 2007
内容
天线及馈线测试基本概念 N9330A的性能指标 N9330的使用性 配件与选件 竞争分析
Pagee 1188
第十八页
NA_241 Introducing N9330A Handheld Cable & Antenna Tester
June 2007
测量功能二: 单端口电缆损耗测量（插入损耗）
去除天线，然后连接精确的短路器，则射频信号被100%反射，拖过对双倍程的信号的测量然后平均
天馈线分析仪SiteMaster操作指导书
天馈线分析仪SiteMaster操作指导书----------------------- Page 1----------------------- Site Master天馈线分析仪操作培训2004年1月Slide 1 of 33----------------------- Page 2----------------------- 内容传输线和天线（天馈线）简介天馈线测量基础测试设备(方法)和比较操作培训故障分析测验参考文献Slide 2 of 33----------------------- Page 3----------------------- 内容传输线和天线（天馈线）简介天馈线测量基础测试设备(方法)和比较操作培训故障分析测验参考文献Slide 3 of 33----------------------- Page 4----------------------- 传输线和天线（天馈线）简介Slide 4 of 33----------------------- Page 5----------------------- 传输线和天线（天馈线）简介天馈线系统组成和性能安装质量Slide 5 of 33----------------------- Page 6----------------------- 天馈线系统组成和性能哪些因素影响系统品质?传输线和天线系统有许多特性能够而且确实影响射频信号的质量。
o 射频信号的频率o 传输线的类型o 传输线的长度o 电缆的类型o 电缆的尺寸o 连接器o 天线o 安装的质量Slide 6 of 33----------------------- Page 7----------------------- 天馈线系统组成和性能频率频率如何影响性能?传输线传输线的类型如何影响您的系统?传输线的长度如何影响您的系统?我们如何选择正确的传输线?电缆电缆类型如何影响您的系统?电缆尺寸如何影响您的系统?我们如何选择正确的电缆?连接器使用目的和安装质量对系统的影响?面对众多连接器我们如何选择?天线天线类型如何影响您的系统?我们如何选择合适的天线?Slide 7 of 33----------------------- Page 8----------------------- 天馈线系统组成和性能频率频率如何影响性能?频率越高，损耗越大。
Site Master 用户培训手册S251-331
Site Master天馈线分析仪的软件，是供天线系统维护使用的数据库和分析工具。测试数据可以与历史数据进行分析和比较。非常容易下载Site Master天馈线测试仪内的存储曲线到PC。
单端口微波Site Master：70双端口Site Master：50
后面板接头包括9针的RS232接头，测试
端口，DC电源输入，功率检波器接头
设置存储器：
单端口射频Site Master：9
单端口微波Site Master：6
双端口Site Master：4
校准存储器：
单端口射频Site Master：9
当按下此键后屏幕右方显示五个菜单键依次为top输入极限线最大值bottom输入极限线最小值limitonoff打开关闭极限线功能limitedit按下此键后屏幕下方显示提示可用数字键键入极限值然后按enter键输入limitbeep打开告警蜂鸣器按下此键后屏幕下方显示limitbeep或者off
Site Master传输线和天线分析仪用户培训手册（Model S251—331）
4．在天馈线接入测试口前，必须确保天馈线无静电，接入前须将天馈线对地放电。
5．充电器务必使用有接地端的电源，以免因接地不良引起SiteMaster的损坏。严禁使用其他充电电源。
6．请勿自行打开SiteMaster进行修理，因为您没有专业维修设备。擅自打开并修理过的仪器，将不再按保修规定处理。请遵守此项要求，以免产生其他故障而使您承受不必要的额外经济损失。
电缆损耗精度
精度：<+/-1.0dB典型值，假设电缆回波损耗>26dB，插入损耗<4.0dB
测量时采用可改善精度的起伏峰值测量法，即设置频率扫描使显示曲线有5到6个峰，校准Site Master并设置两个标记在相邻的峰和谷上，两个标记值相加在除以2得出测量值。电缆损耗大于4.0dB参见技术手册。
安立331A SiteMaster使用介绍
测量方法和步骤
驻波比的测量－校准:
安立331A SiteMaster使用介绍
校准用的接头:OPEN,SHORT和LOAD
2005年 8月
测量方法和步骤
安立331A SiteMaster使用介绍
驻波比的测量－校准:
校准:每次使用前都要校准,方法: 步骤一:打开电源,按START CAL键激活校准菜单,屏幕会显示:
2005年 8月
测量方法和步骤
安立331A SiteMaster使用介绍
驻波比的测量－校准:
步骤二：用上/下键和ENTER键选择A或B
选A或B都可以；不必管CAL A 或CAL B 后面的频率数，校准后其频率自然会 等于设定的频率范围
屏幕会提示： Connect OPEN, PRESS ENTER
步骤三：将开路器接到TEST PORT，按ENTER
屏幕会提示： Connect SHORT, PRESS ENTER
2005年 8月
测量方法和步骤
安立331A SiteMaster使用介绍
驻波比的测量－校准:
步骤四: 将短路器接到TEST PORT，按ENTER
屏幕会提示： Connect LOAD, PRESS ENTER
软键的应用：软键位置如下图：
安立331A SiteMaster使用介绍
2005年 8月
安立331A SiteMaster使用介绍
软件盘说明
一般开机后自动进入Main Menu，下面首先对Main Menu 软按键使用做一说明；
Main Menu： FREQ--------------扫描频率选择菜单，用于设置扫描起止频率和激起MARKER菜 单； DIST----------------选择DISTANCE-TO-FAULT 菜单； SCALE-------------选择SCALE MENUE 菜单； OPT-----------------选择OPTION菜单； POWER------------选择POWER菜单。
site_masterS331A操作指南(驻波比
天线分析仪Site Master S331A 使用说明书（之一）日本安立公司的天线分析仪Site Master S331A在GSM基站测试中主要用途是：在基站天线安装好了以后，除了可以测试天线系统在某个频段内（如发射频段870MHz—960MHz）的驻波比（SWR0）、回损（R.L.）外（以连续曲线表示），最重要的是：还可以在发现天线系统出现故障后，测试整个天线各位置点的SWR或R.L.,以定位故障位置—Distance To Fault（DTF）。
测试结果曲线可以通过外接的打印机直接打印出来。
需要特别指出的是：Site Master S331A的工作原理是一种小信号的驻波的测量方法，与通常的实际环境（大信号情况），其Test Ports口输出频谱的电平在-75dBm左右。
天线分析仪Site Master使用时需要知道并必须输入被测电缆的相对传播速率Vf和每米的线缆损耗CABLE LOSS（两者缺一不可），以及被测线缆的长度等，经与ANDREW公司联系，获得其如下型号/馈线的相对传播速率Vf和每米的线缆损耗CABLE LOSS数值，如下：1/2”跳线：Vf=0.81, CABLELOSS=0.11DB/米7/8”馈线：Vf=0.89, CABLELOSS=0.043DB/米5/4”馈线：Vf=0.89, CABLELOSS=0.032DB/米其中被测线缆的长度D可以从工程文件中得到,不过请增加5米左右的余量。
一、SWR、RETURN LOSS测试步骤1、将被测天线接到仪器的Test Port口，然后开启Site Master；第一次使用时最好先定标（按[CAL]键，依照提示在测试口先后接上：短路器（SHORT）、开路器（OPEN）、标准负载（LOAD）即可）。
2、设置横座标：测试频段（主菜单[FREQ]—启始频率F1、终止频率F2）和纵座标：测试项目[OPT]—[B1]—SWR/RETURN LOSS），同时还可以设置横纵标SWR/RETURN LOSS的范围以及门限（主菜单[SCALE]—[TOP]、[BOTTOM]和[LIMIT]），然后就可以开始测试。
S331D天馈线测试仪操作方法
关于Site Master天馈线测试仪一、相关术语：FDR：频域反射；TDR：时域反射；DTF：故障点定位SWR：驻波比二、相关仪表及测试功能：S113B/S114B S331B/C/D S810A/818A/820A C751/752频率范围：5—1200MHz 25—3300MHz 3.3—10.5GHz 5—1000MHz频谱分析：0.1—3300MHz 0.1—3300MHz(仅S114B) （仅S332B）频率精度：75ppm 75ppm 75ppm 75ppm测试功能：回波损耗回波损耗回波损耗回波损耗驻波比（SWR）驻波比（SWR）驻波比（SWR）驻波比（SWR）电缆损耗电缆损耗电缆/波导插入损耗电缆损耗故障点定位故障点定位故障点定位故障点定位功能选件：RF功率测量RF功率测量RF功率测量RF功率测量抗干扰能力：+10dBm -5dBm 0dBm﹤12GHz +10dBm-10dBm﹤20GHz三、相关仪表技术性能的比较：FDR-- 频域反射技术：采用RF扫描方式。
扫描的频率正是被测天线的工作频率，因此可以准确的测试传输线的特性，可以准确的发现十分小的性能下降和确切的故障性质及故障位置。
总之，FDR技术对工作在RF段的天线、馈线的特性不仅可以进行精确的测试，而且可以准确的发现天线、馈线系统在出现故障以前的微小的特性下降和其确切的位置，进而把故障排除在萌芽之前。
FDR技术是评估天线系统质量的唯一准确、完美的仪表。
TDR-- 时域反射技术：用dc脉冲作为测试的激励信号，以时域反射法测试线路特性。
因此只能在天/馈线系统出现故障后的故障查找（即用于故障的再处理的维护）。
对于天馈线真实的RF特性及RF特性的变化TDR技术不能解决。
也就是说，TDR不能够评估天线系统的质量。
目前--采用FDR频域反射技术的仪表惟有Site Master序列的天馈线测试仪。
四、Site Master天馈线测试仪测试内容：⑴电缆损耗测量：由于大多数天线的外在特性几乎是开路的，因此检查/测试天馈线的损耗不需要断开与天线的连接或爬到塔上，而只需要在Site Master天馈线测试仪上，进行天线频率范围外的频率校正，然后，连接到传输线的输入端就可以进行电缆损耗的测试。
馈线测试仪(SITE MASTER)使用
馈线测试仪（site master）使用方法一、仪表介绍sitemaster在工程中用于测试天馈线的驻波比以及馈线的长度，部分型号也可测试射频功率。
二、使用步骤1、按[ON/OFF]键开机2、待显示“press enter to continue”后按[ENTER]3、按[MODE]，然后用“∧”或“∨”选择DTF-SWR，按[ENTER]，即选择驻波比测试状态。
4、按软键[DFTAID]设置参数说明：D1=0.0m 表示所测馈线起始点为0米D2=160.0m (Dmax=252.9m)表示所测馈线长度最大值F1=890MHz 表示所用工作频段始端F1=960MHz 表示所用工作频段终端RES=130pts 采样点WINDOWING=RECTANGVLARCABLE=NONEPROP VEL=0.915 表示馈线的传输速率CABLELOSS=0.071dB/m 表示每米电缆损耗操作：用“∧”或“∨”选择要设置的项目，[ENTER]后可设置或修改参数，当所有参数设置完毕后，选择CALIBRATIONIS V ALIID-CONTINVE，按[ENTER]注意：1）一般要修改的是D2和CABLELOSS，其中D2根据估定所测馈线长设置，CABLELOSS值如下：7/8馈线：0.041 1/2馈线：0.071 10D馈线：0.112)如果直放站或室内覆盖系统的工作频段不是900MHz,F1和F2要重新设置。
5、仪表校准（严格要求为每开机一次校准一次，一般每天校准一次）1）按[STAR CALL]键，底部屏幕显示CONNECT OPEN TO RF out PORT,将测试线一端连仪表射频口，另一端连接校准适配器“OPEN”端，然后按[ENTER]。
2）待显示：CONNECT SHORT TO RF OUT PORT，将适配器由“OPEN”换成“SHORT”，按[ENTER]。
3）待显示：CONNECT TERMINATION TO RF OUT PORT，另一端换成“LOAD”，按[ENTER]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
S331A天馈线测试仪
说明书
China Mobile
S331手持式天馈线SWR/RL,故障定位仪
标准附件:
1携带包
2交流/直流变压器
312V汽车直流电池点烟器
4分析软件
5RS232接口连接电缆
6用户手册
性能:
频率精度:100KHz
SWR:
范围:1.00到65.00
精度:0.01
回损:
范围:0.0到54.00dB
精度:0.01dB
电缆插入损耗:
范围:0.0到20.00dB
精度:0.01dB
面板介绍如图2—0页
12.5—外接电源口
External Power外接电源指示灯
Battery Charging电池充电指示灯（当电池充满后，灯自动熄灭）
Serial Interface RS232接口，用于连接计算机，打印机
Test Port RF测试接口，50Ω阻抗
RF Det功率检测口
键盘：
[１] 开关背景灯
[AUTO SCALE]自动优化显示范围
[CAL] 打开校验菜单,使用上下箭头选择所要校验项目(A或B) [ESCAPE/CLEAR] 退出当前操作和/或清除显示,如正在修改参数,按此键将清除当前输入,存储上次有效输入
[LIMIT] 调出显示范围菜单
[MARKER]调出光标菜单
[PRINT]打印当前显示
[RECALL DISPLAY]调出存储图形(仪表可存储40条曲线),选择所需要的号码按[ENTER]键
[RECALL SETUP]调出存储设置,总共可存储9个.0号设置是出厂默认设置[RUN/HOLD]运行/保持
[SAVE DISPLAY]存储显示图形
[SAVE SETUP] 存储设置
[START CAL] 打开校验菜单时，选择相应校验（Ａ，Ｂ）然后按提示操作
上下键：选择参数，当按任意键开机时，上下键可用于调整显示对比度
菜单
1 主菜单
FREQ: 选择频度菜单
DIST:选择距离菜单
SCALE: 选择范围菜单
OPT: 选择选项菜单
POWER:选择功率测量菜单(选件)
2频率菜单
F1: 扫描开始频率
F2: 扫描截止频率
MKRS:选择光标菜单
MAIN: 返回主菜单
3光标菜单
M1,M2,M3,M4:选择相应光标参数,屏幕出现光标所在处频率或距离以及相应的SWR,RL,CL
光标二级菜单
EDIT: 编辑选择光标参数
DELTA:显示相对M1光标的SWR,RL,CL以及频率,距离的偏差值
MORE:进入光标三级菜单
BACK:返回主菜单
光标三级菜单
V AILEY:把选择的光标放置在SWR,RL,CL最小处
BACK: 返回上级菜单
MKRS: 返回光标主菜单
4距离菜单
D2: 设置距离尾端值
MKRS:进入光标菜单
DTF AID: 提供优化故障定位功能参数设置.用户输入最大距离,中心频率,电缆传导参数后,系统计算出最佳的频率范围和精度.
MORE:进入距离子菜单
距离子菜单
PROP V: 输入电缆传导速度参数(范围0.01—1.00)
CABLE:打开一个通用电缆参考表,表中提供相应电缆的LOSS和PROP V WINDW:打开用于DTF计算的FFT窗口
范围菜单(SCALE)
BOTTOM: 设置范围显示最小值
LIMIT: 开关限制范围
MAIN: 返回主菜单
选项菜单(OPT)
B2: 超出范围告警声响开关
B3: 键盘锁定开关
B4: 单扫描触发开关,当打开,每次扫描要手动按RUN/HOLD键触发
MORE:选择下一子级菜单
选项菜单子菜单
B6:固定频率信号源开关.当开时,频率菜单F1=F2,信号源固定在所选择频率,当关时,产生一个窄带信号,中心频率在选择频率
B8:调整显示对比度
MAIN:返回主菜单
操作过程:
此仪表分为四个功能区:通用功能,频域,时域和功率监测
*通用功能指选项菜单功能和范围显示功能适于频域时域测量
*频域测量可测量回损,驻波比,电缆损耗
*时域测量指故障定位查找,包括回损或驻波比.电缆损耗不能在时域测量
频域测量
1 回损和SWR测量
1)选择频率范围:在主菜单中按FREQ软键,输入开始频率F1,结束频率F2
2)进行校验:按START CAL键,选择CAL A或CAL B,根据屏幕提示操作,先连接开
路,再连接短路,最后连接负载
3)开始测量:连接被测设备到仪表,立即获得波形
4)调整显示范围:自动调整按AUTO SCALE,手动调整在主菜单中按SCALE软键,设
置显示最大值,最小值
5)放置光标:在主菜单中选择MARKER调出光标菜单,按M1选择M1光标,EDIT编
辑光标参数.其它光标同样操作.
存储设置:
按SA VE SETUP键,可存储9个设置
调出设置:
按RECALL SETUP键,输入所要的设置号(1-9),调出出厂设置,按0
存储显示值:
按SA VE DISPLAY键,可存储40个显示图形
调出显示:
按RECALL DISPLAY键,输入所要的代号.
电缆损耗测量
1)选择频率范围,同上
2)进行校验,同上
3)连接测量电缆到仪表,在电缆另一端放置开路器或短路器
4)获得图形是电缆损耗相对频率的图形
5)调整显示范围:自动调整按AUTO SCALE,手动调整在主菜单中按SCALE软件,
设置显示最大值,最小值.
6)放置光标:在主菜单中选择MARKER调出光标菜单,按M1选择M1光标,EDIT编
辑光标参数.其它光标同样操作.
时域测量:
1)选择频率范围;在主菜单中按FREQ软键,输入开始频率F1,结束频率F2
2)进行校验:按START CAL键,选择CAL A或CAL B,根据屏幕提示操作,先连接开
路,再连接短路,最后连接负载.
3)开始测量:按DIST键,进入菜单,D1输入开始距离,D2输入结束距离,按MORE进
入距离测试子菜单,按CABLE选择电缆型号或输入LOSS,PROP V值.在一系列的计算完成后(约8秒),显示两个光标间的回损
4)放置光标:在主菜单选择MARKER调出光标菜单,按M1选择M1光标,EDIT编辑
光标参数.其它光标同样操作.
分析软件
本仪表分析软件要求运行在WINDOWS操作系统,包括WINDOWS 3.X,WINDOWS NT,WINDOWS 95,要求的计算机配置如下:
*386或386以上
*至少8M内存
*至少3M可用硬盘空间
改变COM端口设置—WINDOWS 95
1 打开控制面板,点出系统窗口,选择设备管理,双击”端口”.
2 按如下设置改变端口设置:
波特率: 9600
数据位: 8
奇偶校验: 无
停止位: 1
流量控制: 无
软件安装:插入磁盘,运行SETUP
运行软件:
1 如图P3-8连接仪表和计算机,双击”Site Master Software Tools”打开运行软件
2点”Capture”,选择”Capture multiple traces”,输入所要分析的仪表曲线存储号(1--40)后,点”OK”
3 PC机出现曲线后,点”PLOT PROPERTIES”可改变显示范围,光标,限制线等
4 有关RL,SWR曲线可从距离故障显示传送,分析软件可找到故障点,接头点,和其它非连续故障.
5出现图形后,在工具栏点”FAULT FIND”,出现菜单要求输入开始,结束的距离,传导系数,电缆损耗等参数,提供这些信息后,点”OK”出现一个电缆/距离图.。
