编码器调零方法
各种编码器的调零办法
精心整理各种编码器的调零方法增量式编码器的相位对齐方式?增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ 输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。
带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：?1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；?2.用示波器观察编码器的U相信号和Z信号；?3.调整编码器转轴与电机轴的相对位置；?4.5.?1.2.Z信号也UU相U相信1.用3?2.3.?4.也1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；?2.用示波器观察绝对编码器的最高计数位电平信号；?3.调整编码器转轴与电机轴的相对位置；?4.一边调整，一边观察最高计数位信号的跳变沿，直到跳变沿准确出现在电机轴的定向平衡位置处，锁定编码器与电机的相对位置关系；?5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，跳变沿都能准确复现，则对齐有效。
?这类绝对式编码器目前已经被采用EnDA T，BiSS，Hyperface等串行协议，以及日系专用串行协议的新型绝对式编码器广泛取代，因而最高位信号就不符存在了，此时对齐编码器和电机相位的方法也有所变化，其中一种非常实用的方法是利用编码器内部的EEPROM，存储编码器随机安装在电机轴上后实测的相位，具体方法如下：?1.将编码器随机安装在电机上，即固结编码器转轴与电机轴，以及编码器外壳与电机外壳；?2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；?3.用伺服驱动器读取绝对编码器的单圈位置值，并存入编码器内部记录电机电角度初始相位的EEPROM中；?4.对齐过程结束。
编码器调零最简方法
编码器调零最简方法
编码器调零？嘿，那可不是件难事儿！咱就直接说说最简方法。
首先，找到编码器上的调零按钮或者接口，这就像在茫茫大海中找到那关键的指南针一样重要！如果找不到，那可就抓瞎啦！接着，按照说明书的步骤进行操作，可千万别瞎捣鼓，不然搞坏了可就悲催了。
在调零的过程中，一定要小心谨慎，就好比走钢丝一样，稍不注意就可能掉下去。
调零过程中的安全性那是相当重要啊！要是不小心弄出个电火花啥的，那可不得了。
所以，一定要确保电源断开，这可不是闹着玩的。
稳定性也不能忽视，要是调完零后一会儿准一会儿不准，那还不如不调呢！就像开车的时候，方向盘要是不稳，那得多吓人啊！
编码器调零的应用场景可多了去了。
比如在自动化生产线上，精准的位置控制就离不开编码器调零。
这就好比是射击比赛中，精准的瞄准才能打出好成绩。
它的优势也很明显啊，能提高精度，减少误差，让设备运行得更加顺畅。
我给你讲个实际案例吧。
有一次，一个工厂的设备出现了问题，经过检查发现是编码器不准了。
技术人员进行了调零操作后，设备立马恢复了正常，生产效率大大提高。
这就像给生病的人吃了一剂良药，立马就精神了。
所以啊，编码器调零真的很重要，大家一定要掌握好这个最简方法。
hsv一160一020使用说明编码器调零
hsv一160一020使用说明编码器调零【最新版】目录1.HSV 一 160 一 020 简介2.编码器调零的作用3.编码器调零的具体步骤4.使用过程中需要注意的问题5.总结正文一、HSV 一 160 一 020 简介HSV 一 160 一 020 是一款高性能的编码器，适用于各种工业自动化控制场合。
该编码器具有体积小、精度高、抗干扰能力强等特点，能够为工业生产提供稳定可靠的信号传输。
二、编码器调零的作用编码器调零是指在工业自动化控制系统中，通过对编码器进行一定的操作，使其输出的脉冲信号与实际位置信号保持一致，从而确保控制系统的准确性。
调零是编码器使用的关键步骤，对于保证设备运行精度和稳定性至关重要。
三、编码器调零的具体步骤1.首先，断开电源，确保安全。
2.将编码器的输出电缆与接线板相连接。
3.通过接线板上的按钮，给编码器施加适当的电压。
4.观察编码器的指示灯是否正常亮起，如果正常，则进行下一步操作；如果不正常，需检查接线是否正确。
5.调整编码器的零位，使其输出的脉冲信号与实际位置信号一致。
这一步通常需要使用专业的调试工具，具体操作需参考产品说明书。
6.完成调零后，关闭电源，检查编码器是否正常工作。
四、使用过程中需要注意的问题1.在调零过程中，要保证接线正确无误，避免因接线错误导致的设备损坏。
2.调零时需使用专业的调试工具，确保调试效果。
3.在设备运行过程中，要定期检查编码器的工作状态，发现异常及时处理。
五、总结HSV 一 160 一 020 编码器在工业自动化控制领域具有广泛的应用，调零是保证其正常运行的关键步骤。
多圈绝对值编码器调零对位方法
多圈绝对值编码器调零对位方法
多圈绝对值编码器是一种用于测量旋转角度的装置，它能够提供高精度的角度信息。
调零对位方法是指在使用编码器时将其零点对准参考位置的过程。
以下是多角度全面完整的回答：
1. 机械对位，在安装多圈绝对值编码器时，通常需要进行机械对位。
这包括确保编码器轴与被测物体的旋转轴对齐，以及调整机械结构使得编码器能够准确读取旋转角度。
2. 电气对位，在电气对位阶段，需要连接编码器输出信号到相应的控制系统或数据采集设备。
在此阶段需要确保信号线路连接正确，信号电平稳定，并进行必要的校准。
3. 软件对位，在使用多圈绝对值编码器时，通常需要进行软件对位。
这包括根据厂家提供的指南，使用特定的软件工具将编码器的零点位置设定为参考位置。
这通常需要在控制系统或者编码器读数软件中进行相关设置。
4. 校准和验证，一旦进行了机械、电气和软件对位，就需要进行校准和验证。
这包括通过旋转被测物体，观察编码器读数是否准
确，并进行必要的校准调整，以确保编码器能够准确反映被测物体
的旋转角度。
5. 定期维护，为了保持多圈绝对值编码器的准确性，需要定期
进行维护和校准。
这包括清洁编码器表面，检查连接线路是否良好，以及校准和验证编码器的零点位置是否保持准确。
总之，多圈绝对值编码器的调零对位涉及到机械、电气、软件
和校准等多个方面，需要全面考虑并严格执行相关步骤，以确保编
码器能够准确地提供角度信息。
伺服电机编码器如何调零
伺服电机编码器如何调零伺服电机编码器是一种重要的传感器，用于检测电机的位置。
调零是在安装和维护过程中必须经常进行的操作，它可以确保电机在正常运行时保持准确的位置信息。
本文将介绍如何调零伺服电机编码器。
第一步：准备工作在调零之前，需要确保电机系统处于关闭状态，并且没有通电。
另外，请查阅设备的技术手册以了解调零过程的具体步骤和要求。
第二步：进入调零模式启动电机控制器，进入编码器调零模式。
具体的操作方式因不同控制器而有所不同，通常需要通过按动某个特定的按钮或者输入特定的命令来进入调零模式。
第三步：调零操作在调零模式下，根据设备手册的指导，选择调零操作。
通常有两种调零方式：软件调零和手动调零。
•软件调零：通过电脑或者控制器的设置界面来实现调零操作。
在程序中指定一个位置作为零点，系统会将这个位置对应的编码器值设为零点。
•手动调零：在调零模式下，手动将电机旋转到一个已知的零点位置，然后按下确认按钮进行保存。
第四步：测试与验证完成调零后，需要进行测试和验证以确保调零操作正确无误。
可以通过手动操作电机或者运行预设的程序来检查调零效果，确保电机能够准确地返回到零点位置。
注意事项•在调零过程中，务必小心操作，避免误操作导致错误。
•调零前要确保所有相关设备处于安全状态，避免发生意外。
•如遇到问题或调零失败，应及时查阅设备技术手册或联系技术人员进行处理。
通过以上步骤，您可以成功地调零伺服电机编码器，确保电机系统正常运行并保持准确的位置信息。
希望本文对您有所帮助！。
海德汉编码器调零方法

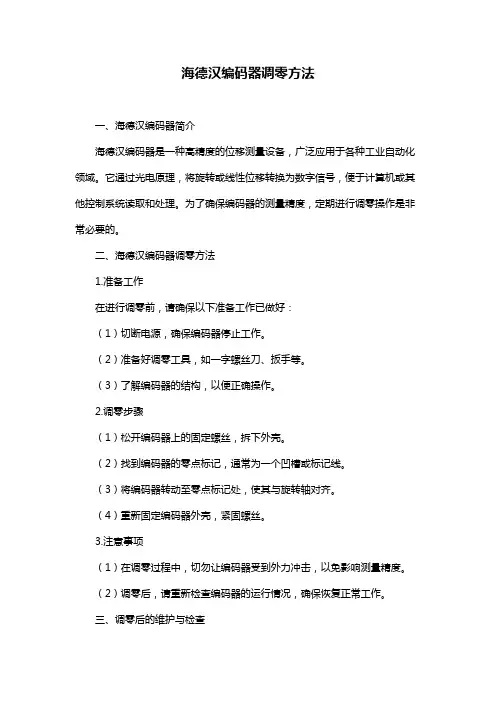

海德汉编码器调零方法
一、海德汉编码器简介
海德汉编码器是一种高精度的位移测量设备，广泛应用于各种工业自动化领域。
它通过光电原理，将旋转或线性位移转换为数字信号，便于计算机或其他控制系统读取和处理。
为了确保编码器的测量精度，定期进行调零操作是非常必要的。
二、海德汉编码器调零方法
1.准备工作
在进行调零前，请确保以下准备工作已做好：
（1）切断电源，确保编码器停止工作。
（2）准备好调零工具，如一字螺丝刀、扳手等。
（3）了解编码器的结构，以便正确操作。
2.调零步骤
（1）松开编码器上的固定螺丝，拆下外壳。
（2）找到编码器的零点标记，通常为一个凹槽或标记线。
（3）将编码器转动至零点标记处，使其与旋转轴对齐。
（4）重新固定编码器外壳，紧固螺丝。
3.注意事项
（1）在调零过程中，切勿让编码器受到外力冲击，以免影响测量精度。
（2）调零后，请重新检查编码器的运行情况，确保恢复正常工作。
三、调零后的维护与检查
（1）定期检查编码器的零点，如发现异常，及时重新调零。
（2）保持编码器周围环境的清洁，避免灰尘和油污影响光电传感器的工作。
（3）定期加注润滑油，确保旋转轴顺畅运行。
四、总结与建议
通过对海德汉编码器的调零方法的学习，我们可以确保编码器在长时间运行过程中保持较高的测量精度。
同时，掌握正确的调零方法和注意事项，有助于延长编码器的使用寿命，提高生产效率。
各种编码器的调零方法
各种编码器的调零量式编码器的相位对齐方式在此讨论中，增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A 和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。
带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。
撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。
上述验证方法，也可以用作对齐方法。
需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。
有些伺服企业习惯于将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW 三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。
丹纳赫绝对值编码器调零
丹纳赫绝对值编码器调零1.引言1.1 概述丹纳赫绝对值编码器是一种广泛应用于工业自动化系统中的高精度测量设备。
它采用了先进的编码技术，能够准确测量旋转或线性运动的位置和方向，具有精度高、抗干扰能力强等优势。
在实际应用中，由于各种环境因素的存在，绝对值编码器的测量结果可能会受到一定的误差影响。
其中，零点偏移是引起测量误差的主要原因之一。
为了提高测量精度，调零操作成为了不可或缺的一步。
调零操作是将绝对值编码器的当前位置与真实的零点位置进行校准，确保测量结果与实际位置之间的准确对应关系。
通过调零操作，可以有效消除由于零点偏移引起的测量误差，提高测量的可靠性和准确性。
调零方法有多种，根据具体的绝对值编码器型号和应用场景的不同，选择适合的调零方法可以达到更好的效果。
常见的调零方法包括机械调零、电子调零和软件调零等。
机械调零是通过机械调整绝对值编码器的机械结构使其回到零点位置。
这需要操作人员具备一定的机械调整技巧和经验，同时也需要一定的时间和耐心。
电子调零是通过电子信号进行调零操作。
一般来说，绝对值编码器会提供电子调零接口，用户可以通过输入特定的电子信号来执行调零操作。
这种方法通常比机械调零更加简便和快捷。
软件调零是在绝对值编码器的控制软件中进行调零操作。
用户可以通过对软件进行设置和调节来实现调零功能。
这种方法灵活性较高，可以根据具体需求进行调整，但需要对软件进行一定的了解和掌握。
综上所述，调零操作对于丹纳赫绝对值编码器的应用至关重要。
通过选择适当的调零方法，并结合实际应用需求进行操作，可以使绝对值编码器的测量结果更加准确可靠，为工业自动化系统提供有力的支持和保障。
1.2文章结构1.2 文章结构本文将按照以下结构展开对丹纳赫绝对值编码器调零的介绍和分析：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 原理解释2.2 调零方法3. 结论3.1 总结3.2 应用前景首先，在引言部分，我们将对丹纳赫绝对值编码器调零这个主题进行概述，提供背景信息和相关概念的解释。
各种编码器的调零方法
各种编码器的调零方法增量式编码器的相位对齐方式增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。
带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系；5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。
撤掉直流电源后，验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。
上述验证方法，也可以用作对齐方法。
需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U 相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。
将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以：1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形；3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置；4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。
萨克米压机下模编码器调零位方法
萨克米压机下模编码器复零位方法
1、关主泵，看下模下降到底是不是零位。
2、是零位后，松开编码器插头拔出来，插入复零器
插头。
3、打开复零器开关，看“2”号红灯与“Z”号红灯
有无同时亮。
如果同时亮，表示在零位。
如果没有同时亮，则要调整到零位。
4、打开编码器顶部螺丝盖，用8厘烟斗与4厘六角
匙将编码器中间芯螺丝拧松找零位。
（即调整到“2”号红灯与“Z”号红灯同时亮。
）由于调整中间芯螺丝调整到零位很难，为了减少停机时间，可将编码器四个固定螺丝松开，将中间芯大概调整到复零器“Z”号红灯左右最近位置后收紧中间芯螺丝，再左右旋转编码器调整到零位。
5、关复零器开关，拔出插头，再插入编码器插头。
6、压机显示屏下模编码器“A”与“B”数据均调整
到-2.5mm。
调整时注意，“A”编码器向外拧为负数，“B”编码器向内拧为负数。
调整好后收紧编码器固定螺丝，收紧顶部螺丝盖。
7、断开电源复位，约1分钟后重新上电复位。
8、开电开主泵，按自动复位约2次，下模编码器复
位。
复位后下模下降到底显示屏下模编码器“A”
与“B”数据必须显示“0”mm。
hsv一160一020使用说明编码器调零
hsv一160一020使用说明编码器调零
【实用版】
目录
1.HSV 一 160 一 020 简介
2.编码器调零的步骤
3.使用说明的详细内容
正文
HSV 一 160 一 020 是一种常用的图像处理设备，它具有高精度、高速度的特点，广泛应用于各种图像处理领域。
为了保证设备的正常运行，编码器调零是必不可少的步骤。
下面我们将详细介绍编码器调零的步骤以及使用说明的详细内容。
首先，我们要了解编码器调零的重要性。
编码器是 HSV 一 160 一020 设备的核心部件之一，它负责将电机的旋转角度转换为数字信号，以便于设备进行精确的位置控制。
在使用过程中，由于各种原因，编码器可能会出现误差，这就需要我们进行调零操作，以保证设备的精度。
编码器调零的步骤如下：
1.首先，将 HSV 一 160 一 020 设备连接到电脑上，并打开相关的控制软件。
2.在软件中选择编码器调零功能，启动调零程序。
3.将设备上的编码器旋转到零位，即电机停止在初始位置。
4.调零程序会自动检测编码器的零位，并进行相应的调整。
5.调零完成后，编码器会将当前的零位信息存储在设备中，以便于下次使用。
在使用 HSV 一 160 一 020 设备时，还需要注意以下几点：
1.确保设备连接正常，避免因为连接不良导致的设备故障。
2.在使用过程中，应尽量避免强烈的震动和撞击，以免损坏设备。
3.定期对设备进行维护和保养，以延长其使用寿命。
10级电机绝对值编码器调零方法
一、概述10级电机绝对值编码器是一种高精度的传感器，用于测量电机的角度和位置。
在实际应用中，由于各种原因可能导致编码器的偏移或误差，需要进行调零操作来确保测量的准确性和稳定性。
本文将介绍10级电机绝对值编码器的调零方法，以帮助用户正确操作和维护设备。
二、调零方法1. 确定起始位置在进行编码器调零之前，首先需要确定电机的起始位置。
通常情况下，编码器的起始位置是指电机转子相对于编码器固定部分的零点位置，可以通过特定的机械结构或电气信号来确定。
2. 调整机械位置如果编码器的起始位置需要通过机械结构来确定，需要对电机的机械结构进行调整，使得电机转子在特定位置时与编码器的零点对齐。
这一步骤需要谨慎操作，避免因错误调整导致机械结构损坏。
3. 校准电气信号如果编码器的起始位置需要通过电气信号来确定，可以通过调整编码器的电气接口进行校准。
一般情况下，编码器会提供专门的校准功能，用户可以根据设备说明书或者厂家建议进行操作。
4. 检查调零效果在完成上述调整之后，需要进行一系列测试来检查编码器的调零效果。
可以通过测量电机转子的位置和编码器输出信号来验证调零的准确性，确保编码器在不同位置的测量结果能够满足设备要求的精度和稳定性。
5. 调整参数设置在确认编码器调零效果良好之后，可以根据实际需要对编码器的参数进行调整。
可以调整编码器的分辨率、重置零点位置等参数，以满足具体应用的需求。
三、注意事项1. 调零操作需要在设备停机状态下进行，避免在运行过程中进行机械结构的调整，以免造成设备损坏或人身伤害。
2. 在进行机械结构调整时，需要根据设备的结构和特点进行操作，谨慎调整，避免因错误调整导致机械结构损坏或失效。
3. 调零操作需要进行严格的测试和验证，确保调零效果符合设备的精度和稳定性要求。
4. 调零操作需要按照设备说明书或者厂家建议进行，避免盲目操作引起问题或损坏设备。
四、结论10级电机绝对值编码器的调零操作是确保设备测量准确性和稳定性的重要步骤，正确的调零操作可以提高设备的使用效果和性能。
电机编码器调零步骤【必看版】
伺服电机在拆开检查的时候，有时因为不小心将电机尾部固定的编码器也拆下来了，那要怎么办呢？因为伺服电机编码器动过位置了，编码器原点漂移了，所以需要重新校正。
具体如下：应急调零方法，简单而且实用。
但必须把电机拆离设备并依靠设备来进行调试。
试好后再装回设备再可。
事实上经过大量的调零试验，每个伺服电机都有一个角度小于10度的零速静止区域，和350度的高速反转区域，如果你是偶而更换一只编码器，这样的做法确实是太麻烦了，这里有一个很简便的应急方法也能很快搞定。
1：拆下损坏的编码器2：装上新的编码器，并与轴固定。
而使可调底座悬空并可自由旋转，把伺服电机重新连入电路，把机器速度调为零，通电正常后按启动开关后有几种情况会发生:1.伺服电机高速反转，这是由于编码器与实际零位相差太大所致，不必惊慌，你可以把编码器转过一个角度直到电机能静止下来为止。
2.伺服电机在零速指令下处于静止状态，这时你可以小心地先反时针转动编码器，注意：一定要慢，直到电机开始高速反转，记下该位置同时立即往回调至静止区域。
这里要求两手同时操作，一手作旋转，另一手拿好记号笔，记住动作一定要快，也不可慌乱失措，完全没必要，这是正常现象。
然后按顺时针继续缓慢转动直到又一次高速反转的出现，记下该位置并立即往回调至静止区，通过上述调整，你会发现增量式伺服电机其实有一个较宽的可调区域，而这个区域里的中间位置就是伺服电机最大力矩输出点，如果一个电机力矩不足或正反方向运行时有一个方向上力矩不足往往是因为编码器的Z信号削弱或该位置偏离中心所致，即零位发生了偏离，一般重新调整该零位即可。
增量式伺服电机编码器调零方法:增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。
电机编码器调零步骤
电机编码器调零步骤展开全文电机中若具备电子铭牌功能，在应用中就可以直接使用，不需要需要调整编码器；如雷赛交流伺服电机具有电子铭牌功能，能自动识别电机型号，参数并对应匹配参数就能发挥伺服优异性能。
若不具备电子铭牌功能的电机，则需要调整编码器和电角度。
那么，这类伺服电机如何选择及调整编码器以适配高低压交流伺服驱动呢？下面我们以雷赛LD5系列伺服为例，通过编码器原理、霍尔应用原理、调整步骤三个方面进行解读：一、编码器原理编码器的种类有很多种，输出的信号形式也有很多种，目前主要使用的为光电编码器，输出信号形式为脉冲方式，其原理如下图1图1光电码盘安装在电机轴上，其上有环形通、暗的刻线。
通过LED 发射光源，多组光耦器件矩阵排列提升信号稳定性，并通过接受光源的强弱，内部进行比较输出A、B两路信号。
A、B信号相差90度相位差。
另外每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转。
为增加编码器信号长线传输的稳定性，A、B、Z信号输出时经差分输出以增加信号稳定性。
光电编码器的霍尔信号U、V、W其产生原理与A、B信号基本一致。
无刷或低压伺服也有通过磁环及霍尔元件来产生霍尔信号。
二、霍尔应用原理众所周知伺服电机相比其他电机具有很高的效率，其主要原因是伺服电机采用了矢量控制的原理。
简单来说，伺服电机主要由旋转的永磁体(转子)和三组均匀分布的线圈(定子)组成，线圈包围着定子被固定在外部。
电流流经线圈产生磁场，三组磁场相互叠加形成一个矢量磁场。
通过分别控制三组线圈上的电流大小，我们可以使定子产生任意方向和大小的磁场。
同时，通过定子和转子磁场之间的相互吸引和排斥，力矩便可自由地得到控制。
对于转子旋转的任意角度，定子都存在着一个最优化的磁场方向，能产生最大的力矩。
很显然如果定子产生的磁场方向正交于转子的磁场方向，这个位置就是产生最大力矩的位置。
固定线圈的空间电流矢量具有一个固定的磁场方向，这完全由通过线圈的磁通大小和流经线圈的电流相互作用决定的。
编码器调零的检测方法
编码器调零的检测方法
编码器是一种用于测量物体位置和速度的设备，它通过将位置转换为数字信号来实现精确的定位。
在使用编码器时，调零是一个重要的步骤，它确保测量的准确性和可靠性。
下面是几种常用的编码器调零的检测方法：
1. 参考点检测法：这是最常用的调零方法之一。
编码器通常会设置有一个参考点，将编码器的位置归零。
通过检测并回到参考点，可以确保编码器的位置准确。
这个方法要求编码器在设备的初始位置附近有一个已知的、固定的参考位置。
2. 零位标记法：这种方法适用于采用编码器测量旋转运动的设备。
在编码器固定在设备上后，将其旋转到一个已知的零位标记，然后进行校准。
这种方法可以通过比较编码器的读数和设备的实际旋转角度来检测偏差。
3. 信号比较法：该方法需要使用两个编码器，一个作为主编码器，另一个作为辅助编码器。
两个编码器被安装在同一设备上，主编码器被视为标准，辅助编码器用于检测误差。
通过比较主编码器和辅助编码器的读数，可以确定编码器的调零情况。
4. 反馈检测法：这种方法适用于使用编码器进行闭环控制的设备。
编码器的反馈信号通过与设备的预期位置进行比较，可以检测到编码器的调零情况。
如果反馈信号与设备预期位置存在偏差，则需要进行调整。
总之，编码器调零是确保测量准确性和设备可靠性的关键步骤。
上述提到的方法都是常用的编码器调零检测方法，具体的选择应根据实际情况和设备的要求来决定。
通过正确执行调零步骤，并校准编码器的读数，可以确保精确的位置测量和可靠的运动控制。
各种编码器的调零方法
各种编码器的调零方法增量式编码器的相位对齐方式增量式编码器的输出信号为方波信号;又可以分为带换相信号的增量式编码器和普通的增量式编码器;普通的增量式编码器具备两相正交方波脉冲输出信号A和B;以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外;还具备互差120度的电子换相信号UVW;UVW各自的每转周期数与电机转子的磁极对数一致..带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位;或曰电角度相位之间的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；2.用示波器观察编码器的U相信号和Z信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整;一边观察编码器U相信号跳变沿;和Z信号;直到Z信号稳定在高电平上在此默认Z信号的常态为低电平;锁定编码器与电机的相对位置关系；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;Z信号都能稳定在高电平上;则对齐有效..撤掉直流电源后;验证如下：1.用示波器观察编码器的U相信号和电机的UV线反电势波形；2.转动电机轴;编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合;编码器的Z信号也出现在这个过零点上..上述验证方法;也可以用作对齐方法..需要注意的是;此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐;由于电机的U相反电势;与UV线反电势之间相差30度;因而这样对齐后;增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐;而电机电角度相位与U相反电势波形的相位一致;所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐..将编码器的U相信号零点与电机电角度的零点直接对齐;为达到此目的;可以：1.用3个阻值相等的电阻接成星型;然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点;就可以近似得到电机的U相反电势波形；3.依据操作的方便程度;调整编码器转轴与电机轴的相对位置;或者编码器外壳与电机外壳的相对位置；4.一边调整;一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点;最终使上升沿和过零点重合;锁定编码器与电机的相对位置关系;完成对齐..由于普通增量式编码器不具备UVW相位信息;而Z信号也只能反映一圈内的一个点位;不具备直接的相位对齐潜力;因而不作讨论..绝对式编码器的相位对齐方式绝对式编码器的相位对齐对于单圈和多圈而言;差别不大;其实都是在一圈内对齐编码器的检测相位与电机电角度的相位..早期的绝对式编码器会以单独的引脚给出单圈相位的最高位的电平;利用此电平的0和1的翻转;也可以实现编码器和电机的相位对齐;方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；2.用示波器观察绝对编码器的最高计数位电平信号；3.调整编码器转轴与电机轴的相对位置；4.一边调整;一边观察最高计数位信号的跳变沿;直到跳变沿准确出现在电机轴的定向平衡位置处;锁定编码器与电机的相对位置关系；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;跳变沿都能准确复现;则对齐有效..这类绝对式编码器目前已经被采用EnDA T;BiSS;Hyperface等串行协议;以及日系专用串行协议的新型绝对式编码器广泛取代;因而最高位信号就不符存在了;此时对齐编码器和电机相位的方法也有所变化;其中一种非常实用的方法是利用编码器内部的EEPROM;存储编码器随机安装在电机轴上后实测的相位;具体方法如下：1.将编码器随机安装在电机上;即固结编码器转轴与电机轴;以及编码器外壳与电机外壳；2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；3.用伺服驱动器读取绝对编码器的单圈位置值;并存入编码器内部记录电机电角度初始相位的EEPROM中；4.对齐过程结束..由于此时电机轴已定向于电角度相位的-30度方向;因此存入的编码器内部EEPROM中的位置检测值就对应电机电角度的-30度相位..此后;驱动器将任意时刻的单圈位置检测数据与这个存储值做差;并根据电机极对数进行必要的换算;再加上-30度;就可以得到该时刻的电机电角度相位..这种对齐方式需要编码器和伺服驱动器的支持和配合方能实现;日系伺服的编码器相位之所以不便于最终用户直接调整的根本原因就在于不肯向用户提供这种对齐方式的功能界面和操作方法..这种对齐方法的一大好处是;只需向电机绕组提供确定相序和方向的转子定向电流;无需调整编码器和电机轴之间的角度关系;因而编码器可以以任意初始角度直接安装在电机上;且无需精细;甚至简单的调整过程;操作简单;工艺性好..如果绝对式编码器既没有可供使用的EEPROM;又没有可供检测的最高计数位引脚;则对齐方法会相对复杂..如果驱动器支持单圈绝对位置信息的读出和显示;则可以考虑：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；2.利用伺服驱动器读取并显示绝对编码器的单圈位置值；3.调整编码器转轴与电机轴的相对位置；4.经过上述调整;使显示的单圈绝对位置值充分接近根据电机的极对数折算出来的电机-30度电角度所应对应的单圈绝对位置点;锁定编码器与电机的相对位置关系；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;上述折算位置点都能准确复现;则对齐有效..如果连绝对值信息都无法获得;那么就只能借助原厂的专用工装;一边检测绝对位置检测值;一边检测电机电角度相位;利用工装;调整编码器和电机的相对角位置关系;将编码器相位与电机电角度相位相互对齐;然后再锁定..这样一来;就更加无从自行解决编码器的相位对齐问题了..推荐采用在EEPROM中存储初始安装位置的方法;简单;实用;适应性好;便于向用户开放;以便用户自行安装编码器;并完成电机电角度的相位整定..正余弦编码器的相位对齐方式普通的正余弦编码器具备一对正交的sin;cos 1Vp-p信号;相当于方波信号的增量式编码器的AB正交信号;每圈会重复许许多多个信号周期;比如2048等；以及一个窄幅的对称三角波Index信号;相当于增量式编码器的Z信号;一圈一般出现一个；这种正余弦编码器实质上也是一种增量式编码器..另一种正余弦编码器除了具备上述正交的sin、cos信号外;还具备一对一圈只出现一个信号周期的相互正交的1Vp-p的正弦型C、D信号;如果以C信号为sin;则D 信号为cos;通过sin、cos信号的高倍率细分技术;不仅可以使正余弦编码器获得比原始信号周期更为细密的名义检测分辨率;比如2048线的正余弦编码器经2048细分后;就可以达到每转400多万线的名义检测分辨率;当前很多欧美伺服厂家都提供这类高分辨率的伺服系统;而国内厂家尚不多见；此外带C、D信号的正余弦编码器的C、D信号经过细分后;还可以提供较高的每转绝对位置信息;比如每转2048个绝对位置;因此带C、D信号的正余弦编码器可以视作一种模拟式的单圈绝对编码器..采用这种编码器的伺服电机的初始电角度相位对齐方式如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；2.用示波器观察正余弦编码器的C信号波形；3.调整编码器转轴与电机轴的相对位置；4.一边调整;一边观察C信号波形;直到由低到高的过零点准确出现在电机轴的定向平衡位置处;锁定编码器与电机的相对位置关系；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;过零点都能准确复现;则对齐有效..撤掉直流电源后;验证如下：1.用示波器观察编码器的C相信号和电机的UV线反电势波形；2.转动电机轴;编码器的C相信号由低到高的过零点与电机的UV线反电势波形由低到高的过零点重合..这种验证方法;也可以用作对齐方法..此时C信号的过零点与电机电角度相位的-30度点对齐..如果想直接和电机电角度的0度点对齐;可以考虑：1.用3个阻值相等的电阻接成星型;然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点;就可以近似得到电机的U相反电势波形；3.调整编码器转轴与电机轴的相对位置；4.一边调整;一边观察编码器的C相信号由低到高的过零点和电机U相反电势波形由低到高的过零点;最终使2个过零点重合;锁定编码器与电机的相对位置关系;完成对齐..由于普通正余弦编码器不具备一圈之内的相位信息;而Index信号也只能反映一圈内的一个点位;不具备直接的相位对齐潜力;因而在此也不作为讨论的话题..如果可接入正余弦编码器的伺服驱动器能够为用户提供从C、D中获取的单圈绝对位置信息;则可以考虑：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；2.利用伺服驱动器读取并显示从C、D信号中获取的单圈绝对位置信息；3.调整旋变轴与电机轴的相对位置；4.经过上述调整;使显示的绝对位置值充分接近根据电机的极对数折算出来的电机-30度电角度所应对应的绝对位置点;锁定编码器与电机的相对位置关系；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;上述折算绝对位置点都能准确复现;则对齐有效..此后可以在撤掉直流电源后;得到与前面基本相同的对齐验证效果：1.用示波器观察正余弦编码器的C相信号和电机的UV线反电势波形；2.转动电机轴;验证编码器的C相信号由低到高的过零点与电机的UV线反电势波形由低到高的过零点重合..如果利用驱动器内部的EEPROM等非易失性存储器;也可以存储正余弦编码器随机安装在电机轴上后实测的相位;具体方法如下：1.将正余弦随机安装在电机上;即固结编码器转轴与电机轴;以及编码器外壳与电机外壳；2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；3.用伺服驱动器读取由C、D信号解析出来的单圈绝对位置值;并存入驱动器内部记录电机电角度初始安装相位的EEPROM等非易失性存储器中；4.对齐过程结束..由于此时电机轴已定向于电角度相位的-30度方向;因此存入的驱动器内部EEPROM等非易失性存储器中的位置检测值就对应电机电角度的-30度相位..此后;驱动器将任意时刻由编码器解析出来的与电角度相关的单圈绝对位置值与这个存储值做差;并根据电机极对数进行必要的换算;再加上-30度;就可以得到该时刻的电机电角度相位..这种对齐方式需要伺服驱动器的在国内和操作上予以支持和配合方能实现;而且由于记录电机电角度初始相位的EEPROM等非易失性存储器位于伺服驱动器中;因此一旦对齐后;电机就和驱动器事实上绑定了;如果需要更换电机、正余弦编码器、或者驱动器;都需要重新进行初始安装相位的对齐操作;并重新绑定电机和驱动器的配套关系..旋转变压器的相位对齐方式旋转变压器简称旋变;是由经过特殊电磁设计的高性能硅钢叠片和漆包线构成的;相比于采用光电技术的编码器而言;具有耐热;耐振..耐冲击;耐油污;甚至耐腐蚀等恶劣工作环境的适应能力;因而为武器系统等工况恶劣的应用广泛采用;一对极单速的旋变可以视作一种单圈绝对式反馈系统;应用也最为广泛;因而在此仅以单速旋变为讨论对象;多速旋变与伺服电机配套;个人认为其极对数最好采用电机极对数的约数;一便于电机度的对应和极对数分解..旋变的信号引线一般为6根;分为3组;分别对应一个激励线圈;和2个正交的感应线圈;激励线圈接受输入的正弦型激励信号;感应线圈依据旋变转定子的相互角位置关系;感应出来具有SIN和COS包络的检测信号..旋变SIN和COS输出信号是根据转定子之间的角度对激励正弦信号的调制结果;如果激励信号是sinωt;转定子之间的角度为θ;则SIN信号为sinωt×sinθ;则COS信号为sinωt×cosθ;根据SIN;COS信号和原始的激励信号;通过必要的检测电路;就可以获得较高分辨率的位置检测结果;目前商用旋变系统的检测分辨率可以达到每圈2的12次方;即4096;而科学研究和航空航天系统甚至可以达到2的20次方以上;不过体积和成本也都非常可观..商用旋变与伺服电机电角度相位的对齐方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出；2.然后用示波器观察旋变的SIN线圈的信号引线输出；3.依据操作的方便程度;调整电机轴上的旋变转子与电机轴的相对位置;或者旋变定子与电机外壳的相对位置；4.一边调整;一边观察旋变SIN信号的包络;一直调整到信号包络的幅值完全归零;锁定旋变；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;信号包络的幅值过零点都能准确复现;则对齐有效..撤掉直流电源;进行对齐验证：1.用示波器观察旋变的SIN信号和电机的UV线反电势波形；2.转动电机轴;验证旋变的SIN信号包络过零点与电机的UV线反电势波形由低到高的过零点重合..这个验证方法;也可以用作对齐方法..此时SIN信号包络的过零点与电机电角度相位的-30度点对齐..如果想直接和电机电角度的0度点对齐;可以考虑：1.用3个阻值相等的电阻接成星型;然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线；2.以示波器观察电机U相输入与星型电阻的中点;就可以近似得到电机的U相反电势波形；3.依据操作的方便程度;调整编码器转轴与电机轴的相对位置;或者编码器外壳与电机外壳的相对位置；4.一边调整;一边观察旋变的SIN信号包络的过零点和电机U相反电势波形由低到高的过零点;最终使这2个过零点重合;锁定编码器与电机的相对位置关系;完成对齐..需要指出的是;在上述操作中需有效区分旋变的SIN包络信号中的正半周和负半周..由于SIN 信号是以转定子之间的角度为θ的sinθ值对激励信号的调制结果;因而与sinθ的正半周对应的SIN信号包络中;被调制的激励信号与原始激励信号同相;而与sinθ的负半周对应的SIN信号包络中;被调制的激励信号与原始激励信号反相;据此可以区别判断旋变输出的SIN包络信号波形中的正半周和负半周;对齐时;需要取sinθ由负半周向正半周过渡点对应的SIN包络信号的过零点;如果取反了;或者未加准确判断的话;对齐后的电角度有可能错位180度;从而有可能造成速度外环进入正反馈..如果可接入旋变的伺服驱动器能够为用户提供从旋变信号中获取的与电机电角度相关的绝对位置信息;则可以考虑：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；2.利用伺服驱动器读取并显示从旋变信号中获取的与电机电角度相关的绝对位置信息；3.依据操作的方便程度;调整旋变轴与电机轴的相对位置;或者旋变外壳与电机外壳的相对位置；4.经过上述调整;使显示的绝对位置值充分接近根据电机的极对数折算出来的电机-30度电角度所应对应的绝对位置点;锁定编码器与电机的相对位置关系；5.来回扭转电机轴;撒手后;若电机轴每次自由回复到平衡位置时;上述折算绝对位置点都能准确复现;则对齐有效..此后可以在撤掉直流电源后;得到与前面基本相同的对齐验证效果：1.用示波器观察旋变的SIN信号和电机的UV线反电势波形；2.转动电机轴;验证旋变的SIN信号包络过零点与电机的UV线反电势波形由低到高的过零点重合..如果利用驱动器内部的EEPROM等非易失性存储器;也可以存储旋变随机安装在电机轴上后实测的相位;具体方法如下：1.将旋变随机安装在电机上;即固结旋变转轴与电机轴;以及旋变外壳与电机外壳；2.用一个直流电源给电机的UV绕组通以小于额定电流的直流电;U入;V出;将电机轴定向至一个平衡位置；3.用伺服驱动器读取由旋变解析出来的与电角度相关的绝对位置值;并存入驱动器内部记录电机电角度初始安装相位的EEPROM等非易失性存储器中；4.对齐过程结束..由于此时电机轴已定向于电角度相位的-30度方向;因此存入的驱动器内部EEPROM等非易失性存储器中的位置检测值就对应电机电角度的-30度相位..此后;驱动器将任意时刻由旋变解析出来的与电角度相关的绝对位置值与这个存储值做差;并根据电机极对数进行必要的换算;再加上-30度;就可以得到该时刻的电机电角度相位..这种对齐方式需要伺服驱动器的在国内和操作上予以支持和配合方能实现;而且由于记录电机电角度初始相位的EEPROM等非易失性存储器位于伺服驱动器中;因此一旦对齐后;电机就和驱动器事实上绑定了;如果需要更换电机、旋变、或者驱动器;都需要重新进行初始安装相位的对齐操作;并重新绑定电机和驱动器的配套关系..注意1.以上讨论中;所谓对齐到电机电角度的-30度相位的提法;是以UV反电势波形滞后于U相30度的前提为条件..2.以上讨论中;都以UV相通电;并参考UV线反电势波形为例;有些伺服系统的对齐方式可能会采用UW相通电并参考UW线反电势波形..3.如果想直接对齐到电机电角度0度相位点;也可以将U相接入低压直流源的正极;将V相和W相并联后接入直流源的负端;此时电机轴的定向角相对于UV相串联通电的方式会偏移30度;以文中给出的相应对齐方法对齐后;原则上将对齐于电机电角度的0度相位;而不再有-30度的偏移量..这样做看似有好处;但是考虑电机绕组的参数不一致性;V相和W相并联后;分别流经V相和W相绕组的电流很可能并不一致;从而会影响电机轴定向角度的准确性..而在UV 相通电时;U相和V相绕组为单纯的串联关系;因此流经U相和V相绕组的电流必然是一致的;电机轴定向角度的准确性不会受到绕组定向电流的影响..4.不排除伺服厂商有意将初始相位错位对齐的可能性;尤其是在可以提供绝对位置数据的反馈系统中;初始相位的错位对齐将很容易被数据的偏置量补偿回来;以此种方式也许可以起到某种保护自己产品线的作用..只是这样一来;用户就更加无从知道伺服电机反馈元件的初始相位到底该对齐到哪儿了..用户自然也不愿意遇到这样的供应商..。
