挤密桩法之：土或灰土挤密桩法(精)
灰土挤密桩法和土挤密桩法
灰土挤密桩法和土挤密桩法大体概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方式在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔进程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者别离与挤密的桩间土组成复合地基，一路经受基础的上部荷载。
适用范围灰土挤密桩法或土挤密桩法适用于处置地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处置深度宜为5-15m。
灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果大体相同或不同不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方式时，应按照工程要求和处置地基的目的肯定。
当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。
【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处置方式为（）。
A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的实验研究资料和工程实践表明，土或灰土挤密桩用于处置地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性仍是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管进程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方式不适用于处置地下水位以下及处于毛细饱和带的土层。
因此，本地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方式。
因灰土挤密桩法或土挤密桩法具有当场取材、以土治土、原位处置、深层加密和费用较低的特点，在我国西北及华北等黄土地域已普遍应用。
加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处置地基的一种方法，主要作用是提高地基承载力，降低地基紧缩性。
灰土挤密桩.

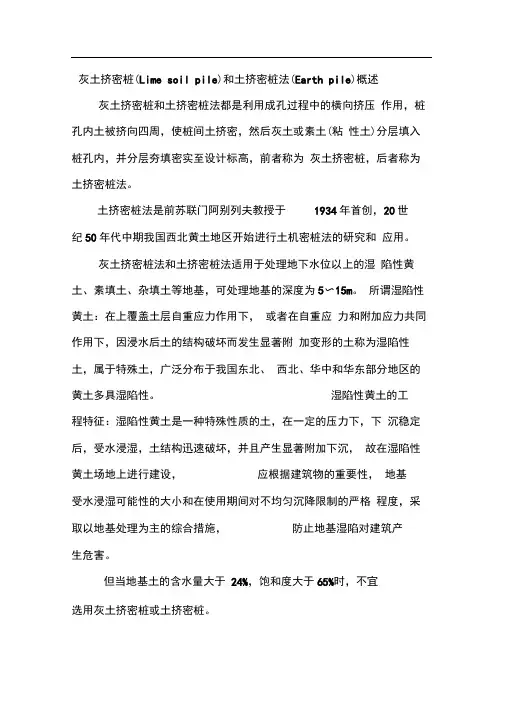

灰土挤密桩(Lime soil pile)和土挤密桩法(Earth pile)概述灰土挤密桩和土挤密桩法都是利用成孔过程中的横向挤压作用，桩孔内土被挤向四周，使桩间土挤密，然后灰土或素土(粘性土)分层填入桩孔内，并分层夯填密实至设计标高，前者称为灰土挤密桩，后者称为土挤密桩法。
土挤密桩法是前苏联门阿别列夫教授于1934年首创，20世纪50年代中期我国西北黄土地区开始进行土机密桩法的研究和应用。
灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，可处理地基的深度为5〜15m。
所谓湿陷性黄土：在上覆盖土层自重应力作用下，或者在自重应力和附加应力共同作用下，因浸水后土的结构破坏而发生显著附加变形的土称为湿陷性土，属于特殊土，广泛分布于我国东北、西北、华中和华东部分地区的黄土多具湿陷性。
湿陷性黄土的工程特征：湿陷性黄土是一种特殊性质的土，在一定的压力下，下沉稳定后，受水浸湿，土结构迅速破坏，并且产生显著附加下沉，故在湿陷性黄土场地上进行建设，应根据建筑物的重要性，地基受水浸湿可能性的大小和在使用期间对不均匀沉降限制的严格程度，采取以地基处理为主的综合措施，防止地基湿陷对建筑产生危害。
但当地基土的含水量大于24%，饱和度大于65%时，不宜选用灰土挤密桩或土挤密桩。
灰土机密桩和土挤密桩法具有原位处理、深层挤密和以土治 土的特点，在我国西北和华北地区广泛用于处理深厚湿陷性黄土、素填土和杂填土地基时，具有较好的经济效益和社会效益。
设计计算采用灰土挤密桩或者土挤密桩处理后形成的复合地基的承 载力特征值，应通过现场单桩或多桩复合地基荷载试验确定。
初步设计当无试验资料时， 可按当地经验确定，但对灰土挤密桩复 合地基的承载力特征值，不宜大于处理前的2.0倍，并不宜大于250kpa ；对土挤密桩复合地基的承载力特征值，不宜大于处理前 的1.4倍，并不宜大于180kpa 。
灰土挤密桩法和土挤密桩法一般采用等边三角形排列布桩， 其设计计算一般包括下述几个方面：桩孔直径，宜为 300〜450mm ，并可根据所选用的成孔方法 确定。
最新 地基处理方法灰土挤密桩法
Text Text
Text
Cycle name
Text Text
Diagram
Add your text
Your Slogan here
3.12.5 施工要点
6.土或灰土挤密桩的施工，应按设计要求和现场
条件选用沉管(振动、锤击)、冲击或爆扩等方法
进行成孔，使土向孔的周围挤密。
（1）沉管法：本法简单易行，孔壁光滑平整，挤
密效果好，应用最广；但处理深度受桩架限制，
一般不超过8m。
（2）冲击法：成孔直径可达500~600mm，深度可 达15m以上，适于处理湿陷性较大的土层。
3.12 土或灰土挤密桩法
3.12.2 特点和适用范围
1.特点：
（1）横向挤密—达到最大干密度—提高承载力、 降低压缩性、消除湿陷性。 （2）不需大量开挖，比换填法缩短工期50%。 （3）处理深度可达12~15m。 （4）就地取材，机具简单，功效高，费用省。
3.12 土或灰土挤密桩法
3.12.2 特点和适用范围
3.12.3 构造要求及材料
6.地基承载力和压缩模量：
（1）承载力：原位测试或经验确定；无经验资 料时，土桩不应大于处理前1.4倍，并不大于 180kPa；灰土桩不应大于处理前2倍，并不大于 250kPa。 （2）压缩模量：试验或经验确定，一般 29.0~30.0MPa。
3.12 土或灰土挤密桩法
2.适用范围：
（1）地下水位以上、厚度5~15m的湿陷性黄土、 素填土和杂填土等地基。 （2）当地基土含水量大于23％及其饱和度大于 0.65时成孔质量不好，且易对邻近已回填的桩体 造成破坏，拔管后容易缩颈等，不宜采用土或灰 土挤密桩法。
灰土挤密桩法和土挤密桩法解读
灰土挤密桩法和土挤密桩法6.3.1 基本概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
6.3.2 适用范围灰土挤密桩法或土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m。
灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果基本相同或差别不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方法时，应根据工程要求和处理地基的目的确定。
当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。
【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处理方法为（）。
A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的试验研究资料和工程实践表明，土或灰土挤密桩用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性还是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管过程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方法不适用于处理地下水位以下及处于毛细饱和带的土层。
因此，当地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方法。
因灰土挤密桩法或土挤密桩法具有就地取材、以土治土、原位处理、深层加密和费用较低的特点，在我国西北及华北等黄土地区已广泛应用。
6.3.4 加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处理地基的一种方法，主要作用是提高地基承载力，降低地基压缩性。
灰土挤密桩法和土挤密桩法
灰土挤密桩法和土挤密桩法大体概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方式在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔进程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者别离与挤密的桩间土组成复合地基，一起经受基础的上部荷载。
适用范围灰土挤密桩法或土挤密桩法适用于处置地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处置深度宜为5-15m。
灰土挤密桩或土挤密桩，在排除土的湿陷性和减小渗透性方面，其成效大体相同或不同不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方式时，应依照工程要求和处置地基的目的确信。
当以提高地基的承载力或增强其水稳性为要紧目的时，宜选用灰土挤密桩法；当以排除地基的湿陷性为要紧目的时，宜选用土挤密桩法。
【例题15】为排除湿陷性黄土地基的湿陷性，宜选用的地基处置方式为（）。
A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的实验研究资料和工程实践说明，土或灰土挤密桩用于处置地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是排除土的湿陷性仍是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管进程中，桩孔及其周围容易缩颈和隆起，挤密成效差，故上述方式不适用于处置地下水位以下及处于毛细饱和带的土层。
因此，本地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方式。
因灰土挤密桩法或土挤密桩法具有当场取材、以土治土、原位处置、深层加密和费用较低的特点，在我国西北及华北等黄土地域已普遍应用。
加固机理灰土挤密桩或土挤密桩加固地基是一种人工复合地基，属于深层加密处置地基的一种方法，要紧作用是提高地基承载力，降低地基紧缩性。
灰土挤密桩
设计计算
采用灰土挤密桩或土挤密桩处理后形成 的复合地基的承载力特征值，应通过现场单 桩或多桩复合地基载荷试验确定。初步设计 当无试验资料时，可按当地经验确定，但对 灰土挤密桩复合地基的承载力特征值，不宜 大于处理前的2.0倍，并不宜大于250kPa； 对土挤密桩复合地基的承载力特征值，不宜 大于处理前的1.4倍，并不宜大于180kPa。
• 挤密桩地基处理现场
质量检验
成桩后，应及时抽样检验灰土挤密桩或土挤 密桩处理地基的质量。主要检查施工记录、检测 全部处理深度内桩体和桩间土的干密度，并将其 换算为平均压实系数和平均挤密系数。抽样检验 的数量，对一般工程不应少于桩总数的1％，对 重要工程不应少于桩总数的1.5％。 灰土挤密桩或土挤密桩地基竣工验收时，承 载力检验应采用复合地基载荷试验。检验数量不 应少于桩总数的0.5％，且每项单体工程不应少于 3点。
灰土挤密桩法和土挤密桩法适用于处理地 下水位以上的湿陷性黄土、素填土、杂填土等 地基。可处理地基的深度为5～15m。 但当地基土的含水量大于24％、饱和度大 于65％时，不宜选用灰土挤密桩法或土挤密桩 法。 灰土挤密桩法和土挤密桩法具有原位处理、 深层挤密和以土治土的特点，在我国西北和华 北地区广泛用于处理深厚湿陷性黄土、素填土 和杂填土地基时，具有较好的经济效益和社会 效益。
f sk=110kPa d=0.75m
f pk=510kPa
s=2.0m
d e 1.05 s 1.05 2 2.1m
0.75 m d 2 / d e2 0.1276 2.1
f spk mf pk (1 m) f sk 0.1276 510 (1 0.1276) 110 161.015kPa
灰土挤密桩法和土挤密桩法
灰土挤密桩法和土挤密桩法6.3.1 基本概念灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土(黏性土)或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
6.3.2 适用范围灰土挤密桩法或土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和杂填土等地基。
处理深度宜为5-15m。
灰土挤密桩或土挤密桩，在消除土的湿陷性和减小渗透性方面，其效果基本相同或差别不明显，但土挤密桩地基的承载力和水稳性不及灰土挤密桩，选用上述方法时，应根据工程要求和处理地基的目的确定。
当以提高地基的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法；当以消除地基的湿陷性为主要目的时，宜选用土挤密桩法。
【例题15】为消除湿陷性黄土地基的湿陷性，宜选用的地基处理方法为（）。
A、夯实水泥土桩法；B、砂石桩法；C、振冲法；D、土挤密桩法；答案：D大量的试验研究资料和工程实践表明，土或灰土挤密桩用于处理地下水位以上的湿陷性黄土、素填土、杂填土等地基，不论是消除土的湿陷性还是提高承载力都是有效的。
但当土的含水量大于24％及其饱和度超过65％时，在成孔及拔管过程中，桩孔及其周围容易缩颈和隆起，挤密效果差，故上述方法不适用于处理地下水位以下及处于毛细饱和带的土层。
因此，当地基土的含水量大于24％、饱和度超过65％时，由于无法挤密成孔，故不宜选用上述方法。
因灰土挤密桩法或土挤密桩法具有就地取材、以土治土、原位处理、深层加密和费用较低的特点，在我国西北及华北等黄土地区已广泛应用。
第7章 灰土桩和土桩挤密桩法
适用条件：灰土挤密桩法和土挤密桩适用
于处理地下水位以上的湿陷性黄土、素填土、
杂填土等地基。可处理地基的深度为5～15m。
以消除地基土湿陷性为主要目的时，宜选用土
挤密桩法；以提高地基土承载力或增强其水稳
性为主要目的时，宜选用灰土挤密桩法。当地
基土的含水量大于24％、饱和度大于65％时，
不宜选用灰土挤密桩法或土挤密桩法。
地基，每边不应小于基底宽度的0.25倍， 每边不应小于基底宽度的0.75倍，并不应
并不应小于0.50m；对自重湿陷性黄土地基， 小于1.00m。
当采用整片处理时，超出建筑物外墙基础
底面边缘的宽度，每边不宜小于处理土层
厚度的1/2，并不应小于2m。
（4）桩长设计
考虑到5m以内土层加固可采用较为简便的方法处 理，而大于15m的土层加固受成孔设备条件限制，故 处理深度一般为5～15m。
挤密桩或土挤密桩处理地基的质量。主要检查施工记
录、检测全部处理深度内桩体和桩间土的干密度，并
将其换算为平均压实系数和平均挤密系数。抽样检验
的数量，对一般工程不应少于桩总数的1％，对重要
工程不应少于桩总数的1.5％。
土和灰土挤密桩地基质量检验标准
——《建筑地基基础工程施工质量验收规范》 （GB50202—2002）
土和灰土挤密桩的主要特点： （1 ）土和灰土挤密桩成桩时为横向挤密，同样可
以达到所要求处理后的干密度指标，消除地基土的湿
陷性，提高承载力，降低压缩性；
（2 ）与换土垫层相比，不需大量开挖回填；处理
深度较大，可达 12-15m ；成桩材料可就地取材，降低 （3）机具简单，施工方便，工效高。
工程造价，二灰桩可利用工业废料粉煤灰，变废为宝；
第7章灰土挤密桩与土挤密桩法详解
桩间土的挤密系数 c 应按下式计算：
d1 c d max
式中 d 1－－在成孔挤密深度内，桩间土的平均干 密度，平均试样数不应少于6组。
（3）桩孔数量
A n Ae n 桩孔数量； A 拟处理地基面积； Ae 一根土或灰土挤密桩所 承担的地基处理面积 4 d e 一根桩分担的处理地基 面积的等效圆直径 桩孔按等边三角形布置 时，d e 1.05s; 桩孔按正方形布置时， d e 1.13s Ae
灰土挤密桩法和土挤密桩法一般采 用等边三角形排列桩孔，其设计计算一 般包括下述几方面： （1）桩孔直径 宜为300～450mm，并可根据所选用 的成孔设备或成孔方法确定。 （2）桩孔间距 桩孔间距可为桩孔直径的2.0～2.5 倍， 也可按下式估算：
c d max s 0.95d c d max d
7.4 施 工 Nhomakorabea一、 施工主要包括桩孔成孔和桩孔夯填。成孔方法 有沉管法（锤击、振动）、冲击法和爆扩法等。 二、桩顶设计标高以上的预留覆盖土层的厚度宜符 合以下要求： 1、沉管（锤击、振动），宜为0.5—0.7米； 2、冲击成孔，宜为1.2—1.5米.
三、成孔施工时地基土宜接近最优含水量，当含水量 低于12％时，宜加水增湿至最优含水量。
三、适用条件
灰土挤密桩法和土挤密桩法适用于处理地 下水位以上的湿陷性黄土、素填土、杂填土等
地基。可处理地基的深度为5～15m。
但当地基土的含水量大于24％、饱和度大
于65％时，不宜选用灰土挤密桩法或土挤密桩
法。
土挤密桩法主要用于消除地基的湿陷性； 灰土挤密桩法主要用于提高地基承载力
地基处理灰土挤密桩法和土挤密桩法课件
灰土挤密桩法的施工工艺
施工前准备
清理场地、测量放线、 确定桩位等。
桩体制作
打桩
桩顶处理
按照设计要求配制灰土， 搅拌均匀后进行装料和 夯实。
采用沉管或冲击锤等设 备将灰土桩打入土中， 控制打桩的深度和密度。
对桩顶进行处理，使灰 土挤密桩与上部结构连
接牢固。
灰土挤密桩法的应用范围
适用于处理地下水位以上的湿陷 性黄土、素填土和杂填土地基。
03
施工难度的比较
灰土挤密桩法的施工难度相对较大，需要严格控制成孔和填料等工艺环
节，而土挤密桩法的施工难度相对较小，但也需要保证桩体的密实度和
强度。
THANKS
在处理深度较大、面积较广的地 基时，灰土挤密桩法具有较好的
经济性和可行性。
灰土挤密桩法在建筑、道路、桥 梁等工程中得到广泛应用，能够 显著提高地基的承载力和稳定性。
地基处理土挤密桩法
土挤密桩法的原理
土挤密桩法是一种地基处理方法，通过 在软土地基中打入桩管，并向桩管内填 入土、灰土或石灰等材料，使桩管周围 的土壤被挤压密实，从而提高地基的承
经济性的比较
灰土挤密桩法
由于灰土挤密桩法的施工工艺较为复杂，材料成本较高，因 此总体造价相对较高。
土挤密桩法
土挤密桩法的施工工艺相对简单，材料成本较低，因此总体 造价相对较低。
实际工程案例分析
灰土挤密桩法案例分析
案例概述
某住宅小区采用灰土挤密桩法进行地 基处理，以提高地基承载力和减少沉 降。
01
在填料夯实后，拔出桩管，形 成土挤密桩。
施工前准 备
对施工场地进行清理和平整， 确定桩位，准备施工材料和设 备。
填料
将按照比例配制的灰土或石灰 等材料填入桩管内，分层填筑 并夯实。
地基处理方法灰土挤密桩法

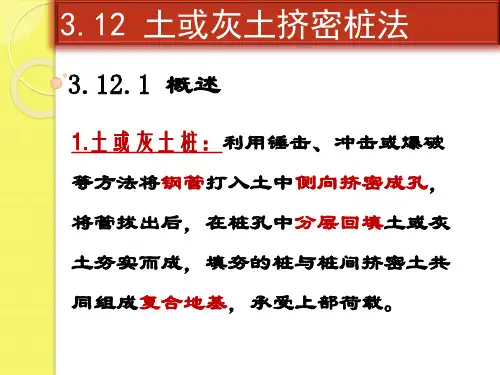

3.12.1 概述
1.土或灰土桩：利用锤击、冲击或爆破 等方法将钢管打入土中侧向挤密成孔， 将管拔出后，在桩孔中分层回填土或灰 土夯实而成，填夯的桩与桩间挤密土共 同组成复合地基，承受上部荷载。
3.12 土或灰土挤密桩法
4.3.1 概述
3.12 土或灰土挤密桩法
4.3.1 概述
3.12 土或灰土挤密桩法
3.12.5 施工要点
9.若孔底出现饱和软弱土层时，可加大成孔间距， 以防由于振动而造成已打好的桩孔内挤塞；当孔 底有地下水流入时，可采用井点降水后再回填填 料或向桩孔内填入一定数量的干砖渣和石灰，经 夯实后再分层填入定义与病因:
胆总管结石是指位于胆总管内的结石，大多数位胆色素 结石或以胆色素为主的混合结石，好发于胆总管下端。根据 其来源可分为原发性胆总管结石和继发性胆总管结石。在胆 管内形成的结石成为原发性胆囊结石，其形成与胆道感染， 胆汁淤积，胆道蛔虫密切有关。胆管内结石来自胆囊者，称 之为继发性胆管结石，以胆固醇结石多见。
3-D Pie Chart
Text1 Text6
Text2 Text5
Text3 Text4
3.12 土或灰土挤密桩法
3.12 土或灰土挤密桩法
3.12.5 施工要点
7.向孔内填料前，孔底必须夯实，夯实次数不少 于8击，然后用素土或灰土在最优含水量状态下分 层回填夯实，每次回填厚度为250~400mm，并以压 实系数严格控制夯实质量。 8.基础底面以上应预留0.7～1.0m厚的土层，待施 工结束后，将表层挤松的土挖除或分层夯压密实。
2.B超检查：提示胆总管扩张、胆管内有结石。
3.X线检查：口服胆道造影，静脉胆道造影、PTC(经皮肝穿刺胆道造影 术)、ERCP（经内镜逆行胆胰管造影）、电子计算机X线断层扫描。
土或灰土挤密桩法计算方法
土或灰土挤密桩法计算方法灰土挤密桩或土挤密桩是利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填素土或灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向周围，使桩间土得以挤密，然后将备好的素土（黏性土）或灰土分层填入桩孔内，并分层捣实至设计标高。
用素土分层夯实的桩体，称为土挤密桩；用灰土分层夯实的桩体，称为灰土挤密桩。
二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
标签：土或灰土挤密桩法，桩间距X：1.50m，Y：1.50m，桩长l：10.00m一、设计资料1.1地基处理方法：土或灰土挤密桩法1.2基础参数：基础类型：矩形基础，基础长度L：20.00m，基础宽度B：8.00m，褥垫层厚度：150mm，基础覆土容重：20.00kN/m31.3荷载效应组合：标准组合轴力Fk：3200.00kN，标准组合弯矩Mx：100.00kN·m，标准组合弯矩My：100.00kN·m，准永久组合轴力F：3200.00kN1.4桩参数：布桩形式：矩形，X向间距：1.50m，Y向间距：1.50m，桩长l：10.00m，桩径d：500mm，桩土应力比：2.501.5地基变形计算参数：地基变形计算深度：10.00m，地基变形经验系数：1.001.6复合地基计算公式：《建筑地基处理技术规范》（JGJ 79-2002 J220-2002）式（7.2.8-1）fspk=mfpk+（1-m）fsk1.7地基处理设计依据《建筑地基处理技术规范》（JGJ 79-2002 J220-2002）《建筑地基基础设计规范》（GB50007-2011）1.8土层参数：桩侧阻力指桩侧阻力特征值（kPa）、桩端阻力指桩端阻力特征值（kPa）二、复合地基承载力计算2.1面积置换率计算2.2复合地基承载力计算《建筑地基处理技术规范》（JGJ 79-2002 J220-2002）式（7.2.8-1）fspk=mfpk+（1-m）fskfspk--土或灰土挤密桩复合地基承载力特征值（kPa）fpk--桩体承载力特征值，fpk=200.00kPafsk--处理后桩间土承载力特征值（kPa），取天然地基承载力特征值，fsk=100.00kPam--面积置换率，m=8.70%经土或灰土挤密桩处理后的地基，当考虑基础宽度和深度对地基承载力特征值进行修正时，一般宽度不作修正，即基础宽度的地基承载力修正系数取零，基础深度的地基承载力修正系数取1.0。
灰土挤密桩法
灰土挤密桩法灰土挤密桩法属于一种柔性桩复合地基，它是通过夯实的桩身和挤密的桩间土提高地基强度，又通过桩间土的挤密达到消退湿陷性的目的，是湿陷性黄土地区重要的地基处理方法之一。
灰土挤密桩一般适用于处理地下水位以上的湿陷性黄土，处理深度5-15m，处理宽度两端要超过基础宽度的0.25倍，并不应小于0.5m.施工时，先利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向四周，使桩间土得以挤密，然后将备好的灰土分层填入桩孔内，并分层捣实至设计标高，二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
灰土通常采纳3:7灰土或2:8灰土。
桩径一般采纳300～600mm，桩距掌握在2～2.5倍桩径比较合理，桩孔按正三角形布置，桩间土挤密后3个孔之间土的平均挤密系数不宜小于0.93.桩孔深度应依据建筑物的分类状况、湿陷类型、湿陷等级、湿陷土层厚度综合确定。
灰土挤密桩法属于一种柔性桩复合地基，它是通过夯实的桩身和挤密的桩间土提高地基强度，又通过桩间土的挤密达到消退湿陷性的目的，是湿陷性黄土地区重要的地基处理方法之一。
灰土挤密桩一般适用于处理地下水位以上的湿陷性黄土，处理深度5-15m，处理宽度两端要超过基础宽度的0.25倍，并不应小于0.5m.施工时，先利用沉管、冲击或爆扩等方法在地基中挤土成孔，然后向孔内夯填灰土成桩。
成桩时，通过成孔过程中的横向挤压作用，桩孔内的土被挤向四周，使桩间土得以挤密，然后将备好的灰土分层填入桩孔内，并分层捣实至设计标高，二者分别与挤密的桩间土组成复合地基，共同承受基础的上部荷载。
灰土通常采纳3:7灰土或2:8灰土。
桩径一般采纳300～600mm，桩距掌握在2～2.5倍桩径比较合理，桩孔按正三角形布置，桩间土挤密后3个孔之间土的平均挤密系数不宜小于0.93.桩孔深度应依据建筑物的分类状况、湿陷类型、湿陷等级、湿陷土层厚度综合确定。
第7讲 土桩、灰土桩挤密法
第7讲 土桩、灰土桩挤密法§7.1 概 述 §7.2 加固机理 §7.3 设计计算 §7.4 施工方法 §7.5 质量检验 §7.6 作业§7.1 概 述7.1.1 何谓土、灰土挤密法 ？ 7.1.2 土、灰土挤密桩复合地基有何特点 7.1.3 土、灰土挤密法适用条件7.1.1何谓土、灰土挤密法？土或灰土¾ 土桩和灰土桩挤密法是利用沉管、 冲击或爆扩等方法，形成桩孔时的 侧向挤压作用挤密桩间土，然后将 桩孔用素土或灰土分层夯填密实。
¾ 用素土夯填的桩体，称为土挤密 桩，用灰土夯填的桩体，称为灰土 挤密桩，土桩、灰土桩均属于柔性 桩。
灰土：石灰 灰土：石灰+ +土，体积配合比宜 土，体积配合比宜 为 为2:8 2:8或 或3:7 3:7，石灰宜用新鲜的 ，石灰宜用新鲜的 消石灰，土料宜用粉质黏土。
消石灰，土料宜用粉质黏土。
湿 陷 性 黄 土7.1.2土、灰土挤密桩复合地基的特点 它是横向挤密，可达到要求的最大干密度指标； 无需大开挖，减少了土方施工量； 特别适用于消除大厚度黄土地基的自重湿陷性； 比其他处理湿陷性黄土和人工填土的方法造价低； 桩孔回填2:8或3:7的灰土时，地基承载力大大提高。
7.1.3土、灰土挤密法适用条件《建筑地基处理技术规范(JGJ79-2012)》规定： 1、适用于处理地下水位以上的湿陷性黄土、素填土 和杂填土地基。
处理深度宜为5-15m。
2、以消除湿陷性为主要目的，宜用土挤密桩法；以 提高地基承载力为主要目的，宜用灰土挤密桩法。
3、土的含水量大于24%及饱和度大于65%时，不宜用 土、灰土挤密法。
§7.2 土、灰土挤密法加固机理7.2.1 7.2.2 7.2.3 成桩过程中的侧向挤密作用 土桩挤密地基的作用 灰土桩加固地基的作用7.2.1 成桩过程中的侧向挤密作用 ① 挤密桩成孔过程中将桩孔位置的土体 全部挤入桩孔周围的天然土体中，使桩周一定 范围内的土被压缩、扰动。
地基处理技术灰土挤密桩法和土挤密桩法
地基处理技术灰土挤密桩法和土挤密桩法
(1)灰土挤密桩法和土挤密桩法适用于处理地下水位以上的湿陷性黄土、素填土和
杂填土等地基，可处理地基的深度为5 15mo 当以消除地基土的湿陷性为主要目的时，宜选用土挤密桩法。
当以提高地基土的承载力或增强其水稳性为主要目的时，宜选用灰土挤密桩法。
当地基士的含水量大于24%、饱和度大于65%时，不宜选用灰土挤密桩法或土挤密桩法。
(2)灰土挤密桩和士挤密桩处理地基的面积，应大于基础或建筑物底层平面的面积，并应符合下列规定:
1)当采用局部处理时，超出基础底面的宽度:对非自重湿陷性黄土、素填土和杂填土等地基，每边不应小于基底宽度的O.25倍，并不应小于O.50m; 对自重温陷性黄土
地基，每边不应小于基底宽度的O.75倍，并不应小于1. OOm。
2) 当采用整片处理时，超出建筑物外墙基础底面外缘的宽度，每边不宜小于处理土层厚度的1/2，并不应小于2m。
(3) 桩顶设计标高以上的预留覆盖上层厚度宜符合下列要求:
1)沉管(锤击、振动)成孔，宜为O.50 O.70m;
2)冲击成孔，宜为1. 201. 50m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地基处理
挤密桩法—夯实水泥土桩法
质量检验要点
（1）施工过程中对成桩质量的抽检数量不应少于总 桩数的2％。对一般工程，可检查桩的干密度和施工记 录。 （2）竣工验收时，承载力检验应采用单桩复合地基 载荷试验。对重要或大型工程，尚应进行多桩复合地 基载荷试验。 （3）夯实水泥土桩地基检验数量应为总桩数的0.5 ％～1％，且每个单体工程不应少于3点。 （4）夯实水泥土桩复合地基的载荷试验沉降比，对 以卵石、圆砾、密实粗中砂为主的地基可取0.008，对 以黏性土、粉土为主的地基可取0.01。
地基处理
挤密桩法—土或灰土挤密桩
（1）适用范围
土（或灰土）挤密桩适用于处理地下水位以 上的湿陷性黄土、素填土和杂填土等地基，可处 理地基的深度为 5~15m。当以消除地基土的湿陷 性为主要目的时，宜选用土挤密桩法。当以提高 地基土的承载力或增强水稳性为主要目的时，宜 选用灰土挤密桩法。当地基土的含水量大于 24%， 饱和度大于 65% 时，不宜选用土挤密桩法和灰土 挤密桩法。
1）挤密作用 桩间土被强制向侧挤压，使桩周围一定范围内的土 层密实度提高。孔壁附近，土的密度可以达到甚至超 过最大干密度ρmax，即压实系数λc大于1。一般压实 挤密的影响半径可以达到1.5~2.0倍桩径。 2）灰土性质作用 a、灰土桩 石灰与土的比例一般为体积比2：8(或3：7) 。灰土 混合材料具有水硬性与气硬性。随时间增加，桩体本 身强度提高。增加地基强度。 b、二灰桩 粉煤灰中含SiO2和Al2O3，与石灰及水混合后生成硅 铝酸钙和水硬性胶凝物质，充填于粉煤灰颗粒的空隙 中，提高桩体强度。增加地基强度。
地基处理
挤密桩法
3. 夯实水泥土桩法
夯实水泥土桩法是指将水泥和土按设计的比例拌和均匀，在孔 内夯实至设计要求的密实度而形成的加固体，并与桩间土组成复 合地基的处理方法。 该处理方法是中国建筑科学研究院地基基础研究所与河北省建 筑科学研究院在北京、河北等旧城区危改小区工程中，为了解决 施工场地条件限制和满足住宅产业化的需求而开发出的一种施工 周期短，造价低、施工文明、质量容易控制的地基处理方法。
地基处理
挤密桩法
挤密桩法按施工方法分类 （1）振冲挤密桩 （2）沉管振动挤密桩 （3）爆破挤密桩 挤密桩法的加固原理 （1）在施工过程中挤密振密桩间土 （2）桩体与桩间土形成复合地基
地基处理
挤密桩法
2. 土挤密桩法和灰土挤密桩法
土挤密桩或灰土挤密桩是指利用横向挤压成孔设备，使桩 间土得以挤密。用素土或灰土填入桩孔内分层夯实形成土桩 或灰土桩，并与桩间土组成复合地基的地基处理方法。 土挤密桩法1934年首创于前苏联，主要用以消除黄土地基 的湿陷性，至今仍为俄罗斯及东欧一些国家处理湿陷性黄土 地基的主要方法的试验和应用，并于上世纪60年代中期在土 挤密桩法的基础上试验成功灰土挤密桩法。自70年代初期以 来，土挤密桩法和灰土挤密桩法逐步在陕、甘、晋和豫西等 省区推广应用，取得了显著的技术经济效益。
地基处理
挤密桩法—土或灰土挤密桩
（2）主要特点
1）土(灰土、二灰) 桩挤密属于横向挤密，但 可以使桩 间土达到设计要求的最大密度指标。 2）与土垫层相比，无须开挖回填，比换填 法缩短工期约一半。 3）处理深度可以达到12m左右。 4）处理造价比较底。
地基处理 挤密桩法—土或灰土挤密桩 （3）加固机理
作用机理
（1 ）夯实水泥土桩的化学作用机理 • 1）水泥土的固化原理 • 2）水泥的水解水化反应 • 3）水泥水化物与土颗粒的作用 （2）夯实水泥土桩的物理作用机理
地基处理 施工要点
挤密桩法—夯实水泥土桩法
（1）夯实水泥土的施工，应按设计要求选用成孔工艺。 挤土成孔可选用沉管、冲击等方法；非挤土成孔可选用洛 阳铲、螺旋钻等方法。 （2）土料中有机质含量不得超过5%，含水量应满足土 料的最优含水量wop，允许偏差不大于2％。在一般工程中 ，水泥与土料可采用1：6的体积比试配。 （3）夯填桩孔时，宜选用机械夯实。分段夯填时，夯锤 的落距和填料厚度应根据现场试验确定，混合料的压实系 数不应小于0.93 。
地基处理
挤密桩法—土或灰土挤密桩
（4）设计计算
1）桩径与桩长 桩距小有利于桩间土的挤密。桩径一般300~600mm。桩 长一般大于3m，在12~15m之间。 2）桩距与桩排 桩距设计以桩间土的挤密达到一定的平均密实度为目的， 即要求桩间土的最小干密度要大于1.5t/m3，平均压实系数 λc=0.90~0.93。（压密系数ρd为控制干密度λc与最大干 密度ρd, max之比）。 为了桩间土能够均匀挤密，一般采用等边三角形布桩。有 时为了减少桩数，也采用正方形与梅花形桩。
该技术经过大量的室内试验、原位试验和工程实践，已日臻完 善。目前，夯实水泥土桩法已在北京、河北等地1200多项工程中 应用，产生了巨大的经济效益和社会效益。
地基处理
挤密桩法—夯实水泥土桩法
适用范围与特点
夯实水泥土桩法适用于处理地下水位以上的粉土、素填 土、杂填土、黏性土等地基。处理深度不宜超过10 m。 夯实水泥土桩具有施工周期短、造价低、施工文明、质 量容易控制、不受场地条件限制等优点。
地基处理
挤密桩法之：土或灰土挤密桩法 主讲人：张力霆（教授）
石家庄铁道大学
地基处理 1. 挤密桩法的定义与种类
挤密桩法是以振动、冲击或带套管等方法成 孔，然后向孔中填入工程性质稳定或趋向于稳 定的材料，再加以振实成桩并且进一步挤密桩 间土的方法。 挤密桩法按填料分类 （1）土或灰土挤密桩 （2）石灰桩 （3）碎石(砂)桩 （4）水泥粉煤灰碎石桩(CFG桩) （5）渣土桩等
