电流集肤效应的原理应用
交流电集肤效应
交流电集肤效应一、什么是交流电集肤效应？交流电集肤效应（skin effect）指的是交流电流在导体中分布不均匀的现象。
当交流电通过导体时，由于电流方向的周期性变化，导致电流主要集中在导体表面附近，而在导体内部的电流相对较小。
这种现象会导致导体截面内的有效导电区域减少，从而增加了电阻，降低了导体的效率。
二、交流电集肤效应的原理交流电集肤效应的产生是由于交流电的磁场变化引起的。
根据法拉第电磁感应定律，变化的磁场会产生涡流。
在导体内部，涡流的密度随着离导体表面的距离逐渐减小，因为离表面越远，磁场变化越小。
因此，交流电主要通过导体表面附近的薄层进行传导，而在导体内部的电流相对较小。
三、交流电集肤效应的影响交流电集肤效应对导体的导电性能和电流传输有着显著的影响。
1.增加导体电阻：由于交流电在导体表面附近集中传导，导致导体截面内的有效导电区域减少。
因此，交流电集肤效应会增加导体的电阻。
这对高频电路和高频信号传输特别重要，因为在高频情况下，交流电集肤效应更为显著。
2.降低导体效率：由于交流电集肤效应导致电流主要集中在导体表面附近，导致导体内部的电流流动减小。
这会降低导体的效率，增加能量损耗。
因此，在电力传输和高频电子设备中，需要采取一系列措施来减小交流电集肤效应，提高能量利用率。
四、减小交流电集肤效应的方法为了减小交流电集肤效应，我们可以采取以下措施：1.增大导体截面积：通过增大导体的截面积，可以增加导体内部的有效导电区域，从而降低电阻。
这可以通过使用宽而薄的导体或多股绞合的导体来实现。
2.使用空心导体：空心导体内部没有有效导电区域的限制，因此可以避免交流电集肤效应。
在高频电路和高频信号传输中，常常使用空心铜管或中空线缆来减小交流电集肤效应。
3.使用多股绞合导体：由于绞合导体可以增加导体的表面积，因此可以在一定程度上减小交流电集肤效应。
4.采用皮肤效应屏蔽：在高频电路中，可以采用金属屏蔽来减小交流电集肤效应。
肌肤效应
肌肤效应集肤效应(skin effect)又叫趋肤效应,表皮效应，当交变电流通过导体时，电流将趋于导体表面流过，这种现象叫集肤效应。
电流以较高的频率在导体中传导时，会聚集于导体表层，而非平均分布于整个导体的截面积中。
频率越高，趋肤效应越显著。
因为当导线流过交变电流时，根据楞次定律会在导线内部产生涡流,与导线中心电流方向相反,。
由于导线中心较导线表面的磁链大，在导线中心处产生的电动势就比在导线表面附近处产生的电动势大。
这样作用的结果，电流在表面流动，中心则无电流，这种由导线本身电流产生之磁场使导线电流在表面流动。
爬电现象、原理、原因、本质1、爬电现象在绝缘材料的性能降低时受天气等外界因素如空气湿度大,接连阴天霉雨季节,潮湿环境等使得带电金属部位与绝缘材料产生象水纹样电弧沿着外皮爬的现象，也有点象闪电一样.2、爬电原理两极之间的绝缘体表面有轻微的放电现象，造成绝缘体的表面（一般）呈树枝状或是树叶的经络状放电痕迹，一般这种放电痕迹不是连通两极的，放电一般不是连续的，只是在特定条件下发生，如天气潮湿、绝缘体表面有污秽、灰尘等，时间长了会导致绝缘损坏。
3、引起爬电现象的原因绝缘部分表面附着污秽，使绝缘部分绝缘强度下降，在空气潮湿发生爬电。
4、爬电的本质绝缘表面电压分布不均匀，造成局部放电。
5、发生爬电的环境发生爬电时电弧的长度受污秽的面积大小、空气湿度、电压高低因素影响。
在电缆的绝缘部分，绝缘材料的绝缘强度、防污秽附着、加长绝缘“距离”等性能会对爬电现象有影响尖端放电强电场作用下，物体尖锐部分发生的一种放电现象称为尖端放电,他属于一种电晕放电。
他的原理是物体尖锐处曲率大，电力线密集，因而电势梯度大，致使其附近部分气体被击穿而发生放电。
形式：尖端放电的形式主要有电晕放电和火花放电两种。
危害：1.引起火灾爆炸。
如上所述,由于火花型尖端放电的放电能量较大,因此很容易引起易燃易爆混合物的燃烧和爆炸,造成重大人身伤亡和财产损失。
电流集肤效应的原理应用
电流集肤效应的原理应用1. 电流集肤效应的定义电流集肤效应是指当电流在导体表面流动时，电流更多地分布在导体表面而不是内部的现象。
这是由于电磁感应导致的。
根据电流集肤效应，电流在导体内部的分布是渐进的，随着距离导体表面的增加而减小。
2. 原理电流集肤效应是由于导体表面的漩涡电流引起的。
当交流电流通过导体时，导体表面的漩涡电流会抵消导体内部电流的效果，导致电流更多地分布在导体表面附近。
这是由于电磁感应的作用。
当交流电流通过导体时，会产生变化的磁场。
根据法拉第电磁感应定律，变化的磁场会产生感应电动势。
而感应电动势会抵消导体内部的电流，导致电流更多地分布在导体表面。
此外，电流集肤效应与导体的频率相关。
随着频率的增加，电流集肤效应更加显著。
这是因为高频电流的变化更快，从而产生更大的感应电动势。
3. 应用3.1 电热器电热器是电流集肤效应的重要应用之一。
电热器通过在导体表面放置电阻丝或导热片来产生热量。
当电流通过导体时，电流集中在导体表面，使导体表面温度升高。
电热器广泛应用于家用电器、医疗设备和工业加热等领域。
通过控制电流大小和时间来调节产生的热量。
3.2 电力传输电流集肤效应在电力传输中也起到重要作用。
在高压输电线路中，电流集中在导线表面，减小了电唤起的功耗。
通过减小导线截面积和采用多股细线导线，可以进一步增加电流集中在导线表面的效果。
这减小了能量损耗，提高了电力传输的效率。
3.3 电子设备电流集肤效应在电子设备中也有重要应用。
例如，在高频电路中，电流集中在导线表面可以减小电阻，提高电路的性能。
此外，电流集肤效应还用于射频电感和螺旋线天线设计中。
通过控制导线的形状和尺寸，可以调节电感的值和频率响应。
3.4 高速列车电流集肤效应在高速列车的制动系统中也被应用。
通过在轨道表面安装电阻片，当列车通过时，车体底部的电流会集中在轨道表面，产生电流感应制动力。
这种制动方式与传统的机械制动相比，具有响应快、制动距离短和能耗低的优势。
电流集肤效应
电流集肤效应
电流集肤效应是指当电流通过导体时，电流主要集中在导体表面附近的一层区域内，而不是均匀地分布在整个导体内部。
这种现象是由于电流在导体内部的传播受到了电磁场的影响，导致电流主要沿着导体表面附近的一层区域内传播。
电流集肤效应在许多电子设备中都有重要的应用。
例如，在高频电路中，电流集中在导体表面附近的一层区域内，可以减少电流在导体内部的损耗，提高电路的效率。
此外，在电力输送中，电流集肤效应也可以减少输电线路的电阻，降低能量损耗。
电流集肤效应的大小取决于电流频率、导体材料和导体几何形状等因素。
一般来说，电流频率越高，电流集肤效应越明显。
对于金属导体来说，电流集肤效应的大小与导体的电导率和磁导率有关。
此外，导体的几何形状也会影响电流集肤效应的大小，例如，圆形导体的电流集肤效应比方形导体的要小。
为了减少电流集肤效应带来的损耗，可以采取一些措施。
例如，在高频电路中，可以采用多层板设计，将电流分布在不同的层次上，从而减少电流集肤效应的影响。
此外，还可以采用特殊的导体材料，例如银、铜等，这些材料的电导率更高，电流集肤效应更小。
总之，电流集肤效应是一种重要的电磁现象，对于电子设备和电力输送等领域都有着重要的应用。
了解电流集肤效应的原理和影响，可以帮助我们更好地设计和优化电子设备和电力输送系统，提高其效率和可靠性。
集肤效应
集肤效应1。
解释集肤效应(skin effect)又叫趋肤效应，当交变电流通过导体时，电流将集中在导体表面流过，这种现象叫集肤效应。
电流或电压以频率较高的电子在导体中传导时，会聚集于导体表层，而非平均分布于整个导体的截面积中。
频率越高，趋肤效用越显著。
因为当导线流过交变电流时，在导线内部将产生与电流方向相反的电动势？？。
由于导线中心较导线表面的磁链大，在导线中心处产生的电动势就比在导线表面附近处产生的电动势大。
这样作用的结果，电流在表面流动，中心则无电流，这种由导线本身电流产生之磁场使导线电流在表面流动。
集肤效应是电磁学，涡流学（涡旋电流）的术语。
这种现象是由通电铁磁性材料，靠近未通电的铁磁性材料，在未通电的铁磁性材料表面产生方向相反的磁场，有了磁场就会产生切割磁力线的电流，这个电流就是所谓的涡旋电流，这个现象就是集肤效应。
2。
影响及应用在高频电路中可以采用空心导线代替实心导线。
此外，为了削弱趋肤效应，在高频电路中也往往使用多股相互绝缘细导线编织成束来代替同样截面积的粗导线，这种多股线束称为辫线。
在工业应用方面，利用趋肤效应可以对金属进行表面淬火。
考虑到交流电的集肤效应，为了有效地利用导体材料和便于散热，发电厂的大电流母线常做成槽形或菱形母线；另外，在高压输配电线路中，利用钢芯铝绞线代替铝绞线，这样既节省了铝导线，又增加了导线的机械强度，这些都是利用了集肤效应这个原理。
集肤效应是在讯号线里最基本的失真作用过程之一，也有可能是最容意被忽略误解的。
与一般讯号线的夸大宣传所言,集肤效应并不会改变所有的高频讯号,并且不会造成任何相关动能的损失。
正好相反，集肤效应会因传导体的不同成分，在传递高频讯号时有不连贯的现象。
同样地，在陈旧的线束传导体上，集肤效应助长讯号电流在多条线束上的交互跳动，对于声音造成刺耳的记号。
skin effect定义在计算导线的电阻和电感时，假设电流是均匀分布于他的截面上。
严格说来，这一假设仅在导体内的电流变化率（di/dt）为零时才成立。
电磁感应集肤效应
电磁感应集肤效应
集肤效应，也被称为趋肤效应，是指当交流电（AC）在导体内
流动时，电流会趋向于集中在导体表面流动的一种现象。
这种现象导致电流密度在导体表面附近较高，并随着导体深度的增加呈指数下降。
集肤效应的产生是由于交流电产生的变化磁场在导体内部产生
反向涡流引起的。
这种涡流产生一个与外部电流方向相反的电动势，阻止电流的通过。
由于导体中心处的磁链较大，因此在导体中心处产生的电动势比导体表面附近处产生的电动势大，导致电流主要在导体表面流动。
集肤效应的影响在于减小了导体的有效横截面，从而增加了其
有效电阻。
这意味着在高频交流电下，由于趋肤效应的增强，导体的电阻会显著增加。
因此，在射频和微波电路、传输线（或波导）和天线的分析和设计中需要考虑集肤效应的影响。
此外，集肤效应在工业应用方面也有一些应用，例如可以利用它对金属进行表面淬火。
总之，集肤效应是一种电磁学和涡流学的现象，主要在交流电通过导体时发生。
由于它对电流传输的效率和导体的电阻有显著影响，因此在许多领域都有实际应用。
集肤效应基本原理
集肤效应基本原理一、引言集肤效应是一种美容技术，旨在通过刺激皮肤细胞的再生和修复，促进皮肤的健康和美丽。
该技术已经成为现代化妆品行业中最受欢迎的技术之一。
本文将详细介绍集肤效应的基本原理。
二、什么是集肤效应？集肤效应是一种通过刺激皮肤自然修复机制来改善皮肤质量和外观的技术。
这个过程涉及到使用针状器具在皮肤表面上进行微创伤，从而刺激皮肤细胞的再生和修复。
三、为什么需要集肤效应？随着年龄增长，皮肤会逐渐失去弹性和光泽，出现细纹、色斑、暗沉等问题。
此外，环境污染、紫外线辐射等因素也会对皮肤造成损害。
这些问题不仅影响了外观美观，还可能导致更严重的健康问题。
集肤效应可以帮助改善这些问题，并促进皮肤健康和美丽。
四、如何实现集肤效应？集肤效应可以通过不同的方法实现，包括微针、激光、射频和化学剥脱等。
其中，微针是最常用的方法之一。
1. 微针微针是一种通过在皮肤表面上进行微创伤来促进皮肤再生和修复的技术。
这个过程涉及到使用一个小型器具，通常是一个带有细小针头的滚轮或手持器具，在皮肤表面上滚动或刺入。
这些针头通常只有几毫米长，可以刺破皮肤表面层，并引起轻微出血和毛细血管扩张。
这些微小的伤口会刺激皮肤细胞产生胶原蛋白和弹性纤维，并促进新的细胞生长。
这个过程可以改善皮肤质量和外观，包括减少细纹、淡化色斑、改善痘疤等。
2. 激光激光是一种通过高能光束来刺激皮肤细胞再生和修复的技术。
这个过程涉及到使用一个专用设备，将高能光束照射到皮肤表面。
这个过程可以刺激皮肤细胞产生胶原蛋白和弹性纤维，并促进新的细胞生长。
激光可以用于治疗各种皮肤问题，包括减少细纹、淡化色斑、改善痘疤等。
然而，激光治疗通常需要更长的恢复时间，并可能会导致一些不适和不良反应。
3. 射频射频是一种通过高频电流来刺激皮肤细胞再生和修复的技术。
这个过程涉及到使用一个专用设备，在皮肤表面上施加高频电流。
这个过程可以刺激皮肤细胞产生胶原蛋白和弹性纤维，并促进新的细胞生长。
多层hairpin电机集肤效应
多层hairpin电机集肤效应多层hairpin电机是一种常见的电机结构，它利用集肤效应来实现高效的电能转换。
本文将从多层hairpin电机的原理、优势和应用方面进行介绍。
一、多层hairpin电机的原理多层hairpin电机采用了一种特殊的线圈结构，即hairpin线圈。
这种线圈由多个平行排列的细导线组成，导线之间通过绝缘层隔开。
当电流通过hairpin线圈时，由于电流的集中流动，会产生集肤效应。
集肤效应是指当电流通过导体时，由于电磁感应的作用，电流主要分布在导体表面附近，而很少流经导体的内部。
这是因为电流在导体内部的流动会受到自感和互感的影响，导致电能损耗增加。
而集肤效应的出现可以有效减小这种电能损耗，提高电机的效率。
二、多层hairpin电机的优势1. 高效率：由于集肤效应的作用，多层hairpin电机的电能转换效率较高，能够更有效地将电能转化为机械能，降低能源消耗。
2. 低温升：多层hairpin电机由于减小了导体内部的电流流动，减小了自感和互感的影响，使得电机运行时的温度升高较低，延长了电机的使用寿命。
3. 低电磁噪音：多层hairpin电机的线圈结构能够有效减小电流在导体内部的流动，减小了电磁噪音的产生，提供了更低噪音的工作环境。
4. 紧凑结构：多层hairpin电机采用了特殊的线圈结构，使得电机的体积更小，适用于空间有限的场合。
三、多层hairpin电机的应用多层hairpin电机由于其高效率、低温升和低电磁噪音等优势，在许多领域得到了广泛应用。
1. 汽车行业：多层hairpin电机可以应用于电动汽车的驱动系统中，提供强大的动力输出和高效的能源利用效率。
2. 工业领域：多层hairpin电机可用于工业机械设备的驱动，如风机、泵等，提供可靠的动力支持。
3. 家电领域：多层hairpin电机适用于家电产品的驱动，如洗衣机、冰箱等，提供高效、低噪音的运行。
4. 新能源领域：多层hairpin电机可应用于风力发电机组、太阳能发电系统等新能源设备中，提高能源的利用效率。
趋肤效应_集肤效应
一趋肤效应_集肤效应 交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。
趋肤效应（ skin effect），在“GB/T 2900.1-2008 电工术语 基本术语”中定义如下： 由于导体中交流电流的作用，靠近导体表面处的电流密度大于导体内部电流密度的现象。
注1：随着电流频率的提高，趋肤效应使导体的电阻增大，电感减小； 注2：在更一般的情况下，任何随时间变化的电流都产生趋肤效应。
与趋肤效应同时存在的还有邻近效应，变频器输出含有丰富的高次谐波，高次谐波电流将在电机的绕组中产生邻近效应和趋肤效应及在铁芯中产生的谐波涡流损耗和谐波磁滞损耗不可忽视。
邻近效应的原理以及相关研究>>>趋肤效应原理 趋肤效应实际上是涡流的体现，涡流是电磁感应的一种体现方式，但是，某些文献简单的认为，由于电流流过导体时，导体中心处的磁感应强度大，因电磁感应产生的感应电动势大，根据楞次定理，感应电动势将阻碍电流的变化，这种说法是错误的。
以截面为圆形的长直导线为例，其磁场分布如下图1所示。
图1、截面积为圆形的长直导线内部磁场分布图 根据安培环路定理，磁场强度H沿闭合回路的线积分等于闭合回路包含的电流的代数和，与闭合回路之外的电流无关。
均匀材质的导体中，磁感应强度B与磁场强度成正比，选闭合回路为图中所述的各条磁力线，可知，越靠近导体中心，磁力线包围的电流越小，在导体轴线上，磁感应强度为零。
实际上，趋肤效应是涡流效应的结果，如图2所示：二三四图2、涡流与趋肤效应 如图，电流I流过导体，在I的垂直平面形成交变磁场，交变磁场在导体内部产生感应电动势，感应电动势在导体内部形成涡流电流i，涡流i的方向在导体内部总与电流I的变化趋势相反，阻碍I变化，涡流i的方向在导体表面总与I的变化趋势相同，加强I变化。
集肤效应道威尔曲线
集肤效应道威尔曲线
集肤效应（Skin Effect）是指在交流电中，电流主要集中在导体表面附近的现象。
这是由于交流电在导体中传输时，电流会产生磁场，而磁场又会对电流产生作用，导致电流在导体内部的分布不均匀。
随着频率的增加，这种现象会更加显著，导致电流主要集中在导体表面附近，而内部的电流减小，这就是集肤效应。
集肤效应在电力输送和高频电路中都会产生影响。
在电力输送中，集肤效应会导致电流主要通过导线表面传输，而导线内部的截面积被浪费了，这会增加电阻，降低输电效率。
因此，在设计输电线路时，需要考虑集肤效应对电流分布的影响，采取合适的措施来减小其影响。
而在高频电路中，集肤效应同样会导致信号在导体中的传输不均匀，影响电路的性能。
因此，工程师在设计高频电路时也需要考虑集肤效应，选择合适的导体尺寸和材料，以减小集肤效应对电路性能的影响。
道威尔曲线（Dowdell Curve）是用来描述集肤效应随频率变化的曲线。
随着频率的增加，集肤深度减小，电流主要集中在导体表
面附近。
道威尔曲线可以帮助工程师更直观地了解集肤效应随频率变化的规律，从而指导实际工程中对集肤效应的处理。
综上所述，集肤效应是交流电中的一种现象，会影响电力输送和高频电路的性能。
了解集肤效应的原理和道威尔曲线对工程师设计和优化电路具有重要意义。
在实际工程中，需要根据具体情况采取相应的措施来减小集肤效应的影响，以保证电路的正常工作和电力传输的高效率。
集肤效应
一种减缓趋肤效应的方法是采用所谓的利兹线（源自德语：Litzendraht，意为“编织起来的线”）。利兹线采用将多条金属导线相互缠绕的方法，使得电磁场能够比较均匀地分布，这样各导线上的电流分布就会较为平均。使用利兹线后，产生显著趋肤效应的频率可以从数千赫兹提高到数兆赫兹。利兹线一般应用在高频交流电的传输中，可以同时减缓趋肤效应和邻近效应。
当交变电流通过导体时,电流将集中在导体表面流过,这种现象叫集肤效应
集肤效应（又称趋肤效应）（英语：Skin effect）是指导体中有交流电或者交变电磁场时，导体内部的电流分布不均匀的一种现象。随着与导体表面的距离逐渐增加，导体内的电流密度呈指数递减，即导体内的电流会集中在导体的表面。从与电流方向垂直的横切面来看，导体的中心部分几乎没有电流流过，只在导体边缘的部分会有电流。简单而言就是电流集中在导体的“皮肤”部分，所以称为集肤效应。
高电压大电流的架空电力线路通常使用钢芯铝绞线，这样能使铝质部分的工作部分温度降低，减低电阻率，并且由于趋肤效应，电阻率较大的钢芯上承载极少的电流，因而无关紧要。
还有将实心导线换成空心导线管，中间补上绝缘材料的方法，这样可以减轻导线的重量。
在传输的频率在甚高频或微波级别时，一般会使用镀银(已知的除超导体外最好的导体)的导线，因为这时趋肤深度如此之浅，以至于更厚的银层已经是浪费了。
频率为10 GHz（微波）时各种材料的集肤深度：
导体
δ(μm)
铝
0.80
铜
0.65金0.79 Nhomakorabea银
0.64
在铜质导线中，趋肤深度和频率的关系大致如下：
频率
δ
60 Hz
趋肤效应 集肤效应
趋肤效应_集肤效应交变电流通过导线时，电流在导线横截面上的分布是不均匀的，导体表面的电流密度大于中心的密度，且交变电流的频率越高，这种趋势越明显，该现象称为趋肤效应(skin effiect)，趋肤效应也称集肤效应。
趋肤效应（skin effect），在“GB/T2900.1-2008电工术语基本术语”中定义如下：由于导体中交流电流的作用，靠近导体表面处的电流密度大于导体内部电流密度的现象。
注1：随着电流频率的提高，趋肤效应使导体的电阻增大，电感减小；注2：在更一般的情况下，任何随时间变化的电流都产生趋肤效应。
一、趋肤效应原理趋肤效应实际上是涡流的体现，涡流是电磁感应的一种体现方式，但是，某些文献简单的认为，由于电流流过导体时，导体中心处的磁感应强度大，因电磁感应产生的感应电动势大，根据楞次定理，感应电动势将阻碍电流的变化，这种说法是错误的。
以截面为圆形的长直导线为例，其磁场分布如下图1所示。
图1、截面积为圆形的长直导线内部磁场分布图根据安培环路定理，磁场强度H沿闭合回路的线积分等于闭合回路包含的电流的代数和，与闭合回路之外的电流无关。
均匀材质的导体中，磁感应强度B与磁场强度成正比，选闭合回路为图中所述的各条磁力线，可知，越靠近导体中心，磁力线包围的电流越小，在导体轴线上，磁感应强度为零。
实际上，趋肤效应是涡流效应的结果，如图2所示：图2、涡流与趋肤效应如图，电流I流过导体，在I的垂直平面形成交变磁场，交变磁场在导体内部产生感应电动势，感应电动势在导体内部形成涡流电流i，涡流i的方向在导体内部总与电流I的变化趋势相反，阻碍I变化，涡流i的方向在导体表面总与I的变化趋势相同，加强I变化。
在导体内部，等效电阻变大，而导体表面的等效电阻变小，交变电流趋于在导体表面流动，形成趋肤效应。
趋肤效应使导线通过交变电流的有效截面积减小了，导线的电阻增大了。
趋肤效应下导体的等效电阻变化了，这个等效电阻，称为交流电阻，交流电阻与电流的频率有关，频率越高，交流电阻越大。
集肤效应公式
集肤效应公式集肤效应是指当交流电通过导体时，电流主要集中在导体表面流动，越靠近导体中心电流密度越小的现象。
集肤效应在许多领域都有着重要的应用，比如在电力传输、电磁感应等方面。
要理解集肤效应，咱们得先从它的公式说起。
集肤效应的公式是：δ = 1 / √(πfμσ)在这个公式里，δ 表示集肤深度，f 表示电流的频率，μ 表示磁导率，σ 表示电导率。
我记得有一次，我在给学生们讲解集肤效应公式的时候，有个调皮的小家伙举起手说：“老师，这公式看着就头疼，有啥用啊？”我笑了笑，跟他们说：“同学们，咱们想象一下，假如有一根很粗的电线，要传输很高频率的电流。
如果不考虑集肤效应，咱们可能会觉得电流会均匀地分布在整个电线里。
但实际上呢，电流大部分都在电线表面跑，就好像一群小朋友在操场上跑步，都喜欢沿着跑道边缘跑，而不是分散在整个操场中间。
这就是集肤效应。
”我接着解释：“这个公式里的频率 f 就像是跑步的速度，频率越高，电流跑得越快，就越容易集中在表面。
磁导率μ 呢，就好比跑道的吸引力，吸引力越大，电流越容易被吸到表面。
电导率σ 呢，就像跑道的光滑程度，越光滑，电流跑得越顺畅，也越容易在表面跑。
而集肤深度δ 就是告诉我们电流主要集中在表面多深的地方。
”然后我给他们举了个例子，说：“假如我们要设计一个高频变压器，如果不考虑集肤效应，用很粗的导线绕制，可能效率就不高，因为电流都集中在表面，里面的导线没发挥作用，还浪费材料。
这时候，我们就可以根据集肤效应公式，选择合适粗细的导线，或者采用多股细导线并绕的方式，提高变压器的性能。
”经过这样形象的讲解，同学们似乎对集肤效应公式有了更直观的理解。
在实际应用中，集肤效应公式非常重要。
比如说在电力传输中，为了减少集肤效应带来的能量损耗，会采用空心导线或者分裂导线。
在高频电路中，工程师们在设计电路板的布线时，也需要考虑集肤效应，选择合适的线宽和厚度。
再比如说，在一些无线电设备中，为了提高天线的效率，也会利用集肤效应的原理来优化天线的结构。
涡流与集肤效应
04 涡流与集肤效应的相互关 系
涡流对集肤效应的影响
增强集肤效应
涡流的形成会增加电流的密度，使电 流更倾向于集中在导体的表面，从而 增强集肤效应。
改变集肤深度
涡流的产生会改变电流在导体中的分 布，使电流在导体表面的分布更加均 匀，从而减小集肤深度。
集肤效应对涡流的影响
增强涡流强度
由于集肤效应的存在，电流在导体表 面集中，使得导体表面的磁场变化更 加剧烈，从而增强涡流的强度。
集肤效应在电力传输中的应用
电缆设计
集肤效应可以用于设计电缆的导 体结构，提高电缆的载流量和传
输效率。
变压器设计
集肤效应可以用于优化变压器线圈 的设计，减小线圈的电阻和铜损， 提高变压器的效率。
电动机设计
集肤效应可以用于优化电动机的转 子设计，减小转子的电阻和铁损， 提高电动机的效率和功率密度。
涡流与集肤效应在磁流体发电中的应用
THANKS FOR WATCHING
感谢您的观看
05 实际应用案例分析
涡流在金属加工中的应用
金属切割
在金属切割过程中，涡流 产生的热量可以软化金属， 提高切割效率。
金属表面处理
涡流可以用于对金属表面 进行抛光、去毛刺和强化 处理，提高表面光洁度和 耐腐蚀性。
金属探伤
涡流检测技术可以用于检 测金属内部的裂纹、气孔 和夹杂物等缺陷，提高产 品质量和安全性。
改变涡流分布
集肤效应会导致涡流在导体表面的分 布发生变化，使得涡流在导体表面的 分布更加均匀。
涡流与集肤效应的协同作用
提高传输效率
涡流与集肤效应的协同作用可以减小能量在传输过程中的损失，提高传输效率。
优化设备性能
通过合理利用涡流与集肤效应的相互影响，可以优化设备的性能，如变压器的效率、电机的转矩等。
集肤效应的应用范围
集肤效应应用范围集肤效应原理：当导体流过电流时，由右手螺旋法则可知，产生的感应磁动势为逆时针方向，产生进入和离开剖面的磁力线。
如果导体中的电流增加，则由于电子感应效应，导体中产生的涡流。
当涡流的方向加大了导体表面的电流，抵消了中心线电流，这样作用的结果是电流向导体表面聚集，故称为集肤效应！在此引进一个集肤深度（skin depth）的概念，此深度的电流密度大小恰好为表面电流密度大小的1/e倍。
一般用肌肤深度∆来表示集肤效应，其表达式为：集肤效应应用范围：几乎所有的工业领域都用到集肤效应。
集肤效应应用领域广泛，包括：●防止水管结冰●食物，化工业和石油化工业的保温●气体测试分析仪的脂肪运输●防止屋顶和天线上冰雪的积聚●设计一个超洁净的真空器，比如用在核电业或用于粒子加速●用于油和气体管道和LNG储罐●用于铁路运输中的加热点，铁轨及架空电缆●用于潜在爆炸性环境●化工和石油化工业●石油和天然气工业●原油长距离输送管道●新能源光热发电（CSP）●液化天然气LNG工业●铁路和轨道交通●核电和核工业●汽车制造业●现代建筑●沥青的应用●电力●食品工业●表面处理技术●其他应用领域从工程设计到调试天易海管的产品和服务，覆盖电伴热系统工程设计，产品与软件，现场安装、测试与调试，现场维护服务。
工程师和员工在这方面有广泛的经验和能力，不论是否涉及到加热一个化工厂，比如一个BPS生产厂或生产MDI或TDI的安装工程，或者LNG 储罐的底座加热，我们都是您开发，制造，运送，安装和调试整套电伴热系统的最佳合作伙伴。
我们的专家携手与我们的项目工程师和市场部门能够为我们的客户和他们的加热问题制定最佳的解决方案，以此保证了我们的研究人永远能在一个相当高的水平开展工作。
这也意味着我们一直保证产品和技术的先进性来满足市场不断增加的需求和您个人的意愿，确保最终我们交付与我们的客户以最佳的集肤效应决方案，最适合的产品，最优的质量保证。
电缆集肤效应
电缆集肤效应电缆集肤效应是指在交流电路中，电缆导体表面附近的电流密度比远离表面的电流密度要大的现象。
这是由于交流电信号在电缆导体表面附近产生的涡流所引起的。
在本文中，我们将详细讨论电缆集肤效应的原理、影响以及应对方法。
一、原理当交流电信号通过电缆导体时，由于其频率的不同，电流会在导体内部产生涡流。
这些涡流会在导体表面附近集中，而远离表面的地方则电流密度较小。
涡流是由电磁感应产生的，其方向与交流电信号的方向相反。
涡流的大小和分布与电缆导体的直径、电阻、频率以及导体材料的导电性能等因素有关。
二、影响电缆集肤效应对于交流电路的传输性能有一定的影响。
首先，由于电流密度在导体表面附近较大，导致导体内部的有效截面积减小，导致电流的传输能力下降。
集肤效应导致电缆导体内部存在较大的电阻，这会产生热量。
在高频电路中，这种热量的积累可能会导致电缆过热甚至烧毁。
集肤效应还会导致电缆传输信号的失真。
由于涡流的存在，导致信号的高频成分优先通过导体表面，而低频成分则更容易通过导体内部。
这种频率分量的失真会影响信号的准确性和可靠性。
三、应对方法为了减小电缆集肤效应的影响，我们可以采取以下几种方法：1. 使用多股细线导体：相比于单股粗线导体，多股细线导体具有更大的表面积，能够减小涡流的产生。
这样可以提高电缆的传输能力和信号质量。
2. 采用镀银或镀金导体：银和金都是良好的导电材料，可以有效地减小导体表面的电阻。
通过在导体表面镀银或镀金，可以降低涡流的产生，减小集肤效应。
3. 优化电缆结构：通过改变电缆的结构，如增加绝缘层和屏蔽层的厚度，可以减小集肤效应的影响。
此外，合理设计电缆的尺寸和导体间距，也可以降低集肤效应。
4. 使用空心导体：空心导体可以通过减小导体的截面积来降低集肤效应。
空心导体可以在一定程度上改善电缆的传输性能。
总结：电缆集肤效应是交流电路中不可忽视的现象。
了解其原理和影响，对于优化电缆的设计和选择具有重要意义。
通过采取合适的方法，可以减小集肤效应的影响，提高电缆的传输能力和信号质量。
电流集肤效应
电流集肤效应电流集肤效应是电流在导体表面产生的现象，也称为肌效应。
它是由于电流在导体表面的运动方式与在导体内部的运动方式不同而导致的。
在高频电路中，电流集中在导体表面，几乎不流经导体内部，这就是电流集肤效应。
电流集肤效应是由于高频电流具有较高的频率，导致电流在导体表面的电场分布与在导体内部的电场分布有所不同。
在导体表面，电场强度较大，电流密度也较大；而在导体内部，电场强度较小，电流密度也较小。
这种电场分布差异导致了电流集中在导体表面的现象。
电流集肤效应对电路的工作性能有着重要影响。
首先，电流集中在导体表面会导致导体内部的电流密度减小，从而减小了导体的有效截面积。
这会增加导体的电阻，导致电流流过导体时产生较大的功耗。
因此，在高频电路设计中，需要合理选择导体的截面积，以减小电阻损耗。
电流集肤效应还会导致电路的传输特性发生变化。
由于电流在导体表面的集中分布，导致电流在导体中的传输速度变慢。
这会导致信号在传输过程中的相位延迟，从而影响电路的工作频率响应。
因此，在高频电路设计中，需要特别考虑电流集肤效应对信号传输的影响，以保证电路的传输特性正常。
电流集肤效应还会对导体的表面电流密度分布产生影响。
由于电流在导体表面的集中分布，导致导体表面的电流密度不均匀。
这会导致导体表面局部的电流密度较大，从而引起导体表面的热量集中。
这对于高功率电路来说，可能会导致导体表面温度过高，甚至引起烧坏的风险。
因此，在高功率电路设计中，需要合理选择导体材料和导体结构，以提高导体的散热性能，防止导体过热。
电流集肤效应是高频电路中的重要现象，对电路的工作性能有着重要影响。
在高频电路设计中，需要充分考虑电流集肤效应对电路的影响，并采取相应的措施来减小电流集肤效应的影响。
只有这样，才能保证高频电路的正常工作和稳定性。
电流集肤效应的原理应用
电流集肤效应的原理应用一、定义当导体中有交流电或者交变电磁场时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大，导线内部实际上电流较小，这一现象称为趋肤效应，又称集肤效应。
二、相关术语电阻率：|电阻率是用来表示各种物质电阻特性的物理量，符号p,国际单位制Q [m o电阻温度系数：表示电阻当温度改变1度时，电阻值的相对变化，符号k，单位为ppm/ C （即10E （-6）/C）,简称TCR。
电导率：电导率是用来描述物质中电荷流动难易程度的参数。
在公式中，电导率用希腊字母丫来表示。
电导率的标准单位是西门子/米（简写做S/m ）,为电阻率的倒数。
]导电率：IACS电导率百分值为IACS体积电导率百分值或IACS质量电导率百分值，其值为国际退火铜标准规定的电阻率（不管是体积和质量的）对相同单位试样电阻率之比乘以100%。
如铜体积电阻率推导的IACS电导率公式：%IACS= （0.017241/P）*100%,P 电试样体积电阻率。
磁导率：表征磁介质磁性的物理量。
表示在空间或在磁芯空间中的线圈流过电流后、产生磁通的阻力、或者是其在磁场中导通磁力线的「能力、其公式卩=B/H、其中H=磁场强度、B= 磁感应强度，常用符号□表示，□为介质的磁导率，或称绝对磁导率。
铜的磁导率尸1。
磁场强度：为了描述磁场源的特性，也为了方便数学推导，引入一个与介质无关的物理量H,H=B/u0-M,式中,u0为真空磁导率,M为介质磁化强度•这个物理量，就是磁场强度•磁场强度的单位是安/米（A/m ）o磁感应强度：磁感应强度是一个基本物理量，较容易理解，就是垂直穿过单位面积的磁力线的数量•磁感应强度可通过仪器直接测量•磁感应强度也称磁通密度，或简称磁密•常用B表示.其单位是韦伯/平方米（Wb/m 2）或特斯拉（T）o趋肤深度：由于趋肤效应，交变电流沿导线表面开始能达到的径向深度，单位mm,符号S，公式为S =1/sqrt（1/2*w* 丫* 卩）S -----穿透深度（mm ）3――角频率，3 =2nf（rad/s ）, f为频率卩一一导率（H/m ）丫--- 导率（S/m ）当所选材料为铜时，趋肤深度近似计算公式S =66.1/ sqrt （f）集肤效应系数：三、原理电流I流过导体，在I的垂直平面形成交变磁场，交变磁场在导体内部产生感应电动势，感应电动势在导体内部形成涡流电流i，涡流i的方向在导体内部总与电流I的变化趋势相反,阻碍I变化，涡流i的方向在导体表面总与I的变化趋势相同，加强I变化。
趋肤效应的原理及应用
趋肤效应的原理及应用
趋肤效应，也称为集肤效应，是一种物理现象。
当交流电或交变电磁场通过导体时，电流会集中在导体的表面，这种现象就是趋肤效应。
这是因为电流在导体的内部产生交变磁场，而在导体的表面产生感应电动势，这个感应电动势会阻碍电流的变化。
趋肤效应的原理可以追溯到涡流的产生。
当电流流过导体时，在导体的垂直平面内形成交变磁场，这个磁场在导体内部产生感应电动势。
这个感应电动势的方向总是与电流的变化趋势相反，因此它会阻碍电流的变化。
在导体内部，由于感应电动势的存在，会产生涡流电流，其方向与原电流相反，而在导体表面，涡流电流的方向与原电流相同，加强了原电流。
这就导致了电流在导体表面流动更为容易，而在内部流动较为困难。
因此，交变电流倾向于在导体的表面流动，形成了趋肤效应。
趋肤效应的影响主要表现在电阻的变化上。
由于电流主要集中在导体的表面，导体的等效电阻变大，因为电流的有效截面积减小了。
此外，趋肤效应与电流的频率有关，频率越高，趋肤效应越显著，交流电阻越大。
趋肤效应的应用主要在于改善导体的高频传输性能。
例如，在传输高频电流的导线中，可以通过增加导线的表面积、镀银或镀金降低表面电阻、或者制作成空心导线等方法来改善其传输性能。
另外，趋肤效应还可应用于金属表面热处理，例如表面淬火等过程。
如需了解更多关于趋肤效应的原理和应用的详细信息，建议查阅物理类书籍或文献，也可以咨询物理专家或学者获取专业解答。

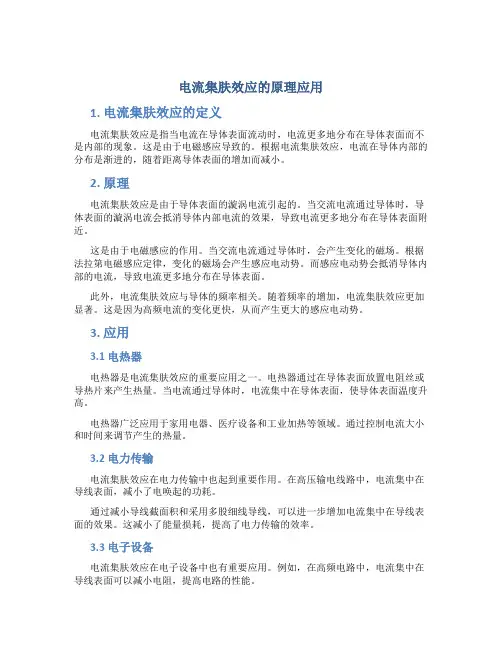

电流集肤效应的原理应用
电流集肤效应的原理应用电流集肤效应是指在高频电磁场中，电流更多地分布在导体表面附近，减少了电流在导体内部的分布，这种现象被称为电流集肤效应。
电流集肤效应的原理是电磁场产生的感应电动势会引起电流的产生，而电流在导体中传播时会受到导体材料本身的电阻和电感的影响。
首先，在通信领域，电流集肤效应被应用于高频电路设计和无线电信号传输。
由于高频信号的频率较高，电流在导体内部的分布非常有限，大部分电流分布在导体表面附近，这种特性可以用来设计高频电感元件、高频电容元件和高频线圈等。
同时，电流集肤效应也用于无线电信号的传输，例如在电磁波导中，电流集中在导体表面附近，几乎不会在介质内部传播，从而实现信号的传输和隔离。
其次，在电力输送方面，电流集肤效应被广泛应用于高压输电线路的设计。
在高压输电线路中，由于电流集中在导线表面附近，减少了电流通过导线内部的阻力，从而减少了电能的损耗，并提高了电能的传输效率。
此外，电流集肤效应还可以减少大电流引起的电磁辐射，降低对周围环境和人体的影响。
另外，电流集肤效应在电磁波吸收材料的设计中也起着重要的作用。
电磁波吸收材料通常需要对特定频率范围内的电磁波展现出高吸收性能，而电流集肤效应可以使材料对特定频率范围内的电磁波具有较高的吸收能力。
这种特性被广泛应用于电磁波吸收材料在雷达、无线电通信和电磁辐射防护等领域。
此外，电流集肤效应还被应用于电炉中的加热。
在电炉中，通过高频电流在导体表面的集中分布，可以实现对导体材料的快速加热，提高了加热效率和控制精度。
电流集肤效应在感应加热、感应炉和电磁炉等领域得到了广泛的应用。
最后，电流集肤效应还被利用于电磁屏蔽的设计。
在电磁屏蔽中，通过将导体表面包裹在导电材料中，可以有效地阻止外部电磁波的进入。
电流集肤效应可以降低导电材料的电阻，从而提高屏蔽性能，对于电磁波辐射、电磁灵敏度较高的电子设备具有重要的应用价值。
综上所述，电流集肤效应作为一种特殊的电磁现象，其原理被广泛应用于通信、电力输送、电磁波吸收、电炉和电磁屏蔽等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
当导体中有交流电或者交变电磁场时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大，导线内部实际上电流较小，这一现象称为趋肤效应，又称集肤效应。
二、相关术语
电阻率：电阻率是用来表示各种物质电阻特性的物理量，符号ρ，国际单位制Ω·m。
电阻温度系数：表示电阻当温度改变1度时，电阻值的相对变化，符号k，单位为ppm/℃（即10E（-6）/℃），简称TCR。
电导率：电导率是用来描述物质中电荷流动难易程度的参数。
在公式中，电导率用希腊字母γ来表示。
电导率的标准单位是西门子/米（简写做S/m），为电阻率的倒数。
导电率：IACS电导率百分值为IACS体积电导率百分值或IACS质量电导率百分值，其值为国际退火铜标准规定的电阻率（不管是体积和质量的）对相同单位试样电阻率之比乘以100%。
如铜体积电阻率推导的IACS电导率公式：%IACS= (0.017241/P)*100%,P电试样体积电阻率。
磁导率：表征磁介质磁性的物理量。
表示在空间或在磁芯空间中的线圈流过电流后、产生磁通的阻力、或者是其在磁场中导通磁力线的能力、其公式μ=B/H 、其中H=磁场强度、B=磁感应强度，常用符号μ表示，μ为介质的磁导率，或称绝对磁导率。
铜的磁导率μ=1。
磁场强度：为了描述磁场源的特性,也为了方便数学推导,引入一个与介质无关的物理量H,H=B/u0-M,式中,u0为真空磁导率,M为介质磁化强度.这个物理量,就是磁场强度.磁场强度的单位是安/米（A/m）。
磁感应强度：磁感应强度是一个基本物理量,较容易理解,就是垂直穿过单位面积的磁力线的数量.磁感应强度可通过仪器直接测量.磁感应强度也称磁通密度,或简称磁密.常用B表示.其单位是韦伯/平方米（Wb/m2）或特斯拉（T）。
趋肤深度：由于趋肤效应，交变电流沿导线表面开始能达到的径向深度，单位mm，符号δ，公式为δ=1/sqrt(1/2*w*γ*μ)
δ——穿透深度（mm）
ω——角频率，ω=2πf（rad/s），f为频率
μ——磁导率（H/m）
γ——电导率（S/m）
当所选材料为铜时，趋肤深度近似计算公式δ=66.1/ sqrt（f）
集肤效应系数：
电流I流过导体，在I的垂直平面形成交变磁场，交变磁场在导体内部产生感应电动势，感应电动势在导体内部形成涡流电流i，涡流i的方向在导体内部总与电流I的变化趋势相反，阻碍I变化，涡流i的方向在导体表面总与I的变化趋势相同，加强I变化。
在导体内部，等效电阻变大，而导体表面的等效电阻变小，交变电流趋于在导体表面流动，形成趋肤效应。
趋肤效应还可用电磁波向导体中透入的过程加以说明。
电磁波向导体内部透入时，因为能量损失而逐渐衰减。
当波幅衰减为表面波幅的倍的深度称为交变电磁场对导体的透入深度。
以平面电磁波对半无限大导体的透入为例，透入深度为方程式中ω为角频率,γ为导体的电导率，μ为磁导率。
可见透入深度的大小与这三个量成反比。
趋肤效应是否显著也可以由导体尺寸与其中电磁波波长的比较来判断。
如果导体的厚度较导体中这一波长大，趋肤效应就显著。
四、缺点
1、趋肤效应对于高频电流的传输影响甚大。
对于传输高频电流的导线，通常采用下述方法改善其传输性能：利用互相绝缘的多根细导线代替单根实心导线；表面镀银或镀金，降低表面电阻，可以改善导线的交流电阻；空心导线，其导电效果与实心导线基本相当，但是，可以节省材料。
2、对传输工频大电流不利。
为了传输更大的电流，对于大电流传输，通常导体截面积较大，远离表面的中心处，电流密度还是会明显减小，因此，传输交流大电流的导体，通常制作成截面积为长方形，而不是圆形或正方形，并且，一般不能太厚，对于50Hz的工频交流电，导体为铜，其趋肤深度约8mm，这样，对于厚度大于16mm的铜排，其中心层电流密度已经非常小了，因此，用于传输工频电流的铜排的厚度一般小于12mm。
五、应用
案例1-感应线圈
感应线圈是用一圈或数圈的铜管来做，一般采用水冷的方式对线圈进行冷却。
当铜管导体处在一个高频交变电场中，根据法拉第电磁感应定律，将在金属导体内产生感应电动势，由于导体的电阻很小，从而产生强大的感应电流。
根据楞次定律，交变磁场将使导体中电流趋向导体表面流通，引起集肤效应，舜间电流的密度与频率成正比，频率越高，感应电流密度集中于导体的表面，即集肤效应就越严重，有效的导电面积减少，电阻增大，从而使导体迅速升温。
案例2-淬火机
淬火是指利用高频电流(30K-1000KHZ)使工件表面局部进行加热、冷却，获得表面硬化层的热处理方法。
这种方法只是对工件一定深度的表面强化，而心部基本上保持处理前的组织和性能，因而可获得高强度，高耐磨性和高韧性的综合。
又因是局部加热，所以能显著减少淬火变形，降减能耗。
正是因为高频淬火拥有上述这些特点，因而在机械加工行业中广泛被采用。
工件放到感应器内，感应器一般是输入中频或高频交流电(1000-300000Hz或更高)的空心铜管。
产生交变磁场在工件中产生出同频率的感应电流，这种感应电流在工件的分布是不均匀的，在表面强，而在内部很弱，到心部接近于0，利用这个集肤效应，可使工件表面迅速加热，在几秒钟内表面温度上升到800-1000ºC，而心部温度升高很小。
案例3-空心导体
高频电路中可用空心铜导线代替实心铜导线以节约铜材。
架空输电线中心部分改用抗拉强度大的钢丝。
虽然其电阻率大一些，但是并不影响输电性能，又可增大输电线的抗拉强度。
