颅底解剖与影像学对照
颅底影像解剖
Zygomaticofacial foramen canal 颧面孔管
细节解剖 第五层
foramen ovale 卵圆孔
foramen spinosum 棘孔
hypoglossal canal 舌下神经管
inferior orbital fissure 眶下裂
Occipital bone (squamous portion) 枕骨（鳞部）
styloid process 茎突
zygomatic bone 颧骨
细节解剖 第四层
ticular tubercle (at anterior root of zygomatic arch) 关节结节（颧弓的前根
Basiocciput (posterior clivus) 枕骨基底部（后斜坡）
pterygomaxillary fissure 翼上颌裂
Sphenoid, greater wing 蝶骨大翼
Sphenoid spine 蝶骨嵴
sphenopalatine foramen 腭大孔(蝶腭孔)
Styloid process, base 茎突基底部
zygomatic arch 颧弓
Pterygomaxillary fissure 翼上颌裂
Pterygopalatine fossa 翼腭窝
Pterygoid plates 翼板
Styloid process 翼突
细节解剖 第三层：
Mastoid process 乳突
Occipital bone (condylar and basilar parts) 枕骨（髁和基底部）
hypoglossal canal 舌下神经管
pterygopalatine fossa 翼腭窝
(参考课件)颅底影像解剖
眶上裂
• 是蝶骨大小翼之间的裂隙，眶外壁及顶壁的分界， 沟通眼眶与颅腔，有动眼神经、滑车神经、三叉神 经第一支（眼神经）及眼上静脉通过。
9
10
11
轴位HRCT骨窗，长箭---眶上裂
12
冠状位HRCT骨窗，长箭---眶上裂，短箭---眶下裂
13
眶下裂
• 是眶外壁及顶壁的分界，沟通眼眶与翼腭窝、颞下 窝，有三叉神经第二支（上颌神经）、颧神经、蝶 腭神经节的眶支及眼下静脉至翼丛的吻合支通过。
14
轴位HRCT骨窗，长箭---眶上裂，短箭---圆孔
15
长箭---眶下裂，短箭---翼腭窝
16
冠状位HRCT骨窗，长箭---眶下裂，短箭---翼腭窝
17
冠状位T2W1：长箭---眶下裂，短箭---眶上裂
18
翼腭窝
• 居于上颌骨与翼突之间，为一狭窄的骨性腔隙，前界为上颌窦后 壁，后界为翼突及蝶骨大翼前面，顶为蝶骨体下面，内侧壁为腭 骨垂直部，深度为1cm，有上颌神经、蝶腭神经节及颌内动脉通 过。此窝上部较宽，下部逐渐狭窄，移行于翼腭管。翼腭窝向前 上通过眶下裂与眼眶相通，向后通过圆孔与颅中窝相通，向后下 方借翼管与破裂孔相通，向内通过蝶腭孔与鼻腔相通，向下移行 为腭大管继而借腭大孔与口腔相通。
19
图1长箭---翼腭窝，短箭---圆孔。图2长箭--翼腭窝，短箭--蝶腭孔 图1：翼腭窝向后通过圆孔与颅中窝相通。 图2：向内通过蝶腭孔与鼻腔相通；向前上通过眶下裂与眼眶管 图2长箭--翼腭窝，短箭--翼上颌裂 图1翼腭窝向后下方借翼管与破裂孔相通。图2翼腭窝向外通过翼上颌裂与颞下窝相通。
3
视神经管
• 由蝶骨小翼构成，长度约1cm，沟通眶尖与颅中窝， 内侧是蝶窦或后组筛窦，有眼动脉、视神经及其鞘 膜通过，眼动脉周围有硬脑膜鞘，走形于视神经下 方。
头颅解剖影像
头颅CT阅片共10层1.蝶窦层：以鼻腔后蝶窦为标志。
横断平面有脑桥、第四脑室、小脑、基底动脉、大脑颞叶、桥池2.蝶鞍层：以鼻腔后蝶窦后蝶鞍为标志。
横断面有垂体、桥池、环池、基底动脉、中脑、大脑颞叶、小脑、小脑上池、大脑枕叶、3.鞍上池层：以眼球后，蝶鞍上空部区域中脑平面为标志。
横断面有大脑额叶、交叉池、脚间池、中脑、四叠体池、小脑、小脑上池、小脑天幕、大脑枕叶、大脑镰4.第三脑室下部层：以眼球、大静脉池和狭长第三脑室为标志，横断面从内侧向外侧从前向后依次是尾状核，侧脑室三角区两侧的是丘脑，尾状核和丘脑外侧是内囊，内囊外是豆状核和壳，再外侧是外囊，再外侧是屏状核，屏状核外侧是最外囊，最外囊外侧是岛叶，岛叶外侧是外侧裂池。
再外侧是大脑颞叶，前侧是大脑额叶。
（第三脑室下部层观察内囊、外囊、侧裂池、豆状核、屏状核最清楚）5.第三脑室上部层：以见侧脑室前角但未见体部全貌为标志，横断面从内向外依次是并祗体、透明中隔、透明隔腔、丘脑、松果体、尾状核头6.侧脑室体部（全貌）层：以侧室前角、中间、下角、后脚全貌、透明中隔（全貌）为标志，横断面从内向外依次是并祗体、透明中隔（全貌）、透明隔腔全貌，尾状核头、大脑颞叶、大脑额叶、大脑枕叶7.侧脑室顶部层：以侧脑室中间顶部（不见前脚、后角）为标志横断面有大脑额叶、颞叶、并祗体顶部、外侧裂池、大脑镰、上矢状窦、下矢状窦8.半卵圆区：以大脑顶部纯脑组织但还未岛最顶部脑回为标志。
横断面有顶叶、半卵圆区、外侧裂池、大脑镰、脑白质、脑灰质、上矢状窦9.顶层：以大脑镰深部模糊为标志横断面有模糊的大脑镰、外侧裂池、脑白质、脑灰质、上矢状窦10.顶上层：以大脑镰浅部清楚为标志横断面有顶叶、脑回、脑白质、脑灰质、上矢状窦相关名词解释：1.第四脑室：为脑内部的腔隙，位于小脑与延髓和脑桥之间。
2.第三脑室：位于间脑中央，为两侧丘脑和下丘脑之间的矢状窄隙，它的前方借室间孔与侧脑室相通，后方与第四脑室相通。
鼻颅底CT、MRI及底断层解剖对照图谱
内容简介我国的鼻颅底外科在手术入路上不断改良和创新，已能进行鼻内镜下颅底外科手术，并能应用先进手术器械和新技术术中CT、MRI、手术导航等技术，使综合治疗效果有所提高，但是，作为一门新兴的学科，鼻颅底外科的发展方兴未艾，而影像应用解剖学研究是安全开展鼻颅底微创手术前提条件之一。
本书采取同一层面的CT和MRI影像断层对照观察，同时配以相应的火棉胶切片，能让读者从多个侧面理解鼻颅底解剖结构特征，相信会对安全开展鼻颅底相关手术有所帮助。
作者简介韩德民教授，男，1951年5月生，中共党员。
教授、主任医师、博士生导师，获中国医科大学医学博士、日本金泽医科大学医学博士和医学哲学博士学位。
现任首都医科大学附属北京同仁医院院长、北京市耳鼻咽喉科研究所所长、中华医学会耳鼻咽喉头颈外科学分会主任委员、世界华人耳鼻咽喉头颈外科协会理事会会长、中国医师协会耳鼻咽喉头颈外科分会会长。
曾获国家优秀归国人员奖、中国医学基金会医德风范奖、华夏医魂十大杰出院长、王忠诚优秀人才奖、何梁何利奖等十余项殊荣。
主要研究方向包括鼻内镜外科技术、鼻变态反应学、鼻及颅底微创外科技术、阻塞性呼吸睡眠暂停低通气综合征、嗓音医学、人工耳蜗技术基础与临床应用以及喉恶性肿瘤的临床及基础研究等。
已发表学术论文近300篇，主编专著20余部，获国家科学技术进步二等奖2项，省部级科技成果15项和发明专利3项。
领导课题组对慢性鼻窦炎、鼻息肉的病理生理学、解剖影像学及临床治疗等方面进行系列研究。
系统阐述了鼻内镜外科的基本内涵，率先提出了影像学筛窦骨化分型，主持制订了国内慢性鼻窦炎鼻息肉临床分期和疗效评定标准，首先在国内倡导慢性鼻窦炎鼻息肉围手术期的综合治疗，促进了传统鼻外科不断向鼻内镜微创外科转变。
完成“慢性鼻窦炎、鼻息肉诊治研究”，成果获2001年国家科学技术进步二等奖。
发明鼻腔清洗器及鼻腔手术硅胶管已广泛应用于临床，取得显著疗效，并分别获国家专利。
最早提出喉癌转移过程中喉声门上区与声门区的解剖学分界，为喉癌手术保留喉功能奠定了理论基础，并在国内最早采用CO2激光显微技术治疗早期喉声门癌。
医学影像学 中枢神经系统正常影像解剖
MRI -颅骨及空腔
颅骨内、外板为致密骨板，T1WI、T2WI 均为低信号，板障因含脂肪及造血组织， T1WI及T2WI皆为高信号，故颅骨表现为 “夹心饼”样三层结构
鼻窦及乳突气腔内无信号
MRI -脑血管
流速较快的血管表现为低信号 流速较慢的血管则为高信号
正常颅脑CT表现：颅底层面
：鞍上池层面
正常颅脑CT表现：三脑室下部层面
正常颅脑CT表现：三脑室上部层面
正常颅脑：透明隔层面
正常颅脑：侧脑室体部层面
四、MRI -脑组织
T1WI灰质信号较白质低， 而T2WI则灰质信号高于白质。
MRI -脑池、脑室及脑沟内脑脊液
颅壁压迹
血管压迹包括脑膜中动脉压迹、板障静 脉压迹、蛛网膜颗粒压迹，呈边缘清楚 而规则的低密度区，对称性位于额顶骨 中线两旁约2cm范围内，直径多不超过 1cm
脑回压迹
脑 膜 中 动 脉 压 迹
蝶鞍
位于颅底中央，前以鞍结节、后以鞍背 为界，侧位显示清楚
正常前后径7～16mm，平均11.5mm，深 径7～14mm，平均9.5mm
正常脑静脉
三、CT -颅骨及空腔
颅骨为高密度 鼻窦及乳突气房内气体呈低密度
含脑脊液的间隙
包括脑室系统、脑池、脑沟、脑裂， 内充脑脊液，呈低密度（0～20Hu）
脑实质
脑实质：呈等密度，CT图像可分辨皮质 与髓质，皮质的密度略高于髓质
CT-增强扫描
正常脑实质轻度强化，脑皮质较髓质稍 微增高。脑内血管明显强化，其显示与 走行方向和密度有关。正常硬脑膜、垂 体、松果体无血脑屏障，故明显强化
二、脑血管造影
动脉期：正常脑动脉走行自然，由近向 远逐渐变细，管径光滑，分布匀称，各 支位置较为恒定

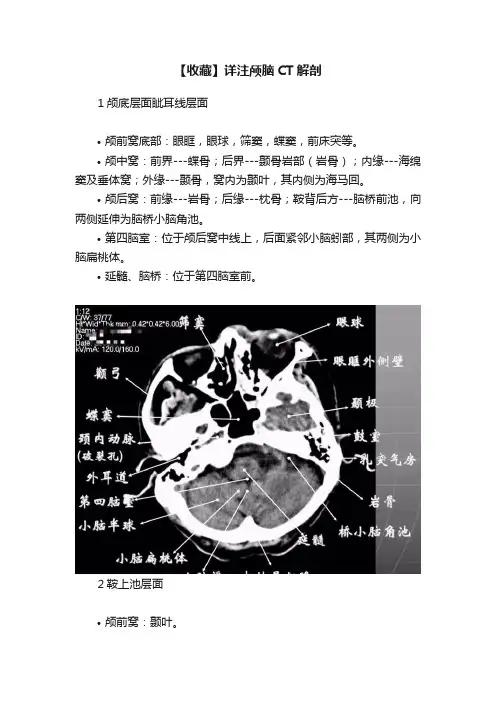

【收藏】详注颅脑CT解剖
【收藏】详注颅脑CT解剖1颅底层面眦耳线层面•颅前窝底部：眼眶，眼球，筛窦，蝶窦，前床突等。
•颅中窝：前界---蝶骨；后界---颞骨岩部（岩骨）；内缘---海绵窦及垂体窝；外缘---颞骨，窝内为颞叶，其内侧为海马回。
•颅后窝：前缘---岩骨；后缘---枕骨；鞍背后方---脑桥前池，向两侧延伸为脑桥小脑角池。
•第四脑室：位于颅后窝中线上，后面紧邻小脑蚓部，其两侧为小脑扁桃体。
•延髓、脑桥：位于第四脑室前。
2鞍上池层面•颅前窝：颞叶。
•鞍上池：在垂体窝上方，位于两侧颅中窝之间，前界为颞叶直回，侧方位颞叶海马，呈五角星形或六角星形。
其前角连于纵裂池，两外侧角连于外侧裂池，两后外侧角延续于环池，第六个角位于后缘中间，是角间池。
鞍上池边缘为大脑动脉环，池内前部常可见“v”字型视交叉。
•颅后窝：四脑室或四叠体池。
3第三脑室下部层面显示侧脑室前角的下部：•前方---额叶；外侧---尾状核头部；后方中线处---第三脑室，其两侧连接丘脑。
颅后窝：•“Y”字形或“V”字形的小脑幕，幕下结构在内侧（小脑上蚓部），幕上结构在外侧（枕叶）。
四叠体池：•位于小脑蚓部前方。
4第三脑室上部层面•基底核、丘脑。
•内囊前脚（前肢）；尾状核和豆状核之间。
•内囊膝部和后脚（后肢）：位于豆状核（由外侧的壳核和内侧的苍白球组成）及丘脑之间。
•壳核的外侧：外囊、屏状核、最外囊、岛叶（脑岛）。
•四叠体池：两侧枕叶之间，池内有松果体，向前与第三脑室连接。
基底节（基底核）：•埋藏在两侧大脑半球深部的灰质核团，是组成锥体外系的主要结构。
基底节区：概念不清。
可能包括：基底节、黑质、红核、及其周围白质区域。
•内囊：位于丘脑、尾状核、豆状核之间的白质区，是由上、下行的传导束密集而成。
分为三部分：前肢、膝部、后肢。
膝部由皮质脑干束；后肢有皮质脊髓束、丘脑皮质束、听辐射和视辐射。
•外囊：是位于屏状核和豆状核之间的白质带，主要由岛叶发出的皮质被盖纤维组成5侧脑室体部层面由额、颞、枕叶构成，两侧侧脑室体部之间为透明隔，外侧为尾状核和体部。
颅底影像详细解剖优秀课件
内耳道
中耳锤、砧骨
枕骨鳞部
枕乳突缝
蝶骨体
蝶骨大翼
蝶颞（鳞）缝
颞骨岩部
眶上裂
前庭及外半规管
第十二层：
枕骨鳞部
枕乳突缝
后半规管
蝶骨体
蝶骨大翼
蝶颞（鳞）缝
蝶颧缝
颞骨岩部
颞骨鳞部
骨鼓室部
鼓鳞裂
耳蜗底层
蝶骨体的颈内动脉沟
中耳
枕骨鳞部
枕骨乳突缝
眶上裂与眶下裂结合部
蝶骨体部
蝶骨大翼
蝶颞缝
蝶颧缝
颞骨鳞部
第十层：
耳蜗
左侧内耳道
中耳锤、砧骨
枕骨鳞部
枕乳突缝
蝶骨体
蝶骨大翼
眶上、下裂结合部
蝶颞（ห้องสมุดไป่ตู้）缝
颞骨岩部
第十一层：
左侧蝶骨嵴
茎突
颧骨
第四层：
关节结节（颧弓的前根）
枕骨基底部（后斜坡）
舌下神经管
翼腭窝
翼板
翼突
枕乳突缝
枕骨（鳞部)
翼上颌裂
蝶骨大翼
蝶骨嵴
腭大孔(蝶腭孔)
茎突基底部
颧弓
颧面孔/管
第五层：
卵圆孔
棘孔
舌下神经管
眶下裂
枕骨（鳞部）
枕乳突缝
翼腭窝
蝶骨大翼
蝶骨嵴（右侧）
斜坡
破裂孔
卵圆孔
棘孔
眶下裂
颈静脉孔变为乙状窦
舌下神经管根部）
枕骨鳞部
枕乳突缝
岩枕裂
蝶岩裂
翼腭窝
蝶骨体
蝶骨大翼
蝶鳞缝
鼓鳞裂（岩鼓裂）
颞骨岩部
颞骨鼓室部
颅底结构的影像解剖及病变分析
F，35岁
翼腭窝神经鞘瘤
翼腭窝继发恶性肿瘤
鼻咽癌为侵犯翼腭窝最常见恶性肿瘤，其他还 有上颌窦癌、上腭癌、鼻腔癌等 在邻近原发肿瘤基础上，翼腭窝不规则软组织 肿块，翼腭窝扩大，局部骨质浸润性破坏
ห้องสมุดไป่ตู้
M，53岁
鼻咽癌侵犯右侧翼腭窝
翼腭窝炎性假瘤
常继发于邻近的眼眶、鼻窦等部位的炎性病变， 为原因不明的非特异性炎症 CT：翼腭窝脂肪低密度被软组织影取代，边界 不清，周围骨质表现为增生或硬化
M，57岁，左额部疼痛
左眼外展受限
中颅窝骨源性病变——软骨肉瘤
为缓慢生长的恶性软骨性肿瘤，源于软骨、软 骨化骨或脑膜原始间充质细胞 占颅底肿瘤6%，2/3起源于岩枕裂，1/3源于蝶 骨底前部 颅底中线旁肿瘤伴骨质破坏，侵袭性生长， 50%以上可见特征性软骨样钙化基质
软骨肉瘤累及颞骨岩部
后颅底
向后-圆孔-颅中窝 向后下-翼管-破裂孔 向下-腭大孔-口腔 向外-翼上颌裂-颞下窝 向内-蝶腭孔-蝶筛隐窝、鼻腔 向前上-眶下裂-眼眶
翼腭窝
翼腭窝神经鞘瘤
起源于Schwann细胞，生长缓慢，较大时产生 压迫症状 翼腭窝内边界清楚的圆形肿块 翼腭窝扩大，局部骨质呈压迫性改变 CT呈等或低密度，肿块较小时常不能显示 MRI因细胞成分含量不同，表现不一
舌下神经管
舌 下 神 经 鞘 瘤
舌 下 神 经 鞘 瘤
脊索瘤（chordoma）
35%发生于颅底，50%发生于骶尾骨，15%发生 于椎体 以斜坡为中心的破坏性肿块，最常发生于蝶枕骨软骨联合处 MR T2WI不均匀高信号，T1WI信号多样，增强 后不均匀强化 主要和垂体大腺瘤、软骨肉瘤、颅咽管瘤、转 移瘤鉴别
颅底影像解剖
Jugular tubercle of occipital bone (roof of hypoglossal canal)
枕骨颈静脉结节（舌下神经管根部
Occipital bone, squamous part 枕骨鳞部
occipitomastoid suture枕乳突缝
Petroocipital fissure 岩枕裂
Sphenoid bone, greater wing 蝶骨大翼
sphenosquamous suture 蝶颞（鳞）缝
sphenozygomatic suture 蝶颧缝
Temporal bone, petrous part 颞骨岩部
Temporal bone, squamous part 颞骨鳞部
hypoglossal canal 舌下神经管
inferior orbital fissure 眶下裂
jugular foramen 颈静脉孔
Occipital bone, squamous part 枕骨鳞部
occipitomastoid suture 枕乳突缝
petrooccipital fissure 岩枕裂
Mandibular fossa, roof 下颌窝顶
Middle ear 中耳
Occipital bone, squamous part 枕骨鳞部
occipitomastoid suture 枕乳突缝
petrooccipital fissure 岩枕裂
Sphenoid bone, body 蝶骨体
Temporal bone, petrous part 颞骨岩部
Temporal bone, tympanic part 颞骨鼓室 部
头颅影像学解剖
Willis 环的 重排 结构
Willis 环的 重排 结构
三维 重建
第七层侧脑室顶部层面
第八层大脑皮质下部层面
第九层大脑皮质上部层面
冠状面CT示意图
第一层蝶骨小翼层面
第二层鞍前层面
第三层蝶鞍层面
第四层鞍后层面
第五层斜坡层面
第六层环椎前弓层面
第七层齿状突层面
第八层齿状突后椎骨层面
颅底孔道CT解剖
脑血管造影
Willis 大脑 动脉 环扫 描
头颅影像学解剖
李彤
头颅正位X线平片
头颅侧位X线平片
MRI 冠 状 位
MRI 矢 状 位
MRI 轴面 T2W1
MRI 轴面 T 线
第一层颅底层面
第二层蝶鞍层面
第三层鞍上池层面
第四层三脑室下部层面
第五层三脑室上部层面
第六层侧脑室体部层面
