东南大学电工电子实验中心实验报告课程名称：电子电路实践第三次实验实验名称：三极管放大电路设计院（系）：专业：姓名：学号：实验室:实验组别：同组人员：实验时间：评定成绩：审阅教师：实验三三极管放大电路设计一、实验目的1. 掌握单级放大电路的设计、工程估算、安装和调试；2. 了解三极管、场效应管各项基本器件参数、工作点、偏置电路、输入阻抗、输出阻抗、增益、幅频特性等的基本概念以及测量方法；3. 了解负反馈对放大电路特性的影响。
4. 掌握多级放大电路的设计、工程估算、安装和调试；5. 掌握基本的模拟电路的故障检查和排除方法，深化示波器、稳压电源、交流毫伏表、函数发生器的使用技能训练。
二、预习思考：1. 器件资料：上网查询本实验所用的三极管9013 的数据手册，画出三极管封装示意图，标出每个管脚的名称，将相关参数值填入下表：图3-3 中偏置电路的名称是什么？简单解释是如何自动调节晶体管的电流I C 以实现稳定直流工作点的作用的，如果R1、R2 取得过大能否再起到稳定直流工作点的作用，为什么？答：分压偏置；利用R1，R2 构成的分压器给三极管基极b 提供电位U B，如果满足电流I1>>I BQ 的条件，基极电位U B 可近似地由下式求得：U B≈R2*V CC/(R1+R2)。
当环境温度升高时，I CQ（I EQ）增加，电阻R E 上的压降增大。
由于基极电位U B 固定，加到发射结上电压减小，从而使I CQ 减小。
通过这样的自动调节过程使I CQ 恒定。
如果R1、R2 R1，R2 电路中电流小，这样就无法忽略基极中的电流，从而不能再稳定直流工作点。
3. 电压增益：(I) 对于一个低频电压放大器，一般希望电压增益足够大，根据您所学的理论知识，分析有哪些方法可以提高电压增益，分析这些方法各自优缺点，总结出最佳实现方案。
答：β RC //RLa) 共射组态：u =-be。
所以可以通过增大RC 来增大电压增益。
三极管基本放大电路
7、如图所示的单管放大电路中，设晶体管的β=40， （1）估算放大电路的静态工作点IBQ、ICQ 、VCEQ （2）估算放大器电压放大倍数、输入电阻和输出电阻。
6、放大器的交流参数有哪些？
7、如何估算基本放大电路的静态工作点？
8、如何估算基本放大电路的交流参数？
◇ 要点点拔
一、三极管基本放大电路
三极管V：核心元件，放大电流。
电源VCC：保障三极管处于放大状态。 RB：基极偏置电阻，提供适当的 基极电流，以使电路获得合 适的静态工作点。 RC：将集电极电流的变化转化成 集射之间的电压变化。 共发射极放大电路
2、交流参数的估算： 依据：交流通路
三极管输 r ≈300+（1+β） be 入电阻rbe ：
ri=Rb//rbe ≈rbe
三极管输 出电阻： rce
ro=Rc//rce≈Rc
Av = vo/ vi= -β (RC// RL)/ rbe
举例分析：
用估算法分析下图的静态工作点,已知β=37.5。
Hale Waihona Puke U CC U BE IB RB
说明：1、从波形图上能看出，该电路对输入信号进行了放大。
2、输出信号与输入信号相位相反，这种共发射极放大电路又称反相放大器。
六、直流通路与交流通路
1、直流通路的画法： 将电容视为开路，其他不变。
将电容和电源视为短路，其他不变。 2、交流通路的画法：
用来分析放大电 路中的静态工作点
用来分析放大电 路中的交流参数
5、在共射极放大电路中，偏置电阻Rb增大，三极管
的（
A、VCE减小
）。
B、IC减小 C、IC增大 D、IB增大
6、在如图所示的放大电路中，三极管的电流放大 系数β=60，VBEQ=0.7V,试求:
三极管放大电路实验报告范文
三极管放大电路实验报告范文要求设计一放大电路，电路部分参数及要求如下：（1）信号源电压幅值：0.5V；（2）信号源内阻：50kohm；（3）电路总增益：2倍；（4）总功耗：小于30mW；（5）增益不平坦度：20~200kHz范围内小于0.1dB2、问题分析：通过分析得出放大电路可以采用三极管放大电路。
2.1对三种放大电路的分析（1）共射级电路要求高负载，同时具有大增益特性；（2）共集电极电路具有负载能力较强的特性，但增益特性不好，小于1；（3）共基极电路增益特性比较好，但与共射级电路一样带负载能力不强。
综上所述，对于次放大电路来说单采用一个三极管是行不通的，因为它要求此放大电路具有比较好的增益特性以及有较强的带负载能力。
2.2放大电路的设计思路在此放大电路中采用两级放大的思路。
先采用共射级电路对信号进行放大，使之达到放大两倍的要求；再采用共集电极电路提高电路的负载能力。
3、实验目的（1）进一步理解三极管的放大特性；（2）掌握三极管放大电路的设计；（3）掌握三种三极管放大电路的特性；（4）掌握三极管放大电路波形的调试；（5）提高遇到问题时解决问题的能力。
4、问题解决测量调试过程中的电路：增益调试：首先测量各点（电源、基极、输出端）的波形：结果如下:绿色的线代表电压变化，红色代表电源。
调节电阻R2、R3、R5使得电压的最大值大于电源电压的2/3 VA=R2〃R3〃(1+3)R5/[R2//R3//(1+3)R5+R1]，其中由于R1较大因此R2、R3也相对较大。
第一级放大输出处的波形调试(采用共射级放大电路)：结果为：红色的电压最大值与绿色电压最大值之比即为放大倍数。
则需要适当增大R2，减小R3的阻值。
总输出的调试：如果放大倍数不合适，则调节R4与R5的阻值。
即当放大倍数不足时，应增大R4，减小R5如果失真则需要调节R6，或者适当增大电源的电压值，必要时可以返回C极，调节C极的输出。
功率的调试：由于大功率电路耗电现象非常严重，因此我们在设计电路时，应在满足要求的情况下尽可能的减小电路的总功耗。
(完整版)三极管及放大电路原理
测判三极管的口诀三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。
”下面让我们逐句进行解释吧。
一、三颠倒，找基极大家知道，三极管是含有两个PN结的半导体器件。
根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。
图2绘出了万用电表欧姆挡的等效电路。
由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。
测试的第一步是判断哪个管脚是基极。
这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。
在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、PN结，定管型找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。
将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、顺箭头，偏转大找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。
根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c 极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。

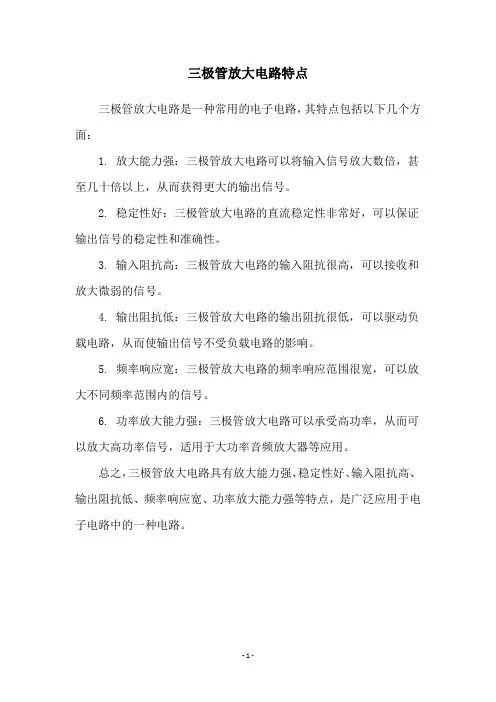

三极管放大电路特点
三极管放大电路特点
三极管放大电路是一种常用的电子电路，其特点包括以下几个方面：
1. 放大能力强：三极管放大电路可以将输入信号放大数倍，甚至几十倍以上，从而获得更大的输出信号。
2. 稳定性好：三极管放大电路的直流稳定性非常好，可以保证输出信号的稳定性和准确性。
3. 输入阻抗高：三极管放大电路的输入阻抗很高，可以接收和放大微弱的信号。
4. 输出阻抗低：三极管放大电路的输出阻抗很低，可以驱动负载电路，从而使输出信号不受负载电路的影响。
5. 频率响应宽：三极管放大电路的频率响应范围很宽，可以放大不同频率范围内的信号。
6. 功率放大能力强：三极管放大电路可以承受高功率，从而可以放大高功率信号，适用于大功率音频放大器等应用。
总之，三极管放大电路具有放大能力强、稳定性好、输入阻抗高、输出阻抗低、频率响应宽、功率放大能力强等特点，是广泛应用于电子电路中的一种电路。
- 1 -。
三极管及放大电路—多级放大电路(电子技术课件)
ሶ
20 ሶ = 20 1
=1
3.单级放大器频率特性
下限频率fL
上限频率fH
通频带BW = fH - fL≈fH
4.两级相同放大器的幅频率特性
绘制多级放大电路的
频率特性曲线时，只要将
各级对数频率特性在同一
横坐标上频率所对应的电
压增益相加，即为幅频特
性。
5.两级相同放大器的相频率特性
绘制多级放大电路的相
频特性曲线时，只要将各级
对数频率特性在同一横坐标
上频率所对应的相位差相加
，即为相频特性。
多级放大电路组成及耦合方式
2.6.1 多级放大电路组成及耦合方式
一、多级放大电路的组成
多级放大电路的组成框图如图所示，第一级的输入为电路总的输入，前级输出
工作点的相互影响。
直接耦合的两级共射放大电路
常用的解决电路形式
（a）
（b）
（a）采用电阻Re2提高VT2发射极电位，从而提高VT1集电极电位，避免
VT1进入饱和区。
（b）采用电阻R、稳压管VZ构成稳压电路，提高VT2发射极电位，从而
提高VT1集电极电位，避免VT1进入饱和区。
常用的解决电路形式
（c）
=
(−1)
总电压放大倍数为：
1 2
AU =
=
∙
∙⋯
= AU1 ∙ AU2 ∙ ⋯ ∙ AUN
1
1 1
(−1)
二、多级放大电路的级间耦合方式
多级放大器级间耦合方式一般有：阻容耦合，变压器耦合，直接耦合三种。
1.阻容耦合
前级输出信号通过电容、下
级输入电阻，传递到下一级的连
三极管共发射极放大电路放大倍数
文章标题：深度解析三极管共发射极放大电路的放大倍数在现代电子领域中，三极管共发射极放大电路是一种经典且广泛应用的放大电路结构。
它能够实现较大的放大倍数，适用于各种不同的电子设备和系统中。
本文将从浅入深地探讨三极管共发射极放大电路的放大倍数，旨在使读者更加深入地理解和应用这一重要的电路结构。
1. 三极管共发射极放大电路的基本概念让我们了解一下三极管共发射极放大电路的基本概念。
这种电路结构由三极管、输入电阻、负载电阻和输入信号源等组成。
它的主要作用是对输入信号进行放大，输出一个与输入信号成比例的放大后的信号。
2. 三极管共发射极放大电路的放大倍数计算我们将探讨如何计算三极管共发射极放大电路的放大倍数。
放大倍数通常是指电路输出信号的幅度与输入信号的幅度之比。
在三极管共发射极放大电路中，放大倍数的计算涉及到三极管的参数、电路的工作状态等多个因素。
3. 提高三极管共发射极放大电路的放大倍数的方法除了计算放大倍数，我们还将探讨如何提高三极管共发射极放大电路的放大倍数。
通过合理选择电路元件、优化电路结构等方式，可以有效地提高电路的放大性能和稳定性，从而使其在实际应用中发挥更好的作用。
4. 个人观点和理解在本文的我将共享我的个人观点和对三极管共发射极放大电路放大倍数的理解。
通过对这一电路结构的深入研究和实践经验的总结，我对其特性和应用有了更加清晰和深入的认识，希望能够对读者有所启发和帮助。
总结回顾通过本文的全面探讨，我们对三极管共发射极放大电路的放大倍数有了更加深入和全面的认识。
从基本概念到放大倍数的计算，再到提高放大倍数的方法，我们对这一电路结构有了更加清晰和全面的了解。
希望本文能够帮助读者更好地理解和应用三极管共发射极放大电路，以及提高其放大性能。
在实际操作中，要根据具体电路的实际情况来设计和优化，以实现更好的性能和稳定性。
也需要不断学习和积累经验，不断完善自己的电路设计能力。
相信通过不懈的努力和实践，我们一定能够在电子领域取得更加卓越的成就。
三极管放大器电路设计报告
开放式电子电路实验——放大器设计班级:姓名：成绩指导教师一实验要求及设计目标（1）信号源内阻：51kΩ；（2）负载电阻：200Ω；（3）电路总增益：2倍(6.02dB)；（4）直信号源电压幅值：0.5V；（5）流功率：小于30mW；（6）增益不平坦度：20 ~ 20kHz范围内小于0.1dB。
（7）放大电路的设计思路如果要用三极管实现放大电路，设计之前就要搞懂这三种组态的差异，表1则详细的描述了三种组态的区别：共射级放大电路：电压和增益都大于1，输入电阻在三种组态中居中，输出电阻与集电极电阻有很大的关系。
适合于低频情况下作为多级放大电路的中间级。
集电极电路放大器：只有电流的放大，没有电压的放大，有电压的跟随作用，在三种组态中，输入电阻最高，输出电阻最小，频率特性好，可用于输入级，输出级或缓冲级。
共基极放大电路：只有电压放大作用，没有电流放大，有电流跟随作用，输入电阻小，输出电阻与集电极电阻有关。
高频特性好，常用于高频或宽频带低输入阻抗的场合。
经过认真分析和仔细对比以及各类放大器的特性，我选择了用共涉及放大电路作为中间级实现一定大的可调放大，再用一个共集电极放大器作为第三级，实现电压的跟随和提高电路的负载能力！综合整个电路之后，就实现了两倍电压的放大。
三、设计过程及电路参数整体电路图如下图所示：设计第一级放大电路（采用共射级放大电路）因为考虑到后面第二级电路会有一定的增益损耗，所以第一级增益应略大于2；设计电路时应考虑匹配问题，即调节电阻R4、R6使得A 点电压的最大值大于电源电压的1/2。
即有 V A / V S =R4//R6//（1+β）R5/ [R4//R6//（1+β）R5+R3]=1/2，当电源内阻和输入电阻相等时可达到匹配状态。
经过一级放大后，此时电压增益为2，反向。
使用示波器测量放大电压如图所示：在第二级放大电路设计时，使用共集电极放大电路提高了负载能力。
此时设计要求的负载满足要求了。
三极管的三种基本放大电路
二、性能指标分析
IBQ = (VCC – UBEQ) / [RB + (1 + β ) RE] ICQ = β I BQ UCEQ = VCC – ICQRE
−
−
−
rbe β ib RB + RE RL uo
−
R'L = RE // RL
第3章 放大电路基础
一、电路组成与静态工作点
IBQ C1 + RB +VCC C2 RL
Ri
R’i
例3.2.1 β =100, RS= 1kΩ, RB1= 62kΩ, RB2= 20kΩ, RC= 3kΩ Ω Ω Ω Ω RE = 1.5kΩ, RL= 5.6kΩ, VCC = 15V。求：“Q ”, Au, Ri, Ro Ω Ω 。 [解] 1）求“Q” 解 ） +VCC 20 × 15 RB1 RC C2 U BQ = ≈ 3.7 ( V ) C1 + 20 + 62 + + RL 3 .7 − 0 .7 uo I RS = 2 (mA ) + CQ = I EQ = + RB2 RE us 1 .5 CE − − I BQ ≈ 2 / 100 = 0.02 (mA) = 20 µA U = 15 − 2( 3 + 1.5) = 6 ( V ) 2）求 Au、Ri、Ro 、 Aus CEQ ）
–
RE = RL = Rs = 1 kΩ, VCC = 12V。求：“Q ”、Au、Ri、 Ω 。 、 Ro [解] 1）求“Q” +VCC 解 ） IBQ RB C1 IBQ = (VCC – UBE) / [RB + (1+ β ) RE]
β =120, RB = 300 kΩ, r’bb= 200 Ω, UBEQ = 0.7V Ω
三极管及放大电路解析
6. 集电极最大允许耗散功耗PCM PCM取决于三极管允许的温升，消耗功率过大，温升过高会烧坏三极管。 PC PCM =IC UCE
硅管允许结温约为150C，锗管约为7090C。
由三个极限参数可画出三极管的安全工作区 IC
ICM
ICUCE=PCM
安全工作区 O
ICE 与 IBE 之比称为共发射极电流放大倍数
C IC
ICBO
N
ICE IB
P
EC
B
ICEICICBO IC
RB
IBE
N
IBE IBICBO IB
EB
E IE
IC IB ( 1)IC BO IB ICEO
若IB =0, 则 IC ICE0
集－射极穿透电流, 温度ICEO
忽 IC略 E ， O IC 有 IB (常用公式)
（3）通频带 衡量放大电路对不同频率信号的适应能力。
由于电容、电感及放大管PN结的电容效应，使放大电路在信号频率较低和较高时电压放大倍数数值下降， 并产生相移。
下限频率
fbwfHfL
（4）最大不失真输出电压Uom：交流有效值。 （5）最大输出功率Pom和效率η：功率放大电路的主要指标参数
上限频率
二、基本共射极放大电路 1、基本放大电路组成及各元件作用
问题：
将两个电源合二为
1. 两种电源
一
2. 信号源与放大电路不“共地”
共地，且要使信号驮载在静 态之上
－＋ UBEQ
有交流损失
有直流分量
静态时(ui=0)，
UBEQURb1
动态时，VCC和uI同时作用于晶体管的输入回 路。
（2）阻容耦合放大电路
三极管放大电路
IC 4 40 I B 0.1
二、 饱和状态： uCE u BE 两个结正偏 特点：IC IB 三、截止状态： IB 0 IC = ICEO 0 uCB = uCE u BE 0
两个结反偏
总结：
放大状态电流分配关系确定
IC IB
C B I C E I B有电流放大作用
-
(1) U1 = 2.5V 解：
U2 = 6V
U3 = 1.8V
(1) 由于U13 = U1- U3= 0.7V，故该管为硅管，且1、 3管脚中一个是e极，一个是b极，则2脚为c极。又因
为2脚电位最高，故该管为NPN型，从而得出1脚为b
极，3脚为e极。 (2) 由于∣U23∣= 0.3V，故该管为锗管，且2、3 管脚中一个是e极，一个是b极，则1脚为c极。又因为 1脚电位最低，故该管为PNP型，从而得出2脚为b极， 3脚为e极。
iC f ( uCE ) i
当IB取值不同 时，就有一条 不同的输出特 性曲线
IC
B常数
IB增加
IB =60µ A
IB =40µ A IB 减小
IB = 20µ A O
UCE
当IB取值 不同时， 就有一条 不同的输 出特性曲 线，如图 2.6所示。
4 3 2 1
iC / mA
50 µ A 40 µ A 30 µ A 20 µ A 10 µ A IB = 0
解：
（1）图2.4(a)中①、②管
脚的电流均为流入，则③管 脚的电流必为流出，且大小
为0.1+4=4.1(mA)，如图
2.4(b)所示。 （2）由于③管脚的电流最大，①管脚的电流最 小，因此①管脚为b极，②管脚为c极，③管脚为e 极。又由于③管脚的发射极电流为流出，故该管 为NPN型管。 （3）由于IB = 0.1mA，IC = 4mA，故：
