线路型避雷器在输电线路防雷中的应用

浅析线路型避雷器在输电线路防雷中的应用【摘要】介绍线路型避雷器防雷的原理，将线路避雷器安装在输电线路的易击段，可以提高线路的耐雷水平，对现有我局挂网的35kv线路避雷器进行了跟踪统计，对线路避雷器的防雷效果进行分析评估。

【关键词】输电线路；杆塔；线路避雷器；雷击跳闸前言宁德地区地处洞宫山脉南麓，鹫峰山脉东侧，东面濒临太平洋，中北和中南部又有呈北东—南西、西北—东南走向的太姥山和天湖山两条山脉，构成沿海多山地形。

区内地貌虽以山地丘陵为主，其间杂有山间盆地，但山岭起伏，地表深切，高差悬殊。

以宁德市为例，市区西侧相距仅一公里的高山如平地突兀，高达1000米的山峰如一座直立险峻的高墙挡在西面。

类似的地貌因素给当地的防雷措施的实施增加了很大难度，或造成屏蔽失效，或因土壤因素造成耐雷水平低下，耐雷水平不足等问题。

一、线路避雷器防雷的基本原理雷击杆塔时，一部分雷电流通过避雷线流到相临杆塔，另一部分雷电流经杆塔流入大地，杆塔接地电阻呈暂态电阻特性，一般用冲击接地电阻来表征。

雷击杆塔时塔顶电位迅速提高，其电位值为当塔顶电位ut与导线上的感应电位u1的差值超过绝缘子串50%的放电电压时，将发生由塔顶至导线的闪络。

即ut-u1>u50，如果考虑线路工频电压幅值um的影响，则为ut-u1+um>u50。

因此，线路的耐雷水平与3个重要因素有关，即线路绝缘子的50%放电电压、雷电流强度和塔体的冲击接地电阻。

一般来说，线路的50%放电电压是一定的，雷电流强度与地理位置和大气条件相关，不加装线路避雷器时，提高输电线路耐雷水平往往是采用降低塔体的接地电阻或提高绝缘水平等办法解决。

加装避雷器以后，当输电线路遭受雷击时，雷电流的分流将发生变化，一部分雷电流从避雷线传入相临杆塔，一部分经塔体入地，当雷电流超过一定值后，避雷器动作加入分流。

大部分的雷电流从避雷器流入导线，传播到相临杆塔。

雷电流在流经避雷线和导线时，由于导线间的电磁感应作用，将分别在导线和避雷线上产生耦合分量。

避雷器在保护电网输电系统中的作用是什么？

避雷器在保护电网输电系统中的作用是什么？导论：避雷器是一种用于保护电网输电系统的重要设备，通过吸收雷击电流，保护设备免受雷击的损害。

它在现代电力系统中具有举足轻重的作用，下面将从三个方面介绍避雷器在保护电网输电系统中的作用。

一、保护电网设备避雷器作为一种重要的保护装置，可以将雷电能量通过击穿及闪络等方式导引到地面，从而保护电网输电线路、变压器等设备免受雷击的危害。

其工作原理是在正常情况下保持高绝缘阻抗，当遭受雷击时，避雷器会迅速击穿，将雷击电流接地，防止电压持续上升，保护设备的正常运转。

避雷器还可以通过吸收并消散过电压，防止它传导到下游设备，从而避免电气设备的损坏。

它起到了一个“减压阀”的作用，能够有效地降低电气设备受到的过电压冲击，提高设备的可靠性与稳定性。

二、维护电网安全稳定运行避雷器可以防止雷击引发的火灾事故，保护电网的运行安全。

当雷击发生时，如果没有避雷器的保护，高压电流可能会引发设备的短路、爆炸等严重后果，甚至导致整个输电系统的故障。

而避雷器的使用可以有效地降低这种风险，确保电网的稳定运行。

同时，避雷器在预防雷击事故中也起着关键的作用。

它能够快速吸收雷电能量，保护设备免受雷击，减少雷电对电网的破坏力度。

通过合理布置避雷器，可以形成完善的电网保护系统，有效地防范雷击事故的发生，提高电网的抗雷能力。

三、提高电网质量避雷器的使用可以提高电网的电气性能，提供更稳定可靠的供电质量。

在雷电活动频繁的地区，避雷器的引入能够有效地减少雷暴天气对电网输电线路的影响，提高电能的传输效率。

此外，避雷器还可以起到降噪处理的作用。

由于雷击产生的瞬态电流会引起电力线的振荡，可能会对电网产生一定的噪声。

而避雷器的使用可以有效地减少这种噪声污染，提高电网的通信质量。

结语：避雷器作为保护电网输电系统的重要设备，具有保护电网设备、维护电网安全稳定运行以及提高电网质量的作用。

它是电力系统中不可或缺的一部分，也是保障电网安全稳定运行的重要保障。

避雷器在输电线路防雷中应用论文

避雷器在输电线路防雷中的应用【摘要】避雷器的发明，为输电线路防雷系统提供了便利，如何解决好避雷器在输电线路防雷中的应用问题，本文就避雷器在输电线路防雷中的应用这个话题进行了探讨，主要从三个方面进行分析，首先从避雷器的概况入手，其次是避雷器在输电线路防雷中的应用现状：避雷器的质量不过关、避雷器的电压分布不均匀、避雷器的检修工作不到位等三个方面，最后提出了避雷器在输电线路防雷中的应用，通常表现在避雷器的选用、避雷器的安装与维护、避雷器的应用原理，有利于输电线路防雷系统功能的发挥。

【关键词】避雷器；输电线路；应用在经济发展，社会进步的今天，避雷针已经开始在输电线路防雷中应用。

虽然避雷器的设备一直都存在着一定的问题，但是科技的发展，输电线路的建设成为我国社会发展的基础，只有通畅的输电线路才能保证我国社会主义现代化建设的顺利进行，近年来，我国社会主义建设各方面都取得了长足的发展。

输电线路的在我国建设中的作用是不容忽视，而避雷器在输电线路中的应用可以良好的解决这一问题，因此，要重视避雷器在输电线路防雷中的应用，保障我国输电线路成为社会主义现代化的助推器。

1 避雷器的概况避雷器是一种过电压限制器，它的概念按照广义和狭义之分，可分为两种。

从狭义上说它主要是保护电气等相关的配套设备不受到大气过电压损坏。

广义上说它是一种有效释放电压的能量，对过电压的幅值给予限制等，在电压超过应有幅值时，就造成过电压的情形，此时避雷器可以调整电压的幅值，使其不会受到电压的损坏，在过电压影响下，也可以恢复正常的电器。

避雷器在20世纪初期就已经开始使用了，它当时的形状是羊角形的，曾经被用在高空输电线路中，可以有效地预防雷击以及其造成的绝缘设备的破损和停电的情况等。

避雷器的主要作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而造成损坏。

而且我国现在避雷系统实施是在2004年3月1日建设部制定的，但是随着经济的发展，社会的进步，我国2011年10月1日，有颁布并实施了《建筑物设计防雷规范》，针对雷电防护、雷电安全规范、避雷器的使用执行标准等都做出了明确的规定，这些都更有利于我国输电线路中避雷针的安全使用。

220kV输电线路安装线路避雷器重要性及应用

220kV输电线路安装线路避雷器重要性及应用摘要：随着我国电网范围的不断扩展，输电线路受到雷击的概率也再不断的提升。

为了强化220kV输电线路的防雷击能力，线路避雷器也被广泛应用于电网建设当中，它在避免输电线路雷电灾害、维护电网安全运行中发挥着至关重要的作用。

在实际的操作中，为了确保线路避雷器的防雷击效果，不但要做好避雷器的选取与安装，还需要做好避雷器的养护。

因此，本文对220kV输电线路安装线路避雷器重要性及应用进行深入的分析和研究，以供相关的工作人员参考。

关键词：220kV输电线路；线路避雷器；重要性与应用1线路避雷器概述与原理分析1.1概述在220kV输电线路上安装线路避雷器的目的是在瞬态雷电冲击之下，减少绝缘子闪络的危险。

在某些情况下，还能够对线路绝缘子以外的其他电器设备产生一定的保护作用。

经过长时间的研究证明，在220kV输电线路当中装设线路避雷器，可以有很好的成效，雷击跳闸与事故率能够得到明显的降低，线路维护的工作量也能够大大降低。

线路避雷器的工作原理如下：当杆塔受到雷击作用后，杆塔与避雷线等将会向大地与相邻的杆塔疏导该雷电流，而闪络现象的产生重点取决于杆塔顶端的电位以及导线电位之间的差值，假如比绝缘子串一半的放电电压还高，就会出现闪络。

重点有四个方面的原因会影响到220kV输电线路的抗雷击能力，分别是绝缘子的放电电压、雷电流强度、接地电阻以及架空避雷线，其中架空避雷器与接地电阻是可以控制的，为了使得输电线路具备更强的抗雷击能力，通常采取降低接地电阻或者安装线路避雷器的方法。

1.2线路避雷器的避雷作用原理分析在输电线路的防雷设计中，线路避雷器主要根据输电线路绝缘子串50%的放电电压、雷电电流强度、输电杆塔塔体冲击接地电阻。

在一般情况下，50%的放电电压值是恒定的，而雷电电流强度不是人为可干预的，所以，通过降低塔体接地电阻来实现防雷效果是很困难的。

但随着线路避雷器的发展，其能改变雷电电流的分流情况，从而实现对雷电灾害的规避，即当输电线路遭遇雷电袭击时，在导线与避雷线的位置通过电磁感应作用，避雷器会进行分流、分压，将一部分电流、电压分解到杆塔之上，以此确保输电线路不被雷电损伤。

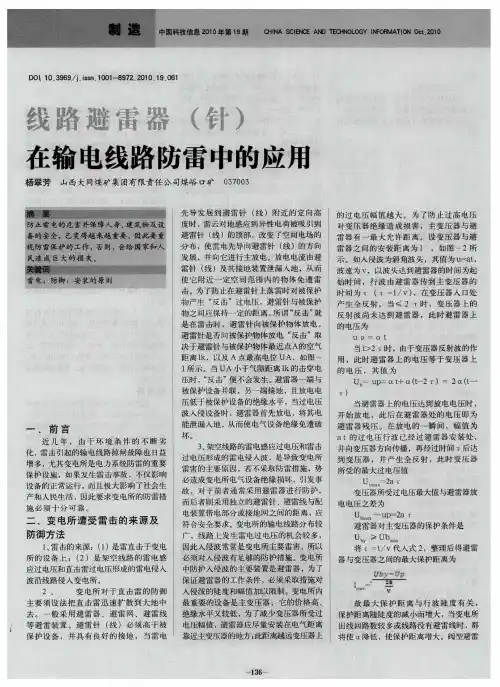

线路避雷器(针)在输电线路防雷中的应用
