压铸模具滑块设计(a_slide)

倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。

曲柄滑块机构设计步骤

曲柄滑块机构设计步骤1. 确定设计需求和目标在进行曲柄滑块机构的设计之前，首先需要明确设计的需求和目标。

这包括了机构所需完成的功能、工作条件、负载要求等。

通过明确这些需求和目标，可以为后续的设计提供指导。

2. 确定机构类型和结构曲柄滑块机构有多种类型和结构，如单滑块曲柄机构、双滑块曲柄机构等。

根据具体的需求和目标，选择适合的机构类型和结构。

3. 进行初步设计在进行初步设计时，需要根据已确定的机构类型和结构，绘制出相应的示意图。

这可以帮助我们更好地理解机构的工作原理，并为后续的详细设计提供基础。

4. 进行运动分析在进行详细设计之前，需要对曲柄滑块机构进行运动分析。

通过分析机构各个零件之间的相对运动关系，可以确定各个零件的尺寸、形状和位置等参数。

5. 进行零件设计在进行零件设计时，需要根据已进行的运动分析，确定各个零件的尺寸、形状和位置等参数。

这包括曲柄、滑块、连杆等零件的设计。

6. 进行装配设计在进行装配设计时，需要将各个零件按照设计要求进行组装。

这包括确定各个零件之间的连接方式和位置，并确保机构能够正常工作。

7. 进行强度分析在进行强度分析时，需要对曲柄滑块机构的各个零件进行应力分析。

通过分析零件承受的载荷和应力情况，可以确定各个零件是否满足强度要求，并进行必要的优化。

8. 进行动力学分析在进行动力学分析时，需要对曲柄滑块机构的运动特性进行研究。

这包括机构的速度、加速度和运动轨迹等方面的分析，以便更好地理解机构的工作原理和性能。

9. 进行优化设计在完成初步设计、运动分析、零件设计、装配设计、强度分析和动力学分析后，可以根据实际情况对曲柄滑块机构进行优化设计。

通过优化设计，可以提高机构的性能和效率，并减少材料和成本的使用。

10. 进行制造和测试在完成设计后，需要将曲柄滑块机构进行制造和测试。

通过制造和测试，可以验证设计的正确性和可行性，并对机构进行必要的调整和改进。

通过以上步骤，我们可以完成曲柄滑块机构的设计。

滑块结构设计大全解读

倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。

曲柄滑块机构设计步骤

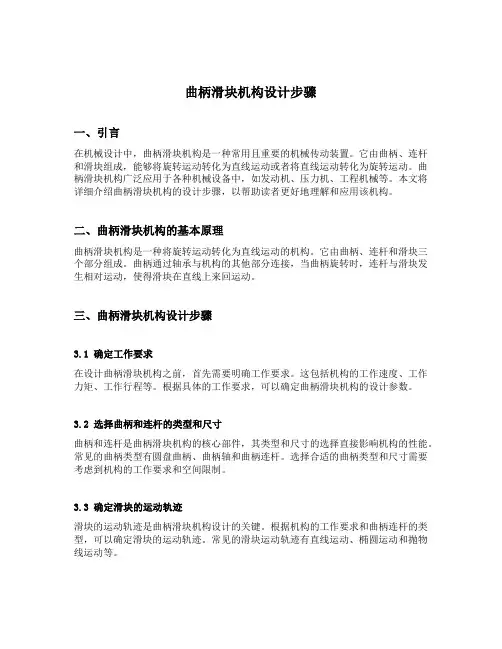

曲柄滑块机构设计步骤一、引言在机械设计中，曲柄滑块机构是一种常用且重要的机械传动装置。

它由曲柄、连杆和滑块组成，能够将旋转运动转化为直线运动或者将直线运动转化为旋转运动。

曲柄滑块机构广泛应用于各种机械设备中，如发动机、压力机、工程机械等。

本文将详细介绍曲柄滑块机构的设计步骤，以帮助读者更好地理解和应用该机构。

二、曲柄滑块机构的基本原理曲柄滑块机构是一种将旋转运动转化为直线运动的机构。

它由曲柄、连杆和滑块三个部分组成。

曲柄通过轴承与机构的其他部分连接，当曲柄旋转时，连杆与滑块发生相对运动，使得滑块在直线上来回运动。

三、曲柄滑块机构设计步骤3.1 确定工作要求在设计曲柄滑块机构之前，首先需要明确工作要求。

这包括机构的工作速度、工作力矩、工作行程等。

根据具体的工作要求，可以确定曲柄滑块机构的设计参数。

3.2 选择曲柄和连杆的类型和尺寸曲柄和连杆是曲柄滑块机构的核心部件，其类型和尺寸的选择直接影响机构的性能。

常见的曲柄类型有圆盘曲柄、曲柄轴和曲柄连杆。

选择合适的曲柄类型和尺寸需要考虑到机构的工作要求和空间限制。

3.3 确定滑块的运动轨迹滑块的运动轨迹是曲柄滑块机构设计的关键。

根据机构的工作要求和曲柄连杆的类型，可以确定滑块的运动轨迹。

常见的滑块运动轨迹有直线运动、椭圆运动和抛物线运动等。

3.4 计算曲柄和连杆的尺寸根据滑块的运动轨迹和工作要求，可以通过运动学分析计算出曲柄和连杆的尺寸。

曲柄和连杆的尺寸需要满足机构的运动要求和强度要求。

3.5 进行曲柄滑块机构的动力学分析曲柄滑块机构的动力学分析是为了确定机构的驱动力和惯性力，以及滑块的加速度和速度等参数。

通过动力学分析可以评估机构的性能和稳定性，并进行必要的优化设计。

3.6 进行曲柄滑块机构的强度计算曲柄滑块机构的强度计算是为了确定机构的各个部件是否满足强度要求。

根据曲柄滑块机构的工作力矩和载荷情况，可以进行曲柄、连杆和滑块等部件的强度计算，以确保机构的安全可靠性。

模具滑块设计标准

模具滑块设计标准《模具滑块设计标准》前言嘿，朋友们！咱们今天来聊聊模具滑块设计标准这个事儿。

你知道吗，在模具制造这个大领域里，滑块就像是一个小明星，虽然它看起来不大起眼，但作用可大着呢。

就好比搭积木的时候，有个小零件，缺了它整个造型就做不出来，滑块在模具里有时候就起着这么关键的作用。

随着制造业越来越发达，对模具的要求也越来越高，所以呀，咱们得有个标准来规范模具滑块的设计，这样才能做出质量好、效率高的模具呀。

适用范围这个模具滑块设计标准适用的场景可不少呢。

比如说咱们常见的注塑模具，像那些塑料小盒子、小玩具的模具，很多都需要滑块来帮助成型。

你想啊，如果要做一个有侧面凹陷或者凸起的小塑料件，要是没有滑块，这个形状怎么能做出来呢？再比如压铸模具，那些金属小零件，有时候形状很复杂，滑块就可以在金属液注入的时候，帮忙塑造出那些复杂的侧面结构。

还有吹塑模具，在制作一些有特殊形状的瓶子之类的产品时，滑块也能派上大用场。

简单来说，只要是模具中有需要在侧向进行脱模或者成型辅助的情况，这个滑块设计标准就适用啦。

术语定义1. 滑块- 说白了，滑块就是模具中能够进行侧向移动的部件。

你可以想象它就像一个小抽屉，在模具开合的过程中，它会按照一定的方向（通常是侧向）移动，来帮助成型或者脱模。

比如说在注塑模具里，当塑料成型后，滑块向侧面移动，这样产品就能顺利从模具里取出来了。

2. 斜导柱- 这是用来驱动滑块运动的一个关键部件。

它是一根倾斜的柱子，就像一个小斜坡一样。

当模具开合的时候，通过斜导柱的倾斜角度，把开模的力转化为滑块侧向移动的力，让滑块按照我们想要的方向动起来。

就好比你推一个带轮子的小箱子，如果你斜着推，箱子就会朝着斜的方向走，斜导柱对滑块的作用就有点像这个。

3. 滑块座- 滑块座呢，就是滑块的“家”，滑块安装在滑块座上，并且在滑块座上进行移动。

它为滑块提供了一个稳定的支撑平台，就像房子的地基一样。

如果滑块座不稳定，滑块在移动过程中就可能会晃动，这样就会影响模具的精度和产品的质量。

斜顶滑块及其避空位的规范设计

版本号：01 （侧向分型与抽芯机构）
图一: 斜顶滑块用销钉连接
（侧向分型与抽芯机构）版本号：01
H 及T 尺寸选择：表2
当斜顶胶位沿水平方向有倒扣位的(即斜顶相对
采用加装斜顶座使斜顶滑块沿斜顶座斜向导图二: 斜顶滑块用螺丝连接
螺丝尽量选大，不要小于杯头螺丝斜顶座斜向导向槽角度应与斜顶胶斜顶滑块斜顶座
（侧向分型与抽芯机构）版本号：01
斜顶滑块在斜顶座斜面上滑动的形式2
动方向保持垂直；斜顶滑块与斜顶杆定位斜面角度单边取10度。

斜顶座斜顶滑块。

侧型芯滑块加工工艺设计

侧型芯滑块加工工艺设计侧型芯滑块加工工艺设计是指对侧型芯滑块进行加工和制造的具体步骤和方法。

下面是一个详细精确的侧型芯滑块加工工艺设计：1. 设计：首先，根据产品设计要求和技术要求，进行侧型芯滑块的设计。

包括确定材料、尺寸、形状等。

2. 材料准备：根据设计要求，选择合适的材料进行加工。

常用的材料有铝合金、钢等。

确保材料质量和规格符合要求。

3. 切削加工：使用数控机床或其他加工设备对侧型芯滑块进行切削加工。

根据设计要求，进行粗加工和精加工。

粗加工包括铣削、钻孔等，精加工包括铣削、磨削等。

4. 热处理：对加工后的侧型芯滑块进行热处理，以提高材料的硬度和强度。

常用的热处理方法有淬火、回火等。

根据材料的性质和要求，确定热处理的温度和时间。

5. 表面处理：对侧型芯滑块进行表面处理，以提高其表面质量和耐腐蚀性。

常用的表面处理方法有电镀、喷涂等。

根据产品要求，选择合适的表面处理方法。

6. 检验：对加工后的侧型芯滑块进行检验，以确保其质量和尺寸符合设计要求。

常用的检验方法有尺寸测量、硬度测试等。

根据产品要求，确定检验的标准和方法。

7. 组装：将加工和检验合格的侧型芯滑块进行组装。

根据产品要求，进行合适的组装方法和工艺。

8. 调试：对组装好的侧型芯滑块进行调试，以确保其正常运行和使用。

根据产品要求，进行合适的调试方法和过程。

9. 质量控制：在整个加工工艺中，进行质量控制，确保每个步骤的质量和准确性。

包括材料的选择、加工的精度控制、热处理的参数控制等。

10. 最终检验和包装：对最终加工好的侧型芯滑块进行最终检验，确保其质量和尺寸符合要求。

然后进行包装，以保护产品的完整性和安全性。

以上是一个详细精确的侧型芯滑块加工工艺设计，其中每个步骤都需要根据具体产品要求和加工设备的特点进行调整和优化。

模具滑块机构的设计方案

模具滑块机构的设计方案1. 引言模具滑块机构是模具设计中的重要组成部分，它通过滑块的运动来实现模具的开合操作。

本文旨在提供一个模具滑块机构的设计方案，以满足模具设计的需求和要求。

2. 设计要求在开始设计模具滑块机构之前，我们需要明确设计的要求和限制条件。

以下是一些常见的设计要求：•可靠性：滑块机构需要具有足够的强度和刚度，以确保稳定的运动和长久的使用寿命。

•精度：滑块机构需要具备较高的加工精度和定位精度，以确保模具的开合动作的一致和准确。

•安全性：滑块机构需要配备安全装置，以防止意外发生。

•可维护性：滑块机构需要方便进行维护和保养，以延长使用寿命和减少故障率。

3. 设计方案根据以上的设计要求，我们提出以下的设计方案：3.1. 结构设计滑块机构的结构设计是关键，它直接影响到其可靠性和精度。

以下是一个常见的结构设计方案：•导向装置：滑块应设有导向装置，以保证其在运动时的稳定性和准确性。

•滑块形状：滑块的形状应根据具体使用情况和模具结构来设计，以确保其能够顺利开合并与其他零件配合良好。

•支撑结构：滑块应该可以在模具底部或侧壁上得到充分的支撑，以保证其在运动时不产生过大的变形和振动。

3.2. 材料选择滑块机构的材料选择也至关重要，应该根据设计要求选择适合的材料。

以下是一些常见的选择：•滑块材料：滑块通常采用高硬度和高强度的材料，如工具钢或合金钢，以确保其能够承受较大的压力和磨损。

•导向装置材料：导向装置通常采用具有良好摩擦性能和耐磨性的材料，如尼龙或涂覆特殊润滑剂的金属材料。

3.3. 动力传输滑块机构的动力传输方式也需要考虑。

以下是一些常见的动力传输方式：•液压驱动：液压驱动方式适用于较大的滑块和较大的开合力的模具。

它具有稳定性和精度高的优点。

•气动驱动：气动驱动方式适用于轻负荷和需求快速响应的模具。

它具有快速、简单和经济的优点。

3.4. 安全装置为了确保滑块机构操作的安全性，我们建议配备以下安全装置：•限位开关：设置限位开关以控制滑块的行程，防止超出设计范围。

注塑模具结构及设计-7(滑块)

常用滑块材料及其特点
钢材
塑料
钢材具有较高的强度和耐磨性，是常用的滑块材料之一。常用的钢材有碳素钢、合金钢等。
某些特殊要求的滑块可以采用工程塑料，如聚甲醛(POM)、聚酰胺(PA)等。塑料滑块具有重量轻、耐腐蚀等优点，但耐磨性较差。
硬质合金
硬质合金具有极高的硬度和耐磨性，适用于高精度、高效率的注塑模具。但价格较高。
滑块材料的热处理与表面处理
热处理
为了提高滑块材料的力学性能和耐磨性，需要进行热处理。常用的热处理工艺有淬火、回火、表面淬火等。
表面处理
为了提高滑块表面的耐磨性和耐腐蚀性，可以进行表面处理。常用的表面处理方法有喷涂、渗碳、渗氮等。
04
滑块的设计实例与优化
滑块设计实例分析
实例一
01
某手机外壳模具的滑块设计，考虑到产品尺寸、形状和材料特
滑块镶块
滑块镶块是滑块的成型部分，用于在注塑过程中与塑料接触
并形成产品。
滑块导轨
滑块导轨是滑块的导向部分，用于确保滑块在移动过程中的
稳定性和精确性。
滑块顶出机构
滑块顶出机构是滑块的顶出部分，用于将成型的产品从滑块
上顶出。
滑块的导向与定位
导向方式
滑块通常采用滑动导向方式，通过滑块导轨与滑块座之间的滑动摩擦来导向。
定位方式
滑块通常采用限位块或弹簧来定位，以确保滑块在模具中的位置准确。
滑块的尺寸与精度
尺寸要求
滑块的尺寸应根据产品的大小和模具的结构来确定，同时应考虑到模具的安装和加工精度。
精度要求
滑块的精度要求较高，应保证滑块的移动顺畅、定位准确，以确保产品的质量和生产效率。
03

导轨滑块的定位设计原理

导轨滑块的定位设计原理
导轨滑块的定位设计原理是利用两个或多个导轨与滑块的相互配合，来实现滑块在导轨上的定位。

在滑块和导轨的接触面上通常会设置定位块或凹槽等结构，使其能够在导轨上沿着指定方向移动，并且在某些位置停止。

具体的设计原理可以有以下几种形式：
1. 凹槽定位：导轨上设置一定深度的凹槽，滑块上的定位块可以与凹槽相配合。

滑块在导轨上移动时，定位块会沿着凹槽前进，直到到达凹槽的末端或其他约束位置，实现定位。

2. 凸台定位：导轨上设置一些凸台，滑块上的定位块可以与之相配合。

滑块在导轨上移动时，定位块会沿着凸台前进，直到到达凸台的末端或其他约束位置，实现定位。

3. 嵌入式磁性定位：导轨上嵌入一些磁性定位元件，滑块上设置磁铁或磁性感应块。

当滑块移动时，磁性定位元件会对滑块上的磁性部件产生磁力，从而实现定位。

4. 弹性夹持定位：导轨上设置一对或多对弹性夹持装置，滑块上设置相应的定位孔。

滑块移动时，弹性夹持装置会夹持住滑块上的定位孔，以达到定位的目的。

以上只是一些常见的导轨滑块定位设计原理，实际定位设计还需根据具体要求和应用场景进行设计。

滑块设计参考方案

滑块合模状态
滑块抽出状态
8/23
滑块抽芯 →→→滑块的固定
镶件式滑块定位边尽量长，这样定位才够稳定.
镶件式滑块定位深度不可以太浅. 通常不可以小于外形尺寸的1/10. 例如：滑块外形100x100mm，那么定位深度不小于10mm. 滑块外形250x250mm，那么定位深度不小于25mm. 小的滑块最浅不小于5mm.
顶部通常避空 0.5~1.0mm
两侧边做准，导向的高度5mm以上。
2/23
滑块抽芯 →→→ 滑块细节
斜导柱孔需要比斜导柱单边大1mm.
斜导柱的斜顶需要比滑块斜面小2°。
3/23
滑块抽芯 →→→ 滑块细节
V型定位槽的位置由滑块的行程来定，V型槽的深度根据滑块大小来定，通常为1mm~2mm.
滑块抽芯 →→→ 基本组成斜导柱
滑块压条
滑块底部耐磨块
滑块限位螺丝
滑块中心导向块
滑块定位针
1/23
滑块抽芯 →→→ 滑块细节
长度超过200mm的滑块考虑做中心导向块.
压条两边贴死滑块
此处最好做点R角，R0.5以上，压条做大一点的C角.
滑块压边的高度 10mm以上，大的可以做到30mm. 宽度3~10mm，根据滑块大小而定.
9/23
滑块抽芯 →→→滑块的定位每一个滑块和模仁都需要有独立的碰面.
每一个滑块和模仁都需要有独立的定位面，这样才能保证滑块的稳定性.
10/23
滑块抽芯 →→→滑块的定位
外观的滑块和前模必须要有定位，
还要添加工艺螺丝孔把滑块固定在前模，方便整体抛光修夹口.
11/23
滑块抽芯 →→→滑块的定位
滑块斜面放在前面，滑块长，但锁模力靠近胶位，斜导柱切入点靠近压条高度，滑动相对较稳。

滑块规范

图
图
滑块延迟滑动做法，斜导柱孔单侧加大，铲机面分级。

N是安全值。

如图
*滑块较大的镶件用冬菇头定位，螺丝固定。

冬菇头侧面做0.5°
*凸出前模部分
侧面避空
1.0mm
*滑块挂台底部做宽
0.5mm
图1-7
图1-6
11.6mm用螺丝固定在滑块上。

铲基原身留耐磨块做在滑块上，镶铲基耐磨块做在铲基上。

如图
*滑块长度小于
块槽做通，以便线切割加工。

*镶铲基的耐磨块必须做在铲
图2-3
导柱的作用。

注意强度反铲做
限位介子做标准件备用
槽需做光面
（精雕加工）
*当滑块行程小于
时，此槽取消。

*当压条全部或大部分埋在模板
里面时，无需做定位销。

*当压条大部分没有埋在模板里。

对心曲柄滑块机构设计

对心曲柄滑块机构是一种常见的机械传动机构，它由曲柄、连杆和滑块组成。

这种机构可以将旋转运动转换为直线运动，广泛应用于各种机械设备中，如内燃机、压缩机、泵等。

在设计对心曲柄滑块机构时，需要考虑以下几个关键因素：
1.曲柄长度：曲柄长度直接影响机构的运动特性，包括滑块的行程和速度。

2.连杆长度：连杆长度决定了曲柄和滑块之间的运动关系，包括滑块的运动范围和加速度。

3.滑块行程：滑块的行程决定了机构能够移动的距离，需要根据应用需求来确定。

4.滑块速度：滑块的速度取决于曲柄的转速和连杆长度，需要根据工作条件来设计。

5.滑块加速度：滑块的加速度取决于曲柄的角加速度和连杆长度，需要确保加速度在可接受范围内。

6.润滑和磨损：在设计时，需要考虑机构的润滑条件，以减少磨损和延长使用寿命。

7.强度和刚度：机构各部件的材料和尺寸需要满足强度和刚度的要求，以确保在运行过程中的可靠性。

8.制造和维护：设计时需要考虑制造成本和维护的便捷性。

在设计对心曲柄滑块机构时，可以使用机械设计软件进行模拟和分析，以确保设计的合理性和实用性。

侧型芯滑块加工工艺设计

侧型芯滑块是模具中常见的零部件，其加工工艺设计通常包括以下几个步骤：
1. 工艺规划：
-确定侧型芯滑块的设计图纸和加工要求，包括尺寸、材料、表面要求等。

-完善加工工艺流程，确定加工顺序和方法。

2. 材料准备：
-根据设计要求选择合适的材料，通常为工具钢或其他特殊合金钢。

-对材料进行切割、锻造或锯割等预处理工艺，将其切割成符合加工要求的原料坯料。

3. 加工工艺设计：
-粗加工：使用车床、铣床等机械设备对原料坯料进行粗加工，将其初步成型。

-热处理：对粗加工后的零件进行热处理，提高材料硬度和耐磨性。

-精密加工：使用CNC加工中心、电火花加工机等设备进行精密加工，如镗孔、铣削、车削等。

4. 表面处理：
-研磨抛光：对加工后的侧型芯滑块进行表面研磨和抛光，提高表面
光洁度和精度。

-镀层处理：根据需要进行镀铬、镀镍等表面处理，提高耐腐蚀性和外观质量。

5. 装配调试：
-将加工好的侧型芯滑块与其他模具零部件进行装配，进行调试和检验。

-确保侧型芯滑块在模具中的功能和配合精度符合要求。

6. 质量控制：
-在每个加工环节都要进行质量控制和检测，确保加工质量符合设计要求。

-对成品进行最终的尺寸检验、外观检查等质量检测工作。

7. 文件归档：
-将侧型芯滑块的加工工艺流程、质量检测报告等相关文件整理归档，以备日后查阅和参考。

以上是一个简要的侧型芯滑块加工工艺设计的步骤，具体的加工工艺设计还需要根据实际情况进行详细制定和调整。

滑块结构设计大全解读

倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用，使斜撑梢与滑块产生相对运动趋势，使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α+2°～3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作，使拔块与滑块产生相对运动趋势，拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式，使之脱离倒勾。

如下图所示：上图中：β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2～3mm(S为滑块需要水平运动距离；T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM；H为拔块在滑块内的垂直距离)C为止动面，所以拨块形式一般不须装止动块。

(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位，通常称此机构为止动块或后跟块。

常见的锁紧方式如下图：五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定，不同的成品对滑块入子的连接方式可能不同，具体入子的连接方式大致如下:简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。

注塑模具滑块设计要点

注塑模具滑块设计要点
以下是 9 条关于注塑模具滑块设计要点：
1. 嘿，你知道吗？注塑模具滑块设计，尺寸可太关键啦！就好比给人做衣服，尺寸不合适能好看吗？比如设计一个手机壳的滑块，尺寸精准才能完美贴合呀！
2. 哎呀呀，滑块的结构合理性那真是不能忽视呀！这就像搭积木，结构不合理怎么能稳定呢？像设计一个复杂形状产品的滑块，结构稳了才能顺利工作呀！
3. 喂喂喂，别忘了考虑滑块的运动顺畅性啊！这就好像跑步，要是磕磕绊绊还怎么跑快？比如模具里的一个小滑块，如果运动不顺畅，那可就麻烦大啦！
4. 嗨呀，注塑模具滑块设计，材料选择重要得很呐！这就跟选食材做饭一个道理，不好的材料能做出美味佳肴吗？一个高质量的滑块，材料得过关呀！
5. 嘿哟，滑块的导向设计那可是不能马马虎虎的呀！这就像给车指引方向，没有好的导向能走对路吗？像设计那种精密仪器的滑块，导向可得精确呀！
6. 哇塞，注塑模具滑块的定位精准度一定要保证呀！这跟射击打靶一样，不准怎么行？设计一个要求极高的塑料制品滑块，定位精准才能达标呀！
7. 呀嘿，滑块的固定方式可不能随便呀！这就像盖房子打地基，不牢固能行吗？比如一个大型模具的滑块，固定好了才安全呀！
8. 哦哟，要注意滑块与模具其他部分的配合呀！这就像团队合作，配合不好怎么成功？设计一个整体模具，滑块和其他部分配合完美才行呀！
9. 最后啊，注塑模具滑块设计真的要方方面面都考虑到呀，每个要点都马虎不得呀！要不然后果不堪设想，那可真是会让人欲哭无泪呀！咱可得认真对待呀！。
