低压电缆分支箱技术标准

合集下载

kV低压电缆配电箱技术条件

kV低压电缆配电箱技术条件

低压电缆分支箱通用技术条件一、技术标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB4208-93 外壳防护等级 (IP代码 )低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备低压开关设备和控制设备低压断路器低压成套开关设备和控制设备第五部分:对户外公共场所的成套设备---动力配电网用电缆分线箱(CDC S)的特殊要求二、使用环境条件1.海拔高度:≤1000m。

2.年最高气温:+40℃(24h平均值不超过35℃)。

3.年最低气温:-25℃。

4.环境湿度:月相对湿度平均值不大于90%,日相对湿度平均值不大于95%。

5.污秽区: C级污秽区,6.地震烈度:度,水平加速度0.15g。

7.风速 : 不超过34m/S。

8.安装地点/倾斜度:户外或户内 / 倾斜度不大于3℃。

9.日照强度:cm2。

10.特殊情况另行议定。

三、技术要求1、设备名称、规格设备名称 :非金属外壳母线封闭型配电箱。

设备规格外壳采用SMC(玻璃纤维增强聚脂)环保绝缘材料。

环网型:主环网进、出线断路器及主母线长期工作电流≥400A,断路器2个馈线断路器1-4个,产品序号按馈线断路器数量。

终端型:进线断路器及主母线长期工作电流(200-400)A,断路器1个馈线断路器3-5个,产品序号按馈线断路器数量。

接地运行方式公网配电范围 TN-C 系统,母线系统采用三相四线制。

2技术参数额定电压: kV。

2.2额定电流:400A。

额定频率:50Hz。

外壳参数2.4.1外壳防护等级:≥IP34D。

2.4.2外壳采用SMC(玻璃纤维增强聚脂)复合绝缘材料热压(不低于200T压力)成型技术制造。

2.4.3 SMC(玻璃纤维增强聚脂)物理性能指标及测试数据满足下列要求――冲击强度≥60KJ/M2――弯曲强度≥150 Mpa――工频介电强度(90o变压器油,连续升压法)≥ MV/m――介电损耗因数tgδ(1MHz)≤――相对介电常数(1MHz)≤――耐电弧≥180 S――耐漏电起痕性600 V――体积电阻率>Ωm――阻燃性FV0――箱体材料热变形温度≥200℃2.4.4壳体模压单机板机械化成型性能满足下列要求:――抗拉强度>59Mpa――巴氏硬度> 30――弯曲强度>78MPa――吸水率<%――弯曲弹性模量5900 MPa3、空气断路器参数和要求 :――额定电压。

0.4kV电缆分支箱技术规范书

0.4kV电缆分支箱技术规范书

电缆分接箱技术规范书二○一一年二月I、货物需求一览表II、技术规范书1 范围本技术规范规定了电缆分接箱的使用条件、主要技术参数、功能设计、结构、性能、安装和试验等方面的技术要求。

本技术规范适用于江苏省电力公司所需的电缆分接箱。

本技术规范提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,设备生产厂家应提供符合本技术规范、国家标准、电力行业标准以及国际标准的优质产品。

本技术规范所使用的标准与设备生产厂家所执行的标准不一致时,按较高标准执行。

2 规范性引用文件供货方应使用最新颁布执行的国家标准、行业标准和IEC标准,在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款,供货方所提供的产品性能应达到优等品的标准。

下列标准所包含的有关条文,通过引用而构成为本技术条件的条文。

所有标准都会被修订,使用本技术条件的各方应探讨采用下列标准最新版本的可能性。

GB 7251 低压成套开关设备和控制设备GB 4720 低压电器电控设备3 使用环境条件海拔高度1000 m最高环境温度+ 45 ℃最低环境温度-25 ℃日照强度cm2 (风速:0.5m/s)最大日温差25K户内相对湿度:日平均值≤95%,月平均值≤90%最大风速35m/s(注:风速是指离地面10m高度的10min平均风速)荷载同时有10mm覆冰和17.5m/s的风速耐地震能力地面水平加速度0.2g;垂直加速度0.1g同时作用。

采用共振、正弦、拍波试验方法;激振5次,每次5波,每次间隔2s。

安全系数不小于。

系统额定频率:50Hz4 技术参数及要求额定电压:kV额定频率:50 Hz额定电流:a. 进线回路:≥T400A~630Ab. 出线回路≥T100A~400Ac. 母线:铜排≥TMY-60×6 mm2温升:主回路在额定电流和额定频率下的温升,除应遵守GB/T 1102-99的规定外,柜内各组件的温升值不得超过该组件的相应标准的规定,可触及的外壳和盖板的温升不得超过30K。

低压电缆分支箱技术规范标准[详]

低压电缆分支箱技术规范标准[详]

DFW-0.4kV低压电缆分接箱概况:DFW-0.4kV低压电缆分接箱是城网电缆化改造的配套设备,它可装设于户外、户或埋地的场所,可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来,起到分接、分支、中继或转换作用,为电缆网络化提供极大的方便。

主要特点:采用预制型电缆插器件,具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。

电缆接插器件品种多样,规格齐全,配成系列:2.使用条件2.1海拔高度 1000m2.2最高环境温度 +452.3 最低环境温度 -252.4 日照强度 0.1W/cm(风速:0.5m/s)2.5 最大日温差 25K2.6 户相对湿度:日平均值≤95%,月平均值≤90%2.7 最大风速 35m/s2.8 荷载同时有10mm覆冰和17.5m/s的风速3.产品描述3.1产品构成的描述及结构特点(结构概要说明):产品符合标准:GB7251.5-2008安装类型:户外型;主母线技术参数:In=600A~200A,Icw=15kA;Ue=380V,Ui=660V;运行频率: 50Hz;防护等级: IP44;1)产品型号及名称 DFW 低压电缆分线箱2)提供图纸及编号:试样装配图 3ZRD.677.601试样主电路图(需注明元件型号规格、各单元额定电流、母线规格及材质)见下图3.2主要结构数据a.开关电器及元件(型号规格、材料名称及牌号、生产厂)b.母线与绝缘导线(型号规格、材料名称及牌号、生产厂)c.结构特点:样机结构特点描述:该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。

外壳采用3.5mm厚玻璃纤维增强聚酯材料制成,防腐蚀性能高。

箱壳分本体和底座两个部分,箱门开启角度大于90度,启闭灵活,门上有专用门锁,箱顶有防雨雨檐,箱门与箱体之间有防水胶条,防护等级高。

熔断器式隔离开关操作手柄与带电部件隔离,操作安全。

进出线方式为下进下出,水平母排位于箱体背部,N和PE排位于箱体底部,电缆挂接方便。

低压电缆分支箱安装标准化作业指导书

低压电缆分支箱安装标准化作业指导书

ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准Q/XXX XXXXX—XXXX低压电缆分支箱安装(更换)标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识(送审讨论稿)(本稿完成日期:)XXXX - XX - XX发布XXXX - XX - XX实施发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 人员要求 (1)4 作业前准备 (2)现场勘察及手续办理 (2)备品备件与材料 (2)工器具及仪器仪表 (2)技术资料 (3)安装前设备设施状态 (3)5 危险源点分析预控 (3)6 作业流程图 (4)7 作业阶段 (4)开工 (4)安装阶段 (5)8 作业结束 (7)收工会 (7)安装记录 (7)验收记录 (7)附录A(规范性附录)低压电缆分支箱安装(更换)现场标准化作业指导卡 (8)前言本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。

制定本标准化作业指导书的目的是加强对低压电缆分支箱安装(更换)全过程控制,体现对设备及人员行为的全过程管理,保证现场作业过程的安全和质量,优化作业方案,提高效率,降低成本。

本标准化作业指导书由江苏省电力公司标准化委员会提出。

本标准化作业指导书由公司生产技术部负责起草。

主要起草人:高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人:吴浩然批准人:薛祥本标准化作业指导书由公司生产技术部归口并负责解释。

低压电缆分支箱安装(更换)标准化作业指导书1 范围本标准化作业指导书规定了低压电缆分支箱安装(更换)现场标准化作业的安装前准备、安装流程图、安装程序与作业标准和验收等要求。

本标准化作业指导书适用于江苏省电力公司系统低压电缆分支箱安装(更换)标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅所注日期的版本适用于本文件。

低压电缆分支箱技术规范

低压电缆分支箱技术规范

低压电缆分支箱技术规范目录1 规范性引用文件 ..................................................................... ..................................... 1 2 技术参数及要求 ..................................................................... ..................................... 1 3 标准技术参数 ..................................................................... ........................................ 3 4 使用环境条件表 ..................................................................... ..................................... 4 5 试验 ..................................................................... (5)低压电缆分支箱技术规范1 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件,仅注日期的版本适用于本文件。

凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。

GB 7251 低压成套开关设备和控制设备GB 14048 低压开关设备和控制设备GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB 50150 电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级(IP代码)GB/T 16935.1 低压系统内设备的绝缘配合GB/T2681 电工成套装置中的导线颜色GB5585.2 电工用铜、铝及其母线第二部分:铜母线GB 4720 低压电器电控设备IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导则2 技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术规范专用部分的技术参数特性表。

低压电缆分支箱技术规范

低压电缆分支箱技术规范

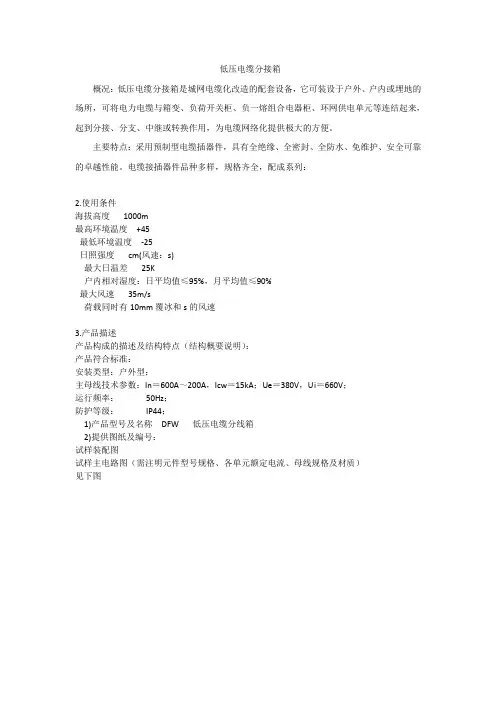

低压电缆分接箱概况:低压电缆分接箱是城网电缆化改造的配套设备,它可装设于户外、户内或埋地的场所,可将电力电缆与箱变、负荷开关柜、负一熔组合电器柜、环网供电单元等连结起来,起到分接、分支、中继或转换作用,为电缆网络化提供极大的方便。

主要特点:采用预制型电缆插器件,具有全绝缘、全密封、全防水、免维护、安全可靠的卓越性能。

电缆接插器件品种多样,规格齐全,配成系列:2.使用条件海拔高度1000m最高环境温度+45最低环境温度-25日照强度cm(风速:s)最大日温差25K户内相对湿度:日平均值≤95%,月平均值≤90%最大风速35m/s荷载同时有10mm覆冰和s的风速3.产品描述产品构成的描述及结构特点(结构概要说明):产品符合标准:安装类型:户外型;主母线技术参数:In=600A~200A,Icw=15kA;Ue=380V,Ui=660V;运行频率:50Hz;防护等级:IP44;1)产品型号及名称DFW 低压电缆分线箱2)提供图纸及编号:试样装配图试样主电路图(需注明元件型号规格、各单元额定电流、母线规格及材质)见下图主要结构数据a.b.c.结构特点:样机结构特点描述:该产品由壳体、母排、熔断器式隔离开关、熔断器等组成。

外壳采用厚玻璃纤维增强聚酯材料制成,防腐蚀性能高。

箱壳分本体和底座两个部分,箱门开启角度大于90度,启闭灵活,门上有专用门锁,箱顶有防雨雨檐,箱门与箱体之间有防水胶条,防护等级高。

熔断器式隔离开关操作手柄与带电部件隔离,操作安全。

进出线方式为下进下出,水平母排位于箱体背部,N和PE排位于箱体底部,电缆挂接方便。

样机操作方式:正面手动操作;样机安装方式:垂直落地安装;样机接线方式:固定连接;保护接地措施:箱壳完全绝缘样机外形尺寸:柜宽600mm ;柜深320mm,柜高1140mm ;防腐蚀:该产品壳体、安装支架、安装底板和门铰链全部采用复合绝缘材料,母线采用铜镀锡。

母线绝缘支撑件之间最大距离:560mm产品的设计和制造有各种质量体系保证,由国家指定机构进行产品试验,并出具权威证明。

最新0.4kV低压电缆分接箱技术参数规章制度及技术协议模板

最新0.4kV低压电缆分接箱技术参数规章制度及技术协议模板

xxxx公司xxxx工程0.4kV低压电缆分支箱技术规范书及技术协议模板甲方:乙方:设计方:20xx年x月目录1总则 (1)2工作范围 (1)2.1工程概况 (1)2.2 范围和界限 (2)2.3 服务范围 (2)3应遵循的主要标准 (2)4 技术要求 (3)4.1正常使用条件 (3)4.2 特殊使用条件 (4)5.技术参数 (4)6.低压电缆分支箱的结构及内附设备要求 (5)7.试验方法 (7)8 产品对环境的影响 (7)9 企业VI标识 (9)10技术文件要求 (7)10.1一般要求 (7)10.2设计联络 (8)11 监造、包装、运输、安装及质量保证 (9)11.1监造 (9)11.2包装 (9)11.3 运输 (9)11.4 安装指导 (9)11.5 质量保证 (9)1总则1.1 本技术协议及规范适用于XXXX工程项目工程0.4kV低压电缆分支箱,它提出该设备本体及附属设备的技术要求。

主要包括该设备本体及附属设备的规格、技术要求、结构、性能、试验、包装、运输等方面的内容。

1.2 本技术协议提出的是最低限度的技术要求。

凡本技术协议中未规定,但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文,我公司按相应标准的条文进行设备设计、制造、试验和安装。

对国家有关安全、环保等强制性标准,必须满足其要求。

1.3 如果我公司没有以书面形式对本技术协议的条文提出异议,则意味着我公司提供的设备符合本技术文件的要求。

1.4 本技术协议所使用的标准如遇与所执行的标准不一致时,按较高标准执行。

1.5 本技术协议经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等的法律效力。

1.6 本技术协议未尽事宜,由买、卖双方协商确定。

1.7 我公司在技术协议中应如实反映产品与本技术文件的技术差异。

1.8 我公司在技术部分按本技术协议的要求如实详细的填写设备的标准配置表。

1.9 我公司充分理解本技术协议并按技术文件的具体条款、格式要求填写技术文件。

014-低压电缆分支箱安装(更换)标准化作业指导书资料

014-低压电缆分支箱安装(更换)标准化作业指导书资料

ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准Q/XXX XXXXX—XXXX低压电缆分支箱安装(更换)标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识(送审讨论稿)(本稿完成日期:2012.7.21)XXXX-XX-XX发布XXXX-XX-XX实施目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 人员要求 (1)4 作业前准备 (2)4.1 现场勘察及手续办理 (2)4.2 备品备件与材料 (2)4.3 工器具及仪器仪表 (2)4.4 技术资料 (3)4.5 安装前设备设施状态 (3)5 危险源点分析预控 (3)6 作业流程图 (4)7 作业阶段 (4)7.1 开工 (4)7.2 安装阶段 (5)8 作业结束 (7)8.1 收工会 (7)8.2 安装记录 (7)8.3 验收记录 (7)附录A(规范性附录)低压电缆分支箱安装(更换)现场标准化作业指导卡 (8)前言本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。

制定本标准化作业指导书的目的是加强对低压电缆分支箱安装(更换)全过程控制,体现对设备及人员行为的全过程管理,保证现场作业过程的安全和质量,优化作业方案,提高效率,降低成本。

本标准化作业指导书由江苏省电力公司标准化委员会提出。

本标准化作业指导书由公司生产技术部负责起草。

主要起草人:高峰刘振江陈宇正王昊黄振勇徐亚军刘汉祥审核人:吴浩然批准人:薛祥本标准化作业指导书由公司生产技术部归口并负责解释。

低压电缆分支箱安装(更换)标准化作业指导书1 范围本标准化作业指导书规定了低压电缆分支箱安装(更换)现场标准化作业的安装前准备、安装流程图、安装程序与作业标准和验收等要求。

本标准化作业指导书适用于江苏省电力公司系统低压电缆分支箱安装(更换)标准化作业。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

电缆分支箱,AC400V,不带开关,三路,400A。挂墙式,SMC外壳,1进线,2路出线..

电缆分支箱,AC400V,不带开关,三路,400A。挂墙式,SMC外壳,1进线,2路出线..

国家电网公司湖北电网集中规模招标采购招标文件国网湖北公司配网标准化物资固化技术规范书0.4kV电缆分支箱,不带开关,三路, 400A。

挂墙式,SMC外壳,1进线,2路出线,母线系统挂接(15GH-500021587-00002)2014年4月低压电缆分支箱采购标准技术规范使用说明1. 本采购标准技术规范分为标准技术规范通用部分、标准技术规范专用部分以及本规范使用说明。

2. 采购标准技术规范通用部分原则上不需要设备招标人(项目单位)填写,更不允许随意更改。

如对其条款内容确实需要改动,项目单位应填写项目单位通用部分条款变更表并加盖该网、省公司物资部(招投标管理中心)公章及辅助说明文件随招标计划一起提交至招标文件审查会。

经标书审查同意后,对通用部分的修改形成项目单位通用部分条款变更表,放入专用部分,随招标文件同时发出并视为有效。

3. 采购标准技术规范专用部分分为标准技术参数、项目单位需求部分和投标人响应部分。

标准技术参数表中“标准参数值”栏是标准化参数,不允许项目单位和投标人改动。

项目单位对“标准参数值”栏的差异部分,应填写项目单位技术差异表,“投标人保证值”栏应由投标人认真逐项填写。

项目单位需求部分由项目单位填写,包括招标设备的工程概况和招标设备的使用条件。

对扩建工程,可以提出与原工程相适应的一次、二次及土建的接口要求。

投标人响应部分由投标人填写投标人技术参数偏差表,提供销售业绩、主要部件材料和其他要求提供的资料。

4. 投标人填写技术参数和性能要求响应表时,如与招标人要求有差异时,除填写技术偏差表外,必要时应提供相应试验报告。

5. 有关污秽、温度、海拔等需要修正的情况由项目单位提出并在专用部分的项目单位技术差异表中明确表示。

6. 采购标准技术规范的页面、标题等均为统一格式,不得随意更改。

3 / 23目 次低压电缆分支箱采购标准技术规范使用说明 (2)第1部分通用技术规范 (5)1 总则 (5)1.1 一般规定 (5)1.2 投标人应提供的资格文件 (5)1.3 适用范围 (5)1.4 对设计图纸、说明书和试验报告的要求 (5)1.5 标准和规范 (7)1.6 投标人必须提交的技术参数和信息 (7)1.7 备品备件 (7)1.8 安装、调试、性能试验、试运行和验收 (7)2 结构及其他要求 (7)2.1 低压电缆分支箱技术参数 (7)2.2 低压电缆分支箱主要技术要求 (8)3 技术服务、工厂检验和监造 (10)3.1 技术服务 (10)3.2 工厂检验和监造 (11)第2部分专用技术规范 (12)1 标准技术参数表 (12)2 项目需求部分 (13)2.1 图纸资料提交单位 (13)2.2 工程概况 (13)2.3 使用条件 (13)2.4 可选技术参数表 (14)2.5 项目单位技术差异表 (14)3 投标人提供信息 (15)3.1 投标人技术偏差表 (15)3.2 投标人应提供的其他资料 (16)5 / 23第1部分通用技术规范1 总则1.1 一般规定1.1.1 投标人应具备招标公告所要求的资质,具体资质要求详见招标文件的商务部分。

0.4kV低压电缆分支箱专用技术规范

0.4kV低压电缆分支箱专用技术规范

0.4kV低压电缆分支箱专用技术规范1标准技术参数1.1设备主要技术参数额定电压0.4kV额定频率50Hz额定电流≤630A分断能力50kA回路额定电流40A,63A,80A,100A,125A,160A,200A,250A,315A,400A,630A1.2低压电缆分支箱的结构及内附设备要求1.2.1箱体外壳由厚度为1.2-1.5mm的冷轧钢板制成(当用于户外安装时,箱体外壳由厚度为1. 5 -2. 0mm的不锈钢板制成,顶部带有防雨遮阳,并具有双层防水门),外壳经喷塑处理,支架经热镀锌处理。

1.2.2箱体表面应采用静电喷塑处理,附着力强,能达到防腐、防锈的作用。

采用经红外线辐射、划痕、冲撞和耐磨等测试的喷塑涂料,颜色根据具体工程环境确定。

1.2.3 箱体需考虑温升问题,通风孔的位置应不降低外壳的防护等级,防护等级需达IP34D。

1.2.4 箱体外壳有足够的强度和刚度,能承受元件短路时所产生的机械应力和电动力,同时不会因产品的搬运而影响其性能。

1.2.5户外箱体尺寸要求根据现场实际情况考虑。

1.2.6 箱体正面开门,门板上下装设两把统一磁性密码锁。

1.2.7,箱体内开关下缘离箱体进线处不能小于500mm;开关上缘离箱体进线处不能小于300mm;箱体内壁离电器设备安全距离应为100mm。

1.2.8 箱体正面外箱应有“南网公司”VI标识、“供电服务95598”、“有电危险”、“编号”字样;箱体门内应有该电缆分支箱主电路图及进出线编号[开关编号、地理编号(供至电缆门牌号或客户名称如:XX公司门前等)、导线线径、导线长度等]。

1.2.9 回路额定电流视电缆分支箱的配置而定,箱体颜色应协调统一。

1.2.10 母排须刷温度变色绝缘油漆或安装热缩绝缘套,零母排接线孔应与出线开关数量相同;以提高产品运行的可靠性。

1.2.11装在箱体中的各种元件应符合各自的有关标准,进出线空气开关采用塑壳开关(热磁脱扣),其分段能力根据实际工程计算短路电流确定。

电缆分接箱标准

电缆分接箱标准

电缆分接箱标准前言--任务来源,制定本标准的目的、意义,主要工作过程; 本标准是根据中电联1995─19 (2001-11-20)--说明与其他标准或其他文件的关系;本标准为首次制定。

主要根据《GB/T 11022─1999 高压开关设备和控制设备标准的共用技术要求》(等效采用IEC60694:1996《高压开关设备和控制设备标准的共用技术要求》)、《GB/T 12706.4─2002 额定电压1kV(Um=1.2kV)至35kV(Um=40.5kV)挤包绝缘电力电缆及其附件第4部分:额定电压6kV(Um=7.2kV)和35kV(Um=40.5kV)电缆附件试验要求》(等效采用IEC60502.4:1997《额定电压1kV(Um=1.2kV)至30kV(Um=36kV)挤包绝缘电力电缆及其附件第4部分:额定电压6kV(Um=7.2kV)和30kV(Um=36kV)电缆附件试验要求》) 和《JB 8144-1995 额定电压26/35kV及以下电力电缆附件基本技术要求》的有关基本规定而制定。

--本标准附录A、B、C、D是标准的附录,附录E、F是提示的附录; --本标准从2004年4月1日起实施;--本标准由电力行业电力电缆标准化技术委员会提出;--本标准的归口单位:电力行业电力电缆标准化技术委员会;--本标准起草单位:国家电网公司武汉高压研究所,==电力公司,==电力公司,==电气公司,==电器公司;--标准的主要起草人:1,2,3,4,5 --本标准2004年首次发布;--电力行业电力电缆标准化技术委员会负责本标准的解释。

额定电压10kV(Um=12kV)至35kV(Um=40.5kV)电缆分接箱1范围本标准规定了额定电压10kV(Um=12kV) up to 35kV(Um=40.5kV)电缆分接箱(以下简称分接箱)的产品分类、基本结构和技术要求、试验内容和方法、检验规则、标志、包装、运输、储存等的要求。

014-低压电缆分支箱安装(更换)标准化作业指导书

014-低压电缆分支箱安装(更换)标准化作业指导书

ICS点击此处添加ICS号点击此处添加中国标准文献分类号Q/江苏省电力公司企业标准Q/XXX XXXXX —XXXX低压电缆分支箱安装(更换)标准化作业指导书点击此处添加标准英文译名点击此处添加与国际标准一致性程度的标识(送审讨论稿)(本稿完成日期:2012.7.21 )XXXX - XX - XX 发布XXXX - XX - XX 实施前言.................................................................................................. I」…1 范围.............................................................................................. 1…2 规范性引用文件.................................................................................... •仁3 人员要求.......................................................................................... 1…4 作业前准备....................................................................................... 2..4.1 现场勘察及手续办理........................................................................... 2..4.2 备品备件与材料............................................................................... 2..4.3 工器具及仪器仪表.............................................................................. 2..4.4 技术资料..................................................................................... 3..4.5 安装前设备设施状态 (3)5 危险源点分析预控................................................................................. 3..6 作业流程图....................................................................................... 4..7 作业阶段.......................................................................................... 4..7.1 开工.......................................................................................... 4..7.2 安装阶段..................................................................................... 5..8 作业结束......................................................................................... 7...8.1 收工会....................................................................................... 7...8.2 安装记录...................................................................................... 7..8.3 验收记录..................................................................................... 7..附录A (规范性附录)低压电缆分支箱安装(更换)现场标准化作业指导卡 (8)本标准化作业指导书是为规范江苏省电力公司低压电缆分支箱安装(更换)安装现场标准化作业而制定。

电缆分支箱技术条件XLW

电缆分支箱技术条件XLW

XXXX 电气设备有限公司电缆分支箱技术条件编 制: 制造部 审 核: 批 准: 发 放 号: 发 布 日 期: 2014.4.01 实 施 日 期: 2014.4.01 控 制 状 受控 非受XLW型电缆分支箱1 范围本标准规定了XLW型电缆分支箱的命名与基本参数、要求、试验方法、检验规则、标志、包装、运输、贮存等。

本标准适用于交流50Hz、额定电压380/220V及以下系统中作电缆分支用的XLW 电缆分支箱,其最大总输入电流不超过630A。

2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。

本标准出版时,所示版本均为有效。

所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 191 包装储运图示标志GB/T 2681 电工成套装置中的电线颜色GB/T 2900.18 电工术语低压电器GB/T 4025 指示灯和按扭的颜色GB/T 4942.2 低压电器外壳防护等级GB 7251 低压成套开关设备GB/T 9466 低压成套开关设备基本试验方法3 定义本标准采用的定义符合GB/T 2900.18和GB/T 72514 命名与基本参数4.1 命名电缆分支箱4.2 基本参数4.2.1额定电压380V4.2.2 额定绝缘电压660V4.2.3 额定电流630A5 正常使用条件5.1 周围空气温度不超过+40℃,并且24h内平均温度不超过+35℃,周围空气温度不低于-5℃。

5.2 空气清洁。

相对湿度在最高温度为+40℃时不超过50%,温度较低时允许有较高的相对湿度,例如+20℃时为90%。

但应考虑到由于温度的变化,可能偶然地产生的适度凝露。

5.3 安装地点的海拔高度不超过2000m 。

6 要求6.1 一般要求6.6.1 分支箱外壳采用不锈钢(2mm厚304号不锈钢板),箱体、门体材料厚度均不应小于2mm。

6.6.2 不锈钢箱外表应抛光处理,使之不留焊痕;铝合金箱外表应涂塑处理。

低压电缆分支箱技术规范

低压电缆分支箱技术规范

低压电缆分支箱技术标准目录1标准性引用文件 (1)2技术参数及要求 (1)3标准技术参数 (3)4使用环境条件表 (4)5试验 (5)低压电缆分支箱技术标准1标准性引用文件以下文件对于本文件的应用是必不可少的。

但凡注日期的引用文件,仅注日期的版本适用于本文件。

但凡不注日期的引用文件,其最新版本〔包括所有的修改单〕适用于本文件。

GB 7251 低压成套开关设备和控制设备GB 14048 低压开关设备和控制设备GB/Z 18859 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导那么GB/T 20641 低压成套开关设备和控制设备空壳体的一般要求GB 50150 电气装置安装工程电气设备交接试验标准GB 4208 外壳防护等级〔IP代码〕GB/T 16935.1 低压系统内设备的绝缘配合GB/T2681 电工成套装置中的导线颜色GB5585.2 电工用铜、铝及其母线第二局部:铜母线GB 4720 低压电器电控设备IEC 61641 封闭式低压成套开关设备和控制设备在内部故障引起电弧情况下的试验导那么2技术参数及要求2.1 电缆分支箱技术参数电缆分支箱技术参数见技术标准专用局部的技术参数特性表。

2.2 通用要求2.2.1 电缆分支箱采用元件模块拼装、框架组装结构,母线及馈出均绝缘封闭。

可采用五种结构型式:进线采用绝缘封闭的隔离开关,出线采用塑壳断路器;进线采用绝缘封闭的隔离开关,出线采用刀熔开关;进线采用条形隔离开关,出线采用条形开关〔带熔断器保护〕;进线不带开关,出线采用刀熔开关;进出线均不配置开关。

2.2.2 母线系统〔1〕采用采用矩形母线,材质为T2电工铜。

并采用不同相色热缩套管做绝缘处理。

热缩套管不得开裂和起皱,母线接头处用热缩绝缘盒封闭。

绝缘热缩护套材料应具备阻燃、防腐、抗老化的要求,老化寿命不小于30年,具体试验方法和要求参照GB/T 2951.14中规定执行。

〔2〕铜排截面的选择应保证能够耐受IEC60298中推荐的额定短时耐受和峰值耐受电流的要求,N相〔L0〕母线与三相母线规格相同,PE排截面不低于相排截面的1/2。

电缆分支箱技术规范

电缆分支箱技术规范

1遵循的主要标准如下:GB3804—2004 《3.6~40.5kV高压交流负荷开关》GB/T11022—1999 《高压开关设备和控制设备标准的共用技术要求》SD/T318—1989 《开闭所闭锁装置技术条件》DL/T728-2000 《气体绝缘金属封闭开关设备订货技术导则》DL/T539—1993 《户内交流开闭所和元部件凝露及污秽试验技术条件》 DL/T593—1996 《高压开关设备的共用订货技术导则》DL/T404—1997 《户内交流高压开关柜订货技术条件》DL/T555-2004 《气体绝缘金属封闭开关设备现场耐压及绝缘试验导则》符合IEC60502标准第四部分:额定电压6-30 kV电缆附件试验要求符合IEC968标准:1.8/3 kV—18/30 kV额定电压电缆短路温度限制的确定原则符合国际GB11033标准:电压26/35 kV级以下电力电缆附件基本技术要求其他相关技术要求2 使用环境条件2.1周围空气温度最高温度:+40℃最低温度:- 15℃日温差: 15K2.2海拔高度:不大于1000m2.3户内环境湿度(相对湿度)日平均不大于95%,月平均不大于90%2.4地震烈度8度水平加速度:0.15g2.5环境污秽等级:Ⅱ级3技术参数和要求3.1开关设备技术参数按表3.1要求表3.1开关设备技术参数3.2 主要结构及组合方式3.2.1电缆分支箱由外壳箱体、单元拼接式(每个开关柜一次设备共一个气室)或共箱式(各开关柜一次设备共一个气室)开关柜组成。

开关柜SF6气室采用304不锈钢。

3.2.2进出线开关选用手动操作的二工位负荷开关。

3.2.3每单元间隔具备独立电缆小室。

电缆端头安装感应电流的传感器。

每个进出线单元间隔安装高压带电显示装置。

3.3箱体3.3.1外壳箱体必须是采用厚度2mm或以上304不锈钢板加静电喷涂壳体,耐腐蚀,满足环保要求,统一军绿色,至少15年不退色。

3.3.2箱体保证工作人员的安全,且便于运行、维护、检查、监视、检修和试验。

低压电缆分接箱技术规范

低压电缆分接箱技术规范

_____________10kV 工程低压电缆分支箱技术规范书_____年___月目录1、总则2、引用标准3、使用条件4、技术要求5、质量保证和试验6、包装、运输和储存7、验收附图:低压分支箱系统图1 总则1.1 本设备技术规范书适用于户外防雨/户内电缆分接箱。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和工业标准的优质产品。

1.3 如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备完全符合本规范书的要求。

如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。

1.4本设备技术规范书所使用的标准如遇于卖方所执行的标准不一致时,按较高标准执行。

1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,于合同正文具有同等的法律效力。

1.6本设备技术规范书未尽事宜,由买卖双方协商确定。

1.7买方所指定产品厂家的元器件质量由卖方负责.2.引用标准GB7251-1997《低压成套开关设备和控制设备》DT/T620-1997 《交流电气装置的过电压保护和绝缘配合》DL/T621-1997《交流电气装置的接地》IEC439-1《低压成套开关设备和控制设备》GB9466-88《低压成套开关设备基本试验方法》GB4208-93 《外壳防护等级(IP代码)》GB1497—85 《低压电器基本标准》GB/T14048.1—1993 《低压开关设备和控制设备总则》GB 5589.2 《电缆附件试验方法恒压负荷循环试验》GB 11032 《交流无间隙金属氧化物避雷器》GB 50150-94《电气装置安装工程电气设备交接试验标准》GB/T12706-2002 《额定电压1kV(Um=1.2kV)到35kV(Um=40.5kV)挤包绝缘电力电缆及附件》DL/T596-1996 《电气设备预防性试验规程》JB/T 8138.1 《电缆附件试验方法直流电压试验》JB/T 8138.3 《电缆附件试验方法局部放电测量》在上述标准中,优先采用中华人民共和国国家标准、有关部颁标准及水利电力行业标准。

0.4kV低压电缆配电箱技术条件

0.4kV低压电缆配电箱技术条件

0.4kV低压电缆分支箱通用技术条件一、技术标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB4208-93 外壳防护等级 (IP代码 )GB7251.1-2005 低压成套开关设备和控制设备第一部分:型式试验和部分型式试验成套设备GB14048.2-2001 低压开关设备和控制设备低压断路器GB7251.5-2005 低压成套开关设备和控制设备第五部分:对户外公共场所的成套设备---动力配电网用电缆分线箱(CDC S)的特殊要求二、使用环境条件1.海拔高度:≤1000m。

2.年最高气温:+40℃(24h平均值不超过35℃)。

3.年最低气温:-25℃。

4.环境湿度:月相对湿度平均值不大于90%,日相对湿度平均值不大于95%。

5.污秽区: C级污秽区,6.地震烈度:7.5度,水平加速度0.15g。

7.风速 : 不超过34m/S。

8.安装地点/倾斜度:户外或户内 / 倾斜度不大于3℃。

9.日照强度:0.1W/cm2。

10.特殊情况另行议定。

三、技术要求1、设备名称、规格设备名称 :非金属外壳母线封闭型0.4kV配电箱。

设备规格外壳采用SMC(玻璃纤维增强聚脂)环保绝缘材料。

环网型:主环网进、出线断路器及主母线长期工作电流≥400A,断路器2个馈线断路器1-4个,产品序号按馈线断路器数量。

终端型:进线断路器及主母线长期工作电流(200-400)A,断路器1个馈线断路器3-5个,产品序号按馈线断路器数量。

接地运行方式公网配电范围 TN-C 系统,母线系统采用三相四线制。

2技术参数2.1额定电压:0.4 kV。

2.2额定电流:400A。

2.3额定频率:50Hz。

2.4外壳参数2.4.1外壳防护等级:≥IP34D。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

低压电缆分支箱技术标准1 范围本技术标准适用于重庆供电局低压电缆分支箱的招标通用订货,是相关设备通用订货合同的技术条款。

2 采用标准GB 7251.1-2005 《低压成套开关设备和控制设备》第1 部分低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备GB 7251.5-2008 《低压成套开关设备和控制设备》第5 部分对公用电网动力配电成套设备的特殊要求GB 4208—93 《外壳防护等级(IP代码)》GB 14048.1-2006 《低压开关设备和控制设备》第1部分总则GB 14048.3-2008 《低压开关设备和控制设备》第3部分开关,隔离器,隔离开关及熔断器组合电器GB 13539.1-2008 《低压熔断器》第1部分基本要求GB 13539.2-2008 《低压熔断器》第2部分专职人员使用熔断器在用户方同意时可以使用其他性能更高的标准。

行业标准中已对产品质量分等作出规定的条款,供货方所提供的产品性能应达到优等品的标准。

当以上标准中的条款与本技术条件发生偏差时,应以本技术条件为准。

3 设备规范3.1 设备名称:低压电缆分支箱3.2 设备规格:一进二出3.3 使用环境条件3.3.1 海拔高度:≤1000m3.3.2 环境温度: -25℃~ +40℃最高年平均气温20℃最高日平均气温30℃3.3.3 相对湿度:≤90%(25℃)3.3.4 抗震能力:地面水平加速度 0.3g地面垂直加速度 0.15g同时作用持续三个正弦波安全系数 1.673.3.5 最大日温差: 25℃3.3.6 日照强度: 0.1W/cm2 (风速0.5m/s时)3.3.7 最大覆冰厚度: 10mm3.3.8 最大风速:≤35m/s3.3.9 安装位置:户外3.3.10 污染等级: 3级3.4 使用运行条件3.4.1 额定电压: 400V3.4.2 额定绝缘电压: 660V3.4.3 额定频率: 50Hz3.4.4 防护等级: IP443.4.5 额定冲击耐受电压 8000V3.4.6 电气间距>10mm3.4.7 爬电距离>12 .5mm3.4.8 材料组别 IIIa3.4.9 触电防护类别:II3.4.10 主母排(水平母排)额定电流630A。

额定短时耐受电流和额定峰值耐受电流:10KA/17KA;3.5 熔断器式条形隔离开关主要技术要求3.5.1 进线开关壳架等级额定电流: 630A3.5.2 出线开关壳架等级额定电流: 250A3.5.3 额定工作电压: 400V3.5.4 额定绝缘电压: 1000V3.5.5 额定冲击耐受电压: 12000V3.5.6 额定短路耐受电流: 10KA,1S3.5.7 极数: 3极3.5.8 极限分断能力:Ipk≥30kA3.5.9 设计使用年限: 25年3.5.10 安装方式:固定式3.5.11 低压电气元件生产厂必须通过国家“3C”强制性认证。

3.6 复合材料性能3.6.1 材料名称: 选用无卤素,无有害杂质高强度复合SMC材料,3.6.2 符合国家有关标准3.6.3 颜色:RAL 7035(pebble grey 卵石灰)3.6.4 机械强度和热力性能等要求3.6.4.1 SMC物理性能指标及测试数据满足下面的要求:3.6.4.2 SMC模压单板机械化成型性能满足下列要求:抗拉强度>59 MPa巴氏硬度>30弯曲强度>78 MPa吸水率<1.0%弯曲弹性模量5900 MPa3.7 低压电缆分支箱成套设备主要元件技术要求3.7.1 低压电缆分支箱应为元件模块组装、框架组装结构,每路进线开关选用触刀,实现隔离及负荷开关功能。

每路出线熔断器隔离开关选用熔断器,具有隔离,熔断保护和负荷开关功能。

出线按照三熔断器配置(熔断器额定电流默认值为250A,具体见订货要求),在母线上固定或搭挂。

3.7.2 母线选用便于安装模块式熔断器式隔离开关,并绝缘封闭,防护等级需达到IP20。

柜内的母线起到固定作用,须用紫铜。

相序的排列是从上到下A相、B相、C相,并有相色标志。

导体、主母线及支线均采用矩形母线。

导体须满足额定短时和峰值耐受电流的要求。

母线与N线在深度方向通过专用的高强度绝缘支撑件分出前后顺序。

并配置PE 接线端子或母线。

3.7.3 所配竖排熔断器隔离开关低压熔断器隔离开关选用欧式模块结构, 开关分开后,保证故障点完全从基体上脱开,具有明显断开点。

:开关可以直接插拔或挂接在母排上,不需要在母排上打孔即可安装,方便施工和维修。

开关触头需要采用高性能材质,开口采用高强度弹簧钢,保证频繁操作的夹紧力及良好导电性能。

3.7.4 熔断器隔离开关需要实现带负荷测量功能,方便维修,故障排除。

3.7.5 熔断器开关所用复合材料要求使用高耐热性能,阻燃型,无卤素等有害杂质高性能材质。

选用进口产品,插拔式结构,可方便的在母排上增加或减少模块,以方便增容。

3.7.6 厂家配备电缆与条形开关连接的专用端子,不需额外加装电缆端子即可与电缆连接,载流量不低于相应规格电缆载流量,且满足动热稳定要求。

分支箱底部应配置固定电缆卡具。

3.7.7 成套箱体底座配置应与现场施工配合。

直埋底座(950mm)埋入地面的深度至少要在400mm以上。

埋入地上部分需要可以前面板单独拆卸,保证维修施工方便。

底座侧向要有预留的封闭的侧出线口,作为临时电源供电用或者维修用。

底座内部要设计多个安装高度,优先采用插槽结构,满足不同电缆和电缆固定高度的需要。

底座侧面需要预留有侧出线口,方便临时侧出线需要。

3.7.8 箱体顶部要按照实际元件发热情况和安装场合在箱体顶盖位子增加隐避式散热孔,并保证不降低成套设备的防护等级。

3.7.9 熔断器采用经过国家CCC认证的熔断器,配置备品熔断器的数量和型号由需方提出,商务合同确定。

熔断器要求采用前面板带指示器的产品,保证不分闸情况下可以直观判断熔断器的状态。

熔断器为NT标准gG系列熔断器,额定电压500V,要求保护动作误差在±10%以内。

3.7.10 低压电缆分支箱成套及主要元器件开关及熔断器均需要通过国家强制认证试验,具有CCC资质,产品本体上需要粘贴CCC认证标识。

3.8 箱体部分主要技术要求3.8.1 低压电缆分支箱尺寸为:厚度320mm×宽度 785 (590)mm×高度850mm(基础层高度950mm),具体规格以商务合同为准。

3.8.2 分支箱地面安装,单面操作,进出线形式为下进下出的电缆接线形式,一般接线形式为一进四出(电缆截面70mm2、120 mm2 、185mm2 、240mm2 ),(通用订货可根据商务合同确定)每路开关下侧绝缘板正面,注明其路名或编号。

3.8.3 箱体防护等级为IP34D,底部用绝缘板封闭,电缆孔带变径胶圈,电缆由下部引入,电缆室有足够的空间以便安装电缆。

3.8.4 箱壳材料采用纤维增强型不饱和聚脂树脂材料(SMC)或不锈钢,不需喷涂,箱体厚度采用1.5MM不锈钢板,箱门厚度不超过2MM不锈钢板,焊接应牢固、可靠,焊缝无夹渣、咬边、气孔、夹渣等现象。

箱体外观平整均匀、无明显缺陷。

薄弱位置应增加加强筋,箱壳应有足够的机械强度,在起吊、运输、安装中不得变形或损伤。

3.8.5 箱顶盖应为屋脊式设计,坡顶3度设计,顶盖不应积水;箱门应密封防水;应设置不易被破坏、侵害的专用锁,箱体外无外露可拆卸的螺栓;门轴为暗装形式,箱门打开后应能大于90度,关好后,门柄旋过死点,锁舌同时上下插别。

3.8.6 箱体内部所有合成材料中金属嵌件轴向负荷的耐受能力需要通过强制认证试验,满足足够安装强度。

3.8.7 生产厂提供直埋式底座(无需水泥基础),整体高度950mm,方便现场安装和施工,开关底座复合材料要求抗热变形 >200℃。

基座的机械强度需要通过国家实验室认证,基座满足施加力后基座无断裂及防护等级符合要求;3.8.8 箱体应有安全可靠的防护性能每侧箱门外应至少设置一处明显国家标准的警告标志“电力符号”及文字“止步,有电危险”。

每侧箱门外右上角喷涂“报修电话:95598”,明显易见。

3.8.9 箱门内侧应装有产品铭牌,按标准表示出所规定的项目及制造厂售后服务电话号码。

3.8.10 低压电缆分支箱生产企业需要提供成套CCC证书,有效试验报告,实验报告中所列主要元气件需要与供货产品保持认证一致性。

4 试验4.1 强制认证试验项目依据GB7251.5-2008《低压成套开关设备和控制设备》第1及第5部分,试验项目包括:4.2 出厂试验每台配电箱出厂前均须经严格检查,并应向用户提供出厂试验报告,出厂试验应含以下项目:(1)一般检查;(2)机械、电气动作试验;(3)介电强度试验;(4)保护电路连续性检查;(5)可移开式部件互换性检查;(6)绝缘试验;(7)工频耐压试验。

4.3 到货检测4.3.1 甲方保留随时到厂抽检的权利;4.3.2 到货后甲方到现场随机抽取到货设备,按照国家检测标准和订货技术条件进行检验,每批次每100台抽检1台(不足100台时视同100台)。

5 应提供技术文件应随低压电缆分支装箱提供装箱文件包括,但不仅限于以下:资料清单、出厂检验报告、产品合格证,使用说明书(含额定电气参数、使用条件、一次方案图、结构尺寸、安装尺寸及操作要求和维修要求等)、电气原理图、接线图和专用工具清单、备品备件、随机附件。

成套产品及主要元件CCC认证数码标识需要粘贴于显著位置,印刷在产品铭牌上需要提供国家认证产品模压批准证书。

6 包装运输要求产品运输中不允许碰撞,如附件零部件放入包装箱时,应有相应的防潮措施,不得在户外或阳光下存放。
