科技项目技术方案(烟气余热回收)
焙烧炉烟气余热回收及利用技术
2023年 5月下 世界有色金属17冶金冶炼M etallurgical smelting焙烧炉烟气余热回收及利用技术罗振勇（贵阳铝镁设计研究院有限公司，贵州 贵阳 ５５００８１）摘 要：本文介绍了一种氧化铝厂气态悬浮焙烧炉烟气余热回收以及将回收的烟气余热用于氧化铝生产的节能新技术。
本技术采用喷淋冷却塔对高温焙烧炉烟气进行喷淋冷却，通过直接换热方式，烟气中的水蒸汽释放其潜热，大部分热量回收进入喷淋循环水中。
升温后的循环水再与经过真空闪蒸后的蒸发原液进行热交换，使真空闪蒸后的原液温度升高，温度升高后的蒸发原液再返回进行真空闪蒸，最终蒸发原液浓度得到提高，降低了蒸发工段低压蒸汽消耗，节约了氧化铝生产的综合能耗。
本文对焙烧炉烟气余热回收及利用技术进行了热平衡计算和运营成本估算，分别从技术和经济角度分析了本技术应用于氧化铝生产企业的可行性。
关键词：焙烧炉；烟气余热；水蒸汽潜热；回收及利用中图分类号：Ｘ７０６ 文献标识码：Ａ 文章编号：１００２－５０６５（２０２３）１０－００１７－３The Recovery and Utilization of Waste Heat Technology for Calciner Flue GasLUO Zhen-yong（Ｇｕｉｙａｎｇ Ａｌｕｍｉｎｉｕｍ ａｎｄ Ｍａｇｎｅｓｉｕｍ Ｄｅｓｉｇｎ ａｎｄ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ Ｃｏ．，Ｌｔｄ．，Ｇｕｉｙａｎｇ ５５００８１，Ｃｈｉｎａ）Abstract: Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ａ ｎｅｗ ｅｎｅｒｇｙ ｓａｖｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｇａｓ ｓｕｓｐｅｎｓｉｏｎ ｃａｌｃｉｎｅｒ ｉｎ ａｌｕｍｉｎａ ｐｌａｎｔ， ｔｈｉｓ ｔｅｃｈｎｏｌｏｇｙ ｃａｎ ｒｅｃｙｃｌｅ ｔｈｅ ｗａｓｔｅ ｈｅａｔ ｏｆ ｆｌｕｅ ｇａｓ ａｎｄ ａｐｐｌｙ ｉｔ ｔｏ ｐｒｏｄｕｃｔｉｏｎ ｏｆ ａｌｕｍｉｎａ． Ｔｈｅ ｗａｔｅｒ ｃｏｏｌｉｎｇ ｔｏｗｅｒ ｗａｓ ｕｓｅｄ ｔｏ ｓｐｒａｙ ｃｏｏｌｉｎｇ ｔｈｅ ｈｉｇｈ ｔｅｍｐｅｒａｔｕｒｅ ｆｌｕｅ ｇａｓ ｏｆ ｃａｌｃｉｎｅｒ ｂｙ ｄｉｒｅｃｔ ｈｅａｔ ｅｘｃｈａｎｇｅ． Ｔｈｅ ｌａｔｅｎｔ ｈｅａｔ ｗａｓ ｄｉｓｃｈａｒｇｅｄ ｆｒｏｍ ｗａｔｅｒ ｖａｐｏｒ ｉｎ ｆｌｕｅ ｇａｓ， ａｎｄ ｔｈｅ ｈｅａｔ ｗａｓ ｒｅｃｙｃｌｅｄ ｉｎｔｏ ｓｐｒａｙ ｗａｔｅｒ． Ｔｈｅ ｗａｒｍｉｎｇ ｒｅｃｙｃｌｅｄ ｗａｔｅｒ ｔｒａｎｓｆｅｒ ｈｅａｔ ｔｏ ｓｐｅｎｔ ｌｉｑｕｏｒ ａｆｔｅｒ ｖａｃｕｕｍ ｆｌａｓｈｉｎｇ． Ｔｈｅ ｃｏｎｃｅｎｔｒａｔｉｏｎ ｏｆ ｓｐｅｎｔ ｌｉｑｕｏｒ ｗａｓ ｈｉｇｈｅｒ ｔｈａｎ ｂｅｆｏｒｅ． Ａｎｄ ｔｈｅｎ ｔｈｅ ｌｏｗ ｐｒｅｓｓｕｒｅ ｓｔｅａｍ ｃｏｎｓｕｍｐｔｉｏｎ ｗａｓ ｌｏｗｅｒ ｔｈａｎ ｂｅｆｏｒｅ， ｔｈｅ ｃｏｍｐｒｅｈｅｎｓｉｖｅ ｅｎｅｒｇｙ ｃｏｎｓｕｍｐｔｉｏｎ ｏｆ ａｌｕｍｉｎａ ｐｒｏｄｕｃｔｉｏｎ ｗａｓ ｓａｖｅｄ． Ｔｈｅ ｈｅａｔ ｂａｌａｎｃｅ ｃａｌｃｕｌａｔｉｏｎ ａｎｄ ｏｐｅｒａｔｉｎｇ ｃｏｓｔ ｅｓｔｉｍａｔｉｏｎ ｆｏｒ ｔｈｅ ｔｅｃｈｎｏｌｏｇｙ ｗｅｒｅ ｐｒｏｖｉｄｅｄ ｉｎ ｔｈｉｓ ｐａｐｅｒ． Ｔｈｅ ｆｅａｓｉｂｉｌｉｔｙ ｗｈｉｃｈ ｔｈｅ ｔｅｃｈｎｏｌｏｇｙ ｗａｓ ａｐｐｌｉｅｄ ｔｏ ａｌｕｍｉｎａ ｉｎｄｕｓｔｒｉｅｓ ｗａｓ ａｎａｌｙｚｅｄ ｆｒｏｍ ｔｅｃｈｎｉｃａｌ ａｎｄ ｅｃｏｎｏｍｉｃ ｐｏｉｎｔ ｏｆ ｖｉｅｗ．Keywords: Ｃａｌｃｉｎｅｒ； Ｗａｓｔｅ Ｈｅａｔ ｏｆ Ｆｌｕｅ Ｇａｓ； Ｌａｔｅｎｔ Ｈｅａｔ ｏｆ Ｗａｔｅｒ Ｖａｐｏｒ； Ｒｅｃｏｖｅｒｙ ａｎｄ Ｕｔｉｌｉｚａｔｉｏｎ收稿日期：２０２３－０３作者简介：罗振勇，男，生于１９８２年，满族，辽宁开原人，硕士研究生，工程师，研究方向：氧化铝生产工艺设计及研究。
烟气余热回收技术方案
烟气余热回收技术方案1. 背景介绍烟气是许多工业生产过程中产生的一种重要废气。
燃烧产生的烟气中含有大量的热量，如果不进行有效的回收利用，将会造成能源的浪费和环境的污染。
因此，烟气余热回收技术成为了重要的研究方向之一。
本文将介绍一种烟气余热回收技术方案，以实现高效能源利用和环境保护。
2. 技术原理该烟气余热回收技术方案基于换热原理，通过烟气与工艺流体之间的热量交换，实现热能回收。
具体的技术原理如下：1.烟气预处理：在烟气进入烟道前，对其进行预处理，去除大颗粒的烟尘和其他污染物，以确保烟气的净化程度和换热器的正常运行。
2.烟气与工艺流体换热：将烟气通过烟道引导至烟气换热器中，与工艺流体进行热量交换。
工艺流体可以是水、油等，在换热器内与烟气进行流体间的热交换，使烟气中的热量传递给工艺流体，从而实现热能的回收利用。
3.对工艺流体进行冷却：烟气中的热能传递给工艺流体后，工艺流体温度升高。
为了保证回收后的热能能够有效利用，需要对工艺流体进行冷却。
这可以通过使用冷却器或进行进一步的热量转移实现。
4.回收后的热能利用：冷却后的工艺流体可以用于供热、供暖或其他工业生产过程中的热能需求，从而实现能源的高效利用。
3. 技术优势该烟气余热回收技术方案具有以下优势：•高效能源利用：通过回收烟气中的热能，将原本浪费的能源转化为可用的能源，提高能源利用率。
•环境保护：减少煤、油等能源的消耗，降低二氧化碳等温室气体的排放，对环境具有积极的影响。
•经济效益：通过烟气余热的回收利用，降低了企业的能源消耗成本，提高了企业的经济效益。
•可持续发展：烟气余热回收技术是一种可持续发展的技术，有助于提高能源的可再生利用率，减少对自然资源的依赖。
4. 技术应用烟气余热回收技术可以应用于各个领域，包括但不限于以下几个方面：•工业生产：适用于钢铁、化工、电力等工业生产过程中产生的烟气，将烟气中的余热转化为工艺流体的热能需求，减少能源浪费。
•建筑供热：可将烟气余热应用于建筑供热系统中，为建筑提供温暖的供暖水源，减少传统能源的消耗。

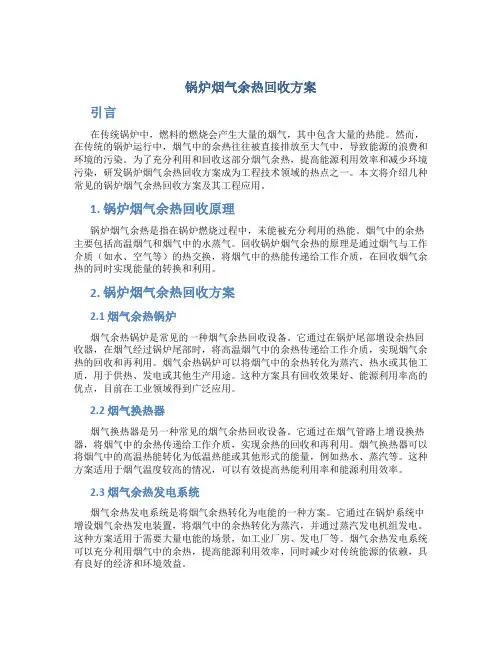

锅炉烟气余热回收方案
锅炉烟气余热回收方案引言在传统锅炉中，燃料的燃烧会产生大量的烟气，其中包含大量的热能。
然而，在传统的锅炉运行中，烟气中的余热往往被直接排放至大气中，导致能源的浪费和环境的污染。
为了充分利用和回收这部分烟气余热，提高能源利用效率和减少环境污染，研发锅炉烟气余热回收方案成为工程技术领域的热点之一。
本文将介绍几种常见的锅炉烟气余热回收方案及其工程应用。
1. 锅炉烟气余热回收原理锅炉烟气余热是指在锅炉燃烧过程中，未能被充分利用的热能。
烟气中的余热主要包括高温烟气和烟气中的水蒸气。
回收锅炉烟气余热的原理是通过烟气与工作介质（如水、空气等）的热交换，将烟气中的热能传递给工作介质，在回收烟气余热的同时实现能量的转换和利用。
2. 锅炉烟气余热回收方案2.1 烟气余热锅炉烟气余热锅炉是常见的一种烟气余热回收设备。
它通过在锅炉尾部增设余热回收器，在烟气经过锅炉尾部时，将高温烟气中的余热传递给工作介质，实现烟气余热的回收和再利用。
烟气余热锅炉可以将烟气中的余热转化为蒸汽、热水或其他工质，用于供热、发电或其他生产用途。
这种方案具有回收效果好、能源利用率高的优点，目前在工业领域得到广泛应用。
2.2 烟气换热器烟气换热器是另一种常见的烟气余热回收设备。
它通过在烟气管路上增设换热器，将烟气中的余热传递给工作介质，实现余热的回收和再利用。
烟气换热器可以将烟气中的高温热能转化为低温热能或其他形式的能量，例如热水、蒸汽等。
这种方案适用于烟气温度较高的情况，可以有效提高热能利用率和能源利用效率。
2.3 烟气余热发电系统烟气余热发电系统是将烟气余热转化为电能的一种方案。
它通过在锅炉系统中增设烟气余热发电装置，将烟气中的余热转化为蒸汽，并通过蒸汽发电机组发电。
这种方案适用于需要大量电能的场景，如工业厂房、发电厂等。
烟气余热发电系统可以充分利用烟气中的余热，提高能源利用效率，同时减少对传统能源的依赖，具有良好的经济和环境效益。
3. 烟气余热回收方案的应用案例3.1 石化行业在石化行业中，烟气余热回收方案得到了广泛应用。

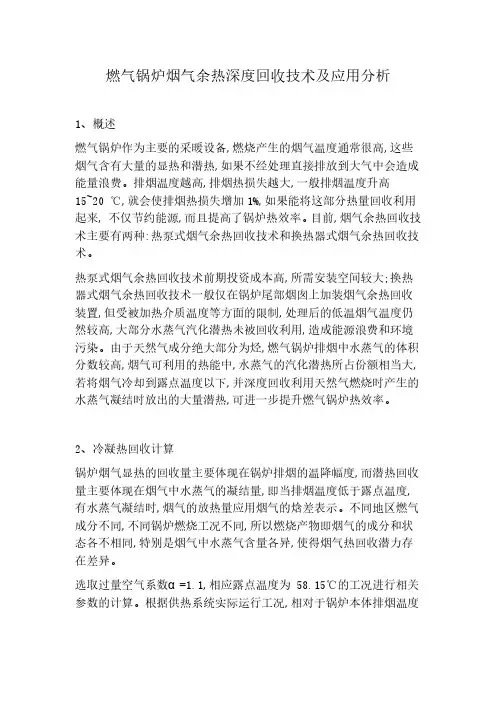

燃气锅炉烟气余热深度回收技术及应用分析方案
燃气锅炉烟气余热深度回收技术及应用分析1、概述燃气锅炉作为主要的采暖设备,燃烧产生的烟气温度通常很高,这些烟气含有大量的显热和潜热,如果不经处理直接排放到大气中会造成能量浪费。
排烟温度越高,排烟热损失越大,一般排烟温度升高15~20 ℃,就会使排烟热损失增加1%,如果能将这部分热量回收利用起来,不仅节约能源,而且提高了锅炉热效率。
目前,烟气余热回收技术主要有两种:热泵式烟气余热回收技术和换热器式烟气余热回收技术。
热泵式烟气余热回收技术前期投资成本高,所需安装空间较大;换热器式烟气余热回收技术一般仅在锅炉尾部烟囱上加装烟气余热回收装置,但受被加热介质温度等方面的限制,处理后的低温烟气温度仍然较高,大部分水蒸气汽化潜热未被回收利用,造成能源浪费和环境污染。
由于天然气成分绝大部分为烃,燃气锅炉排烟中水蒸气的体积分数较高,烟气可利用的热能中,水蒸气的汽化潜热所占份额相当大,若将烟气冷却到露点温度以下,并深度回收利用天然气燃烧时产生的水蒸气凝结时放出的大量潜热,可进一步提升燃气锅炉热效率。
2、冷凝热回收计算锅炉烟气显热的回收量主要体现在锅炉排烟的温降幅度,而潜热回收量主要体现在烟气中水蒸气的凝结量,即当排烟温度低于露点温度,有水蒸气凝结时,烟气的放热量应用烟气的焓差表示。
不同地区燃气成分不同,不同锅炉燃烧工况不同,所以燃烧产物即烟气的成分和状态各不相同,特别是烟气中水蒸气含量各异,使得烟气热回收潜力存在差异。
选取过量空气系数α=1.1,相应露点温度为 58.15℃的工况进行相关参数的计算。
根据供热系统实际运行工况,相对于锅炉本体排烟温度(一级余热回收装置进口烟温)为 110 ℃时,不同排烟温度下显热回收量、潜热回收量、水蒸气冷凝率以及锅炉热效率增量的计算结果。
由计算结果可知,排烟温度越低,水蒸气冷凝率越高,潜热和显热回收量也相应越高。
当排烟温度低于 60 ℃(接近烟气露点温度)时,回收总热量及锅炉热效率的变化值迅速增大,这主要是由于排烟温度低于露点温度,烟气中水蒸气的汽化潜热得以回收;当排烟温度继续降至40℃时,水蒸气冷凝率65% ,每燃烧 1 m3 天然气所回收的显热为 1 090 kJ,潜热为2650 kJ,锅炉热效率可提高10.17% 。

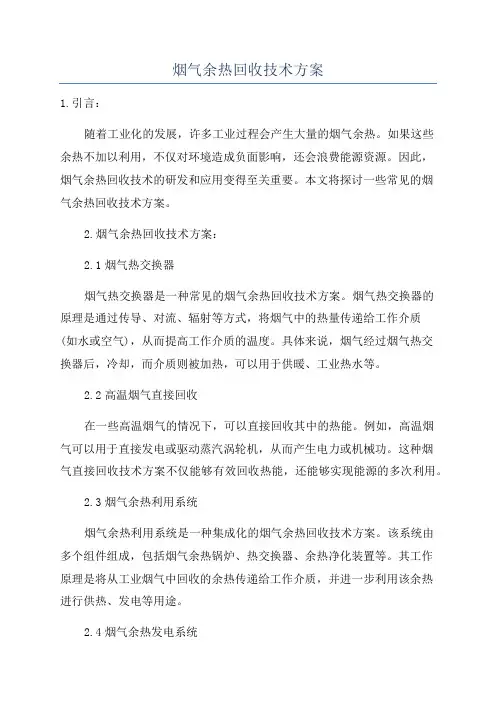

烟气余热回收技术方案
烟气余热回收技术方案1.引言：随着工业化的发展，许多工业过程会产生大量的烟气余热。
如果这些余热不加以利用，不仅对环境造成负面影响，还会浪费能源资源。
因此，烟气余热回收技术的研发和应用变得至关重要。
本文将探讨一些常见的烟气余热回收技术方案。
2.烟气余热回收技术方案：2.1烟气热交换器烟气热交换器是一种常见的烟气余热回收技术方案。
烟气热交换器的原理是通过传导、对流、辐射等方式，将烟气中的热量传递给工作介质(如水或空气)，从而提高工作介质的温度。
具体来说，烟气经过烟气热交换器后，冷却，而介质则被加热，可以用于供暖、工业热水等。
2.2高温烟气直接回收在一些高温烟气的情况下，可以直接回收其中的热能。
例如，高温烟气可以用于直接发电或驱动蒸汽涡轮机，从而产生电力或机械功。
这种烟气直接回收技术方案不仅能够有效回收热能，还能够实现能源的多次利用。
2.3烟气余热利用系统烟气余热利用系统是一种集成化的烟气余热回收技术方案。
该系统由多个组件组成，包括烟气余热锅炉、热交换器、余热净化装置等。
其工作原理是将从工业烟气中回收的余热传递给工作介质，并进一步利用该余热进行供热、发电等用途。
2.4烟气余热发电系统烟气余热发电系统是一种通过回收烟气中的热能来发电的技术方案。
该系统在烟气热交换器中通过热能传递的方式将烟气中的热量传递给工作介质，使其达到足够高的温度和压力，从而驱动蒸汽涡轮机产生电力。
3.烟气余热回收技术方案的应用和优势：3.1工业领域应用3.2环境保护优势3.3节能效益4.结论烟气余热回收技术方案在工业生产和环境保护中具有重要的意义。
通过采用适当的技术方案，可以有效回收烟气中的热能，提高能源利用效率，降低能源消耗和环境污染。
值得注意的是，不同的行业和工艺过程可能需要采用不同的烟气余热回收技术方案，因此在具体应用中需要根据实际情况进行选择和调整。

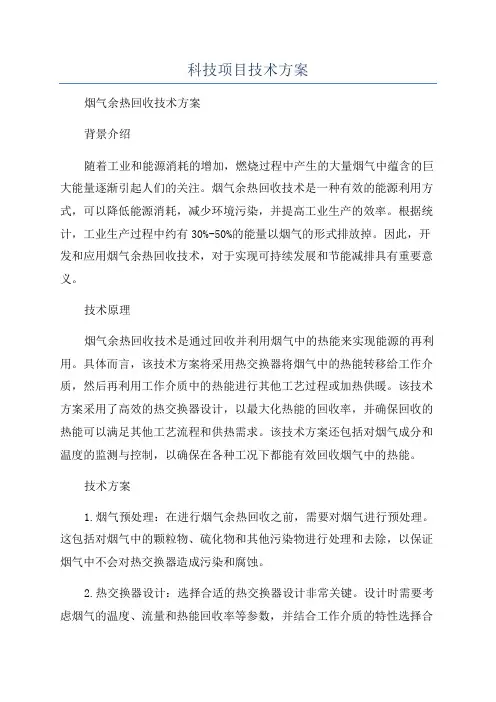

科技项目技术方案
科技项目技术方案烟气余热回收技术方案背景介绍随着工业和能源消耗的增加，燃烧过程中产生的大量烟气中蕴含的巨大能量逐渐引起人们的关注。
烟气余热回收技术是一种有效的能源利用方式，可以降低能源消耗，减少环境污染，并提高工业生产的效率。
根据统计，工业生产过程中约有30%-50%的能量以烟气的形式排放掉。
因此，开发和应用烟气余热回收技术，对于实现可持续发展和节能减排具有重要意义。
技术原理烟气余热回收技术是通过回收并利用烟气中的热能来实现能源的再利用。
具体而言，该技术方案将采用热交换器将烟气中的热能转移给工作介质，然后再利用工作介质中的热能进行其他工艺过程或加热供暖。
该技术方案采用了高效的热交换器设计，以最大化热能的回收率，并确保回收的热能可以满足其他工艺流程和供热需求。
该技术方案还包括对烟气成分和温度的监测与控制，以确保在各种工况下都能有效回收烟气中的热能。
技术方案1.烟气预处理：在进行烟气余热回收之前，需要对烟气进行预处理。
这包括对烟气中的颗粒物、硫化物和其他污染物进行处理和去除，以保证烟气中不会对热交换器造成污染和腐蚀。
2.热交换器设计：选择合适的热交换器设计非常关键。
设计时需要考虑烟气的温度、流量和热能回收率等参数，并结合工作介质的特性选择合适的传热方式（如对流、辐射、传导等）。
热交换器的材料选择和结构设计也需要考虑烟气成分和温度的影响，以确保耐腐蚀性和热传导性。
3.工作介质选择：选择合适的工作介质对于烟气余热回收具有重要意义。
常见的工作介质包括水蒸汽、有机液体、空气等。
工作介质的选择应考虑其传热性能、温度范围、环境友好性以及回收的热能利用方式等因素。
4.系统监控与控制：为了实现烟气余热回收的稳定和高效，需要对烟气和热交换器进行实时监测与控制。
通过安装温度、压力、流量和成分传感器，可以对烟气和工作介质进行监测，并通过自动控制系统实现对热交换器的运行和效果的调节。
5.安全与维护：烟气余热回收系统的安全性和可靠性是重点考虑的问题。
烟气余热回收技术方案
烟气余热回收技术方案一、引言工业生产过程中产生的烟气中含有大量的余热能量，如果能够将这部分余热回收并有效利用，不仅可以提高能源利用率，减少能源消耗，还可以减少对环境的污染。
因此，烟气余热回收技术的开发和应用对于企业的可持续发展具有重要意义。
二、烟气余热回收技术的原理烟气余热回收技术主要包括两个方面的内容：烟气的热量回收和余热的利用。
烟气的热量回收主要是通过烟气净化设备对烟气中的热量进行回收，常见的技术有烟气换热器、烟气脱硫设备等。
余热的利用则需要通过适当的设备将余热转化为可用能源，常见的方式有蒸汽循环、制冷循环等。
三、烟气换热器的设计和应用烟气换热器是烟气余热回收的核心设备，其主要功能是通过换热器将烟气中的热量传递给工艺流体，从而实现能量的转化。
烟气换热器的设计应考虑以下几个因素：1.换热器的材料选择：应根据烟气中存在的腐蚀物质和工艺流体的特性选择合适的材料，常见的材料有不锈钢、碳钢等。
2.换热器的热交换效率：应通过优化换热器的结构和流体的流动方式，提高热交换效率。
可以采用流体的迂回流动、增加流体的速度等方式提高换热效率。
3.换热器的清洁方式：由于烟气中含有灰尘和颗粒物等杂质，容易在换热器的表面形成污垢，影响换热效果。
因此，应考虑对换热器进行清洗和维护。
四、余热利用技术方案1.蒸汽循环技术：将回收的余热用于蒸汽发生器中，产生蒸汽用于工艺或供暖等用途。
蒸汽循环技术的优点是热效率高，适用于大量余热的回收利用。
2.制冷循环技术：将回收的余热用于制冷设备中，通过制冷设备产生低温热能，可用于制冷或其他低温工艺需求。
制冷循环技术的优点是适用于低温余热的回收利用。
3.热泵技术：热泵是一种将低温热能转化为高温热能的装置，通过热泵技术可以将回收的低温余热升温并利用于工艺流程。
热泵技术的优点是能够实现高效率的能量转化，适用于低温余热的回收利用。
五、烟气余热回收技术应用案例1.钢铁行业：钢铁生产中烟气中含有大量高温余热，可以通过烟气换热器将余热回收并用于烧结热风炉、蒸汽发生器等设备，提高能源利用率。
大烟道余热利用项目实施方案
大烟道余热利用项目实施方案项目背景大烟道是指热能发电厂、工业锅炉等设备中排出的高温废气通道。
这些废气中蕴含着大量的热能，如果不能进行有效利用，不仅会浪费能源资源，还会对环境造成负面影响。
因此，实施大烟道余热利用项目，将废气中的热能转换为实用能源，具有重要的经济和环境意义。
项目目标本项目旨在通过技术创新和设备优化，实现大烟道余热的高效利用。
具体目标如下：1. 提高烟道余热的回收效率，实现废气热能的最大化利用。
2. 减少化石能源消耗，降低能源成本。
3. 减少二氧化碳等温室气体的排放，降低对环境的影响。
项目内容1. 工艺优化：对热能发电厂、工业锅炉等设备的烟道系统进行优化改造，减少废气的温度损失，提高热能回收效率。
2. 设备更新：引进先进的烟气余热回收设备，如余热锅炉、余热蒸汽发生器等，将废气中的热能转化为蒸汽或热水，用于供暖、工业生产等领域。
3. 系统升级：对热能回收系统进行升级改造，采用先进的控制技术和自动化设备，实现对热能回收过程的精确控制和运行管理。
4. 能源管理：建立科学的能源管理体系，对能源消耗进行监测和分析，制定合理的能源利用计划，并采取措施实施节能减排。
项目实施步骤1. 前期调研：了解烟道系统的现状和运行情况，分析废气中的热能资源潜力，确定实施方案的可行性。
2. 设计方案：根据调研结果和项目目标，制定符合实际情况的烟道余热利用方案，包括工艺优化、设备更新和系统升级等内容。
3. 设备采购：根据设计方案，选择合适的烟气余热回收设备，并与供应商进行洽谈和采购。
4. 工程施工：根据设计方案，进行工艺优化、设备安装和系统升级等工程施工，确保项目按计划实施。
5. 能源管理：建立能源管理体系，监测能源消耗和烟道余热回收效果，制定能源利用计划并进行能源管理，确保项目实现预期目标。
项目预期效果1. 提高烟道余热回收效率，使热能转化为实用能源的比例提高至70%以上。
2. 每年减少化石能源消耗量，降低能源成本，并创造经济效益。
烟气余热回收利用项目可行性研究报告
烟气余热回收利用项目可行性研究报告一、项目背景及目标烟气余热是指工业生产过程中燃烧所产生的热量，这部分热量通常以烟气的形式排放到大气中，造成了能源的浪费。
为了充分利用烟气余热，降低能源消耗，本项目旨在研究烟气余热回收利用的可行性，通过对烟气余热进行回收和利用，提高能源利用效率，降低生产成本。
二、项目内容及方法1.烟气余热回收装置的研究和设计：通过对工业生产过程中燃烧所产生的烟气进行采集和处理，设计并建造一套烟气余热回收装置，该装置能够有效地回收和利用大量的烟气余热。
2.烟气余热利用方案的研究：结合实际生产需求，研究和设计适合生产过程的烟气余热利用方案，例如为生产设备供热、提供热水、蒸汽等。
3.经济效益分析：对烟气余热回收利用项目进行经济效益分析，包括工程投资、设备运营成本、能源节省、减排效益等方面的考虑，评估项目的可行性和经济效益。
4.社会效益分析：对烟气余热回收利用项目的社会效益进行评估，包括能源节约效果、环境保护效果、降低碳排放等方面的考虑。
三、项目进展和预期成果目前，我们已经完成了对烟气余热回收装置的研究和设计，并开始进行装置的建造和安装。
同时，我们还在进行烟气余热利用方案的研究，以确保项目能够更好地满足实际生产需求。
预期成果包括：1.建成一套高效的烟气余热回收装置，能够回收和利用大量的烟气余热。
2.完善的烟气余热利用方案，为生产设备提供可靠的热能供应，提高生产效率。
3.经济效益和社会效益双丰收，降低能源消耗和生产成本，保护环境，提高企业竞争力。
四、项目可行性分析1.技术可行性：目前，烟气余热回收利用技术已经相对成熟，广泛应用于工业领域。
本项目所采用的烟气余热回收装置和利用方案在技术方面是可行的。
2.经济可行性：经济效益分析表明，烟气余热回收利用项目能够大幅度降低能源消耗和生产成本，预计在短期内就能够收回投资，并带来可观的经济效益。
3.社会可行性：烟气余热回收利用项目能够大幅度节约能源，降低碳排放，对于保护环境、节约资源具有积极意义。
锅炉烟气余热回收利用热水设计方案
锅炉烟气余热回收利用热水设计方案1. 背景介绍随着能源资源的日益稀缺和环境保护意识的增强，热能的回收利用成为了一个重要的课题。
在许多工业生产过程中，锅炉排放出的烟气中蕴含着大量的热能，如果能够有效地回收和利用这部分热能，不仅可以提高能源利用效率，还可以减少对环境的污染。
本文将介绍一种锅炉烟气余热回收利用的热水设计方案。
2. 方案设计2.1 方案原理该方案的基本原理是通过烟气余热回收装置将锅炉排放出的烟气中的热能转移给热水，使其升温。
具体来说，主要包括以下几个步骤：1.烟气余热回收装置：通过安装在锅炉烟道中的余热回收装置，将烟气中的热能吸收并传递给回收系统。
2.热水回收系统：将余热回收装置中吸收的热能传递给热水。
可以通过热交换器等方式，将烟气中的热能转移给冷却的热水，使其升温。
2.2 设计方法2.2.1 烟气余热回收装置的选择根据实际情况，选择合适的烟气余热回收装置。
常见的回收装置包括烟气预热器、烟气蓄热器等。
根据需要，可以选择不同的装置进行组合使用，以达到最佳的热能回收效果。
2.2.2 热水回收系统设计在设计热水回收系统时，需要考虑以下几个方面：1.热水系统容量：根据需求确定热水系统的容量，包括热水储存容量和流量。
2.热交换器设计：选择适当的热交换器，并根据热水流量、温度差等参数进行设计。
3.系统管道布局：合理设计热水回收系统的管道布局，以确保热能的高效传递和利用。
2.3 设计参数在进行具体的设计过程中，需要确定一些关键的参数，包括：1.烟气温度：根据实际情况测量或估算锅炉烟气的温度。
2.热水需求量：根据实际使用需求确定热水的流量和温度。
3.热交换器效率：根据热交换器的类型和设计参数，估算其效率。
3. 实施方案在确定了具体的设计方案和参数后，可以进行实施。
具体实施过程包括以下几个步骤：1.确定设备和材料：根据设计方案，选择合适的设备和材料，包括烟气余热回收装置、热交换器等。
2.设备安装和调试：按照设计方案，进行设备的安装和调试工作，确保设备能够正常运行。
科技成果——喷淋吸收式烟气余热回收利用技术
科技成果——喷淋吸收式烟气余热回收利用技术适用范围建筑行业建筑领域供热行业针对燃气锅炉、燃气热电联产、燃气热电冷联供系统烟气余热回收行业现状目前我国供热领域的天然气供热方式包括燃气锅炉、燃气热电联产、燃气热电冷联供三种方式，其中最主要的是燃气锅炉和燃气热电联产，燃气锅炉供热能耗约31.7Nm3天然气/GJ，燃气热电联产约11.4Nm3/GJ，对应单位GJ供热量的CO2排放量为22-61kg/GJ。
燃气锅炉的排烟温度普遍在100℃左右，排烟热损失约占总能耗的15%左右。
成果简介1、技术原理该技术是采用直接接触式换热与吸收式热泵相结合的方式对天然气烟气余热进行深度回收利用的新工艺。
利用天然气燃烧过程中的不可逆损失，增设吸收式热泵与直接接触式烟气冷凝换热器（烟气换热塔），以天然气为驱动能源，驱动吸收式热泵产生冷介质，该冷介质与烟气在喷淋式直接接触式换热装置中换热，冷介质温度升高后送入吸收式热泵中放热。
直接接触式换热方式极大地增加了气-液两相接触面积，能够快速完成传热和传质，烟气和水在很小温差下即可实现稳定接触换热，无需金属换热面，降低了烟气侧阻力，减小了换热器的体积，大幅度降低了换热器成本。
烟气的排烟温度最低可达20℃以下。
同时，通过深度回收冷凝热，使冷凝水回收再利用成为可能，减少了废气中NOx等污染物排放。
2、关键技术（1）大功率直接接触式烟气冷凝换热器的设计和制造；（2）专用吸收式热泵的流程优化、设计和制造；（3）喷淋吸收式烟气全热回收利用系统的集成与优化运行。
3、工艺流程图1 喷淋吸收式烟气余热回收系统流程图以在燃气锅炉房中的应用为例，在燃气锅炉房增设专用吸收式热泵与直接接触式烟气冷凝换热器，吸收式热泵以天然气为驱动能源，驱动吸收式热泵产生冷介质，该冷介质与烟气在烟气冷凝换热器中换热，换热过程采用喷淋式直接接触式换热装置，使系统排烟降温至露点温度以下，烟气中的水蒸汽凝结放热，达到回收烟气余热及水分的目的，热网回水首先进入吸收式热泵中被加热，然后进入燃气锅炉加热至设计温度后送出，完成热网水的加热过程。
低温省煤器(烟气余热深度回收利用)技术方案
山西侯马电厂2X300MW热电联产机组烟气余热利用回收装置改造工程方案建议书山西三合盛节能环保技术股份有限公司2015年04月目录一、公司介绍 (1)1. 公司基本情况 (1)2. 公司专利 (1)3. 公司法人兼董事长 (1)4. 公司的主营业务 (2)二、项目概况 (3)1. 机组基本情况 (3)2. 现在实际使用的典型煤质分析数据 (11)3. 锅炉风烟系统实际运行参数 (11)三、分控相变余热利用系统技术介绍 (12)1. 技术背景 (12)2. 分控相变换热技术简介 (13)专题一：分控相变余热利用系统相关因素影响分析 (15)专题二：分控相变余热利用系统防磨损、防积灰、防腐技术保障措施 (17)专题三：分控相变余热利用系统防泄露的技术保障措施 (19)专题四：分控相变余热利用系统吹灰方式的选择 (21)专题五：分控相变余热利用项目业绩 (22)四、锅炉烟气余热回收方案 (24)1. 总体设计方案 (24)1. 热力系统构成 (27)2. 分控相变余热回收系统的计算参数（根据提供的数据计算） (28)五、费用预算及经济效益分析 (29)1. 项目总投资费用 (29)2. 项目投资回报期 (29)3. 效益计算 (29)六、结论及建议 (31)一、公司介绍山西三合盛节能环保技术股份有限公司是成立于1996年，是太原市国家高新技术开发区入区及高新技术企业。
2010年完成从承接工程到自主研发方向的转型，目前主要致力于电厂、煤化工等工业领域节能减排技术的研发、设计、推广、实施及设备检修、技改等工作。
公司按照“以人为本、安全第一、科学管理、技术为先”的发展原则，依靠“技术革新求发展，瞄准市场搞开发”，坚持走“节能、减排、环保、创新”的发展道路。
1.公司基本情况1997年，公司获得建设部颁发的“施工资质证书”。
1998年，公司获得“安全施工许可证”。
2005年6月起至今，公司持续通过了ISO9001:2000的质量管理体系认。
烟气净化余热回收工程方案
烟气净化余热回收工程方案一、项目概述烟气净化余热回收工程是指对工业生产中产生的烟气进行净化处理，并通过余热回收技术将其中的热能利用起来，用于生产过程中的其他热能需求。
该工程方案旨在提高能源利用率，降低环境污染，实现节能减排的目标。
本文将结合工业生产中常见的烟气净化和余热回收技术，提出一套全面的烟气净化余热回收工程方案。
二、烟气净化技术在工业生产过程中，燃煤、燃油、燃气等燃烧过程产生的烟气中含有大量的固体颗粒物、二氧化硫、氮氧化物等有害气体，如果直接排放到大气中会对环境造成严重污染。
因此，烟气净化技术是工业生产中必不可少的环保措施之一。
1. 除尘技术除尘技术是烟气净化中最基础的技术之一，其原理是通过物理或化学手段将烟气中的固体颗粒物捕集下来。
常见的除尘设备有电除尘器、布袋除尘器、湿法电除尘器等。
在烟气净化余热回收工程中，可以根据实际情况选用合适的除尘设备，以保证烟气中固体颗粒物的排放达标。
2. 脱硫技术二氧化硫是烟气中的一种有害气体，其排放会对大气产生严重影响。
因此，脱硫技术也是烟气净化中的重要环节。
常见的脱硫设备有石膏脱硫、湿法脱硫、干法脱硫等。
在烟气净化余热回收工程中，脱硫技术的选择应考虑设备的稳定性、脱硫效率以及产生的副产品处理成本等因素。
3. 脱硝技术氮氧化物是烟气中另一种重要的有害气体，其排放也会对环境造成严重污染。
因此，脱硝技术的应用也十分重要。
常见的脱硝设备有SCR脱硝、SNCR脱硝等。
在烟气净化余热回收工程中，可以根据烟气中氮氧化物的浓度和排放标准选用合适的脱硝设备。
以上是烟气净化中的主要技术，其选择应根据工程实际情况进行合理的组合，以保证烟气排放达标。
三、余热回收技术烟气中含有大量的热能，其温度通常在100℃以上，因此通过余热回收技术将其中的热能利用起来对节能减排具有重要意义。
常见的余热回收技术有：1. 热管式余热回收器热管式余热回收器是一种通过热管传热的技术，其结构简单、安装方便，并且不会对生产设备产生负载。
烟气余热回收技术方案
烟气余热回收技术方案
一、回收烟气余热的技术方案
1．回收烟气余热技术方案的主要内容
回收烟气余热技术方案的主要目的是通过烟气余热回收、再利用技术，实现“重组能源”的功能，将非均一能源转化为可重复使用的热能，最大
限度的提高燃烧过程的热效率，从而实现能源节约和降低污染的目的。
实施回收烟气余热技术方案的主要内容包括：
（1）分析烟气余热特性。
（2）设计回收烟气余热系统，确定余热回收等效回收量，以及系统
布局、内部功率分配等必要参数；
（3）烟气余热回收装置的选定及其它设备的选型；
（4）烟气余热回收热工计算及热网计算；
（5）制定完善的烟气余热回收技术装置的安装、运行、维护等配套
技术措施。
2．烟气余热回收装置的选定
在回收烟气余热技术方案中，烟气余热回收装置是重要的组成部分，
常用的余热回收装置主要有烟气余热回收热交换器、余热回收汽轮机、余
热回收锅炉等。
（1）烟气余热回收热交换器：烟气余热回收热交换器是一种通过热
能传输机构实现烟气余热回收的设备，烟气余热回收热交换器的优点在于
结构简单、安装方便，节能效。
烟气余热回收技术方案
烟气余热回收利用改造项目技术方案*** 节能科技有限公司二O 一二年、运行现状锅炉房配备2.1MW 锅炉2 台（一用一备），供热面积5 万m2；** 炉配备2.1MW 锅炉2 台（一用一备），供热面积4.5 万m2。
经监测，** 锅炉房2 台锅炉正常运行排烟温度在150--170℃，平均热效率在89%，** 锅炉房2 台锅炉正常运行排烟温度在160-180℃，平均热效率在88%，（标准应不高于160℃）。
锅炉系统运行进出水温差较小，排烟热损失较大，同时影响锅炉热效率的提高，回收利用潜力明显。
二、技术介绍烟气冷凝回收利用技术是国家第一批特种设备节能技术推荐目录中的成熟技术。
有着显著的节能效益。
主要原理：1m3天然气燃烧后会放出9450kcal 的热量，其中显热为8500kcal,水蒸气含有的热量（潜热）为950kcal。
对于传统燃气锅炉可利用的热能就是8500kcal的显热，供热行业中常规计算天然气热值一般以8500kcal/nm3 为基础计算。
这样，天然气的实际总发热量9450kcal 与天然气的显热8500kcal 比例关系以百分数表示就为：111%，其中显热部分占100%，潜热部分占11%，所以对于传统燃气锅炉来说还是有很多热量白白浪费掉。
普通天然气锅炉的排烟温度一般在120--250℃，这些烟气含有8%--15%的显热和11%的水蒸气潜热。
加装烟气冷凝器的主要目的就是通过冷凝器把烟气中的水蒸气变成凝结水，最大限度地回收烟气中含有的潜热和显热，使回收热量后排烟温度可降至100℃左右，同时烟气冷却后产生的凝结水得到及时有效地排出（ 1 nm3 天然气完全燃烧后，可产生1.66kg水），并且大大减少了co2、co、nox 等有害物质向大气的排放，起到了明显的节能、降耗、减排及保护锅炉设备的作用。
从而达到节能增效的目的。
三、改造方案3.1、设备选型烟气余热回收器选用瑞典爱瑞科板式烟气热回收器（AIREC）瑞典AIREC公司是世界上唯一一家钎焊式模块化非对称流量板式换热器的专业生产制造商，凭借独到的设计理念，雄厚的产品开发能力和多年行业丰富的实践经验使AIREC成为在非对称流量换热领域的真正领导者。
烟气余热回收改造项目技术方案
XX制药股份有限公司烟气余热回收改造项目技术方案XXX能源有限公司二O 年月一、运行现状锅炉房配备6吨天然气锅炉1台，供应蒸汽，年耗220万方天然气，一立方天然气单价3.48元，全年费用765.6万元，不含其它费用。
锅炉房排烟温度没有改造就在120--190℃，进水温度30-50℃，锅炉系统运行进出水温差较小，排烟热损失较大，同时影响锅炉热效率的提高，回收利用潜力明显。
二、技术介绍烟道V型槽烟气余热回收利用装置的主要特点：该项装置是国内节能专家肖国雄先生于2008年发明的，2009年先后获得国家科技部创新基金和湖南省科技厅的扶持，该项装置与肖国雄先生以前发明的几项节能环保专利相比较，具有以下主要特点：2.1、低温烟气生产高温热水：V型槽烟气余热回收利用装置内置许多V型槽，上宽下尖，不会对烟气产生较大的阻力，保证锅炉在微正压即20毫米水柱内燃烧。
塔高约25米，确保低温（小于120℃）烟气与水充分进行热交换的时间，并达到较高的水温（约70℃），获得高品质的热水，而非本发明的节能装置都未回收这部份热量。
这部份热量相当于锅炉能耗的10%。
如果做洗浴热水，水温下降至约50℃，生产1吨蒸汽的天然气烟气热量可产生约3吨热水，此时，节能率达到15%以上；2.2、脱硫与防止腐蚀：一类天然气每立方米含有硫200毫克，燃烧后产生大量的SO2气体，与水结合成亚硫酸，对设备产生腐蚀。
这就是蒸汽锅炉的排烟温度不能低于160℃的原因。
本装置所用材料为316L不锈钢，包括水泵，管道使用PPR高分子材料，同时，循环水箱中不定期加入碱性物质，中和循环水，达到一个中性的工作环境。
通过本装置后烟气中的二氧化硫大量中和，使锅炉房周围的空气酸浓度达到最小程度。
2.3、施工时不会影响锅炉的正常运行：本装置是一个相对独立的运行系统，施工完毕后，接口与原有烟囱接口相连。
可见，时既不会改造原锅炉管道设施系统，也不会影响原系统的正常运行，且现场安装不受场地限制，待安装调试完毕后，与原锅炉热水系统互不影响，若V型系统故障期间，原系统照常运行，特别是安装的仪器仪表设施占地空间很小；2.4、本装置故障率低：本系统中只有2个热水水泵是运行部件，我公司选择了国际知名品牌产品，以保证本装置长达10年以上的运行使用寿命；2.5、本装置是全自动控制系统，生产过程中无人值守，且无任何安全隐患，无任何消防事故；2.6、本装置运行成本极低，水泵消耗的电费占节能收入的2%左右。
科技项目技术方案(烟气余热回收).
中国华电集团公司科技项目技术方案课题名称：陕西华电蒲城发电有限责任公司#3机组锅炉烟气余热回收技术的研究应用申请单位：陕西华电蒲城发电有限责任公司起止时间： 2013年12月至2014年12月课题组长：手机：固定电话：申请日期： 2013年10月20日一、项目背景自电力企业改革后，从体制上根本打破了电力企业集发、输、配、售于一体的局面，火电厂在新的经营模式下面临着日渐严峻的考验。
尤其是近年来煤炭市场放开后，电煤价格的持续上涨，而电、热价格则一路平行。
煤炭价格的上涨，使得火电厂的生产成本急剧上升，导致我厂电热价格与成本倒挂问题越发突出，加剧了火电厂的经营困境。
在这种情况下，企业如何扭转负债经营的不利局面，成为当务之急，用新技术、新工艺、新方法，挖潜改造，提高机炉热效率、节能减排势在必行。
现锅炉排烟温度按照经典的控制酸露腐蚀条件的设计规范设计，计算排烟温度已经留有设备保护的余地。
目前设计条件下的排烟温度高于酸露点温度的15-18度，实际上排烟温度的计算方面也因为招标对经济指标要求而存在潜在的上升空间。
以国内300MW机组的实际运行的负荷、排烟温度状况，几乎没有一家能够按照设计指标运行。
造成排烟温度升高的原因是多方面的。
随着运行时间的延长，排烟温度因空预器设备的末端腐蚀而局部积灰、系统阻力增加、过量空气系数增加、排烟温度升高；空气预热器漏风、夏季空气温度升高、煤种变化也使得锅炉远离校核煤种等因素都会引发排烟温度升高。
排烟损失是影响锅炉效率的主要因素，电站锅炉的排烟温度为120～140℃，每降低排烟温度16-20℃，可提高锅炉热效率1%。
对于一台300MW的发电机组，平均每年可节约标煤约6000吨。
另外，利用烟气余热提高空预前空气温度和脱硫塔后烟温，可减轻空预器和烟道腐蚀；降低脱硫塔前烟温还可减少脱硫工艺前的喷水量。
要回收低温烟气的余热，就必须有经济和可靠的技术。
国内较早就开始了烟气余热回收技术的开发，并有些技术相继成熟得到应用，但这些技术多停留在早期粗放的阶段，在系统可靠性和余热回收经济性方面都存在明显的不足。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国华电集团公司科技项目技术方案课题名称：陕西华电蒲城发电有限责任公司#3机组锅炉烟气余热回收技术的研究应用申请单位：陕西华电蒲城发电有限责任公司起止时间： 2013年12月至2014年12月课题组长：手机：固定电话：申请日期： 2013年10月20日一、项目背景自电力企业改革后，从体制上根本打破了电力企业集发、输、配、售于一体的局面，火电厂在新的经营模式下面临着日渐严峻的考验。
尤其是近年来煤炭市场放开后，电煤价格的持续上涨，而电、热价格则一路平行。
煤炭价格的上涨，使得火电厂的生产成本急剧上升，导致我厂电热价格与成本倒挂问题越发突出，加剧了火电厂的经营困境。
在这种情况下，企业如何扭转负债经营的不利局面，成为当务之急，用新技术、新工艺、新方法，挖潜改造，提高机炉热效率、节能减排势在必行。
现锅炉排烟温度按照经典的控制酸露腐蚀条件的设计规范设计，计算排烟温度已经留有设备保护的余地。
目前设计条件下的排烟温度高于酸露点温度的15-18度，实际上排烟温度的计算方面也因为招标对经济指标要求而存在潜在的上升空间。
以国内300MW机组的实际运行的负荷、排烟温度状况，几乎没有一家能够按照设计指标运行。
造成排烟温度升高的原因是多方面的。
随着运行时间的延长，排烟温度因空预器设备的末端腐蚀而局部积灰、系统阻力增加、过量空气系数增加、排烟温度升高；空气预热器漏风、夏季空气温度升高、煤种变化也使得锅炉远离校核煤种等因素都会引发排烟温度升高。
排烟损失是影响锅炉效率的主要因素，电站锅炉的排烟温度为120～140℃，每降低排烟温度16-20℃，可提高锅炉热效率1%。
对于一台300MW的发电机组，平均每年可节约标煤约6000吨。
另外，利用烟气余热提高空预前空气温度和脱硫塔后烟温，可减轻空预器和烟道腐蚀；降低脱硫塔前烟温还可减少脱硫工艺前的喷水量。
要回收低温烟气的余热，就必须有经济和可靠的技术。
国内较早就开始了烟气余热回收技术的开发，并有些技术相继成熟得到应用，但这些技术多停留在早期粗放的阶段，在系统可靠性和余热回收经济性方面都存在明显的不足。
通过合金、陶瓷或塑料等抗低温腐蚀材料做换热材料来进行余热回收的优点是可以将排烟温度降低到烟气酸露点以下，但由于这些材料的导热系数、造价和使用寿命等限制，余热回收的经济性不佳。
另外，当换热材料表面发生酸露凝结时，设备表面会形成导热系数更差的粘性灰垢，该类致密的粘性积灰与换热材料表面结合力很强，较难通过吹灰系统清除，甚至使系统堵灰严重而无法正常运行。
传统低温省煤器技术较简单、成熟，但其不仅余热回收的效益低，而且只适于回收排烟温度较高的余热，否则受热面腐蚀和堵灰问题会很严重。
该系统如果设计不当，还有发生凝结水汽化的风险。
相变式低温省煤器是为了控制烟道换热器的低温腐蚀而开发，其通过控制中间传热介质（水-汽）的相变参数来控制传热量和烟道换热器壁温，从而提高了系统的可靠性，并可自动将排烟温度降低到最佳的温度。
相变式空气加热器系统同相变式低温省煤器的原理相同，但加热锅炉供风时的经济性更好。
目前运用该技术已开发的自然循环系统中，空气加热器的安装位臵要求高于烟道换热器，因而实施的困难较多。
另外，该系统也不易实现一二次风的同步加热，且只能将空气加热器布臵在送风机入口，这样在夏季时，送风机由于入口风温过高将无法正常运行。
自然循环相变换热系统主要是通过调节换热器的冷源流量来控制相变参数的，本质上是通过改变换热系数和传热温差来调节换热量，因而调控换热器壁温的能力较差，调节特性不佳；另外，自然循环相变换热系统只适宜加热单一冷源。
只加热锅炉供风的余热回收利用系统，在夏季环境温度较高时，特别是在南方地区，烟气与空气的传热温差减小，余热回收的经济性将大幅下降。
二、项目实施的技术路线和具体研究内容本课题拟通过陕西华电蒲城发电有限责任公司#3机组锅炉烟气余热回收技术的研究应用项目，开发应用一种新的经济、可靠的分控相变烟气余热回收利用技术，将排烟温度高于该炉型正常燃料酸露点以上部分的烟气热量回收利用，在确保系统安全的情况下，以达到节省更多燃煤量，降低发电煤耗，减少污染物的排放，提高锅炉效率的目的。
目前蒲城电厂#3机组锅炉实际运行参数为：空预器入口烟温390~410℃，空预器出口烟温冬季平均温度约135℃，夏季平均约155℃，一二次风空预器出口温度340-360℃。
本项目根据锅炉实际燃用煤质及运行参数确定的余热回收方案如下：在空预器后的水平烟道上安装烟道换热器（分控相变换热器吸热装臵），在送风机和一次风机出口风道位臵加装风道换热器（分控相变换热器放热装臵），在零米送风机出口风道之间设凝结水加热器。
分控相变换热器吸热装臵内最低饱和蒸汽温度设定为115℃，高于烟气酸露点5℃，将排烟温度从平均150℃降低到130℃，回收热量加热进入空预器的一、二次风和旁路1到2号低加的凝结水，加热风和水的热量根据排烟温度和环境温度自行调节分配。
系统流程图如下图所示：分控相变换热热力系统（单台炉）主要组成包括：序号项目单位数量备注1 吸热蒸发器套162 放热冷凝器套 63 汽流调节阀台 2 DN5004 液流调节阀台 4 DN505 平衡水箱台 2 3m36 水封箱台 1 1.8m37 循环泵台 48 凝结水换热器台 19 汽液换热器台 110 排液泵台 111 电控阀台 412 汽水管路系统套 2分控相变换热器控制系统（单台炉）设备名称型号及规格描述数量CPU模块LK205，CPU模块，100MHZ，位指令 0.32ms/K，程序4MB，数据8MB+1MB掉电保持区1DP通信接口模块LK232，PROFIBUS-DP通信接口模块 3电源模块5A LK910，电源模块，输入120/230VAC，输出24VDC，5A216点数字量输入模块LK610，16通道数字量输入模块，12/24V DC，漏型 216点数字量输出模块LK710，16通道数字量输出模块，24V DC，晶体管输出18点模拟量输入模块LK411，8通道模拟量输入模块，16位，电流信号174点模拟量输出模块LK511，4通道模拟量输出模块，12位，电流信号，通道间隔离510槽本地背板LK101，本地背板，单CPU插槽，10槽 1 11槽扩展背板LK111，扩展背板，11槽 1 11槽扩展背板LK111，扩展背板，11槽 1 扩展电缆LKX002，扩展电缆，3M 2 占空模块LKC131，占空模块8 I/O端子线缆盖LKC170，LK PLC 专用I/O端子线缆盖28 LK I/O底板编码销转动工具LKF003，LK I/O底板编码销转动工具 1 PowerPro V4编程软件LKS001，PLC编程软件，PowerPro V4 1 LK编程电缆LKX001，LK编程电缆，5M 1 触摸屏TPC1262H 1 组态软件HollyView6.53，256点，开发运行一体 1 工控机 1PLC控制机柜机柜,2175*800*650(高*宽*深),RAL7032，包括端子、空开、导线、导轨等附件1压力开关 4就地压力表3个0-1.0MPA（含表管及阀门接头）；1个0-1.6MPA（含表管及阀门接头）4远传压力变送器0-1.6MPA 12分控相变余热回收系统的计算参数（根据提供的数据计算）根据用户实际运行参数，参考设计数据，对分控余热回收系统的设计计算如下：以下计算均以单台炉为基数，仅计算加热风的结果，凝结水加热最大负荷设计为加热风量的50%，平均负荷为加热风量的25%。
计算依据的主要参数数据机组计算负荷(MW) 300年平均运行负荷率（%）70.00%平均年发电量（亿kwh） 1.8369煤平均热值（kcal/kg）4540煤的平均含硫量（%） 2.1%烟气酸露点（℃）110改造前年平均排烟温度（℃）150改造后年平均排烟温度（℃）130改造前年平均空预入口风温（℃）10改造后年平均空预入口风温（℃）33.5三、关键技术及创新点可随环境温度和机组负荷的变化，将热源烟气换热器产生的蒸汽分别控制输送到一次风加热器、二次风加热器、热网加热器和凝结水换热器等不同热用户，自动进行不同热用户的优化组合，确保热力系统的最佳经济性。
组合系统可在避免低温省煤器发生低温腐蚀和汽化的情况下，提升低温省煤器的出口水温，提高余热回收利用的热力循环效率和经济性。
一次风加热器和二次风加热器可与原暖风器及辅汽系统兼容，可减小风道阻力损失，保护空气预热器，并确保暖风器回热系统的经济性；采用汽液换热器和辅助蒸汽等控制冷凝液的过冷度，确保烟气换热器不发生局部低温腐蚀，可提高安全裕量；相变系统采用强制循环，换热器可灵活布臵，提高了系统的适应性；烟气换热器采用小联箱单元组合结构，即便于检修维护，减轻局部磨损的危害，也可提高整个换热器的使用寿命；热源相变参数控制系统的时间常数小，调节特性好。
易于将多任务控制和多层次保护集成在一个系统，安全性高；可与空气预热器配套设计，变为可调式空气预热系统，保护空气预热器不发生低温腐蚀和堵灰。
从而空预器可采用管式或板式结构，降低漏风损失，提高了机组经济性。
四、项目主要技术难点1、可靠的控制系统分控相变系统采用的控制手段较多，使各控制协调配合是保障分控相变烟气余热利用系统正常工作的关键点，也是难点。
本项目将采用成熟的PLC控制技术集中处理各种控制、报警和保护信号。
2、烟道换热器的布臵烟道换热器尺寸和重量较大，其合理布臵是影响换热效率、系统经济性和安全性的关键因素。
烟道换热器的布臵受制于现场已有空间布局和烟道布臵及尺寸的限制较多，本项目需根据现场情况，研究制定一套最佳的设备布臵方案。
五、项目预期达到的主要技术指标1）锅炉排烟温度最低可降低到120℃以下；2）相变换热器壁面温度可控可调，在各种工况下，壁面温度都比酸露点高5℃。
3）各种工况下，相变换热器烟气侧压力降≤300Pa；4）各种工况下，相变换热器风侧压力降≤150Pa；5）相变换热器用电负荷≤10kW；6）引风机、送风机等主要辅机增加电耗≤300kW；7）项目回收余热年节约标煤量≥5000t/y；8）供电煤耗降低≥2.5g/kWh；9）换热元件不间断连续运行时间大于10000小时，设计使用寿命不小于10年。
10）系统设备寿命大于15年。
六、项目费用明细单位：万元科目金额备注（一）直接费用840 1.人员费（1）研究机构人员费50 （2）临时工工资40 2.设备及软件费（1）购臵510 （2）试制100 3.业务费（1）材料费80 （2）资料费10 （3）外协测试试验及加工费20 （4）会议费10 （5）差旅费20 4.其他直接费用（二）间接费用801.现有仪器设备使用费202.直接管理费用503.其他间接费用10 （三）协作研究支出50 协作支出1 50 合计970七、项目的进度安排资金计划(万序号时间段主要研究内容和成果元)1 2013年12月70 理论研究和设计，完成系统设计计算2 2014年1月~2014150 完成设备设计和部分设备加工年3月500 完成设备制造和部分材料采购3 2014年4月~2014年5月4 2014年5月~2014200 完成设备购臵和系统的安装年7月50 完成系统的调试和优化运行5 2014年7月~2014年8月八、项目主要负责人和参加人员情况1、项目负责人2、项目研究人员序号姓名工作单位职务职称专业承担本项目主要工作投入月数九、项目主要经济、社会、环境收益1、经济效益节能效益计算下表仅计算加热风的效益。
