MM430变频器简明使用说明

合集下载

430变频器入门指南

警告，　注意和提示：以下的"警告", "注意" 和"提示" 是为了您的安全而提出的, 是为了防止变频器或与其连接的部件受到损坏而采取的一些措施.特殊的＂警告＂，　＂注意＂　和　＂提示＂　适用于特定的操作, 放在有关章节的开始部分. 请您仔细阅读这些信息, 因为它们为您提供了人身安全的保障, 并且有助于延长变频器以及与之连接的设备的使用寿命.!警告?本设备带有危险电压, 而且它所控制的是带有危险电压的转动机件.如果不遵守"警告"的规定, 或不按本手册的要求进行操作, 就可能会造成死亡, 严重的人身伤害或重大的财产损失.?只有经过认证合格的专业人员才允许操作本设备, 并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装, 操作和维护的规定. 正确地进行搬运装卸, 就位安装和操作维护, 是实现本设备安全和成功地投入运行的可靠保证 .?在电源电压切断5分钟以内, MICROMASTER 变频器的直流回路上仍然带有危险电压. 因此, 切断变频器的供电电源5分钟以后, 才允许接触 MICROMASTER 变频器的任何部分.?本设备可以按照 UL508C (质量保证标准)第 42节的要求, 在变频器内部提供电动机过载保护功能 .请参看参数P0610 (第 3 访问级) 和 P0335的说明 . 电动机的过载保护功能也可以采用将外部PTC(正温度系数电阻) 信号接到变频器的数字输入端来实现 .?当采用带有延迟时间的 H 或 K 型熔断器作为保护器件时, 本设备适用于回路对称容量不大于10,000安培 (均方根值) 的地方, 最大电压为 230 / 460V / 575V.?连接导线只能采用 1 级, 60/75°的铜线.?安装变频器时, 有关固定螺丝的紧固扭矩的规定请参看"操作说明书"的有关部分.?即使变频器不在运行状态, 它的电源输入端子, 直流回路端子和到电动机的输出接线端子都带有危险电压. 因此,在断开电源电压以后, 必须经过5分钟,等待变频器内部的电容器放电完毕, 才允许进行任何安装工作 .注意：　在进行任何安装和调试之前, 请你务必阅读以下的安全规则和警告, 以及设备上粘贴的的所有警示标志. 确保警示标志置于醒目的地方, 并更换已经脱落或损坏的标志 .外形尺寸图外形尺寸 F外形尺寸 D 外形尺寸 E外形尺寸 FX外形尺寸 GX545+22525326+2Ø20991508.537Ø281533+21210028371251251251251728Ø20129125125379.2125125371375.5171400+2356+2Ø303023326+2100功率端子的连接，　变频器　U V L3L2L1W外形尺寸 C外形尺寸 FGroundGroundGroundGroundPE外形尺寸 FX/GX 电动机控制端子的连接AIN2On = [A], 0 - 20 mA Off = [V], 0 - 10 V模拟输出0 - 20 mA (500)P+N -AIN1On = [A], 0 - 20 mA Off = [V], 0 - 10 V电源电压的频率设定b o a r dDIP 开关 1 缺省设定值 = OFF调试MICROMASTER 430 变频器在供货时带有状态显示板 (SDP) 和涵盖以下内容的缺省参数设置:?电动机的额定数据, 电压,电流和频率与变频器的数据完全匹配 .?电动机的速度特性为线性 V/f 控制, 由模拟式电位计进行控制.?50 Hz 时最大速度为3000 转/分 (60 Hz 时为3600 转/分); 可采用电位计通过变频器的模拟输入端进行控制. 斜坡上升时间 / 斜坡下降时间 = 10 s如果需要对更复杂的应用对象进行设置, 请参看“操作说明书”和“参数表”, 它们在变频器供货时以光盘的形式提供给用户.本“入门指南”中, 提供了利用BOP进行快速调试的说明. 有关BOP的说明, 可查阅 "操作说明书册".P00101 = 快速调试开始快速调试在电动机投入运行之前, P0010 必须回到‘0’. 但是,如果调试结束后选定 P3900 = 1 , 那么, P0010的回 '0' 操作是自动进行的.P01000 = kW / 50 Hz1 = hp / 60 Hz2 = kW / 60 Hz 选择工作地区是欧洲　／　北美　用 DIP开关2 设定为0 或1 , 或把参数P0100 设定为 2.P030410 V - 2000 V 电动机的额定电压根据铭牌键入的电动机额定电压 (V)P03050 ... 2 * I nom 电动机的额定电流根据铭牌键入的电动机额定电流 (A)P03070 kW - 2000 kW 电动机的额定功率根据铭牌键入的电动机额定功率. 如果 P0100 = 1, 功率单位应是 hpP031012 Hz - 650 Hz 电动机的额定频率根据铭牌键入的电动机额定频率 ( Hz)P03110 - 40000 1/min 电动机的额定速度根据铭牌键入的电动机额定速度 (rpm)P0700 选择命令源(on (接通)/ off(断开) / reverse(反转))1 = 基本操作面板BOP2 = 模入端子/数字输入 (缺省设置)P1000 选择频率设定值源1 = 用BOP给定频率2 = 模拟设定值 (缺省设置)P1080 电动机的最小频率本参数设置电动机的最小频率(0-650Hz) ,达到这一频率时, 电动机的运行速度将与频率的设定值无关. 这里设置的值对电动机的正转和反转都是有效的.P1082 电动机的最大频率本参数设置电动机的最大频率(0-650Hz) ,达到这一频率时, 电动机的运行速度将与频率的设定值无关. 这里设置的值对电动机的正转和反转都是有效的P11200 - 650 s 斜坡上升时间电动机从静止停车加速到最大电动机频率所需的时间.P11210 - 650 s 斜坡下降时间电动机从其最大频率减速到静止停车所需的时间.P3900 结束快速调试0 = 结束快速调试, 不进行电动机计算或复位为工厂缺省设置值.1 = 结束快速调试, 进行电动机计算或复位为工厂缺省设置值(推荐的方式) .2 = 结束快速调试, 进行电动机计算和I/O复位3= 结束快速调试, 进行电动机计算, 但不进行 I/O复位质量证书：　本变频器符合以下规范和标准： /products/sd欧洲低电压规范欧洲机械制造规范欧洲电磁兼容性(EMC) 规范质量保证实验室(UL)标准UL 和 CUL 编目的功率转换设备 5B33 标准适用于 2 级污染的环境.ISO 9001 西门子公司按照 ISO 9001标准的要求对其质量管理体系进行管理.。

MM430变频器参数设置

参数复位操作
参数复位：
将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱
时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。

在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

开始操作
P0003＝1 定义参数访问等级为标准级
P0010＝30 进入工厂复位准备状态
P0970＝1 将参数复位到出厂设定值
Busy 等待状态（等待时间因变频器功率等级而不同）
P0970 复位完成，显示P0970此时P0970=0，P0010=0
在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

快速调试
快速调试的作用
快速调试通过设置电机参数、变频器的命令源、频率给定源等基本设置信息，从而达到简单快速运转电机的一种操作模式。

功能调试。

西门子变频器MM430常规操作方式

西门子变频器MM430常规操作方式西门子变频器MM430相比西门子变频器MICROMASTER系列的其他成员，具有更好的技术特定和更快速的动态响应。

西门子变频器MM430性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。

本文下面为您举例说明一下西门子变频器MM430的操作方式，供您在调试过程中参考，从而提高工作效率。

西门子变频器MM430常规操作的例子如下：1. 旁路方式西门子变频器MM430系列的旁路方式是由西门子变频器MM430的继电器输出接点控制两个机械上互相锁定的接触器。

旁路电路可以通过变频器操作电动机，或者不通过变频器而直接由电源向电动机供电，变频器负责接触器之间的切换工作;2. 电动机分级控制西门子变频器MM430系列在PID控制信号的作用下，最多可以控制三台辅助电动机，整套系统包括一台用变频器控制速度的水泵和三台辅助水泵，各台辅助水泵可以通过接触器或电动机启动器投入系统运行;3. 传动皮带故障检测西门子变频器MM430系列可以用于传动皮带的故障检测，变频器对其输出转矩的变化范围进行监控中，这样可以识别变频器是否处于欠负载或者过负载运行的状态。

该功能把当前的速度/转矩曲线和编程的速度/转矩曲线进行比较，从而判断是否出现故障;4. 节能方式西门子变频器MM430系列的节能方式扩展了PID控制器的功能，在节能方式下，电动机可以通过最小频率运行，然后再断开电动机。

如果达到了重新起动的频率，电动机将自动再起动。

西门子变频器MM430性能优异，是西门子变频器MICROMASTER系列中的中高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过变频器的各种常规操作来实现驱动控制任务。

MM430变频器简明使用说明

常见故障及排除方法
故障代码F0001
过电流。可能原因是电机短路、电机电缆接地、输出功率与电机不匹配等。排除方法：检查电机和电缆，确保无短路或接地；调整输出功率与电机匹配。
故障代码F0002
过电压。可能原因是输入电压过高或电机处于再生制动模式。排除方法：检查输入电压是否正常；调整电机参数，避免再生制动。
故障代码F0003
欠电压。可能原因是输入电压过低或主电路断路器断开。排除方法：检查输入电压是否正常；检查主电路断路器是否正常工作。
日常维护与保养
定期清洁变频器表面，保持整洁干净。
定期检查冷却风扇是否正常工作，确保散热良好。
检查电缆连接是否紧固，确保无松动或接触不良现象。
定期检查与维修
状态。
可靠性高
03
具有过载、过流、欠压等多重保护功能，确保设备安全稳定运
行。
应用领域
01
02
03
电机驱动
适用于各种类型的电机驱动，如泵、风机、传送带等。
自动化生产线
用于控制生产线的速度、张力等，提高生产效率和产品质量。
物料输送
用于控制输送带的速度，实现物料的稳定输送。
技术规格
01
输入电源：三相交流380V/50Hz
MM430变频器简明使用说明
汇报人： 202X-12-24
目录
• 简介 • 安装与连接 • 操作与控制 • 故障排除与维护 • 安全注意事项
简介
01
产品特点
高精度控制
01
MM430变频器采用先进的控制算法，能够实现高精度的速度和
转矩控制。
易于操作
02
配备简单易用的操作面板，用户可以快速设置参数和监控运行

西门子变频器M430说明书

警告 ¾ 本设备带有危险电压，而且它所控制的是带有危险电压的转动机件。如果不遵守“警告”的
规定，或不按本说明书的要求进行操作，就可能会造成死亡，严重的人身伤害或重大的财产损失。 ¾ 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本说明书中所有的安全说明和有关安装，操作和维护的规定。正确地进行搬运装卸，就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。 ¾ 注意触电的危险。即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压。因此，在电源关断 5 分钟以后才允许打开本设备。 ¾ 即使变频器处于不工作状态，以下端子仍然可能带有危险电压: ♦ 电源端子 L/L1，N/L2，L3 或 U1/L1，V1/L2，W1/L3。 ♦ 连接电动机的端子 U，V，W 或 U2，V2，W2。 ♦ 取决于框架尺寸，端子 DC+/B+，DC-，B-，DC/R+或 DCPS，DCNS，DCPA，DCNA ¾ 以“马力”为单位的额定功率是根据西门子的 1LA 电动机给出的，而且仅仅是指导性的；它们不一定与 UL 或 NEMA 以马力为单位的额定功率一致。
PE
¾
= Ground
¾
PE - 通过接地导体的保护性接地，接地导体的截面大小应能保证在短路情况下接地点的电压不超过 50 伏。通常，该点用于变频器的接地。
- 接地点，其参考电压可达到与地电压相同的值。通常，该点用于电动机的接地。
只能用于指定的应用领域本变频器只能用于说明书中指明的应用领域，而且只能与西门子公司推荐和认可的器件和部件一起使用。
是其第§8 节关于“带电部件上工作时允许的安全距离”的规定。实际操作时，应该使用适当的电子器具。 ¾ 在安装和调试变频器之前，请您务必仔细阅读这些安全规则和警告，以及设备上粘贴的所有警示标志。确保警示标志置于醒目的地方，并更换已经脱落或损坏的标志。

西门子变频MM430_PID_的参数设置

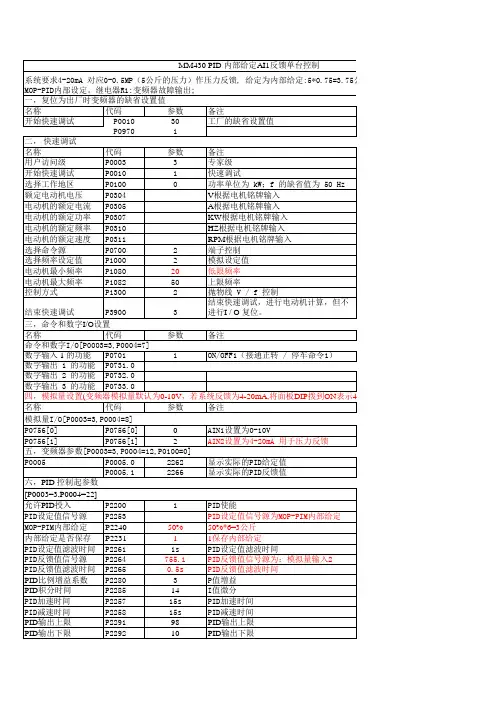

MM430 PID 内部给定AI1反馈单台控制系统要求4-20mA 对应0-0.5MP（5公斤的压力）作压力反馈, 给定为内部给定:5*0.75=3.75公斤 DIN1做起停开关。给定由 MOP-PID内部设定。继电器R1:变频器故障输出; 一，复位为出厂时变频器的缺省设置值名称代码参数备注开始快速调试 P0010 30 工厂的缺省设置值 P0970 1 二，快速调试名称代码参数备注用户访问级 P0003 3 专家级开始快速调试 P0010 1 快速调试选择工作地区 P0100 0 功率单位为 kW；f 的缺省值为 50 Hz 额定电动机电压 P0304 V根据电机铭牌输入电动机的额定电流 P0305 A根据电机铭牌输入电动机的额定功率 P0307 KW根据电机铭牌输入电动机的额定频率 P0310 HZ根据电机铭牌输入电动机的额定速度 P0311 RPM根据电机铭牌输入选择命令源 P0700 2 端子控制选择频率设定值 P1000 2 模拟设定值电动机最小频率 P1080 20 低限频率电动机最大频率 P1082 50 上限频率控制方式 P1300 2 抛物线 V / f 控制结束快速调试 P3900 3 结束快速调试，进行电动机计算，但不进行I / O 复位。三，命令和数字I/O设置名称代码参数备注命令和数字I/O[P0003=3,P0004=7] 数字输入 1 的功能 P0701 1 ON/OFF1（接通正转 / 停车命令1）数字输出 1 的功能 P0731.0 数字输出 2 的功能 P0732.0 数字输出 3 的功能 P0733.0 四，模拟量设置(变频器模拟量默认为0-10V，若系统反馈为4-20mA,将面板DIP拨到ON表示4-20mA) 名称代码参数备注模拟量I/O[P0003=3,P0004=8] P0756[0] P0756[0] 0 AIN1设置为0-10V P0756[1] P0756[1] 2 AIN2设置为4-20mA 用于压力反馈五，变频器参数[P0003=3,P0004=12,P0100=0] P0005 P0005.0 2262 显示实际的PID给定值 P0005.1 2266 显示实际的PID反馈值六，PID 控制起参数 [P0003=3,P0004=22] 允许PID投入 P2200 1 PID使能 PID设定值信号源 P2253 PID设定值信号源为MOP-PIM内部给定 MOP-PIM内部给定 P2240 50% 50%*6=3公斤内部给定是否保存 P2231 1 1保存内部给定 PID设定值滤波时间 P2261 1s PID设定值滤波时间 PID反馈值信号源 P2264 755.1 PID反馈值信号源为：模拟量输入2 PID反馈值滤波时间 P2265 0.5s PID反馈值滤波时间 PID比例增益系数 P2280 3 P值增益 PID积分时间 P2285 14 I值微分 PID加速时间 P2257 15s PID加速时间 PID减速时间 P2258 15s PID减速时间 PID输出上限 P2291 98 PID输出上限 PID输出下限 P2292 10 PID输出下限节能设定值 P2390 50% 节能设定值50*50%=25HZ

恒压供水MM430、MM440变频器设置

恒压供水变频器设置在MM430、440上，通过设置第一套参数进行USS控制的驱动器自身集成的PID的闭环调节。

PID给定值由S7-200设置，驱动器的启动/停止命令由S7-200发出，操作如下：㈠做工厂复位（P0010=10，P0970=1），进行快速调试；1、P1003=1（访问等级）2、P0010=1（开始快速调试）3、P0304 （电动机的额定电压）4、P0305 （电动机的额定电流，根据电机铭牌设置）5、P0307 （电动机的额定功率，根据电机铭牌设置）6、P0310 （电动机的额定功率，根据电机铭牌设置）7、P0311 （电动机的额定速度，根据电机铭牌设置）8、P1080 （电动机最小频率，设30Hz）9、P1082 (电动机最大频率，设50Hz)10、P1120 （斜坡上升时间）11、P1121 （斜坡下降时间）12、P3900=3（快速调试结束）注：对于MM440 P1000[0]=5㈡配置PID调节器1、使能PID调节器P2200[0]=1：0（允许投入PID闭环控制器）2、指定反馈信号P2264[0]=755：1（反馈信号来源=模拟量输入1）3、PID模拟量信号的刻度P0756[0]=2（定义模拟量输入信号的类型为0-20mA）DIP开关的设定值如下：OFF=电压输入（10V）ON=电压输入（20mA）DIP开关安装的位置与模拟量的对应关系如下：左面的DIP开关（DIP1）=模拟量输入1右面的DIP开关（DIP2）=模拟量输入2 P0757[0]=4.00 (标定ADC的X1值为4.0mA)P0758[0]=0.00 (标定ADC的X1值为0.00％)P0759[0]=20.00 (标定ADC的X2值为20.mA)P0760[0]=100.00 (标定ADC的X2值为100.00％)P0761[0]=4.00 (定义模拟输入特性死区的宽度)注：对于MM440 P0761[0]=4.004、PID反馈信号滤波器的时间常数P2265=0.5s5、定义PID反馈类型P2271=0 （如果反馈信号底于PID设定值，PID控制器将增加电动机的速度，以校正它们的偏差）6、确定PID给定值来源P2253[0]=2018.1 （定义PID给定值的信号来源。

MMS430调试方法

SIEMENS MICROMASTER 430 增加频率调试方法：1、变频在50HZ时正常启动2、按【Hand键】，然后按【O键】，电机频率下降，逐渐停止，按【P键】进入程序设定3、设定P1082=60HZ，P2000=60HZ,按一次【Fn键】，在按一次【P键】返回原始界面，按【Auto键】。

4、下电，拆除I/O板，调节DIP开关，设定DIP开关2为On位置（北美地区缺省值，60Hz，功率单位，HP）5、恢复相应面板，上电，正常运行，应该到60HZ。

6、继续设定65HZ7、重复步骤28、设定P1082=65HZ，P2000=65HZ,按一次【Fn键】，在按一次【P键】返回原始界面，按【Auto键】。

9、下电，上电，看是否自动运行到65HZ，手动按上建，调节至65HZ10、按【P键】进入程序设定状态，检查P1031是否为1，恢复到初始界面，11、下电，上电，应该到自动至65HZSIEMENS MICROMASTER 430 额定电流变动调试方法：1、按【hand键】2、按【O键】3、设P0010=14、设P0305调节电流5、恢复P0010=06、按【Fn键】一次，按P键一次，恢复成原始界面，按【Auto键】7、下电、上电。

SIEMENS MICROMASTER 420 0.37kW优化设置0.75KW的调试方法：1、正常启动，长按【O键】，进入变频器调试状态。

2、进入快速调试状态，参见快速调试资料。

按【P键】进入程序设定P0010=1P0100=0P0304=400P0305=2(原为1)P0307=0.75(原0.37)P0310=50P0311=2800P0700=2.00P1000=1P1080=0.00P1082=50.00···P3900=0调试完毕，恢复P0010=0继续程序设定P1910=1界面进入优化状态约1min，P1210=2（自动重启功能）下电，上电，应正常运行。

MM430应用于软水泵变频器控制及参数设置

软水变频器参数设臵软水变频器两台，控制电缆为硬线接入控制，输入输出接线图详见变频器图纸。

两台变频器参数一致。

控制方式：软水循环泵共有两台，分别由1号2号变频器分别控制。

为了满足四台水箱的水位稳定，我们选择按水位采样控制变频器的启停和频率。

从1号装臵流程图或2号装臵流程图右下角，可以找到关于软水变频器的控制按钮，电机进入后，进入软水变频器的控制画面。

画面共分为三个部分，按左中右进行排列，最左侧为整体控制的设臵，中间画面为1号泵的控制设臵，右侧为2号泵的控制设臵。

在整体控制设臵中，操作人员可以选择投入1号水泵、2号水泵或者全部进行投入，点击对应的按钮后，未投入电机的启动停止选项变为不可选模式。

当整体控制投入自动时，画面上方有SP1、SP2，SP_T设臵，SP1中的值为当一号变频器负载到达此值时，二号电机启动；SP2中的值为当1号变频器负载减少到此值时，二号电机停止。

SP_T为液位采样周期，每隔SP_T时间进行一次液位计算，避免给定频率变化过快。

在设定值下方为液位检测值，我们通过调节下方的P、I、D来使其跟随设定值，为了避免变频器的变化过快，使其在设定值周围±20即可，但要保证生产必须的液位。

当液位降低到某一低限时，画面会进行报警，操作人员要尽快处理，水泵或软水箱可能出现问题。

当整体控制投入手动时，泵将按照手动给定直接控制1、2号水泵，及当手动给定大于SP1时，1号2号水泵同事投入，若给定小于SP2时停止2号水泵，只运行1号水泵，采样不参与控制。

如果只投入1号或2号泵，操作人员将从1号泵控制画面、或2号泵控制画面单独控制，若投入自动，系统也按照整体控制设定进行控制。

变频器共分为手动，自动，远程三种控制方式，其中手动控制为最优先控制。

手动、自动控制按钮在变频器面板上，AUTO按钮为自动，HAND按钮为手动，当点击手动时，只能按面板启动停止按钮，和上下箭头进行调速。

若想进行自动控制或远程控制必须点击AUTO按钮，这样柜面按钮可以进行控制，点击远程时，可以进行PLC控制，点击就地时，柜面启动按钮起作用。

MM430变频器参数设置

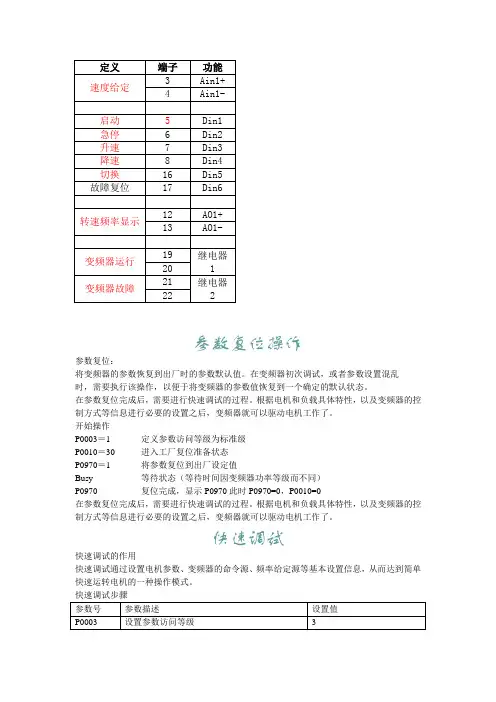

定义端子功能速度给定3Ain1+ 4Ain1-启动5Din1急停6Din2升速7Din3降速8Din4切换16Din5故障复位17Din6转速频率显示12AO1+ 13AO1-变频器运行19继电器201变频器故障21继电器222参数复位操作参数复位：将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。

在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

开始操作P0003＝ 1定义参数访问等级为标准级P0010＝ 30进入工厂复位准备状态P0970＝ 1将参数复位到出厂设定值Busy等待状态（等待时间因变频器功率等级而不同）P0970复位完成，显示 P0970 此时 P0970=0 ，P0010=0在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

快速调试快速调试的作用快速调试通过设置电机参数、快速运转电机的一种操作模式。

快速调试步骤参数号参数描述变频器的命令源、频率给定源等基本设置信息，设置值从而达到简单P0003设置参数访问等级3＝1标准级＝2扩展级＝3专家级P0010＝1 开始快速调试注意：1.只有在 P0010=1 的情况下，电机的主要参数才能被修改，如： P0304， P0305 等2.只有在 P0010=0 的情况下，变频器才能运行P0100选择电机的功率单位和电网频率＝0单位 kW ，频率 50H＝1单位 HP，频率 60Hz＝2单位 kW ，频率 60HzP0304[0]电机额定电压：注意电机实际接线（Y/）P0305[0]电机额定电流：注意：电机实际接线（Y/）如果驱动多台电机，P0305 的值要大于电流总和。

P0307[0]电机额定功率如果 P0100 = 0 或 2，单位是kW如果 P0100 = 1，单位是HP.P0308[0]电机功率因数P0311[0]电机的额定速度矢量控制方式下，必须准确设置此参数P0320[0]电机的磁化电流通常取默认值P0335[0]电机冷却方式=0 利用电机轴上风扇自冷却=1 利用独立的风扇进行强制冷却P0500工艺过程的应用对象=0恒定转矩负载=1风机和泵P0640[0]电机过载因子以电机额定电流的百分比来限制电机的过载电流。

MicroMaster 430 标准变频器简易手册

用户文件上海凯泉泵业集团系统框图1 调试方法2 工厂复位3 MICROMASTER 430的系统参数简要介绍4 故障的排除和故障代码 5MICROMASTER 4307.5Kw-250Kw简易使用手册用户文件:上海凯泉泵业集团版本 04/2004一系统框图或电动机最大最大继电器3继电器2继电器130V D C /5A (电阻负载) 250V A C /2A (感性负载)D I P 开关(在控制板上)A D C 1 A D C 20-20 m A 电流90 -10V 电压 D I P 开关(在I /O 板上)带隔离的0V (输出)带隔离的+24V (输出)B O P -2串行通讯协议最小二.调试方法MICROMASTER 430 变频器在标准供货方式时装有状态显示板（SDP ），对于很多用户来说，利用SDP 和制造厂的缺省设置值,就可以使变频器成功地投入运行，如果工厂的缺省设置值不适合您的设备情况，您可以利用基本操作板（BOP-2）（修改参数，使之匹配起来。

BOP-2是作为可选件供货的。

您也可以用PC IBN 工具来调整工厂的设置值，相关的软件在随变频器供货的CD-ROM 中可以找到。

注意MICROMASTER 430变频器只能用BOP-2进行操作。

MICROMASTER 430变频器不能用BOP 或AOP 进行操作。

SDP 状态显示屏BOP-2 基本操作板MICROMASTER 430变频器的操作面板2.1用状态显示板（SDP）调试面板上的SDP 有两个LED （发光二极管），用于显示变频器当前的运行状态在采用SDP 时，变频器的预设定值必须与下列电动机数据兼容：电动机的额定功率电动机的额定电压电动机的额定电流电动机的额定频率（建议采用西门子的标准电动机）此外，必须满足以下条件：按照线性 V/f 控制特性，由模拟电位计控制电动机速度。

频率为50Hz 时最大速度为3000转/分钟（60 Hz 时为3600转/分钟），可通过变频器的模拟输入端用电位计控制。

MM430在恒压供水中的应用完整版

MM430在恒压供水中的应用。

完整版MM430是专用于风机水泵类应用场合的变频器。

本身不支持矢量控制VC功能，也就没有相应的编码器模板。

也就是说，MM430最擅长的是V/F控制方式，而且是平方转矩类负载。

不要误以为MM430比MM440要低级，MM430在恒压供水等场合有非常实用的功能，这些功能是MM440不具备的。

MM430的功能：· PID控制功能（这个MM440也有）o 即PID闭环控制。

搞自控的都明白。

·分级控制功能o 在多电机协调工作时，如果一台电机不足以保证水压时，自动工频起动第二台电机，依此类推。

最多可以有4台电机工作。

·节能模式（即睡眠模式）o 在水压高于设定值时，电机低频工作也不会导致水压下降，那么可以关闭电机，即睡眠。

当水压偏低时，再启动电机。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例一：单台电机，单台MM430，实现恒压供水。

并启用节能模式。

硬件需求：带标准信号输出的压力表。

压力表可以线性的根据管道里压力的大小输出0~20mA，或者4~20mA，或者0~10VDC的信号。

满量程时输出最大值。

接线方法：压力表信号接到AI0。

模拟量通道配置正确。

比如假设压力表满量程为10Mpa，目标管道压力4Mpa，表输出为0~20mA信号，接到变频器3、4号端子上，则需要将变频器外壳上ADC类型的相应的DIP拨码拨到上面，表示输入为电流型信号（默认为电压型）。

设置参数p756.0=2。

通过r754.0可以看到水压表的百分比反馈值。

完成快速调试QC。

设置以下参数：P700=2，端子控制P701=1，5#端子起动信号P1000=2，（在P2200=1时无效）P2200=1，使能PIDP2253=2250，主给定来源于PID-MOPP2240=40，压力表满量程为10Mpa，目标管道压力4MpaP2264=755.0，反馈值P2265=5，反馈滤波时间P2280=0.5，P参数P2285=15，I参数P2274＝0，D参数P2390＝5Hz，进入睡眠的频率P2391＝10s，进入睡眠的延时P2392＝80，再起动的PID偏差－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例二：单台电机，单台MM430，实现恒压供水。

MM430变频器参数设置

MM430变频器参数设置
参数复位操作
参数复位：
将变频器的参数恢复到出⼚时的参数默认值。

在变频器初次调试，或者参数设置混乱
时，需要执⾏该操作，以便于将变频器的参数值恢复到⼀个确定的默认状态。

在参数复位完成后，需要进⾏快速调试的过程。

根据电机和负载具体特性，以及变频器的控制⽅式等信息进⾏必要的设置之后，变频器就可以驱动电机⼯作了。

开始操作
P0003＝1 定义参数访问等级为标准级
P0010＝30 进⼊⼯⼚复位准备状态
P0970＝1 将参数复位到出⼚设定值
Busy 等待状态（等待时间因变频器功率等级⽽不同）
P0970 复位完成，显⽰P0970此时P0970=0，P0010=0
在参数复位完成后，需要进⾏快速调试的过程。

根据电机和负载具体特性，以及变频器的控制⽅式等信息进⾏必要的设置之后，变频器就可以驱动电机⼯作了。

快速调试
快速调试的作⽤
快速调试通过设置电机参数、变频器的命令源、频率给定源等基本设置信息，从⽽达到简单快速运转电机的⼀种操作模式。

功能调试
如有侵权请联系告知删除，感谢你们的配合！。

mm430参数手册

mm430参数手册
《MM430参数手册》是西门子公司针对其MM430系列变频器的
参数设定手册。

MM430系列变频器是一种用于电机控制的设备，可
实现电机的变频运行和速度调节。

参数手册提供了关于MM430变频
器的详细信息和参数设置的说明。

在这个参数手册中，你可以找到以下内容：
1. 变频器概述，介绍了MM430变频器的基本特点、应用范围和
技术规格。

这部分内容会告诉你MM430变频器的工作原理和适用条件。

2. 参数设置，详细解释了MM430变频器的各个参数及其作用。

这些参数包括运行参数、控制参数、保护参数等。

你可以根据实际
需求，按照手册中的说明进行参数设置，以实现对电机的精确控制。

3. 调试和故障排除，手册中还包含了MM430变频器的调试方法
和常见故障排除步骤。

当你在使用过程中遇到问题时，可以参考手
册中的指导进行排查和修复。

4. 应用示例，手册中可能会提供一些典型的应用示例，展示如何使用MM430变频器实现不同类型的电机控制，例如泵、风机、输送带等。

5. 附录，手册的附录部分可能包含一些额外的信息，例如参数列表、常用术语解释、连接图等。

总之，《MM430参数手册》是一本详细介绍西门子MM430系列变频器的重要参考资料。

通过仔细阅读和理解手册中的内容，你可以更好地了解和应用MM430变频器，实现对电机的精确控制。

MM430调试说明外部控制手自动模式

MM430调试说明（外部控制手/自动模式）
一，功能说明
变频器处于长期启动状态；
可输出频率反馈信号；
当转换开关处于手动时，由数字输入（按钮带动继电器）控制固定频率输出（50Hz）；
当转换开关处于自动时，由模拟输入（PLC or DDC给出）控制固定频率输出。

二，端子说明
1，端子5,9为变频器启动控制端子，闭合（启动）、断开（关闭）；变频器常启情况下可短接此对端子。

2，端子12,13为模拟输出端口（0-20mA），作为反馈信号，反馈信息可设定。

3，端子18~25为继电器输出端口
4，端子29,30为通讯端口（一般不使用）
5，端子3,4为模拟信号输入端口（3+，4-），0-10Vor4-20mA.
6，端子7,9为手自动切换端子
闭合为手动模式，由端子8,9控制固定频率的输出；
断开为自动模式，有端子3,4的模拟输入控制频率的输出。

三，调试参数
P0700→in000→2
in001→2 P0703→99
P0704→15
P0810→722.2
P1000→in000→2
in001→3 P1004→50
复位操作
P0010→30
P0970→1
四，命令解释P0700
P0703
P1004。

MM430变频器简明使用说明(收藏)

电动机最大频率
• 范围：0…650Hz • 达到这一频率时电动机的运行速度将于频率的给定值无关。
斜坡上升时间
电动机从停车加速到电动机最大频率所需的时间
斜坡下降时间电动机从最大速度减速到停车所需的时间
OFF3的斜坡下降时间
•OFF3命令使电动机快速停车 •如果OFF3是开路，电动机是不能启动的。
MM430变频器简明使用说明
了解西门子
1847年由维尔纳·冯·西门子建立。
中国最著名和最受推崇和尊敬的企业公民之一。
MicroMaster430变频器图片
主要内容
快速调试
设置参数
故障排除
快速调试前期工作
• 设置P0010=30 设置P0970=1
• 机械安装电气安装
调试流程
用户访问级
功率组件过温 F0022
• 直流回路过电流=IGBT 短路
• 制动斩波器短路 • 有接地故障
Over heat
整流模块过温F0024
•通风风量不足? •冷却风机没有运行? •环境温度过处于运转状态 •脉冲频率必须设定为缺省值 •环境温度可能高于变频器允许的运行温度
选择电动机数据辨识
0 禁止 1 所有参数进行辨识并修改
结束快速调试
0 不进行电动机计算或复位为工厂缺省设置。
1 进行电动机计算和复位为工厂缺省设置值。
2 进行电动机计算和 I/O复位
3 进行电动机计算，但不进行I/O复位
MicroMaster430变频器参数表
P0003=3 P0010=1 P0304=380 P0305=164 P0307=90
控制方式
1.线性V/F控制 P1300=0
可用于可变转矩和恒定转矩的负载. 例如,风机和水泵.

MM430变频器参数设置

MM430变频器参数设置1.基本参数设置：-运行频率：设定变频器的输出频率范围，通常设置为50Hz或60Hz；-频率上限和频率下限：设置变频器输出频率的范围限制，保证设备的正常运行；-控制方式：选择变频器的控制模式，可以选择全速调节、开环矢量控制或闭环矢量控制等。

2.输出参数设置：-输出电压：根据实际需求设置输出电压，通常为变频器额定电压；-输出电流：设置变频器的输出电流限制，保护电机和变频器；-加速和减速时间：设置变频器的加速和减速时间，控制设备的运行速度；-输出功率：设置变频器的输出功率限制，与电机功率匹配。

3.控制参数设置：-PID参数：对于闭环矢量控制模式，需要设置PID参数，包括比例系数、积分系数和微分系数，以实现精确的速度控制；-扭矩参数：对于电机的负载特性，可以设置扭矩参数，以实现负载特性的精确调节；-压力参数：对于液压设备的控制，可以设置压力参数，以实现精确的压力控制。

4.保护参数设置：-过载保护：设置变频器的过载保护参数，当输出电流超过设定值时，立即停止输出，保护电机和变频器；-过热保护：设置变频器的过热保护参数，当温度超过设定值时，立即停止输出，防止电机和变频器过热；-断相保护：设置变频器的断相保护参数，当电源供电出现故障时，立即停止输出，保护电机。

5.通信参数设置：- 通信协议：选择变频器的通信协议，可以通过Modbus、Profibus、CAN等方式与上位机进行通信；-通信地址：设置变频器的通信地址，以实现与上位机的数据交换；-通信速率：设置变频器与上位机通信的速率，确保数据传输的稳定性。

在进行参数设置之前，需要对MM430变频器进行充分了解，并参考技术手册提供的参数表和说明。

不同的应用场景可能需要调整不同的参数，因此在设置参数之前，需要根据具体需求进行分析和决策。

同时，在实际使用过程中，也需要根据设备的运行情况进行参数的动态调整和优化，以实现最佳的控制效果。

总之，MM430变频器的参数设置对于设备的正常运行和性能发挥至关重要。

MM430变频器基本原理及参数设置

2.2 用BOP-2进行调试的简要说明
2.3 用基本操作板 BOP-2进行调试
2.4 快速调试（P0010=1）
在进行快速调试以前，必须已经完成变频器的机械和电气安装工作。 P0010 的参数过滤功能和P0003 选择用户访问级别的功能在调试时是十分重要的。
MICROMASTER 4 变频器有三个用户访问级：标准级，扩展级和专家级。进行快速调试时，访问级较低的用户能够看到的参数较少。这些参数的数值要麽是缺省设置，要么是在快速调试时进行计算。
• 性能特征
V / f 控制磁通电流控制（FCC），改善了动态响应和电动机的控制特性多点 V/f 控制特性快速电流限制（FCL）功能，避免运行中不应有的跳闸内置的直流注入制动复合制动功能改善了制动特性加速/减速斜坡特性具有可编程的平滑功能起始和结束段带平滑圆弧起始和结束段不带平滑圆弧具有比例，积分和微分（PID）控制功能的闭环控制各组参数的设定值可以相互切换电动机驱动数据组（DDS）命令数据组和设定值信号源(CDS）可变转矩（VT）运行时的额定参数自由功能块
快速调试包括电动机的参数设定和斜坡函数的参数设定。快速调试的进行与参数 P3900 的设定有关，在它被设定为 1 时，快速调试结束后，要完成必要的电动机计算，并使其它所有的参数（P0010=1 不包括在内）复位为工厂的缺省设置。
在 P3900 = 1，并完成快速调试以后，变频器即已作好了运行准备；是在快速调试方式下才是这种情况。
注意：在进行具体调试参数设置时一定要确保P003=3且不能进入P0010。
有多种可选件供用户选用：用于与 PC 通讯的通讯模块，基本操作面板（BOP-2）和用于进行现场总线通讯的 PROFIBUS 模块用于水泵和风机控制时的特点：

MICROMASTER 430 变频器的使用

Con接ta触ct器ors
R继el电ay器ou输tp出uts
I隔so离la器tor件
图 4-1 旁路电路
MICROMASTER 430 使用大全
4-5
MICROMASTER 430 变频器的使用
功能
旁路方式是由 MICROMASTER 430 变频器的继电器输出接点控制两个机械上互相锁定的接触器。旁路电路可以通过变频器操作电动机，或者不通过变频器而直接由电源向电动机供电。变频器负责接触器间的切换。
MICROMASTER 430 变频器的使用
4.2 命令源（P0700）
注意
斜坡上升/斜坡下降时间和斜坡平滑曲线功能也关系到电动机如何起动和停车。关于这些功能的详细说明，请参看参数表中的参数 P1120， P1121， P1130 和 P1134 。
电动机起动 ¾ 缺省值： ¾ 附加设定值：
端子 5（DIN 1，高电平）参看 P0700 至 P0708
P1300 = 19
电压设定值可以由参数 P1330 给定，而与斜坡函数发生器（RFG）的输出频率无关。
4.5 MICROMASTER 430 变频器的操作方式
4.5.1 旁路方式
如下图组成一个变频器的旁路电路。
电Ma流ins Is隔ol离at器or 件
Mechanical 机int械er联loc锁k
MICROMASTER 430 使用大全
4-1
MICROMASTER 430 变频器的使用
警告
♦ 电气设备运行时，设备的某些部件上不可避免地存在危险电压。 ♦ 按照 EN 60204 IEC 204（VDE 0113）的要求，“紧急停车设备”必须在控制设备的所有工
作方式下都保持可控性。无论紧急停车设备是如何停止运转的，都不能导致不可控的或者未曾予料的再次起动。
