超声心动图在临床中的应用
超声心动图的解读技巧及临床应用，进阶必看！
超声心动图的解读技巧及临床应用，进阶必看！在医院对患者的心血管疾病进行诊疗的过程当中，超声心动图几乎是所有患者都必须要做的项目，但很多患者却看不懂超声心动图中的图像以及指标，因此往往难以准确的认知自身的疾病。
今天，就让我们一起来看一下超声心动图的解读以及临床中的应用方法，教你准确的通过超声心动图判断病情！什么是超声心动图？超声心动图是一种借助超声波对患者的心脏与大血管进行探查，并且根据声波的回弹形成相应的图像，从而帮助医生对患者的心血管疾病进行详细诊断的一种医学诊疗方法，早在1954年就已经在临床诊断并治疗患者的心脏疾病的过程当中得到了应用。
在医生对患者进行超声心动图检查的过程当中，超声波会在穿透患者心脏各层组织的过程当中逐渐的回弹，在被超声波接收端接收之后转化成为强弱不同的光点，进而随着时间的展开而形成一幅完整的图像，从而使医生能够准确的判断患者所患有的心脏及血管疾病。
超声心动图的种类目前，超声心动图大致可以分为三种类型，分别是M型超声心动图，二维超声心动图与多普勒超声心动图等。
1.M型超声心动图M型超声心动图的M来源于英文“运动”的首字母M，这是一种将探头相对固定在·患者的胸壁上，并且使患者的心脏以及大血管在扫描线穿过的位置进行来回或上下移动而形成的一种心动图，能够借助采样线依次通过患者的信访与心室来对患者的心脏血管运动状况进行判断。
除了对患者的心脏血管疾病进行检查之外，M型超声心动图还能够与心电图、心音图、心尖搏动图等在对患者进行诊疗的过程当中进行同步描记，从而使医生能够有效的研究患者心血管状态之间的相互关系。
2.二维超声心动图二维超声心动图又被称作切面超声心动图，这是一种通过将人体反射回的声波信号以光点的形式组成切面图像的超声心动检查方式，能够更加清晰直观的显示患者的心脏结构形态与心脏内部的空间位置。
在对患者进行检测的过程当中，二维超声心动图需要采用三个呈现直角相交的平面束对患者的心脏进行观测，能够直接用于判断患者心脏的瓣膜状态，房室间隔状态，心腔内肿瘤状态等多种情况，在超声造影检查的配合下还能够用来诊断患者是否患有发绀型先天性心脏病。
组织多普勒超声心动图的方法学及临床应用
04
优势与局限性
组织多普勒超声心动图的优势
无创性
组织多普勒超声心动图是一 种无创性的检查方法，通过 高频超声波显示心脏结构和 功能，无需侵入性操作。
实时性
组织多普勒超声心动图能够 实时显示心脏运动状态，提 供动态信息，有助于及时发 现和评估心脏异常。
高分辨率
组织多普勒超声心动图采用 高分辨率的图像技术，能够 清晰显示心脏细微结构和运 动变化。
对心律失常敏感度不高
对于心律失常的敏感度不如心电图等检查方法，可能漏诊一些心律失 常病变。
无法检测心肌缺血
组织多普勒超声心动图无法检测心肌缺血等血流灌注异常情况，需要 结合其他检查方法进行综合评估。
05
未来展望
技术改进与优化
图像质量提升
通过改进超声探头技术和信号处理算 法，提高组织多普勒超声心动图的图 像分辨率和清晰度，以便更准确地识 别和诊断心脏疾病。
目前，组织多普勒超声心动图已经 成为心血管疾病诊断和治疗的重要 手段之一，尤其在心肌缺血、心肌 梗死和心肌肥厚等疾病的诊断中具 有重要价值。
02
方法学
方法学
• 请输入您的内容
03
临床应用
心脏疾病的诊断与监测
心肌病
组织多普勒超声心动图能够检测 心肌运动速度和方向，有助于心
肌病的诊断和监测。
心包疾病
国际学术交流与合作
积极参与国际学术交流活动，与国际同行共同探讨组织多普勒超声心动图技术的 研究进展和应用成果，促进全球范围内的心脏疾病诊断和治疗水平的OR YOUR WATCHING
术中监测
在心脏手术过程中，组织多普勒 超声心动图可以实时监测心脏功 能变化，确保手术安全。
心脏康复与功能评估
心电图与超声心动图的联合应用
心电图与超声心动图的联合应用在临床医学中，诊断技术的发展对提高疾病诊治效果具有重要意义。
心电图（ECG）和超声心动图（Echocardiography）作为两种常用的诊断手段，在心血管疾病诊断中各具优势。
将心电图与超声心动图联合应用，可以充分发挥两者的优点，提高诊断的准确性和效率。
本文将详细介绍心电图与超声心动图的联合应用。
心电图是一种非侵入性、无创、便捷的检查方法，可以反映心脏电生理活动，对诊断各种心律失常、心肌缺血等心脏疾病具有重要价值。
心电图检查操作简单、成本低廉，广泛应用于临床。
然而，心电图对于心脏结构和功能的评估能力有限，对于心腔大小、心脏瓣膜状况等方面的诊断能力不足。
超声心动图则可以直观地显示心脏结构和功能，通过多普勒效应还可以评估血流速度和方向。
超声心动图在诊断心脏瓣膜病变、心肌病、心包疾病等方面具有较高的准确性。
然而，超声心动图对于心电生理活动的评估能力有限，不能很好地诊断心律失常等问题。
1. 评估心脏结构和功能：心电图可以诊断心脏电生理问题，超声心动图可以直观地显示心脏结构和功能，两者结合可以全面评估心脏状况。
例如，在诊断冠心病时，心电图可以评估心肌缺血情况，超声心动图可以评估心脏瓣膜状况和心功能，从而为临床治疗提供更为全面的依据。
2. 诊断心律失常：心电图对于心律失常的诊断具有重要价值，超声心动图可以评估心脏结构和功能，两者结合可以更好地诊断心律失常。
例如，在诊断室性早搏时，心电图可以显示早搏的存在，超声心动图可以评估心脏结构和心功能，从而确定早搏的原因。
3. 评估心脏负荷：心电图和超声心动图联合应用可以评估心脏负荷。
例如，在诊断高血压性心脏病时，心电图可以显示心肌缺血情况，超声心动图可以评估心脏瓣膜状况和心功能，从而评估心脏负荷。
4. 监测治疗效果：心电图和超声心动图联合应用可以监测心血管疾病治疗效果。
例如，在治疗心力衰竭时，心电图可以评估心肌缺血改善情况，超声心动图可以评估心脏结构和心功能改善情况，从而为临床调整治疗方案提供依据。
超声心动图临床应用指南 (1)全文
F．自身瓣膜感染性心内膜炎超声应用指南
Ⅲ类 对于无菌血症的证据和新出现的杂音，而有一过
性发热和非病理性的杂音进行评估。
＊TEE通常能提供TTE所能提供的信息以外的信息。
G.心脏瓣膜病和修复瓣膜干预超声应用指南
I类
1.根据心室的代偿情况、功能、和/或原发和继发损 伤严重性，进行瓣膜干预时间选择的评估。
超声检查结果有时可指导治疗措施的选择，甚至在 临床症状体征都没有变化时，故应在短期内进行复查以 进一步明确。
（参见“瓣膜狭窄超声心动图应用指南”、“自身 瓣膜返流超声心动图应用指南”、“心脏瓣膜病手术干 预和瓣膜修补超声心动图应用指南”）
E．二尖瓣脱垂超声心动图应用指南
I类
诊断二尖瓣脱垂；评价有二尖瓣脱垂体征的患者血 流动力学改变的严重性，瓣膜形态，和（或）心室的 代偿功能。
C.自身瓣膜返流超声心动图检查指南
Ⅱb 类
1.无腔室扩大和临床症状的轻到中度二尖瓣返流患者的复查 2.无腔室扩大和临床症状的中度主动脉瓣返流患者的复查。
Ⅲ类
1.轻度瓣膜返流，有固定体征，左室大小及功能正常又无 症状的患者常规复查。 2.检查正常或有三尖瓣异常的有服用食欲抑制剂史的患者
行超声心动图作为常规复查。
A. 心脏杂音超声心动图评估指南
Ⅰ类
1.病人有心脏杂音和心肺症状。 2.病人有心脏杂音但无症状，其临床征象提示杂音可能 是由于心脏器质性异常所致。
Ⅱa 类
病人有心脏杂音但无症状，心脏疾病的可能性小， 但是标准的心血管临床评估无法排除心脏病的可能性。
Ⅲ类
成年无症状者，通过经验性观察，心脏杂音已被明 确是功能性或是无害的。

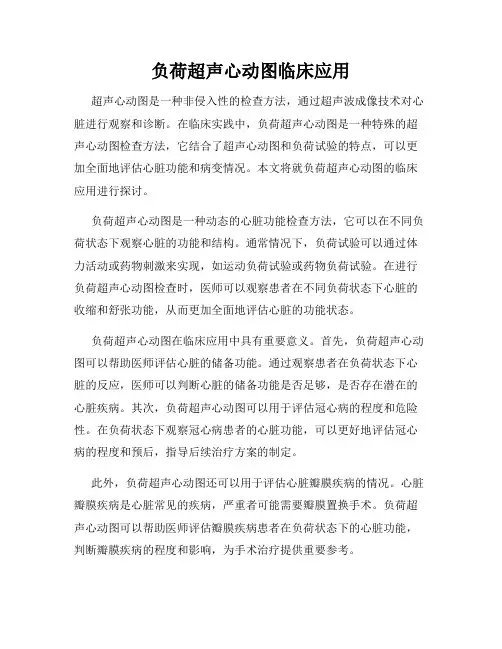

负荷超声心动图临床应用
负荷超声心动图临床应用超声心动图是一种非侵入性的检查方法，通过超声波成像技术对心脏进行观察和诊断。
在临床实践中，负荷超声心动图是一种特殊的超声心动图检查方法，它结合了超声心动图和负荷试验的特点，可以更加全面地评估心脏功能和病变情况。
本文将就负荷超声心动图的临床应用进行探讨。
负荷超声心动图是一种动态的心脏功能检查方法，它可以在不同负荷状态下观察心脏的功能和结构。
通常情况下，负荷试验可以通过体力活动或药物刺激来实现，如运动负荷试验或药物负荷试验。
在进行负荷超声心动图检查时，医师可以观察患者在不同负荷状态下心脏的收缩和舒张功能，从而更加全面地评估心脏的功能状态。
负荷超声心动图在临床应用中具有重要意义。
首先，负荷超声心动图可以帮助医师评估心脏的储备功能。
通过观察患者在负荷状态下心脏的反应，医师可以判断心脏的储备功能是否足够，是否存在潜在的心脏疾病。
其次，负荷超声心动图可以用于评估冠心病的程度和危险性。
在负荷状态下观察冠心病患者的心脏功能，可以更好地评估冠心病的程度和预后，指导后续治疗方案的制定。
此外，负荷超声心动图还可以用于评估心脏瓣膜疾病的情况。
心脏瓣膜疾病是心脏常见的疾病，严重者可能需要瓣膜置换手术。
负荷超声心动图可以帮助医师评估瓣膜疾病患者在负荷状态下的心脏功能，判断瓣膜疾病的程度和影响，为手术治疗提供重要参考。
总之，负荷超声心动图作为一种特殊的心脏功能检查方法，在临床应用中发挥着重要作用。
通过负荷超声心动图检查，医师可以更全面地评估心脏的功能状态，指导患者的治疗方案，提高治疗效果，对患者的康复和健康具有重要意义。
在今后的临床实践中，负荷超声心动图将继续发挥重要作用，为心脏疾病的诊断和治疗提供更加全面的信息和指导。
超声心动图新进展
04
超声心动图与其他影像技术的比较
超声心动图与心脏核磁共振的比较
分辨率
心脏核磁共振具有更高的分辨率，能够更清晰地显示心脏结构和 功能。
适用范围
心脏核磁共振对于某些特殊的心脏疾病，如心肌炎、心包疾病等 具有更高的诊断价值。
操作难度
心脏核磁共振需要使用放射性核素，有一定的辐射风险，而超声 心动图无创、无辐射。
超声心动图与心脏CT的比较
分辨率
心脏CT具有较高的分辨率，能够清晰显示冠状动脉等 细微结构。
适用范围
心脏CT主要用于冠状动脉疾病的诊断和筛查，而超声 心动图主要用于评估心脏整体结构和功能。
操作难度
心脏CT需要使用造影剂，有一定的过敏风险，而超声 心动图操作简便，无特殊要求。
超声心动图与心电图的比较
超声心动图的重要性
早期发现心脏疾病
科学研究
超声心动图能够检测出早期的心脏异 常，有助于及早发现和治疗心血管疾 病。
超声心动图在心血管疾病的研究中发 挥着重要作用，有助于深入了解心脏 结构和功能，探索新的治疗策略。
评估治疗效果
通过定期进行超声心动图检查，可以 评估治疗效果，为调整治疗方案提供 依据。
功能性
心电图主要用于检测心脏电生理功能，如心律失常等，而超声心动 图主要用于评估心脏结构和机械功能。
实时性
超声心动图能够实时显示心脏动态变化，而心电图仅能记录静态心 电信息。
普及性
心电图作为一项成熟的技术，在临床中广泛应用，操作简便，成本较 低。
05
结论
超声心动图新进展对临床诊断的意义
准确诊断心脏疾病
随着超声心动图技术的不断进步，其诊断准确性得到了显著提高， 为临床医生提供了更可靠的诊断依据。
多普勒在临床中的各种意义
多普勒在临床中的各种意义多普勒效应是一种物理现象，描述了当波的源头或接收器相对于观察者移动时所产生的频率变化。
作为一种诊断技术，多普勒在临床中有着广泛的应用。
以下是多普勒在不同领域的各种意义。
1.心血管系统：多普勒超声心动图是心血管系统诊断的基本工具之一、通过检测血流速度和方向的变化，可以评估心脏的功能和心脏病的严重程度。
同时，多普勒也用于检测动脉和静脉的疾病，如动脉狭窄、静脉血栓等。
2.妇产科：多普勒在妇产科中有着重要的应用。
它可以评估胎儿的心脏功能和血流，检测胎儿是否有窒息、贫血等问题。
此外，多普勒也用于检测子宫内膜异位症等妇科疾病。
3.肝脏病学：多普勒超声可以帮助诊断和评估肝脏病变，如肝硬化、肝癌等。
它可以检测肝脏血流的异常，例如门脉高压和血栓形成。
4.肺部疾病：多普勒可用于评估肺血流和肺动脉压力，帮助诊断肺血栓栓塞症、肺动脉高压等肺部疾病。
5.神经学：多普勒超声可用于评估脑部血流和血管病变，如脑梗死和脑出血。
它可以检测颅内动脉狭窄、颅内动脉瘤等。
6.泌尿系统：多普勒可用于评估肾脏和输尿管的血流情况，帮助检测肾动脉狭窄和肾动脉血栓等疾病。
7.骨科：多普勒可以帮助评估骨骼周围的血流情况，以及诊断骨折愈合和骨骼肿瘤。
8.危重病监护：多普勒可用于连续监测危重病患者的心脏血流和器官血流，帮助调整治疗方案，及时发现并处理血流动力学不稳定的情况。
9.运动医学：多普勒超声可以用于评估肌肉和关节的血流情况，帮助判断运动损伤和康复的进展情况。
总之，多普勒在临床中有着广泛的应用，它可以帮助医生更好地了解疾病的特征和进展，从而提供更精确的诊断和治疗方案。
随着技术的不断进步，多普勒在临床中的应用也会不断扩大和深化。
组织多普勒超声心动图的方法学及临床应用概要
• PW-TDE和曲线化解剖M型定量观察局部收 缩舒张功能 PW-TDE对局部心肌速度实时追踪 曲线化解剖M型的同一切面、多点位、同 时测量的特点使异常心肌更易定位、定性
局部收缩功能的异常表现：收缩期色彩异常、心肌 Sm、MVG减低，基部至心尖速度降低趋势被打乱、 心肌变应率改变等
局部舒张功能异常表现：早期舒张速度的降低及
脉冲组织多普勒超声心动图
• • • •
PW-TDE 频谱多普勒组织显像 用频谱图显示声束方向上取样容积范围内 的组织运动 横坐标表示时间、纵坐标表示频移或速度 朝向或背离探头分别用正值或负值表示 高帧频(500HZ) 显示平面瞬时速度变化
心肌及房室瓣环运动频谱的特征
• • • •
收缩波S m 早期舒张波E m 晚期舒张波Am E m/ Am>1
心脏电生理的研究
• C－TVI、DTA和M- TDE实时观察心肌的正 常及异常激动顺序、起始部位、和激动时 间，也可对室性期前激动、室内传导阻滞、 WPW的旁路进行判断 • 曲线化解剖Ｍ－型可以非实时观察心肌的 激动顺序等
激动点及激动顺序
• C－TVI、DTA中与心电图QRS波Q波起点 同时出现的红色黄色亮点区，确定窦性激 动的心室首先除极的位置及异位起搏点 • 正常心室激动顺序：从IVS基部及中部延至 IVS心尖，再至左右室心尖部、右室前壁及 前部，最后达左室前壁基底部
梗塞区心肌的TDE改变
1. 无颜色、无能量显示或能量色彩暗淡 2. Sm、Em、Am明显降低，MVG也明显减低 3. 后壁梗塞时，前间隔MVG低于后壁MVG现象 消失 4.右室及下壁心梗时，三尖瓣环运动幅度减低
5.室壁瘤时， 与收缩运动相反的颜色显示
原发性心肌病
肥厚性心肌病 1. 非梗阻型：长轴方向的波峰高于短轴，收缩 期峰值时间延长、基部、中间段的Sm、Em显 著降低, Em/Am比值下降,室间隔MVG降低 基于心尖的收缩运动速度梯度变缓 2. 无论有无梗阻室间隔舒张功能减退的发生早 于经二尖瓣口血流所测舒张功能异常
超声心动技术临床应用进展
超声心动技术临床应用进展【摘要】超声心动图是近年来发展较快的一门影像学技术，广泛应用于临床的诊断及治疗，三维超声心动图的重建技术较二维超声心动图更为准确，四维超声心动图能更好地了解各结构的空间关系与活动状况，血管内超声可定量评价冠脉狭窄程度及对介入治疗进行疗效评价，经食管超声心动图有较高的分辨率，广泛地应用于心源性栓塞、感染性心内膜炎、主动脉疾病、先天性心脏病、介入性心脏病。
【关键词】超声心动技术；临床应用进展超声心动图是近几十年迅速发展起来的一门影像资料,已广泛应用于临床的诊断治疗,在当今心胸外科的开展中有相当重要的地位。
现将有关文献进行综述如下。
1 三维超声心动图三维超声心动图是一种将计算机用于超声图像分析的新技术，根据心室的实际形态，通过连续截取不同角度的二维超声切面，然后再重建左室的立体结构，它对容量的测定，特别是病态容量的测定较二维超声心动图更为准确，其重建范围广泛，不仅重建心室心房，而且对二尖瓣、冠状动脉、先心病、心脏肿瘤等均可进行重建［1，2］。
个别研究者在对左心室容积三维重建的同时，还用伪彩色显示出三维左心室的节段收缩率，使出现收缩率异常后一目了然。
在对正常人的左室心肌节段收缩率的观察表明，大部分心肌的节段收缩率在20%以上，＜5%的心肌面积仅占总面积的7.7%，主要在心尖部，而左室梗塞区有较大部分处于低收缩状态，在三维左室图像上显示为较大面积的绿色区域，其部位与心电图的MI定位基本一致。
应用三维超声心动图对局部射血分数的测定可用于临床心室局部功能的研究。
2 四维超声心动图所谓四维超声心动图是指三维超声心动图与时间参数相结合的产物，有学者称为动态三维超声心动图，它可真实地再现左室立体的、跳动的、不同角度的左室图像。
该系统不仅可提供直观逼真的左室立体动态图像，进行多角度、多时相的定性观察和分析左室内外壁各节段运动形态和几何学形状，同时还可给出反映左心室壁整体、局部、某点及其领域功能和形态的参数，对左室进行定量分析、研究有重要意义。
医学影像学的超声心动图
医学影像学的超声心动图超声心动图（echocardiography）是医学影像学中的一种无创检查手段，通过利用超声波来观察和记录心脏的结构和功能。
它是一种广泛应用于临床的影像技术，能够提供心脏的详细解剖信息，帮助医生做出准确的诊断和评估患者的心血管疾病。
一、什么是超声心动图超声心动图是一种使用超声波频率范围在2到18 MHz的技术，通过探头将超声波发射到患者的胸部，然后记录传回的超声回波来生成图像。
这种非侵入性和无辐射的检查方法使其成为评估心脏结构和功能的首选技术之一。
二、超声心动图的优势1.非侵入性：超声心动图无需插管或穿刺，通过探头贴近患者的胸部即可进行检查，减少了患者的痛苦和感染的风险。
2.安全性：超声心动图不使用任何放射性物质，对患者和医生都没有辐射危险，可以多次重复检查，不会对身体造成损害。
3.实时性：超声心动图能够实时显示心脏的运动和功能，能够更准确地评估心脏收缩和舒张功能，以及瓣膜的活动情况。
4.可重复性：超声心动图可以在不同时间点对同一患者进行检查，以跟踪疾病的进展和评估治疗效果，具有较高的可重复性和比较性。
三、超声心动图的应用1.评估心脏收缩和舒张功能：通过超声心动图可以观察心脏壁运动的幅度和速度，评估心脏的收缩和舒张功能，帮助鉴别心肌损伤、心肌炎以及心肌缺血等心脏疾病。
2.瓣膜功能评估：超声心动图可以显示心脏瓣膜的开闭情况和活动幅度，评估瓣膜的功能是否正常，如二尖瓣狭窄、主动脉瓣关闭不全等。
3.心脏结构检查：超声心动图可以显示心脏内部结构，包括心腔和心壁的大小、形态和结构异常，如心房和心室肥厚、心内膜增厚等。
4.先天性心脏病筛查：超声心动图可以检测和评估先天性心脏病，通过观察心脏的结构和功能，提供早期诊断和干预的可能性。
5.指导心脏介入手术：超声心动图可用于指导心脏介入手术，如心脏射频消融术、穿刺心脏血管畸形栓塞术等，提供准确的解剖和定位信息。
四、超声心动图的局限性尽管超声心动图具有许多优势，但也存在一些局限性：1.体格条件限制：超声心动图检查需要贴近患者的胸部，对于过于肥胖、胸壁畸形或肺气肿等情况的患者可能技术上存在一定的困难。
经食管超声心动图临床应用中国专家共识
5、报告解读：医生根据图像信息和指标测量结果，对患者的病情进行综合 评估，并撰写报告。
参考内容
引言
心脏瓣膜病是指心脏瓣膜由于先天性或后天性原因引起的结构和功能异常， 是心血管系统的常见疾病。根据《中国心血管健康与疾病报告2019》，中国心血 管病患病率持续上升，其中瓣膜性心脏病患病率逐年增加。因此，规范化的心脏 瓣膜病检查对于疾病诊断、治疗和预后评估具有重要意义。本次演示将就心脏瓣 膜病超声心动图规范化检查进行探讨，旨在为临床提供更准确、可靠的诊断依据。
临床应用
经食管超声心动图在临床上的应用包括以下几个方面：
优点
1、高清晰度：TEE探头位于食管内，靠近心脏，可以获得更为清晰的图像， 提高诊断准确性。
2、无干扰：在TEE检查过程中，患者无需呼吸配合，避免了呼吸运动对图像 的干扰。
3、全方位观察：TEE可以从多个角度观察心脏结构，提高对心脏疾病的诊断 能力。
三、技术标准
重症超声技术标准包括以下要点：
1、检查要点：熟练掌握超声设备和仪器操作，根据患者病情选择合适的探 头和检查部位，注意观察指标的定量和定性特征。
2、判断依据：根据国际权威指南和共识，如欧洲超声心动图指南、中国心 血管病报告等，结合临床实际，制定符合中国国情的重症超声诊断标准。
3、影像学特征：熟练掌握常见重症疾病的超声影像学特征，如急性呼吸困 难的肺水肿、急性心肌梗死的心室壁运动异常等，结合临床实际进行分析和判断。
超声心动图诊断冠心病的主要依据是观察心脏的结构和功能变化。在冠心病 患者中，由于冠状动脉狭窄或闭塞，导致心肌缺血或坏死，从而引起心脏结构和 功能的变化。这些变化包括：
1、心室壁运动异常：冠心病患者的心室壁运动会出现不同程度减低或减弱， 这可以通过超声心动图清晰地观察到。
超声心动图在心力衰竭诊断及治疗中的应用PPT课件
03 超声心动图在心力衰竭治 疗中的应用
心力衰竭的治疗方法
01
02
03
药物治疗
使用利尿剂、ACE抑制剂、 β受体拮抗剂等药物，降 低心脏负担，改善心功能。
非药物治疗
包括心脏再同步治疗、植 入式心脏除颤器、机械通 气等，通过非药物手段改 善心功能。
生活方式干预
控制体重、戒烟、限酒、 合理饮食等，降低心脏负 担，改善心功能。
02 超声心动图在心力衰竭诊 断中的应用
心力衰竭的定义与分类
心力衰竭的定义
心力衰竭是由于心脏结构和功能异常导致心室充盈和射血能力受损的一种临床综 合征。
心力衰竭的分类
根据心力衰竭的病程和严重程度，可以分为急性心力衰竭和慢性心力衰竭，根据 左心、右心或全心功能不全，可以分为左心衰竭、右心衰竭和全心衰竭。
评估心脏结构和功能
超声心动图可以观察心脏的结构和功能，了解心力衰竭的病因和 程度，为制定治疗方案提供依据。
监测治疗效果
通过定期进行超声心动图检查，可以监测治疗效果，及时调整治 疗方案，提高治疗效果。
预测预后
通过超声心动图检查可以预测患者的预后，为患者制定合适的治 疗计划，提高患者的生存率和生活质量。
超声心动图在心力衰竭诊断及治疗 中的应用ppt课件
contents
目录
• 超声心动图简介 • 超声心动图在心力衰竭诊断中的应用 • 超声心动图在心力衰竭治疗中的应用 • 案例分析
01 超声心动图简介
超声心动图的基本原理
超声波的物理特性
超声波是一种声波，具有方向性、穿 透性和反射性。在医学诊断中，通过 高频超声波的反射和传播特性，可以 获取人体内部结构的信息。
经食管超声心动图
将探头插入食管内，更接近心脏，能 够获取更清晰的图像，主要用于复杂 心脏疾病的诊断。
超声心动图测定心功能方法简介
超声心动图的发展方向： １、三维成像：静态→动态实时成像。 ２、介入超声：血管内超声；心腔内超 声；食道超声。 ３、心肌声学造影(Myocardial Contrast Echocardiography, MCE) ４、治疗性超声：超声溶栓等。 ５、仪器小型化，多功能化，一机多用。
房室及大血管内径的测量
（１）左室容量的测定方法：
Ｍ型超声心动图：采用Ｔeichholtz公式 计算：Ｖ＝７／(２.4+D )* D3
D为左室内径。由该式可计算出：ＥＤＶ
ＥＳＶ、ＳＶ等指标。
ＳＶ＝ＥＤＶ－ＥＳＶ 参考值：６０－１２０ml ＥＦ＝ＳＶ／ＥＤＶ 参考值：６７％±８％ ＥＦ<50%,>40%为左室收缩功能轻度减低 ＥＦ30%--40%为左室收缩功能中度减低 ＥＦ<30%为左室收缩功能重度减低
房室及大血管内径的测量采用Ｍ型及二 维超声心动图。
Ｍ型超声：时间分辨率高，二维超声： 测量方便。
常用的２ＤＥ标准切面：左室长轴切面， 大动脉短轴切面，心尖四腔切面。
心功能测定
左（右）心室功能包括：收缩功能和舒 张功能，左心室的功能临床上最为重要， 简要介绍左心功能的超声测定方法。
Ｍ型超声心动图测量左室容量，在左室 节段运动异常的患者误差较大。
二维超声心动图：双平面Simpson公式，采 用心尖四腔切面和二腔切面。描绘收缩 末期和舒张末期心内膜轮廓，由计算机 软件自动计算出ＥＤＶ、ＥＳＶ、ＳＶ、 ＥＦ。目前为２ＤＥ计算左室容量最为 准确的方法。
超声心动图在临床中的应用之一
二尖瓣关闭不全二维超声心动图
二尖瓣关闭不全M型超声心动图
❖ 二尖瓣曲线增粗， 回声增强，后叶幅 度明显减低。
❖ 收缩期二尖瓣前后 叶关闭呈双线。
❖ 左心房大，左心室 大。
二尖瓣关闭不全多普勒超声心动图
频谱多普勒：收缩期出现反流频谱，峰值 流速一般大于4m/s。
•左室收缩增强严重时可出 现收缩期心腔闭塞。
肥厚型心肌对称性 肥厚，左室流出道狭窄， 左室搏动增强，心腔小 可出现收缩期心腔闭塞。
•收缩期二尖瓣前叶或 腱索向室间隔凸起。
肥厚型心肌病
特发性肥厚性主动脉瓣下狭窄
二尖瓣前 叶收缩期 前向运动 SAM现象
肥厚型心肌病
特发性肥厚性主动脉瓣下狭窄 在狭窄的左室流出道探 及收缩期高速湍流频谱， 由此可计算压力阶差。
血流显像可有相应部 位的收缩期彩色射流。
先天性心脏病
• 房间隔缺损 • 室间隔缺损 • 动脉导管未闭 • 法洛四联症 • 其他先天性心脏病
•房间隔缺损
可见房间隔上或中部连续中断 可探及到房间隔部位舒张期 湍流频谱，方向向上。
风湿性心瓣膜病
• 风湿性心瓣膜病是风湿性心内膜反复 发作造成的瓣膜病变。炎性水肿的反 复发作引起瓣根粘连，瓣叶纤维化， 增厚，僵硬，赘生物形成，腱索纤维 化、缩短，导致瓣膜口狭窄或关闭不 全。临床主要表现为相应瓣膜听诊区 杂音和心功能障碍。
二尖瓣狭窄二维超声心动图
✓二尖瓣增厚，回声增强，有时可见赘生 物光团。
扩张型心肌病
•心腔普遍增大，心壁弥漫性搏动减弱。 •二尖瓣开放小与扩大的左室腔和左室流出道对比， 呈大心腔小瓣口的特点。
扩张型心肌病
•对主边动三脉角的形频。谱图呈近似对称的细长 •流速可在正常范围，或有所减低。
超声的应用总结报告范文(3篇)
第1篇一、前言超声技术，作为现代医学影像学的重要分支，凭借其无创、实时、便捷等优势，在临床诊断、治疗和科研领域发挥着越来越重要的作用。
本报告旨在总结超声技术在各类疾病诊断、治疗及科研中的应用，分析其优势与局限性，并对未来发展趋势进行展望。
二、超声技术在临床诊断中的应用1. 心脏疾病诊断超声心动图是心脏疾病诊断的重要手段，可直观地显示心脏各结构及血流动力学变化。
通过二维超声、M型超声、多普勒超声等技术，可对心脏瓣膜病变、心肌病、心包疾病等进行诊断。
2. 腹部器官疾病诊断超声在腹部器官疾病诊断中具有很高的应用价值，如肝脏、胆囊、胰腺、肾脏、甲状腺等。
通过二维超声、彩色多普勒超声、三维超声等技术，可对肿瘤、囊肿、炎症、结石等疾病进行诊断。
3. 妇产科疾病诊断超声在妇产科疾病诊断中具有重要作用，如早期妊娠、胎儿发育监测、胎盘定位、胎儿畸形筛查等。
通过二维超声、三维超声、四维超声等技术，可提高诊断准确率。
4. 血管疾病诊断超声在血管疾病诊断中具有独特优势，如动脉粥样硬化、静脉血栓、动脉瘤等。
通过彩色多普勒超声、三维超声等技术，可直观地显示血管病变情况。
5. 肌肉骨骼系统疾病诊断超声在肌肉骨骼系统疾病诊断中具有重要作用，如关节积液、肌腱损伤、韧带损伤等。
通过二维超声、彩色多普勒超声等技术，可提高诊断准确率。
三、超声技术在治疗中的应用1. 介入超声介入超声是将超声技术与介入治疗相结合的一种新型治疗方法。
通过超声引导，可进行肿瘤穿刺活检、囊肿穿刺抽吸、血管栓塞等治疗。
2. 聚焦超声聚焦超声是一种非侵入性治疗技术，通过聚焦超声波的能量，对肿瘤组织进行破坏。
该技术适用于肝脏、肾脏等部位的肿瘤治疗。
3. 超声消融超声消融是一种利用超声波的热效应和机械效应对肿瘤组织进行破坏的治疗方法。
该技术适用于肝脏、肾脏、甲状腺等部位的肿瘤治疗。
四、超声技术在科研中的应用1. 基础研究超声技术在基础研究中具有重要作用，如细胞器结构观察、分子生物学研究等。
超声心动图在正常射血分数心力衰竭诊断中的应用.ppt
HFrEF与HFpEF的预后(5年生存率)
OWAN TE et al. N Engl J Med 2006; 355: 251-259
射血分数降低的患者
射血分数正常的患者
生
生
存
存
率
率
年 危险病例数
年 危险病例数
主要内容
HFpEF及发病情况 HFpEF的病因和发生机制 HFpEF的诊断方法
HFpEF的主要病因和诱发因素
Normal
DD
DHF
SHF
Em : Normal > DD > DHF = SHF Sm : Normal > DD > DHF > SHF
Yu CM et al, Circ 2002
关于HFNEF病理生理机制的研究
导致HFNEF患者运动耐量受限的原因是LV收缩与舒 张功能异常的共同作用，而并非仅仅源于左心室 壁顺应性的降低，尤其是LV旋转与应变异常导致 抽吸功能受损，继而影响了对维持LV功能极为重 要的舒张早期左心室充盈过程
脉冲波多普勒二尖瓣血流方式
正常
松弛性异常 限制性改变
注意的问题
负荷依赖性 左房压的影响 心动过速 心房颤动 年龄 > 50 岁 取样容积位置 定性评价
扩张型心肌病患者的 充盈模式与充盈压、 心功能分级及预后相 关性比LV EF值好
负荷试验
方法
深吸气后屏气，闭住口鼻用力做呼气动作 保证取样容积始终在MV瓣尖 有效：E峰流速减少20 cm/s
舒张功能障碍相关的心室形态及功能
LV肥厚 高血压性心脏病是引起舒张性心力衰竭最常见的 原因
LA容积 LA重构与舒张功能的超声心动图指标明显相关 LA容积指数≥34mL/m2是死亡、心力衰竭、房颤、 及缺血性脑卒中的独立预测因子
2023版负荷超声心动图在慢性冠状动脉综合征和冠状动脉以外的病变中的临床应用ppt课件
汇报人：XXX 2023-11-11
contents
目录
• 引言 • 负荷超声心动图的技术原理与进展 • 负荷超声心动图在慢性冠状动脉综合征中
的应用 • 负荷超声心动图在冠状动脉以外病变中的
应用 • 负荷超声心动图的未来展望与挑战
多模态融合
该技术融合了多种成像模态，如二 维超声、多普勒血流测量等，以提 供更全面的心脏信息。
与传统方法的比较
便捷性
相较于传统方法，如X射线造影 和磁共振成像，负荷超声心动图 更加便捷，无需特殊准备和复杂
操作。
成本效益
负荷超声心动图设备相对经济， 操作简便，因此在临床应用中具
有更好的成本效益。
实时性
对于瓣膜病患者，负荷超声心动图可 以实时监测瓣膜功能，评估瓣膜狭窄 或关闭不全的程度，有助于医生为患 者选择最合适的手术治疗方案。
心律失常监测
负荷超声心动图在心律失常的监测中 也具有较高价值。通过监测心脏在生 理负荷下的电活动变化，可以协助医 生判断心律失常的类型和严重程度， 指导临床抗心律失常药物的选用和调 整。同时，负荷超声心动图还能评估 心律失常患者的心脏功能，为预后判 断提供有力支持。
01 引言
负荷超声心动图概述
原理介绍
负荷超声心动图通过超声波技术实时观察心脏结构和功能，在患者运动或药物 负荷下，检测心脏收缩、舒张功能及血流动力学的变化。
技术特点
负荷超声心动图具有无创、安全、便捷的特点，可重复性好，适用于不同年龄 段和病情的患者。
慢性冠状动脉综合征与冠状动脉以外病变简介
慢性冠状动脉综合征
是一类由冠状动脉粥样硬化引起的心肌缺血、心功能不全等 临床表现的综合征，包括稳定型心绞痛、无症状心肌缺血等 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主肺动脉增宽
升主动脉增宽
心包
积液（正常5-10ml）
微量：<5mm，50-100ml
少量：5-10mm，100-250ml 中等量：后10-20mm、前5-10mm，250-500ml 大量：>20mm，>500ml
缩窄性心包炎
心包积液
心室功能
收缩功能
正常：EF≥50%，FS ≥25%
减退：轻度40%-50% 中度30%-45% 重度<30% M型及双平面改良Simpson方法。
双平面改良Simpsons公式
EF=EDV-ESV/EDV
ESV
EDV
心室功能
舒张功能
正常：E/A>1
松弛性下降：E/A<1 松弛与顺应性均下降：假性正常化 E/A>1， Em/Am<1 限制性：E/A>2.0，Em/Am<1
超声与其它影像检查一样只能作为临床医生的参考，不要过 份依赖超声诊断，要动态观察各测量数据的改变，结合临床 进行综合分析。
超声心动图报告包括哪些内容？
心腔大小 室壁的厚度、运动 瓣膜形态、回声、运动 房间隔、室间隔 大血管 心包 心室功能 血流 心脏的位置、静脉—心房—心室—动脉连接
如何解读超声心动图报告？
心腔大小
左心房LAD（前后径＜38mm） 左心室LVD（ 前后径＜50mm女， ＜55mm男 ） 右心房RAD（左右径 ＜ 40mm）
重度>80mmHg 病因：先天性、风湿性（少见）、感染性心 内膜炎 关闭不全 功能性（多见）：健康人群中发生率是28%-88%。 病理性（少见):感染性心内膜炎、各种原因所 致肺动脉高压及瓣环扩张
心腔内团块
心腔内血栓 心脏肿瘤 心房黏液瘤
瓣膜赘生物
二尖瓣赘生物
左心房粘液瘤
左心房附壁血栓
房间隔、室间隔
二维超声心动图
大动脉短轴观
左心室长轴观
心尖四腔观
左心室短轴观
M型超声心动图
彩色多普勒超声心动图
频谱多普勒
E A
连续多普勒（CW）
脉冲多普勒（PW）
组织多普勒成像
超声心动图检查内容
心脏及大血管的结构 心脏的功能：收缩功能 舒张功能 心脏及大血管血流动力学指标
哪些情况需行超声心动图检查？ 1、未知心脏疾病者，出现下列症状或体 征： （1）杂音 （2）胸痛 （3）气短或呼吸困难 （4）晕厥 （5）下肢水肿 （6）紫绀
节段性室壁运动异常
心肌梗死、急性心肌缺血发作时、右心 负荷过重划分与血供
室壁节段性运动减弱
二尖瓣病变
瓣膜
狭窄：轻度>1.5cm2,中度1.0-1.5cm2,重度<1.0cm2 病因：先天性、风湿性、老年性二尖瓣环退行 性钙化 关闭不全 生理性：正常人群中，38%-45%可检出MR。大部 分（70%-80%）程度轻微。 病理性：风湿性、脱垂、腱索断裂、乳头肌 功能不全、感染性心内膜炎、二尖瓣环钙化
超声心动图在临床中 的应用
超声心动图报告解读
心脏基本解剖结构
超声心动图常用检查方法
普通二维超声心动图 M型超声心动图 多普勒超声心动图： 彩色多普勒血流显像（CDFI） 频谱多普勒（PW、CW) 组织多普勒成像（TDI） 斑点追踪技术 三维超声心动图 （负荷超声心动图、经食管超声心动图、腔内超声心动图 等）
风湿性二尖瓣狭窄
二尖瓣脱垂（前叶）
瓣膜
三尖瓣病变
狭窄：先天性、风湿性
关闭不全 生理性：发生率15%-78%，大部分（>80%）是 轻度反流。 病理性：风湿性、感染性心内膜炎、脱垂、腱 索断裂、起搏器植入术后、Ebstein畸形
瓣膜
主动脉瓣病变 狭窄：轻度30-50mmHg，中度50-80mmHg，
右心室RVD（前后径<25mm）
主AO动脉 （ 前后径 < 38mm ）
左心室扩大
左心房扩大
如何解读超声心动图报告？
室壁厚度
左室壁（7-11mm）
增厚 普遍增厚、单纯室间隔增厚：高血压、
主动脉瓣狭窄、主动脉缩窄、左室流出道狭窄、 肥厚型心肌病
心尖部等局部增厚 变薄
左室普遍增厚
室间隔增厚
哪些情况需行超声心动图检查？
2、已知心脏疾病者： （1）瓣膜病 （2）心肌病 （3）先天性心脏病 （4）冠心病：心肌梗死 （5）心腔内团块（赘生物、血栓、肿瘤等） （6）心包疾病 （7）大血管疾病：主动脉夹层
哪些情况需行超声心动图检查？
3、其他系统疾病 肾功能不全 结缔组织病（SLE） 糖尿病 甲亢、甲减 COPD 4、重大手术前风险评估
房间隔缺损：原发孔型、继发孔型 室间隔缺损：先天性、心肌梗死后室间隔穿孔 房、室间隔缺损：部分型、完全型
房间隔缺损
室间隔缺损
法洛四联症
大血管
主动脉
增宽：扩张、动脉瘤（>1.5倍正常内径）、窦瘤 夹层：分三型： 缩窄：先天性 主动弓离断：先天性
肺动脉
增宽：肺动脉高压、特发性 狭窄：先天性
重度>80mmHg 病因：先天性、风湿性、退行性变、感染性 心内膜炎 关闭不全 生理性：>70岁的人群发生率>10%，但程度通 常较轻微。 病理性：风湿性、感染性心内膜炎、脱垂、 先天性、主动脉根部病变
主动脉瓣狭窄
主动脉瓣关闭不全
瓣膜
肺动脉瓣病变 狭窄：轻度30-50mmHg，中度50-80mmHg，
舒张性心衰：E/Em>15
超声心动图的优缺点
优点：1.可重复性高、快捷方便、可移动至 床旁。 2.组织分辨率高 缺点：1.个人手法和知识储备影响较大 2.心脏外结构观察不清晰 3.功能定量落后于MRI
心内科医生应懂得超声心动图的基本原理和主要检查方法， 了解各种检查方法的优势和不足，较为客观地分析报告结果。
左室心尖部增厚
室壁变薄
如何解读超声心动图报告？
室壁厚度
右室壁增厚（3-5mm）
增厚：肺动脉（瓣）狭窄、右室流出道狭 窄、肺动脉高压 变薄：致心律失常右室心肌病、心肌梗死
如何解读超声心动图报告？
室壁运动
弥漫性室壁运动减弱
扩张性心肌病 非缺血性心脏病所致的心功能不全 高血压性心脏病、糖尿病性心脏病、甲亢性 心肌病、尿毒症性心脏病、心脏淀粉样变、 酒精性心肌病、急性心肌炎等
