半导体二极管
半导体二极管(Diode)
上页
下页
返回
模拟电子技术基础
[解] 理想 恒压
VDD = 10 V IO = VDD/ R = 10 / 2 = 5 (mA) UO = 10 0.7 = 9.3 (V) IO = 9.3 / 2 = 4.65 (mA)
折线 IO = (VDD-Vth)/ (R+rd) = (10-0.5 )/ (2+0.2) = 4.318 (mA)
上页 下页 返回
模拟电子技术基础
2.4
二极管基本电路及其分析方法
二极管是一种非线性器件，一般采用非线性电路
分析方法。主要介绍模型分析法。 2.4.1 2.4.2 二极管V-I特性的建模 模型分析法应用举例
上页
下页
返回
模拟电子技术基础
2.4.1 二极管V-I特性的建模
1. 理想模型(ideal model)
模拟电子技术基础
2.3 半导体二极管（Diode）
二极管 ：一个PN结就是一个二极管。
半导体二极管的类型与结构
二极管的V-I特性
★二极管的参数
上页
下页
返回
模拟电子技术基础
2.3.1 半导体二极管的类型与结构
硅管
(1) 按使用的半导体材料不同分为
锗管 面结型(junction type) 点接触型(point contact type)
上页 下页 返回
模拟电子技术基础
2
限幅电路
用来让信号在预置的电平范围内，有选择地传输一部分。
例3：理想二极管电路中 vi= Vm sinωt V，求输出波形v0。
vi
Vm
VR
解： Vi> VR时，二极管导通，vo=vi。
半导体二极管简介
详细描述
在信号调制与解调过程中，二极管用于实现信号的振幅调制、频率调制和相位调制等，以适应不同的通信需求和 传输方式。
03
半导体二极管的发展历程
晶体管的发明
1947年，贝尔实验室的威廉·肖克利 、约翰·巴丁和沃尔特·布拉顿发明了晶 体管，这是电子技术历史上的一个重 大突破。
能效问题
总结词
能效问题是半导体二极管面临的主要挑 战之一，它影响了设备的性能和运行时 间。
VS
详细描述
随着技术的不断进步，对半导体二极管的 能效要求越来越高。由于二极管在转换电 能时存在一定的能量损失，因此提高能效 成为了亟待解决的问题。为了解决这一问 题，科研人员不断探索新的材料和工艺， 以提高二极管的转换效率和稳定性。
04
现代半导体二极管的设计更加注重性能、可靠性和集成度等方面，使 得半导体二极管的应用范围更加广泛。
04
半导体二极管的市场前景
半导体二极管的市场前景
• 半导体二极管是一种电子器件，它只允许电流在一个方向上流 动。由于其独特的单向导电性，二极管在各种电子应用中发挥 着关键作用。
05
半导体二极管的挑战与解决方 案
制造成本问题
总结词
制造成本是影响半导体二极管广泛应用的关键因素之一，降低制造成本有助于提高其市 场竞争力。
详细描述
随着技术的不断进步，半导体二极管的制造成本逐渐降低，但仍面临成本高昂的问题。 为了降低制造成本，科研人员不断探索新的制造工艺和材料，以提高生产效率和降低成 本。此外，政府和企业也加大对半导体二极管产业的扶持力度，推动其向更广泛的应用
可靠性问题
总结词
半导体二极管的类型
半导体二极管的类型半导体二极管的类型及其特性半导体二极管是电子工程中的基础元件，广泛应用于各种电子设备中。
了解不同类型的半导体二极管以及其特性对于电子工程师和设计师至关重要。
本文将详细介绍几种常见的半导体二极管类型及其主要特性。
一、普通二极管普通二极管是最基本的半导体二极管，由P型半导体和N型半导体组成。
它具有单向导电性，即只允许电流从一个方向流过。
正向偏置时，二极管导通，电阻较小；反向偏置时，二极管截止，电阻极大。
普通二极管常用于整流、检波和开关等电路。
二、发光二极管（LED）发光二极管是一种能够将电能转化为光能的特殊二极管。
当LED正向偏置时，电子与空穴复合释放出能量，激发荧光物质发光。
LED具有发光效率高、寿命长、体积小等优点，广泛应用于显示器、照明、指示器等领域。
三、稳压二极管（Zener Diode）稳压二极管是一种利用PN结反向击穿特性实现电压稳定的特殊二极管。
当反向电压达到稳压值时，稳压二极管进入击穿状态，保持电压基本不变。
稳压二极管具有稳定电压、响应速度快等优点，常用于电压稳定器、过电压保护等电路。
四、肖特基二极管（Schottky Diode）肖特基二极管是一种采用金属与半导体接触形成的结构，具有低功耗、快速开关速度和高频特性。
与普通二极管相比，肖特基二极管的反向漏电流较大，但正向压降低，适用于高频整流、检波、开关等电路。
五、光电二极管（Photodiode）光电二极管是一种能够将光能转化为电能的特殊二极管。
当光照射到光电二极管上时，光子激发半导体内的电子，产生电流。
光电二极管具有灵敏度高、响应速度快等优点，广泛应用于光通信、光电检测等领域。
总结：半导体二极管作为电子工程中的基础元件，具有多种类型，每种类型都有其独特的特性和应用场景。
普通二极管实现基本的整流和开关功能；发光二极管将电能转化为光能，为显示和照明领域提供支持；稳压二极管实现电压稳定，保护电路免受电压波动影响；肖特基二极管适用于高频电路，提高电路性能；光电二极管实现光能与电能的转换，为光通信和光电检测等领域提供解决方案。

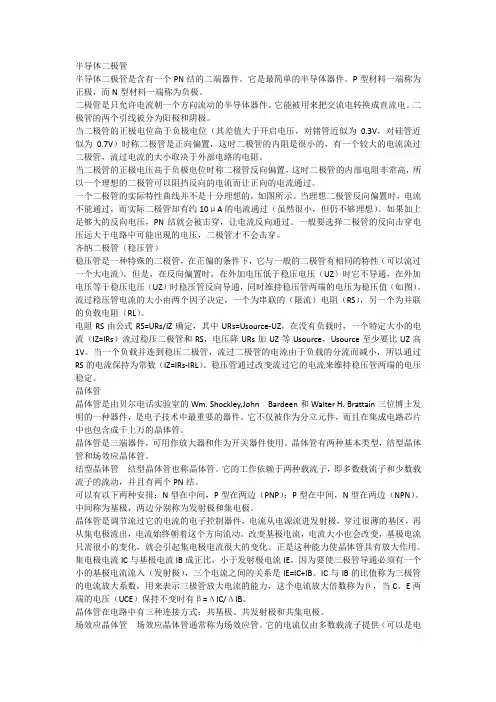

半导体二极管(中文+英文)
半导体二极管半导体二极管是含有一个PN结的二端器件。
它是最简单的半导体器件。
P型材料一端称为正极，而N型材料一端称为负极。
二极管是只允许电流朝一个方向流动的半导体器件。
它能被用来把交流电转换成直流电。
二极管的两个引线被分为阳极和阴极。
当二极管的正极电位高于负极电位（其差值大于开启电压，对锗管近似为0.3V，对硅管近似为0.7V）时称二极管是正向偏置，这时二极管的内阻是很小的，有一个较大的电流流过二极管，流过电流的大小取决于外部电路的电阻。
当二极管的正极电压高于负极电位时称二极管反向偏置，这时二极管的内部电阻非常高，所以一个理想的二极管可以阻挡反向的电流而让正向的电流通过。
一个二极管的实际特性曲线并不是十分理想的，如图所示。
当理想二极管反向偏置时，电流不能通过，而实际二极管却有约10μA的电流通过（虽然很小，但仍不够理想）。
如果加上足够大的反向电压，PN结就会被击穿，让电流反向通过。
一般要选择二极管的反向击穿电压远大于电路中可能出现的电压，二极管才不会击穿。
齐纳二极管（稳压管）稳压管是一种特殊的二极管，在正偏的条件下，它与一般的二极管有相同的特性（可以流过一个大电流）。
但是，在反向偏置时，在外加电压低于稳压电压（UZ）时它不导通，在外加电压等于稳压电压（UZ）时稳压管反向导通，同时维持稳压管两端的电压为稳压值（如图）。
流过稳压管电流的大小由两个因子决定，一个为串联的（限流）电阻（RS），另一个为并联的负载电阻（RL）。
电阻RS由公式RS=URs/IZ确定，其中URs=Usource-UZ，在没有负载时，一个特定大小的电流（IZ=IRs）流过稳压二极管和RS，电压降URs加UZ等Usource，Usource至少要比UZ高1V。
当一个负载并连到稳压二极管，流过二极管的电流由于负载的分流而减小，所以通过RS的电流保持为常数（IZ=IRs-IRL）。
稳压管通过改变流过它的电流来维持稳压管两端的电压稳定。
二极管为什么是半导体
二极管为什么是半导体一、二极管简介二极管是一种电子元件，由一个P型半导体和一个N型半导体组成。
二极管有两个端子，分别为正极（阳极）和负极（阴极）。
它是电子学中最基本的元件之一，具有非常重要的作用。
二、半导体的特性半导体是介于导体和绝缘体之间的材料。
在半导体中，电子的运动受到温度、掺杂等因素的影响，因此电导率介于导体和绝缘体之间。
半导体材料常常被用于制造二极管、晶体管等电子元器件。
三、为什么二极管是半导体1.PN结的结构二极管由P型半导体和N型半导体组成，这两种半导体材料的特性决定了二极管的特性。
P型半导体中有空穴，N型半导体中有自由电子，而PN结的结构使得空穴和自由电子在这一区域内聚集。
这种结构可以实现电荷的输送和阻止，实现二极管的导通和截止。
2.PN结的势垒PN结区域存在势垒，当二极管正向偏置时，势垒变小，使得空穴和自由电子得以通过；当反向偏置时，势垒增大，阻止了电荷的流动。
这种势垒形成的机制，正是半导体材料这种介于导体和绝缘体之间特性的表现。
四、二极管的应用二极管作为一种基础性的电子元器件，广泛应用于各种电路中，包括整流电路、放大电路、电压稳定器等。
它在电子设备中扮演着至关重要的作用，保证了电子设备的正常工作。
五、结语由于二极管结构包含P型半导体和N型半导体，而半导体具有介于导体和绝缘体之间的特性，因此二极管作为一种半导体器件具有独特的导电特性，能够实现电路中的多种功能。
二极管的半导体特性决定了它在电子学中的重要性和广泛的应用。
在电子学领域，理解二极管为何是半导体的特性，可以帮助我们更深入地理解电子元器件的工作原理，为我们设计和应用电路提供更多的启发和指导。
半导体二极管十大品牌简介
市场占有率
XX公司在半导体二极管市场中也有较高 的市场份额，其产品在通信、电力、汽 车等领域有广泛应用。
VS
竞争力分析
XX公司注重品质管理和品牌建设，其产 品以高品质和良好的售后服务赢得了客户 的信任，具有较强的市场竞争力。
品牌三：XX公司的市场占有率及竞争力分析
市场占有率
XX公司在半导体二极管市场中占有一定份 额，其产品在消费电子、工业控制等领域有 广泛应用。
竞争力分析
XX公司注重产品创新和个性化定制，能够 满足客户的多样化需求，同时其产品价格也 相对具有竞争力。
品牌四：XX公司的市场占有率及竞争力分析
市场占有率
XX公司在半导体二极管市场中也有一定的 市场份额，其产品在新能源、医疗等领域有 广泛应用。
竞争力分析
XX公司注重技术研发和产品创新，能够提 供多种规格和性能的二极管产品，满足客户
产品广泛应用于消费电子、工业控制等领域
成立时间：XXXX年 主要产品：半导体二极管、晶体管、集成电路等
03
品牌特点与优势分析
品牌一：XX公司的特点与优势
特点
XX公司作为半导体二极管行业的领军企业，拥有丰富的产品线和全球化的销售 网络。其产品以高品质、高性能和稳定性著称，广泛应用于电子、通信、电力 等领域。
半导体二极管十大品牌简介
汇报人： 2023-12-19
目录
• 半导体二极管概述 • 十大品牌介绍 • 品牌特点与优势分析 • 品牌市场占有率及竞争力分析 • 品牌发展前景预测与展望
01
半导体二极管概述
定义与工作原理
半导体二极管
由半导体材料制成的二极管，具 有单向导电性。
工作原理
当外加正向电压时，半导体中的 电子和空穴在电场作用下分别向 两极移动，形成电流；当外加反 向电压时，电流极小或为零。
半导体二极管的工作原理
半导体二极管的工作原理宝子，今天咱们来唠唠半导体二极管这个超有趣的小玩意儿的工作原理哈。
半导体二极管呢，就像是一个很有个性的小门卫。
它主要是由PN结组成的哦。
啥是PN结呢？这就像是两个不同性格的小团体，P型半导体里面有好多带正电的空穴，就像一群热情好客的小东道主；N型半导体呢，有好多带负电的电子，像是一群活泼好动的小访客。
这俩凑到一块儿，在它们交界的地方就形成了PN结。
当二极管正向偏置的时候，就像是给这个小门卫开了绿灯呢。
电源的正极接到P 区，负极接到N区。
这时候啊，P区的那些空穴就像是收到了邀请函，欢天喜地地朝着PN结跑去；N区的电子呢，也迫不及待地朝着PN结涌过来。
它们在PN结这里就像老朋友见面一样，顺利地通过，形成了电流。
这个电流就像一群欢快奔跑的小动物，在电路里撒欢儿呢。
而且啊，只要这个正向电压达到一定的值，也就是二极管的导通电压，这个小门卫就会大开方便之门，让电流顺畅地通过。
硅二极管的导通电压大概是0.7伏左右，就像是一个小小的门槛，跨过这个门槛，电流就能自由通行啦。
但是呢，要是二极管反向偏置，那可就完全不一样喽。
电源正极接到N区，负极接到P区。
这时候啊，P区的空穴被负极吸引，都往回跑，离PN结越来越远；N区的电子也被正极吸引，同样远离PN结。
就像在PN结这里设了一道屏障，两边的小伙伴都被隔开了。
这时候啊，只有一丁点儿超级小的反向电流，就像几个调皮的小蚂蚁在偷偷摸摸地想穿过屏障，这个电流小到几乎可以忽略不计呢。
不过呢，要是这个反向电压太大了，超过了二极管的击穿电压，那就像洪水冲破了堤坝一样，二极管就被击穿啦，这时候反向电流就会突然变得很大，二极管可能就会被损坏，就像小门卫被强大的外力给推倒了，整个秩序就乱套了。
在我们的生活中啊，二极管可起着大作用呢。
比如说在收音机里，它就像一个小筛子，把不需要的信号给筛掉，只让有用的信号通过，这样我们才能听到清晰的广播。
还有在那些酷炫的LED灯里，二极管也是核心部件呢。
半导体分立元件--二极管
半导体分立元件半导体二极管半导体二极管是用半导体材料（主要是硅或锗的单晶）而制成，故又称为晶体二极管（俗称二极管）。
二极管的主要电性能是“单向导电性”，是一种有极性的二端元件（一种典型的非线性元件）。
二极管在电路中主要用作整流、限幅箱位、检波等，在数字电路中用作开关器件。
基本知识1、二极管。
自然界的物质按其导电能力的大小分为导体、半导体、绝缘体。
导体具有良好的导电性能，其电阻率一般小于10-6Ω·m，如铜和银；绝缘体导电能力很差或不导电，其电阻率往往在108Ω·m以上，如橡胶、陶瓷等；而半导体的导电能力介于导体与绝缘体之间，如纯净的硅在常温下的电阻率为2×103Ω·m。
半导体材料（如硅和锗）都是4价元素，其最外层的4个价电子与其相邻的原子核组成“共介键”结构，所以在温度极低时（如绝对零度时）半导体不导电，在常温下，纯净的半导体的导电能力也很弱。
2、半导体的主要特点。
半导体与导体和绝缘体相比有两个显著特点：一是其“热敏性”与“光敏性”。
例如当环境温度每升高8℃时，纯净硅的电阻率会降低一半左右（即导电能力提高一倍），且光线的照射也会明显地影响半导体的导电性能，人们利用半导体的这一性能，就可以制成各种热敏元件（如热敏电阻）、光敏元件（如光敏电阻、光电管）等；其二是半导体的“掺杂性”。
指在纯净的半导体内掺入微量的杂质，半导体的导电能力就急剧增强。
例如在单晶硅中掺入百分之一的某种杂质，其导电能力将增加一百万倍。
人们正是利用半导体的这一独特性质。
做成“杂质半导体”，从而制造出各种不同性质、不同用途的半导体器件，如半导体二极管、三极管、场效应管和集成电路等。
3、杂质半导体。
（1）N型半导体（电子型半导体）。
在纯净的半导体中掺入5价元素就得到N型半导体。
5价杂质其最外层的5个价电子除与半导体组成共价键外就多余一个电子（自由电子）。
所以N型半导体中自由电子为“多子”，空穴为“少子”。
半导体二极管
半导体二极管二极管是由一个PN结、电极引线以及外壳封装构成的。
二极管的最大特点是：单向导电性。
其主要包括：稳压、整流、检波、开关、光/电转换等。
1.二极管的分类（1）按材料来分，可分为：硅二极管、锗二极管。
（2）按结构来分，可分为：点接触型二极管、面接触型二极管。
（3）按用途来分，可分为：稳压二极管、整流二极管、检波二极管、开关二极管、发光二极管、光电二极管等。
图1常用二极管的外形和电路符号2.二极管性能的检测（1）外观判别二极管的极性二极管的正、负极性一般都标注在其外壳上。
有时会将二极管的图形直接画在其外壳上如图2（a）示。
对于二极管引线是轴向引出的，则会在其外壳上标出色环（色点），有色环（色点）的一端为二极管的负极端，如图2（b）所示。
若二极管引线是同向引出，其判断如图2 （c）所示。
若二极管是透明玻瑞壳，则可直接看出极性，即二极管内部连触丝的一端为正极。
图2根据判断外观二极管极性（2）万用表检测二极管的极性与好坏检测原理：根据二极管的单向导电性这一特点，性能良好的二极管，其正向电阻小，反向电阻大；这两个数值相差越大越好。
若相差不多，说明二极管的性能不好或已经损坏。
测量时，选用万用表的“欧姆”档。
一般用Rx100或Rx lk档。
而不用Rx1或Rx10k 档。
因为Rx l档的电流太大，容易烧坏二极管。
Rx 10k档的内电源电压太大，易击穿二极管。
测量方法：将两表棒分别接在二极管的两个电极上，读出测量的阻值；然后将表棒对换，再测量一次。
记下第二次阻值。
若两次阻值相差很大，说明该二极管性能良好；并根据测. 量电阻小的那次的表棒接法（称之为正向连接），判断出与黑表棒连接的是二极管的正极。
与红表榜连接的是二极管的负极。
因为万用表的内电源的正极与万用表的“一”插孔连通，内电源的负极与万用表的“ + ”插孔连通。
如采两次测量的阻值都很小，说明二极管己经击穿；如果两次测量的阻值都很大，说明二极管内部己经断路；两次测量的阻值相差不大，说明悦极管性能欠佳。
半导体二极管
半导体二极管引言半导体二极管是一种常见的电子元件，广泛应用于各种电路中。
作为一种离子流控制器，二极管在电子学中扮演着重要角色。
本文将介绍半导体二极管的基本原理、结构和工作方式，以及在电子设备中的应用。
一、半导体二极管的基本原理半导体二极管基于半导体材料的特性而工作。
半导体材料是一种介于导体和绝缘体之间的材料，具有在不同条件下改变电阻性质的能力。
当特定电压施加到二极管的两个端口时，会产生特定的电流流动。
这是因为半导体材料具有能够控制电子流动的能力。
二、半导体二极管的结构半导体二极管通常由一个PN结构构成。
PN结是由一段N型半导体和一段P型半导体相接而成的。
N型半导体含有过量的自由电子，而P型半导体则含有过量的空穴。
当PN结连接时，自由电子和空穴会发生迁移，形成电子流和电流。
二极管还有多种包装形式，如玻璃管、塑料封装和金属封装等。
不同的包装形式适用于不同的应用场合，如航空、军事、汽车、电脑等领域。
三、半导体二极管的工作方式半导体二极管具有单向导电性，也就是电流只能在一个方向上流动。
这是因为PN结在不同电压下会产生不同的电流分布。
当正向偏置电压施加到二极管上时，电流会通过PN结而流动。
这时，电子从N型半导体区域流向P型半导体区域，形成正向电流。
相反，当反向偏置电压施加到二极管上时，PN结会变为势垒状态，电流不会流动。
四、半导体二极管的应用半导体二极管在电子设备中有着广泛的应用。
以下是一些常见的应用场景。
1. 整流器：二极管常用于整流电路中，将交流电转化为直流电。
在电子设备中，直流电是许多电路和元件所需的。
2. 信号检测：半导体二极管可以用于信号检测和解调。
通过将信号输入到二极管中，可以检测和过滤特定频率的信号。
3. 功率放大器：二极管可以作为功率放大器的基础元件。
通过控制输入信号和电流的关系，可以实现放大和调节电流的功能。
4. 光电二极管：光电二极管是一种特殊的二极管，能够将光能转化为电能。
这种二极管常用于光电传感器和光通信等领域。
半导体二极管,发光二极管,稳压二极管的异同
半导体二极管、发光二极管和稳压二极管：特性异同点晓谕半导体二极管、发光二极管和稳压二极管都是由半导体材料制成的电子元器件，具有共性，也具有各自的特性。
本文从三方面对它们进行比较，希望对读者有所帮助。
1. 工作原理半导体二极管是一种具有单向导电特性的二极管，正电压下通电，反电压下不导电。
当二极管上加正向电压，P型材料被注入大量的自由载流子，N型材料被抽取大量自由载流子，电子从N区向P区扩散，空穴从P区向N区扩散，两者在P区和N区的结合区域重新结合，放出多余的能量，使得结合区域内电子浓度和空穴浓度明显增加，导致二极管具有单向导电的特性。
发光二极管是一种特殊的二极管，通过在P区和N区之间引入夹杂的少量杂质（如镓、氮等），形成一个带隙结构，使杂质电子激发到导带中形成自由电子，结合区域是可以辐射出特定颜色的光。
它是一种集发光和导电于一体的器件，可以广泛应用于数字显示、光通信、路灯等领域。
稳压二极管也是一种二极管，主要用于电压稳定器中，是一种依靠Zener效应来维持电压稳定的二极管。
当稳压二极管正向电压（即输入电压）小于谷值电压时，稳压二极管表现为半导体二极管的特性，不导电。
当正向电压大于谷值电压时，稳压二极管进入谷值电流区域，稳压二极管上提供了恒定的电压（即稳压电压），进而起到维持电压稳定的作用。
2. 特点半导体二极管具有单向导电特性，在电路中主要用作整流、开关等。
由于不需要加热就能工作，因此被广泛应用于各种电子设备中。
发光二极管主要特点是具有发光效应，可以吸收电子的能量而发出光。
稳压二极管主要特点是它可以抵御电源电压的变化，在输入电压波动时起到维持稳定电压的作用。
3. 应用半导体二极管广泛应用于电路中的整流、开关、逆变等领域。
发光二极管被广泛应用于指示灯、显示屏、光通信、人工光源等领域。
稳压二极管则广泛应用于稳压器、电源为以及仪器仪表中的输出稳定电压的调节和涟漪的滤波。
其在各自的应用领域都具有不可替代的作用。
半导体二极管
半导体二极管的应用
半导体二极管的应用
半导体二极管具有广 泛的应用，以下是几
个主要应用领域
半导体二极管的应用
整流：利用二极管的单向导电性，可以将 交流电转换为直流电。这是二极管最基本 的用途之一
检波：在无线电接收机中，二极管可以用 来检波，从复杂的信号中提取出所需要的 音频信号
限幅：在电路中，二极管可以用来限制电 流的幅度，防止电流过大导致电路损坏
电容-电感法：在二极管电路中，利用电 容和电感的充放电特性，可以检测二极 管的性能
晶体管测试仪：专业的晶体管测试仪可 以更全面地检测二极管的各项性能指标
二极管的检测与维护
二极管的维护
避免过电压：过电压可能会损坏二极管，应确保二极管两端的电压在规定范围内 避免过电流：过电流可能会导致二极管发热甚至烧毁，应确保流过二极管的电流不超 过额定值 注意工作环境：高温、高湿、腐蚀性气体等恶劣环境可能会影响二极管的性能和寿命 ，应尽量改善工作环境 定期检查：定期检查二极管的工作状态，如有异常应及时处理 更换操作规范：更换二极管时，应选用同型号、同规格的产品，并遵循安装规范进行 操作 存储与运输：二极管应存储在干燥、通风、无腐蚀性气体的环境中，运输过程中应避 免剧烈震动和冲击
二极管的检测与维护
二极管故障分析
断路故障：可能原因包括焊接不良、引线断裂等。 这种故障会导致电路不导通，解决方法是重新焊接 或更换引线
短路故障：可能原因包括二极管反接、性能不良等 。这种故障会导致电路短路或漏电，解决方法是找 出反接的二极管并纠正，或更换性能不良的二极管
参数变化故障：长期工作或环境变化可能导致二极 管的参数发生变化，如正向压降、反向电阻等。这 种故障可能导致电路性能下降或失效，解决方法是 定期检测和更换二极管
半导体二极管的类型
半导体二极管的类型半导体二极管的类型1. 引言在现代电子技术中，半导体二极管起着至关重要的作用。
它是一种电子元件，常用于电路中来控制电流和实现各种功能。
半导体二极管的类型多种多样，每种类型都有其独特的特性和应用。
本文将介绍几种常见的半导体二极管类型，包括正向偏置二极管、反向偏置二极管、小信号二极管和高功率二极管。
2. 正向偏置二极管正向偏置二极管是最常见的二极管类型之一。
它是通过在P型半导体和N型半导体之间施加正向电压来工作的。
当正向电压施加到二极管上时，P型半导体中的空穴和N型半导体中的电子开始扩散并形成电流。
正向偏置二极管具有低电压降和快速开关特性，常用于整流器电路和开关电路中。
3. 反向偏置二极管反向偏置二极管是通过在P型半导体和N型半导体之间施加反向电压来工作的。
当反向电压施加到二极管上时，P型半导体中的空穴和N型半导体中的电子被阻挡，形成一个阻止电流通过的屏障。
反向偏置二极管具有良好的反向电流隔离特性，常用于电路中的保护装置和稳压器。
4. 小信号二极管小信号二极管是一种频率响应较好的二极管类型。
它是根据应用在电路中承载的信号大小而命名的。
小信号二极管具有快速开关特性和较低的电容值，适用于高频、低噪声和小信号放大电路。
它常用于收音机、电视和通信系统等领域。
5. 高功率二极管高功率二极管是一种能够承受大电流和高功率的二极管类型。
它通常具有较大的结构和良好的散热性能。
高功率二极管在高频电源和功率放大器中起着关键作用，广泛应用于工业控制、通信和雷达系统。
6. 总结和回顾在本文中，我们介绍了几种常见的半导体二极管类型，包括正向偏置二极管、反向偏置二极管、小信号二极管和高功率二极管。
正向偏置二极管适用于整流和开关电路，反向偏置二极管常用于保护和稳压电路。
小信号二极管适用于高频和小信号放大电路，而高功率二极管适用于高功率应用。
无论是工业控制还是通信系统，半导体二极管都扮演着重要角色。
7. 个人观点和理解在我看来，半导体二极管的类型和应用广泛而丰富。
半导体和二极管
半导体和二极管
半导体和二极管是电子学中的两个重要概念。
半导体是一种材料，其电子特性和导电性介于导体和绝缘体之间。
而二极管则是一种由半导体材料制成的电子器件，其最基本的特点是具有单向导电性。
半导体材料通常是元素周期表中的IV族、V族和VI族元素（如硅、锗、硒、磷、锑等），这些材料通常是固体，并且导电性能介于导体和绝缘体之间。
半导体的导电性可以被人为地调制，这是通过添加杂质（称为掺杂）或者通过外部电压来实现的。
二极管是一种由半导体材料制成的电子器件，其主要组成部分是阴极和阳极。
在二极管的两极之间加上正向电压时（即阳极接正、阴极接负），二极管导通，电流可以通过它。
而当加反向电压时（即阳极接负、阴极接正），二极管截止，电流无法通过。
因此，二极管可以被视为一种单向的电流控制元件。
二极管的种类有很多，包括硅二极管、锗二极管、肖特基二极管、光二极管等等。
它们在电路中的作用主要是整流、检波、限幅和钳位等。
例如，硅整流器就是一种利用硅二极管实现整流的装置，它可以将交流电转换为直流电。
此外，二极管还可以用于电源的稳压，以及各种电路的保护等。
总的来说，半导体和二极管是电子学中的重要组成部分，它们在电路设计、电力应用和通信技术等领域都有着广泛的应用。
半导体二极管的类型
半导体二极管的类型半导体二极管是一种非常重要的电子元件，广泛应用于电子电路中的整流、开关、放大、保护等功能。
根据不同的工作原理和结构，半导体二极管可以分为多种类型。
1. pn结二极管: pn结二极管是最基本的半导体二极管。
它是由p型半导体和n型半导体组成的。
p型半导体中载流子主要是空穴，n型半导体中载流子主要是电子。
在pn结二极管中，当正向电压施加在p端，而负向电压施加在n端时，就会产生一个电场，阻止电子和空穴的再结合，形成电流。
而当施加的电压方向相反时，就会出现反向击穿现象，此时几乎没有电流通过。
2. 效应二极管: 效应二极管是在pn结二极管的基础上发展起来的。
它是基于场效应晶体管的一种类似于二极管的电子元件。
效应二极管的结构与晶体管的栅极-源极结构类似。
它的导电性能依赖于栅极电源的电压。
当栅极电源施加正向电压时，效应二极管变得导电，当施加负向电压时，效应二极管呈现高阻态。
3. 变容二极管: 变容二极管是一种随着施加的偏压的不同而产生电容变化的二极管。
它的结构类似于 pn结二极管，但是在表面上采用了一层绝缘层。
变容二极管的电容值取决于偏压的大小。
在施加正向偏压时，电容值较小；而在施加负向偏压时，电容值较大。
变容二极管广泛应用于调谐电路中，用于选频和频率变换的功能。
4. 光电二极管: 光电二极管是一种能够将光信号转换为电信号的二极管。
它是基于内部光电效应工作的。
当光照射到光电二极管上时，光电二极管中的载流子会被激发，从而产生电流。
光电二极管广泛应用于光通信、光电检测、光电转换等领域。
5. 快恢复二极管: 快恢复二极管是一种具有快速恢复特性的二极管。
它通过优化结构和材料，将二极管的恢复速度提高到很高的水平。
快恢复二极管能够在高频率和高电压下工作，具有低反向恢复时间和低反向电流等特点。
因此，它被广泛应用于开关电源、逆变器、变频器等高效能电子设备中。
除了以上几种常见的半导体二极管类型外，还有其他一些特殊的二极管。
半导体二极管
半导体二极管半导体二极管是由PN结加上引出线和管壳构成的。
一、二极管的分类1、按照所用的半导体材料：可分为锗管和硅管。
2、根据其不同用途：可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
3、按照管芯结构：可分为点接触型二极管（电流小，高频应用）、面接触型二极管(电流大，用于整流)及平面型二极管。
二、二极管图形符号①整流二极管：利用单向导电性把交流电变成直流电的二极管。
②稳压二极管：利用反向击穿特性进行稳压的二极管。
③发光二极管：利用磷化镓把电能转变成光能的二极管。
④光电二极管：将光信号转变为电信号的二极管。
⑤变容二极管：利用反向偏压改变 PN 结电容量的二极管三、型号命名整流二极管——2CZ82B稳压二极管——2CW50变容二极管——2AC1 等等。
四、二极管的特性单向导电性。
正向导通反向载止。
五、二极管的参数1、最大整流电流(IF) （由于电流通过PN结，使得管子发热，电流达到一定程度，管子因过热而烧坏。
）指管子长期运行时，允许通过的最大正向平均电流。
2、反向击穿电压 (VBR)指管子反向击穿时的电压。
3、最大反向工作电压VRM在实际工作时，最大反向工作电压VRM一般只按反向击穿电压VBR的一半计算。
4、反向电流IR（由于反向电流与温度有关，所以使用二极管时注意温度的影响。
）5、正向压降VF在规定的正向电流下，二极管的正向电压降。
小电流硅二极管的正向压降在中等电流水平下，约0.6V～0.8V；锗二极管约0.1V～0.3V。
6、最高工作频率fM二极管工作的上限频率，超过该频率，结电容起作用，二极管将不能很好的体现单向导电性。
六、二极管的检测1、判别正负极性万用表：R ×100 或 R×1 k 挡；将红、黑表笔分别接二极管两端。
所测电阻小时，黑表笔接触处为正极，红表笔接触处为负极。
2、质量好坏判别万用表：R 1k。
(1)若正反向电阻均为零，二极管短路；(2)若正反向电阻非常大，二极管开路。
半导体二极管的分类
一.半导体二极管的分类半导体二极管按其用途可分为：普通二极管和特殊二极管。
普通二极管包括整流二极管、检波二极管、稳压二极管、开关二极管、快速二极管等；特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管等。
二.半导体二极管的主要参数1．反向饱和漏电流I R指在二极管两端加入反向电压时，流过二极管的电流，该电流与半导体材料和温度有关。
在常温下，硅管的IR 为纳安（10-9A）级，锗管的IR为微安（10-6A）级。
2．额定整流电流I F指二极管长期运行时，根据允许温升折算出来的平均电流值。
目前大功率整流二极管的IF值可达1000A。
3. 最大平均整流电流I O在半波整流电路中，流过负载电阻的平均整流电流的最大值。
这是设计时非常重要的值。
4. 最大浪涌电流I FSM允许流过的过量的正向电流。
它不是正常电流，而是瞬间电流，这个值相当大。
5．最大反向峰值电压V RM即使没有反向电流，只要不断地提高反向电压，迟早会使二极管损坏。
这种能加上的反向电压，不是瞬时电压，而是反复加上的正反向电压。
因给整流器加的是交流电压，它的最大值是规定的重要因子。
最大反向峰值电压VRM指为避免击穿所能加的最大反向电压。
目前最高的VRM值可达几千伏。
6. 最大直流反向电压V R上述最大反向峰值电压是反复加上的峰值电压，VR是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的.7．最高工作频率f M由于PN结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的fM 值较高，在100MHz以上；整流二极管的fM较低，一般不高于几千赫。
8．反向恢复时间T rr当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢复时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
也即当二极时所需要的时间。
半导体二极管及其应用电路
面接触型
硅平面型
阳极
阴极
金属支架
正极引线
负极引线
金锑合金
P型硅
铝合金小球
N型硅片
阳极引线
阴极引线
N型锗片
金属触丝
管壳
二氧化硅保护层
负极引线
阳极引线
N型硅
P型硅
二极管外形示意图
阳极
阴极
面接触型二极管特点：结面积大、结电容大，允许通过较大的电流，适用于低频整流。
硅平面型二极管特点：结面积大的可用于大功率整流；结面积小的，结电容大，适用于脉冲数字电路，作为开关管使用。
u
u<0时
整流电路
uo(io）
0
π
2π
3π
ωt
0
π
2π
3π
ωt
u
uo
io
D4
D1
D2
D3
u
+ -
uo
+
-
RL
io
0
π
2π
3π
ωt
iD
iD1 ,iD3
iD2 ,iD4
整流电路
uo(io）
0
П
2П
3П
ωt
uo
io
桥式全波整流输出电压uO的平均值UO为:
U为交流电源u的有效值
负载电阻RL中流过的电流iO的平均值IO为:
其中IDZ=(5~25)mA IL=UZ/RL=6/600=10mA
本节知识要点
1. 伏安特性方程：
A
D
C
B
iD
uD
o
UBR
一、二极管的伏安特性
2. 伏安特性曲线
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
半导体二极管一、半导体材料从导电性能上看，物质材料可分为三大类：导体：电阻率P<10-3Ω∙cm绝缘体：电阻率P>108Q∙cm半导体：电阻率P介于前两者之间。
目前制造半导体器件的材料用得最多的有：硅和铭两种二、本征半导体、本征激发及杂质半导体1、本征半导体没有杂质和缺陷的半导体单晶，叫做本征半导体。
2、本征激发当温度升高时，电子吸收能量摆脱共价键而形成一对电子和空穴的过程,称为本征激发。
3、杂质半导体在本征半导体中掺入微量的杂质，就会使半导体的导电性能发生显著的变化。
因掺入杂质不同，杂质半导体可分为空穴（P）型半导体和电子（N）型半导体两大类。
1）P型半导体在本征半导体中掺入少量的三价元素杂质就形成P型半导体，P型半导体的多数载流子是空穴，少数载流子是电子。
2）N型半导体在本征半导体中掺入少量的五价元素杂质就形成N型半导体。
N型半导体的多数载流子是电子，少数载流子是空穴。
三、半导体二极管的工作原理半导体二极管为一个由P型半导体和N型半导体形成的P-N结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于P-N结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流IO0当外加的反向电压高到一定程度时，P-N结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
四、半导体二极管的类型1）按照所用的半导体材料，可分为楮二极管（Ge管）和硅二极管（Si管）、珅化做二极管。
它们的正向导通电压（P-N结电压）差别较大，错管为0.2〜0.3V,硅管为0.6〜0.7V。
楮二极管的反向饱和漏电流比硅二极管大,楮管一般为十到几百微安,而硅管在1微安以下。
错管耐高温性能远远不如硅管，楮管最高承受温度不超过100℃,而硅管可高达200℃。
2）根据其不同用途，可分普通二极管和特殊二极管。
普通二极管可分为检波二极管、整流二极管、稳压二极管、恒流二极管、开关二极管、限幅用二极管、调制用二极管、混频用二极管、放大用二极管、频率倍增用二极管、PlN型二极管、雪崩二极管、江崎二极管、快速关断（阶跃恢更）二极管、肖特基二极管、阻尼二极管、瞬变电压抑制二极管、双基极二极管等。
特殊二极管包括变容二极管、发光二极管、隧道二极管、触发二极管、光电二极管、磁敏二极管、激光二极管等。
3）按照管芯结构，可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“P-N结”。
由于是点接触，只允许通过较小的电流（不超过几十亳安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“P・N结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
4）根据构造分类可分为点接触型二极管、键型二极管、合金型二极管、扩散型二极管、台面型二极管、平面型二极管、合金扩散型二极管、外延型二极管、肖特基二极管。
5）根据特性分类点接触型二极管，按正向和反向特性分类有：一般用点接触型二极管、高反向耐压点接触型二极管、高反向电阻点接触型二极管、高传导点接触型二极管。
五、半导体二极管的导电特性二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
1 .正向特性在电子电路中，将二极管的正极接在高电位端，负极接在低电位端，二极管就会导通，这种连接方式，称为正向偏置。
必须说明，当加在二极管两端的正向电压很小时，二极管仍然不能导通，流过二极管的正向电流十分微弱。
只有当正向电压达到某一数值（这一数值称为“门槛电压”，铸管约为0.2V,硅管约为0.6V）以后，二极管才能直正导通。
导通后二极管两端的电压基本上保持不变（错管约为03V,硅管约为0.7V）,称为二极管的“正向压降”。
2 .反向特性在电子电路中，二极管的正极接在低电位端，负极接在高电位端，此时二极管中几乎没有电流流过，此时二极管处于截止状态，这种连接方式，称为反向偏置。
二极管处于反向偏置时，仍然会有微弱的反向电流流过二极管，称为漏电流。
当二极管两端的反向电压增大到某一数值，反向电流会急剧增大，二极管将失去单方向导电特性，这种状态称为二极管的击穿。
六、半导体二极管的主要参数用来表示二极管的性能好坏和适用范围的技术指标，称为二极管的参数。
不同类型的二极管有不同的特性参数。
1、最大整流电流IF是指管子长期运行时，允许通过的最大正向平均电流。
因为电流通过P-N结要引起管子发热，电流太大，发热量超过限度（硅管为140。
C左右，错管为90°C左右），就会使P-N结烧坏。
所以，二极管使用中不要超过二极管额定正向工作电流值。
目前大功率整流二极管的IF值可达数千安。
2、最高反向工作电压VBR加在二极管两端的反向电压高到一定值时，会将管子击穿，失去单向导电能力。
为了保证使用安全，规定了最高反向工作电压值。
反向击穿电压VBR指管子反向击穿时的电压值。
击穿时，反向电流剧增，二极管的单向导电性被破坏，甚至因过热而烧坏,一般手册上给出的最高反向工作电压约为击穿电压的一半，以确保管子安全运行。
目前最高的VBR值可达几千伏。
3、反向电流IR反向电流是指二极管在规定的温度和最高反向电压作用下,管子末击穿时流过二极管的反向电流。
反向电流越小，管子的单方向导电性能越好。
值得注意的是反向电流与温度有着密切的关系，大约温度每升高10°C,反向电流增大一倍。
由于温度增加，反向电流会急剧增加，所以在使用二极管时要注意温度的影响。
5、极间电容CJ：二极管的极间电容包括势垒电容和扩散电容，在高频运用时必须考虑结电容的影响。
二极管不同的工作状态，其极间电容产生的影响效果也不同。
6、最大直流反向电压VRVR是连续加直流电压时的值。
用于直流电路，最大直流反向电压对于确定允许值和上限值是很重要的。
7、最高工作频率fM由于P-N结的结电容存在，当工作频率超过某一值时，它的单向导电性将变差。
点接触式二极管的fM值较高，在IoOMHZ以上；整流二极管的fM较低，一般不高于几千赫。
8、反向恢&时间TIT当工作电压从正向电压变成反向电压时，二极管工作的理想情况是电流能瞬时截止。
实际上，一般要延迟一点点时间。
决定电流截止延时的量，就是反向恢友时间。
虽然它直接影响二极管的开关速度，但不一定说这个值小就好。
也即当二极管由导通突然反向时，反向电流由很大衰减到接近IR时所需要的时间。
大功率开关管工作在高频开关状态时，此项指标至为重要。
9、最大功率P二极管中有电流流过，就会吸热，而使自身温度升高。
最大功率P为功率的最大值。
具体讲就是加在二极管两端的电压乘以流过的电流。
这个极限参数对稳压二极管，可变电阻二极管显得特别重要。
二极管的参数是正确使用二极管的依据，一般半导体器件手册中都给出不同型号管子参数。
使用时,应特别注意不要超过最大整流电流和最高反向工作电压,否则将容易损坏管子。
七、测试二极管的好坏在业余条件下可以使用万用表测试二极管性能的好坏。
测试前先把万用表的转换开关拨到欧姆档的RXlK档位（注意不要使用RXl档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。
1、正向特性测试把万用表的黑表笔（表内正极）搭触二极管的正极，红表笔（表内负极）搭触二极管的负极。
若表针不摆到O值而是停在标度盘的中部，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。
若正向电阻为。
值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。
短路和断路的管子都不能使用。
2、反向特性测试把万且表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
八、二极管串联和并联在高电压或大电流的情况下，如果手头没有承受高电压或整定大电流的整流元件，可以把二极管串联或并联起来使用。
1、二极管并联的情况：两只二极管并联、每只分担电路总电流的一半，三只二极管并联，每只分担电路总电流的三分之一,总之，有几只二极管并联，流经每只二极管的电流就等于总电流的几分之一。
但是，在实际并联运用时，由于各二极管特性不完全一致，不能均分所通过的电流，会使有的管子困负担过重而烧毁。
因此需在每只二极管上串联一只阻值相同的小电阻器，使各并联二极管流过的电流接近一致。
这种均流电阻R一般选用零点几欧至几十欧的电阻器。
电流越大，R应选得越小。
2、二极管串联的情况：显然在理想条件下，有几只管子串联，每只管子承受的反向电压就应等于总电压的几分之一。
但因为每只二极管的反向电阻不尽相同，会造成电压分配不均：内阻大的二极管，有可能由于电压过高而被击穿，并由此引起连锁反应，逐个把二极管击穿。
在二极管上并联的电阻R,可以使电压分配均匀。
均压电阻要取阻值比二极管反向电阻值小的电阻器，各个电阻器的阻值要相等。
九、常用二极管的应用1、整流二极管利用二极管单向导电性，可以把方向交替变化的交流电变换成单一方向的脉动直流电。
2、开关元件二极管在正向电压作用下电阻很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻很大，处于截止状态，如同一只断开的开关。
利用二极管的开关特性，可以组成各种逻辑电路。
3、限幅元件二极管正向导通后，它的正向压降基本保持不变（硅管为0.7V,错管为0.3V）。
利用这一特性，在电路中作为限幅元件，可以把信号幅度限制在一定范围内。
4、续流二极管在开关电源的电感中和继电器等感性负载中起续流作用。
5、检波二极管在收音机中起检波作用。
6、变容二极管使用于电视机的高频头中。
7、稳压二极管在稳压电路中起稳压作用。
十、二极管命名方法第一部分：用数字表示电极数目。
第二部分：用字母表示材料。
A：N型错材料B:P型铸材料C:N型硅材料D：P型硅材料第三部分：字母表示类别。
P：普通小信号。
V：混频滤波管C：变容二极管Z：整流管L：整流堆。
K：开关管S：隧道管。
第四部分：用数字表示序号。
第五部分：用数字表示规格号。
三一一五部分组成的器件命名方法第三部分的含义：用字母表示器件的用途。
DH：电流调整管SY：瞬态抑制二极管。
GS：光电显示器。
GB：红外发射二极管。
GF：发光二极管。
GJ：激光二极管。
GD：光电二极管。
GH：光耦合器。
