蜗轮蜗杆驱动C型耐磨球阀结构设计
涡轮阀门ppt课件
材料选。
焊接
采用合适的焊接工艺和材料， 确保焊接质量。
材料选择
根据阀门的工作条件和要求选 择合适的材料，如铸钢、不锈 钢、铜等。
机械加工
采用先进的机械加工设备，确 保零件加工精度。
表面处理
采用防腐蚀、防磨损等表面处 理技术，提高阀门使用寿命。
04 涡轮阀门的维护与保养
日常维护与保养
每日检查
检查涡轮阀门是否有异常声音或 振动，检查密封件和润滑系统是
否正常工作。
定期清洁
定期清洁涡轮阀门，去除灰尘和污 垢，保持阀门内部和外部的清洁。
润滑
按照制造商的推荐使用润滑剂，定 期对涡轮阀门进行润滑，确保轴承 和密封件的寿命。
常见故障及排除方法
密封泄漏
噪音和振动
检查密封件是否磨损或老化，必要时 进行更换。
检查是否有异物或不平衡力，调整阀 门位置或更换损坏的零件。
涡轮卡滞
检查轴承和传动系统是否正常，确保 润滑充分。
定期检查与维修
定期检查
按照制造商的推荐，定期对涡轮 阀门进行全面检查，包括轴承、
密封件、驱动系统等。
维修计划
制定维修计划，对关键部件进行 预防性更换，确保涡轮阀门的稳
应用领域的拓展
新能源领域
随着新能源技术的快速发展，涡轮阀门在太阳能、风能等领域的 应用逐渐增多。
环保领域
涡轮阀门在污水处理、烟气治理等环保领域的需求不断增加，有助 于推动其发展。
化工领域
在化工生产过程中，涡轮阀门的应用范围不断扩大，特别是在高参 数和高可靠性场合。
未来发展方向与趋势
标准化和系列化
定运行。
专业维修
第12章蜗轮蜗杆详解PPT课件
t β1
β2 ∑
为了减少加工蜗轮滚刀的数量，规定d1 只能取标准值。 e s
β1
γ1 t
d1
d2
.
8
表12－1 蜗杆分度圆直径与其模数的匹配标准系列 mm
m
d1
m
d1
m
1 18
(22.4)
1.25 20
2.5 28 (35.5)
4
22.4
45
20
1.6 28
(28)
5
3.15 35.5
(18) 2 22.4
一般情况： z2≤ 80
z2过大 → 结构尺寸↑ → 蜗杆长度↑
→ 刚度、啮合精度. ↓
10
表12-2 蜗杆头数z1与蜗轮齿数z2的推荐值
传动比i
7~13
14~27 28~40
>40
蜗杆头数z1 4
2
2、1
1
蜗轮齿数z2 28~52
28~54 28~80
>40
4. 蜗杆的导程角γ 将分度圆柱展开得：
形成：若单个斜齿轮的齿数很少（如z1=1）而且β1很 大时，轮齿在圆柱体上构成多圈完整的螺旋。
所得齿轮称为:蜗杆。
蜗轮
而啮合件称为:蜗轮。
ω2
2 蜗杆
ω1 1
.
2
点接触
线接触
改进措施：将刀具做成蜗杆状，用范成法切制蜗轮，
所得蜗轮蜗杆为线接触。
优点： 传动比大、结构紧凑、传动平稳、噪声小。
分度机构：i=1000, 通常i=8~80
可由表12－1计算得到。
见下页
于是有： d1 = mq
tgγ1 = px z1 /πd1 = mz1 / d1
蜗轮蜗杆传动设计.共28页文档
41、学问是异常珍贵的东西，从任何源泉吸 收都不可耻。——阿卜·日·法拉兹
42、只有在人群中间，才能认识自 己。——德国
43、重复别人所说的话，只需要教育；而要挑战别人所说的话，则需要头脑。—— 玛丽·佩蒂博恩·普尔
44、卓越的人一大优点是：在不利与艰 难的遭遇里百折不饶。——贝多芬
45、自己的饭量自己知道。——苏联
蜗轮蜗杆传动设计.
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。
涡轮蜗杆传动的设计ppt课件
v1<1.5 m/s 9级精度
d
广西工学院专用
:
作者： 潘存云教授
§11-3 普通蜗杆传动的参数与尺寸
一、圆柱蜗杆传动的主要参数
1. 正确啮合条件
中间平面：过蜗杆轴线垂直于蜗轮轴线。
在中间平面内，蜗轮蜗杆相当于齿轮齿条啮合。
正确啮合条件是中间平面内参数分别相等：
mt2=ma1=m ，αt2 =αa1=α 取标准值
:
广西工学院专用
计算公式
蜗杆 d1 =mq
蜗轮 d2=mz2
ha=m
ha=m
df =1.2潘存m云q教授研制
df =1.2mq
da1=m(q+2) da1=m(q+2) df1=m(q-2.4) df2=m(q-2.4)
pa1=pt2= px=π m
c=0.2 m
a=0.5(d1 + d2) m=0.5m(q+z2)
:
潘存云教授研制 作者： 潘存云教授
表11-1 蜗杆分度圆直径与其模数的匹配标准系列 mm
m d1
m d1
m
d1 m d1
1 18
(22.4)
1.25 20 2.5 28
4
22.4
(35.5)
1.6 20
45
1.6
2
2208 q=12.5 2(188)潘存云教授q3研.=制1157.53(258.5)
的等导程的螺旋形成的，而蜗轮在外观上
就像一个曲线锥齿轮，它是用与锥蜗杆相
似的锥滚刀在普通滚齿机加工而成的。
潘存云教授研制
圆柱蜗杆
广西工学院专用
潘存云教授研制
环面蜗杆:
潘存云教授研制
蜗轮蜗杆怎样设计？
蜗轮蜗杆怎样设计？基本参数模数m、压力角、蜗杆直径系数q、导程角、蜗杆头数、蜗轮齿数、齿顶高系数（取1）及顶隙系数（取0.2）。
其中，模数m 和压力角是指蜗杆轴面的模数和压力角，亦即蜗轮端面的模数和压力角，且均为标准值；蜗杆直径系数q为蜗杆分度圆直径与其模数m的比值。
编辑本段分类蜗轮蜗杆大致有这些系列： 1、WH系列蜗轮蜗杆减速机：WHT/WHX/WHS/WHC 2、CW系列蜗轮蜗杆减速机：CWU/CWS/CWO 3、WP系列蜗轮蜗杆减速机：WPA/WPS/WPW/WPE/WPZ/WPD 编辑本段蜗轮蜗杆正确啮合的条件1.中间平面内蜗杆与蜗轮的模数和压力角分别相等，即蜗轮的端面模数等于蜗杆的轴面模数且为标准值；蜗轮的端面压力角应等于蜗杆的轴面压力角且为标准值，即 ==m ，== 2.当蜗轮蜗杆的交错角为时，还需保证，而且蜗轮与蜗杆螺旋蜗轮蜗杆线旋向必须相同。
四、几何尺寸计算与圆柱齿轮基本相同，需注意的几个问题 1.蜗杆导程角()是蜗杆分度圆柱上螺旋线的切线与蜗杆端面之间的夹角,与螺杆螺旋角的关系为，蜗轮的螺旋角，大则传动效率高，当小于啮合齿间当量摩擦角时，机构自锁。
2.引入蜗杆直径系数q是为了限制蜗轮滚刀的数目，使蜗杆分度圆直径进行了标准化m一定时，q大则大，蜗杆轴的刚度及强度相应增大；一定时，q小则导程角增大，传动效率相应提高。
3.蜗杆头数推荐值为1、2、4、6，当取小值时，其传动比大，且具有自锁性；当取大值时，传动效率高。
与圆柱齿轮传动不同，蜗杆蜗轮机构传动比不等于，而是，蜗杆蜗轮机构的中心距不等于，而是。
4.蜗杆蜗轮传动中蜗轮转向的判定方法，可根据啮合点K处方向、方向（平行于螺旋线的切线）及应垂直于蜗轮轴线画速度矢量三角形来判定；也可用“右旋蜗杆左手握，左旋蜗杆右手握，四指拇指”来判定。
编辑本段蜗轮及蜗杆机构的特点1.可以得到很大的传动比，比交错轴斜齿轮机构紧凑2.两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构3.蜗杆传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小4.具有自锁性。

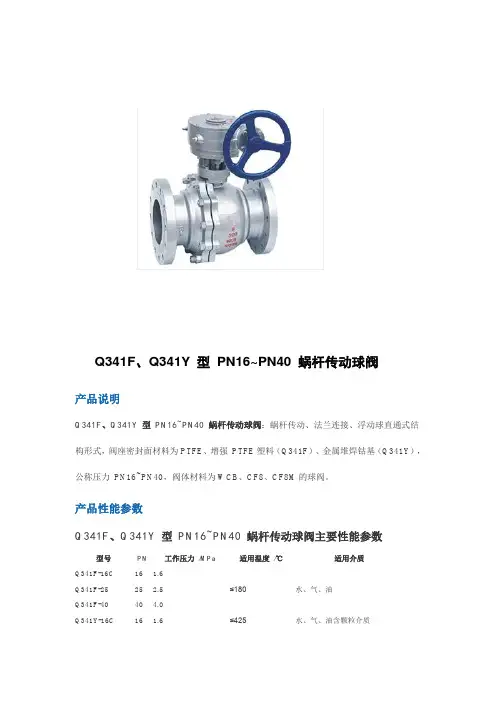

蜗杆传动球阀说明
Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀产品说明Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀：蜗杆传动、法兰连接、浮动球直通式结构形式，阀座密封面材料为PTFE、增强PTFE塑料（Q341F）、金属堆焊钴基（Q341Y），公称压力PN16~PN40，阀体材料为WCB、CF8、CF8M的球阀。
产品性能参数Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀主要性能参数型号PN 工作压力/MPa 适用温度/℃适用介质Q341F-16C 16 1.6Q341F-25 25 2.5≤180水、气、油Q341F-40 40 4.0Q341Y-16C 16 1.6 ≤425水、气、油含颗粒介质Q341Y-25 25 2.5Q341Y-40 40 4.0Q341F-16P 16 1.6≤180硝酸类Q341F-25P 25 2.5Q341F-40P 40 4.0Q341Y-16P 16 1.6≤450水、气、油含颗粒介质Q341Y-25P 25 2.5Q341Y-40P 40 4.0Q341F-16R 16 1.6≤180硝酸类Q341F-25R 25 2.5Q341F-40R 40 4.0Q341Y-16R 16 1.6≤450水、气、油含颗粒介质Q341Y-25R 25 2.5Q341Y-40R 40 4.0产品零部件材料Q341F、Q341Y 型PN16~PN40 蜗杆传动球阀零部件材料型号材料阀体阀杆密封面填料Q341F-16CWCB 2Cr133043161Cr18Ni9Ti1Cr18Ni12Mo2TiPTFE、增强PTFE PTFEQ341F-25Q341F-40Q341Y-16C金属堆焊钴基柔性石墨Q341Y-25Q341Y-40Q341F-16PCF8 304 PTFE、增强PTFE PTFEQ341F-25PQ341F-40PQ341Y-16P金属堆焊钴基柔性石墨Q341Y-25PQ341Y-40PQ341F-16RCF8M 316 PTFE、增强PTFE PTFEQ341F-25RQ341F-40RQ341Y-16RQ341Y-25R金属堆焊钴基柔性石墨Q341Y-40R产品外形及结构尺寸Q341F、Q341Y 型PN16 蜗杆传动球阀主要外形及结构尺寸（mm）DN L D H 重量/kg125 320 245 542 110150 360 280 572 130200 457 335 638 200250 533 405 828 245300 610 460 948 500Q341F、Q341Y 型PN25 蜗杆传动球阀主要外形及结构尺寸（mm）DN L D H 重量/kg100 305 230 528 90125 381 270 547 130150 403 300 592 170200 419 360 791 250250 568 425 926 385300 648 485 948 625Q341F、Q341Y 型PN40 蜗杆传动球阀主要外形及结构尺寸（mm）DN L D H 重量/kg100 305 230 528 95125 381 270 547 135 150 403 300 592 175 200 419 375 791 265 250 568 445 926 524 300 648 510 948 665。
蜗轮蜗杆传动机构三类设计文件
蜗轮蜗杆传动机构三类设计文件一、设计文件概述蜗轮蜗杆传动机构是机械传动中常用的一种，其结构简单，可靠性高，承载能力强等优点使得其在工业生产中应用广泛。
本设计文件主要介绍蜗轮蜗杆传动机构的三种设计方案，包括设计原理、选型计算、零件加工及装配等内容。
二、方案一：单级蜗轮蜗杆传动机构1. 设计原理单级蜗轮蜗杆传动机构由一个螺旋线角度为90度的蜗杆和一个与之啮合的齿数为1的圆柱形齿轮（即蜗轮）组成。
在工作时，通过旋转输入端的蜗杆来带动输出端的齿轮转动，从而实现传递功率和扭矩。
2. 选型计算（1）根据需要传递的功率和转速确定输出端齿轮的模数；（2）根据齿数为1和啮合角为90度确定输入端螺旋线角度；（3）根据输入端直径与模数计算出输入端齿数；（4）根据公式计算出输出端齿数：z2 = z1 / cos(α)；（5）根据选定的材料和齿轮参数计算出模数、节圆直径等尺寸。
3. 零件加工及装配（1）加工输入端蜗杆和输出端蜗轮；（2）加工支撑座和安装螺栓孔；（3）组装输入端蜗杆、输出端齿轮和支撑座。
三、方案二：多级蜗轮蜗杆传动机构1. 设计原理多级蜗轮蜗杆传动机构由多个单级传动机构串联组成。
在工作时，每个单级传动机构将输入端的功率和扭矩传递给下一个单级传动机构，最终输出到输出端。
2. 选型计算（1）根据需要传递的功率和转速确定每个单级输出端齿轮的模数；（2）根据齿数为1和啮合角为90度确定每个单级输入端螺旋线角度；（3）根据上一个单级输出端齿轮的模数和下一个单级输入端齿数计算出每个单级输入端直径；（4）根据公式计算出每个单级输出端齿数：z2 = z1 / cos(α)；（5）根据选定的材料和齿轮参数计算出每个单级的模数、节圆直径等尺寸。
3. 零件加工及装配（1）加工每个单级输入端蜗杆和输出端蜗轮；（2）加工支撑座和安装螺栓孔；（3）组装每个单级输入端蜗杆、输出端齿轮和支撑座，将多个单级传动机构串联组成多级传动机构。
四、方案三：倒置式蜗轮蜗杆传动机构1. 设计原理倒置式蜗轮蜗杆传动机构是一种将输入端与输出端位置互换的设计方案。
蜗杆设计.ppt
v )
故： (0.95 ~ 0.96) tg tg( v )
由此可知，z1↑→γ↑ →η ↑ 设计之初， η 未知，可按 z1 初选：
提示：
设计完成后，需验算 η ，若与初选值相差 太远，则需重选η再 设计。
z1 = 1 时， η = 0.7~0.75 z2 = 4 时， η = 0.87~0.92
在中间平面内相当于齿条与齿轮的啮合
正确啮合条件： 在中间平面内
mx1 = mt2 = m
αx1 = αt2 = α= 20°
● 蜗杆导程角γ与蜗轮螺旋角β之关系
Σ=90° 时： γ =β
β
且旋向相同
γ
● 蜗杆直径系数 q 及分度圆直径d1
d1 — 标准系列值
限制蜗轮滚刀数量，便于刀具标准化
蜗杆直径系数：q = d1 / m → d1 = m q
由于齿形的原因，通常蜗轮轮齿的弯曲强度比接触强度大 得多，所以只是在受强烈冲击、z2特多或开式传动中计算 弯曲强度才有意义。
五、蜗轮材料的许用应力
许用应力与蜗轮材料有关，见表6-4
蜗轮材料为铸锡青铜时：
主要失效形式是疲劳点蚀，σHP与 vs 无关 蜗轮材料为铸铝青铜或灰铸铁时：
主要失效形式是齿面胶合，σHP与应考虑胶合的影响
近似计算：
A 100
t 0 — 环境温度 常取 t 0 = 20 ℃
△t — 温 升
热平衡时： 1000P1（1 -η ）= Kt A △t 则热平衡计算式：
t
1000 P1(1 )
Kt A
[t] 60 ~
70 ℃
若△t ＞[△t ]，则采取措施提高散热能力：
在箱壳外表面加铸散热片 蜗杆轴端装风扇加速空气流通 同时沿气流方向配置散热片 箱体油池内放置蛇形冷却水管
(完整word版)蜗轮蜗杆设计
蜗轮蜗杆设计摘要蜗杆传动从属齿轮传动，在现代工业中应用非常广泛。
蜗轮蜗杆包含两个部分：蜗杆和蜗轮，其齿形大多数由直线、平面或者平面上的曲线经过一次或两次展成运动形成。
由于蜗轮蜗杆结构性特点，它用于传递空间两相错轴间的运动和动力。
蜗杆传动机构多数情况下蜗杆为主动件,蜗轮为被动件。
蜗杆传动具有传动比大、体积小、运转平稳、噪音小等特点。
在机床制造业中，普通圆柱蜗杆传动的应用尤为普遍，并且几乎成了一般低速传动工作台和连续分度机构的唯一传动形式；冶金工业轧机压下机构都采用大型蜗杆传动；煤矿设备中的各种类型的绞车及采煤机组牵引传动;起重运输业中各种提升设备及无轨电车等都采用蜗杆传动。
其他，在精密仪器设备、军工、宇宙观测仪器中，蜗杆传动常用作分度机构、操纵机构、计算机构、测距机构等等，大型天文望远镜、雷达等也离不开蜗杆传动。
关键词：蜗轮蜗杆目录第一章蜗杆传动的类型和特点 (88)1.1 蜗杆传动的类型 (88)1。
2 蜗杆传动的特点 (89)第二章蜗轮传动的基本参数和几何尺寸计算 (90)2。
1 蜗杆传动的基本参数 (90)2。
2 蜗杆传动的几何尺寸计算 (93)第三章蜗轮传动的失效形式、设计准则、材料和结构 (95)3。
1 蜗杆传动的失效形式和设计准则 (95)3。
2 蜗杆、蜗轮的材料和结构 (96)第四章蜗轮传动的强度计算 (98)4。
1蜗杆传动的受力分析 (98)4.2 蜗轮齿面接触疲劳强度计算 (99)4。
3 蜗轮轮齿的齿根弯曲疲劳强度计算 (100)第五章蜗轮传动的效率、润滑和热平衡计算 (101)5.1蜗杆传动的效率 (101)5.2 蜗杆传动的润滑 (101)5.3 蜗杆传动的热平衡计算 (104)结论 (106)致谢 (107)参考文献 (108)第一章 蜗杆传动的类型和特点蜗杆传动由蜗杆、蜗轮和机架组成,用来传递空间两交错轴的运动和动力。
如图1-1所示。
通常两轴交错角为90°,蜗杆为主动件.1.1 蜗杆传动的类型如图1—2所示，根据蜗杆的形状,蜗杆传动可分为圆柱蜗杆传动（图a)，环面蜗杆传动(图b ）,和锥面蜗杆传动(图c)。
蜗轮蜗杆设计步骤
蜗轮蜗杆设计步骤1. 确定设计要求在进行蜗轮蜗杆的设计之前，首先需要明确设计要求。
这包括所需传动比、承载能力、材料选择等方面的要求。
根据实际应用需求和设计要求，确定蜗轮蜗杆的参数，如模数、螺旋角、轴向模数等。
2. 进行初步设计根据设计要求和参数，进行蜗轮蜗杆的初步设计。
首先，确定蜗杆的螺旋方向和螺旋角度。
然后，根据蜗轮的齿数和蜗杆的螺旋角度，计算蜗杆的螺距和螺杆轴向模数。
根据蜗杆的参数，进行初步设计并确定材料。
3. 进行传动效率计算在设计过程中，需要进行传动效率的计算，以评估设计的合理性。
传动效率的计算涉及到齿轮传动的许多因素，如齿轮的精度、润滑状态等。
通过传动效率的计算，可以确定设计的合理性。
4. 进行强度计算蜗轮蜗杆的设计还需要进行强度计算。
强度计算主要涉及到齿面强度和齿根强度的计算。
通过强度计算，可以评估蜗轮蜗杆的承载能力，并根据计算结果进行必要的优化。
5. 进行齿面修形计算在进行蜗轮蜗杆设计时，需要进行齿面修形计算。
齿面修形计算的目的是使蜗轮蜗杆传动更加平稳。
通过齿面修形计算，可以确定修形参数，并进行修形设计。
6. 进行尺寸设计在完成初步设计和计算之后，可以进行尺寸设计。
尺寸设计包括蜗轮蜗杆的几何尺寸和齿面参数的确定。
根据设计要求和计算结果，进行尺寸设计，绘制出蜗轮蜗杆的详细图纸。
7. 进行材料选择根据设计要求和计算结果，进行材料选择。
选择合适的材料可以保证蜗轮蜗杆的强度和耐磨性。
根据蜗轮蜗杆的工作条件和要求，选择适当的材料，并进行材料的热处理，以提高其性能和寿命。
8. 进行制造工艺设计在蜗轮蜗杆的设计过程中，还需要进行制造工艺设计。
制造工艺设计包括机械加工工艺、热处理工艺等方面的设计。
根据蜗轮蜗杆的材料和尺寸设计，确定适当的制造工艺，并进行制造工艺流程的设计。
9. 进行装配和测试在蜗轮蜗杆的制造完成之后，进行装配和测试。
装配过程中需要注意蜗轮蜗杆的配合度和轴向间隙等问题。
装配完成后，进行传动测试，以评估蜗轮蜗杆的传动性能和稳定性。
阀的结构设计
由于阀门有多种类型，同类型的阀门结构形式又分成许多类别，因此，阀体的形状千变万化。
尽管如此，由于阀体在受力和功能方面基本相似，故在结构上也有共性，在此将重点介绍阀体结构设计中最具代表性的阀体和阀体的结构设计。
一、阀体结构设计阀体结构设计的原则适用于节流阀、、、、及止回阀等阀体的结构设计。
1.阀体的流道阀体的流道可分为直通式、直角式和直流式三种，阀体流道设计的原则如下：（1）阀体端口必须为圆形，介质流道应尽可能设计成直线形或流线形，尽可能避免介质流动方向的突然改变和通道形状和截面积的急剧变化，以减少流体阻力，腐蚀和冲蚀。
（2）在直通式阀体设计时应保证通道喉部的流通面积至少等于阀体端口的截面积。
（3）阀座直径不得小于阀体端口直径（公称通径）的90%。
（4）直流式阀体设计时，阀瓣启闭轴线（阀杆轴线）与阀体流道出口端轴线的夹角α通常为45度~60度。
2. 阀体的结构（1）铸造阀体铸造阀体是目前应用最广的一种结构形式。
其最大优点是通过铸件造型，既能达到所要求的合理的几何形状，特别是流道形状，又可少受重量方面的限制。
（2）锻造阀体锻造阀体一般都用于小口径，特别是用于公称通径小于或等于50mm的高温、高压阀门。
锻造阀体的优点是质量能保证、组织致密，表面质量较好。
其缺点是由于流道孔采用机械加工（钻孔）制成，在孔与孔的过渡区会产生锐角过渡面，造成流阻大，且易产生紊流，介质对阀体侵蚀大；锻件截面与铸件截面相比较不均匀性更大，因此在厚壁处所产生的热应力很大（特别是高温场合），常会在流道的锐角处发生开裂，并且锻造阀体材料利用率较低。
（3）锻焊与铸焊阀体若锻造重量受到限制或由于工艺上的原因，可以考虑采用这种形式（应按相应标准规定）。
（4）焊接阀体焊接阀体有钢管焊接和钢板焊接两种。
这种结构既节省材料又能获得理想流道。
对于清洁度要求较高的大口径阀门，这种结构也是比较理想的。
其优点是重量轻，表面质量好，清洁度高，流阻小，结构简单，加工方便；缺点是焊缝多，焊接较困难。
