建筑电气工程概述PPT课件精选全文
4.2 建筑供配电系统
2.低压断路器
低压断路器型号的表示
接通和分断电路的正常工作电流。 短路保护 过载保护
（1）万能式断路器
一般用于变压器400V侧出线总开关、母线联络开关或大容量馈线开关和大型电动机控制开关。
4.2 建筑供配电系统
（2）塑壳式断路器
（3）微型断路器
建筑电气终端配电装置中最广泛的一种终端保护电器。
(2)客房的插座，以及住宅、办公、学校、实验室、幼儿园、敬老院、医院病房、福利院、美容院、游泳池、浴池、厨房、卧室等插座回路； (3)室外照明，广告照明灯室外电气设施及室外地面电热融雪、水下照明等； (4)医疗用浴缸，按摩理疗等康复设施； (5)夜间用电设备，工作电压超过150V的配电线路； (6)装有隔离变压器的二次侧电压超过30V的配电线路； (7)TT系统供电的用电设备。
4）有填料封闭式熔断器
它有限流作用及较大的极限分断能力，瓷管内填充硅砂，起灭弧作用。
热继电器——过载保护作用
4.2 建敷设方式
埋地电缆沟敷设
电缆沟
大地
护套管
电缆
架空敷设敷设
大地
电缆
电缆架
建筑电气系统——电缆线路
4.2 建筑供配电系统
4.2 建筑供配电系统
电力电缆的型号 电力电缆的线芯分为三芯、四芯、五芯等多种，标称截面主要有4 mm²、6 mm²、10 mm²、16 mm²、25 mm²、35 mm²、50 mm²、70 mm²、95 mm²、120 mm²、150 mm²、185 mm²、240mm²等。
①电焊机及电焊装置的设备容量：统一换算到 ＝100％，其设备容量的换算公式为
②起重吊车电动机：要求统—换算到 ＝25％，换算见下式
民用建筑的总体电气设计PPT课件
配电系统设计
总结词
满足用电设备的需求
详细描述
根据负荷计算和供电系统设计结果， 设计合理的配电系统，包括高低压配 电柜、电缆、电线等设备，满足建筑 物内各种用电设备的需求。
照明系统设计
总结词
创造舒适的光环境
详细描述
根据建筑物的功能和使用要求，设计合理的照明系统，包括 灯具选择、照明布局、控制方式等，创造舒适的光环境，满 足人们的生活和工作需求。
防雷与接地系统设计
总结词
保护设备和人员安全
详细描述
根据建筑物的重要性、使用性质和所在地的 雷电活动情况等因素，设计合理的防雷与接 地系统，包括避雷针、接地网等设施，保护 建筑物内的用电设备和人员安全。
04 民用建筑电气设计的节能 环保措施
节能环保的重要性
资源节约
环境保护
节能环保是实现资源节约的重要途径，通 过合理的设计和优化，可以减少能源的浪 费，提高能源的利用效率。
未来建筑电气设计将更加注重 人性化和服务化，提高人们的 生活质量和幸福感。
THANKS FOR WATCHING
感谢您的观看
意义
通过本ppt课件的学习，读者可以更好地理解民用建筑的电气设计要求，提高设计水平和能力，为我国的建筑电 气设计行业的发展做出贡献。同时，本ppt课件还可以为相关从业人员提供参考和指导，促进我国建筑电气设计 行业的健康发展。
02 民用建筑电气设计的基本 原则
安全原则
确保电气系统的安全运行，防止电击、电气火灾等事故的发生。 采取有效的接地、防雷、等电位连接等措施，提高建筑物和人员的安全防护水平。
主题背景
随着社会经济的发展和人民生活水平的提高，民用建筑的数量和规模不断扩大， 对建筑电气设计的要求也越来越高。因此，掌握民用建筑的总体电气设计知识对 于提高建筑电气设计水平、保障人民生命财产安全具有重要意义。
建筑电气施工图识图详解PPT课件

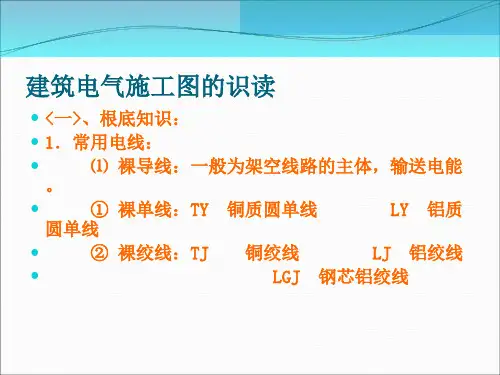

④ 线路敷设方式：绝缘子布线、管子布线、 线槽布线、电缆布线等
⑤ 照明设备器具的布置：安装高度及平面 位置
⑥ 接地防雷情况
⑶ 识读脉络： 进户线 — 总配电箱 — 干线 — 分配电
箱 — 支线 — 用电设备
<二>、电气施工图识读案例
1 常用电气施工图介绍
1.1 设计说明
设计说明一般是一套电气施工图的第一张图纸，主 要包括：〔1〕 工程概况;〔2〕 设计依据;〔3〕 设计范 围;〔4〕 供配电设计;〔5〕 照明设计;〔6〕 线路敷设; 〔7〕 设备安装;〔8〕 防雷接地;〔9〕 弱电系统;〔10〕 施工本卷须知。
；
3
GB 50200—94〕；
4
二、设计内容
本工程电气设计工程包括380V/220V供配电系统、 照明系统、防雷接地系统和电视 系统。
三、供电系统
1 供电方式
本工程拟由小区低压配电网引来380V/220V 三相四线电源，引至住宅首层总配电箱，再分别 引至各用电点；接地系统为TN-C-S 系统，进户 处零线须重复接地，设专用PE线，接地电阻不大 于4Ω；本工程采用放射式供电方式。
2
(￠10圆钢)作为接闪
器，并形成不大于24×16的避雷网，并与引下线牢固相连。
避雷带支架做法：在女儿墙上预埋25×4镀锌扁钢作为支架，外 露长度为，支架间距，转弯处。
3
16以上主筋通长焊接作引来自线，间距不大于25m。引下线位置详见防雷平面图。外墙
引下线在室外地面下1m处引出与室外接地线焊接。
4 接地极：接地装置利用地基梁的钢筋，要求所有 地基梁的两根主筋均应与引下线焊接。
图16-6 干线系统图 Back
图16-7 AL配电柜系统图
《建筑电气工程》课件
详细描述
阐述电机的基本原理、分类及在建筑 电气工程中的应用，同时介绍电力电 子技术的基本概念、工作原理及其在 建筑电气工程中的应用。
供配电系统基础
总结词
供配电系统的组成、供配电系统的设计、供配电系统的运行 管理。
详细描述
介绍供配电系统的基本组成、设计原则和方法，以及供配电 系统的运行管理、维护和检修等方面的知识。
需求分析、方案设计、初步设计、施 工图设计和后期服务。
建筑电气工程施工工艺与方法
施工工艺
根据电气工程的具体项目，选择合适的 施工工艺，如明敷设、暗敷设、防雷接 地等。
VS
施工方法
采用合适的施工方法，如支架安装、电缆 铺设、配电箱安装等，确保施工质量。
建筑电气工程安全与环保
安全措施
确保施工现场的安全，采取必要的安全措施 ，如设置安全警示标志、配备安全防护设备 等。
《建筑电气工程》PPT 课件
目录
Contents
• 建筑电气工程概述 • 建筑电气工程基础知识 • 建筑电气工程设计与施工 • 建筑电气工程案例分析 • 建筑电气工程未来发展与挑战
01 建筑电气工程概述
建筑电气工程的定义与特点
要点一
总结词
要点二
详细描述
建筑电气工程是涉及建筑物中电力系统的规划、设计、安 装和维护的工程领域，其特点包括专业性、技术性和安全 性。
经验教训与改进建
议
总结该案例在实施过程中的经验 教训，提出针对类似工程的改进 建议，以提高工程质量。
ห้องสมุดไป่ตู้ 商业中心建筑电气工程案例分析
案例概述
介绍某商业中心建筑电气工程的规模、地理位置、设计目标等基 本信息。
工程难点与解决方案
课件建筑电气控制技术.ppt
松开按钮SB3时，由于按钮的结构特点，其动触头首先使 并联在起动按钮SB2两端的常开触头断开，控制电路断电 ，接触器的吸合线圈断电释放，其串联在自锁支路的辅 助常开触头断开；随后，按钮SB3的动触头复位，使按钮 SB3的常闭触头闭合，此时，由于接触器的吸合线圈已经 断电释放使自锁触头断开，所以控制电路依然保持断电 状态。显然，点动的实现是利用按钮的常开触头与常闭 触头不能同时动作，在点动完成后松开按钮SB3时，接触 器吸合线圈先断电断开自锁触头，按钮SB3的常闭触头后 闭合的特点来实现的。
（3） 欠压保护过程
在电源电压低于接触器吸合线圈额定电压的70%时， 接触器因吸合线圈吸力不够而不能吸合。如果欠压发 生在电动机的运行过程中，接触器KM的吸合线圈将释 放，控制电路因并联在按钮SB1两端的接触器的自锁 触头KM断开而解除自锁，主电路因接触器主触头KM 的断开而断电，电动机断电停止，从而避免了电动机 在低压下运行。如果起动电动机时电源电压较低，电 动机将因为接触器KM的吸合线圈不能吸合而不能起动。
从控制过程来看，点动控制的关键是使接触器的吸合线圈短 时间通电，并能很方便地断电释放。借助于按钮的常开触头 在按下按钮时接通松开时断开的特点，可以方便地实现点动 控制。在电动机的控制电路中，点动常常只是电动机运行控 制的一个环节，它常常融合在其他起动控制的电路中。
3 长动就是控制电动机较长时间运行。当电动机长时间运
1 根据三相电动机的运转原理，改变三相电动机的任意
两根电源接线，就可以改变电动机的旋转方向。如何通过 控制电路对电动机进行控制，使电动机从一个运行方向转
换到另外一个方向呢？显然，电动机不可能在同一时间有 两种运动方向，正传和反转一定是在不同时间进行的。实 现正转和反转，可以考虑采用两套单向运行的控制电路来 控制电动机的正、反转，其中一套控制电路中的主电路对 调两根电源接线。
《建筑电气照明系统》课件
电线与电缆的敷设方式
明敷、暗敷等，应根据实际情况选择合适的敷设方式，确保 安全、美观。
照明系统的节能与环保材料
节能材料
LED灯具、节能镇流器等，可有效降低能耗，节约能源。
环保材料
无汞灯具、可回收利用的电线与电缆等，有利于减少环境污染，促进可持续发 展。
REPORT
CATALOG
DATE
ANALYSIS
照明系统的维护与管理
定期检查
定期对灯具、线路和开关等设备进行检查，发现 损坏或老化及时更换。
节能管理
根据实际需要，合理调整照明系统的亮度和色温 ，减少不必要的能源消耗。
ABCD
清洁与保养
定期清洁灯具表面，保持其光洁度，对其他设备 进行必要的保养。
安全措施
加强安全宣传和管理，确保人员在使用照明系统 时遵循安全规定，防止触电等事故发生。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
《建筑电气照明系统 》ppt课件
目录
CONTENTS
• 建筑电气照明系统概述 • 照明系统设计 • 照明系统设备与材料 • 照明系统的安装与维护 • 建筑电气照明系统的应用与发展趋势
REPORT
CATALOG
DATE
ANALYSIS
Ecotect
综合性的建筑环境分析软件，包括照 明分析功能。
Radiance
高级的照明分析软件，适用于专业照 明设计和研究。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
照明系统设备与材料
灯具类型与选择
灯具类型
吊灯、吸顶灯、壁灯、台灯等，选择 时应考虑照明需求、装修风格和空间 大小。
明敷、暗敷等，应根据实际情况选择合适的敷设方式，确保 安全、美观。
照明系统的节能与环保材料
节能材料
LED灯具、节能镇流器等，可有效降低能耗，节约能源。
环保材料
无汞灯具、可回收利用的电线与电缆等，有利于减少环境污染，促进可持续发 展。
REPORT
CATALOG
DATE
ANALYSIS
照明系统的维护与管理
定期检查
定期对灯具、线路和开关等设备进行检查，发现 损坏或老化及时更换。
节能管理
根据实际需要，合理调整照明系统的亮度和色温 ，减少不必要的能源消耗。
ABCD
清洁与保养
定期清洁灯具表面，保持其光洁度，对其他设备 进行必要的保养。
安全措施
加强安全宣传和管理，确保人员在使用照明系统 时遵循安全规定，防止触电等事故发生。
REPORT
CATALOG
DATE
ANALYSIS
SUMMARY
《建筑电气照明系统 》ppt课件
目录
CONTENTS
• 建筑电气照明系统概述 • 照明系统设计 • 照明系统设备与材料 • 照明系统的安装与维护 • 建筑电气照明系统的应用与发展趋势
REPORT
CATALOG
DATE
ANALYSIS
Ecotect
综合性的建筑环境分析软件，包括照 明分析功能。
Radiance
高级的照明分析软件，适用于专业照 明设计和研究。
REPORT
CATALOG
DATE
ANALYSIS
SUMMAR Y
03
照明系统设备与材料
灯具类型与选择
灯具类型
吊灯、吸顶灯、壁灯、台灯等，选择 时应考虑照明需求、装修风格和空间 大小。
2024版建筑电气施工图PPT优秀课件
作用
指导建筑电气设备的安装、调试和 运行，确保电气系统的安全、可靠 和经济运行。
施工图组成要素
设计说明
阐述设计依据、范围、原则及 注意事项等，帮助理解设计意 图。
平面图
表示电气设备在建筑物内的平 面布置，包括设备位置、线路 走向等。
图纸目录
列出所有图纸的名称、编号和 张数等，方便查阅和管理。
系统图
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
解决方法
查阅相关电气图形符号和文字符号的资料，或者向专业人 员请教。
问题二
图纸中线路或导线的表示方法不清楚。
解决方法
仔细阅读设计说明，了解线路和导线的颜色、线型、线 宽等表示方法，并结合实际情况进行判断。
问题三
图纸中安装方式和标注不明确。
解决方法
仔细阅读设计说明，了解安装方式和标注方法的具体要 求，并结合实际情况进行判断和决策。同时，可以向专 业人员请教或者参考相关规范和标准。
表示电气系统的组成、主要设 备及其相互关系，反映系统的 工作原理。
详图
表示电气设备、装置和线路的 详细结构、尺寸和安装要求等。
设计规范及标准
国家电气设计规范
建筑行业电气设计标准
包括供配电系统设计规范、低压配电设计规 范等，是建筑电气设计的基本依据。
如《民用建筑电气设计规范》、《建筑电气 制图标准》等，规定了建筑电气设计的具体 要求和标准。
指导建筑电气设备的安装、调试和 运行，确保电气系统的安全、可靠 和经济运行。
施工图组成要素
设计说明
阐述设计依据、范围、原则及 注意事项等，帮助理解设计意 图。
平面图
表示电气设备在建筑物内的平 面布置，包括设备位置、线路 走向等。
图纸目录
列出所有图纸的名称、编号和 张数等，方便查阅和管理。
系统图
识别线路和导线的表示方法
02
掌握线路和导线的颜色、线型、线宽等表示方法，以便正确理
解电气连接关系。
识别安装方式和标注
03
了解电气设备和元件的安装方式、标注方法和标注内容，以便
正确安装和调试。
常见问题及解决方法
问题一
图纸中设备或元件的符号不认识。
解决方法
查阅相关电气图形符号和文字符号的资料，或者向专业人 员请教。
问题二
图纸中线路或导线的表示方法不清楚。
解决方法
仔细阅读设计说明，了解线路和导线的颜色、线型、线 宽等表示方法，并结合实际情况进行判断。
问题三
图纸中安装方式和标注不明确。
解决方法
仔细阅读设计说明，了解安装方式和标注方法的具体要 求，并结合实际情况进行判断和决策。同时，可以向专 业人员请教或者参考相关规范和标准。
表示电气系统的组成、主要设 备及其相互关系，反映系统的 工作原理。
详图
表示电气设备、装置和线路的 详细结构、尺寸和安装要求等。
设计规范及标准
国家电气设计规范
建筑行业电气设计标准
包括供配电系统设计规范、低压配电设计规 范等，是建筑电气设计的基本依据。
如《民用建筑电气设计规范》、《建筑电气 制图标准》等，规定了建筑电气设计的具体 要求和标准。
建筑电气课件
跨步电压触电:一般发生在高压电线落地时, 在高压线 接触的地面附近，产生了环形的电场。即以高压线触地 点为圆心，从接触点到周围有一个放射状电压递减的电 压分布。可以理解，圆心处电压等于高压电线上的电压， 离开圆心越远的点上，电压越小。因此，当一个人从圆 心近处跨步走向远离圆心的位臵时，两个脚上的电压就 是不同的了。这样这个电压就会产生通过人体的电流， 导致人触电。人受到跨步电压时，电流虽然是沿着人的 下身，从脚经腿、胯部又到脚与大地形成通路，没有经 过人体的重要器官，好像比较安全。但是实际并非如此！ 因为人受到较高的跨步电压作用时，双脚会抽筋，使身 体倒在地上。这不仅使作用于身体上的电流增加，而且 使电流经过人体的路径改变，完全可能流经人体重要器 官，如头或心脏等。经验证明，人倒地后电流在体内持 续作用2秒钟，这种触电就会致命。所以在避雷针系统 设计时都要做跨步电压和接触电压的计算的，凡是不满 足的地方都会铺设绝缘地面。
返回
二、 建筑电气系统的分类 （1）按电压高低划分 根据建筑电气工程的电压的高低，人们习惯把它分为 强电工程（即电力工程）和弱电工程（即信息工程）两种。 所谓强电就是电力、动力、照明等用的电能；所谓弱电则 是指传播信号、进行信息交换的电能。 1）强电系统：该系统可以把电能引入到建筑物中，经 用电设备转换成热能、光能和机械能等。常见的强电系统 有变配电系统、动力系统、照明系统及防雷系统等。强电 系统的特点是电压高、电流大、功率大。 2）弱电系统：该系统会完成建筑物内部及内部与外部 之间的信息传递与交换工作。常见的有通信系统、共用天 线与有线电视接收系统、火灾自动报警与消防联动系统、 安全防范系统、公共广播系统等。弱电系统的特点是电压 低、电流小、功率小。
避雷针由接闪器、引下线和接地体组成。接闪器是指直接 截受雷击的避雷针的针头、避雷线、避雷带、避雷网，以 及用作接闪的金属屋面和技术构件。引下线是指连接接闪 器与接地体的金属导体。接地体是指埋入土壤中或混凝土 基础中作散流用的导体。 接闪器： 1、避雷针：适用于保护细高的建筑物或构筑物、露天变 配电装臵、电力线路等。可以用Φ25的镀锌圆钢或SC40钢 管制成，针上端砸扁并搪锡，以利于尖端放电。独立避雷 针适用于保护较低矮的库房和厂房，特别适用于那些要求 防雷导线与建筑物内各种金属及管线隔离的场合。也可使 用海胆状多针避雷针,如北京亚运会国家奥林匹克体育中 心游泳馆有两组，各12根针。 2、避雷带和避雷网：避雷带是指沿屋脊、山墙、通风管 道以及平屋顶的边沿等最可能受雷击的地方敷设的导线。 当屋顶面积很大时，采用避雷网。它可保护建筑的表层不 被击坏。避雷网和避雷带宜采用镀锌圆钢或扁钢，应优先 选用圆钢，其直径不应小于8mm，扁钢宽度不应小于12mm， 厚度不应小于4mm。避雷线适用于长距离高压供电线路的 防雷保护。架空避雷线和避雷网宜采用截面积大于35mm² 的镀锌钢绞线。
建筑电气识图与施工工艺课件
建筑电气识图与施工工艺
14
四、导线的连接
1. 方法
绞接、焊接、压板压接、压线帽压接、套管连接、接线端 子连接、螺栓连接等。
2. 一般要求
（1）截面为10mm2及以下的单股导线：可直接与设备、 器具的端子连接；
（2）截面为2.5mm2及以下的多股铜芯线：应先拧紧、搪 锡或压接端子，再与设备及器具的端子连接；
1. 金属管
（2）薄壁钢管（电线管）MT （3）金属波纹管（金属软管或蛇皮管）
（4）普利卡金属套管 2. 塑料管： PVC
建筑电气识图与施工工艺
13
三、室内配线工程的施工程序
1. 定位划线。 2. 预埋支持件。 3. 装设绝缘支持物、保护管。 4. 敷设导线。 5. 安装灯具、开关及电器设备。 6. 测试线路绝缘电阻。 7. 试通电、校验、自检等。
• 电力线路的金属保护管、各种金属接线盒（如开关、
插座等金属接线盒）、敷线的钢索及起重运输轨道
等。
建筑电气识图与施工工艺
10
第二章 常用建筑电气设备及安装
第一节 常用电气材料设备
一、电线、电缆
裸导线 1. 电线（导线）
塑料绝缘导线
BV BLV RVB（平行）
绝缘导线
RVS（双绞型） BX
橡皮绝缘导线 BLX
建筑电气识图与施工工艺
20
配管配线
2. 导管敷设施工工艺
（1）熟悉图纸。
90度弯曲
管子弯曲
（2）导管加工 切割 套丝
鸭脖弯
防腐
管与管的连接
（3）盒、箱固定，管路连接 管与盒（箱）连接
建筑电气识图与施工工艺
21
配管配线
（4）线管敷设（俗称配管）
《建筑电气施工》课件
《建筑电气施工》 PPT课件
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 建筑电气施工概述 • 建筑电气施工的核心内容 • 建筑电气施工的常见问题与解决方
案 • 建筑电气施工的未来发展趋势 • 建筑电气施工案例分析
01
建筑电气施工概述
建筑电气施工的定义与特点
总结词
电气设计图纸不规范、设计深度不足、设计不符合实际情况
详细描述
电气设计图纸应当规范、准确，符合国家相关标准和规范，但实际中经常出现图纸不规范 、设计深度不足等问题；设计应当充分考虑实际情况，包括建筑物结构、使用功能、地理 位置等因素，但实际中往往存在设计不符合实际情况的问题。
解决方案
加强电气设计图纸的审核，确保图纸规范、准确；加强与建筑、结构等专业的沟通协调， 确保设计的可实施性和符合实际情况。
要点三
解决方案
加强安全教育和培训，提高施工人员 的安全意识；建立完善的质量控制体 系，对施工质量进行全面的监督和管 理；建立有效的安全和质量管理制度 ，确保制度的执行和监督。
01
建筑电气施工的未 来发展趋势
智能化技术的应用
智能化技术
随着科技的不断发展，智能化技术将 在建筑电气施工中得到广泛应用，如 智能化监控、智能化控制等，提高施 工效率和质量。
电气设计
01
02
03
04
设计原则
确保电气系统的安全、可靠、 经济、环保和节能。
负荷计算
根据建筑物用途和设备需求， 准确计算电力负荷，为设备选
型提供依据。
系统设计
合理规划供配电系统，包括电 源、变压器、配电线路、控制
设备等。
图纸绘制
THE FIRST LESSON OF THE SCHOOL YEAR
目录CONTENTS
• 建筑电气施工概述 • 建筑电气施工的核心内容 • 建筑电气施工的常见问题与解决方
案 • 建筑电气施工的未来发展趋势 • 建筑电气施工案例分析
01
建筑电气施工概述
建筑电气施工的定义与特点
总结词
电气设计图纸不规范、设计深度不足、设计不符合实际情况
详细描述
电气设计图纸应当规范、准确，符合国家相关标准和规范，但实际中经常出现图纸不规范 、设计深度不足等问题；设计应当充分考虑实际情况，包括建筑物结构、使用功能、地理 位置等因素，但实际中往往存在设计不符合实际情况的问题。
解决方案
加强电气设计图纸的审核，确保图纸规范、准确；加强与建筑、结构等专业的沟通协调， 确保设计的可实施性和符合实际情况。
要点三
解决方案
加强安全教育和培训，提高施工人员 的安全意识；建立完善的质量控制体 系，对施工质量进行全面的监督和管 理；建立有效的安全和质量管理制度 ，确保制度的执行和监督。
01
建筑电气施工的未 来发展趋势
智能化技术的应用
智能化技术
随着科技的不断发展，智能化技术将 在建筑电气施工中得到广泛应用，如 智能化监控、智能化控制等，提高施 工效率和质量。
电气设计
01
02
03
04
设计原则
确保电气系统的安全、可靠、 经济、环保和节能。
负荷计算
根据建筑物用途和设备需求， 准确计算电力负荷，为设备选
型提供依据。
系统设计
合理规划供配电系统，包括电 源、变压器、配电线路、控制
设备等。
图纸绘制
2024版建筑电气ppt课件全新
建筑电气ppt课件2024全新目录CATALOGUE•建筑电气概述•建筑电气设计基础•建筑电气施工技术•建筑电气安全与防护•建筑电气智能化技术•建筑电气新技术与新应用01CATALOGUE建筑电气概述建筑电气定义与分类定义建筑电气是指在建筑物中，为实现各种预定功能而采用的电气设备和电气技术的总称。
分类根据功能和应用领域，建筑电气可分为供配电系统、照明系统、动力系统、防雷接地系统、弱电系统等。
建筑电气系统组成动力系统包括电动机、传动装置、控制器等，用于驱动各种机械设备运行。
照明系统包括灯具、光源、照明控制器等，用于提供室内外的照明环境。
供配电系统包括电源、变压器、配电装置、电线电缆等，用于将电能从电源输送到各个用电设备。
防雷接地系统包括避雷针、接地装置等，用于保护建筑物和设备免受雷电的危害。
弱电系统包括电话通信系统、计算机网络系统、广播音响系统等，用于满足建筑物内各种信息传递和处理的需求。
随着人工智能和物联网技术的不断发展，建筑电气将实现更加智能化的控制和管理，提高能源利用效率和用户舒适度。
智能化发展建筑电气将更加注重环保和节能，采用高效节能设备和可再生能源技术，降低能源消耗和环境污染。
绿色化发展建筑电气各系统之间的集成化程度将不断提高，实现信息的共享和优化控制，提高系统的整体性能。
集成化发展建筑电气将更加注重安全性能的提升，采用先进的防火、防雷、防盗等技术手段，确保建筑物和人员的安全。
安全化发展建筑电气发展趋势02CATALOGUE建筑电气设计基础03节能环保采用高效、节能的电气设备和系统，降低能耗，提高能源利用效率。
01设计原则确保电气系统安全、可靠、经济、合理，并满足建筑物功能需求。
02设计规范遵循国家相关电气设计规范及建筑行业标准，如《建筑电气设计规范》、《民用建筑电气设计规范》等。
设计原则与规范根据建筑物用电设备容量、使用时间及同时系数等因素，计算用电负荷。
负荷计算设备选择设备配置根据负荷计算结果，选择合适的电气设备，如变压器、开关柜、电缆等。
《建筑电气控制技术》课件
控制策略的实施与优化
控制策略的选择
根据建筑电气控制需求和实际情况，选择合适的控制策略，如PID 控制、模糊控制等。
控制策略的实施
将选定的控制策略应用到实际系统中，并进行参数调整和优化。
控制策略的优化
根据实际运行效果和反馈信息，对控制策略进行持续优化和改进， 提高系统性能和稳定性。
PART 05
建筑电气控制系统的维护 与管理
日常维护与保养
1 2
定期检查电气设备运行状况
确保电气设备正常运行，及时发现潜在问题。
清洁与除尘
保持电气控制设备的清洁，防止灰尘和杂物影响 设备性能。
3
紧固与润滑
对电气设备的紧固件进行检查和紧固，对需要润 滑的部位进行润滑。
故障诊断与排除
观察与询问
观察设备运行状态，询问 操作人员设备异常表现， 初步判断故障原因。
03
对安装完成的控制电路进行调试和测试，检查电路工作是否正
常，及时排除故障。
控制逻辑的编程与测试
01
02
03
控制逻辑的设计
根据建筑电气控制需求， 设计相应的控制逻辑，实 现自动化控制。
控制逻辑的编程
选用合适的编程语言，将 控制逻辑编写成可执行的 程序。
控制逻辑的测试
对编写的控制逻辑进行测 试，验证其功能是否符合 设计要求，及时修正错误 。
筑电力供应的调度和控制。
电源控制系统包括高低压配电系 统、变压器、发电机组等设备， 能够实现电力的高效分配和稳定
供应。
电源控制系统的智能化发展，使 得远程监控和自动控制成为可能 ，提高了能源利用效率和供电可
靠性。
照明控制系统
照明控制系统是实现对建筑内部照明设备的集中控制和智能化管理的系统。
建筑电气培训课件PPT(共 105张)
C.三相四线制 1.三根相线，一根中性线 2.有四根输电线 3.可以输出两种电压：相电压与线电压 4.保证负载能正常工作 ,解决三相负载不对称的
情况
５.我国的三相四线制供电系统中，送至负载的线电压 一般为380V；相电压则为229V
６.中线的作用是 ：
使三相星形联结的不对称负载的相电压保持对称， 从而保证每相负载在额定电压下正常工作
I UL L
L
１.与电阻相似，单位也是欧姆 Fra bibliotek.具有阻碍电流通过的性质
３.称为电感抗，简称感抗，用符号表示 X L
XLL2 fL
无功功率 ：
Q L U L I U L 2/X L I2X L
（３）纯电容电路
图 10-4 纯 电 容 电 路
Q C U C I U C 2/X C I2 X C
用电系统
供配电系统
建筑电气照明系统
建筑动力系统
建筑弱电系统
• １.建筑供配电系统
• 接受电力系统输入的电能，并进行检测、 计量、变压，然后向建筑物各用电设备分配 电能的系统称为建筑供配电系统
• 组成：１.电能的生产和输配
•
２.电力负荷的分级及供电要求
•
３.供电电源及电压级别的选择
•
４.常用供电方式及系统接线方式
• Ａ．星形连接
三相负载作星形图10联-9 三结相不时对称负 ，载的如星形果联结负载不对称，一定要
接成三相四线制，即三相负载 到电源各端线与中线之间
Z A、Z B
、
ZC
分别接
１.在三相四线制电路中，由于中线的存在，使 三相负载均承受对称的相电压，从而保证负 载正常工作
２.相电流 ：通过各相负载的电流
情况
５.我国的三相四线制供电系统中，送至负载的线电压 一般为380V；相电压则为229V
６.中线的作用是 ：
使三相星形联结的不对称负载的相电压保持对称， 从而保证每相负载在额定电压下正常工作
I UL L
L
１.与电阻相似，单位也是欧姆 Fra bibliotek.具有阻碍电流通过的性质
３.称为电感抗，简称感抗，用符号表示 X L
XLL2 fL
无功功率 ：
Q L U L I U L 2/X L I2X L
（３）纯电容电路
图 10-4 纯 电 容 电 路
Q C U C I U C 2/X C I2 X C
用电系统
供配电系统
建筑电气照明系统
建筑动力系统
建筑弱电系统
• １.建筑供配电系统
• 接受电力系统输入的电能，并进行检测、 计量、变压，然后向建筑物各用电设备分配 电能的系统称为建筑供配电系统
• 组成：１.电能的生产和输配
•
２.电力负荷的分级及供电要求
•
３.供电电源及电压级别的选择
•
４.常用供电方式及系统接线方式
• Ａ．星形连接
三相负载作星形图10联-9 三结相不时对称负 ，载的如星形果联结负载不对称，一定要
接成三相四线制，即三相负载 到电源各端线与中线之间
Z A、Z B
、
ZC
分别接
１.在三相四线制电路中，由于中线的存在，使 三相负载均承受对称的相电压，从而保证负 载正常工作
２.相电流 ：通过各相负载的电流
(2024年)建筑电气施工图课件
系统图
用符号或带注释的框图概略表示系 统或分系统的基本组成、相互关系 及其主要特征。
2024/3/26
平面布置图
表示电气设备、装置和线路在平面上 的布置，标注出各设备的位置、编号 、规格型号等信息。
安装接线图
表示电气设备之间的连接关系，包 括接线端子、导线规格型号、连接 方式等。
主要设备材料表
列出电气工程中主要设备材料的名 称、规格型号、数量等信息。
27
• 注意施工图纸中的其他说明和标注：在识读防雷接地系统施工图时，还应注意 施工图纸中的其他说明和标注，如施工注意事项、验收标准等，以确保施工质 量和安全。
