1.2ANSYS基本操作过程
ANSYS的基本使用方法
ANSYS的基本使用方法1．1ANSYS分析过程中的三个主要步骤1、创建有限元模型（1）、创建或读入几何模型。
（2）、定义材料属性。
（3）、划分网格（节点及单元）。
2、施加载荷并求解。
（1）、施加载荷及载荷选项、设定约束条件。
（2）、求解。
3、查看结果。
ANSYS在分析过程中需要读写文件,文件名格式为jobname.ext.ANSYS分析中还有几个数据库文件jobname.db，记录文件jobname.log（文本），结果文件jobname.rxx，图形文件jobname.grph。
1．2典型分析过程举例如图1-1所示。
使用ANSYS分析一个工字悬臂梁，求解在力P的作用下A点处的变形。
已知条件如下：P=4000Ibf E=29E6psiL=72in A=28.2in2I=833in 4H=12.71in1．启动ANSYS以交互式模式进入ANSYS，工作文件名为beam。
2．创建基本模型（1）GUI:Main Menu>Preprocessor>-Modeline-Create>keypoints>In Active CS.使用带有两个关键点的线模拟梁，梁的高度及横截面积将在单元中的实常量中设置。
（2）输入关键点编号I。
（3）输入x、y、z坐标0，0，0。
（4）选择Apply。
（5）输入关键点编号2。
（6）输入x、y、z坐标72，0，0。
（7）选择OK。
（8）GUI：Main Menu>Proprocessor>-Modeline-Create>Lines-lines>Straight Lines。
（9）选取两个关键点。
（10）在拾取菜单中选取OK。
3．存储ANSYS数据库Toolbar:SA VE-DBUtility Menu>File4．设定分析模块使用“Preferences“对话框选择分析模块，以便对菜单进行过滤，使菜单更简洁明了。
（1）GUI:Main Menu>Preferences（2）选择Structural（3）选择OK5．设定单元类型及相应选项对于任何分析，必须在单元类型库中选择一个或几个适合的单元类型，单元类型决定了附加的自由度（位移、转角、温度）。
ansys 介绍
如图6-14所示，菜单路径 Utility Menu > File > Import，其下的子菜单是 分别导入IGES文件、 CATIA文件、CATIA V5 文件、Pro/E文件、UG文 件、SAT文件、PARA文件 和CIF文件。
图6-14 导入几何文件
如图所示，菜单路径Utility Menu > File > Export，其下用 于输出IGES Version 5.1文件。
第1章 ANSYS软件简介
1.1 ANSYS概述
1.2 ANSYS启动、退出与GUI环境
1.3 ANSYS常用菜单与对话框操作 1.4 ANSYS文件操作 1.5 ANSYS的坐标系与工作平面 1.6 ANSYS标准有限元分析过程
1.1 ANSYS概述
ANSYS软件是融结构、流体、电场、磁场、声场和耦 合场分析于一体的大型通用有限元分析软件。它能与多数 CAD软件接口，实现数据的共享和交换，如Pro/E、UG及 AutoCAD等，是现代产品设计中的高级CAD工具之一。
文件操作菜单
一、新分析相关文件及其操作
在进行新分析时，选择菜单路径Utility Menu > File， 利用其下的子菜单项进行相关文件操作： Clear & Start New：清除数据库并开始新分析。 Change Jobname：定义新的工作文件名。 Change Directory：定义新的工作路径。 Change Title：定义新的分析标题。 Resume Jobname.db：恢复当前工作文件名的 Jobname.db数据库文件。 Resume from：恢复用户选定某个数据文件，一般工作 名不是Jobname.db时使用。
标准的ANSYS有限元分析过程一般包括以下四个步骤： 1．ANSYS分析的开始准备工作 2．建立模型 3．施加载荷并求解 4．查看分析结果
《ANSYS教程》课件
2000年代
推出ANSYS Workbench，实 现多物理场耦合分析。
1970年代
ANSYS公司成立，开始开发有 限元分析（FEA）软件。
1990年代
扩展软件功能，增加流体动力 学、电磁场等分析模块。
2010年代
持续更新和优化，加强与CAD 软件的集成，提高计算效率和 精度。
软件应用领域
航空航天
2023
PART 07
后处理与可视化
REPORTING
结果查看与图表生成
结果查看
通过后处理，用户可以查看分析结果，如应力、应变、位移等。
图表生成
根据分析结果，可以生成各种类型的图表，如柱状图、曲线图、等值线图等，以便更直观地展示结果 。
可视化技术
云图显示
通过云图显示，可以清晰地展示模型 的应力、应变分布情况。
压力载荷等。
在设置边界条件和载荷 时，需要考虑实际工况 和模型简化情况，确保 分析的准确性和可靠性
。
求解和后处理
求解是ANSYS分析的核心步骤，通过求解可以得到模型在给定边界条件和 载荷下的响应。
ANSYS提供了多种求解器，如稀疏矩阵求解器、共轭梯度求解器等，可以 根据需要进行选择。
后处理是分析完成后对结果的查看和处理，ANSYS提供了丰富的后处理功 能，如云图显示、动画显示等。
VS
详细描述
非线性分析需要使用更复杂的模型和算法 ，以模拟结构的非线性行为。通过非线性 分析，可以更准确地预测结构的极限载荷 和失效模式，对于评估结构的可靠性和安 全性非常重要。
2023
PART 04
流体动力学分析
REPORTING
流体静力学分析
静力学分析用于研究流体在静 止或准静止状态下的压力、应
学会使用AnsysWorkbench进行有限元分析和结构优化
学会使用AnsysWorkbench进行有限元分析和结构优化Chapter 1: Introduction to Ansys WorkbenchAnsys Workbench是一款广泛应用于工程领域的有限元分析和结构优化软件。
它的功能强大，能够帮助工程师在设计过程中进行力学性能预测、应力分析以及结构优化等工作。
本章节将介绍Ansys Workbench的基本概念和工作流程。
1.1 Ansys Workbench的概述Ansys Workbench是由Ansys公司开发的一套工程分析软件，主要用于有限元分析和结构优化。
它集成了各种各样的工具和模块，使得用户可以在一个平台上进行多种分析任务，如结构分析、热分析、电磁分析等。
1.2 Ansys Workbench的工作流程Ansys Workbench的工作流程通常包括几个基本步骤：（1）几何建模：通过Ansys的几何建模功能，用户可以创建出需要分析的结构的几何模型。
（2）加载和边界条件：在这一步骤中，用户需要为结构定义外部加载和边界条件，如施加的力、约束和材料特性等。
（3）网格生成：网格生成是有限元分析的一个关键步骤。
在这一步骤中，Ansys Workbench会将几何模型离散化为有限元网格，以便进行分析计算。
（4）材料属性和模型：用户需要为分析定义合适的材料属性，如弹性模量、泊松比等。
此外，用户还可以选择适合的分析模型，如静力学、动力学等。
（5）求解器设置：在这一步骤中，用户需要选择适当的求解器和设置求解参数，以便进行分析计算。
（6）结果后处理：在完成分析计算后，用户可以对计算结果进行后处理，如产生应力、位移和变形等结果图表。
Chapter 2: Finite Element Analysis with Ansys Workbench本章将介绍如何使用Ansys Workbench进行有限元分析。
我们将通过一个简单的示例，演示有限元分析的基本步骤和方法。
ANSYS基本操作精讲
4. 选择 OK.
2018/10/29 山东科技大学
3. 选择单元类型.
11/80
定义单元类型(续)
5. 如果必要，选择 Options 修改单元选项. 以下是 PLANE42的单元选项设置.
6. 选择 Close 结束单元 类型定义.
选择 Help 得到更多 单元选项的帮助.
山东科技大学 12/80
2018/10/29
山东科技大学
3/80
定义图形界面过滤参数
Main Menu>Preference
2018/10/29
山东科技大学
4/80
ANSYS的单位制
ANSYS软件并没有为分析指定系统单位，除了磁场分 析外，可使用任意一种单位制。在结构分析中，可以 使用任何一套自封闭的单位制（所谓自封闭是指这些 单位量纲之间可以互相推导得出），只要保证输入的 所有数据的单位都是正在使用的同一套单位制里的单 位即可。 ANSYS读入输入的数值，并不检验单位制是否正确. [ 注意: /UNITS 命令只是一种简单的记录，告诉别的 人现在使用的单位制。] 单位制将影响输入的实体模型尺寸、材料属性、实常 数以及载荷等。
定义作业名
当为某项分析定义了作业名，作业名就成为分析过程中产生的 所有文件名的第一部分（文件名）。通过为每一次分析给定作 业名，可确保文件不被覆盖。 GUI：Utility Menu>File>Change Jobname
定义分析标题
Utility Menu>File>Change Title， ANSYS系统将在所有 的图形显示、所有的求解输出中包含该标题。
.
. . . .
线性
2018/10/29
ANSYS基本操作精讲
ANSYS基本操作精讲

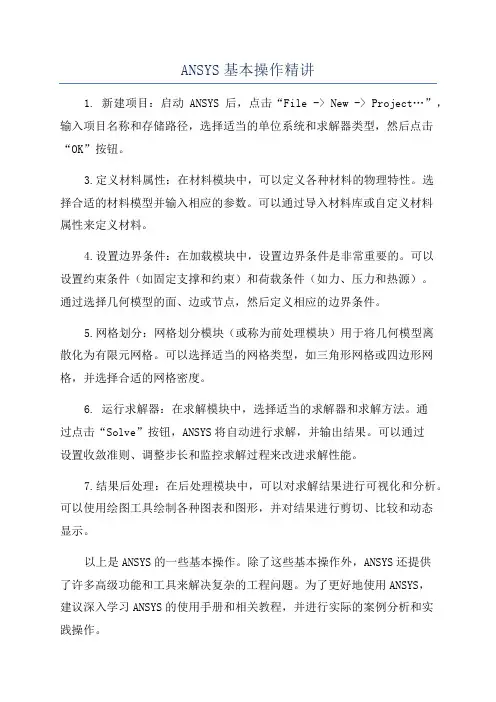

1. 新建项目：启动ANSYS后，点击“File -> New -> Project…”，输入项目名称和存储路径，选择适当的单位系统和求解器类型，然后点击“OK”按钮。
3.定义材料属性：在材料模块中，可以定义各种材料的物理特性。
选
择合适的材料模型并输入相应的参数。
可以通过导入材料库或自定义材料
属性来定义材料。
4.设置边界条件：在加载模块中，设置边界条件是非常重要的。
可以
设置约束条件（如固定支撑和约束）和荷载条件（如力、压力和热源）。
通过选择几何模型的面、边或节点，然后定义相应的边界条件。
5.网格划分：网格划分模块（或称为前处理模块）用于将几何模型离
散化为有限元网格。
可以选择适当的网格类型，如三角形网格或四边形网格，并选择合适的网格密度。
6. 运行求解器：在求解模块中，选择适当的求解器和求解方法。
通
过点击“Solve”按钮，ANSYS将自动进行求解，并输出结果。
可以通过
设置收敛准则、调整步长和监控求解过程来改进求解性能。
7.结果后处理：在后处理模块中，可以对求解结果进行可视化和分析。
可以使用绘图工具绘制各种图表和图形，并对结果进行剪切、比较和动态
显示。
以上是ANSYS的一些基本操作。
除了这些基本操作外，ANSYS还提供
了许多高级功能和工具来解决复杂的工程问题。
为了更好地使用ANSYS，
建议深入学习ANSYS的使用手册和相关教程，并进行实际的案例分析和实
践操作。
ansys基本过程手册
ANSYS使用手册第1章开始使用ANSYS1.1完成典型的ANSYS分析ANSYS软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
在ANSYS分析指南手册中有关于它开展不同工程应用领域分析的具体过程。
本章下面几节中描述了对绝大多数分析皆适用的一般步骤。
一个典型的ANSYS分析过程可分为三个步骤：●建立模型●加载并求解●查看分析结果1.2建立模型与其他分析步骤相比，建立有限元模型需要花费ANSYS用户更多时间。
首先必须指定作业名和分析标题，然后使用PREP7前处理器定义单元类型、单元实常数、材料特性和几何模型。
1.2.1 指定作业名和分析标题该项工作不是强制要求的，但ANSYS推荐使用作业名和分析标题。
1.2.1.1定义作业名作业名是用来识别ANSYS作业。
当为某项分析定义了作业名，作业名就成为分析过程中产生的所有文件名的第一部分（文件名）。
（这些文件的扩展名是文件类型的标识，如.DB）通过为每一次分析给定作业名，可确保文件不被覆盖。
如果没有指定作业名，所有文件的文件名均为FILE或file（取决于所使用的操作系统）。
可按下面方法改变作业名。
●进入ANSYS程序时通过入口选项修改作业名。
可通过启动器或ANSYS执行命令。
详见ANSYS 操作指南。
●进入ANSYS程序后，可通过如下方法实现：命令行方式：/FILENAMEGUI：Utility Menu>File>Change Jobname/FILENAME命令仅在Begin level（开始级)才有效，即使在入口选项中给定了作业名，ANSYS 仍允许改变作业名。
然而该作业名仅适用于使用/FILNAME后打开的文件。
使用/FILNAME命令前打开的文件，如记录文件Jobname.LOG、出错文件Jobname.ERR等仍然是原来的作业名。
1.2.1.2 定义分析标题/TITLE命令(Utility Menu>File>Change Title)可用来定义分析标题。
ANSYS基本使用
.. . . .
节点 单元
ANSYS BASIC TRAINING
有限元原理简介
1.2 有限元法的基本构架
有限元的基本构成：
节点（Node）：就是考虑工程系统中的一个点的坐标位置，构成 有限元系统的基本对象。具有其物理意义的自由度，该自由度即为结 构系统受到外力后的反应。 单元（Element）：单元由节点与节点相连而成，单元的组合由各 节点相互连接。不同特性的工程系统，可选用不同类型的单元， ANSYS提供了一百多种单元，故使用时必须慎重选择单元类型。 自由度（Degree Of Freedom）：上面提到节点具有某种程度的自 由度，以表示工程系统受到外力后的反应结果。要知道节点的自由度 数，请查看ANSYS自带的帮助文档（Help/Element Refrence），那里 有每种单元类型的详尽介绍。
1 .1 ANSYS简介
ANSYS是大型通用商业化的工程分析软件。 所谓工程分析软件，主要是模拟机械结构系统受到 外力负载所出现的响应，如应力、位移、温度等， 根据该响应可知道机械结构系统受到外力负载后的 状态，进而判断是否符合设计要求。
ANSYS BASIC TRAINING
有限元法与CAE
表面效应 SURF153， SURF154
COMBIN14
ANSYS BASIC TRAINING
ANSYS基础培训计划
第一次课主要内容：
ANSYS和有限元原理简介 ANSYS的基本使用 实体建模 练习：
一个简单的加载、求解后处理过程
ANSYS BASIC TRAINING
ANSYS的基本使用
节点和单元
信息是通过单元之间的公共节点传递的。
ANSYS基本操作
基 本 操 作
文恒教育
6.5. 图元的选择：
Select>entities
图元类型（用于确定选取关键 点还是面………） 选择方式(用于确定拾取还是附属法选择想要 的图元等………)
形成集合方法（下一页有专门视图介 绍） 提示：被选中的图元称为当前图元，当你用 plot命令在显示这类图元时可以发现这类图元 会更新当前图元，以后的操作也为对当前图元 操作！
3.删除几何图元的方法。
基 本 操 作
提示：连接在高级图元上的低级图元不能被删除！
文恒教育
自由练习：
请大家自由练习刚才所讲点，线，面，体的创建， 若有问题请及时与我交流！
基 本 操 作
文恒教育
请跟我做：
请大家做以下操作： 1. 删除刚才练习中的几何体（包括点，线，面，体）。
preprocessor>modeling>delete
将实体模型网格划分后可以形成有限元模型如右面这幅图所示有限元模型是由节点和单元组成的载荷约束是加载在有限元模型上的实体模型也可以加载但所有施加在实体边界上的载荷或约束也都是传递到有限元模型上节点或单元上进行求解
有限元分析与ANSYS
ANSYS的基本操作
主讲人：霍磊 文恒教育
文恒教育
基 本 操 作
一.ANSYS中的两种操作方式
布尔运算的图解请见案例集！
基 本 操 作
文恒教育
布尔运算注意点：
基 本 操 作
文恒教育
操作演示：
为大家演示布尔运算中各种命令！
基 本 操 作
文恒教育
请跟我做：
1. 用布尔运算从长方形上减去圆形。
Preprocessor > Modeling>Operate > booleans > subtract > areas
ansys-中文帮助手册(含目录-word版本)
目录第1 章开始使用ANSYS 11.1 完成典型的ANSYS 分析 1 1.2 建立模型 1第2 章加载232.1 载荷概述23 2.2 什么是载荷23 2.3 载荷步、子步和平衡迭代24 2.4 跟踪中时间的作用25 2.5 阶跃载荷与坡道载荷26 2.6 如何加载27 2.7 如何指定载荷步选项68 2.8 创建多载荷步文件77 2.9 定义接头固定处预拉伸78第3 章求解853.1 什么是求解84 3.2 选择求解器84 3.3 使用波前求解器85 3.4 使用稀疏阵直接解法求解器86 3.5 使用雅可比共轭梯度法求解器（JCG）86 3.6 使用不完全乔列斯基共轭梯度法求解器（ICCG）86 3.7 使用预条件共轭梯度法求解器（PCG）86 3.8 使用代数多栅求解器（AMG）87 3.9 使用分布式求解器(DDS)88 3.10 自动迭代（快速）求解器选项88 3.11 在某些类型结构分析使用特殊求解控制89 3.12 使用PGR 文件存储后处理数据92 3.13 获得解答96 3.14 求解多载荷步97 3.15 中断正在运行的作业100 3.16 重新启动一个分析100 3.17 实施部分求解步111 3.18 估计运行时间和文件大小1133.19 奇异解114第4 章后处理概述1164.1 什么是后处理116 4.2 结果文件117 4.3 后处理可用的数据类型117第5 章通用后处理器(POST1) 1185.1 概述118 5.2 将数据结果读入数据库118 5.3 在POST1 中观察结果127 5.4 在POST1 中使用PGR 文件152 5.5 POST1 的其他后处理内容160第6 章时间历程后处理器（POST26）1746.1 时间历程变量观察器174 6.2 进入时间历程处理器176 6.3 定义变量177 6.4 处理变量并进行计算179 6.5 数据的输入181 6.6 数据的输出183 6.7 变量的评价184 6.8 POST26 后处理器的其它功能187第7 章选择和组件190 7.1 什么是选择190 7.2 选择实体190 7.3 为有意义的后处理选择194 7.4 将几何项目组集成部件与组件195第8 章图形使用入门1988.1 概述198 8.2 交互式图形与“外部”图形198 8.3 标识图形设备名(UNIX 系统)198 8.4 指定图形显示设备的类型(WINDOWS 系统)2018.5 与系统相关的图形信息202 8.6 产生图形显示205 8.7 多重绘图技术207第9 章通用图形规范2109.1 概述210 9.2 用GUI 控制显示210 9.3 多个ANSYS 窗口，叠加显示210 9.4 改变观察角、缩放及平移211 9.5 控制各种文本和符号214 9.6 图形规范杂项217 9.7 3D 输入设备支持218第10 章增强型图形21910.1 图形显示的两种方法219 10.2P OWER G RAPHICS 的特性219 10.3何时用P OWER G RAPHICS219 10.4激活和关闭P OWER G RAPHICS220 10.5怎样使用P OWER G RAPHICS220 10.6希望从P OWER G RAPHICS 绘图中做什么220第11 章创建几何显示22311.1 用GUI 显示几何体223 11.2 创建实体模型实体的显示223 11.3 改变几何显示的说明224第12 章创建几何模型结果显示23312.1 利用GUI 来显示几何模型结果233 12.2 创建结果的几何显示233 12.3 改变POST1 结果显示规范235 12.4 Q-S LICE 技术238 12.5 等值面技术238 12.6 控制粒子流或带电粒子的轨迹显示239第13 章生成图形24013.1 使用GUI 生成及控制图240 13.2 图形显示动作240 13.3 改变图形显示指定241第14章注释24514.1 注释概述245 14.2 二维注释245 14.3 为ANSYS 模型生成注释246 14.4 三维注释246 14.5 三维查询注释247第15 章动画24815.1 动画概述248 15.2 在ANSYS 中生成动画显示248 15.3 使用基本的动画命令248 15.4 使用单步动画宏249 15.5 离线捕捉动画显示图形序列249 15.6 独立的动画程序250 15.7 WINDOWS 环境中的动画251第16 章外部图形25316.1 外部图形概述253 16.2 生成中性图形文件254 16.3 DISPLAY 程序观察及转换中性图形文件255 16.4 获得硬拷贝图形258第17 章报告生成器25917.1 启动报告生成器259 17.2 抓取图象260 17.3 捕捉动画260 17.4 获得数据表格261 17.5 获取列表264 17.6 生成报告26417.7 报告生成器的默认设置267 第18 章 CMAP 程序26918.1 CMAP 概述269 18.2 作为独立程序启动CMAP269 18.3 在ANSYS 内部使用CMAP271 18.4 用户化彩色图271第19 章文件和文件管理27419.1 文件管理概述274 19.2 更改缺省文件名274 19.3 将输出送到屏幕、文件或屏幕及文件275 19.4 文本文件及二进制文件275 19.5 将自己的文件读入ANSYS 程序278 19.6 在ANSYS 程序中写自己的ANSYS 文件279 19.7 分配不同的文件名280 19.8 观察二进制文件内容（AXU2）280 19.9 在结果文件上的操作（AUX3）280 19.10 其它文件管理命令280第20 章内存管理与配置28220.1 内存管理282 20.2 基本概念282 20.3 怎样及何时进行内存管理283 20.4 配置文件286第1 章开始使用ANSYS1.1 完成典型的ANSYS 分析ANSYS 软件具有多种有限元分析的能力，包括从简单线性静态分析到复杂的非线性瞬态动力学分析。
ANSYS有限元分析入门与应用指南
ANSYS有限元分析入门与应用指南第一章：ANSYS有限元分析概述ANSYS是一种常用于工程领域的有限元分析软件，主要用于对各种结构进行力学分析、流体动力学分析、热传导分析等。
本章将对ANSYS的基本原理、工作流程和应用领域进行介绍。
1.1 ANSYS的基本原理ANSYS基于有限元方法，将实际结构或系统离散为有限数量的单元，通过对单元进行各种物理特性的分析，最终得到整个结构的行为。
有限元方法是一种数值分析方法，可以有效解决传统方法难以处理的复杂问题。
1.2 ANSYS的工作流程ANSYS的工作流程包括几个关键步骤：前处理、求解和后处理。
前处理阶段主要负责模型的建立和单元网格的划分，求解阶段进行物理场的计算和求解，后处理阶段对结果进行可视化和分析。
1.3 ANSYS的应用领域ANSYS可应用于各个工程领域，如固体力学、流体力学、热传导、电磁场等。
在航空航天、汽车工程、建筑结构、电子设备等领域都有广泛的应用。
第二章：ANSYS建模与前处理在使用ANSYS进行有限元分析之前，需要对模型进行建模和前处理工作。
本章将介绍ANSYS建模的基本方法和前处理的必要步骤。
2.1 模型建立ANSYS提供了多种建模方法，包括几何建模、CAD导入、脚本编程等。
用户可以根据需要选择合适的建模方法，对模型进行几何设定。
2.2 材料定义和属性设置在进行有限元分析之前，需要为材料定义材料性质和属性。
ANSYS提供了多种材料模型，用户可以根据具体需求进行选择和设置。
2.3 网格划分网格划分是有限元分析中非常重要的一步，它决定了模型的离散精度和计算效果。
ANSYS提供了多种单元类型和划分算法，用户可以根据需要进行合理的网格划分。
第三章：ANSYS求解与后处理在进行前处理完成后，就可以进行有限元分析的求解和后处理了。
本章将介绍ANSYS的求解方法和后处理功能。
3.1 求解方法ANSYS提供了多种求解方法，如直接法、迭代法等。
根据模型的复杂程度和求解要求，用户可以选择合适的方法进行求解。
ANSYS仿真与分析系统入门教程
ANSYS仿真与分析系统入门教程第一章：ANSYS仿真与分析系统概述1.1 ANSYS仿真与分析系统的定义和作用1.2 ANSYS仿真与分析系统的历史和发展1.3 ANSYS仿真与分析系统的应用领域第二章：ANSYS仿真与分析系统的基本原理2.1 有限元分析方法2.2 基本原理和概念的介绍2.3 ANSYS仿真与分析系统的工作流程第三章：ANSYS仿真与分析系统的基本操作3.1 ANSYS仿真与分析系统的安装和启动3.2 创建和设置仿真模型3.3 导入和编辑几何模型3.4 定义边界条件和加载条件3.5 选择材料属性3.6 网格划分和生成3.7 设置求解器和求解选项3.8 运行仿真分析3.9 结果后处理和分析第四章：ANSYS仿真与分析系统的高级应用4.1 基于ANSYS仿真与分析系统的结构分析4.2 基于ANSYS仿真与分析系统的流体分析4.3 基于ANSYS仿真与分析系统的热传导分析4.4 基于ANSYS仿真与分析系统的电磁场分析4.5 基于ANSYS仿真与分析系统的多物理场耦合分析第五章：ANSYS仿真与分析系统案例分析5.1 结构分析案例分析5.2 流体分析案例分析5.3 热传导分析案例分析5.4 电磁场分析案例分析5.5 多物理场耦合分析案例分析第六章：ANSYS仿真与分析系统的应用展望6.1 ANSYS仿真与分析系统的发展趋势6.2 ANSYS仿真与分析系统的应用前景6.3 ANSYS仿真与分析系统的挑战与解决方案第一章：ANSYS仿真与分析系统概述ANSYS仿真与分析系统是一种基于有限元分析方法的工程仿真软件，用于模拟与分析物理系统的行为。
它提供了一种模拟真实世界工程问题的方式，能够对结构、流体、热传导、电磁场等多种物理场进行分析和优化。
ANSYS仿真与分析系统已经在汽车、航空航天、能源、电子、医疗等领域得到广泛的应用。
第二章：ANSYS仿真与分析系统的基本原理ANSYS仿真与分析系统基于有限元分析方法，将连续物体离散为有限个单元，通过求解单元边界上的方程来模拟整个物理系统的行为。
anasys基本操作流程
anasys基本操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 启动 Ansys：打开 Ansys 软件，选择相应的模块，如 Workbench、Mechanical、Fluent 等。
ANSYS常用命令使用方法
ANSYS常用命令Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1．定义参数、数组，并赋值.2．/prep7(进入前处理)定义几何图形：关键点、线、面、体定义几个所关心的节点，以备后处理时调用节点号。
设材料线弹性、非线性特性设置单元类型及相应KEYOPT设置实常数设置网格划分，划分网格根据需要耦合某些节点自由度定义单元表3．/solu加边界条件设置求解选项定义载荷步求解载荷步4./post1（通用后处理）5./post26 （时间历程后处理）6.PLOTCONTROL菜单命令7.参数化设计语言8.理论手册Fini(退出四大模块，回到BEGIN层)/cle (清空内存，开始新的计算)1 定义参数、数组，并赋值.u dim, par, type, imax, jmax, kmax, var1, var2, var3 定义数组par: 数组名type：array 数组，如同fortran,下标最小号为1，可以多达三维（缺省）char 字符串组（每个元素最多8个字符）tableimax,jmax, kmax 各维的最大下标号var1,var2,var3 各维变量名，缺省为row,column,plane(当type为table时) 2 /prep7(进入前处理)2.1 定义几何图形：关键点、线、面、体u csys,kcnkcn , 0 迪卡尔zuobiaosi1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系u numstr, label, value设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstru K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号u Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0”如果附有节点及单元，则一起拷贝。
Ansys Workbench基础操作和结构静力学分析
2024/7/4
8
属性窗口
属性窗口提供了输入数据的列表， 会根据选取分支的不同自动改变。
白色区域: 显示当前输入的数据。 灰色区域: 显示信息数据，不能
被编辑。
黄色区域: 未完成的信息输入。
2024/7/4
9
图形窗口
模型和结果都将显 示在这个区域中， 包括：
Geometry Worksheet PrintPreview ReportPreview
2024/7/4
6
工具条
常用工具条 图形工具条
Hale Waihona Puke 2024/7/47
结构树
结构树包含几何模型的信息和整个分析 的相关过程。
一般由Geometry、Connections、Mesh、 分析类型和结果输出项组成，分析类型里包 括载荷和约束的设置。
说明分支全部被定义 说明输入的数据不完整 说明需要求解 说明被抑制，不能被求解 说明体或零件被隐藏
2024/7/4
19
分析流程操作
初步确定
前处理 求解 后处理
分析类型：静力分析、模态分析 单元类型：壳单元、实体单元
模型类型：零件、组件 建立、导入几何模型
定义材料属性 划分网格
施加载荷和约束 求解
查看结果 得出结论 检验结果的正确性
分析流程操作
1 导入模型 2 定义材料属性 3 设定网格划分参数并划分网格 4 选择分析类型 （Static Analysis、Modal…） 5 施加载荷与约束（设置边界条件） 6 设定求解参数并求解 7 后处理
2024/7/4
14
视图显示
2、结构树 Expand All：展开结构树 Collapse Environments：
有限元及其分析ANSYS基本操作课件
图形文件
单元矩阵
文件名称
Jobname.log
Jobname.err
Jobname.out
Jobname.db
Jobname.xxx Jobname.rst Jobname.rth Jobname.rmg Jobname.rfl
文件格式 文本 文本 文本
二进制 二进制
Jobname.sn
文本
对于实体建模，需要描述模型的几何边界，以便生成有限元模型 前建立对单元大小和形状的控制，然后让ANSYS自动生成所有的 节点和单元。与之对比，直接生成方法必须直接确定每个节点的 位置，以及每个单元的大小、形状和连接关系。采用命令流方式 往往更便于实现有限元模型的直接生成。
有限元及其分析 ANSYS基本操作
BEAM189
2D
PLANE2，PLANE25，PLANE42，PLANE82，
PLANE83，PLANE145，PLANE146，PLANE182，
PLANE183
3D
SOLID45，SOLID64，SOLID65，SOLID92，
SOLID95，SOLID147，SOLID148，SOLID185，
有限元及其分析 ANSYS基本操作
2.坐标系
1）整体与局部坐标系 2）坐标系的激活 3）节点和单元坐标系
整体和局部坐标系用于几何体的定位，而节点坐标系则用于定义 节点自由度的方向。每个节点都有自己的节点坐标系，节点输入 数据（如约束自由度、载荷、主自由度、从自由度和约束方程） 和时间历程后处理（POST26）中节点结果数据（如自由度解、节 点载荷和反作用载荷）均是以节点坐标系方向表达。缺省情况下， 它总是平行于总体笛卡儿坐标系（节点坐标系与定义节点的激活 坐标系无关）。但在很多情况下需要改变节点坐标系，比如当需 要施加径向或者周向约束时，就需要将节点坐标系转到柱坐标系 下完成。
ansys基本操作完整指南2
第三章静力分析67 67单元类型：LINK1ANSYS功能示例：实体建模包括基本的建模操作；施加集中载荷；显示变形后形状和应力等值线图，通过定义单元列表显示轴向应力；基本的结果验证技巧。
ANSYS帮助文件：在ANSYS Structural Analysis Guide了解Structural Static Analysis分析知识，在ANSYS Elements Reference部分了解LINK1单元的详细资料。
现实生活中，经常可以看到很多完全由杆构成的桁架，如电力传送塔台等。
图3-10为一个简单桁架模型。
通过ANSYS分析，要得到节点的位移、反作用力和桁架系统的应力。
图3-10桥梁桁架模型几何参数及载荷如图3-10所示，杆的弹性模量E为200Gpa，横截面面积A为3250mm2。
3．建立有限元模型对于桁架建模，通常的做法是通过关键点（构件/杆的端点）定义桁架。
具体分析步骤如下所示：1．添加标题（区别与ANSYS启动时候默认的标题）GUI：Utility menu > File > Change Title在弹出Change Title对话框（如图3-11所示）的新标题栏键入文件名“Bridge Truss Tutorial”后，单击OK按钮。
图3-11 添加标题2．定义关键点对于桁架结构通常以关键点来定义的模型，关键点为每个杆/梁的端点。
具体数据值均从模型图3-10取得。
通过7个关键点来定义简化后桁架结构。
各个关键点坐标如表3-3所示。
表3-3关键点坐标关键点坐标轴第三章静力分析68X Y1 0 021800 31183 3600 04 5400 31185 7200 06 9000 31187 10800定义关键点首先激活当前坐标系，在ANSYS Main Menu（如图3-12所示）中选择：GUI：Main Menu > Preprocessor > Modeling > Create > Keypoints > In Active CS图3-12 激活当前坐标系弹出Create Keypoints in Active Coordinate System对话框（如图3-13所示）。
ANSYS CFD 入门指南 计算流体力学基础及应用
ANSYS CFD 入门指南计算流体力学基础及应用简介计算流体力学（Computational Fluid Dynamics, CFD）是一种应用数值方法来求解流体动力学方程的方法，通过数值模拟流体运动、热传导和传质过程，可以获取流场各个位置的速度、压力、温度等物理量的数值解，从而分析和预测流体中的流动行为。
ANSYS CFD 是一套强大的计算流体力学软件，它提供了丰富的分析工具和解算器，用于模拟各种复杂流动和换热问题。
本文档将介绍 ANSYS CFD 的基础知识和应用实例，帮助读者掌握使用 ANSYS CFD 进行计算流体力学分析的方法。
第一章 ANSYS CFD 概述1.1 ANSYS CFD 软件简介ANSYS CFD 是美国 ANSYS 公司开发的一款流体力学分析软件。
它基于有限体积法和有限元法，能够求解各种流动和传热问题。
1.2 ANSYS CFD 的功能特点•提供多种模型和物理现象的建模与仿真功能；•支持多种求解器和网格生成工具；•提供丰富的后处理功能，可用于流场可视化和数据分析；•具备良好的可扩展性和并行计算能力。
第二章计算流体力学基础2.1 流体力学基本方程CFD 的基础是流体力学的方程组，包括质量守恒方程、动量方程和能量方程。
本节将介绍这些方程的推导和应用。
2.2 数值离散化方法为了求解流体力学方程组，需要将其离散化为代数方程组。
本节将介绍常用的离散化方法，如有限体积法和有限元法。
2.3 网格生成网格是进行 CFD 计算的基础，合适的网格能够提高计算效果。
本节将介绍常见的网格生成方法和工具。
第三章 ANSYS CFD 基本操作3.1 ANSYS CFD 的界面介绍本节将介绍ANSYS CFD 的主要界面，包括菜单栏、工具栏、工作区等，帮助读者熟悉软件的操作界面。
3.2 模型建立与几何处理在进行 CFD 分析之前，需要建立相应的几何模型，并进行几何处理，例如加工、修复和简化模型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、创建有限元模型并划分网格
创建或读入有限元模型
对于大多数ANSYS计算来说，建模过程 是花费时间最多，工作量最大的部分。 创建有限元模型的方法有两种：实体 建模和直接生成。
创建或读入有限元模型
ANSYS允许用户将在用户擅长的CAD系统中生成 的模型导入到ANSYS中来。用户可以在自己擅 长的CAD系统中生成模型，把模型存为IGES文 件格式，然后用ANSYS内置的IGES过滤转换器 把模型输入到ANSYS中来进行分析。IGES是一 种被普遍接受的中间标准格式，用来在不同的 CAD和CAE系统之间交换几何模型。输入IGES模 型可用命令IOPTN或菜单命令 : Utility Menu>File>Import来实现。
定义单元类型
从单元库中定义单元类型的菜单命令是： Main Menu >Preprocessor >Element> Type> Add/Edit/Delete。
此外还可以使用ET命令来定义单元类型。
定义单元常数
单元实常数是由单元类型的特性决定的。 并不是所有的单元类型都需要实常数， 同类型的不同单元也可以有不同的实常 数。 定义单元实常数的菜单命令为： Main Menu>Preprocessor>Real Constants>Add/Edit/Delete。
定义单元类型
ANSYS单元库中有超过150种不同的单元类型， 每个单元都有特定的编号和一个标识单元类型 的前缀。例如：PLANE55，SOLID96等。不同的 分析问题应选取不同的单元类型。有关各单元 类型的属性请参考ANSYS软件的帮助文件。 在ANSYS建模之前定义单元类型是必须的，因 为单元类型决定了单元的自由度数以及单元位 于二维空间还是三维空间。
一、设定单元类型
指定工程名称和分析标题
在创建ANSYS工程时，必须为工程命名。 工作名称在ANSYS启动时的Initial jobname项 中设置。 在定义了工程名称后，这个工程中 的所有文件名都包含这个工程名，只是使用不 同的扩展名来标识文件类型。 更改工程名的命令是： UtilityMenu>File>Change Jobname。建议在 ANSYS启动时指定工程名。
定义分析类型
可以根据载荷条件和要计算的响应来 选择分析类型。在ANSYS程序中可以进行 的分析有：稳态、瞬态、调谐、模态、 频谱、饶度和子结构分析。 定义分析类型的菜单命令为： Main Menu>Solution>Analysis Type>New Analysis。命令行命令为：ANTYPE。
施加载荷及设定约束条件
这里的载荷包括边界条件和其他外部或内部作 用载荷。ANSYS程序中载荷分为六类： 1、 F（自由度DOF）约束； 2、 力； 3、 表面分布载荷； 4、 体积载荷； 5、 惯性载荷； 6、耦合场载荷。
与载荷相关的两个重要术语
载荷步 仅指可求得解的载荷配置。 子步 是指在一个载荷步中每次增加的步长，主要是 为了在瞬态分析和非线性分析中提高分析精度 和收敛性。子步也称时间步，代表一段时间。
定义分析标题的命令是： Utility Menu>File>Change Title。系统将在所有的 图形显示、求解输出中包含该标题。
定义单位
ANSYS软件没有为系统指定单位，除磁场分析以外，可 以在工程分析中使用任意一种单位制，只要保证使用的 所有数据都使用同一单位制即可。
使用/UNITS的命令可以设置系统单位，具体使用方 法见参考书。
求解
求解可使用以下方法：菜单命令： Main Menu>Solution>Solve Current LS或 命令行命令SOLVE。
五、查看分析计算结果
完成计算后，可以通过ANSYS的后处理 来查看计算结果。ANSYS后处理由POST1 和POST26两个后处理器组成。 在POST1中可以查看轮廓线显示、变形 形状、等值线显示等。
二、定义材料特性
根据应用范围不同材料特性有以下三种： 1、 线形和非线形； 2、 各向同性、正交异性、各向异性； 3、 不随温度变化和随温度变化。
定义材料特性
和单元类型、实常数一样，每一组材料特性都 有一个材料参考号，与材料特性组对应的材料 参考号表称为材料表。在一个分析中，可以有 多个材料特性组，相应的模型中有多种材料， ANSYS通过独特的参考号来识别每个材料特性 组。 指定材料特性的命令为MP或者菜单命令: Main Menu>Preprocessor>Material Props> Material Models。
定义材料属性
通过使用MAT命令来指定合适的材料参 考号。或者使用菜单命令: Main Menu> Preprocessor>Attributes Define>Default Attribs。也可以在网格 划分工具中实现。
划分网格
ANSYS的网格划分有两种方式：自由网 格划分和映射网格划分。
四、加载和求解
ANSYS分析基本过程
ANSYS分析过程包含三个主要的步骤
1 创建有限元模型并划分网格 2 施加载荷分析标题 定义单位 定义单元类型 定义单元实常数 定义材料特性
前处理
具 体 步 骤
创建有限元模型 定义材料属性 划分网格
定义分析类型
施加载荷 求解 查看计算结果
求解
后处理
