连接器可靠性测试项目介绍
连接器性能测试规范主要测试项目以上所述各种类型的连接器测试

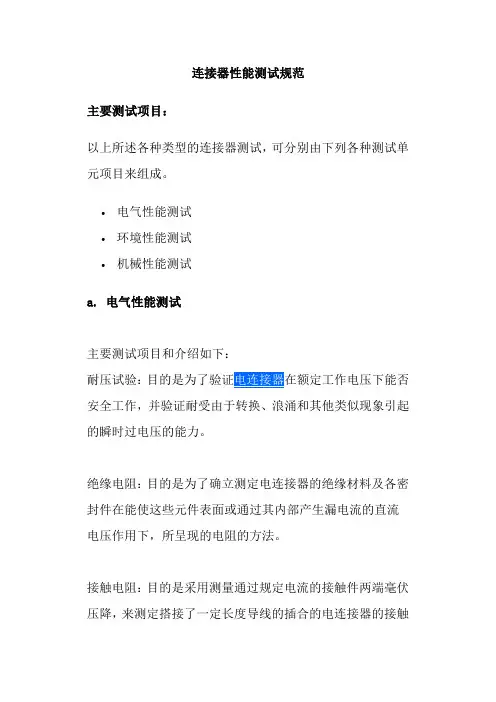

连接器性能测试规范主要测试项目：以上所述各种类型的连接器测试，可分别由下列各种测试单元项目来组成。
∙电气性能测试∙环境性能测试∙机械性能测试a. 电气性能测试主要测试项目和介绍如下：耐压试验：安全工作，并验证耐受由于转换、浪涌和其他类似现象引起的瞬时过电压的能力。
绝缘电阻：目的是为了确立测定电连接器的绝缘材料及各密封件在能使这些元件表面或通过其内部产生漏电流的直流电压作用下，所呈现的电阻的方法。
接触电阻：目的是采用测量通过规定电流的接触件两端毫伏压降，来测定搭接了一定长度导线的插合的电连接器的接触件的电阻。
外壳间电连续性：目的是为了确定在摸拟的使用条件下的电连接器外壳的电连续性导磁率：目的是为了验证样品的导磁率是否低于规定值。
b. 环境性能试验主要测试项目和介绍如下：盐雾：目的是为了确定电连接器在有控制的盐液喷雾大气中暴露后对电连接器的元件，表面处理层，机械结构及允许的电气参数等产生的影响.湿热试验：确定电连接器在高温及高湿环境条件下的适应性温度循环：为了确定电连接器暴露在模拟的贮藏，运输及使用过程中可能发生的最恶劣条件的极限高温、极限低温时，以及暴露在极限高、低温交替的冲击时的耐受能力。
低气压浸渍：验证一对插合电连接器组装件的连接器至导线间和界面密封处对摸拟的由高空迅速下降时及其后伴随的潮气冷凝水的密封能力。
温度寿命：确定电连接器在规定时间内暴露在环境高温中引起对电连接器电特性和机械特性的影响。
臭氧暴露：确定电连接器耐受一定量臭氧作用的能力。
防火：为了确定接好导线并插合好的电连接器在专用标准规定的火焰温度下经过一定时间后耐火焰的能力。
液体浸渍：确定电连接器暴露在它的使用寿命过程中可能接触到的特定液体中耐恶化的能力。
低温低气压：了模拟低温条件下的实际使用工作情况，并在模拟高空条件下施加试验电压的情况。
c. 机械性能试验主要测试项目和介绍如下：冲击：目的是为了确定电连接器及其附件在承受粗鲁作业、运输和军事行动发生冲击时的适用性。
连接器测试规范范文
连接器测试规范范文一、引言连接器是电子设备中常见的一种连接元件，用于连接或断开电子电气信号传输线路。
连接器的质量对电子设备的可靠性和性能有着重要的影响。
为了确保连接器的质量，需要进行相应的测试。
连接器测试规范是对连接器进行测试的一套具体规定，旨在确保连接器的可靠性、一致性和性能。
二、测试对象三、测试设备1.物理测试设备：包括连接器引出线、测试电缆、夹子以及测试工具等。
2.电气测试设备：包括电阻测量仪、绝缘测试仪、信号发生器、示波器等。
3.环境测试设备：包括温度测试仪、湿度测试仪、震动台等。
四、测试项目1.物理测试项目：1.1连接器外观检查：检查连接器外壳、引脚、插头、插座等是否完好无损。
1.2连接力测试：测试连接器的插拔力是否满足设计要求。
1.3引线拉力测试：测试连接器引线的拉力是否满足设计要求。
1.4机械寿命测试：测试连接器的机械寿命，包括插拔次数和连接力的变化情况。
2.电气测试项目：2.1电阻测试：测试连接器的接触电阻是否满足设计要求。
2.2绝缘电阻测试：测试连接器的绝缘电阻是否满足设计要求。
2.3信号传输测试：测试连接器的信号传输质量，包括信号波形、噪声抑制等。
2.4电流负载测试：测试连接器的电流负载能力。
3.环境测试项目：3.1温度测试：测试连接器在正常工作温度范围内的性能。
3.2湿度测试：测试连接器在高湿度环境下的性能。
3.3震动测试：测试连接器在振动和冲击环境下的性能。
五、测试方法1.物理测试方法：采用目测、测量和机械测试等方法进行。
2.电气测试方法：采用测试仪器进行接线连接，按照测试规范进行测试。
3.环境测试方法：根据测试要求设置相应的环境参数，采用测试仪器进行测试。
六、测试结果评定测试结果根据设计要求和连接器特性来评定，可以分为合格、不合格和待修复等结果。
七、测试记录和报告测试记录和报告应包含测试样品信息、测试环境参数、测试方法、测试结果和评定等内容，并进行归档保管。
八、测试频次和范围测试频次和范围应根据连接器的使用要求和实际情况进行确定。

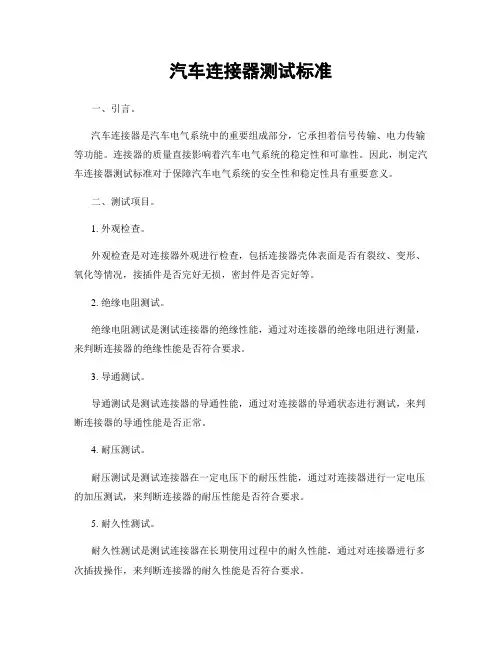

汽车连接器测试标准
汽车连接器测试标准一、引言。
汽车连接器是汽车电气系统中的重要组成部分，它承担着信号传输、电力传输等功能。
连接器的质量直接影响着汽车电气系统的稳定性和可靠性。
因此，制定汽车连接器测试标准对于保障汽车电气系统的安全性和稳定性具有重要意义。
二、测试项目。
1. 外观检查。
外观检查是对连接器外观进行检查，包括连接器壳体表面是否有裂纹、变形、氧化等情况，接插件是否完好无损，密封件是否完好等。
2. 绝缘电阻测试。
绝缘电阻测试是测试连接器的绝缘性能，通过对连接器的绝缘电阻进行测量，来判断连接器的绝缘性能是否符合要求。
3. 导通测试。
导通测试是测试连接器的导通性能，通过对连接器的导通状态进行测试，来判断连接器的导通性能是否正常。
4. 耐压测试。
耐压测试是测试连接器在一定电压下的耐压性能，通过对连接器进行一定电压的加压测试，来判断连接器的耐压性能是否符合要求。
5. 耐久性测试。
耐久性测试是测试连接器在长期使用过程中的耐久性能，通过对连接器进行多次插拔操作，来判断连接器的耐久性能是否符合要求。
6. 环境适应性测试。
环境适应性测试是测试连接器在不同环境条件下的适应性能，包括高温、低温、潮湿等环境条件下的连接器性能测试。
7. 防水防尘性能测试。
防水防尘性能测试是测试连接器的防水防尘性能，通过对连接器进行水淋、喷射、灰尘等环境条件下的测试，来判断连接器的防水防尘性能是否符合要求。
三、测试标准。
汽车连接器测试标准应当参照国家标准和行业标准，制定出符合汽车电气系统要求的连接器测试标准，确保连接器的质量稳定可靠。
四、测试设备。
进行汽车连接器测试需要使用专业的测试设备，包括绝缘电阻测试仪、导通测试仪、耐压测试仪、耐久性测试设备、环境适应性测试设备、防水防尘测试设备等。
五、测试流程。
汽车连接器测试应当按照一定的测试流程进行，包括外观检查、绝缘电阻测试、导通测试、耐压测试、耐久性测试、环境适应性测试、防水防尘性能测试等环节，确保测试的全面性和准确性。

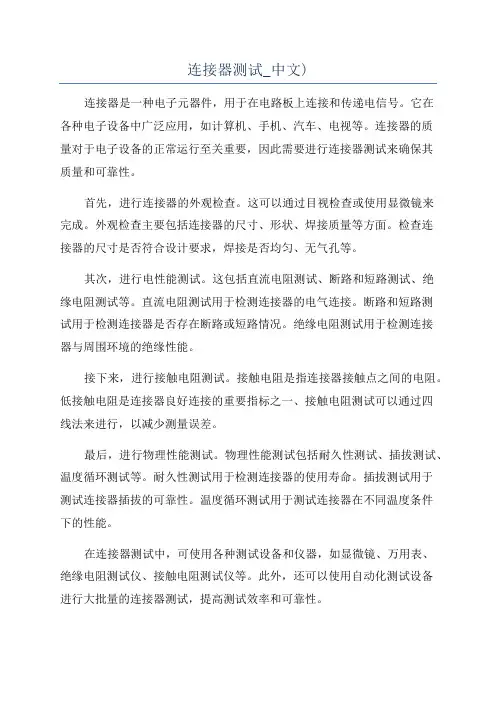

连接器测试_中文)
连接器测试_中文)连接器是一种电子元器件，用于在电路板上连接和传递电信号。
它在各种电子设备中广泛应用，如计算机、手机、汽车、电视等。
连接器的质量对于电子设备的正常运行至关重要，因此需要进行连接器测试来确保其质量和可靠性。
首先，进行连接器的外观检查。
这可以通过目视检查或使用显微镜来完成。
外观检查主要包括连接器的尺寸、形状、焊接质量等方面。
检查连接器的尺寸是否符合设计要求，焊接是否均匀、无气孔等。
其次，进行电性能测试。
这包括直流电阻测试、断路和短路测试、绝缘电阻测试等。
直流电阻测试用于检测连接器的电气连接。
断路和短路测试用于检测连接器是否存在断路或短路情况。
绝缘电阻测试用于检测连接器与周围环境的绝缘性能。
接下来，进行接触电阻测试。
接触电阻是指连接器接触点之间的电阻。
低接触电阻是连接器良好连接的重要指标之一、接触电阻测试可以通过四线法来进行，以减少测量误差。
最后，进行物理性能测试。
物理性能测试包括耐久性测试、插拔测试、温度循环测试等。
耐久性测试用于检测连接器的使用寿命。
插拔测试用于测试连接器插拔的可靠性。
温度循环测试用于测试连接器在不同温度条件下的性能。
在连接器测试中，可使用各种测试设备和仪器，如显微镜、万用表、绝缘电阻测试仪、接触电阻测试仪等。
此外，还可以使用自动化测试设备进行大批量的连接器测试，提高测试效率和可靠性。
连接器的测试过程需要严格执行测试标准和规程。
测试结果应记录和分析，以便评估连接器的质量和可靠性，并作为改进设计和制造的依据。
总之，连接器测试是确保连接器质量和可靠性的重要环节。
通过外观检查、电性能测试、接触电阻测试和物理性能测试，可以评估连接器的性能，并为产品的设计和制造提供参考。
只有通过有效的连接器测试，才能保障电子设备的正常运行和稳定性。
连接器功能测试
连接器功能测试连接器功能测试是一种验证连接器在不同条件下的性能和可靠性的测试方法。
连接器是一种常见的电子组件，用于将电子设备中的电气和信号连接起来。
连接器功能测试的目的是确保连接器能够正常连接并传输电力或信号，以保证整个系统的正常运行。
1.接触阻抗测试：连接器的接触端子应具有低接触阻抗，以确保信号或电流能够正常传输。
测试方法包括使用万用表或示波器测量连接器端子之间的电阻或电压降。
2.插拔力测试：连接器的插拔力应在一定范围内，既不能太松也不能太紧。
测试方法包括使用力传感器或力测量仪测量连接器插拔时所需的力。
3.拔出力测试：连接器在正常使用情况下，应能够经受一定的拔出力，以保证连接的可靠性。
测试方法包括使用力传感器或力测量仪测量连接器拔出时所需的力。
4.阻燃性测试：连接器应具有阻燃性能，即在发生火灾时能够防止火势扩散。
测试方法包括将连接器暴露在一定温度下，并观察是否会产生明火或大量烟雾。
5.耐电压测试：连接器在规定的电压下应具有一定的耐电压能力，以确保系统安全。
测试方法包括在连接器的两个接点之间施加一定的电压，观察是否会出现击穿或漏电现象。
6.耐环境测试：连接器应能够在不同的环境条件下正常工作，包括高温、低温、湿度、振动等。
测试方法包括将连接器暴露在不同的环境条件下，并观察其性能是否受到影响。
7.振动测试：连接器应能够在正常振动条件下保持连接的可靠性。
测试方法包括将连接器置于振动台上，并观察其连接是否松动或出现异常。
8.冲击测试：连接器应能够在一定的冲击条件下保持连接的可靠性。
测试方法包括将连接器暴露在一定的冲击力下，并观察其连接是否松动或损坏。
9.寿命测试：连接器应具有一定的使用寿命，以确保其可靠性和持久性。
测试方法包括进行连接插拔次数的测试，以模拟实际使用条件下的连接器寿命。
10.封装性能测试：连接器应具有良好的封装性能，以防止灰尘、水汽等外界物质进入导致故障。
测试方法包括将连接器暴露在灰尘或水汽环境中，并观察其性能是否受到影响。
UL-检验的具体项目和标准
UL817 工厂检验现场代表目击测试指引目录导线连接可靠性测试 (1)端子结实性测试 (3)绝缘皮结实性测试 (5)防拉力传入测试 (7)散丝与断丝目检 (10)软线连接器触片下陷深度检测 (11)插孔深度测量 (13)绝缘耐压测试 (15)极性与导通测试 (17)绝缘电阻测试 (19)突拉测试 (21)外被保持测试 (24)高温吊端子测试 (26)摇摆测试 (28)附录 (30)导线连接可靠性测试〔Conductor Secureness Test〕依据标准：，81.2)测试对象：插头的端子〔blade，pin〕或软线连接器的接触片〔female contact〕与电线连接好后，模塑或装配到插头或连接器之前。
样品数量：Normal：13 条Tightened：20 条Reduced：5 条测试方法：在电线与端子之间施加一个力〔电线大于或等于18AWG时为20磅〔89牛〕，电线小于18AWG时为8磅〔36牛〕〕，保持1分钟。
注意：该力可以由砝码〔dead weights〕或拉力测试仪〔tensile testing machine〕提供，但如果使用拉伸测试仪器，拉伸时速度不可超过1inch/min，拉力测试仪精度为磅牛),准确度应在读数值的±2%之内。
砝码与拉伸测试仪器均需要校验。
判定：连接处无断裂为合格。
端子结实性测试〔Security of blades or pin〕依据标准：UL817〔〕测试对象：插头/转换插头，装配好后。
样品数量：Normal：13 条Tightened：20 条Reduced：5 条测试方法：对于模塑后的插头/转换插头，在每个端子与插头本体之间可施加20磅〔89牛〕的力，保持2分钟；对于在现场装配的平行端子的插头/转换插头，除了每个端子单独测试外，两个端子还应同时做上述测试。
判定：移开砝码后，端子位移不超过3/32英寸(2.4mm)为合格。
绝缘皮结实性测试〔Security of Insulation Test〕依据标准：UL817〔〕测试对象:软线为平行线且名义绝缘厚度小于英寸(1.52mm)的插头/转接插头。
en362标准
EN362是欧盟CE认证中的一个测试标准，主要适用于个人防护装备中的连接器，包括各种类型的钩子、环、锁扣等。
以下是EN362欧盟CE认证测试标准的流程及内容解析：
检测目的
EN362测试标准的主要目的是测试连接器的可靠性、强度和耐用性，确保其能够在使用时满足安全要求。
检测范围
EN362标准适用于个人防护装备中的连接器，包括各种类型的钩子、环、锁扣等。
检测项目
EN362测试标准包括以下项目：
静态强度测试：测试连接器在不同方向上的最大承载能力。
动态强度测试：测试连接器在各种条件下的耐久性和疲劳寿命。
开合力测试：测试连接器在开合时所需的最大力量。
锁扣测试：测试连接器的锁扣能否正常工作。
测试流程
EN362测试标准的测试流程如下：
样品准备：根据测试要求选择适当的样品进行测试。
静态强度测试：将样品按规定方式装配在测试设备上，施加力量进行测试。
动态强度测试：将样品按规定方式装配在测试设备上，进行反复开合、拉伸、扭曲等测试。
开合力测试：将样品按规定方式装配在测试设备上，进行开合力测试。
锁扣测试：测试连接器的锁扣能否正常工作。
结果评估：根据测试结果评估样品是否符合标准要求。
检测标准
EN362测试标准包括以下标准：
EN362-1：个人防护装备连接器的基本要求。
EN362-2：个人防护装备连接器的额外要求。
EN362-3：个人防护装备连接器的特殊要求。
以上就是EN362欧盟CE认证测试标准的流程及内容解析。
电子连接器可靠性及其测试方法
21
三 电子连接器的可靠性
C 端子正向力损失 对于连接器的失效; 正向力的损失;会造成端子接触界面的机械稳定性降低;而机械稳定性 的降低又会引起接触界面对机械或热诱发的应变的扰动的敏感性提高;从而增加接触电阻 正向力损失主要有两个方面： 永久变形 永久变形指端子梁由于塑性变形而偏离原始位置造成梁偏移减少;因此正向力降低 是由插 拔过程中的过应力;通常是因为不正确的或粗鲁的插拔引起的;要通壳体和/或端子的结 构设计来解决;例如增加导向结构防过插入等 应力松驰 应力松驰的结果是应力S的减少;从而正向力下降 应力松驰是不可避免的;只能控制;应力松驰的速度与设计选择的材料和施加的应力及应用 环境的温度有关 应力松驰依赖于时间和温度
C 可分离式的接触电阻一般只有几个微欧或更低 低的和稳定的电阻是连接器的一个主要要求之一;永久性接触电阻和体电阻是稳定的; 总体电阻的不稳定是由接触电阻引起的
R接触电阻 =R集中电阻+R膜层电阻
公式 2
R集中电阻主要由接触的面积及接触面的表面处理有关
膜层主要有：
氧化物膜层;存在于大部分膜层
化学膜层;包含氯化物 硫化物 氮化物等;所处的环境有关;是化学粘附
20
三 电子连接器的可靠性
B 磨损 由于磨损的作用;增加了接触界面对腐蚀的敏感性;通过对基材的表面处理;保护了基层和优
化了膜层表面;而磨损会使表面处理的功能丧失
影响磨损的因素
V=KFnI/H
公式 3
V为每次循环磨损量;K为摩擦系数;Fn为正向力;I为滑入长度;H为接触表面材料硬度
摩擦系数K;由几何形状 正向力 表面硬度 润滑状况和材料决定
22
四 连接器可靠性要求的测试
Environmental Test Thermal; Humid
连接器常用测试方法介绍
连接器常用测试方法介绍连接器是将电子设备之间的电信号、电能传递的重要组件，广泛应用于电子设备中。
连接器的可靠性对于电子设备的正常运行起着重要作用。
为了保证连接器的可靠性，需要进行各种测试方法的验证。
下面将简要介绍连接器常用的测试方法。
1.外观检验：外观检验是连接器的最基本的测试方法之一、通过对连接器的外观进行检查，如检查外观是否完整、是否有划痕等，以确保连接器的质量。
2.接触电阻测试：接触电阻测试是对连接器内部连接件之间的接触情况进行测试。
通过测量连接器上的接触电阻，可以判断连接器的接触是否良好。
3.插拔次数测试：插拔次数测试是测试连接器插拔的可靠性。
通过模拟连接器的使用场景，反复进行插拔测试，以确定连接器承受多少次插拔后会出现故障。
4.机械性能测试：机械性能测试是测试连接器在机械方面的性能。
比如连接器的耐冲击性、耐振动性、耐拉力等。
通过模拟各种机械环境，测试连接器的机械性能，以确保连接器在各种条件下的可靠性。
5.耐热性测试：耐热性测试是测试连接器在高温环境下的表现。
通过将连接器置于高温环境中，测试连接器的耐热温度、耐热时间等，以确保连接器在高温环境下的可靠性。
6.导电性能测试：导电性能测试是测试连接器的导电性能。
通过测量连接器的导电电阻、导电性能等指标，以确保连接器的导电性能符合要求。
7.绝缘性能测试：绝缘性能测试是测试连接器的绝缘性能。
通过测量连接器的绝缘电阻、绝缘电压等指标，以确保连接器的绝缘性能符合要求。
8.环境适应性测试：环境适应性测试是测试连接器在各种环境条件下的适应能力。
比如连接器的耐湿性、耐腐蚀性、耐紫外线性等。
通过模拟各种环境条件，测试连接器在各种环境下的可靠性。
9.信号传输测试：信号传输测试是测试连接器在信号传输方面的性能。
通过将连接器用于传输各种信号，并测试信号的传输质量、传输速率等指标，以确保连接器在信号传输方面的可靠性。
10.可靠性测试：可靠性测试是对连接器的综合性能进行测试。
连接器常用测试方法介绍---aa[1]
![连接器常用测试方法介绍---aa[1]](https://img.taocdn.com/s3/m/55af6362580102020740be1e650e52ea5518cefc.png)
连接器常用测试方法介绍---aa[1]连接器常用测试方法介绍---aa[1]连接器是一种用于连接电子设备及其配件的物理接口，广泛应用于电子设备制造、通信设备、汽车行业等领域。
为了确保连接器的稳定性和可靠性，需要进行各种测试来验证其性能。
以下是连接器的常用测试方法介绍。
1.外观检查：外观检查是连接器测试的首要步骤。
通过目视检查连接器是否存在损坏、变形、划痕等外观缺陷，以保证连接器的完整性。
2.插拔力测试：插拔力测试主要用于检测连接器的插拔性能。
通常使用插拔力测试仪进行测试，通过测量插入和拔出连接器所需的力以及连接器在插入和拔出的过程中的滑动力来评估连接器的可靠性。
3.电阻测试：电阻测试用于检测连接器的接触电阻。
使用万用表或专用测试仪器测量连接器的接触电阻，确保连接器的接触部分没有松动或腐蚀，以及电阻值是否符合规定的范围。
4.绝缘电阻测试：绝缘电阻测试用于检测连接器的绝缘能力。
通过施加一定的电压或电流，测量连接器绝缘材料之间的绝缘电阻，判断连接器是否存在绝缘故障。
5.电压耐压测试：电压耐压测试用于检测连接器的耐电压能力。
通过施加高电压，观察连接器是否会漏电、击穿等情况，判断连接器是否能够在规定的电压范围内正常工作。
6.环境试验：环境试验用于测试连接器在不同环境条件下的性能。
常见的环境试验包括高温试验、低温试验、湿热试验、盐雾试验等，通过暴露连接器于不同的环境条件下，检测其性能是否受到影响。
7.机械耐久性测试：机械耐久性测试用于检测连接器在插拔过程中的耐久性能。
通过模拟实际使用条件，进行多次插拔操作，观察连接器是否出现松动、磨损、接触不良等问题，评估连接器的使用寿命。
8.振动测试：振动测试用于检测连接器在振动条件下的稳定性。
通过以不同频率和振幅施加振动，观察连接器的连接是否松动、接触是否良好，以及连接器是否能够在振动环境下正常工作。
9.冲击测试：冲击测试用于检测连接器在受到外力冲击时的稳定性。
通过施加冲击载荷，观察连接器是否受到损坏、变形或断裂，判断其能否在冲击环境下正常工作。
连接器的测试标准
连接器的测试标准连接器是电子设备中用于连接和传输电信号、电力信号、数据信号和其他信号的重要组件。
由于连接器的质量直接影响到整个电子设备的性能和可靠性，因此连接器的测试标准至关重要。
1.尺寸和外观测试：这项测试要求连接器各个部件的尺寸、形状和外观符合设计要求，并确认连接器是否有裂纹、变形或其他不可接受的缺陷。
2.电阻测试：电阻测试用于测量连接器的电阻值。
这是确保连接器导电性能良好且符合设计要求的一项必要测试。
3.绝缘测试：绝缘测试用于测量连接器的绝缘电阻和绝缘电压。
这是确保连接器在正常工作条件下不存在电气短路或绝缘不良的关键测试。
4.机械性能测试：这项测试主要包括插拔力测试、插座保持力测试和嵌入力测试。
插拔力测试用于测量连接器插拔时的插拔力，以确保连接器插拔性能良好。
插座保持力测试用于测量插入连接器时插座的保持力，以确保连接器在振动或其他机械应力下不会轻易脱落。
嵌入力测试用于测量连接器插入时的嵌入力，以确保连接器插入性能良好。
5.导通测试：导通测试用于检测连接器的引线和导线之间是否存在断路或短路。
这是确保连接器在传输信号时能够正常导通的重要测试。
6.耐环境测试：耐环境测试用于测试连接器在恶劣环境条件下的性能。
通常包括高低温测试、湿热循环测试和盐雾腐蚀测试等，以确保连接器在各种环境条件下都能保持稳定的性能。
7.拔出力测试：拔出力测试用于测试连接器在正常操作条件下，拔出电缆或插头时所需施加的力。
这是确保连接器能够轻松拆卸而不影响信号传输的关键测试。
8.机械寿命测试：这项测试用于模拟连接器在长时间使用过程中的机械磨损情况。
通过反复插拔连接器来测试其可靠性，以确定连接器的使用寿命。
除了上述测试标准外，连接器还需要根据具体应用领域的特殊要求进行其他测试。
例如，汽车行业对连接器的耐高温性能和振动性能要求较高，航空航天行业对连接器的防辐射性能和高可靠性要求较高。
综上所述，连接器的测试标准是确保连接器质量、性能和可靠性的重要保证。
接插件连接器测试项目及性能参数知识总结
接插件连接器测试项目及性能参数知识总结一、引言接插件连接器是电子设备中常见的连接接口，用于实现电源、信号、数据等的传输和连接，并具有重要的功能和性能参数。
在产品研发、生产以及测试过程中，了解接插件连接器的测试项目及性能参数是非常重要的。
本文将对接插件连接器测试项目及性能参数进行总结，以便于更好地理解和应用。
二、接插件连接器测试项目1.外观检查：包括连接器的外观质量、尺寸、标记等，检查是否有划痕、变形、松动等问题。
2.插拔力测试：测试插拔力是否符合规定要求，确保插拔过程的顺畅性和稳定性。
3.电阻测试：测量连接器的电阻值，评估连接器的导电性能。
4.绝缘电阻测试：测量连接器的绝缘电阻值，评估连接器的绝缘性能。
5.耐电压测试：测试连接器是否能够承受规定的工作电压，确保连接器的安全性和可靠性。
6.耐冲击测试：通过施加冲击载荷，测试连接器的耐冲击性能，确保连接器在运输和使用过程中能够承受外界冲击。
7.耐振动测试：通过施加振动载荷，测试连接器的耐振动性能，确保连接器能够在振动环境下正常工作。
8.耐温测试：测试连接器在规定的温度范围内是否能够正常工作，评估连接器的耐温性能。
9.耐湿测试：测试连接器在湿度环境下是否能够正常工作，评估连接器的耐湿性能。
10.寿命测试：通过反复插拔连接器，测试连接器的使用寿命和耐久性能。
三、接插件连接器性能参数1.额定电流：连接器能够稳定传输的最大电流。
2.额定电压：连接器能够承受的最大电压。
3.绝缘电阻：连接器在规定的测试条件下，连接器两个绝缘部分之间的电阻值。
4.联接电阻：对于电源和信号传输连接器，连接器内部导体之间的电阻值。
5.压降：连接器内部导体在正常工作条件下的电压降值。
6.阻燃性能：连接器在受到外界火焰源时的阻燃性能。
7.插拔寿命：连接器可以进行正常插拔的次数。
8.工作温度范围：连接器可以正常工作的温度范围。
9.防护等级：连接器的防护等级，用于评估连接器的防尘、防水等能力。
网络连接器接触可靠性测试要求及设计总结
网络连接器接触可靠性测试要求及设计总结【摘要】本文介绍了网络连接器在接触可靠性测试方面，业界和大厂的要求，就如何满足这些可靠性测试要求，在设计上关键点做一总结，让从事网络连接器设计者借鉴参考，避免在设计上走弯路。
【关键词】机械冲击；机械振动；摇摆测试；正向力；瞬断（discontinuity）；可靠连接；连接器1.引言电子连接器是电子网络、电子设备、电子终端中完成电功率，电信号传输的精密组件，它的功能及整体质量好坏对系统影响极大。
连接接触可靠性是保证信号传输功能重要的环节，没有可靠的电子连接，就没有先进的电子学。
连接器最重要的功能要求是：将主板和接口设备能够进行可靠连接。
产品在客户端被抱怨的项目各种各样，但其中影响功能的缺陷最不能接受。
图1是机柜布线照片，我们可以看到网线被绑拽，这就对网口连接器母头接触可靠性方面提出更高的要求：包容公头，并能在恶劣状况下可靠连接，怎样才能从设计上保障？怎样测试确认？详见如下内容：图1 机柜布线和连接器公母头外形图图2 机械振动条件和机器图2.网口连接器接触可靠性测试介绍连接器信赖性测试包含机械性能测试，电性能测试，环境性能测试。
其中环境性能测试是考虑产品可靠性的方面，包含耐热性，耐冷性，冷热冲击，温湿循环，烟雾测试，插拔循环，耐焊接热，机械冲击，机械振动，混合气体等等。
针对很多信赖性测试项目，其前后均通过测试低功率接触阻抗项目来判断功能是否完好，其本质上也是考虑其接触性。
但机械振动和机械冲击是直接考虑接触可靠性，通过是否有信号瞬断来判断。
2.1 机械振动依据连接器测试标准：EIA364-28，测试条件：频率10赫兹～500赫兹～10赫兹，振幅1.5mm，测试时间：每个坐标系方向2小时，三个坐标系共计持续6小时，测试样品：母头和公头配合形成信号回路，加载100毫安电流，回路上串连瞬断显示器。
整个测试过程中测试样品不能发生机械损伤，电流信号保持持续畅通，出现电信号瞬断时间不得大于1微秒（百万分之一秒），否则判定不通过。
FPC连接器的测试项目及测试要求
FPC连接器的测试项目及测试要求FPC连接器具有高可靠性、轻薄的特点，在手机内部FPC连接器主要用于实现电路连接，随着智能手机一体化的发展趋势，未来FPC连接器有望实现与手机其他部件一同整合在LCD模组的框架上。
小pitch的FPC连接器也将是未来的主要发展方向，在FPC连接器制造完成后，还有关键的测试步骤需要做，目的是为了验证FPC连接器的质量和性能方面有没达到出厂的合格标准。
大电流弹片微针模组对于FPC连接器测试有着稳定的连接作用，能够保证FPC连接器的测试效率。
FPC连接器的测试项目分为外观测试、电性能测试和可靠性测试这几种。
主要测试内容有：一、外观测试(1)检查FPC连接器表面是否有起泡、开裂、分层等不良现象;(2)检查FPC连接器背部粘性是否有脱落;(3)F PC连接器的尺寸、规格是否相符以及公母座松紧度;(4)抗折性：测试FPC弯折后功能是否有异常、贴片元件有否移位;(5)焊接：有无假焊、少锡、连锡、变色、变形等缺陷;二、电性能测试(1)通断测试：进行线路通断测试，不能出现开路或短路，FPC线路全长（从一头到另一头）的导通电阻值要求≤1Ω;(2)可焊性测试：FPC焊盘上锡情况，是否良好;(3)装机测试：装在相应的手机上，看其功能是否良好;三、可靠性测试(1)拉力、弯折测试：测试FPC连接器的抗拉能力，弯折后性能是否合格;(2)湿热、高温测试：在湿热、高温下，FPC有无变形、掉漆、掉色、氧化、腐蚀、变色等现象;(3)高低温存储、工作测试：FPC连接器在高低温下的存储状态和工作状态是否达标。
FPC连接器的测试频率高、对电流的需求大，相应的需要连接模组能有大电流传输功能。
而大电流弹片微针模组的性能正好能适应FPC连接器的测试需求，是高度可靠的测试连接模组。
FPC连接器测试需要传输电流时，大电流弹片微针模组在1-50A的范围内电性都很稳定，具有很好地导通和连接功能。
面对小pitch，大电流弹片微针模组适应性强，一体成型的弹片在小pitch中的可取值最小可达到0.15mm，性能稳定，表现优秀。
连接器的测试标准
连接器实验一.连接器的实验项目:插拔力、夹持力、蒸汽老化、盐水喷雾、热风回流程(IR)、振动测试、高温老化、恒温恒湿、冷热冲击、快速插拔测试、接触阻抗、绝缘阻抗、耐压测试、硬度测试、喷漆厚度测试、电镀膜厚测试、表面粗糙度测试、吃锡性/耐焊性实验。
二.各项实验之条件及实验目的:1.插拔力---测试公母对插之插入及拔出所需力量。
(自动插拔测试机)参数:插入行程及速度、测试单程或去回程、插拔次数。
检验:检验产品在公母对插时的力量是否太紧太松,当影响对插力理的尺寸不良需做此项实验确认。
2.夹持力---测试端子植入塑料所需拔出之力量。
(自动插拔测试机)参数:同上检验:当端子卡钩尺寸或塑料卡槽尺寸不良时,需做此项实验来确认。
自动插拔测试机如下:3.蒸汽老化---检验五金件电镀后的保质期。
(镀全金/半金锡/全锡端子)试验条件为温度98±2℃,时间8H。
(蒸汽老化试验机)参数:温度及时间可以调整。
另可检验NY6T塑料的吸湿性检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。
蒸汽老化试验机如下:4.盐水喷雾---检验五金件电镀后的保质期。
(铁壳/叉片/铆钉类)试验条件为试验槽温度35℃,时间4H,盐水比例5:95。
(盐水喷雾试验机) 参数:试验时间可调整。
检验:当五金件表面刮伤、镀层太低或电镀表面不良时需做此项实验确认质量。
盐水喷雾试验机如下:5.热风回流焊(IR)---仿真产品在客户处过SMT使用状况。
现厂内主要检验塑料起泡状况及少量产品SMT试验,实验条件为温度235±5℃,最高温度时间为3~5S。
(热风回流焊试验机)参数:实验温度/时间可以依需求调整。
检验:当塑料存放时间过长(NY6T 3个月)、镀锡铁壳或沾锡膏实验需通过此实验确认塑料是否会起泡、铁壳是否会流锡或吃锡状况。
热风回流焊试验机如下:6.振动测试---检验产品公母对插后的瞬间导通性,实验时将产品全部串联接到信号测试机上测试。
连接器_可靠性测试标准
接觸阻抗
接觸阻抗
機械要求Test flow chart
5 機械衝擊 接觸阻抗
機械衝擊
接觸阻抗
電氣要求Test flow chart
1
2
電氣測試
溫升測試
接觸阻抗 耐壓測試
溫升測試
接觸阻抗
環境要求Test flow chart
1
恒溫恒濕
恒溫恒濕
接觸阻抗
接觸阻抗
插拔力測試
絕緣阻抗
耐壓測試
耐壓測試
絕緣阻抗
插拔力測試
環境要求Test flow chart
2
冷熱衝擊
冷熱衝擊
接觸阻抗
接觸阻抗
插拔力測試
絕緣阻抗
耐壓測試
耐壓測試
絕緣阻抗
插拔力測試
環境要求Test flow chart
3
耐焊錫測試 接觸阻抗
接觸阻抗
插拔力測試
插拔力測試
耐焊錫測試
環境要求Test flow chart
4
溫度壽命 接觸阻抗
接觸阻抗
插拔力測試
插拔力測試
溫度壽命
環境要求Test flow chart
5
6
7
儲存測試 接觸阻抗
熱儲存測試 接觸阻抗
鹽霧測試 接觸阻抗
儲存測試
熱儲存測試
鹽霧測試
接觸阻抗
接觸阻抗
接觸阻抗
環境要求Test flow chart
8
9
沾錫性測試
Warpage量測
沾錫性測試
耐焊錫測試 QV量測爐后
The end
機械要求Test flow chart
1
2
插拔初始值測試
连接器电气性能检测
连接器电气性能检测连接器是电子产品中非常重要的一部分，其电气性能对整个产品的正常运行起着决定性的作用。
因此，对连接器的电气性能进行全面、准确、可靠的检测是十分必要的。
连接器的电气性能主要包括以下几个方面：1.联通电阻：连接器在正常工作范围内的联通电阻应该保持在一个较低的范围内。
联通电阻是指在连接器两个接点之间通过的电流与该连接器的电压降的比值。
较低的联通电阻有利于减小连接器对电子产品的能量损耗，提高产品的传输效率。
2.绝缘电阻：绝缘电阻是指连接器在断开连接时，连接器两个接点之间的绝缘阻力。
绝缘电阻的大小直接反映了连接器的绝缘性能好坏。
绝缘电阻过低会导致信号串扰、电流漏电等问题，影响产品的正常使用。
3.插拔性能：连接器的插拔性能是指连接器在多次插拔后的接触可靠性。
连接器在多次插拔之后，连接器的接触点容易磨损，从而导致连接不可靠或信号干扰。
因此，连接器的插拔性能必须经过合理的设计和可靠的测试，以保证连接器在正常使用寿命范围内的可靠连接和稳定传输。
4.电容和电感：连接器的电容和电感是连接器物理结构特性导致的电性参数，直接影响连接器的传输性能。
电容和电感的大小会导致信号的衰减、延时等问题，因此需要对连接器的电容和电感进行精确测量和评估。
5.弹性力：连接器插入和拔出时的弹性力是连接器正常工作和稳定连接的基础。
弹性力的大小直接影响连接器接触的牢固程度。
连接器的弹性力过大会导致连接困难，弹性力过小会导致松动甚至脱落，因此需要合理设计和测试弹性力。
6.电流容量：连接器的电流容量是指连接器设计和材料能够承受的最大电流值。
连接器的电气接触点应该能够有足够的导电能力，以满足电子产品的工作电流要求。
连接器的电气性能检测主要包括以下几个方面：1.联通电阻测试：通过连接器两个接点之间施加不同电压，测量通过连接器的电流，从而计算连接器的联通电阻。
2.绝缘电阻测试：通过施加一定的电压，测量连接器两个接点之间的绝缘电阻，以评估连接器的绝缘性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
连接器可靠性测试项目介绍
连接器是将一个回路上的两个导体桥接起来，使得电流或者讯号可以从一个导体流向另一个导体的导体设备。
连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。
连接器做可靠性测试项目有插拔力测试、耐久性测试、绝缘电阻测试、振动测试、机械冲击测试、冷热冲击测试、混合气体腐蚀测试等。
连接器可靠性测试方法：
1、插拔力测试
参考标准：EIA-364-13
目的：验证连接器的插拔力是否符合产品规格要求；
原理：将连接器按规定速率进行完全插合或拔出，记录相应的力值。
2、耐久性测试
参考标准：EIA-364-09
目的：评估反复插拔对连接器的影响，模拟实际使用中连接器的插拔状况。
原理：按照规定速率连续插拔连接器直至达到规定次数。
3、绝缘电阻测试
参考标准：EIA-364-21
目的：验证连接器的绝缘性能是否符合电路设计的要求或经受高温，潮湿等环境应力时，其阻值是否符合有关技术条件的规定。
原理：在连接器的绝缘部分施加电压，从而使绝缘部分的表面或内部产生漏电流而呈现出来的电阻值。
4、耐电压测试
参考标准：EIA-364-20
目的：验证连接器在额定电压下是否能安全工作，能否耐受过电位的能力，从而评定连接器绝缘材料或绝缘间隙是否合适原理：在连接器接触件与接触件之间，接触件与外壳之间施加规定电压并保持规定时间，观察样品是否有击穿或放电现象。
5、接触电阻测试
参考标准：EIA-364-06/EIA-364-23
目的：验证电流流经接触件的接触表面时产生的电阻值原理：通过对连接器通规定电流，测量连接器两端电压降从而得出电阻值
6、振动测试：
参考标准：EIA-364-28
目的：验证振动对电连接器及其组件性能的影响。
振动类型：随机振动，正弦振动
7、机械冲击测试
参考标准：EIA-364-27
目的：验证连接器及其组件耐冲击的能力或评定其结构是否牢固；
测试波形：半正弦波，方波。
8、冷热冲击测试
参考标准：EIA-364-32
目的：评估连接器在急速的大温差变化下，对于其功能品质的影响。
9、温湿度组合循环测试
参考标准：EIA-364-31
目的：评估连接器在经过高温高湿环境储存后对连接器性能的影响。
10、高温测试
参考标准：EIA-364-17
目的：评估连接器暴露在高温环境中于规定时间后端子和绝缘体性能是否发生变化。
11、盐雾测试
参考标准：EIA-364-26
目的：评估连接器，端子，镀层耐盐雾腐蚀能力
12、混合气体腐蚀测试
参考标准：EIA-364-65
目的：评估连接器暴露在不同浓度混合气体中的耐腐蚀能力及对其性能的影响。
