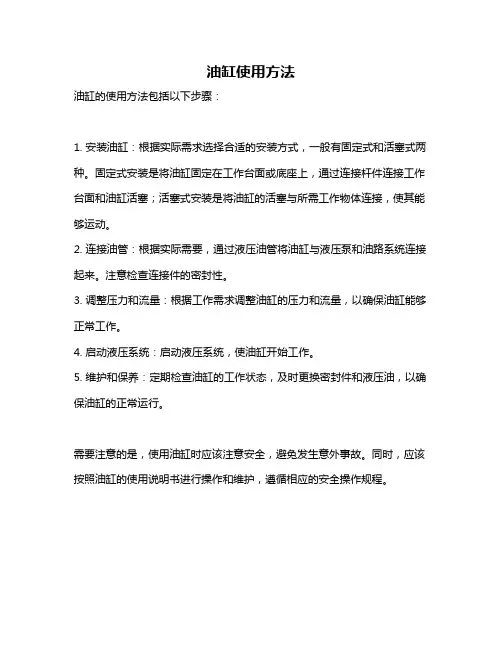

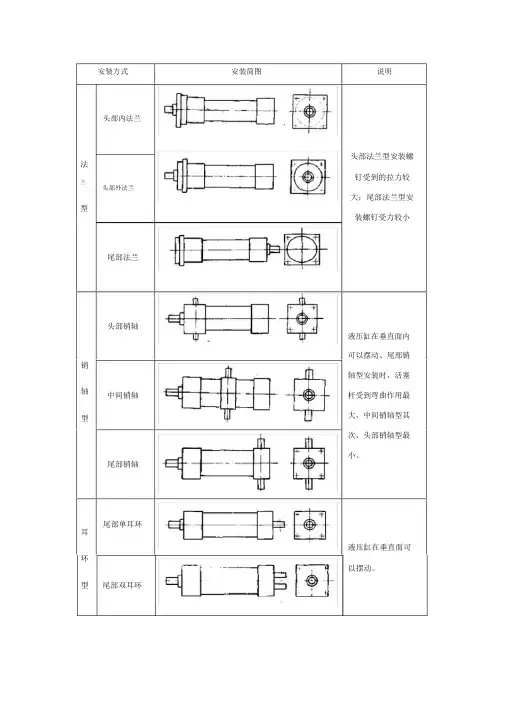

液压油缸怎么安装,起始安装角度?

这样的油缸往往是带液压锁的。先接是油管,先排气:使排油端缸内的排油孔处于最高位置,操纵阀排油;然后使另一端排油在最高位置,通油排气。这样的操作反复数次。将油缸行程缩至最小,插上一端的肖子,将平台支起来,使其略高于最小高度。支平稳后,微动油缸,插入另一端的肖子。上好锁紧件就行了。

液压油缸型号表示方法

(1)液压传动的工作原理如图所示的磨床工作台液压传动原理图,液压泵3由电动机带动,从油箱1中吸油,然后将具有压力能的油液输送到管路,油液通过节流阀4和管路流至换向阀6,换向阀6的阀芯有不同的工作位置(图中有三个工作位置),因此通路情况不同,当阀芯处于中间位置时,阀口P.A、B.T互不相通.通向液压缸的油路被堵死,液压缸不通压力油,所以工作台停止不动;若将阀芯向右推(右端工作位置),这时阀口P和A,B和T相通,压力油经P口流人换向阀6,经A口流入液压缸8的左腔,活塞9在液压缸左腔压力油的推动下带动工作台10向右移动;液压缸右腔的油液通过换向阀6的b口流入到换向阀6,又经回油口T流回油箱1;若将换向阀6的阀芯向左推(左端工作位置),活塞带动工作台向左移动;因此换向阀6的工作位置不同的,就能不断改变压力油的通路,使液压缸不断换向,以实现工作台所需要的往复运动。

根据加工要求的不同,工作台的移动速度可通过节流阀4来调节,利用改变节流阀开口的大小来调节通过节流阀的流量,以控制工作台的运动速度。

工作台运动时,由于工作情况不同,要克服的阻力也不同,不同的阻力都是由液压泵输出油液的压力能来克服的,系统的压力可通过溢流阀5调节。当系统中的油压升高到梢高于溢流阀的调定压力时,溢流阀上的钢球被顶开,油液经溢流阀排回油箱。这时油压不再升高,维持定值。

为保持油液的浦洁,设置有过滤器,将油液中的污物杂质去掉,使系统工作正常。

总之,液压传动的工作原理是利用液体的压力能来传递动力的;利用执行元件将液体的压力能转换为机械能,驱动工作部件运动。液正系统工作,必须对油液压力、流量、方向进行控制与调节,以满足工作部件在力、速度和方向上的要求。

(2)液压系统的组成一个完整的液压系统主要由以下五部分组成;

1)动力装置它供给液压系统压力,并将电动机输出的机械能转换为油液的压力能,从而推动整个液压系统工作.如图中液压泵3就是动力装置,将油液从油箱1中吸人,再输送给系统.

2)执行元件;它包括液压缸和液压马达,用以将液体的压力能转换为机械能,以驱动工作部件运动;图中8是液压缸,在压力油的推动下,带动磨床工作台做直线运动;

3)控制调节装置包括各种阀类,如压力阀、流量阀和方向阀等.用来控制液压系统的液体压力、流量(流速),和液流的方向,以保证执行元件完成

预期的工作运动.图中5是溢流阀,用来控制系统的压力;4是节流阀,用来凋节进入液压缸的流量,从而控制工作台的运动速度;6是换向阀,用来改变压力油的通路,使液压缸换向,实现工作台的往复运动。

4)辅助装置指各种管接头、油管.油箱、过摅器和压力计等.它们起着连接、储油、过滤、储存压力能和测量油压等辅助作用,以保证液压系统可靠.稳定、持久地工作。图中2为网式过滤器.起过滤油液的作用;1)为油箱,用来储油和将油散热。

5)工作介质指在液压系统中,承受压力并传递压力的油液

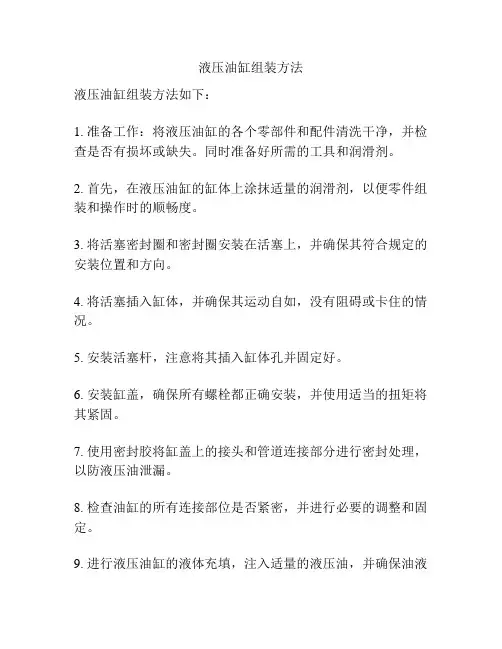

如何拆装液压油缸,应该注意哪些事项?

1.拆卸液压油缸之前,应使液压回路卸压。否则,当把与油缸相联接油管接头拧松时,回路中的高压油就会迅速喷出。液压回路卸压时应先拧松溢流阀等处的手轮或调压螺钉,使压力油卸荷,然后切断电源或切断动力源,使液压装置停止运转。

2.拆卸时应防止损伤活塞杆顶端螺纹、油口螺纹和活塞杆表面、缸套内壁等。为了防止活塞杆等细长件弯曲或变形,放置时应用垫木支承均衡。

3.拆卸时要按顺序进行。由于各种液压缸结构和大小不尽相同,拆卸顺序也稍有不同。一般应放掉油缸两腔的油液,然后拆卸缸盖,最后拆卸活塞与活塞杆。在拆卸液压缸的缸盖时,对于内卡键式联接的卡键或卡环要使用专用工具,禁止使用扁铲;对于法兰式端盖必须用螺钉顶出,不允许锤击或硬撬。在活塞和活塞杆难以抽出时,不可强行打出,应先查明原因再进行拆卸。

4.卸卸前后要设法创造条件防止液压缸的零件被周围的灰尘和杂质污染。例如,拆卸时应尽量在干净的环境下进行;拆卸后所有零件要用

塑料布盖好,不要用棉布或其他工作用布覆盖。5.油缸拆卸后要认真检查,以确定哪些零件可以继续使用,哪些零件可以修理后再用,哪些零件必须更换。6.装配前必须对各零件仔细清洗。7.要正确安装各处的密封装置。

①安装o形圈时,不要将其拉到永久变形的程度,也不要边滚动边套装,否则可能因形成扭曲状而漏油。②安装y形和v形密封圈时,要注意其安装方向,避免因装反而漏油。对y形密封圈而言,其唇边应对着有压力的油腔;此外,yx形密封圈还要注意区分是轴用还是孔用,不要装错。v形密封圈由形状不同的支承环、密封环和压环组成,当压环压紧密封环时,支承环可使密封环产生为形而起密封作用,安装时应将密封环的开口面向压力油腔;调整压环时,应以不漏油为限,不可压得过紧,以防密封阻力过大。③密封装置如与滑动表面配合,装配时应涂以适量的液压油。④拆卸后的o形密封圈和防尘圈应全部换新。8.螺纹联接件拧紧时应使用专用扳手,扭力矩应符合标准要求。9.活塞与活塞杆装配后,须设法测量其同轴度和在全长上的直线度是否超差。10.装配完毕后活塞组件移动时应无阻滞感和阻力大小不匀等现象。11.液压缸向主机上安装时,进出油口接头之间必须加上密封圈并紧固好,以防漏油。12.按要求装配好后,应在低压情况下进行几次往复运动,以排除缸内气体

液压油缸的常见故障及排除方法

1)由于经常用工作行程的某一段,造成液压油缸内径直线性不良(局部有腰鼓形),致使液压油缸的高、低压油互通。应镗磨修复液压油缸内径,单配活塞。

2)2)缸内有空气侵入,应增设排气装置或使液压油缸以最大行程快速运动,强迫排除空气。

3)3)液压油缸内油液温升太高、粘度下降,使泄漏增加;或是由于杂质过多,卡死活塞和活塞杆。应采取散热降温等措施,更换油液。

4)4)液压油缸的端盖处密封圈压得太紧或太松,应调整密封圈使之有适当的松紧度,保证活塞杆能用手来回平稳地拉动而无泄漏。

5)5)活塞与活塞杆同轴度不好,应校正、调整。

6)6)活塞配合间隙过大或密封装置损坏,造成内泄漏。应减小配合间隙,更换密封件。

7)7)活塞配合间隙过小,密封过紧,增大运动阻力。应增大配合间隙,调整密封件的松紧度。

8)8)活塞杆弯曲,引起剧烈磨擦。应校直活塞杆。

9)9) 液压油缸安装后与导轨不平行,应进行调整或重新安装。

10)10)活塞杆弯曲,应校直活塞杆。

11)11)活塞杆刚性差,加大活塞杆直径。

12)12)液压油缸运动零件之间间隙过大,应减小配合间隙。

13)13)液压油缸的安装位置偏移,应检查液压油缸与导轨的平行度,并校正。

14)14)液压油缸内径直线性差(鼓形、锥形等),应修复,重配活塞。

15)15)缸内腐蚀、拉毛,应去锈蚀和毛刺,严重时应镗磨。

16)16)缸筒拉伤,造成内泄漏。应更换缸筒。
