有线电视(CATV)分支器、分配器、放大器区别及应用
catv中分配器、分支器和功分器
catv中分配器、分支器和功分器
CATV（有线电视）系统中的分配器、分支器和功分器都是用来分配和传输信号的设备，它们在系统中起着不同的作用。
首先，让我们来谈谈分配器。
分配器是用来将信号分配到不同的输出端口的设备。
在CATV系统中，分配器通常用于将来自中心信号源的信号分发到不同的用户家庭或终端设备。
分配器通常具有多个输出端口，可以根据需要将信号均匀地分配到各个输出端口上，以确保每个用户都能够接收到清晰稳定的信号。
接下来是分支器。
分支器也是用来将信号分配到不同的输出端口，但它与分配器不同的是，分支器通常是将信号分配到不同的方向或位置。
在CATV系统中，分支器通常用于将信号分发到不同的区域或楼层，以满足不同位置的用户的需求。
分支器可以根据需要将信号分配到不同的输出端口，以实现信号的覆盖和传输。
最后是功分器。
功分器是用来将信号分配到不同的输出端口，并且可以根据需要对信号进行功率分配和调节的设备。
在CATV系统中，功分器通常用于对信号进行功率平衡和调节，以确保每个输出端口都能够接收到适当的信号功率。
功分器可以根据需要对信号进
行精确的功率分配，以满足不同输出端口的信号传输需求。
总的来说，分配器、分支器和功分器在CATV系统中都起着至关重要的作用，它们通过将信号分配到不同的输出端口，并根据需要对信号进行调节和分配，确保了系统中信号的稳定传输和覆盖，从而满足了用户对信号质量和覆盖范围的需求。
有线电视放大器使用常识
有线电视放大器使用常识放大器使用常识：一、有线电视信号要求：1：信号强度用户信号电平：60-80dBμ V信号电平低于60dBμ V时,电视屏幕出现雪花点或杂乱的干扰条纹,信号电平高于80dBμ V时,电视屏幕出现扭曲或浮雕状画面.2：信号质量载噪比：≥43dB载噪比达不到要求，即使用户信号电平合适，电视屏幕出现的也只是一幅充满雪花点的干扰图像。
载波互调比：≥54 dB载波互调比达不到要求时，表现为电视画面上产生斜网状干扰。
交扰调制比：≥46 dB交扰调制比达不到要求时，表现为图像上产生垂直白条或两个图像同时出现在屏幕上的串像现象。
注：信号质象在传输中不断下降，任何一个部件的接入都会降低信号质量。
二、有线电视信号放大器的主要作用：1. 电视信号强度不够时，增强信号电平，减少屏幕雪花点。
2. 多台电视机同时使用时，信号强度分配不足，补偿分支分配器的信号损耗，保证信号强度。
3. 远距离收看电视时，有线电视信号经过多路分配后，信号严重衰减，补偿电缆传输的信号损耗。
（标准75-5 电缆 750MHz/100 米的损耗约18 dB.）三、使用效果欠佳原因分析：1．使用效果不明显。
当信号电平强度达到规定要求，信号质量（载噪比，载波互调比，交扰调制比）的某项指标达不到规定的要求，造成电视画面出现不清晰的图像时，装上电视信号放大器对信号进行放大，此时信号强度增强，但信号质量没有改变，由于信号强度在放大前已经达到规定要求，所以电视画面依然出现不清晰图像，使用效果不明显。
2．使用后图像反而变差。
当信号电平强度较强时（75-80 dB μ V），信号质量的某项指标达不到规定的要求，造成电视画面出现不清晰图像时，装上电视信号放大器对信号进行放大，较强的信号放大后，输出的信号电平超出放大器自身最大的输出电平，放大器工作于非线性区，非线性失真使系统中产生大量的谐波对图像造成严重的干扰，即载波互调比及交扰调制比严重下降，所以图像反而变差。
有线电视分支器与分配器的区别
有线电视分配器是干什么用的？分配器：将输入信号，平均分成相等的几份，分给不同的电视机；同时，是这些电视机间互相隔离，互不干涉。
常有：2分配（平均分成两份），3分配等。
有线电视中还有分支器，则不同于分配器。
分支器，是取出一部分能量，给下一级。
分支器常常是有线电视台网络中使用的。
有线电视三通分配器安装图三通其实叫做二分配器其实很简单不需要安装图只要你分清哪根是进线哪两根是出线就好接了分配器上的IN是进线孔两个OUT是出线孔接的时候绝对不能将线芯与外层屏蔽网连接注意线心不能留的太长出去插头2mm可以了in 是进线、OUT是出口（衰减弱些）、TAP是分支口。
有的是这样、有的是一个IN两个OUT。
线割两厘米少点，网不可以碰到铜缆，线过-5头出口就可以了2分配3个头（一个IN，2个输出）每个出口衰减4DB 好的分配器衰减3.5DB。
3分配器4个头（一个IN，3个输出）每个出口衰减6DB有线电视分配器的型号有很多每种型号分别怎么使用112是指：第一个1代表可以接一个用户 12是分支器衰减12db个信号如：输入信号为80db那么信号经过这个分支器用户口输出是68db 另一个out输出是主路输出基本不衰信号（只是理论讲解未计算接头损伤的信号）有的是212 是指：可以带两家用户 312指可以带3家用户以此类推 314指带3家用户各用户衰减14个信号要说的太多了你会用场强仪吗？BR是分支器衰减信号大，二分配衰减4个信号，三分配衰减6个信号。
四分配衰减8个信号，不知道你是安装几个房间，如果每层都有电视的话，需要加放大器，放大器可以加在线路的中间。
加放大器还要注意信号怎么养，如果信号太低，放大器也没有什么作用有线电视分配器怎么安装？in接入户端F头插入光缆光缆同轴部分包出1厘米裸铜线插入分配器同样out接用户端即可最后用胶布缠好光缆与F头连接部分防止脱落和杂波介入使用F头，接好的线其芯线和外面的屏蔽线不能接触就行了。
1、加工成这样：套上F头，顺时针用力旋转：拧到露出铜芯，就好了：有线电视分配器接法自家购买的有线电视分配器是二分支器，接口有：一个IN口，一个OUT口和2个BR-10dB 口，但不知道这些接口分别有什么用途也不知道如何接线。
CATV系统放大器、分支器的几点实用经验
＿— Ｊ
Ｌ — ——————— 一 — ｎ
一
ｌ￣ ｏｏ ．ｌ －
放 太器 信 号 通 断 指 币 灯 连 接 意 图
管
年有 线 电视 网 雷 击损失 中分 支器 一项 的损失 就较
Ｆ 输 出 口中串接 一 只高压 电容 ． Ｍ 以保 护终 端设备 。
Ａ
Ｃ ＡＴＶ 主 干 线 上 使 用 后 取 得 了较 好 效 果 。 （ ）分 支 、分 配 器 ２
① 放 大器防 水性 能 的改进
以往 放大 器 的密封性 能虽 然看 似很 好 ，但在平
时的 维 护 和抢 修 中却 发 现 由于 进 水 而 造 成信 号短 路 、高低 频失 调等 故障 占线路 故障 的 ６ 以上 ｊ 经过 分析研 究 ．判定 造成放 大 器严 重进 水的罪 魁 祸首是 由于放 大 器 内部 变压 器等元 器 件发 热引起 的放 大器 内部压 强 与大气 压强 差 。一 般情 况 下 ，晴 天 时放大 器 内元 器件 发热 以及 阳光照 射 造成 放大器 内部气温 升高 、压 强降低 ；一 遇雨 天 ．外界气 压升 高、 而放 大器 内部气压 升 高较缓 慢 ， 雨水 “ ”进 使 压 了放大 器 内部 。针 对这 一情况 ．我 们 在干线 放大 器 底 部钻 了一个 ３ ｍ 的小 孔 ， ａ ｒ 使放 大 器 内部 压强 始 终 与大 气压强保 持 一致 ，有效 地解 决 了放大 器 的进 水 问题 自从 １ ９ ８年底 此 种 方法 在 我 市各 Ｃ ９ ＡＴＶ
主 干 线 使 用 以来 ．至 今 未 发 现 此 类 放 大 器 的 进 水 现 象 。 统 计 分 析 ， ９年 我 市 近 ４ ０ 里 Ｃ 据 １９ ９ ０ 公 ＡＴＶ 电 缆干线 的放 大器故 障 较 １９ ８年 减 少 近 ７ ， 由 此 ９ Ｏ
有线电视(catv)分支器、分配器、放大器区别及应用
特点
具有高可靠性、低损耗、 易于维护等特点，能够实 现多路光信号的分配和传 输。
光缆
定义
光缆是CATV系统中用于传输光信号的介质。
工作原理
光缆由多根光纤组成，每根光纤都可以传输光信号。通过光纤传输 可以实现长抗电磁干扰等特点，是CATV系统 中重要的传输介质。
同轴电缆
定义
同轴电缆是CATV系统中用于传输射频信号的介质。
工作原理
同轴电缆由内导体、绝缘层和外导体组成，内导体传输信号，外导 体起到屏蔽作用。通过同轴电缆传输可以实现高质量的射频信号传 输。
特点
具有抗电磁干扰能力强、传输距离远、信号损失小等特点，是CATV 系统中重要的传输介质。
THANK YOU
工作原理
02
光接收机接收到光纤传输的光信号后，将其转换为电信号，再
经过解调和解码还原为原始信号。
特点
03
具有高灵敏度、低噪声、宽带宽等特点，能够实现远距离传输。
光分路器
定义
光分路器是CATV系统中用 于将光信号分路传输的设 备。
工作原理
光分路器将输入的光信号 分成若干路输出，每路输 出信号的强度相等或不等。
定义
有线电视(CATV)分支器是一种用于将CATV信号分配给多个输出 端口的设备。
功能
分支器的主要功能是将CATV信号从主信号源分配到多个分支线路 ，以便将信号传输给多个用户。
分支器的种类与特点
定向分支器
定向分支器具有一个主输入端口和多个定向输出端口，每个输出端口都对应一个特定的输 出信号。它具有较高的信号传输质量和定向性，适用于信号传输要求较高的场合。
感谢聆听
功率分配器
功率分配器是一种将CATV信号等分或不等分分配给多个输出端口的设备。它具有多个输 入和输出端口，可以将信号平均分配给多个用户，适用于多用户共享同一信号源的场合。

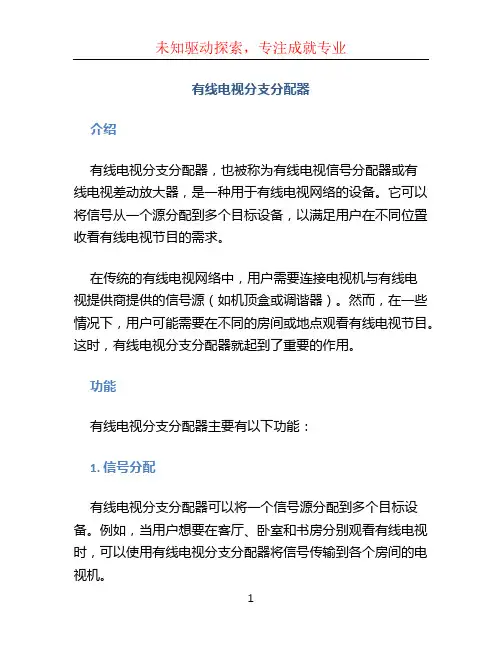

有线电视分支分配器
有线电视分支分配器介绍有线电视分支分配器，也被称为有线电视信号分配器或有线电视差动放大器，是一种用于有线电视网络的设备。
它可以将信号从一个源分配到多个目标设备，以满足用户在不同位置收看有线电视节目的需求。
在传统的有线电视网络中，用户需要连接电视机与有线电视提供商提供的信号源（如机顶盒或调谐器）。
然而，在一些情况下，用户可能需要在不同的房间或地点观看有线电视节目。
这时，有线电视分支分配器就起到了重要的作用。
功能有线电视分支分配器主要有以下功能：1. 信号分配有线电视分支分配器可以将一个信号源分配到多个目标设备。
例如，当用户想要在客厅、卧室和书房分别观看有线电视时，可以使用有线电视分支分配器将信号传输到各个房间的电视机。
2. 信号放大由于长距离传输会导致信号衰减，有些用户可能会遇到信号弱的问题。
有线电视分支分配器通常具有放大功能，可以增强信号强度，确保信号的稳定传输。
3. 降噪在信号传输过程中，信号可能会受到干扰或噪音的影响，导致图像质量下降。
有线电视分支分配器可以通过降噪功能减少信号中的干扰和噪音，提供更清晰、更稳定的图像和声音。
4. 多频道支持有些有线电视分支分配器支持多频道输入和输出，可以同时传输多个信号源。
这使得用户可以在不同的频道上选择观看不同的节目。
安装和使用有线电视分支分配器的安装和使用相对简单。
下面是一般的安装步骤：1.首先，确定好您的信号源和目标设备的位置。
根据需要，选择一个合适的有线电视分支分配器，并确保其具有足够的输入和输出端口。
2.将有线电视分支分配器的输入端口与信号源连接，通常使用一根同轴电缆进行连接。
3.将有线电视分支分配器的输出端口分别连接到各个目标设备，同样使用同轴电缆进行连接。
4.连接完成后，打开信号源和目标设备，检查信号传输是否正常。
如若有问题，可以尝试调整信号源、分支分配器和目标设备的设置，或者更换更高质量的电缆。
注意事项在安装和使用有线电视分支分配器时，有一些注意事项需要注意：1.使用质量较好的同轴电缆进行连接，以确保信号的传输质量。
有线电视基础知识
有线电视基础知识一、常用有线电视器材１、电缆型号：常用电缆75-5 75-7 75-9 75-12发泡：单护发泡、双护发泡.类型：发泡电缆、耦芯电缆、进口电缆特点：频率越高，损耗越多。
２、分支分配器⑴分支器分支器通常用于较高电平的馈电干线中,它能以较小的插入损耗从干线取出部分信号供给住宅楼或用户,有时也可用二分支干线提供信号电平,通过分支器的电视信号其中一小部分从分支端输出,大部分功率继续沿干线传输。
BR一分支符号：IN OUT(插入损耗)A：插入损耗：是信号从干线输入端到干线输出端之间的传输损耗，即输入信号电平(dB)与输出信号电平(dB)之差,用dB表示。
B：分支损耗：是信号从干线输入端到分支输出端之间的损耗，即干线输入端电平(dB)与分支端输出电平(dB)之差,用dB表示。
C：分支损耗与插入损耗之间的关系是：分支损耗大，则插入损耗小；分支损耗小，则插入损耗大。
例：108：3dB 208: 3.5dB112: 1dB 212: 2dB120: 0.5dB 220: 1dBD:分支口与插入损耗之间的关系是：分支口越多,插入损耗越大。
我们实际上设计中通常按照2DB来计插入损耗。
⑵分配器分配器是用来分配高频信号的部件，它的作用有两个：一是将一种信号功率平均分配给几路（通常是分为两路、三路、四路、六路）；二是可将两路、三路、四路和六路信号混合起来。
分配损耗：是指分配器输入端的输入电平Ui(dB)与输出电平Uo(dB)之差。
分支器和分配器的根本区别在于，分配器平均分配功率，而分支器是从电缆中取出一小部分功率提供给用户，而大部分功率继续向后面传输。
３、串接分支器（串接单元）串接分支器是将分支器和用户终端合成为统一体，具有分支器和系统输出口的功能，所以叫串接分支器，有的又叫串接单元。
４、用户盒用户终端是CATV分配系统与用户电视机相连的部件。
面板分为单输出孔和双输出孔（TV、FM），在双输出孔电路中要求TV和FM 输出间有一定的隔离度，以防止相互干扰。
有线电视系统的分配器与分支器
８０ Ｈ 等） ６Ｍ ｚ ， 分别测量一下分配器的分配损 失， 这样就可以判断它的工作频率范围了。
例如 ：一个二分配器在 ２０ ｚ ３ＭＨ 时分
个二分支器 ， 也装在标准规格 的塑料用
户终端盒 内， 一个分支器是用户 的共用天 线插座 ，另一个分支输出端也采用 Ｑ 型
有 线 电视 系统的分 配 器与分 支 器
端） 均接 ７ １ ５２电阻 ， 记录下此时场强仪 的
分支器有许 多类型 ， 根据分支端数 目 划分有一分支器、二分支器和 四分支器 ， 根据外部结构 又可分为分支器和 串联 单
元两类。在 同一类型 中， 可按不同的分支
耦合 损 失 来 区分 。分 支 器 的 符 号 如 图 一 ２
有 线 电视 系统的 分配 器与分 支器
４ ｌ
有 电视 素 骁 曲 配 器 与 王 器
党委 宣传 部 李新华
摘 ・ 要 分 配器 和 分 支器是 有 线 电视 系统 信 号 分 配 不可 缺 少 的设 备 ， 属 无 源 器件 ， 二 者 又是 均 但
不同的两种部件。本文着重介绍了有线电视 系统的分配器与分支器的作用、 类型以及工程测试方法。
（） ３ 工作频 率 范 围的测试
分配器工作频率范围的测试主要是检
查其高频特性 ， 具体方法是在 Ｕ Ｆ Ｈ 频段内 选 几 个 频 率 点 （ ４０ Ｈ 、０Ｍ ｚ 如 ７Ｍ ｚ ０ Ｈ 、 ６
端盒 内， 分支输 出端就是用户的共用天线
插座 ，输入 电缆和输 出电缆都用 Ｑ 型接
线卡 ； 另外一种为 串接二单元 ， 它本 身是
配 器 中 可 以通 过 较 低 电 压 的 ５ Ｈ ０ ｚ交 流
号发 生器 上 ，并 将电视信号发生器 调到 要测试的频率 ，可以在 Ｖ Ｆ频段 内选两 Ｈ
有线电视分支器与分配器的区别
有线电视分支器与分配器的区别有线电视分支器与分配器是电视信号处理领域常见的两种设备，它们在电视信号分配和传输过程中起到了关键作用。
虽然它们的功能有些相似，但在设计、用途和工作原理等方面存在一些差异。
首先，从设计上来说，有线电视分支器是将一个输入信号分成多个输出信号的设备。
它通常具有一个输入端和多个输出端口，可将信号分配给多个电视机或其他终端设备。
而分配器则相反，它将一个输入信号发送到多个输出端口，用于将信号传输给多个电视机或终端设备。
所以，这两种设备的设计目标是完全不同的。
其次，从用途上来说，有线电视分支器主要用于将一个信号源分配给多个接收端，以满足多个设备同时观看不同频道的需求。
例如家庭中有多个电视机，可以使用分支器将有限的信号源分发给这些电视机。
而分配器则用于将一个信号源广播到多个设备上，常见的应用场景是酒店、医院或会议室等需要提供相同电视信号的场所。
此外，有线电视分支器和分配器在工作原理上也有所不同。
分支器采用的是被动分配方式，即将输入信号通过分支器内部的电路进行简单的分割，使信号同时传输到各个输出端口上，无需额外的电源供给。
而分配器则采用的是主动分配方式，通过内置的电源和电路进行信号扩展和放大，以确保信号的质量和稳定性。
综上所述，有线电视分支器和分配器虽然在功能上都是用于信号的分配和传输，但从设计、用途和工作原理等方面存在一些差异。
分支器主要用于将一个信号分配给多个接收端，在设计上是被动的；而分配器则用于将一个信号广播到多个设备上，在设计上是主动的。
在实际应用中，根据具体需求选择合适的设备，可以更好地满足各类信号分配和传输的需求。
继续探讨有线电视分支器与分配器的区别，我们可以从以下几个方面来深入分析。
首先，我们可以看看它们的连接方式不同。
有线电视分支器通常采用一进多出的连接方式，即一个输入端口连接到电视信号源上，而多个输出端口则连接到各个电视机或终端设备上。
这样，一个单一的信号源就可以被多个终端设备接收。
有线电视分支器与分配器的区别
有线电视分支器与分配器的区别有线电视分支器与分配器是广泛应用于有线电视网络中的两种设备，它们都有助于将信号分配到不同的接收设备上，但其工作原理和功能有所不同。
首先，有线电视分支器是一种用于将输入信号分配到多个输出端口的设备。
它通常具有一个输入端口和多个输出端口，可以将来自有线电视信号源的信号分配到多个电视机或其他设备上。
分支器通过将输入信号分成多个较弱的输出信号，以确保每个接收设备都能接收到足够的信号强度。
这样，用户可以在不同的房间或区域观看相同或不同的电视频道。
分支器的输出端口通常具有固定的信号衰减，以确保信号在不同的输出端口之间保持均衡。
例如，如果一个有线电视分支器具有一个输入端口和四个输出端口，那么它可能会将输入信号分成四个相等的输出信号（每个输出信号强度的减少为1/4）。
这意味着每个输出端口可以连接一个电视机或其他设备，并从同一个信号源接收到相同的信号。
相比之下，有线电视分配器是一种用于将输入信号分配到多个输出设备上的设备。
与分支器不同，分配器可以从一个输入端口将信号传输到多个输出端口，从而实现多个接收设备同时观看相同的信号源。
分配器的输出端口没有进行信号衰减，可以提供与输入端口相同的信号强度。
综上所述，有线电视分支器和分配器在功能上有一定的差异。
分支器用于将信号分配到不同的接收设备上，可以提供多个输出端口，但输出信号强度会随着端口数量的增加而衰减。
分配器用于将信号分配到多个接收设备上，可以使多个设备同时观看相同的信号源，且输出端口信号强度与输入端口相同。
补充1：除了功能上的差异，有线电视分支器和分配器在工作原理上也有一些不同。
有线电视分支器采用一种被称为"分光器"的技术来实现信号的分配。
分光器中的电路会将输入信号分成多个相等的输出信号，并确保每个输出端口都有足够的信号强度。
然而，由于信号被分成不同的输出，每个输出信号的功率会相应减弱。
因此，在使用分支器时，我们需要根据连接的设备数量和距离来选择适当的型号和信号衰减。
有线电视分支器分配器放大器区别及应用
1.4分配器对信号进行同等的分配，在有线电视经常用到：2、3、4、5、6、7、8、9、 10、12、14、16分配器，分配器常规数为这些。如图12分配、16分配。
二、分支器 2.1 分支器TAP口又叫BR口，意思为分支，如果有将分支设备串联需要的时候，就要用 到分支器。它的形式与分配器类似。但它的输出只有一个OUT口其余为若干个BR口， OUT口的衰减很小，为分支器与分支器之间的连接接口。BR口的信号衰减较大，不可 再作为分支器串联的干路连接，一般直接连接到终端。 2.2分支器的端口标识为：IN、OUT、BR/TAP、BR/TAP这就是一分二的分支器；(如图 TU2-16MH)
四、干线放大器
4.1放大器：如果入户信号不强，分配给多个电视后，由于分配器会产生对信号衰减 的副作用，电视画面会出现较大的雪花。这时可以在分配器前加一个放大器，增强 信号增益，减少画质劣化。即使不使用分配器，也可以使用放大器放大信号。
4.2城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标
三、分配器与分支器区别
3.1分支/配器 区别： 分支器输出、输入的电平不相等，分配器输出、输入的电平完 全相等。
3.2分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视 的是BR输出口，而分配器是OUT输出口。 3.3分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的 OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号 衰减减小，配合干路放大器使整个线路中的信号均衡。
所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也
是看不出什么衰减的。你需要分四路，就选择四分配器。不要留富余，因为分配数量 与衰减量是成正比的。
有线电视技术
3、分配系统： 分配系统实际上是一个信号有线分配网络，由有源器件延长放大器、分配放大器和无源器件；如分配器、分支器、终端盒以及电缆等组成。 在分配系统中，分支、分配线路多采用星型呈放射状分布，其特点是行程短，放大器少，覆盖效率高，经济合理。 分配系统的一般方式：3－1、分配－分配方式： 定义： 如果电缆的长度相同，则各输出电平也相同。 这种分配方式的优点是信号损失小，缺点是当某一路出现空载时对其它几路信号的影响较大。3－2、分之方式（又称串接方式） 为了使各用户端的电平相等，靠近放大器的分支器选分支损耗大一点的，靠近终结电阻的分支器损耗要小一点的。3－3、分支－分配方式： 这是上述两种方式的组合。
3、微波： 微波传输适用于地形复杂（例如跨越河流和山脉等）、建筑物和街道的分布使得架设光缆困难的地区，这时可以采用微波传输技术实现电视广播覆盖。同时微波传输还具有投资少、建网时间短。便于维护等特点。 现在大多数有线电视系统采用光缆和同轴电缆混合传输（HFC）,其中光缆用于干线传输，一般是星形结构；电缆用于分配系统，一般是树形结构。还有的系统用微波和同轴电缆混合传输的，这时在前端输出端设有光发射机和微波发射机，在接收端设有光接收机和微波接收机。
线路延长放大器：用途：线路延长放大器用于补偿支线电缆的损耗，可以2～3级相连。楼洞放大器：用途：楼洞放大器用于线缆传输的最后一级放大器，在它的后面是无源 的分配网络。另外： 它们按传输的上限频率不同，又可分为330MHz、550MHz、750MHz等，还有一种用于全频道（1～56频道）系统（隔频传输）的干线放大器，其上限频率为860MHz，称为全频道放大器。 隔频传输的全频道放大器虽然工作频带宽，但其它性能和技术指标较差，仅适合用于短距离传输。 还有注意的地方是干线放大器的输出形式也不完全相同；它们大致有3钟。第一种：平坦输出型：指的是干线放大器的输入端加电缆全部均衡量的均衡器，在干线放大器的输出端各个频道输出电平相等。第二种：全倾斜型干线放大器：指的是放大器输入端各个频道电平虽然相等，但输出端电平随着频率的增高而增高。
有线电视放大器解析.
有线电视放大器的输入输出电平及信号调试有线电视放大器的输入输出电平及信号调试在有线电视传输网络中，信号电平不能太高，也不能太低。
它主要受两种因素制约，即载噪比限制了最低电平，放大器的非线性造成的交扰调制和互调限制了最高电平。
这两个因素的具体体现就是放大器的最小输入电平和最大输出电平。
下面我们就来进行具体分析。
1 放大器的最小输入电平有线电视信号在传输网络中传输时，由于电缆的损耗，电平将越来越低。
当电平低到某一限度时，就必须用放大器进行放大，使电平再提高。
因此传输网的干线上串接有多台干线放大器。
为了保证信号的载噪比，必须使各级放大器的输入电平不低于放大器的最小输入工作电平。
理论上传输网络干线的载噪比为：C/N= Si -10lgn-F-2.4 (式中C/N-干线载噪比，Si-放大器输入电平，n-放大器台数，F -噪声系数，2.4-基础热噪声)。
从上式可知，在C/N和F给定的条件下，所有放大器的输入电平Si要随着台数n的增加而增加，并且按10lgn的规律增加。
在要求的C/N值下，可以求得最小的输入电平Si= C/N+10lgn+F +2.4，考虑到环境温度对输入电平带来的变化，如高温下电缆损耗增大，使输入电平降低，Si就必须加余量ΔdBμV，在不使用ALC干线放大器时，余量最大不超过5dBμV。
如过大会使用户电平变化太大而影响指标，在使用ALC干线放大器时，余量可取3 dBμV。
例如：有10台放大器相串联，线段间损耗相等，且每台放大器的噪声系数为8dB。
按照设计要求，传输网干线的载噪比为46 dB，则放大器的最小输入电平Si应为Si≥46+10lg10+ 8+2.4=66.4(dBμv)，如考虑余量Δ=3dBμv,则Si≥69.4 dBμv；如为20台串联，则Si≥69.4 dBμv，同样的加余量，则Si≥7 2.4 dBμv。
由上例可知，传输距离越远，放大器台数越多，输入电平要求越高，这也是是限制放大器串接台数的一个重要因素。
有线电视分支分配器PPT课件
B、在特定频道，电场强度较弱，有重 影干扰，来波方向与其他频道电波方向不同的 情况下，用宽带和单频带天线组合方式。
C、在干扰严重和低电平的情况下，则使 用各频道专用天线。
•17
（2）天线放大器的作用 天线放大器的作用是提高接收天线的输出电平，以满足
•4
（2）电视频道划分 频道——中心频率和带宽 为保证图象细节的清晰度和色彩的层次性，电视频带
宽度为8MHz 电视频道分三个波段： 甚高频（VHF） 30—300MHz 特高频（UHF） 300—3000MHz 超高频（SHF） 3—30GHz
•5
我国电视广播使用的频率范围： VHF 48.5—223MHz 分12个电视频道
对于电视信号，场强常用分贝微伏dBμ或 dBμV来表示，规定1μV／m为0dBμV即dBμ。
•8
1．2．2 电视信号的传输
（一）电视天线 （1）天线分类： UHF天线： 全频道（13—68）、低频道（13—24）、中
频道（25—36）、高频道（37—68） VHF、UHF全频道共用天线：1—68频道
60+20=80dBμV 所 以 ， 电 视 机 用 户 端 信 号 电 平 为 ： 60dBμV— 80dBμV， 最佳范围：70dBμV（设计标准）
黑白电视：70±5dB 彩色电视：73±5dB
•35
弱场强区和电视信号阴影区接收电视信号用。 天线放大器宜采用专用频道放大器。只放大单一频道的
放大器称为专用频道放大器，能提高选择性，对抑制邻 频干扰有明显的效果。如果要接收几个频道的远距离电视 信号，常在CATV系统前端中采用单频道放大器。
天线放大器的输入电平一般为50—60dB，输出电平一 般为90dB，属于低电平放大器。
catv的组成
catv的组成
CATV（有线电视）系统通常由以下几个部分组成：
1. 前端系统：CATV 系统的核心部分，负责接收和处理电视信号。
前端系统包括卫星接收器、天线、调谐器、解码器、编码器等设备，用于接收卫星信号、地面电视信号或其他来源的信号，并将其转换为适合传输的格式。
2. 传输网络：用于将电视信号从前端系统传输到用户终端的网络。
传输网络可以是同轴电缆、光纤、无线电波或混合使用的方式。
它负责将信号分配到各个用户区域，并确保信号的质量和稳定性。
3. 分配系统：位于传输网络的末端，用于将信号分配给各个用户。
分配系统包括分支器、分配器、放大器等设备，用于将信号分配到各个用户的电视机或其他终端设备。
4. 用户终端：CATV 系统的最终用户接口，包括电视机、机顶盒、数字电视接收器等设备。
用户通过这些终端设备接收和观看电视节目。
5. 管理和控制系统：用于管理和监控整个 CATV 系统的运行。
管理和控制系统包括设备监控、用户管理、计费系统等，用于确保系统的正常运行、用户的授权和收费管理。
CATV 系统的组成部分可以根据不同的规模和需求进行调整和扩展。
它为用户提供了丰富的电视节目选择，并逐渐发展成为包括高清电视、互动服务、互联网接入等多种功能的多媒体平台。
分支器及分配器的区别
1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。
4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。
放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT 输出口。
6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。
7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口BR 口衰减是10DB OUT口衰减是2DB 也就是我们常说的插入损耗。
在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。
而对于某几级的分支器的分支输出口，则关系不大。
9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。
10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。
分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
主路的输出/输入口分别用OUT和IN 表示，支路的分支口用BR表示。
分支器及分配器的区别
1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。
4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。
放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。
5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT 输出口。
6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。
7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口BR 口衰减是10DB OUT口衰减是2DB 也就是我们常说的插入损耗。
在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。
而对于某几级的分支器的分支输出口，则关系不大。
9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。
10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。
分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。
分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。
主路的输出/输入口分别用OUT和IN 表示，支路的分支口用BR表示。
有线电视(CATV)分支器、分配器、放大器区别及应用
一、分配器
1.1普通家庭有多台电视，酒店、宾馆、学校、医院、企业、小区、广电网络等 电视场所，有电视用户的地方，都可以用这种。它可以将一路入户的有线信号 分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。各路输 出的信号对比输入信号会有一定的衰减，衰减也都相同。 1.2分配器的端口标识为：IN、OUT、OUT这就表示一分二的分配器；(如图SU24MH)
1.3分配器出来的信号都一样的，分配输出口为OUT，比如说SU3-6MH分配器, 就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的db数是6db，8分配衰 减11db；（如图）
1.4分配器对信号进行同等的分配，在有线电视经常用到：2、3、4、5、6、7、8、9、 10、12、14、16分配器，分配器常规数为这些。如图12分配、16分配。
4.2城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标 准，当您家中有多台电视机时，就要加装分配器，以保证多台电视机的收看。分配器 是有衰减的，但是它的衰减也是平均的，以三分配器为例，它的三个分配端口的衰减 量都是一样的6dB,而您现在使用的是分支器，它的各输出端的衰减是不一样的，OUT 端是主输出端，它的衰减叫插入损耗，仅仅只有1-2dB,而BR(branch)端是分支端，它的 衰减量叫分支衰减量，依型号不同在6-24dB,这也就是您接OUT清楚而接BR不行的原因。 所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也 是看不出什么衰减的。你需要分四路，就选择四分配器。不要留富余，因为分配数量 与衰减量是成正比的。 4.3干线放大器要采用增益较低的放大器，20～30dB增益的放大器通常作为“用户放 大器”，不宜作为干线放大器使用。目前一般采用24dB增益的放大器作为干线放大器。 4.4 放大器的输出电平和斜率，一般应当通过设计计算来确定。 如果没有条件搞设计，那么放大器的调试很简单啊！无论干线放大器还是用户放大 器，都可以调在它的“标称输出电平”（或附近）。干线放大器可设置斜率4dB左右； 用户放大器可设置输出斜率6至10dB，远距离分配时选高值。 放大器的“标称输出电平”等于“72+增益G”，因此，干线放大器的“标称输出电 平=96dB”，用户放大器的“标称输出电平=102dB”，就按这个电平调试好了。很简单 吧！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三、分配器与分支器区别 3.1分支/配器 区别： 分支器输出、输入的电平不相等，分配器输出、输入的电平完 全相等。 3.2分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视 的是BR输出口，而分配器是OUT输出口。 3.3分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的 OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号 衰减减小，配合干路放大器使整个线路中的信号均衡。 四、干线放大器 4.1放大器：如果入户信号不强，分配给多个电视后，由于分配器会产生对信号衰减 的副作用，电视画面会出现较大的雪花。这时可以在分配器前加一个放大器，增强 信号增益，减少画质劣化。即使不使用分配器，也可以使用放大器放大信号。
4.2城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标 准，当您家中有多台电视机时，就要加装分配器，以保证多台电视机的收看。分配器 是有衰减的，但是它的衰减也是平均的，以三分配器为例，它的三个分配端口的衰减 量都是一样的6dB,而您现在使用的是分支器，它的各输出端的衰减是不一样的，OUT 端是主输出端，它的衰减叫插入损耗，仅仅只有1-2dB,而BR(branch)端是分支端，它的 衰减量叫分支衰减量，依型号不同在6-24dB,这也就是您接OUT清楚而接BR不行的原因。 所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也 是看不出什么衰减的。你需要分四路，就选择四分配器。不要留富余，因为分配数量 与衰减量是成正比的。 4.3干线放大器要采用增益较低的放大器，20～30dB增益的放大器通常作为“用户放 大器”，不宜作为干线放大器使用。目前一般采用24dB增益的放大器作为干线放大器。 4.4 放大器的输出电平和斜率，一般应当通过设计计算来确定。 如果没有条件搞设计，那么放大器的调试很简单啊！无论干线放大器还是用户放大 器，都可以调在它的“标称输出电平”（或附近）。干线放大器可设置斜率4dB左右； 用户放大器可设置输出斜率6至10dB，远距离分配时选高值。 放大器的“标称输出电平”等于“72+增益G”，因此，干线放大器的“标称输出电 平=96dB”，用户放大器的“标称输出电平=102dB”，就按这个电平调试好了。很简单 吧！。
2.3分支器可以连续级接，而分配器则不能级接太多，因为分配器连级接衰减大，一般应 用于主干线分配上。如果楼层有10层，每层20间为例。从每个楼层一根75-7主干线到机房， 房间电视线集中到弱电间。那么从主机房N个放大器后接分配器分配主干线到楼层弱电间， 从弱电间接分配器平均分配到分支器上，终端级请用分支器。 2.4分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是 BR输出口，而分配器是OUT输出口。 2.5分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。 2.6分支器不一样，比如说TU3-18MH分支器 是一个进口（IN)4个出口,其中只有一个(OUT) 口，其余3个是BR（分支）口，BR口衰减是18db, OUT口衰减是2db，也就是我们常说的插 入损耗。在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的 原因造成重影，一般都要求加上阻抗匹配器。而对于某几级的分支器的分支输出口，则关 系不大。如下图分支器
有线电视（CATV）分支器、分配器、放大器区别及应用
一、分配器
1.1普通家庭有多台电视，酒店、宾馆、学校、医院、企业、小区、广电网络等 电视场所，有电视用户的地方，都可以用这种。它可以将一路入户的有线信号 分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。各路输 出的信号对比输入信号会有一定的衰减，衰减也都相同。 1.2分配器的端口标识为：IN、OUT、OUT这就表示一分二的分配器；(如图SU24MH)
1.3分配器出来的信号都一样的，分配输出口为OUT，比如说SU3-6MH分配器, 就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的db数是6db，8分配衰 减11db；（如图）
1.4分配器对信号进行同等的分配，在有线电视经常用到：2、3、4、5、6、7、8、9、 10、12、14、16分配器，分配器常规数为这些。如图12分配、16分配。
调试放大器时，更不能根据标明“输入电平”来决定“输出电平”。但是有个关键性的 工作必须事先做好：无论如何，都必须事先做好放大器间距的设计计算，保证到达“放 大器输入端口”的高端电平约等于76dB，就是说，下一只放大器该设在哪里，必须通过 计算决定，不能随便设。比方说，某放大器下有个输出口有92dB的信号（高端）可以送 给下级放大器，那么下级放大器的设置“距离=（92-76）/电缆百米衰减值”（单位：百 米）。 举个例子：一路信号有80dB通过二分配器204E，每个输出口衰减了4dB，成为2路76dB的 信号，同样80dB信号通过一分支器108，分支口输出衰减8dB，成为72dB，另一路主路 输出衰减2dB，成为78dB。如果通过一分支器112，分支口输出衰减12dB，成为68dB， 另一路主路输出衰减1dB，成为79据需要分得合适的电 平。 4.5另外在使用时分配器输出口必须阻抗匹配（不能悬空也不能短路）否则会产生反 射，干扰其他用户；分支器的主路输出也必须阻抗匹配，但是分支口可以开路或短路。 总结结论：分支器一般用在用户接入口，分配器一般用在分配网络。 下面图片是正常接法：
二、分支器 2.1 分支器TAP口又叫BR口，意思为分支，如果有将分支设备串联需要的时候，就要用 到分支器。它的形式与分配器类似。但它的输出只有一个OUT口其余为若干个BR口， OUT口的衰减很小，为分支器与分支器之间的连接接口。BR口的信号衰减较大，不可 再作为分支器串联的干路连接，一般直接连接到终端。 2.2分支器的端口标识为：IN、OUT、BR/TAP、BR/TAP这就是一分二的分支器；(如图 TU2-16MH)
