变电站直流系统及故障分析
直流系统常见故障及原因分析.ppt
1 直流电压消失 2 直流母线电压异常
_
6
直流母线电压异常的现象：
01 02
直流母线电压异常的原因：
母线电压过低的原因
直流负荷过大、蓄电池组欠 充电、直流电压调整不当；
母线电压过高的原因
直流负荷减少、蓄电池组过 充电、直流电压调整不当；
电压过低
造成断路器、保护及自动装置 动作不可靠现象。
直流母线电压 异常的危害
电压过高
使电气设备过热损坏或增加 保护、自动装置误动的可能。
直流电压消失和直流母线电 压异常在日常监视中 不容忽视！
直流系统常见异常现象及原因分析：
Contents
Contents
1 直流电压消失 2 直流母线电压异常 3 直流接地
_
11
直流接地的现象：
01 02
直流接地的危害：
当直流系统发生一点接地后，此时若 再有一点发生接地，就构成两点接地短路， 将造成保护、自动装置误动、拒动，或造 成电源熔断器熔断，使得保护及自动装置 失去电源。
L+
FU1
KA
K1 XB
5
6
1
2
3
4
YT
SA
L-
K1
FU2
QF
TQ
断路器保护跳闸回路：
L+
FU1
KA
K1 XB
5
6
YT
1
2
3
4
SA
L-
K1
FU2
QF
TQ
直流正极接地：
L+
FU1
A
KA
B
K1
K1 B
5
6
YT
1
变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的电气设备（如直流电源、直流配电柜等）与大地之间存在不良接触或接触不良造成的电流回路故障。
接地故障会导致直流回路电流异常增大，引起设备损坏、设备继电保护动作、直流电网负荷异常增大等一系列问题。
接地故障会引发环网危害，主要表现为以下几个方面：1. 直流回路电流异常增大：接地故障导致直流回路电流异常增大，可能超过设备额定电流，造成电气设备过载运行，甚至烧毁设备。
2. 设备损坏：接地故障会导致电气设备受到大电流冲击，可能引起设备损坏，影响设备正常运行。
3. 设备继电保护动作：接地故障会引起变电站直流系统继电保护动作，可能造成误动作或者错失应动，对电网的稳定运行造成严重影响。
针对接地故障及其环网危害，需要采取以下处理措施：1. 接地系统维护：定期对变电站的直流接地系统进行检查和维护，确保设备与大地的接触良好，避免因接触不良引起的接地故障。
2. 设备绝缘检测：定期对直流电气设备进行绝缘检测，及时发现并排除存在的隐患，防止接地故障的发生。
3. 设备继电保护调试：对直流系统的继电保护进行定期检查和调试，确保保护装置的准确可靠，以减少误动作和错失应动。
4. 故障排查及处理：一旦发生接地故障，需要及时排查故障原因并进行处理。
在处理过程中，需要确保工作人员的安全，采取必要的防护措施，避免进一步危害和事故的发生。
变电站直流系统接地故障及其环网危害对电网运行稳定性和设备安全性产生严重影响。
通过加强设备维护、绝缘检测、继电保护调试和故障排查处理等措施，可以有效预防和减少接地故障的发生，保障电网的正常运行。
变电站直流系统接地故障分析及对策ppt课件
接地危害
直流系统接地故障，不仅对设备不利，而且对整个电力系统 的安全构成威胁。
从以上分析看出，直流系统如果仅仅是一点接地，对二次回路不 会造成事故，如果有两点接地，就可能发生断路器误动或拒动。 就动作的实际情况看，当直流系统监测回路发出预告信号报警， 显示该系统接地，可以断定，直流系统的接地故障已经造成了断 路器可能发生误跳或拒跳的事故隐患，应立即排除。
省检无锡分部
正、负极各有一点接地
短路、保险熔断、 失去电源
直流各有一点接地，发生在A、E两点和F、 E两点时，即形成短路，使电源保险熔断。B 、E两点接地时，在保护或操作时，不但开 关拒跳，而且使电源保险熔断，同时还会烧 坏继电器接点。甚至发生更严重的故障。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
省检无锡分部
基础知识及相关规定
直流系统
“地”电 位
1、为控制、信号、继电保护、自动装置、电气闭锁回路 及事故照明等提供可靠的直流电源 2、为操作提供可靠的操作电源 3、直流系统的可靠与否，对变电站的安全运行起着至关 重要的作用，是变电站安全运行的保证。
1、直流系统的“地”是一个中性点的概念 2、变电站控制室及保护小室应独立敷设与主接地网紧密连 接的二次等电位接地网，在系统发生近区故障和雷击事故 时，以降低二次设备间电位差，减少对二次回路的干扰。
在调度同意下， 用试拉的方法寻 找接地回路，先 拉监控装置提示 的支路，接地不 能消失再拉其他 支路，并按照先 次要后重要的顺 序逐路进行。
试拉的同时检查接 地现象是否消失， 当拉开某一直流回 路时接地现象消失 ，说明故障点在该 回路。继续合上该 支路直流开关，汇 报调度及工区，安 排停电及故障处理 。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理变电站直流系统接地故障是一种比较常见的故障，如果不及时处理会对系统运行造成较大的影响。
本文将从故障原因、故障表现和处理措施三个方面对此类故障进行介绍。
一、故障原因直流系统接地故障的发生原因比较多，主要有以下几个方面：1.设备本身的缺陷：例如直流电源、直流配电柜等设备出现绝缘击穿或短路等故障，导致电流流经地线。
2.接地线或接地电缆接触不良或腐蚀：由于各种原因，接地线或接地电缆的连接处接触不良或腐蚀，使得地电阻升高，导致电流大量流经地线。
3.大气条件不良：如雷电、地电压浮动等天气因素也会导致接地电阻升高，导致直流系统接地故障的发生。
二、故障表现1.直流系统输出电压异常：输出电压波动大，甚至为零。
2.直流系统负载电流异常：负载电流波动大、幅值变小或为零。
3.变压器工作异常：可能出现响声、油温升高等现象。
4.直流电源过载保护动作。
5.其他设备异常：如信号设备、监测设备等出现异常现象。
三、处理措施当发现直流系统接地故障时，应及时采取措施进行处理，以保证系统的安全稳定运行。
具体处理措施如下：1.排查故障点：采用各种检测仪器和手段对直流系统各个环节进行排查，找出接地故障点。
2.清除接地故障点：对于接触不良或者腐蚀的接地线或电缆进行清洗或更换，对于设备本身的故障要进行维修或更换。
3.加强维护：加强直流系统的检修和维护工作，确保接地系统的完好。
4.提高防护等级：可以采用提高接地电阻等级、加装过电压保护器等方式提高直流系统接地安全性。
综上所述，直流系统接地故障的处理要及时、准确，排查故障中要注意细节，尽可能地找出故障点，同时要采取预防措施来避免类似故障的再次发生。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理变电站直流系统是电力系统中重要的一部分，其作用是将电网输送过来的交流电转换为直流电，以供直流设备使用。
然而，在变电站直流系统工作中，由于各种原因可能会出现接地故障，严重影响电网的稳定和可靠运行。
因此，对直流系统接地故障进行及时分析和处理是非常必要的。
一、直流系统接地故障原因1、设备或线路绝缘损坏：直流系统中的设备和线路的绝缘不良或损坏会导致电流经过接地，引起直流系统接地故障。
2、操作不当：直流系统的操作不当，例如接线错误、设备调试失误、操作人员操作不当等因素也会导致直流系统接地故障的发生。
3、雷击或环境因素：直流系统在运行过程中，遭遇雷击或因环境因素造成设备或线路绝缘降低，同样也会导致直流系统接地故障发生。
直流系统接地故障的表现主要有以下几种：1、直流系统出现故障告警：直流系统出现告警提示，例如过流告警、过压告警、失压告警等，可能是直流系统发生接地故障的前兆。
2、电压下降或突降：当直流系统出现接地故障时，电压下降或突降，影响设备正常工作。
3、漏电告警: 直流系统的直流回路出现接地故障，会导致直流电流过大，出现漏电告警现象。
4、设备过热：直流系统接地故障后，会产生大量的热量，导致设备过热，从而影响设备的正常运行。
在直流系统接地故障的处理中，应遵循以下原则：1、确保个人生命安全：在处理直流系统接地故障时，要优先考虑个人安全，采取有效措施防止电击伤害。
2、迅速排除故障：直流系统接地故障对电网的影响非常大，应及时排除故障，减小影响。
3、注意处理后设备的维护：在排除直流系统接地故障后，应及时对设备进行维护，避免再次出现故障。
1、检查设备和线路绝缘状况，并排除绝缘损坏的设备或线路。
2、正确操作直流系统，防止误操作和调试失误导致直流系统接地故障。
3、加强对环境因素的保护和防雷措施，避免雷击或环境因素对设备或线路的影响。
4、采用高精度的检测仪器检测直流系统内部的故障情况，及时发现故障，加以处理。

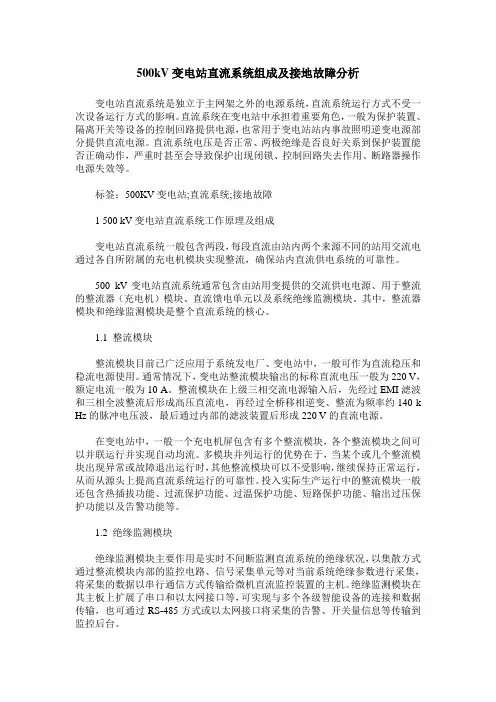

500kV变电站直流系统组成及接地故障分析
500kV变电站直流系统组成及接地故障分析变电站直流系统是独立于主网架之外的电源系统，直流系统运行方式不受一次设备运行方式的影响。
直流系统在变电站中承担着重要角色，一般为保护装置、隔离开关等设备的控制回路提供电源，也常用于变电站站内事故照明逆变电源部分提供直流电源。
直流系统电压是否正常、两极绝缘是否良好关系到保护装置能否正确动作，严重时甚至会导致保护出现闭锁、控制回路失去作用、断路器操作电源失效等。
标签：500KV变电站;直流系统;接地故障1 500 kV变电站直流系统工作原理及组成变电站直流系统一般包含两段，每段直流由站内两个来源不同的站用交流电通过各自所附属的充电机模块实现整流，确保站内直流供电系统的可靠性。
500 kV变电站直流系统通常包含由站用变提供的交流供电电源、用于整流的整流器（充电机）模块、直流馈电单元以及系统绝缘监测模块。
其中，整流器模块和绝缘监测模块是整个直流系统的核心。
1.1 整流模块整流模块目前已广泛应用于系统发电厂、变电站中，一般可作为直流稳压和稳流电源使用。
通常情况下，变电站整流模块输出的标称直流电压一般为220 V，额定电流一般为10 A。
整流模块在上级三相交流电源输入后，先经过EMI滤波和三相全波整流后形成高压直流电，再经过全桥移相逆变、整流为频率约140 k Hz的脉冲电压波，最后通过内部的滤波装置后形成220 V的直流电源。
在变电站中，一般一个充电机屏包含有多个整流模块，各个整流模块之间可以并联运行并实现自动均流。
多模块并列运行的优势在于，当某个或几个整流模块出现异常或故障退出运行时，其他整流模块可以不受影响，继续保持正常运行，从而从源头上提高直流系统运行的可靠性。
投入实际生产运行中的整流模块一般还包含热插拔功能、过流保护功能、过温保护功能、短路保护功能、输出过压保护功能以及告警功能等。
1.2 绝缘监测模块绝缘监测模块主要作用是实时不间断监测直流系统的绝缘状况，以集散方式通过整流模块内部的监控电路、信号采集单元等对当前系统绝缘参数进行采集，将采集的数据以串行通信方式传输给微机直流监控装置的主机。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理一、引言直流系统接地故障是变电站运行中常见的故障之一，一旦发生直流系统接地故障，不仅会影响变电站的安全稳定运行，还可能对电网造成严重影响。
对直流系统接地故障进行分析与处理具有重要意义。
二、直流系统接地故障的类型1. 单相接地故障单相接地故障是指直流系统中的一相导体发生接地故障。
这种故障一般在变电站运行中比较少见，但一旦发生，也会给变电站带来一定的影响。
双相接地故障是指直流系统中的两相导体同时发生接地故障。
这种情况下，直流系统的接地电流会增大，系统运行的稳定性会受到影响，需要及时处理。
直流系统接地故障的原因主要包括以下几个方面：- 设备故障：如直流设备绝缘老化、设备内部故障等；- 环境因素：如温度、湿度等环境因素导致设备绝缘受损；- 人为因素：如操作不当、维护不到位等；- 其他因素：如雷击、动物进入等。
2. 故障特征直流系统接地故障的特征主要包括：- 接地电流增大：当发生接地故障时，直流系统的接地电流会明显增大；- 系统电压波动：受到接地故障影响，直流系统的电压会出现波动，甚至可能导致系统的跳闸。
3. 故障位置针对直流系统接地故障的分析，需要找出故障位置，确定接地故障的具体导体。
这需要通过实际的检测和测试手段来确定。
一旦发现直流系统接地故障，首先需要进行隔离处理，将接地故障的部分隔离出来，防止故障继续影响系统运行。
进行故障隔离后，需要寻找故障原因，确定接地故障的发生原因，可以通过检测设备绝缘状况、环境检测等手段来确定故障原因。
3. 进行维修处理针对发现的故障原因，需要进行相应的维修处理，修复或更换受损的设备或导体，确保直流系统的正常运行。
4. 重新接地在故障处理完成后，需要重新接地并进行测试，确保直流系统接地故障已经得到有效处理，系统可以正常运行。
为了预防直流系统接地故障的发生，可以采取以下措施：- 加强设备绝缘检测和维护工作，定期对设备进行绝缘测试和维护保养；- 定期对直流系统的接地系统进行检查和测试，确保接地系统的良好运行；- 增强人员的安全意识，对操作和维护人员进行培训，提高其对设备的维护和操作技能。
变电站直流系统常见故障分析及查找处理
（上接第169页）摘要:直流系统是变电站一个重要的组成部分，其运行维护工作不当，会造成故障和事故，将给电力系统带来灾难性的后果，随着电力系统的不断发展，对直流系统运行过程中的质量可靠性要求越来越高。
本文主要介绍了在变电站直流系统运行维护过程中经常出现的几类故障情况进行了分析和处理，希望能为运行和维护人员提供帮助。
关键词:变电站直流系统故障分析查找处理0引言直流系统是变电站一个重要的组成部分，主要是由蓄电池、充电机、直流馈线柜等组成。
它的主要作用是：①在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；②在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1常见故障之一:高频开关电源故障1.1故障现象：所有充电模块屏幕无显示，指示灯都不亮原因分析：此现象说明高频开关电源的交流输入不正常或无交流电源输入。
查找故障点及处理：使用万用表在直流屏后的交流输入端子处进行测量，测量结果应为线电压U ab 、U bc 、U ca 和相电压U a 、U b 、U c 均在模块要求的正常工作电压范围内，此时判断站用变输出正常，然后根据图纸找到两路交流切换后进入模块前的交流电压母线处，使用万用表进行测量，测量电压不正确，则说明切换回路故障，需更换切换回路元件；如在直流屏交流输入端子处测量结果不在模块要求的正常工作电压范围内，则在交流屏后充电机交流输出处进行测量并与相邻输出空开的测量结果比较，如电压都不正常说明站用变工作异常，需通知相关人员处理，如只有充电机交流输出电源不正常说明交流输出空开损坏，更换空开即可。
3处测量点如下图所示：110kV 变电站直流系统原理图充电模块1KM充电机进线保险DK 电池开关充电模块2充电模块3充电模块4电池保险蓄电池交流电压切换后测量点JCQ1JK3JCQ2Ⅱ路交流进线开关JK4I 路交流进线开关I 路充电机电源380V交流站用变交流屏后测量点380VⅡ路充电机电源直流屏后测量点注：表示空气开关1.2故障现象：充电模块其中之一故障指示灯亮原因分析：这种情况一般是内部故障造成无电压输出，由于模块按照N+1冗余设计，一个模块退出，不影响系统正常运行。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。
同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。
直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。
近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。
因此，对直流系统运行维护进行分析研究，有很重要的实际意义。
关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。
如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。
通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。
1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元（含馈线状态监测单元）、绝缘监测（含接地选线）、硅降压回路（可选）、蓄电池电压巡检装置、电压电流测量表计等组成。
1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。
变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。
1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电，经过充电机（实质上是整流装置）转为220V或者110V直流电接入直流母线，蓄电池组与充电机输出并列接入直流母线，这样一方面充电机可以经直流母线给直流负荷供电，另一方面也可以对蓄电池组进行浮充。
变电站直流系统接地故障分析及对策
变电站直流系统接地故障分析及对策直流系统是电力系统中的重要组成部分，其稳定运行对电力供应具有重要意义。
而接地故障是直流系统中的一种常见故障，它会影响到设备的正常运行和人员的安全。
因此，对于变电站直流系统接地故障的分析和对策是非常必要的。
一、直流系统接地故障的原因分析1.设备方面：变电站中的直流电源、直流控制设备、电力电子装置等设备存在绝缘失效、设备老化、设备接地电阻增大等情况，导致设备发生接地故障。
2.电缆方面：直流系统中的电缆存在绝缘层老化、电缆终端连接等问题，导致电缆产生接地故障。
3.外界环境方面：如雷击、污秽等外界因素，会导致直流系统发生接地故障。
二、直流系统接地故障的影响1.产生电弧：直流系统如果发生接地故障，会产生电弧，造成设备、电缆等损坏。
2.电压异常：直流系统接地故障会导致电压异常，影响电力供应的稳定性。
3.安全隐患：直流系统接地故障会增加人员触电的风险，对人员的安全构成威胁。
三、直流系统接地故障的对策1.设备维护：定期检查和维护直流系统中的设备，提前发现和排除潜在故障，减少接地故障的发生。
2.保持接地电阻的合理范围：合理设置和保持设备的接地电阻，避免接地电阻过大或者过小造成的故障。
3.加强绝缘检测：定期对直流系统中的设备、电缆等进行绝缘检测，及时发现绝缘老化等问题，避免故障的发生。
4.加强防雷措施：增加直流系统的防雷装置，减少雷击对系统的损害。
5.增设监测装置：对直流系统进行实时监测，及时发现接地故障，并采取措施进行修复，保证系统的稳定运行。
综上所述，对于变电站直流系统接地故障的分析和对策，应该注重设备的维护和检修，保持接地电阻合理范围，加强绝缘检测和防雷措施，增设监测装置等。
只有通过科学的管理和有效的措施，才能减少直流系统接地故障的发生，确保电力供应的可靠性和人员的安全。
变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障及环网危害分析处理一、引言直流系统在现代变电站中扮演着重要的角色，它具有输电效率高、设备体积小、成本低等优点，因此在高压、超高压输电线路中得到了广泛的应用。
直流系统接地故障是直流输电系统中常见的一种故障类型。
当直流系统发生接地故障时，可能产生严重的环网危害。
及时发现、处理和分析直流系统接地故障，对电网的安全和稳定运行具有重要意义。
二、直流系统接地故障的类型直流系统接地故障主要包括以下几种类型：1. 单极接地故障：即直流输电线路中一极对地短路，一般情况下采用两极串联直流输电，对系统的稳定性和运行造成不利影响。
2. 双极或多极接地故障：即直流输电线路中多极对地短路，会导致系统的运行状态恶化，可能引发更严重的故障。
3. 直流系统接地电压异常：直流系统的接地电压异常也会对系统运行产生影响，可能造成设备的过压、过流等问题。
三、直流系统接地故障的危害1. 对系统设备的损坏：直流系统的接地故障可能导致系统设备的过流、过压等问题，严重时会导致设备的损坏，影响变电站的正常运行。
2. 对电网稳定性的影响：直流系统接地故障可能导致系统的电压、频率等参数异常，影响电网的稳定性，甚至引发电网的崩溃。
3. 对电网安全的威胁：直流系统接地故障可能导致系统设备的破坏，会对电网的安全产生威胁，甚至引发事故。
四、直流系统接地故障的处理方法1. 及时检测和定位：对于直流系统的接地故障，首先要做到及时检测和定位，可以通过检测系统的接地电压、电流等参数，结合在线监测系统，找出故障的位置。
2. 故障区隔和隔离：一旦发现直流系统接地故障，应立即进行故障区隔和隔离，防止故障扩大，影响电网的正常运行。
3. 快速修复：一旦确定了故障的位置，应立即动手修复，恢复系统的正常运行，避免对电网造成更大的影响。
4. 故障分析与处理：及时对故障进行深入分析，并且制定相应的处理方案，避免类似故障再次发生。
六、直流系统接地故障的环网危害分析与处理1. 对电网稳定性的分析与改进：针对直流系统接地故障可能对电网稳定性造成的影响，应进行深入分析，并采取相应的改进措施，提高电网的稳定性。
变电站直流系统接地故障分析及处理措施
-发输变电-变电站直流系统接地故障分析及处理措施常惜阳(国网宁夏电力有限公司检修公司,750011,宁夏银川)1问题的提出随着智能电网的飞速发展，大型变电站的数量不断增加，变电站的稳定运行对保证国民经济的发展具有重要意义。
作为站内重要的电源系统，直流系统由蓄电池组、充电设备、绝缘监测装置、开关设备、调压装置等设备构成⑴。
蓄电池组是将多个蓄电池连接在一起,直流系统电压越高，串联个数越多；输出电流越高，蓄电池并联个数越多。
充电设备不仅能够弥补蓄电池组的功率损耗，而且可保证恒定电压、电流输出。
蓄电池组主要采用均衡充电方式和浮充电方式进行充电。
直流系统典型接线设计方式，可分为一电一充、一电两充、两电两充、两电三充。
在变电站内，各种继电保护、测控等装置需要稳定可靠的直流电源，以保证在交流电源中断时仍能够正常运行。
变电站发生直流系统接地故障时，将对电网造成重大影响，必须及时定位与消除故障。
2直流系统接地故障类型及成因2.1故障类型依据直流系统接地性质、接地形式及发生的原因等，可将直流系统接地故障划分为以下三类叫(1)电阻性接地。
依据接地点的个数,又可分为单点接地、多点接地。
平衡电阻接地属于多点接地的范畴，现象为蓄电池正负极同时接地且接地电阻大小相近。
(2)有源接地。
有源接地又可分为交一直流串电接地、直一直流串电接地。
交一直流串电接地是指交流窜入直流系统。
直一直流串电接地是指多套或两套直流供电设备通过接地点形成通路的现象。
'U'U'l(2020-12)(3)多分支接地。
在变电站进行扩建、技改等项目时，易发生不同设备之间因接线不当而引入多个电源点，进而发生接地故障的现象，称之为多分支接地。
2.2故障成因变电站直流系统具有供电负荷较大、电缆构成复杂、分布广泛等特点，且易受到自然环境、人为等外部因素的影响。
另外，在二次回路中，可能存在环网供电和寄生回路。
这些因素均可导致直流接地故障的发生，具体由以下几类构成。
变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障及环网危害分析处理变电站直流系统接地故障是指变电站直流系统中的正、负极短路于地，导致系统接地电阻异常下降的故障。
接地故障会对变电站电力系统造成严重的危害，其主要表现如下：1. 对设备的损害：接地故障会导致直流系统内的设备电流过大，长时间运行时会使设备温度过高，从而降低设备寿命甚至引起设备烧损、短路等故障。
2. 对系统的稳定性造成影响：接地故障会导致直流系统中的电流通过地线回路短路，从而破坏系统的正常运行，影响系统的稳定性。
特别是当接地故障导致变电站的直流系统无法正常运行时，会导致系统失去电源供应，造成系统的瘫痪。
3. 对环境的危害：直流系统接地故障会导致大量电流通过设备导体和地线回路，在电流通过的过程中会伴随着较大的电压降，从而导致电弧、火花等火灾隐患，不仅对设备造成危害，还可能引发火灾、爆炸等严重事故，对环境造成严重破坏。
为了及时处理变电站直流系统接地故障并减少其对环境造成的危害，可以采取以下措施：1. 及时切除故障点：发生接地故障后，应通过断路器或接触器切除故障点，阻止电流继续通过地线流动，从而减少对设备和环境的损害。
2. 进行绝缘检测：切除故障点后，应对直流系统进行绝缘检测，确保系统其他部位没有发生额外的接地故障，并做好相应的绝缘处理。
3. 修复或更换设备：对于受损的设备，应尽快进行修复或更换，确保设备的正常运行。
4. 安全排除余电：针对接地故障可能造成的高电压，应及时采取措施进行安全排除，防止电弧、火花等引发火灾。
变电站直流系统接地故障是一种严重的故障，不仅会对设备造成损害，还可能引发火灾、爆炸等严重事故。
在发生接地故障时，应立即切除故障点，进行绝缘检测和修复或更换设备，同时安全排除余电，以减少其对环境的危害。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理一、引言变电站作为电力系统中的重要组成部分，起着电能互换和输送的作用。
而直流系统在变电站中所起的作用尤为重要，它不仅可以提高输电效率和稳定性，还可以实现不同电气设备之间的互联互通。
直流系统在使用过程中可能会出现各种故障，其中接地故障是较为常见的一种，对变电站的安全稳定运行产生较大影响。
对变电站直流系统接地故障的分析与处理具有重要的意义。
二、直流系统接地故障的表现在变电站直流系统中，接地故障主要表现为以下几种情况：1. 直流系统运行异常当直流系统出现接地故障时，可能导致直流系统运行异常，如输出功率减小、直流系统失效等。
这些异常情况会直接影响变电站的正常运行和电能传输。
2. 设备损坏直流系统接地故障还可能导致设备损坏，例如变流器、整流器等设备因接地故障造成损坏，从而影响变电站的正常运行。
3. 安全隐患接地故障也会带来安全隐患，特别是在高压直流系统中，接地故障会造成设备损坏、人身伤害甚至火灾等严重后果。
三、直流系统接地故障的分析方法当变电站直流系统发生接地故障时，需要采取相应的分析方法来确定故障原因并进行处理。
一般来说，直流系统接地故障的分析方法主要包括以下几个方面：1. 巡视检查通过对变电站直流系统的巡视检查，可以及时发现接地故障的存在。
主要包括对设备外部是否有漏电现象、接地电阻是否正常等方面的检查。
2. 测试检测利用专业的测试设备对直流系统进行测试检测，包括接地电阻的测试、绝缘测试等，来确定接地故障的具体位置和原因。
3. 故障分析通过对接地故障的具体情况进行分析，包括故障发生的可能原因、故障类型等方面的分析，来确定接地故障的性质和严重程度。
总结：变电站直流系统接地故障是需要引起足够重视的问题，需要采取相应的分析和处理方法，加强预防措施，以确保变电站的安全运行。
希望通过本文的介绍，能够增加对变电站直流系统接地故障的认识，为相关人员的工作提供一定的参考和帮助。
变电站直流系统接地故障分析与处理
变电站直流系统接地故障分析与处理
直流系统接地故障是变电站故障中一种比较常见的故障类型。
如果不及时处理，会对
变电站的运行带来一定的影响甚至带来较大的安全隐患。
本文将对变电站直流系统接地故
障的原因、检测方法、处理方法进行探讨。
一、直流系统接地故障的原因
直流系统接地故障的原因可能有很多，以下是常见的几种原因：
1.设备老化：变电站的一些设备比如接地开关等可能会存在老化问题，这些老化问题
可能会导致设备接地不良，从而引发接地故障。
2.设备维护不当：变电站的一些设备如果没有按照规定进行维护可能会引发接地故障，例如维护不当可能会导致接地导线松动等问题。
3.雷击：雷击是直接的原因之一，当变电站受到雷击时可能会引发接地故障。
4.其他因素：例如误操作、设备安装问题等原因也可能带来接地故障。
检查直流系统接地故障需要进行以下几个步骤：
1.确定接地设备的位置：需要确定接地开关和接地电阻等接地设备的位置。
2.进行接地测试：使用专门的接地测试仪器对接地设备进行测试，测试是否存在接地
不良的情况。
3.检查设备维护情况：检查变电站的设备是否经过规定的维护，是否存在维护不当的
情况。
4.检查设备老化情况：检查变电站的设备老化情况，判断设备是否需要更换或进行维修。
处理直流系统接地故障需要针对故障的具体原因进行相应的处理措施：
1.设备老化问题处理：如果接地设备存在老化问题，需要及时更换或进行维修。
3.雷击问题处理：当发生雷击时，需要进行保护现场，确保人员安全，并尽快排除雷
击问题。
4.其他因素问题处理：处理其他因素引发的接地故障需要具体情况具体分析。
变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障及环网危害分析处理引言随着电力系统的不断发展，直流输电系统在现代电力系统中占据着越来越重要的地位。
变电站直流系统作为直流输电系统的重要组成部分，起着重要的作用。
直流系统接地故障及其环网危害问题一直是电力系统运行中的一大难题。
接下来，本文将对变电站直流系统接地故障及其环网危害进行分析，并提出相应的处理措施。
一、变电站直流系统的接地故障分析1.1 接地故障的概念及分类变电站直流系统接地故障是指直流系统中出现电气设备对地绝缘的失效，导致设备对地短路或漏电现象。
接地故障可分为单相接地故障、双相接地故障和三相接地故障。
在实际运行中，变电站直流系统接地故障属于比较常见的故障类型。
1.2 接地故障的成因接地故障的成因主要包括设备绝缘老化、操作失误、外界环境因素等多种因素。
在变电站直流系统中，由于设备长期运行后绝缘老化、尘埃积聚以及操作人员的疏忽等原因会导致接地故障的发生。
1.3 接地故障对系统的影响接地故障对系统造成的影响主要包括直流系统运行中断、设备故障、供电中断、环网暴跳等。
一旦接地故障发生，将直接影响到直流系统的正常运行，甚至对整个电力系统造成不良影响。
1.4 接地故障的诊断方法在变电站直流系统中，诊断接地故障可以采用接地保护器、在线监测设备等技术手段。
通过这些手段可以及时准确地发现并定位接地故障，为后续的处理提供依据。
二、环网危害分析及处理2.1 环网危害的概念环网危害是指当变电站直流系统接地故障发生时，由于设备对地绝缘失效，可能导致直流系统与交流系统之间产生接地故障的故障电流，从而对交流系统产生不良的影响。
2.2 环网危害的形式环网危害的形式主要包括对交流系统的过电压、过流、过度暴跳等影响。
这些影响将严重影响交流系统的安全稳定运行。
2.3 环网危害的预防与处理为了预防和处理环网危害，可以采用增加设备绝缘强度、设置专门的环网处理装置、加强对接地故障的监测等手段。
通过这些措施可以有效的预防和处理环网危害问题。
变电站直流电源系统运行现状分析
变电站直流电源系统运行现状分析变电站直流电源系统是变电站的重要组成部分，其稳定运行对于保证变电站正常运行起着关键作用。
本文通过分析变电站直流电源系统的运行现状，针对存在的问题提出相关的改进措施。
一、现状分析1. 设备老化问题：由于变电站直流电源系统是长时间运行的，设备容易发生老化，例如电源整流变压器、整流模块等。
老化的设备会导致直流电源的输出电压波动、电流不稳定等问题。
3. 系统调整不及时：当变电站负荷发生变化时，直流电源系统需要进行相应调整，以维持输出的稳定性。
但是当前的直流电源系统在调整上存在不及时的问题，导致负荷变化时，系统无法及时调整输出，从而影响变电站的正常运行。
4. 安全性问题：直流电源系统是供电变电站的关键设备，其安全性至关重要。
但是目前直流电源系统存在一些潜在的安全隐患，例如设备的维护保养不及时、相关设备的防护措施不到位等，容易导致人员伤害和设备损坏。
二、改进措施1. 设备维护保养：定期对直流电源系统的设备进行维护保养，及时更换老化设备，确保设备的正常运行。
加强设备的日常巡检工作，及时发现潜在的故障隐患，采取相应的修复措施，避免故障的发生。
2. 故障排查机制：建立完善的故障排查机制，包括故障报修、故障分析、故障修复等环节。
通过对故障的及时排查和修复，避免因故障而导致的系统停电和设备损坏，确保直流电源系统的正常运行。
3. 系统调整优化：对直流电源系统进行调整优化，确保其能够适应负荷变化。
通过引入自动化调整装置，监测负荷变化，实现对系统的自动调整，提高系统的响应速度和稳定性。
4. 安全管理加强：建立健全的安全管理制度，对直流电源系统进行安全管理。
定期进行安全隐患排查，修复潜在的安全隐患。
加强设备的防护措施，确保设备运行过程中的安全。
三、结论通过对变电站直流电源系统的运行现状进行分析，可以看出当前系统存在设备老化、故障频发、系统调整不及时、安全性问题等问题。
为解决这些问题，可以采取设备维护保养、故障排查机制、系统调整优化和安全管理加强等改进措施。
变电站直流系统运行维护及故障处理
变电站直流系统运行维护及故障处理一、前言变电站直流系统是指用于输电线路的电源系统，其主要作用是稳定输电线路的电压和电流，并提供必要的保护和控制功能。
在变电站中，直流系统通常包括直流发电机组、直流电容器和直流电动机等设备，它们的正常运行和维护对整个输电系统的稳定和可靠运行至关重要。
本文将重点介绍变电站直流系统的运行维护及故障处理方法。
二、直流系统的运行维护1. 定期巡检和保养在变电站直流系统的日常运行中，定期的巡检和保养是至关重要的。
巡检主要包括对直流设备的运行状态、连接情况和温度等进行检查，确保设备正常运行。
保养工作则包括清洁设备表面和连接部位、检查设备的绝缘状态等。
定期的巡检和保养可以有效延长设备的使用寿命，减少故障的发生。
2. 温度监测和控制直流设备在运行过程中会产生一定的热量，高温会影响设备的正常运行并增加故障的风险。
对直流设备的温度进行监测和控制是很重要的。
通过安装温度传感器，变电站可以实时监测设备的温度，及时采取措施降低温度，确保设备的安全运行。
3. 备件管理在直流系统的运行维护中，备件管理也至关重要。
变电站应该根据设备的使用情况和特点，合理备用一定数量的常用备件，确保在设备发生故障时能够及时更换，减少停机时间。
4. 系统运行记录和分析变电站应该建立健全的直流系统运行记录和故障分析档案，及时记录和分析直流设备的运行情况和故障信息。
这样可以为今后的运行维护工作提供重要参考，及时发现设备的潜在问题并做好预防措施。
5. 培训和技术转移对变电站的运行维护人员进行培训和技术转移是十分必要的。
直流系统的运行维护需要一定的专业知识和技术，只有具备足够的知识和技能，才能保证直流设备的正常运行。
三、直流系统故障处理1. 故障诊断和定位变电站直流系统的故障处理首先需要进行故障诊断和定位。
在出现故障时，运行维护人员需要迅速对故障进行分析和判断，找出故障原因并准确地进行定位。
2. 故障隔离和恢复当故障发生时，变电站需要迅速隔离故障设备，确保故障不会扩大影响到其它设备的正常运行。
变电站直流系统接地故障及环网危害分析处理
变电站直流系统接地故障及环网危害分析处理变电站的直流系统是变电站的重要组成部分，是保证变压器运行的关键性设备。
然而，直流系统在运行过程中很容易发生接地故障，给整个电网带来严重的环网危害。
因此，对变电站直流系统的接地故障及环网危害进行分析处理是非常重要的。
1、设备制造和施工过程中的缺陷直流系统在制造和施工过程中可能存在一些缺陷，这些缺陷很容易导致接地故障的发生。
比如直流电缆的绝缘损伤、电缆接头的接触不良、电缆屏蔽层接地不良等。
2、设备运行过程中的老化和损坏直流系统在运行过程中，由于长期使用和环境因素等原因，设备会出现老化和损坏的情况，这也是导致接地故障发生的原因之一。
3、直流系统故障导致接地故障当直流系统内出现故障时，会导致直流系统伏安变化，增加了接地故障的可能性。
接地故障会导致整个直流系统变得不稳定，严重的甚至会影响到整个电网的运行。
具体危害如下：1、直流设备的损坏在发生接地故障的情况下，直流设备的电势会发生变化，会使得设备的电气性能出现问题，导致设备的损坏。
2、影响直流系统的保护措施当直流系统中出现接地故障时，保护措施会因为故障的存在而无法正常工作，可能会导致其他设备的故障。
3、影响整个电网的稳定运行1、预防接地故障的发生预防接地故障的发生是最好的方法，可以从设备的制造和运行方面入手，注意其绝缘和接线质量，及时检查维护，降低出现故障的概率。
2、采取有效的维修措施一旦发生接地故障，需要迅速采取维修措施，避免故障扩大。
对于故障设备，需要及时更换或修复，使得直流系统恢复正常。
3、加强设备保护措施直流系统中的保护措施应该加强，以尽可能地避免故障的发生。
在设计上应采取多重保护的方法，避免由于一种保护因素的失效而导致故障。
总之，变电站直流系统接地故障及环网危害分析处理需要综合考虑各种因素，采取有效的措施进行预防和维修处理，确保电网的稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站直流系统及接地故障分析
国家广电总局2022台周恒虎
摘要：本文通过介绍直流系统的工作原理，详细阐述了它的维护方法，并通过“直流接地”这一故障实例，分析了直流系统在实际运行中出现该故障的处理措施。
关键字：直流系统绝缘监察故障分析接地维护
1、概述
变电站内的直流系统是一个独立的操作电源，直流系统为变电站内的控制系统、继电保护、信号装置、自动装置提供电源；即使是所用变全部失压后，它仍能为断路器合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源，为二次系统的正常运行提供动力，其重要性就可向而知了，但是很多人都只对变电站的保护回路及控制回路等比较重视，而对为继电保护回路提供能量的直流系统的重要性就忽视了，平时维护一般只是进行一些简单的蓄电池电压测试和绝缘监视等，这就使直流系统往往运行在不可控的状态，这是相当危险的。
下面简单谈一下直流系统的基本情况，以及在运行过程中的一些维护心得。
2、直流系统的组成
组成变电站内的直流系统一般由蓄电池、充电装置、直流回路、直流负荷四大部分组成。
它的工作电压一般为220VDC或110VDC。
蓄电池目前用的比较多的是GCF型防酸隔爆式铅酸蓄电池和GFM（SP）型阀控式铅酸蓄电池，我站采用的是后者SP—100这一系列的；充电装置主要是通过硅整流达到充电和浮充电目的；直流回路中主要包括熔断器、断路器、绝缘监察装置；直流负载主要是在电力系统二次回路中起控制和保护的元器件。
3、直流系统接地故障分析
3.1.直流接地形式
按引起接地的原因，主要有以下几种形式：
（1）由下雨天气引起的接地。
（2）由小动物破坏引起的接地。
（3）由挤压磨损引起的接地。
（4）接线松动脱落引起接地。
（5）误接线引起接地。
3.2直流系统在实际运行中的危害
直流系统是绝缘系统，正常时，正、负极对地绝缘电阻相等，正、负极对地电压平衡。
发生一点接地时，正、负极对地电压发生变化，接地极对地电压降低，非接地极电压升高，在接地发生和恢复的瞬间，经远距离、长电缆起动中间继电器跳闸的回路可能因其较大的分布电容造成中间继电器误动跳闸，除此之外，对全站保护、监控、通讯装置的运行并没有影响。
但是，存在一点接地的直流系统，供电可靠性大大降低，因为在接地点未消除时再发生第二点接地，极易引起直流短路和开关误动、拒动，所以直流一点接地时，设备虽可以继续运行，但接地点必须尽快查到，立即消除或隔离。
下面用在我站二次系统图中截取出来的一部分来分析直流系统两点接地的危害性，如图所示。
直流系统的两点接地故障分析
（1）如果直流系统同时发生在A、B两点时，断路器控制开关SA的7、8触电、
1QF常开节点被短接，跳闸线圈Y A2动作，使跳闸回路接通，而此时，一次系统并没有发生故障，所以这样就产生了误动作。
（2）当直流接地点同时发生在B、D两点时，跳闸线圈被短接，此时，若一次系统发生故障，保护动作，却不能使断路器跳闸，将造成断路器拒动。
（3）当接地点发生在A、D两点时，会引起1FU或者2FU熔断，同时也有烧坏继电器的可能。
3.3接地点查找方法
直流回路故障点的查找，相对有效的方法是拉路试探法。
即分别对每路空气开关或熔断器拉闸停电，若停电后直流接地现象消失，说明接地点位于本空气开关控制的下级回路中；若现象继续存在，说明下级回路没有接地。
拉路试探法，我们也不能漫无目的的进行，直流系统中的空气开关或熔断器是分层分级配置的，一般由直流屏总路空气开关、各设备分路空气开关串联而成，两级空气开关将直流回路分成了三段。
三段回路分别是直流母线及其引出线回路、总路空开馈出的电缆和桥接母线回路、分路空开馈出的保护、控制、监视、储能回路。
其中，第三段回路数量最多、接线最复杂、接地几率最高，几乎所有的直流接地都出现在这一段。
所以，要想尽快找到接地点所属空开，接地的确切位置和确切原因，就必须对三段回路的构成、作用和现场具体位置十分熟悉，所以查找直流接地的第一步就是熟悉现场直流系统接线。
只有熟悉了接线，心中有了数，才能在拉路寻找时不漏拉、不错拉、不重复拉。
4、故障实例
4.1事故情况
2007年11月21日12时15分，我台直流直流屏发生“直流接地”报警信号，“轻故障”指示灯亮，值班人员立即按下“消音”按钮，“轻故障”指示灯没有消失，于是，立即组织力量进行故障抢修。
（我台直流屏的电源监视装置并不能显示出大体的故障位置）
4.2故障分析及处理
直流系统发生故障，本应是按照“先次要、后主要、先室外、后室内”的原则，然后再用拉路试探法进行处理，但是当时全台负荷近8000kW，如果这样处理一是时间长，
二是风险也比较大。
我们在确认室外直流设备无任何异常情况后（当时大风天气），将故障范围锁定在室内，考虑到，当时我台正在进行电力自动化改造，在故障发生时，正在对1#变压器出线柜3501、母联柜3550以及母联隔离35502三面高压柜放置电源线工作，我们对这三面高压柜进行了重点排查，12时40分，我们打开高压开关柜内部的低压电缆走向槽，发现在35502柜内的一条直流电缆WAS（事故音响信号小母线）绝缘层损坏，碰到了高压柜的柜体上，将该电缆移开，故障现象消失。
随即将整条电缆的绝缘层小心剥开，将故障电缆单独处理，再将其整体恢复，从事故发生到处理结束，整个过程用时45分钟。
4.3防范及改进措施
（1）严格遵守电气运行规程中相关规定，在安全员的监护下进行故障查找，避免由于人为原因，在查找的过程中由“一点接地”演变成“两点接地”，将故障扩大。
（2）做好设备的维护保养工作，定期清扫以及紧固端子排上的螺丝，及时发现设备隐患，并予以改进，杜绝因失检而造成不必要的损失；
（3）严防小动物对电缆的破坏以及加强室外直流负载的密封性能，防止出现短路、短路、接地等故障，确保设备正常可靠运行。
（4）加快技术改进，装设有足够灵敏度的绝缘监察装置。
（5）加大提高事故处理能力的培训力度，做到“举一反三”。
5.结束语
直流系统的故障当然不仅仅限于“系统接地”这一故障，还有蓄电池故障、整流器故障、监控装置故障、过负荷等等多种现象发生。
同样也只有在实际工作中不断发现问题、解决问题，加快技术更新和设备改造，我们的维护力量才能加强。
但应该说直流系统相对于继电保护是比较简单的，只要我们从上到下重视它，认真学习和执行电力系统关于直流系统的规程规定，是完全可以做到安全运行的。
