高压真空断路器的作用与图片
《高压真空断路器》课件
每日记录
对断路器的运行状态、操 作过程和结果进行详细记 录，以便及时发现异常情 况。
定期保养
定期清洁
定期对断路器表面进行清 洁，去除污垢和灰尘，保 持设备整洁。
定期紧固
定期检查并紧固断路器上 的所有紧固件，确保其牢 固可靠。
定期润滑
对断路器的活动部位进行 润滑，以减少磨损和卡涩 现象。
常见故障及排除方法
02
高压真空断路器能够快速切断或 闭合电路，实现对工业设备的远 程控制和自动化操作，提高生产 效率和设备可靠性。
家庭用电保护中的应用
在家庭用电中，高压真空断路器主要用于保护家庭电路和电器设备。
高压真空断路器能够实时监测家庭电路中的电流和电压，当发生过载、短路或漏 电等故障时，能够快速切断电流，保护家庭电路和电器设备免受损坏，保障家庭 用电安全。
不适合频繁操作
由于真空断路器的机械结构较 为复杂，频繁操作可能会影响
其寿命和性能。
适用范围
01
适用于高电压、大电流系统
真空断路器具有较高的电气性能和机械强度，适用于高 电压、大电流系统的控制和保护。
03
02
适用于对环境和设备无污染的场合
由于真空断路器在真空中运行，不会产生电弧和火花， 适用于易燃、易爆、腐蚀性环境以及需要减少对设备和 环境影响的场合。
环保
真空断路器在真空中运行，不会产生电弧， 对周围环境和设备无污染。
D
缺点
成本高
由于真空断路器的制造工艺复 杂，材料成本高，导致其整体
成本较高。
维护困难
真空断路器的机械结构较为复 杂，需要专业人员进行维护和 检修。
对真空度敏感
真空断路器的触头需要在真空 中运行，如果真空度降低或漏 气，会影响其性能和使用寿命 。
abb高压真空断路器说明书
abb高压真空断路器说明书
一、产品性能及用途。
1.1产品性能。
西门子ABB高压真空断路器具有准确的断路能力，适用于在高压供电系统中保护电网设备的断路功能，具有结构紧凑、电性能良好、体积小、重量轻、操作可靠、使用方便等优点，可用于三相常规高压系统中介电压为3kV、6kV、10kV，额定电压范围为0.38-12kV，额定断路容量为400A-1600A。
两种基本型号（双极型DS,单极型SS），可用于单相接地和三相异步接地的系统中。
1.2产品用途。
西门子ABB高压真空断路器，用于终端客户的操作、保护和控制；优势是电压容量的设计，具有机械强度和电气耐受性，适用于城市电网、城市铁路电网、港口机场电网、工矿企业电网、大中型风电场电网等高压电网工程。
二、技术参数。
2.1额定电压。
3kV、6kV、10kV，额定电压范围为0.38-12kV。
2.2额定频率。
50HZ或60HZ，最高可支持至100HZ。
2.3额定断路容量。
400A-1600A，断路容量可按客户要求定制。
2.4额定电流。
400A-1600A，电流可按客户要求定制。
2.5额定接触阻抗。
0.22μ~100μ，接触阻抗可按客户要求定制。
2.6工作温度。
-30℃~+60℃，可根据客户要求进行调整。
2.7绝缘强度。
50kV/min，可按客户要求定制。
2.8抗冲击强度。

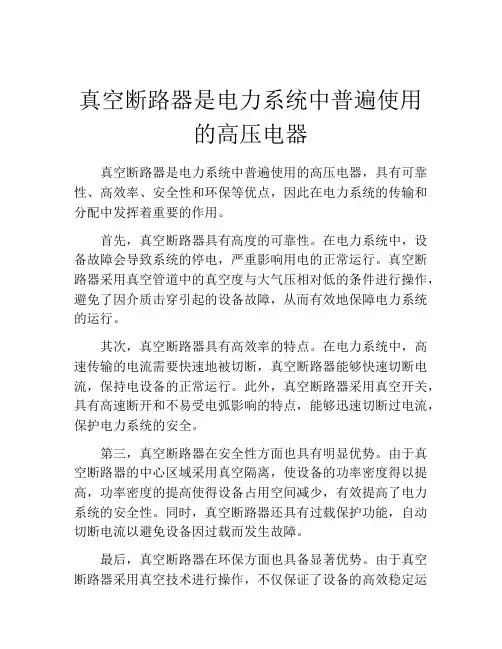

真空断路器是电力系统中普遍使用的高压电器
真空断路器是电力系统中普遍使用
的高压电器
真空断路器是电力系统中普遍使用的高压电器，具有可靠性、高效率、安全性和环保等优点，因此在电力系统的传输和分配中发挥着重要的作用。
首先，真空断路器具有高度的可靠性。
在电力系统中，设备故障会导致系统的停电，严重影响用电的正常运行。
真空断路器采用真空管道中的真空度与大气压相对低的条件进行操作，避免了因介质击穿引起的设备故障，从而有效地保障电力系统的运行。
其次，真空断路器具有高效率的特点。
在电力系统中，高速传输的电流需要快速地被切断，真空断路器能够快速切断电流，保持电设备的正常运行。
此外，真空断路器采用真空开关，具有高速断开和不易受电弧影响的特点，能够迅速切断过电流，保护电力系统的安全。
第三，真空断路器在安全性方面也具有明显优势。
由于真空断路器的中心区域采用真空隔离，使设备的功率密度得以提高，功率密度的提高使得设备占用空间减少，有效提高了电力系统的安全性。
同时，真空断路器还具有过载保护功能，自动切断电流以避免设备因过载而发生故障。
最后，真空断路器在环保方面也具备显著优势。
由于真空断路器采用真空技术进行操作，不仅保证了设备的高效稳定运
行，还能够减少环境污染和能源浪费。
相比于其他断路器，真空断路器具有更好的环境友好性能，对保护地球的自然环境产生了积极的影响。
总之，真空断路器作为电力系统中普遍使用的高压电器，不仅具有高度的可靠性、高效率、安全性、环保等优点，而且采用前沿的真空技术，已经成为超高压电力系统的首选设备。
随着科学技术的不断发展和电力系统的需求不断增加，真空断路器也将不断地创新和进化，为电力系统的发展和改善发挥着越来越重要的作用。
高压真空断路器的作用
高压真空断路器的作用高压真空断路器是一种用于电力系统中的保护设备，其主要作用是在电路中断开电流，以保护电力设备和人员的安全。
下面将从原理、分类、应用等方面详细介绍高压真空断路器的作用。
一、原理高压真空断路器是一种利用真空介质来隔离电路的断路器。
其原理是在真空环境中，电极之间的电弧会迅速熄灭，从而实现电路的断开。
与传统的空气断路器相比，高压真空断路器具有更高的断电能力和更长的使用寿命。
二、分类根据其结构和用途，高压真空断路器可以分为室内型和室外型两种。
室内型主要用于电力系统中的配电室和变电站等室内场所，而室外型则主要用于电力系统中的户外场所，如电力输电线路和变电站等。
三、应用高压真空断路器广泛应用于电力系统中的各个环节，如输电线路、变电站、配电室等。
其主要作用是在电路中断开电流，以保护电力设备和人员的安全。
在电力系统中，高压真空断路器通常与其他保护设备配合使用，如避雷器、隔离开关等，以实现对电力系统的全面保护。
四、优点高压真空断路器具有以下优点：1. 高断电能力：高压真空断路器能够承受高电压和大电流，具有较高的断电能力。
2. 长寿命：高压真空断路器的电极和真空瓶等部件采用特殊材料制造，具有较长的使用寿命。
3. 可靠性高：高压真空断路器采用真空介质，能够有效隔离电路，具有较高的可靠性。
4. 维护方便：高压真空断路器的维护较为简单，只需定期检查和清洁即可。
五、结论高压真空断路器是电力系统中不可或缺的保护设备，其作用是在电路中断开电流，以保护电力设备和人员的安全。
高压真空断路器具有高断电能力、长寿命、可靠性高和维护方便等优点，广泛应用于电力系统中的各个环节。

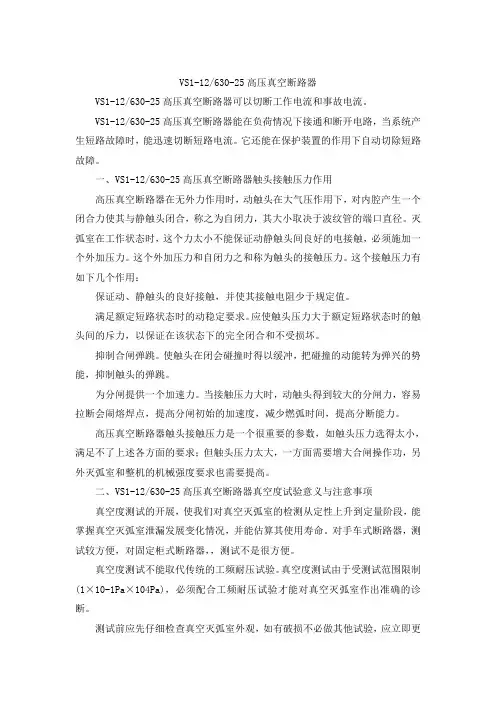

VS1-12-630-25真空断路器
VS1-12/630-25高压真空断路器VS1-12/630-25高压真空断路器可以切断工作电流和事故电流。
VS1-12/630-25高压真空断路器能在负荷情况下接通和断开电路，当系统产生短路故障时，能迅速切断短路电流。
它还能在保护装置的作用下自动切除短路故障。
一、VS1-12/630-25高压真空断路器触头接触压力作用高压真空断路器在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。
灭弧室在工作状态时，这个力太小不能保证动静触头间良好的电接触，必须施加一个外加压力。
这个外加压力和自闭力之和称为触头的接触压力。
这个接触压力有如下几个作用：保证动、静触头的良好接触，并使其接触电阻少于规定值。
满足额定短路状态时的动稳定要求。
应使触头压力大于额定短路状态时的触头间的斥力，以保证在该状态下的完全闭合和不受损坏。
抑制合闸弹跳。
使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。
为分闸提供一个加速力。
当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。
高压真空断路器触头接触压力是一个很重要的参数，如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高。
二、VS1-12/630-25高压真空断路器真空度试验意义与注意事项真空度测试的开展，使我们对真空灭弧室的检测从定性上升到定量阶段，能掌握真空灭弧室泄漏发展变化情况，并能估算其使用寿命。
对手车式断路器，测试较方便，对固定柜式断路器，，测试不是很方便。
真空度测试不能取代传统的工频耐压试验。
真空度测试由于受测试范围限制(1×10-1Pa×104Pa)，必须配合工频耐压试验才能对真空灭弧室作出准确的诊断。
测试前应先仔细检查真空灭弧室外观，如有破损不必做其他试验，应立即更换；真空度测试虽良好但工频耐压没通过的灭弧室必须更换；工频耐压通过但真空度不合格的灭弧室也必须更换；耐压通过，真空度合格，但真空度下降较快的要加强检测。

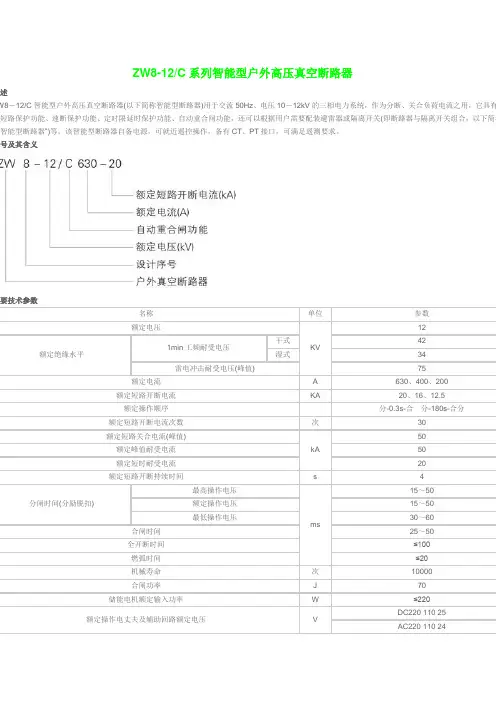

ZW8-12C系列智能型户外高压真空断路器
ZW8-12/C系列智能型户外高压真空断路器
概述
W8－12/C智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10－12kV的三相电力系统，作为分断、关合负荷电流之用，它具有及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称合智能型断路器”)等。
该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。
型号及其含义
主要技术参数
外形及安装尺寸图。
高压真空断路器介绍
高压真空断路器介绍一、概述高压真空断路器是一种基于真空技术的电力传输和分配系统中常用的关键设备。
它能够在高压电路中实现可靠的断开和闭合操作，保护电力设备及电力系统的安全运行。
本文将对高压真空断路器的原理、应用以及特点进行介绍。
二、工作原理高压真空断路器通过在断开电流的时候产生高真空状态，使得电流无法在真空中建立电弧。
它的核心部件是真空开关，由主恢复电极、固定静电极、运动机构、真空等组成。
当高压电流通过分合扳手控制的开关时，真空开关迅速分开，阻断电流。
真空中没有导电材料，能够完全消除电弧形成的条件，实现可靠的断开。
三、应用领域高压真空断路器广泛应用于电力系统、工矿企业、交通运输、城市建设、军工项目等领域。
具体应用包括：1. 电力系统的输配电过程中，用于隔离故障电路和预防电力设备过载。
2. 工矿企业中作为主要的开关设备，用于保护生产设备和人员安全。
3. 交通运输中用于保证供电系统的正常运行，如列车运行、隧道照明等。
4. 城市建设中用于变电所、配电室等电力设施的控制和保护。
四、特点和优势高压真空断路器相比传统的油浸式断路器和空气断路器具有以下特点和优势：1. 高压真空断路器不含油，避免了漏油、污染和火灾等安全隐患。
2. 真空开关的断开电弧时间短，断电速度快，能够快速保护电力设备，减少故障损失。
3. 真空开关可靠性高，工作寿命长，维护成本低。
4. 具有良好的抗电弧能力，能够承受电压、电流的突变和短时短路电流的冲击。
5. 体积小、重量轻，便于安装和维护，减少场地占用。
五、总结高压真空断路器作为电力系统中的重要保护设备，通过真空技术实现了可靠的电流断开和闭合。
在电力系统、工矿企业、交通运输等领域得到了广泛应用，并具有高可靠性、长寿命、环保安全等优势。
随着电力技术的发展，高压真空断路器的性能和应用领域还将不断扩展，为电力传输和分配系统的安全稳定运行发挥着重要作用。
ZN12-40.5 系列户内交流高压真空断路器
周围空气温度上限为 ＋４０℃；
下限为－２５℃。
１．１．２
１．１．３
海拔低于 １０００ｍ。
相对湿度日平均值不大于 ９５
％，月平均值不大于 ９０％；饱和蒸汽压日平
均值不 大于 ２．２×１０－３ＭＰａ，月平 均值不大于 １．８×１０－３ＭＰａ。 １．１．４ 无腐蚀性气体，无经常性的剧烈
震动。 ２.技术参数
扣器的冲击杆锁住，方能进行手动分、合闸操
作 。 （见图 ４） 辅助开关有五对常开、常闭
和十一对常开、常闭接点两种。其最大通过电
流为 １０Ａ／ＡＣ。 本断路器带有一微型整
流器，供无直流电源的用户使用。 5 断路器具
有防跳跃功能，该功能由一防跳继电器完
成。失压脱扣器冲击杆锁定位置、解除位置 ３．２．３ 储能： 电动储能：接通电动机电源，轴套由减速箱 中的大蜗轮带动转动，当棘爪进入凸轮上的缺 操作
口时，带动储能轴转动，合闸弹簧被拉起而储
上能，当合闸弹簧被拉到最高点后被合闸掣子
锁住，曲柄顶住小连杆传动一小弯板
压下微动开关，电机电源被切断，“储能指
示”显示在面板孔中，整个储能时间约为 １
２ 秒。
手动储能：将手摇把插入减速箱前方孔中， 顺时针摇转约 ２５ 圈，棘爪进入了凸轮缺口 带动储能轴转动，继续用力摇转手把 ２５ 圈， 合闸弹簧储能完毕，卸下手把。
棘爪通过此缺口来带动凸轮转动，
合闸弹簧一端挂在储能轴左端的曲柄上。 减速
箱的轴销上装有一个三角形的杠杆，杠杆上装
一滚针轴承，凸轮将合闸弹簧的能量传给此轴
承，三角形杠杆的另一孔中用轴销连接一连杆， 该连杆的另一端装在主轴拐臂上，形成一四连 杆机构，合闸力通过该机构传递给开关主轴。 凸轮上的轴销装有一滚针轴承，作为锁住合闸 掣子用。 在开关主轴的拐臂上装有分闸弹
高压断路器的构造及工作原理演示幻灯片
是在规定的短时间内，断路器在闭合位置所能耐受的电流。 流过这一电流期间，断路器的温升，不应超过标准规定的 短时发热允许温度。
额定电流 I e 额定短路开断电流 I ek 额定热稳定电流 I re 额定动稳定电流 idw 额定短路关合电流 i eg
四、少油断路器 1.SN10-10少油断路器
1-铝帽 2-上接线端子 3-油标 4-绝缘筒 5-下接线端子 6-基座 7-主轴 8-框架 9-断路弹簧
外形结构图
DL在合闸位置时， 形成的导电回为： 上接线端子—静触头—导电杆 —中间触头—下接端子 分闸时，导电杆与静触头分开， 导电回路即被切断而产生电弧， 油在高温下蒸发分解成大量气体， 油压增高。随着动触头继续下移， 在灭弧室内油气混合物对电弧进行 横吹和附加纵吹，使电弧熄灭。
2）保持合闸 开关的合闸和分闸，可以有以下几种操作方式：由操作人员通
过控制屏（一般设在主控制室）或开关跟前的端子箱通过操作把 手或按钮完成，也可以由操作人员通过远动系统的调度端下达操 作命令，通过远动系统的信道把命令传送到设在变电所的执行端， 执行端对命令进行处理后发出分闸或合闸脉冲。无论是何种操作 方式，都应该有相应的电路对分闸或合闸脉冲进行保持，同时， 在操作完毕且相应的操作信号撤消后，开关触头仍应该保持在操 作后位置，以上两个功能的实现全赖操作机构的保持功能完成。
从这一过程来看，断路器的动作情况可能是以下两种情况之一：
a. 断路器跳闸（输电线路出现故障）→断路器合闸（自动重合闸装置 驱动）
b. 断路器跳闸（输电线路出现故障）→断路器合闸（自动重合闸装置 驱动）→断路器跳闸（线路还存在故障）
显然，对于以上两种情况，断路器都面临着在短时间内进行多次 操作，特别是后一种情况，断路器更是在短时间内多次分断故障电流。
真空断路器
真空断路器真空断路器是电力系统中常用的一种高压开关设备，用于在高电压电路中断开电流的负载。
它通过在真空环境中切断电路来实现对电路的控制。
真空断路器的构造真空瓶真空断路器的主要构造是由一系列真空瓶组成的，每个真空瓶都由一个密封的金属外壳和内含电触头的环状金属板构成。
内部的真空环境不仅有利于电子的自由移动，还可以避免任何气体发生闪络，从而保证真空瓶的可靠性和耐久性。
弹簧与电机驱动弹簧和电机驱动是控制真空断路器开闭的两种主要装置。
弹簧通常被称为“发射器”，因为当断路器受到外力或外部电气干扰时，弹簧可以瞬间释放能量，快速将断路器打开。
而驱动电机则是断路器的手动或自动控制设备，可以精确的调控弹簧的张力和断路器的动作速度，从而保障电力系统的安全和稳定。
感应线圈真空断路器中的感应线圈是一种将电磁能量转换成机械能的器件，可以通过磁感应作用控制线路的开合。
当线圈被通电时，可以产生一个磁场，这个磁场与真空瓶内的电动力相互作用，从而可以控制真空瓶内的金属板的运动，完成断路器的开合。
真空断路器的工作原理真空断路器的工作原理可以简单概括为：隔离、开断、恢复。
当断路器处于正常状态时，真空瓶内没有电流流经，也没有电弧在内运动。
当需要在电路中断开电流时，断路器的弹簧机构被触发，从而将真空瓶内的金属板快速间隔开，打开电路。
在开关过程中，断路器使用感应线圈控制电场，使电弧快速冷却，并在其自身受到的压力和外场的力作用下，将其贯穿或击穿，以停止电流的继续流动。
真空断路器的优缺点真空断路器是一种新型的断路器，相比于传统的油浸式和空气式断路器，它具有以下显著的优势：优点1.真空断路器采用真空绝缘技术，内部没有任何气体存在，并且不带有油污，在使用过程中不会产生有毒或有害的废弃物，不会对环境造成污染。
2.由于采用了真空环境，抑制了电弧扩散，使得真空断路器具有较高的断开能力，可以打开10%短路电流，且没有复合电弧的危险。
3.真空断路器因构造简单、重量轻、使用寿命长等特点，因此易于维护，可以减少停机时间和维修成本，提高了电力系统的稳定性和可靠性。
高压真空断路器
寿命长，维护少
总结词
高压真空断路器的寿命长，维护少，减少了设备的更换和维修成本，提高了设备的可靠性和稳定性。
详细描述
由于高压真空断路器的触头材料和结构设计先进，使得其寿命长、耐磨损、耐腐蚀，减少了维护和更 换的频率。此外，高压真空断路器还采用了智能控制技术，能够实现远程监控和维护，进一步减少了 人工维护的频率和成本。
对高压真空断路器的绝缘ห้องสมุดไป่ตู้能进行测 试，确保其绝缘电阻符合要求，防止 因绝缘性能下降导致设备故障或事故。
07
高压真空断路器的发展趋势和未来展
望
技术创新
真空灭弧室
随着材料科学和制造工艺的进步， 真空灭弧室的设计和性能将得到 进一步提升，以提高断路器的开 断能力和可靠性。
操动机构
操动机构是断路器的关键部分，未 来的发展趋势是采用更高效、更可 靠的操动机构，如电动、气动或混 合驱动方式。
高压真空断路器在工业自动化领域的应用，可以提高设备的稳定性和可靠性，降 低设备故障率，提高生产效率。
新能源领域
在新能源领域，高压真空断路器主要用于太阳能、风能等新 能源发电系统的控制和保护，能够快速切断或接通高压电流 ，确保新能源发电系统的稳定运行。
高压真空断路器在新能源领域的应用，可以提高新能源发电 系统的效率和可靠性，促进新能源产业的发展。
04
高压真空断路器的应用
电力系统
电力系统中的高压真空断路器主要用 于控制和保护电路，能够快速切断或 接通高压电流，确保电力系统的稳定 运行。
高压真空断路器在电力系统中广泛应 用于发电、输电、配电等环节，特别 是在高压输电网和变电站中，是保障 电力安全的重要设备之一。
工业自动化
在工业自动化领域，高压真空断路器主要用于控制和保护各种电动机、变压器等 设备，能够快速切断或接通高压电流，确保设备的正常运行。
高压断路器PPT幻灯片课件
3、真空电弧：触头电极蒸发出来的金属蒸汽导电 4．真空电弧的熄灭：在真空电弧中生成带电粒子
和金属蒸汽具有很高扩散速度的特性，在电弧电流 过零，电弧暂时熄灭时，使触头间隙介质强度能很 快恢复而实现灭弧的。
17
真空容器，绝缘体。
真空灭弧室的基本结构
13
常见高压断路器介绍
真空断路器
14
ZN28-10真空断路器
15
ZW32-12真空断路器
16
真空断路器灭弧原理
1、在真空容器中进行电流开断与关合的断路器。 2、真空间隙内气体稀薄，分子的自由行程大，发
生碰撞机率很小，击穿电压高，绝缘强度高。 。 2．真空度
真空的程度，用气体的绝对压力值来表示，绝对压 力值越低表示真空度越高。
1. 开断电流大，开断次数多，使用寿命长。 2. 触头行程小，整机体积小，重量轻。 3．介质不会老化，不更换，维护工作量小。 4．无油化，适用于危险场所。
20
真空断路器的特点 2、缺点
1. 对密封工艺、制造工艺要求高，价格较高。 2．触头采用对接式结构，操动机构使用弹簧，
容易产生合闸弹跳与分闸反弹。 3．易引起过电压。
油断路器，L—六氟化硫（SF6）断 G－改进型，W－防污 额定开断电
路器，Z—真空断路器，K—压缩空 型，Q－防震型
流（kA）
气断路器
123 45
67
安型装，地W点－；户N－外户型内设计序额号作定电电压压）（（或k最额V高定）工电流（A）
例如：ZN28－12/1250－25 表示户内式真空断路器，设计序号为28，最高工作电
材料：硬质玻璃、氧化铝陶瓷或微晶玻璃 作用：支持动静触头和屏蔽罩等金属部
真空断路器分类及用途
真空断路器分类及用途真空断路器是一种常用的电力设备，主要用于保护电力系统和电气设备免受过载和短路等故障的影响。
根据其不同的特点和用途，可以将真空断路器分为以下几类。
一、低压真空断路器低压真空断路器主要用于低压配电系统中，其额定电压一般在1000V以下。
低压真空断路器具有体积小、重量轻、操作可靠等优点，广泛应用于民用建筑、工业企业和交通运输等场所。
它可以有效地保护电力系统和设备免受过载、短路和地故障的影响，确保电力系统的安全稳定运行。
二、中压真空断路器中压真空断路器主要用于中压配电系统中，其额定电压一般在1kV 到40.5kV之间。
中压真空断路器具有断电能力强、操作灵活、维护方便等特点，被广泛应用于工矿企业、城市配电网和农村电网等场所。
中压真空断路器可以快速切断电路，有效地防止电力设备损坏，保障电力系统的正常运行。
三、高压真空断路器高压真空断路器主要用于高压配电系统和输电系统中，其额定电压一般在72.5kV到252kV之间。
高压真空断路器具有断电能力强、电弧稳定、操作可靠等特点，广泛应用于电力系统的主干网和重要变电站。
高压真空断路器能够在电路故障时迅速切断电流，有效地保护电力设备和提高电力系统的可靠性。
四、直流真空断路器直流真空断路器主要用于直流输电系统和直流配电系统中，其额定电压一般在1000V以上。
直流真空断路器具有快速切断能力、电弧稳定性好、寿命长等特点，被广泛应用于直流变电站和直流输电线路。
直流真空断路器可以有效地切断直流电路中的故障电流，保护电力系统和设备的安全运行。
真空断路器作为一种重要的电力保护设备，具有广泛的应用领域和重要的作用。
它可以在电力系统中迅速切断电流，防止电力设备受到损坏，保障电力系统的正常运行。
真空断路器不仅具有体积小、重量轻的优点，而且操作灵活、维护方便，受到了广大用户的青睐。
随着电力系统的不断发展和升级，真空断路器的技术也在不断创新和改进，以适应新的电力设备和系统需求。
西高高压真空断路器结构及作用【图】
真空断路器的正面组成结构图
1、开距调整片
16、连接弹簧或电磁操动机构的大轴
真空断路器侧面结构图
2、触头压力弹簧
3、弹簧座
4、接触行程调整螺栓
5、拐臂
6、导向板
7、螺钉
8、导电夹紧固螺栓
9、下支座
10、真空灭弧室
11、真空灭弧室
12、上支座
13、绝缘子固定螺丝
14、绝缘子
15、螺栓
16、连接弹簧或电磁操动机构的大轴
真空断路器的各部分组成元件及作用
（1）支架：安装各功能组件的架体。
（2）真空灭弧室：实现电路的关合与开断功能的熄弧元件。
（3）导电回路：与灭弧室的动端及静端连接构成电流通道。
（4）传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
（5）绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
（6）操动机构：断路器合、分间的动力驱动装置。
《高压断路器》PPT课件
着电力系统的迅猛发展， 10KV 真空断路
器在我国已经大批量编辑地ppt 生产和使用。
28
真空断路器主要包含三大部分：真空灭弧 室、电磁或弹簧操动机构、支架及其他部 件。因其灭弧介质和灭弧后触头间隙的绝 缘介质都是高真空而得名；其具有体积小、 重量轻、适用于频繁操作、灭弧不用检修 的优点。
编辑ppt
编辑ppt
19
油断路器的动触头和静触头分离时， 灭弧室会高速排出绝缘油，电弧的高 温会使其周围的绝缘油蒸发气化并发 生热分解，形成以氢气为主的混合性 气体及高压气泡，而这些气体和气泡 有着很强的灭弧能力，会使电弧迅速 熄灭。
编辑ppt
20
2、油断路器的危险性
油断路器可以分为多油断路器和少油 断路器，但是无论是何种油断路器， 都是要使用绝缘油作为灭弧介质的， 只是油断路器在灭弧时喷出的绝缘油 多少有所区别而已。油断路器排出的 油量是取决于灭弧室的结构。
标准时间为0.3S或0.5S，也即重合闸动作时间。
t——为运行人员强送电时间，标准时间为
180S
编辑ppt
12
断路器的型号及含义
1 、 2 、 3 ---- 4 、 5 / 6
1:断路器名称：
S：少油式 D：多油式 Q：产气式 Z：真空式； L：SF6式 C: 磁吹式
2:使用环境：
N：户内式；
编辑ppt
39
LW9-72.5型断路器
编辑ppt
40
一、结构:
此断路器的三相组装在一个金属框架上， 每相单柱单断口，配有CTI5型弹簧操动机 构。三相灭弧室的所有可动部件都机械地 连接到弹簧操动机构上。
断路器由接线端子板、灭弧室、支持瓷柱、 框架、控制箱、支架、电缆管等组成。
真空断路器MT开关介绍
真空断路器MT开关介绍真空断路器（MT开关）是一种常见的高压开关设备，广泛应用于电力系统的开关和保护中。
它是一种利用真空介质进行隔离和熄弧的电气设备，能够在电气设备的正常运行过程中进行开关操作，并对电路进行保护。
在高压电气设备中，真空断路器是一种重要的组成部分，具有可靠性高、维护方便、操作简单等优点，并且能够很好地适应电力系统的发展需求。
真空断路器使用真空作为熄弧介质，通过在真空环境中进行开关操作，实现对电路的开关和保护。
相比于其他断路器，它具有一些独特的特点。
首先，真空断路器具有很高的断路能力，能够在瞬间熄弧并切断电流。
其次，真空断路器的可靠性很高，由于使用真空作为熄弧介质，因此概率发生虚假熄弧的风险极低。
此外，真空断路器也可以实现带载开断，即在电流等正常工作状态下进行开断操作。
真空断路器的主要结构包括主触头、动触头、辅助触头、熔断器等。
在正常运行时，主触头和动触头通过辅助触头连接在一起，形成通路。
当需要切断电路时，动触头会移动到一个不带电的位置，切断通路。
真空断路器中的熔断器起到了保护电路的作用，当电流超过额定值时，熔断器会熔断，切断电流。
真空断路器的应用领域非常广泛，主要包括发电厂、变电站、工业企业等。
在发电厂中，真空断路器用于发电机和变压器的保护和控制。
在变电站中，真空断路器用于高压侧主变压器和配电装置的保护。
在工业企业中，真空断路器用于各种高压设备的保护，例如电动机和变频器。
真空断路器在电力系统中发挥着重要的作用，其优点主要体现在以下几个方面。
首先，真空断路器具有很高的可靠性，使用真空作为熄弧介质可以避免虚假熄弧，确保设备的正常运行。
其次，真空断路器的维护成本较低，不需要常规的定期维护，可以节省人力和物力资源。
再次，真空断路器的操作简单，只需要轻微的手动操作即可实现开断和合闸，操作人员不需要进行复杂的操作。
最后，真空断路器具有很高的断路能力，在瞬间能够熄弧并切断电流，确保系统的安全运行。
真空断路器-西安交大高压电器
03
02
01
03
02
2.影响真空间隙击穿电压的因素
真空间隙距离
（2）真空度
（3）电极材料
1——铜—铬合金；2——铜—铋合金
（4）电极表面状况
单击此处添加大标题内容
电极老炼
电压老炼就是通过放电消除电极表面的微观凸起、杂质和缺陷。经过小电流的放电使表面的微观凸起点烧熔、蒸发，使电极表面光滑平整，局部电场的增强效应减小，提高了击穿电压。老炼对电极表面的纯化作用也是很重要的。由于电极表面的电子发射容易出现在逸出功较低的杂质所在处，击穿放电同样能使杂质熔化和挥发，同样能提高间隙的击穿电压。老炼过程中若能同时抽气，把蒸发的气态物抽走，效果更佳。电压老炼只适宜用在真空间隙击穿电压的提高，对真空灭弧室触头间隙击穿电压的提高不会有太大的效果。电弧对触头表面的饶损将使电压老炼的效果全部失效。 电流老炼是让真空灭弧室多次(几十次到几百次)开合几百安的交流电流。利用电弧高温去除电极表面一薄层材料，使电极表面层中的气体、氧化物和杂质同时除去。电流老炼的作用主要是除气和清洁电极表面，对真空灭弧室开断性能的提高有一定的改善作用。
主屏蔽罩要求散热性能好，材料大多采用铜和不锈钢，厚度在1mm左右。主屏蔽罩的固定方式分两大类，即固定电位式和悬浮电位式。
悬浮电位式屏蔽罩有四种不同的固定方式 (1)中间封接式：主屏蔽罩固定在绝缘外壳中部的金属圆环上。触头间的电场分布比较均匀。 (2)绝缘支柱式：由瓷柱或玻璃圆筒来支撑屏蔽罩。生产工艺简单，成本较低。 (3)外屏蔽罩式：绝缘外壳焊在主屏蔽罩的两端。主屏蔽且是外壳的组成部分、有利于屏蔽罩散热。 (4)绝缘端盖式：主屏蔽罩就是真空灭弧室的外壳。动、静触头间的沿面放电距离由高氧化铝瓷盘制成的端盖承担，因而沿面放电距离受到灭弧室直径的限制，一般只用于12kV及以下的真空灭弧室中。 波纹管屏蔽罩包在波纹管四周，防止金属蒸气溅落在波纹管上，妨碍波纹管工作和降低其使用寿命，波纹管屏蔽罩的厚度较薄，约为0.5mm一1mm，材料为铜，也可采用不锈钢。 均压屏蔽且装置在触头附近，用以改善触头间的电场分布。
高压断路器
应用越来越广，发展相当迅速，在中压、高压
领域中广泛应用，特别在高压、超(特)高压领域里
更显示出其不可取代的地位。
SF6断路器分类
SF6断路器的结构按照对地绝缘方式的不 同可以分为落地罐式和瓷柱式两种。
瓷柱式（支柱式）SF6断路器系
列性强，可以用不同个数的标准 灭弧单元及支柱瓷套组成不同电 压等级的产品。
命。
优点 1．触头间隙小，整机体积小，操动机构功率小，重量轻。 2．操作时噪声小，不会污染。 3．开断能力强，开断电流大，熄弧时间短，开断次数多， 使用寿命长，一般可达20年左右不需检修。 4．介质强度恢复迅速快，适合于频繁操作，多次重合闸。 5．介质不会老化，不更换，维护工作量小。 6．使用安全，能适用于各种不同的场合，特别是危险场所。 7．触头部分完全密封，工作可靠，通断性能稳定。 8．灭弧室安装调试简单、方便，损坏即可更换。 真空断路器适用于频繁操作和要求高速开断的场合。
需要装设空气压缩机，复杂的压缩空气系统；噪声 大。
2、真空断路器
1．真空绝对压力低于正常大气压的气体稀薄的空间。
2．真空度 真空的程度，用气体的绝对压力值来表示，绝 真空间隙气体稀薄，气体分子的自由行程大，发生碰撞游离的机 会少，击穿电压高，绝缘强度高。 对压力值越低表示真空度越高。
气体间隙的击穿电压随着气体压力的提高而降低， 当气体压力高于1.33×10-2Pa以上，击穿强度迅速降 低，真空断路器灭弧室内的气体压力不能高于此值。 一般出厂时气体压力为1.33×10-5
全世界SF6的产量在1995年大概是8 000t到9 000t之间，
估计现在已突破20万吨（包括储存量）。全世界电力
工业的SF6年用量在7 000t左右，其主要用于断路器和 其它输配电设备。理论上，SF6气体可以回收再利用， 绝不允许泄漏到大气中。然而，在实际运行中，有很 大的泄漏。这些泄漏气体很大部分归因于电力工业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ZW32-12真空断路器1.概述1.1产品型号及名称ZW32-12/630-20型户外高压真空断路器1.2主要用途ZW32-12系列户外高压真空断路器（以下简称“断路器”）用于交流50Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。
断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。
1.3功能特点可配用弹簧操动机构，具有开断关合负荷电流、过载电流及短路电流等基本功能，是ZW32-12系列的基本型。
断路器与隔离开关配合使用可组成具有明显断口的“组合断路器”（以下简称“组合断路器”）。
在隔离开关上可供用户选择使用硅橡胶绝缘护套，该护套具有防雨雪风沙、抗污秽腐蚀的特点，可有效避免隔离开关的冰冻和氧化。
断路器可以加装避雷器，避雷器可根据用户要求装在进、出线任意侧；断路器可配装涌流控制器，使其具有躲涌流和过流速断的功能；断路器可加装2～3个测量或计量互感器。
可配重合控制器构成重合器型智能断路器。
基本型与重合控制器配合适用于易取电源的场合，PT型与重合控制器配合适用于无电源的场合，智能断路器适用于辐射型供电及环网供电系统，帮助系统消除瞬时故障，自动恢复供电，也可隔离永久故障，实现配网自动化。
智能断路器具备1～3次重合闸功能，且重合器参数可以整定；智能断路器具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，且参数可以连续整定；智能断路器具备小电流接地保护功能，且参数可以连续整定；智能断路器既可以实现有线远方控制，也可在杆下无线遥控。
可配有电压互感器，电压互感器从线路高压侧取电，可根据需要提供给自身或其它控制设备220V、110V、100V的电压；该断路器（小水电型）可用于线路电压的监测，当过电压或欠电压时，控制器自动断开断路器，可广泛用于小水电支路与主电网的并网分支处，实现网路的监控和故障的自动隔离；该断路器（计量型）可输出0.2级精度的电压、电流信号，是农网变电所、站外散点开关和简单计量开关的理想选择。
可配用电子PT，从CT取电为电池充电，在失压状态下可进行多次储能和分合闸操作，并可提供外部设备的工作电压；具备合闸涌流控制、过流保护和短路速断三段复合保护的功能，保护参数可以由用户连续整定；既可以实现有线远方控制，也可在杆下无线遥控。
1.型号意义：2.使用环境条件a.周围空气温度：上限+40℃，下限-30℃。
b.海拔不超过3000M；（若海拔增高可相应增加绝缘强度或加装设备）c.风压不超过700Pa（相当于风速34m/s）d.振幅：无经常性剧e.污染等级：III3.技术参数3.1.1断路器主要技术参数见表1序号名称单位数据1额定电压KV 102最高工作电压123额定绝缘水平1min工频耐压干试42湿试34雷电冲击耐压（峰值）754额定电流A6305额定短路开断电流KA12.5/16/206额定电容器组开断电流A400/6307额定操作顺序O--0.3s--CO--180s--CO 8额定短路开断电流开断次数次309额定短路关合电流（峰值）KA 5010额定峰值耐受电流11额定短时耐受电流12.5/16/20 12额定短路持续时间S413全开断时间ms≤100分闸时间（分励脱扣）最高操作电压15~50额定操作电压15~50最低操作电压30~60合闸时间25~5014机械寿命次1000015额定操作电压V DC，AC：110，220 16操作机构A弹簧机构17动触头允许磨损厚度mm318重量kg152（182带隔离）19储能电机额定输入功率≤25020过流脱扣器额定电流A5脱扣准确度％±103.1.2断路器装配调整后达到的数据见表2序号名称单位数据1触头开距mm 9±12触头超行距2±0.53平均分闸速度M/s 1.0±0.24平均合闸速度0.6±0.25触头合闸弹跳时间ms ≤26三相分闸同期性时差≤27每相回路直流电阻（不含电流互感器）μΩ≤80≤120带隔离开关8触头允许磨损厚度mm39重量kg手动机构：80电动机构：823.2组合断路器技术参数3.2.1组合断路器主要技术参数见表3序号名称单位数据1额定电压KV122额定电流A63034S热稳定电流（有效值）KA12.5/16/20 4动稳定电流（峰值）KA31.5/40/5051min工频耐压干试KV 42湿试346雷电冲击耐压（峰值）753.2.2组合断路器装配调整后的技术参数见表4序号名称单位数据3断口开距mm ≥2004导电部分对地距离≥160 5触倒刚合位置偏斜≤2 6三相分闸同期性时差ms≤2 7每相回路电阻μΩ≤1204.产品结构和工作原理产品结构4.1.1断路器总体采用小型化设计，采用全封闭结构。
弹簧操作机构密封布置在箱体的里面。
4.1.2断路器本题主要是由导体回路，传动系统，绝缘系统等组成。
（见图1）4.1.2.1导电回路主要由进出线导电杆，导电支架，真空灭弧室等组成，真空灭弧室是断路器的主要部件，采用陶瓷外壳，杯状纵磁场触头结构，铜铬触头材料，具有良好的开断和关合短路电流能力，电寿命长。
避免由于充油，充气带来的一系列问题。
4.1.2.2传动系统主要由三相主轴，绝缘拉杆，拐臂，触头弹簧及分闸弹簧等组成。
4.1.2.3断路器可在两相配有电流互感器，根据用户需要可安装50/5、100/5、150/5、200/5、400/5、630/5等规格。
4.1.3断路器操作机构由合闸弹簧、储能系统、过电流脱扣器，分合闸系统等组成，可分手动电动操作两种。
4.1.3.1手动操动机构具有手动储能、手动分、合闸和过流保护功能，如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。
4.1.3.2电动操作机构须由独立电源供电，除具有电动储能、电动分、合闸和过电流保护外，同时还具有手动储能，手动分合闸和过电流保护功能。
如用户需要可加装浪涌电流延时保护器，即具有过电流延时保护功能。
4.1.4断路器也可配置智能开关控制器，设有三段式电流保护，零序保护重合闸。
速断保护等多种保护功能。
它支持多种通讯协议，允许选用多种通讯方式构成通讯网，即可对开关进行本地手动或遥控操作，也可通过通讯网实现远方遥控。
如陪用响应的重合或分段控制装置，可作为重合器或分段器使用。
4.1.5断路器的安装方式采用柱上座式安装。
4.2工作原理4.2.1手动操作机构工作原理4.2.1.1储能过程拉动机构手动储能拉环，或给机构电动储能信号，电动机带动储能拐臂给储能弹簧储能，通过储能保持环节保持此能量。
4.2.1.2合闸过程合闸时，拉动机构手动合闸拉环或给机构电动合闸信号，合闸弹簧能量释放，机构输出轴转动，通过拐臂，连杠带动灭弧室动触头向上运动，与静触头接触，并提供接触压力，同时为分闸弹簧储能，通过机构的合闸保持环节正常扣接使断路器保持合闸状态。
4.2.1.3分闸过程分闸时，拉动机构手动分闸拉环或给机构电动分闸信号，机构的合闸保持环节解扣，在触头压力弹簧和分闸弹簧的作用下，机构输出轴反向转动，通过连杠，拐臂带动灭弧室触头向下运动，动静触头分开，断路器分闸。
分闸状态电开关分闸弹簧保持。
4.2.1.4过流保护过程配置电流互感器的断路器，当流经断路器主回路的电流超过互感器额定值时，通过互感器副边输出5A 电流，驱动机构内部过流脱扣器，断路器分闸。
4.2.1.5延时保护器能在断路器合闸后避免浪涌电流对断路器的误动作,能保证断路器合闸时有浪涌电流情况下延时0~1.8s(可调)不脱扣,并能在正常工作状态下,准确地测出分断与合闸的工作状态和有否大电流故障,而且能保证脱扣部分可靠工作.断路器在发生短路保护脱扣后,延时保护器自行恢复.5.安装使用及维护5.1安装前检查为确保断路器安全可靠运行,必须经进检查方可进入安装.5.1.1包装拆除后,先检查断路器外观,如导电杆上绝缘保护层是否完好,有无裂纹及其它缺陷,外壳表面如何,有否因运输原因造成损伤,铭牌数擗是否与订货要求相符等.5.1.2检查随机附件,备件和文件是否齐全.5.1.3手动试操作5~10次,检查断路器操作机构的动作性能,应能分、合灵活,“分”、“合”及“储能”指示正确..5.1.4对断路器主回路同极断口间，相间及相对地和控制部分进行42KV/1min工频耐压试验。
5.2安装5.2.1按照断路器的安装尺寸和电力工程要求制作固定支架,并将断路器牢固地固定在支架上.断路器安装尺寸和外形尺寸见图4、图5.安装示意图1、抱箍2、安全螺栓3、水泥电线杆4、安装架5、断路器单杆安装安装尺寸5.2.2联结导线端子与断路器进出线端子的螺栓应拧紧,以保证接触良好.5.2.3控制电路按线路图联结正确.5.3使用5.3.1断路器配手支操作机构时,拉动储能手柄9,反复操作7~8次,储能完毕时,即实现合闸.分闸时,拉动分闸拉环,即实现分闸.5.3.2断路器配手动操作机构时,接通电机电源,即由电机储能,储能完毕后即可操作合闸按钮或拉动合闸拉环,即实现合闸;分闸时,操作分闸按钮或拉动分闸拉环即实现分闸.5.3.3组合断路器应按如下程序操作:a.需分闸时,首先应将断路器分断,然后再分断隔离触刀.,此时断路器在联锁装置限制下,不能关合;b.需合闸时,必须先将隔离触刀合闸到位,此时联锁装置释放,再关合断路器.6.包装、运输和贮存6.1包装1.1.1本产品的包装为木箱包装,包装箱中除本产品外,还应有下列随机文件和附件.a.产品合格证明书1份;b.安装使用说明书1份;C.合格证1份C.备品备件(按订货合同)6.1.2包装箱面应有“小心轻放”、“防潮”、“向上”及“吊装位置”等标记.6.2运输产品在运输和装卸时,不得翻转、倒置、不得强烈振动和碰撞.6.3贮存断路器安装尺寸控制安装尺寸产品应贮于室内或有遮蔽的仓库中,不得遭受水汽及有害气体的侵蚀,并应定期检查.产品贮存年限不低于15年.6.4断路器在包装、运输和贮存期间应处于分闸状态.7订货须知2.1订货时应注明产品型号、名称、额定电压、额定电流及短路开断电流,应注明电流互感器电流变比及使用场合,并注明操作机构和种类(电动或手动)及需过电流延时保护与否.7.2订货时应注明订货数量,若需备件亦应说明.电气控制接线原理图断路器选型。
