电磁继电器基本知识.
电磁继电器基本知识介绍
二、触点
�时间参数：
二、触点
�动作、释放时间表示继电器响应的快慢， 可推算出继电器的最高切换频率，一般为 动作时间和释放时间总和的10倍以上。
二、触点
�回跳时间表示触点闭合瞬间，触点接通、 断开周期的时间，类似球落到地面过程 中，第一次接触地面到平稳的停在地面上 的时间。
回跳对继电器的电寿命影响较大，一 般对于同一款继电器，回跳时间长的产品 早期失效的概率大于回跳时间短的产品， 因为回跳过程中触点断开的距离很小，触 点间的电弧对触点损伤较为剧烈。
�介质耐压：指在规定时间内，在互不相 连的导电部分之间施加一定电压时，漏电 流小于规定值时的电压值。
四、性能
�环境温度：继电器可正常使用的环境温 度，一般以温度范围表示。 一般继电器中 漆包线的耐温最差，因此可用下式推算：
环境温度=绝缘系统最高工作温度-线圈 温升
F级绝缘系统最高工作温度：155℃ H级绝缘系统最高工作温度：180℃ B级绝缘系统最高工作温度：135℃
尽可能的避免仪 表和导线电阻对测 量值的影响。
二、触点
�机械清洁 当触点闭合时，金属表面会相互碰撞
数次，导致有效触点范围内的弹性变形以 及薄层的机械损坏。
二、触点
�电子清洁 导电不良的氧化层也会在以下因素下而
被破坏： 1)电压（烧结） 2)电流（触点加热） 3)高温（电弧产生的高温）
注意灰尘、皮屑等颗粒异物难于通过触 点自身的清洁作用去除，因此要严格控制颗 粒异物污染。
RT I (防尘、不防水)
防焊剂型 Flux proofed
RT II
(可防未触及底座的液体)
塑封型 Wash tight
RT III (短时间防水)
密封型 Sealed或Hermetically
继电器基础知识大全.(DOC)
继电器知识大全一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
二、继电器主要产品技术参数1、额定工作电压是指继电器正常工作时线圈所需要的电压。
根据继电器的型号不同，可以是交流电压，也可以是直流电压。
2、直流电阻是指继电器中线圈的直流电阻，可以通过万能表测量。
3、吸合电流是指继电器能够产生吸合动作的最小电流。
电磁继电器构造
电磁继电器构造电磁继电器是一种电气控制设备，它可以在电路中起到开关、保护、转换等作用。
本文将从电磁继电器的构造、工作原理、应用领域等方面进行详细的介绍。
一、电磁继电器的构造电磁继电器由磁路系统、触点系统、弹簧系统和外壳系统四部分组成。
1. 磁路系统磁路系统是电磁继电器的核心部分，它由铁芯、线圈和磁路板组成。
铁芯是电磁继电器的主要磁路部件，它通常由软磁材料制成，如硅钢片、镍铁合金等。
线圈是电磁继电器的发热部件，通电时会产生电磁场，使铁芯磁化，从而吸合触点。
磁路板是将铁芯和线圈固定在一起的支撑部件。
2. 触点系统触点系统是电磁继电器的关键部分，它由动触点、静触点和触点弹簧组成。
动触点是由弹簧和触点杆组成的，通电时会受到电磁力的作用，向静触点方向运动，从而闭合电路。
静触点是固定在继电器上的触点，它与动触点接触时会闭合电路。
触点弹簧是将动触点和静触点分开的弹簧，通电时会拉动动触点，当电流断开时，触点弹簧会将动触点弹回原位。
3. 弹簧系统弹簧系统是用来控制触点运动的部分，它由闭合弹簧和断开弹簧组成。
闭合弹簧是使动触点闭合的弹簧，断开弹簧是使动触点断开的弹簧。
4. 外壳系统外壳系统是电磁继电器的保护部分，它由外壳和连接杆组成。
外壳是将磁路系统、触点系统和弹簧系统固定在一起的保护壳，连接杆是用来连接电气设备的。
二、电磁继电器的工作原理电磁继电器的工作原理是基于电磁感应现象的。
当继电器通电时，线圈中会产生电流，电流会在铁芯中产生磁场，使铁芯磁化。
磁化后的铁芯会吸引动触点，使动触点与静触点接触，从而闭合电路。
当电流断开时，线圈中不再产生磁场，铁芯失去磁化，动触点受到触点弹簧的作用，弹回原位，与静触点分开，电路断开。
三、电磁继电器的应用领域电磁继电器广泛应用于各个领域，如电力、机械、交通、电子、通信等。
在电力领域，电磁继电器可以用于控制电动机、保护电路等。
在机械领域，电磁继电器可以用于控制机器人、自动化生产线等。
在交通领域，电磁继电器可以用于控制信号灯、电梯等。
初三物理电磁继电器知识点

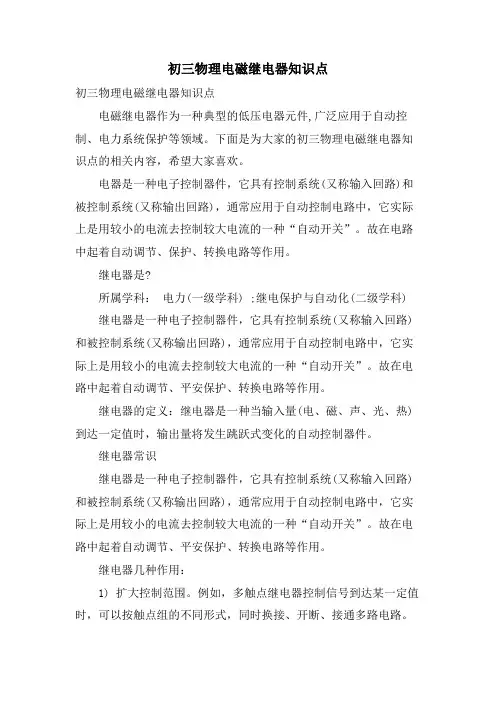

初三物理电磁继电器知识点初三物理电磁继电器知识点电磁继电器作为一种典型的低压电器元件,广泛应用于自动控制、电力系统保护等领域。
下面是为大家的初三物理电磁继电器知识点的相关内容，希望大家喜欢。
电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、保护、转换电路等作用。
继电器是?所属学科：电力(一级学科) ;继电保护与自动化(二级学科) 继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器的定义：继电器是一种当输入量(电、磁、声、光、热)到达一定值时，输出量将发生跳跃式变化的自动控制器件。
继电器常识继电器是一种电子控制器件，它具有控制系统(又称输入回路)和被控制系统(又称输出回路)，通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、平安保护、转换电路等作用。
继电器几种作用：1) 扩大控制范围。
例如，多触点继电器控制信号到达某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。
例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。
例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比拟综合，到达预定的控制效果。
4) 自动、遥控、监测。
例如，自动装置上的继电器与电器一起，可以组成程序控制线路，从而实现自动化运行。
电磁继电器是具有隔离功能的自动开关元件，当满足一定的条件时候，如电流、电压、功率、温度、压力、速度、光等就会改变原来的“通”“断”状态。
可能你还不知道，电磁继电器目前已经广泛应用于家用产品，如汽车、空调器、彩电、冰箱、洗衣机等;也应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中。
电磁继电器基本知识介绍(新员工用)20130729
处于闭合位置的两个触点之间的相互作 用力 ◆衔铁超行程
继电器吸合时，衔铁向铁心极面运动过 程中，当动合触点接触瞬间，衔铁与铁心 极面的间隙
40
41
客户使用时还会关注什么参数呢？
安装孔位图
引出脚形式
外形图
触点形式
性能曲线图
接线图
触点材料 浪涌电压
额定负载 复归电压
冲击、振动
电寿命 安全认证
44
注 塑 塑料
采购漆 包线
线圈架
绕 线
线圈
磁路部件
冲 铁制 带
电 镀 衔铁、 轭铁
有保护层的 最终零件
采购铁芯
出 厂
最终检验
冲
装
装
铜 制 动、静 配 触点簧片等 配
带
簧片
接触部件
采购触点
注 塑
塑料
底座
继电 器部 份
检 验继
电 器
装 配
外壳45
HFD27
46
零件生产： 衔铁、轭铁、动静簧片等金属零件
Force –gauge（Y axis) （压力传感器）
力
电 流
2 电 流
1
位移
A 电流表
恒流源
22
力
Ø反力测量 位移
Linear –gauge（X axis) （位移传感器） Force –gauge（Y axis) （压力传感器）
23
力
设计最小释放 电流的吸力
常开触点 接触过程
触点均不接触过程
的冲压--热处理--电镀。线圈架、底座、外壳、推动 卡等塑料零件的注塑成形。
部件生产：线圈插端子--绕线--沾锡。 装配：铆触点，铆衔铁，铆铁心，装插脚，装推
九年级物理上册知识讲义-7.4电磁继电器的工作原理-教科版

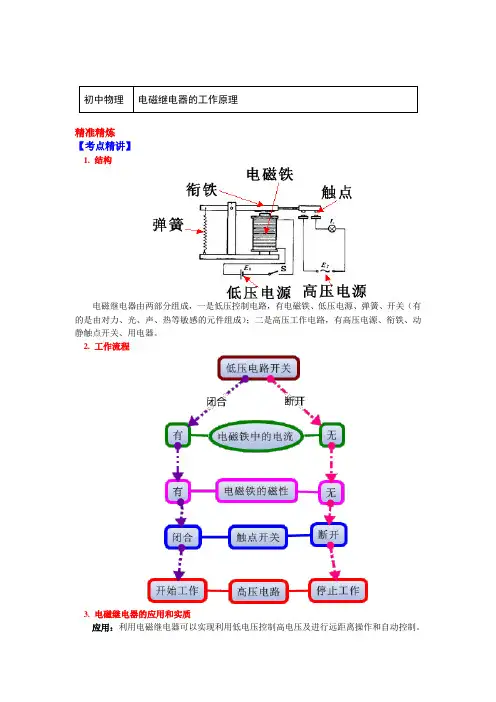

初中物理电磁继电器的工作原理精准精炼【考点精讲】1. 结构电磁继电器由两部分组成，一是低压控制电路，有电磁铁、低压电源、弹簧、开关（有的是由对力、光、声、热等敏感的元件组成）；二是高压工作电路，有高压电源、衔铁、动静触点开关、用电器。
2. 工作流程3. 电磁继电器的应用和实质应用：利用电磁继电器可以实现利用低电压控制高电压及进行远距离操作和自动控制。
实质：由电磁铁控制工作电路通断的开关。
4. 电磁继电器的类型有两种①“单刀型”有一个静触点、一个动触点，多用于简单的控制电路中，可以控制电路的通断；②“单刀双掷型”有两个静触点，一个动触点，多用于较复杂的自动控制电路中，它的动、静触点相当于一个单刀双掷开关，能实现电路的切换：电磁铁有磁性时，电磁铁吸引衔铁，接通一个电路；当电磁铁没有磁性时，弹簧拉起衔铁，断开一个电路同时接通另一个电路。
5. 实际应用（1）实现安全操作由于工作电路中的高电压、强电流对人体危险，使用电磁继电器中的低电压、弱电流的通断来间接地控制高电压、强电流的工作电路的通断；（2）实现远距离操作有时在生产场所温度较高或工作环境不好时，也可以把电磁继电器留在那里，而把控制电路的开关安装在较远的相对较安全的地方，从而实现远距离控制；（3）实现自动控制如果把控制电路的开关换成对温度或光照敏感的元件，或在特定条件下能自动闭合或断开的装置，还可以由这些元件来控制电路的通断，实现温度自动控制、光自动控制、压力自动控制、水位自动报警等。
【典例精析】例题1 如图是汽车启动装置原理图，对于这一装置及其工作特点，下列说法中不正确的是（）A. 旋转钥匙能使电磁铁所在电路工作B. 电磁铁的工作电压比电动机的工作电压低C. 电磁铁通电时，上端是S极下端是N极D. 电磁铁通电时，吸引上方的衔铁，使触点A向右与B接触思路导航：将汽车钥匙插入钥匙孔，转动钥匙相当于闭合电磁铁的开关，使电磁铁工作，吸引衔铁向下，就会使触点A向右运动与触点B接触，把电动机所在电路接通，使汽车启动，所以A、D两项正确；由图知，电磁铁的工作电压是由一个电源提供的，而电动机的工作电压是由两个电源串联后提供的，所以电磁铁的工作电压比电动机的工作电压低，B项正确；根据装置图容易判断出电磁铁的上端为N极，下端为S极，C项错误。
继电器基础知识
继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。
故在电路中起着自动调节、安全保护、转换电路等作用。
1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。
只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。
当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。
这样吸合、释放，从而达到了在电路中的导通、切断的目的。
对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。
2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。
它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。
热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。
恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。
3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。
固态继电器按负载电源类型可分为交流型和直流型。
按开关型式可分为常开型和常闭型。
按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。
继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。
电磁继电器基本知识介绍
电磁继电器基本知识介绍
触点是电磁继电器的关键部件，它分为主触点和辅助触点。
主触点是
控制电路的开关，通常用于控制电流较大的电器设备或负载。
辅助触点主
要用于信号传输、控制回路等辅助功能，如指示灯、报警装置等。
交流继电器适用于工作电压为交流电的场合，直流继电器适用于工作
电压为直流电的场合。
接触型继电器的触点与负载直接接触，通过闭合或
断开触点实现电路的开关控制。
非接触型继电器通过电磁感应原理，利用
磁场的变化来实现开关控制，避免了触点接触磨损和电弧的产生。
热继电器是一种利用热敏材料的热作用来实现开关动作的继电器，通
常用于电动机保护和断路器的过载保护。
磁继电器是一种利用电磁力来实
现开关动作的继电器，通常用于中小功率的交流设备控制。
但是电磁继电器也存在一些不足之处，如电磁继电器的开关速度较慢，不能满足高速电控系统的要求；容易受到外界磁场或振动的影响，可能导
致误动作或故障；触点接触表面易受氧化、灰尘等污染影响，造成触点电
阻增加、接触不良等问题。
为了克服这些缺点，现代电气控制系统更常采用固态继电器、电子继
电器等新型电器元件来实现开关控制，但电磁继电器在一些场合仍然具有
独特的优势和广泛的应用前景。
总的来说，电磁继电器是一种基础的电气控制元件，通过线圈产生的
电磁力来控制触点开关，实现电路的开关控制。
它在工业自动化、电力系统、交通运输等领域具有重要的应用价值，是电气控制领域不可或缺的一
部分。
电磁继电器ppt课件
—— 防汛报警器 当水面升高到警戒值时，灯__亮__。
通信工程是继电器使用最早、最广泛的领域。 早期电话局内的继电器多由人工操作
国防、空间技术领域里的应用 军舰需要大量的各种电磁继电器
飞机需要大量的各种电磁继电器
人造卫星需要大量的各种电磁继电器
课堂练习
1.如图所示，下列说法正确的是（ B ） A.当S1断开、S2闭合时，红灯亮； B.当S1断开、S2闭合时，绿灯亮； C.当S1闭合、S2断开时，绿灯亮； D.当S1、S2均闭合时，绿灯亮
新知学习 知识点二：继电器与自动控制
当将开关S换成能感知物理量变化的传感器时，就实现了自动控制。
形形色色的自动报警器电路图 —— 温度自动报警器
当温度达到设定的温度时，温度计内的水银与金属丝接触，控制电路_接__通_，电 流流过电磁铁，电磁铁获__得__磁性，_吸__引_衔铁，使工作电路_接__通_，电铃_响__起_，发 出警报。
第七章 磁与电 第4节 电磁继电器
新知导入
我国发射火箭时，推进器 的点火工作是通过电磁继电器 来完成的。
同学们你们知道什么是电 磁继电器吗？电磁继电器又有 怎样的结构和特点呢？
学习目标
1.认识电磁继电器； 2.知道电磁继电器的结构、工作原理等； 3.知道电磁继电器在自动控制技术中的广泛应用。
新知学习 知识点一：认识电磁继电器
—— 自动水位显示器
当水位在A处以下时，绿灯__亮___，红灯_不__亮__。 当水位上升到A处时，绿灯_不__亮__，红灯__亮___。
—— 锅炉压力自动报警器
当气压低于设定值时，灯L1_亮___，灯L2_不__亮_，电铃不__响__； 当气压达到设定值时，灯L1不__亮__，灯L2_亮___，电铃发__声__。
继电器工作原理及特性原理
我们生产世界上，客户最满意的产品
根据负载设计触点外形尺寸
额定负载 形式 接点直径
线圈功率（毫瓦ｍｗ） 外形尺寸
20A
RF Φ4.5±0.05
900
16A
RF Φ3.3±0.05
500
10A~15A RE Φ3.5±0.03（固） 150,200,360.300 Φ3.4－0.03（可）
4.5*1+2.5*1.3（可） 4.5*0.9+2.5*1.65(固) 3.3*1+1.8*1.3（可） 3.3*0.9+1.8*1.65（固）
我们生产世界上，客户最满意的产品
继电器基础知识及工作、特性原理
我们生产世界上，客户最满意的产品
内容概要
继电器的定义 继电器的工作原理 继电器的结构及应用范围 继电器开发设计选材基础知识 主要技术特性参数原理、专业术语 继电器的使用方法及注意事项 继电器的失效模式、原因和对策
我们生产世界上，客户最满意的产品
继电器的工作原理
灯
复位弹簧
线线圈圈
我们想象一下用开关S1和继电器来打开灯的情形吧！
1)按下S1(ON)。 2)电源电流进操作线圈， 把铁芯磁化。 3)由于电磁力的作用， 铁片被铁芯吸引。 4)铁片被吸引到铁芯之后， 可动接点和固定接点接触， 灯光亮起。 5)如果返回S1(OFF)， 操作线圈的电流消失，吸附铁片的力消除， 由于复位弹簧 的作用力，恢复到原来状态 。 6)如果铁片恢复原来状态， 接点部将分离， 灯光熄灭。
①直流电磁继电器：输入电路中的控制 电流为直流的电磁继电器。
我们生产世界上，客户最满意的产品
继电器的定义
②交流电磁继电器：输入电路中的控制电 流为交流的电磁继电器。
电磁式继电器的工作原理
电磁式继电器的工作原理继电器是一种常用的电气控制装置，用于控制电路的开关和电气信号的转换。
其中，电磁式继电器是其中的一种，它通过电磁吸引力来控制开关状态。
本文将介绍电磁式继电器的工作原理及其基本构造。
一、电磁式继电器的基本构造电磁式继电器主要由电磁铁、触点和弹簧组成。
电磁铁由线圈和铁芯组成，线圈连接电源时产生一定的磁场，使得铁芯被吸引。
触点通常有固定触点和动触点，可以分别连接或断开电路。
弹簧用于控制动触点的位置。
二、工作原理1. 吸合状态当继电器的线圈接通电源时，电流通过线圈产生磁场，磁场作用于铁芯，使得铁芯被吸引。
同时，动触点与固定触点之间的接触力减小，弹簧的压力使得动触点与固定触点闭合。
在这个状态下，继电器将执行闭合状态的控制功能。
2. 断开状态当继电器的线圈断电时，磁场消失，铁芯不再受到吸引力的作用，弹簧的压力将动触点与固定触点分离。
因此，继电器将进入断开状态，控制的电路将被打开。
三、工作过程示意图为了更好地理解电磁式继电器的工作原理，以下是一张示意图：（此处省略图片描述）1. 线圈接通电源，产生磁场；2. 铁芯受到吸引力，动触点与固定触点闭合；3. 线圈断电，磁场消失；4. 铁芯失去吸引力，弹簧将动触点与固定触点分离。
四、应用领域电磁式继电器在各个领域都有广泛的应用，特别是在工业控制、电动机控制和电子设备中被大量使用。
它可以实现电路的分断、连接、延迟和过载保护等功能。
五、优缺点分析电磁式继电器的优点包括：1. 输入功率和控制功率相互隔离，保证了控制系统的稳定性；2. 开关容量大，适用于高功率负载；3. 控制信号的电流较小，能够适应各种类型的控制设备。
然而，电磁式继电器也有一些缺点：1. 机械振动和碰撞会导致寿命缩短；2. 大功率负载时，容易产生电弧和火花，引起火灾危险；3. 发热问题，长时间工作时，温度升高，需要冷却。
六、结论综上所述，电磁式继电器是一种基于电磁吸引力的控制装置，通过电流产生的磁场来控制接点的开合状态。
继电器基本知识学习资料
14.继电器安装时,不要将继电器的端弯曲,以用做自紧继电器,否则继电器可能会出现故障. 15.焊接时,一定要避免焊剂进入非全密封继电器内部. 16.焊接后的线路板运输,注意继电器不被碰撞,否则外壳可能会受元气件端子影响,导致
6． （Rated Voltage, Rated Current）
7．衔铁 （Armature Follow： Contact Pressure， Contact Gap）
１．触点结构
（Contact Form）
1A-----SPST-NO（常开，单刀单掷） 1B-----SPST-NC（常闭，单刀单掷） 1C-----SPDT（转换或单刀双掷） 2C-----DPDT（双刀双掷）
如:DC24V R=650 Ω 时 ｉ＝２４／６５０ ≒ ０．０３７ Ａ ＝ ３７ｍＡ
关于继电器吸合/释放电压与环境温度的关系
我们知道，环境温度每改变1℃，线圈电阻约改变0.4%,温度升高,线圈电阻增大. 假如线圈温升10℃,线圈电阻增加约4%,继电器吸合电压增加如下计算: SRD-S-112D,额定电压:12V;线圈功率:0.36W,线圈电阻:400Ω 吸合电压: 线圈环境温度20℃时额定电压的70%,即 额定电流: 12VDC/400Ω=30mA 但是,继电器在此额定电流的70%,亦即21mA(=30mA * 0.7)时工作. 假定线圈环境温度上升10℃,线圈电阻增加4%,为400 * 1.04=416Ω 为了使工作电流21mA流过,加到继电器线圈的吸合电压必须为 它是额定电压的72.8% (=8.74/12V). 由此可见,当线圈温度升高时,吸合电压增加,反之亦然.释放电压也是如此. 因此,当测试继电器的仪器如果没有自动温度补偿功能,必须考虑环境温度对参数的影响.
电磁继电器的基本原理
电磁继电器的基本原理
电磁继电器是一种电控开关设备，它利用电磁力的作用原理，来实现电路的开关操作。
其基本原理如下：
1. 结构：电磁继电器主要由继电器线圈、铁芯、触点和外壳等组成。
继电器线圈通电后会产生磁场，吸引或释放铁芯，进而使触点闭合或断开。
2. 线圈：继电器线圈通常由导线绕成，并连接到电源电路。
当线圈通电时，会产生磁场。
3. 铁芯：铁芯通常由软磁材料制成，能够导磁。
当继电器线圈通电时，产生的磁场会吸引铁芯，使其向线圈方向运动。
4. 触点：继电器内部有一对触点，分别为常开触点和常闭触点。
触点处于静止状态时，常开触点闭合，常闭触点断开。
当铁芯被吸引时，触点状态会发生变化。
5. 工作原理：当继电器线圈通电时，产生的磁场吸引铁芯，使其运动。
当铁芯接近触点时，触点状态会发生变化，常开触点断开，常闭触点闭合。
此时，继电器将控制的电路与另外一个电源电路相连，实现电路的开关操作。
总结：电磁继电器的基本原理是通过线圈通电产生磁场，吸引或释放铁芯，进而使触点闭合或断开，实现电路的开关操作。
电磁继电器基本知识介绍要点课件
线圈烧毁
可能是由于线圈电流过大或电 压过高，需检查电源是否正常
。
动作不灵敏
可能是由于机械部分卡滞或弹 簧失效，需要拆开检查并更换
相应部件。
噪音过大
可能是由于机械部分松动或电 磁铁芯松动，需要紧固相关部
件。
安全注意事项
断电操作
在进行继电器维护和故障排除 时，务必先断开电源，确保安
全。
防电击
避免在带电状态下接触继电器 内部，以防电击危险。
高温可能导致继电器内部元件过热， 降低性能甚至烧毁；低温可能导致继 电器内部润滑剂凝固，影响动作灵活 性。
因此，在选择和使用电磁继电器时， 需要考虑其工作环境条件，以确保其 正常工作并延长使用寿命。
03
电磁继电器的应用
在自动化控制系统中的应用
自动化生产线控制
电磁继电器常用于自动化生产线 上的各种控制环节，如物料传送 、机械臂动作等，实现生产过程 的自动化和高效化。
在家用电器中的应用
空调控制系统
在家用空调的控制系统中，电磁继电 器可以用于控制风机的启停和调速， 实现温度的自动调节和节能控制。
洗衣机控制系统
在洗衣机控制系统中，电磁继电器可 以用于控制电动机的正反转和洗涤时 间，实现洗涤过程的自动化和智能化 。
04
电磁继电器的维护与故障排除
继电器的维护保养
定期检查
触点系统的工作原理
触点系统是电磁继电器的执行部分，由 常开触点和常闭触点组成。常开触点是 指在没有外力作用时处于断开状态的触 点；常闭触点是指在没有外力作用时处
于闭合状态的触点。
当电磁铁通电后，铁芯被吸引，带动触 点系统动作。常开触点闭合，常闭触点 断开。当电磁铁断电后，铁芯失去磁力
电磁铁 电磁继电器熟记知识
电磁铁电磁继电器熟记知识电磁铁和电磁继电器是电工领域中常见的电磁设备，具有许多应用。
以下是一些关于电磁铁和电磁继电器的基本知识，供您参考：电磁铁（Electromagnetic Solenoid）:1.定义：•电磁铁是一种利用电流通过导线产生的磁场来产生吸引力或推力的装置。
2.结构和工作原理：•由绕有线圈（电磁线圈）的铁芯组成，当通过线圈的电流激发时，产生的磁场使铁芯磁化，产生吸引力或推力。
3.应用：•用于控制机械运动、开关和执行器等领域。
•常见于电磁锁、自动门、工业控制系统等设备。
4.类型：•有单通电磁铁和持续通电磁铁两种，分别在电流通过时产生磁力，或者在通电时一直产生磁力。
电磁继电器（Electromagnetic Relay）:1.定义：•电磁继电器是一种利用电流激发线圈来控制开关动作的电气装置。
2.结构和工作原理：•主要由线圈、铁芯、触点和固定框等组成。
当通过线圈的电流激发时，产生的磁场使铁芯吸引或推开触点，从而实现电路的开闭。
3.应用：•用于自动控制电路，实现远距离的开关控制。
•在电气系统、电动机保护、自动化系统等方面广泛应用。
4.类型：•有通用继电器、时间继电器、保护继电器等不同类型，根据不同的应用需求选择。
5.特点：•具有隔离、放大、控制信号的功能，用于实现低功率控制高功率的电路。
熟记注意事项：•电流与磁场关系：电流通过电磁铁或继电器的线圈时，产生的磁场是触发吸引或推开机械部件的关键。
•触点和电气耐久性：电磁继电器的触点需要具备良好的电气耐久性，因为它们在开闭过程中会经历电弧和磨损。
•适用环境：考虑到电磁设备的使用环境，如温度、湿度等因素，以确保其正常可靠工作。
请注意，这仅仅是电磁铁和电磁继电器的基础知识，实际应用和设计涉及更多细节和专业知识。
继电器基本知识
继电器基本知识1．继电器结构组成继电器主要由三个部分组成①感应部分②执行部分③比较部分感应部分就是电磁铁、磁路系统由铁心、衔铁和激励线圈组成。
由电源给线圈输入电能，通过磁路转变为磁能，最后通过衔铁的运动转变为机械能。
执行部分就是触点系统。
由动、静簧片或簧片、触点组成。
比较部分由形成一定机械反力的零部件组成。
通常反力弹簧或簧片一端和固定支架相连，另一端和衔铁相连，使衔铁具有一定的反力特性。
当加在线圈上的电压（吸动电压）大到一定值时，电磁吸力与反力平衡，当吸动电压继续增加，电磁吸力大于反力，衔铁带动触点系统运动，直到衔铁和铁心闭合为止，这一过程就是继电器的吸合过程。
一般电磁继电器当线圈上的电压减小到一定值（释放电压）时，电磁吸力减小至反力在衔铁闭合位置时的数值（这时除了起比较作用的反力弹簧或簧片的反力外，还有触点系统产生的反力，两者相加才是全部反力）。
在以后的电压减小情况下，反力大于电磁吸力，所以衔铁离开铁心返回到原来位置，这就是释放过程。
与一般电磁继电器不同，磁保持继电器在衔铁吸合后不是继续依赖电能转化为电磁力，而是靠永久磁体产生的电磁力保持原有的工作状态，要使继电器释放必须在电磁线圈上施加一个能产生与永久磁体电磁力相反电磁力的电压，在开始阶段，产生的电磁力小于永久磁体力和反力之和，当电压从零开始升高，电磁力逐渐增大，当电磁力大于永久磁体力和反力之和时，继电器的状态就会发生变化。
电磁吸力是一条连续的曲线，与气隙大小、安匝数、磁路面积、磁阻有关。
其计算相当复杂。
反力由于触点系统力的加入和消失，一般会发生突变。
2.继电器常用金属材料漆包线聚氨酯漆包线（QA-1，-2，或称2UEW、3UEW）、聚酯漆包线（QZ）、聚亚酰胺漆包线(QXY/220,240)；电磁纯铁 DT4E、DT4C 硅钢片静片黄铜（H62、H65、H68）、紫铜动簧片锡磷青铜（QSn6.5-0.1/ QSn7-0.1）、铍铜、铜铁合金、铜镍合金等；触点纯银、细晶银、银镍、银氧化镉、银氧化锡、银钨等；弹簧碳素弹簧钢丝(65Mn等)、不锈钢丝3．继电器常用绝缘材料PBT、PET、PA6、PA66（含改性）、PA46、PPO、PPS、BMC（SMC）、LCP等4．继电器常用性能指标动作电压、释放电压、功耗、接触电阻、绝缘电阻、动作时间、释放时间、弹（回）跳时间、工频耐压、耐冲击电压（FCC）、机械寿命、电寿命、耐低温性（低温储存和低温使用）、耐高温性（高温储存和高温使用）、耐冲击、耐振动、外壳防护等级等5．民用继电器常用分类通讯继电器、汽（机）车继电器、QA（办公自动化）用继电器、家用电器用继电器、工业控制用继电器五大类。
九年级电磁继电器知识点
九年级电磁继电器知识点电磁继电器是一种电气开关设备，广泛应用于各行各业。
它是由线圈和磁芯组成的，通过电流在线圈中产生的磁场来控制磁芯的位置，从而实现开关的闭合和断开。
电磁继电器具有大容量、远距离控制以及可靠性高等优点，因此被广泛用于电力系统、自动控制系统等方面。
本文将介绍九年级电磁继电器的相关知识点。
1. 电磁继电器的原理电磁继电器的工作原理是基于电磁感应现象。
当通过线圈的电流发生变化时，会产生磁场，这个磁场会吸引或排斥磁芯，使磁芯发生位移。
当线圈中的电流达到一定阈值时，磁芯会位移到触点处，从而闭合开关。
当电流变为零或变小到一定程度时，磁芯会回到初始位置，开关断开。
2. 电磁继电器的结构电磁继电器主要由线圈、磁芯、触点和保护壳组成。
线圈是继电器的核心部件，通过线圈中的电流产生磁场来控制触点的开合。
磁芯是线圈中心的部分，它的位置会随着线圈中的电流变化而变化，从而控制触点的状态。
触点是负责实际开关操作的部件，通过闭合和断开来实现电流的通断。
保护壳则是保护线圈、磁芯和触点，防止受到外界环境的影响。
3. 电磁继电器的分类根据使用的目的和工作方式，电磁继电器可以分为信号继电器和功率继电器。
信号继电器通常用于控制电路的开闭，如自动化控制系统中的逻辑控制。
功率继电器则用于控制大电流的通断，如电力系统中的开关设备。
在实际应用中，电磁继电器还根据触点数目、安装方式以及额定工作电源的特点进行分类。
4. 电磁继电器的应用电磁继电器广泛应用于电力系统、自动化控制系统、通信系统等方面。
在电力系统中，电磁继电器常被用作电力设备的控制和保护装置，如电动机起动器和断路器等。
在自动化控制系统中，电磁继电器可以实现复杂的逻辑控制，将各个子系统连接起来。
在通信系统中，电磁继电器被用来进行信号调制和解调、开关信号转换等操作。
5. 电磁继电器的特点和优势电磁继电器具有容量大、寿命长、操作可靠等特点。
由于电磁继电器的线圈和触点是独立的部件，因此电磁继电器能够承受较大的电流和电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械参数
触点间隙 当触点电路断开时，动触点与静触 点之间的间隙 触点压力 处于闭合位置的两个触点之间的相 互作用力 衔铁超行程 继电器吸合时，衔铁向铁心极面运 动过程中，当动合触点接触瞬间，衔铁 与铁心极面的间隙
二次吸合（两响） 当线圈电压逐渐增加的过程中，有一时刻 继电器停留在常闭触点已断开，而常开还未 闭合，或者常开虽然闭合而衔铁与铁心极面 还未贴合的状态上，随着线圈电压进行一步 上升，衔铁才与铁心极面贴合，形成“两 响”。 接触时差（不同时） 对于具有多组转换的继电器，最慢触点 的动作时间与最快触点的动作时间的差值。
小于0.2A的继电器 0.2～2A的继电器 2～10A的继电器
大功率继电器
Q
10A以上继电器
按防护特征分类
名 称 代 号 M 定 义
密封继电器
塑封继电器
F
防尘罩继电 器 敞开继电器
F
采用焊接或其它方法，将触点和线 圈等密封在金属罩内，其泄漏率较 低的继电器 采用封胶的方法，将触点和线圈等 密封在塑料罩内，其泄漏率较高的 继电器 用罩壳将触点和线圈等封闭加以防 护的继电器 不用防护罩来保护触点和线圈等的 继电器
按作用原理分类
直流电磁继电器 控制电流为直流的电磁继电器。按触点负 载大小分为微功率、弱功率、中功率和大功率 四种。 交流电磁继电器 控制电流为交流的电磁继电器。按线圈电 源频率高低一般分50Hz和400Hz二种。 磁保持继电器（双稳态继电器） 利用永久磁铁或具有很高剩磁特性的零件， 使电磁继电器的衔铁在其线圈断电后仍能保持 在线圈通电时的位置上的继电器。
按外形尺寸分类
名 称 代 号 定 义
微型继电 器 超小型继 电器 小型继电 器
最长边尺寸不大于10mm的继电器
W
C X
最长边尺寸大于 10mm ，但不大于 25mm 的继电器 最长边尺寸大于 25mm ，但不大于 50mm 的继电器
按触点负载分类
名 称 代 号
W R Z
定
义
微功率继电器 弱功率继电器 中功率继电器
接触系统由静簧片、动簧片、
触点底座等零件组成。
返回机构由复原簧片或拉簧
组成。
HFV7继电器爆炸图
返回机构 磁路系统
接触系统
HFV6继电器三维模形
轭铁
衔铁 铁心
底座
ቤተ መጻሕፍቲ ባይዱ
HFV6继电器三维模形
动簧片
（返回机构）
线圈 触点 静簧片
引出脚
HFKW继电器三维模形
电磁继电器的分类
继电器的分类方法较多， 可以按作用原理、外形尺寸、 触点负载、防护特征、触点 形式、产品用途等分类。
按触点形式分类
名 称 代号 定 义
常开继电器
H
只有常开触点形式的继电器
常闭继电器
D
只有常闭触点形式的继电器
转换继电器
Z
具有转换触点形式的继电器
按用途分类
名 称 特 点
通讯继电器 （包括高频继 电器） 通用继电器 （家电、机器 设备） 电力继电器 汽车继电器
在通讯设备中使用的继电器，该类继电 器触点负载范围从低电平到中等电流， 可靠性要求极高。 在家用电器中使用的继电器，要求安全 性能高。机床中使用的继电器，触点负 载功率大，寿命长。 在电力系统中使用的继电器，触点负载 功率大，磁保持型较多。 在汽车中使用的继电器，该类继电器切 换负载功率大，温度范围宽，抗冲击、 抗振性要求高。
电磁继电器 基本知识介绍
电磁继电器基本知识介绍
一、产品工作原理、结构及分类 二、主要技术参数、术语 三、技术性能参数检测方法 四、生产工艺简介
一、电磁继电器工作原理、结构及分类
电磁继电器的工作原理
当电磁继电器线圈两端加上一定的电 压或电流，线圈产生的磁通通过铁心、轭 铁、衔铁、磁路工作气隙组成的磁路，在 磁场的作用下，衔铁吸向铁心极面，从而 推动触点常闭触点断开，常开触点闭合； 当线圈两端电压或电流小于一定值时，机 械反力大于电磁吸力时，衔铁回到初始状 态，常开触点断开，常闭触点接通。
接触电阻 在规定的测量条件下测量得到一对闭 合触点间的电阻值。一般为毫欧级。 测量条件根据触点应用类别分为： 30mV,10mA; 6V,10mA; 6V,100mA; 6V,1A; 24V,1A
线圈直流电阻 从线圈引出脚两端测得的直流电阻值。 （一般是指环境温度为20℃的值）
介质耐压 继电器的介质耐压指互不相连导电部 分间的绝缘部分承受规定电压而无击穿 和规定漏电流的能力。（一般情况下， 常开触点间、触点组间、触点线圈间介 质耐压为不同值）
继电器标志示例：
JZC-32F / 012 – H
继电器型号 线圈电压
S
L
Q
触点形式
封装形式 线圈功耗 触点容量
继电器型号 J Z C – 32 F
J---继电器 Z---中功率 C---超小型 32--- 序号 F---封闭型
二、主要技术参数、术语
电气参数
动作（吸合）电压、释放电压 继电器的所有触点从释放状态到达工作 状态时所需线圈电压的最小值。 通用继电器一般规定为75%～80%额定 电压。 继电器的所有触点从吸合状态恢复至 释放状态时线圈电压的最大值。 通用继电器一般规定为5%～10%额定电 压
绝缘电阻 继电器的绝缘电阻是指各不相连导 电部分间的绝缘部分在外加一定直流电 压时所呈现的电阻值。（一般情况下， 常开触点间、触点组间、触点线圈间绝 缘电阻值为同一值）
动作（吸合）时间 处于释放状态（初始状态）的继电器， 在规定的条件下，从施加输入激励量规 定值的瞬间起到继电器切换的瞬间止的 时间间隔（不含吸合回跳时间）
释放时间 处于动作状态（终止状态）的继电器， 在规定的条件下，从断开输入激励量规 定值的瞬间起到继电器切换的瞬间止的 时间间隔（不含释放回跳时间）
回跳时间 对于正在闭合其电路的触点，从触 点电路第一次闭合的瞬间起至触点电路 最终闭合的瞬间止的时间间隔。 公司把动作电压、释放电压、接触电阻、 介质耐压和绝缘电阻合称五大电气参数。
实物
电磁继电器的定义 由控制电流通过线圈所产 生的电磁吸力驱动磁路中的可 动部分而实现触点开、闭或转 换功能的继电器
简单的说，就是一种用弱电 来控制强电的开关。
电磁继电器的结构
电磁继电器一般由磁路 系统、接触系统和返回机 构等几个部分组成。
磁路系统由铁心、轭铁、衔
铁、线圈等零件组成。
