热重分析法(TG)
TG 基本原理

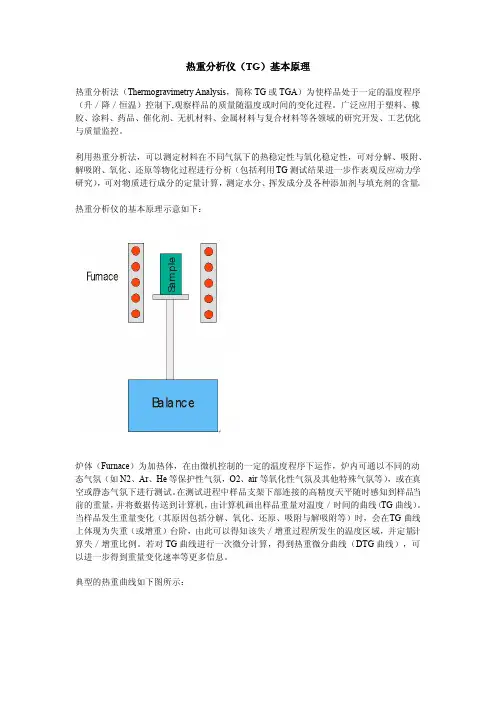

热重分析仪（TG）基本原理热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。
广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。
在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。
当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。
若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。
典型的热重曲线如下图所示：100200300400500600700800900/ 温度 /℃406080100120140TG /%2015105D TG /(%/m in)7样品称重：7.95mg 20K/min 升温速率：20K/min N2气氛：N2 Al2O3, 坩埚：Al2O3, 敞开式TG TG 典型图谱（图中所示为一水合草酸钙的分解过程）DTG DTG 曲线TG TG 曲线: 12.3%: 19.2%: 30.1% : 38残余质量: 38.4% 质量变化 质量变化: 186峰值: 186.2 .2 ℃: 518峰值: 518.3 .3 ℃: 770峰值: 770.6 .6 ℃ : 489起始点: 489.2 .2 ℃ : 155起始点: 155.8 .8 ℃: 710起始点: 710.8 .8 ℃ 质量变化图谱可在温度与时间两种坐标下进行转换。
热重分析
• 最大失重温度：在DTG曲线上峰值点A为最大失 重速率点，记作dw/dT）max，最大失重速率对 应温度为最大失个重要参数点。
影响热重曲线的因素 一、仪器的因素 二、实验条件的因素
三、试样的因素
一、仪器的因素： 1）浮力（主要因素）:
温度的变化会导致气体密度的变化，随着温度 的上升，试样周围的气体密度下降，浮力降低， 这样虽然试样重量没有发生变化，但是试样似 乎在增重，这种现象称为表观增重.（△W）。 表观增重可用下列公式计算： △W=vd（1-273/T） 式中：d为试样周围气体在273K时的密度，V为 加热区支持器和支撑杆的体积。
热重技术定义 热重（TG）分析法是应用热天平在程序 控制温度下，测量物质的物理性质与温 度关系的一种热分析技术。主要用于研 究物质质量随温度变化的规律。
重分析曲线（TAG） 微分热重曲线（DTAG）
• 电流数据经计算机采集后可以得到样品的 热重分析（TAG）曲线.
微分热重法(DTAG)
TG的衍生技术, 即是由TG曲线对温度或时间进行微分而 得到的曲线。在TG曲线上质量变化的每一个阶梯，在相应 的DATG曲线上是以对应的峰的形式出现。
三、样品用量、粒度和装置情况的影响
1）样品用量合适。 2）样品粒度对TG曲线的影响与DTA用量的 影响相似。所以尽量用小颗粒试样。
3）样品的装填首先要求粒度均匀。
热重-质谱联用技术 将热重与质谱仪(QMS)联用（TG—MS）， 可用于同步鉴定热分析实验过程中挥发物 或气态分解产物的具体成分，还能够对过 程中释放的气体产物进行定性的在线分析。 一方面可以获得样品的热转化重量变化特 征，同时还可以获得产物组份的逸出信息。
热重曲线分析
着火温度：先在DTG曲线上找到曲线的最低点Tf，然后过该点做 垂直于X轴的直线，交TG曲线于一点（（dw/dT）max）,过该点 做TG曲线的切线，并与TG曲线最初质量延长线交与一点，该点 即为着火点，对应的温度即为着火温度Ti，他是衡量煤粉着火特 性的重要特征温度，能够直观的反应出煤样燃烧的难以程度，煤 样开始着火后，燃烧失重曲线迅速下降。
实验二十一__热重分析法
实验二十一热重分析法一、实验目的1．掌握热重分析的原理。
2．用热天平测CuSO4·5H2O样品的热重曲线，学会使用WRT-3P高温微量热天平。
二、实验原理热重分析法(Thermogravimetric Analysis，简称TG)是在程序控制温度下，测量物质质量与温度关系的一种技术。
许多物质在加热过程中常伴随质量的变化，这种变化过程有助于研究晶体性质的变化，如熔化、蒸发、升华和吸附等物质的物理现象；也有助于研究物质的脱水、解离、氧化、还原等物质的化学现象。
1．TG和DTG的基本原理与仪器进行热重分析的基本仪器为热天平。
热天平一般包括天平、炉子、程序控温系统、记录系统等部分。
有的热天平还配有通入气氛或真空装置。
典型的热天平示意图见图l。
除热天平外，还有弹簧秤。
国内已有TG和DTG(微商热重法)联用的示差天平。
热重分析法通常可分为两大类：静态法和动态法。
静态法是等压质量变化的测定，是指一物质的挥发性产物在恒定分压下，物质平衡与温度T的函数关系。
以失重为纵坐标，温度Ｔ为横坐标作等压质量变化曲线图。
等温质量变化的测定是指一物质在恒温下，物质质量变化与时间t的依赖关系，以质量变化为纵坐标，以时间为横坐标，获得等温质量变化曲线图。
动态法是在程序升温的情况下，测量物质质量的变化对时间的函数关系。
1一机械减码；2一吊挂系统；3一密封管；4一出气口5一加热丝；6一试样盘；7一热电偶8一光学读数；9一进气口；10一试样；1l一管状电阻炉；12一温度读数表头；13一温控加热单元图l 热天平原理图控制温度下，试样受热后重量减轻，天平(或弹簧秤)向上移动，使变压器内磁场移动输电功能改变；另一方面加热电炉温度缓慢升高时热电偶所产生的电位差输入温度控制器，经放大后由信号接收系统绘出TG热分析图谱。
２曲线a所示。
TG曲线以质量作纵坐标，从上向下表示质量减少；以温度(或时间)作横坐标，自左至右表示温度(或时间)增加。
DTG是TG对温度(或时间)的一阶导数。
tg热重原理
tg热重原理
TG热重是一种重量分析技术，全称为热重分析技术（Thermogravimetric Analysis），它通过测定样品的质量随温度或
时间的变化来分析样品的成分组成。
热重分析仪是一种高分辨度、高
精度的分析仪器，广泛应用于化学、材料科学、生物、环境等各个领域。
TG热重的基本原理是在恒定流量的惰性气氛下对样品进行加热，并且测量随温度变化时样品的质量变化。
当样品中存在挥发性物质时，这些物质在样品受热时将逸出，造成样品质量的减少；而当样品中存
在固定物质时，这些物质在样品受热时则不发生变化。
通过测量样品
的质量变化和温度变化的关系，可以确定样品中的成分组成和热性质。
TG热重在材料科学领域中有着广泛的应用，比如在研究新材料的退化、变形、稳定性时，TG热重可以帮助研究人员了解材料的热性质
变化规律，从而设计出更稳定、更耐用的材料。
在环境领域中，TG热
重可以用于分析废弃物和有害物质的性质和成分，为环保工作提供决
策依据。
总之，TG热重在科学研究和工业生产中都扮演着重要的角色，是一种不可或缺的分析技术。
热分析法—热重分析法(TG) 差热分析法(DTA) 差示扫描量热法( DSC)
热分析技术分类
测定的性质 质量
温度 热焓
挥发物 尺寸 电性质 光性质 磁性质
方法 热重分析法(TG)
微热重分析法(DTG) 差热分析法(DTA) 差示扫描量热法(DSC)
逸出气体分析法(EGA) 热膨胀法 热电法 热光法 热磁法
描述
程序控温下，测量物质的质量随温度的变 化 TG的基础上，利用计算机计算Δm-T的曲线 程序控温下，测量温度随程序温度的变化
TG,DTA,DSC曲线
相关文献 壹
JACS简介
Journal of the American Chemical Society 中文名：《美国化学会志》 化学杂志龙头 1879至今 134年历史
JACS简介
总引证次数和被引次数第一，远超第二 JACS每年有51期 JACS不收版面费，文章用彩色不加收费用 审稿周期10周。通讯是2个审稿人，全文是3个，全文审稿周期更长
IPS实质TFT
TFT：指薄膜晶体管，即每个液高速度、高亮度、高对比度， 最好的LCD彩色显示设备之一
文章内容： 金属氧化物半导体——耦合光透性、机械性能好、出色的电子性能。
TFT performance of many oxides exceeds that of amorphous silicon (a-Si:H), and their stability rivals or exceeds that of typical organic semiconductors
发展历史
1964年—— Watson等研制出可定量测量热量的差示扫描量热计，试样用量 为mg级。Mazieres研制的微量差热分析仪的试样量达到了10-100ug。 近十年来——热分析仪器与其他分析仪器的联用技术也发展很快，出现了 TG-MS、TG-GC、DTA-MS、TG-TGA等联用仪器，既节省试样用量又同时 获得更多的信息。
热重分析TG
曲线陡降处为样品失重区，平台区为样品的热稳定区。
6.3 TG实验技术
1. 试样量和试样皿 试样量：5-10mg 试样皿：铝、三氧化二铝或铂金
注意事项：
•对于膨胀型的材料适量减少试样量； •试样量过多，传质阻力大，使试样温度偏离线性程 序升温，TG曲线发生变化； •试样粒度越小越好，尽可能平铺； •＜600℃采用铝皿， ＞600℃采用三氧化二铝皿； •碱性样品不能采用铝皿。
注意事项：
• 热天平周围气氛的改变对TG曲线影响显著。
4. TG失重曲线的处理和计算
TG-5% TG-10%
起始分解温度
外延起始温度 TG和意义
重量的变化率与温度或时间的函数关系，是TG曲线对 温度或时间的一阶导数。DTG曲线是一个热失重速率 的峰形曲线。
无机阻燃 剂
6.4 TG在聚合物材料中的应用
5. 研究聚合物的降解反应动力学
• 降解反应动力学是研究材料降解的速度随时间、温度的变 化关系，最终求出活化能、反应级数并对该反应机理进行解 释。 •活化能是材料发生分解所需的临界能量，活化能越高，材料 的热稳定性越好。
材料的热分解动力学公式：
PTFE 31.5%
炭黑 18.0%
SiO2
50.5%
乙丙橡胶中炭黑和油的含量
共聚物的分析
苯乙烯-α-甲基苯乙烯共聚物的热稳定性
a-聚苯乙烯 b-苯乙烯-α-甲基苯乙烯无 规共聚物 c-苯乙烯-α-甲基苯乙烯嵌 段共聚物 d-聚α-甲基苯乙烯
乙烯-乙酸乙烯酯共聚体中组分含量的测定 乙酸
乙 酸 乙 烯 % 乙 酯 乙 酸 含 酸 乙 量 相 烯对 酯 量 分 相 T子 曲 G 对质 线 分量 第 子一 质阶
6 热重法(TG)
•12-热电偶
聚合物“典型” TG曲线
100% W%
50%
0
水 / 溶剂挥发 低分子物质挥发
W1% W2%
聚合物分解
W3% 残留物
100 200 300 400 500 600 700 800
根据TG考察固化温度
已知组成的聚合物体系组分定量分析
100%
W%
PVB PVB+PLAS
（PVB+PLAS）萃取后
0 100 200 300 400 500 T
共聚物共聚组成测定 共混物共混组成测定
◆ 在已知分解机理时，共聚单元分解温明显不同的 共聚物共聚组成测定
如： 氯乙烯-PAN共聚物 乙烯-醋酸乙烯共聚物
……….
W%
T
◆ TG用途 聚合物TG曲线上重量与温度（或时间）的关系
• 反映材料的耐热性能 • 便于定量分析聚合物体系各组分的含量 • 可用于考察固化反应的最佳条件
• 4.2 TG原理 4.2.1 TG的基本思想
• 材料在受热过程中，伴随温度的变化会相继发 生蒸发、升华\脱附及化学变化；将由此引起 的材料重量变化测试记录下来，
N2气氛
PVC两阶段热分解
第一阶段： 200oC~300oC之间 由于大分子链脱HCl引起。
~C-C-C-C~ ~C=C-C=C-C~ + HCl 第二阶段： 420oC左右。由于PVC主链断裂起。
PVC在N2气氛中两阶段热分解
100 80 W% 60 40 20
脱HCl
？？
脱烃类小分子
热重分析TG
6.2 TG基本原理
热重法又称热失重法（Thermogravimetry,TG)
在程序控温下，测量物质的质量随温度（或时间）的变化 关系。对于材料的热稳定性、组成以及热反应变化进行有 效表征。
微量热 天平
铂金样 品盘
加 热 器
热重分析通常可分为两类：动态(升温)和静态(恒温)。
谱图表示方法： 样品的重量或重量分数随温度或时间的变化曲线
•精确反映样品的起始反应温度，达 到最大反应速率的温度（峰值）， 反应终止温度。 •利用 DTG 的峰面积与样品对应的重 量变化成正比，可精确的进行定量 分析。
6.4 TG在聚合物材料中的应用
1. 聚合物热稳定性的评价 2. 聚合物组成的剖析 3. 研究聚合物固化 4. 研究聚合物中添加剂的作用
5. 研究聚合物的降解反应动力学
PTFE 31.5%
炭黑 18.0%
SiO2
50.5%
乙丙橡胶中炭黑和油的含量
共聚物的分析
苯乙烯-α -甲基苯乙烯共聚物的热稳定性
a-聚苯乙烯
b-苯乙烯-α -甲基苯乙烯无 规共聚物
c-苯乙烯-α -甲基苯乙烯嵌 段共聚物
d-聚α -甲基苯乙烯
乙烯-乙酸乙烯酯共聚体中组分含量的测定
乙酸
乙酸乙烯酯 量 相对分子质 乙 酸 乙% 烯 酯 含 量 TG 曲线第一阶 乙酸相对分子质量
•试样量过多，传质阻力大，使试样温度偏离线性程 序升温，TG曲线发生变化；
•试样粒度越小越好，尽可能平铺； •＜600℃采用铝皿， ＞600℃采用三氧化二铝皿； •碱性样品不能采用铝皿。
2. 升温速率
1-20℃/min
常用：10-20℃/min
注意事项：
热重分析实验报告
热重分析实验报告热重分析法研究材料组成一、实验目的1、了解热重分析仪的原理2、通过实验，学会热重曲线的分析二、实验原理热重分析法（TG）是在程序控制温度的条件下测量物质的质量与温度关系的一种技术。
热重分析仪主要由炉子、程序控温系统、记录系统等几个部分构成。
通过分析热重曲线，我们可以知道样品及其可能产生的中间产物的组成、热稳定性、热分解情况及生成的产物等与质量相联系的信息。
从热重法可以派生出微商热重法，也称导数热重法，它是记录TG 曲线对温度或时间的一阶导数的一种技术。
实验得到的结果是微商热重曲线，即DTG曲线，以质量变化率为纵坐标，自上而下表示减少；横坐标为温度或时间，从左往右表示增加。
DTG曲线的特点是，它能精确反映出每个失重阶段的起始反应温度，最大反应速率温度和反应终止温度；DTG曲线上各峰的面积与TG曲线上对应的样品失重量成正比；当TG曲线对某些受热过程出现的台阶不明显时，利用DTG曲线能明显的区分开来。
热重法的主要特点，是定量性强，能准确地测量物质的质量变化及变化的速率。
根据这一特点，可以说，只要物质受热时发生质量的变化，都可以用热重法来研究。
三、仪器和试剂热失重分析仪TG209F1 德国NETZSCH公司试样（含有氯化反式1，4-聚异戊二烯(CTPI)）四、实验步骤1、打开热重分析仪及电脑；2、取下空坩埚，取2~5mg试样置空坩埚内，轻轻振动，使之均匀平铺于坩埚内。
3、打开电脑中的程序，设置实验温度从30℃升到800℃，升温速度为20K/min，实验气氛为氮气，开始实验。
4、实验完毕，打印TG曲线图，降温，关闭电脑及热重分析仪。
五、数据处理实验所得热重曲线如下图所示整个实验都处于氮气气氛中，在此无氧环境下炭黑组分重量不变，失重原因是小分子的挥发和橡胶的裂解。
从DTG曲线看到，在263℃附近出现第一个失重峰，TG曲线得到失重量为14.06%，由于样品中小分子的熔点较低，所以分析该温度下的失重是由于小分子（比如增塑剂、防老剂等）的挥发造成的；在394℃附近出现第二个失重峰，失重量为77.5%，由于胶料一般在400℃左右裂解，所以判断Project:Identity:Date/Time:Laboratory:Operator:Sample:42012-4-12 12:09:50QUST LIU CTPI-4Material:Correction File:Temp. calib. file:Range:Sample Car./TC:Sample Mass:empty 007.bt3温度校正.tt330/20.0(K/min)/800TG 209F1 standard/P 5.966 mgMode/Type of Meas.:Segments:Crucible:Atmosphere:Corr/M.Range:Pre Mment Cycles:TG/Sample + Correction 1/1Al2O3-- / N2 / N2820/2000 mg 0xVacInstrument:NETZSCH TG 209 F1File:E:\ngbwin\data5\刘晨光\120411\CTPI-4.dt3liujiwen 2012-04-12 15:32 Main100200300400500600700Temperature /°C102030405060708090100TG /%-20-15-10-5DTG /(%/min)Mass Change: -14.06 %Mass Change: -77.50 %Residual Mass: 6.43 % (797.0 °C )Peak: 263.3 °CPeak: 394.2 °C该失重量就是样品中胶的含量。
《热重分析法TG》课件
在化学反应研究中的应用
热重分析法在化学反应研究中用于研究反应动力学、反应机理和反应条件优化。通过分析反应过程中 物质的质量变化和温度变化，可以获得反应速率常数、活化能、反应机理和反应条件等信息，有助于 深入了解反应过程和提高产物的纯度和产量。
例如，在研究有机合成、药物合成和燃料合成等化学反应过程中，热重分析法可以用来优化反应条件 和提高产物的收率。
03
热重分析实验技术
实验前的准备
仪器准备
确保热重分析仪（TGA）处于良 好工作状态，检查天平、炉子、 气体供应等辅助设备的运行情况
。
样品准备
选择合适的样品，确保其质量和纯 度满足实验要求。对于某些特殊样 品，可能需要特殊的预处理或制备 方法。
实验环境准备
确保实验室环境干燥、无尘、无振 动，以减少外部因素对实验结果的 影响。
食品工业领域
研究食品成分的热稳定性、热降解等 ，有助于食品加工工艺的优化和食品 安全控制。
THANKS
感谢观看
04
热重分析法的应用实例
在材料科学中的应用
热重分析法在材料科学中广泛应用于研究材料的热稳定性、热分解行为和相变过 程。通过分析材料在加热过程中的质量变化，可以获取材料的热稳定性、分解温 度、热分解机制和残余物性质等信息，为材料的合成、改性和应用提供重要依据 。
例如，在研究新型高分子材料、复合材料和陶瓷材料的制备过程中，热重分析法 可以用来评估材料的热稳定性、确定最佳合成条件和优化材料性能。
热重分析法在各领域的应用前景
能源领域
研究新能源材料（如电池材料）的热 稳定性、热分解反应等，为新能源开 发提供支持。
环境领域
应用于大气污染、水污染等环境问题 研究，通过分析污染物的热行为，为 环境治理提供依据。
热重分析TG
热重分析热重分析（Thermogravimetric Analysis，TG或TGA），是指在程序控制温度下测量待测样品的质量与温度变化关系的一种热分析技术，用来研究材料的热稳定性和组份。
TGA在研发和质量控制方面都是比较常用的检测手段。
热重分析在实际的材料分析中经常与其他分析方法连用，进行综合热分析，全面准确分析材料。
目录多少物质（如CuSO4·5H2O中的结晶水）。
从热重曲线上我们就可以知道CuS O4·5H2O中的5个结晶水是分三步脱去的。
TGA 可以得到样品的热变化所产生的热物性方面的信息。
种类热重分析通常可分为两类：动态法和静态法。
1、静态法：包括等压质量变化测定和等温质量变化测定。
等压质量变化测定是指在程序控制温度下，测量物质在恒定挥发物分压下平衡质量与温度关系的一种方法。
等温质量变化测定是指在恒温条件下测量物质质量与温度关系的一种方法。
这种方法准确度高，费时。
热重分析仪结构2、动态法：就是我们常说的热重分析和微商热重分析。
微商热重分析又称导数热重分析（Derivative Thermogravimetry，简称DTG），它是TG曲线对温度(或时间)的一阶导数。
以物质的质量变化速率（dm/dt）对温度T(或时间t)作图，即得DTG曲线。
仪器构造进行热重分析的基本仪器为热天平，它包括天平、炉子、程序控温系统、记录系统等几个部分。
除热天平外，还有弹簧秤。
热重分析仪数据分析热重分析仪结构：1、试样支持器；2、炉子；3、测温热电偶；4、传感器；5、平衡锤；6、阻尼和天平复位器；7、天平；8、阻尼信号影响因素影响热重法测定结果的因素，大致有下列几个方面：仪器因素，实验条件和参数的选择，试样的影响因素等等。
1、浮力及对流的影响。
浮力和对流引起热重曲线的基线漂移。
热天平内外温差造成的对流会影响称量的精确度。
解决方案：空白曲线、热屏板、冷却水等。
2、挥发物冷凝的影响。
解决方案：热屏板。
热重分析TG
自六十年代开始，热重法在研究高聚物性质上已 获得大量应用。这方面的研究工作不仅在应用上
而且在高聚物理论上都有很大价值。所涉及的研
究工作大致有下列几个方面：
测定高聚物的热稳定性、热稳定性与结构和构
型的关系以及添加剂对高聚物性质的影响。
高聚物热降解过程和机理。 高聚物的降解动力学。
近三十年来，高聚物的发展是惊人的，特别是，
图9 测定聚氯乙稀中增塑剂DOP
在含有发泡剂的高聚物中，通常可根据发泡剂分 解出的氮气量来测定发泡剂的含量，但是利用热 重法更简便。含发泡剂量不同的低密度聚乙烯泡 沫塑料的热重曲线具有明显的差别，如图10所示。 实验时，在氮气气流中试样以100℃/min的升温 速率加热到180℃，促进发泡过程的进行。然后， 用5℃/min的升温速率从180℃缓慢加热到210℃， 以保证气体在聚乙烯降解前从熔融的试样中扩散 出来。
IPDT(。 C ) = 875 KA+25 (2-32)
TA 875A 25
一些常见高聚物的积分程序分解温度的数据见表 2。实验 结果表明由这种方法所测得的数据重复性比较好。 表2 常见高聚物的积分程序分解温度
高 聚 聚苯乙烯 物 积分程序分解温度℃ 395
顺式丁烯二酸酐固化的环氧树脂
有机玻璃 尼龙-66
405
树脂
555 410 460 505
积分程序分解温度是衡量高聚物热稳定性的一种指标， 是一种具有实用价值和通用性的指标。 Happey[42] 采 用积分程序分解温度法测定了纤维的 IPDT 值，并以此 对比了各种天然和合成的纤维材料的热稳定性。
质质量变化与温度的关系。
一般认为等温法比较准确，但由于比较费事，目 前采用得较少。Sorensen提出准等温法，即在接 近等温条件下研究反应的进行过程，该法的优点 是： 可精确测定反应温度； 相近的反应易于分开； 在一次扫描过程中可测出每个中间反应的动力学 数据。 因此，准等温法要比等温法简便，因为通常等温 法需要在较宽温度范围内进行实验。 在热重法中非等温法最为简便，所以采用得最多。 本章将主要讨论非等温热重法。
热重分析(TG)
热天平种类
➢根据试样与天平横梁支撑点之间的相对位置，热
天平可分为下皿式，上皿式与水平式三种。
热天平测量原理
➢ 当天平左边称盘中试样因受热产生重量变化时，天平横梁连同光栏则向
上或向下摆动，此时接收元件接收到的光源照射强度发生变化，使其输 出的电信号发生变化。这种变化的电信号送给测重单元，经放大后再送 给磁铁外线圈，使磁铁产生与重量变化相反的作用力，天平达到平衡状 态。因此，只要测量通过线圈电流的大小变化，就能知道试样重量的变 化。（零为平衡）
➢粒度越小，反应速率越快，使TG曲线上的Ti和Tf
温度降低，反应区间变窄。
➢试样粒度大往往得不到较好的TG曲线。粒度减小
不仅使热分解温度下降，而且也使分解反应进行 的很完全。
德国NETZSCH STA449C型综合热分析仪
应用举例
• 大同煤的TG－DTG分析
Weight loss(wt%, daf) Rate of weight loss (%/s)
为了获得精确的实验结果，分析各种 因素对TG曲线的影响是很重要的。影响TG 曲线的重要因素包括：
一、仪器因素 二、试样因素
仪器因素
➢升温速率 ➢炉内气氛 ➢支持器及坩埚材料 ➢炉子的几何形状 ➢热天平灵敏度
(1) 升温速率
➢对热重法影响比较大。 ➢升温速率越大，所产生的热滞后现象越严重，
往往导致热重曲线上的起始温度Ti和终止温度 Tf偏高。虽然分解温度随升温速率变化而变化， 但失重量保持恒定。
CuSO4·5H2O的TG曲线
曲线EF段也是一平台，相应质量 为m2；曲线FG 为第三台阶，
质量损失为0.8mg，可求得质量 损失率
热重分析相关
热重分析TG（TGA）和DTG原理解析与应用
1、名词：热重分析（Thermogravimetric Analysis，TGA），又叫热重法（Thermogravimetry，TG），热重仪（热重分析仪）：Thermogravimetric Analyzer 。
2、定义：在程序控制温度下，测量物质的质量与温度关系（w=f（T））的一种热分析技术。
由热重分析法得到的曲线称为TG曲线或TGA曲线，横坐标为温度，纵坐标为质量分数。
3、DTG曲线：叫微商热重分析（DTG）曲线，TG曲线对温度（或时间）的一阶导数得到的曲线（纵坐标为dW/dt，横坐标为温度或时间），物理意义表示失重速率与温度（或时间）的关系。
DTG曲线峰顶点与Tg曲线拐点相对应，为失重速率最大值点，DTG曲线峰数目与TG曲线台阶数相等。
DTG曲线面积与失重量成正比。
当失重很小TG曲线上无法分辨出来时，可以借助DTG分辨。
4、热重分析分类：等温热重法（恒温），非等温热重法（程序升温）
5、影响热重分析TGA测定结果的因素：仪器本身（浮力、坩埚选择、灵敏度）、升温速率、试样量、样品粒度、样品形状、气氛等。
6、热重分析应用介绍：物质热稳定性比较，物质的成分分析，物质的分解过程和热解机理，研究反应动力学，高分子的热氧化降解等，材料中挥发性物质的测定。
第7章 热重分析法
Temperature / °C
将该样品在真空下进行测试，由于增塑剂沸点的降低，挥发温度与橡胶 分解温度拉开距离，得到了更准确的增塑剂质量百分比：13.10%。
复杂气流控制下的热重分析（TG）
通过改变测试气氛（真空－氮气－空气）， 有助于深入剖析材料成分。
7.3.5 研究聚合物的降解反应动力学
动力学基本原理
10
5
0
20
Kinetic Analysis of Vulcameter Data
A 1>B
150.0 °C 160.0 °C 170.0 °C 180.0 °C
40
60
80
100
120
Time/min
可采用动力学软件分析恒温下的扭矩测量数据
反应类型: A B
反应物 A 的浓度
Arrhenf(a)
exp EA RT
前置因子
f(x) – 反应类型
动力学软件 Kinetics 反应机理
简单反应（单步） A
B
A
B
C
复杂反应（多步）
A
B
A
2
C
B B
A
B
C
D
A
B
连串反应, f 竞争反应, c 平行反应, p
DTG % / min
Sample:
NR/SBR
Sample mass: 20.64 mg
Crucible:
Pt open
Heating rate: 20 K/min
Atmosphere: VACUUM
天然橡胶 NR mass loss: - 36.97 %
丁苯橡胶 SBR mass loss: - 10.33 %
热重分析
第三节 热重分析（TG ）一、基本原理热重法是在程序控温下，测量物质的质量随温度(或时间)的变化关系的一种技术，简称TG 。
如熔融、结晶和玻璃化转变之类的热行为，试样确无质量变化，而分解、升华、还原、解吸附、吸附、蒸发等伴有质量改变的热变化可用TG 来测。
如果在程序升温的条件下不断记录试样的重量的变化，即可得到TG 曲线。
如图1所示。
一般可以观察到二到三个台阶，第一个失重台阶W 0—W 2多数发生在100℃以下，这多半是由于试样的吸附水或试样内残留的溶剂挥发所致。
第二个台阶往往是试样内添加的小分子助剂，如高聚物增塑剂、抗老剂和其他助剂的挥发（如纯物质试样则无此部分）。
第三个台阶发生在高温是属于试样本体的分解。
为了清楚地观察到每阶段失重最快的温度。
经常用微分热重曲线DTG （如图1b ）。
这种/dW dt 曲线可以利用电子微分电路在绘制TG 曲线的同时绘出。
对于分解不完全的物质常常留下残留物W R 。
在某种特殊的情况下还会发生增重现象，这可能是物质与环境气体（如空气中的氧）进行了反应所致。
另外目前又出现了一种等温TG 曲线。
这是在某一定温度条件下，观察试样的重量随时间的变化，所以又称“等温热失重法”即：W=f （t ）（温度为定值）W 0 W 1 W 2 W 3重量图1 热重分析曲线（a ）与微商热重曲线（b ）炉子它能提供很多有用的信息，如在某温度下物体的分解速度或某成分的挥发速度等。
二、基本结构热重法的仪器称为热天平，给出的曲线为热重曲线。
热重曲线以时间t 或炉温T 为横坐标，以试样的质量变化（损失）为纵坐标。
热天平的基本单元是微量天平、炉子、温度程序器、气氛控制器以及同时记录这些输出的仪器。
热天平的示意图如图2-1所示。
通常是先由计算机存储一系列质量和温度与时间关系的数据完成测量后，再由时间转换成温度。
三、影响因素虽然由于技术的进步，在设计TG 仪器时进行了周密的考虑，尽量减少各种因素的影响，但是客观上这些因素还不同程度在存在着，为了数据的可靠性，有必要分述如下：1.坩埚的影响坩埚是用来盛装试样的，坩埚具有各种尺寸、形状并由不同材质制成。
TG 基本原理
热重分析仪（TG）基本原理热重分析法（Thermogravimetry Analysis，简称TG或TGA）为使样品处于一定的温度程序（升／降／恒温）控制下,观察样品的质量随温度或时间的变化过程。
广泛应用于塑料、橡胶、涂料、药品、催化剂、无机材料、金属材料与复合材料等各领域的研究开发、工艺优化与质量监控。
利用热重分析法，可以测定材料在不同气氛下的热稳定性与氧化稳定性，可对分解、吸附、解吸附、氧化、还原等物化过程进行分析（包括利用TG测试结果进一步作表观反应动力学研究），可对物质进行成分的定量计算，测定水分、挥发成分及各种添加剂与填充剂的含量。
热重分析仪的基本原理示意如下：炉体（Furnace）为加热体，在由微机控制的一定的温度程序下运作，炉内可通以不同的动态气氛（如N2、Ar、He等保护性气氛，O2、air等氧化性气氛及其他特殊气氛等），或在真空或静态气氛下进行测试。
在测试进程中样品支架下部连接的高精度天平随时感知到样品当前的重量，并将数据传送到计算机，由计算机画出样品重量对温度／时间的曲线（TG曲线）。
当样品发生重量变化（其原因包括分解、氧化、还原、吸附与解吸附等）时，会在TG曲线上体现为失重（或增重）台阶，由此可以得知该失／增重过程所发生的温度区域，并定量计算失／增重比例。
若对TG曲线进行一次微分计算，得到热重微分曲线（DTG曲线），可以进一步得到重量变化速率等更多信息。
典型的热重曲线如下图所示：100200300400500600700800900/ 温度 /℃406080100120140TG /%2015105D TG /(%/m in)7样品称重：7.95mg 20K/min 升温速率：20K/min N2气氛：N2 Al2O3, 坩埚：Al2O3, 敞开式TG TG 典型图谱（图中所示为一水合草酸钙的分解过程）DTG DTG 曲线TG TG 曲线: 12.3%: 19.2%: 30.1% : 38残余质量: 38.4% 质量变化 质量变化: 186峰值: 186.2 .2 ℃: 518峰值: 518.3 .3 ℃: 770峰值: 770.6 .6 ℃ : 489起始点: 489.2 .2 ℃ : 155起始点: 155.8 .8 ℃: 710起始点: 710.8 .8 ℃ 质量变化图谱可在温度与时间两种坐标下进行转换。
