从熔丝的熔断判断线路故障
从熔丝的熔断判断线路故障
从熔丝的熔断判断线路故障引言在日常工作中，我们经常会遇到线路故障的情况。
这些故障种类繁多，有电源问题、线路松动、设备故障等等。
其中，熔丝的熔断是一种常见的故障，通过观察熔丝的状态，可以初步判断故障是否与线路有关。
本文将介绍熔丝熔断的原因、判断故障和解决方法。
熔丝的作用熔丝是保护电路和线路的一种设备。
它的主要作用是当电路中的电流超过熔丝的额定电流时，熔丝就会熔断，防止电路过载，避免设备和线路受到损坏。
因此，熔丝的选型和安装非常重要，要根据电路负载来选择适当的额定电流和额定电压的熔丝。
一旦熔丝熔断，就说明电路中的电流过大，需要检查故障原因，避免故障扩大。
熔丝熔断的原因熔丝熔断的原因有很多，以下是常见的几种情况：1. 电路过载当电路中的电流超过熔丝额定电流时，熔丝就会熔断。
这种情况通常是由于电路负载过大或者设备故障导致的。
例如，当一台设备发生短路或其他故障时，它会吸取大量电流，这就会导致电路过载，从而引发熔丝熔断。
2. 熔丝老化熔丝在长时间使用后，会因为高温、振动等原因逐渐老化。
这种情况下，熔丝的电阻会变大，对电路的保护作用减弱。
如果出现过载，熔丝就可能熔断。
3. 温度过高当电路中的电流超过熔丝额定电流时，熔丝会发热，温度升高。
如果温度过高，熔丝就可能熔断。
这种情况通常是由于电路本身存在问题，导致电流过高，或者是熔丝接触不良、安装不当等原因导致热量无法散出。
4. 熔丝松动熔丝松动也是一种常见的熔断原因，它通常是由于熔丝座变形或者松动引起的。
如果熔丝松动，就容易出现接触不良等问题，从而导致熔丝熔断。
判断线路故障通过观察熔丝的状态，可以初步判断故障是否与线路有关。
以下是几个判断故障的方法：1. 观察熔丝当熔丝熔断时，它会发生变形，有些甚至会烧焦。
如果熔丝呈现这种情况，就很有可能是线路故障所致。
此时，应及时查找故障原因。
2. 测量电路电阻通过测量电路电阻，可以初步判断电路是否存在短路、断路等问题。
如果电路电阻明显偏低或偏高，就有可能是线路故障所致。
PT柜高压熔断器熔断故障的处理和分析
PT柜高压熔断器熔断故障的处理和分析高压熔断器是一种用于保护电路的安全装置，在电路发生过流或短路时会自动断开电路的供电，以防止电流过载对设备和人员的危害。
然而，有时候熔断器会出现熔断故障，即在正常负荷下熔丝过早熔断，导致设备无法正常工作。
处理和分析高压熔断器熔断故障的步骤如下：1.停电：首先，为确保安全，应立即切断电源，以避免电击或火灾的风险。
2.检查电路：检查电路，确保没有其他故障存在。
如果有其他故障，需要处理这些故障后才能进一步处理熔断故障。
3.拧开熔断器盖：使用合适的工具，拧开熔断器盖。
在操作时，要小心防止受伤。
4.观察熔丝：检查熔断器内的熔丝是否熔断。
如果熔丝是完好的，那么问题可能不在于熔断器本身，而是其他部分，如线路或接线端子可能存在问题。
5.测量电流：使用万用表或其他电流测量设备，测量电路中的电流。
如果电流超过熔丝的额定电流，那么熔丝将会熔断。
如果电流超过额定电流，需要检查负载的状态，可能负载过载或设备存在故障。
6.更换熔丝：如果发现熔丝已经熔断，需要将其取下并更换一个新的熔丝。
在更换熔丝时，要确保所使用的熔丝与原始熔丝的额定电流相匹配。
7.检查其他部件：同时，应该检查熔断器的其他部件，如线路连接、接线端子和绝缘情况。
如果发现其他部件存在问题，需要及时修复或更换。
8.确认故障原因：在处理完熔断故障后，应仔细分析故障原因。
可能的原因包括过载、短路、电源波动等。
根据具体情况采取相应的措施，以防止类似故障再次发生。
总结起来，处理和分析高压熔断器熔断故障的关键在于仔细检查电路、熔丝和其他部件，确定故障原因并采取相应措施。
在进行这些操作时，要注意安全，并遵循相关的操作规程和安全规定。
熔丝熔断找原因
熔丝熔断找原因
高压熔丝若熔断，六个原因来判断。
熔丝规格选的小，质劣受损难承担，
高压引线有短路，内部绝缘被击穿，
雷电冲击遭破坏，套管破裂或击穿。
低压熔丝若熔断，五个原因来判断。
熔丝规格选得小，质劣受损难承担，
负荷过大时间长，绕组绝缘被击穿，
输电线路出故障，对地短路或相间。
变压器的熔丝熔断可分为一相熔丝熔断、两相熔丝熔断和三相熔丝熔断等情形。
口诀中介绍了高压熔丝熔断的6个原因和低压熔丝熔断的5个原因，读者可对照故障现象进行分析检查。
1）一相熔丝熔断后，应将变压器停电后进行检查。
如未发现异常可更换熔丝，在变压器空载状态下试送电，经检查变压器运行状态正常后，方可带负荷运行。
2）两相熔丝熔断后，首先应检查高压引线及此绝缘有无放电痕迹，同时留意观察变压器有无过热、变形及喷油等现象。
变压器内部故障可通过直流电桥测量三相绕组直流电阻或测量绝缘电阻的方法
来判定，如查证属于变压器内部故障，应对变压器其进行大修。
3）三相熔丝熔断后，必须对变压器进行停电检查，排除故障后才可更换熔丝试送电。
空载运行后，可带负荷投入运行。
检查及处理情况应作具体记录。
一般在高峰用电期间，变压器熔丝熔断是比较常见，尤其是在夏季和冬季。
因为用电量过大，过载量过高很容易造成变压器熔丝熔断。
熔丝熔断后，应根据事故现象查出原因，检修处理后再投入运行。
23条电工感官判断与电气诊断技术口诀及顺口溜
1、电力变压器异常声响的判断：①、运行正常变压器，清晰均匀嗡嗡响。
②、配变声响有异常，判断故障点原因。
③、嗡嗡声大音调高，过载或是过电压。
④、间歇猛烈咯咯声，单相负载急剧增。
⑤、叮叮当当锤击声，穿心螺杆已松动。
⑥、噼噼啪啪拍掌声，铁心接地线开断。
⑦、间歇发出哧哧声，铁心接地不良症。
⑧、绕组短路较轻微，发出阵阵噼啪声。
⑨、绕组短路较严重，发出巨大轰鸣声。
⑩、高压套管有裂痕，发出高频嘶嘶声。
⑪、高压引线壳闪络，噼噼啪啪炸裂声。
⑫、低压相线有接地，老远听到轰轰响。
⑬、跌落开关分接头，接触不良吱吱响。
2、用半导体收音机检测电气设备局部放电：①、巡视变配电设备，局部放电难发现。
②、携带袖珍收音机，调到没有电台位。
③、音量开大听声响，均匀嗡嗡声正常。
④、倘若声响不规则，夹有很响鞭炮声，⑤、或有很响吱吱声，附近有局部放电。
⑥、然后音量关小些，靠近设备逐台测。
⑦、复又听到鞭炮声，被测设备有故障，⑧、该设备局部放电，发射高频电磁波。
3、运用听音棒诊断电动机常见故障：①、运用听音棒实听，确定电动机故障。
②、听到持续嚓嚓声，转子与定子碰擦。
③、转速变慢嗡嗡声，线圈碰壳相接地。
④、转速变慢吭吭声，线圈断线缺一相。
⑤、轴承室里嘘嘘声，轴承润滑油干涸。
⑥、轴承部位咯咯声，断定轴承已损坏。
4、检查木杆杆身中空用敲击法：①、巡视检查木电杆，杆身四周锤敲击。
②、当当清脆声良好，咚咚声响身中空。
5、用根剥头绝缘导线检验发电机组轴承绝缘状况：①、发电机组运行时，轴承绝缘巧检验。
②、用根剥头绝缘线，导线一头先接地，③、另端碰触旋转轴，多次轻触仔细看。
④、产生火花绝缘差，绝缘良好无火花。
6、中性点不接地系统中单相接地故障的判断：①、三相电压谁最大；②、下相一定有故障。
7、巡视检查电力电容器：①、巡视检查电容器，鼓肚漏油温升超。
②、咕咕声响不正常，内部有放电故障。
8、用充放电法判断小型电容器的好坏：①、小型电容器好坏，充放电法粗判断。
②、电容两端接电源，充电大约一分钟。

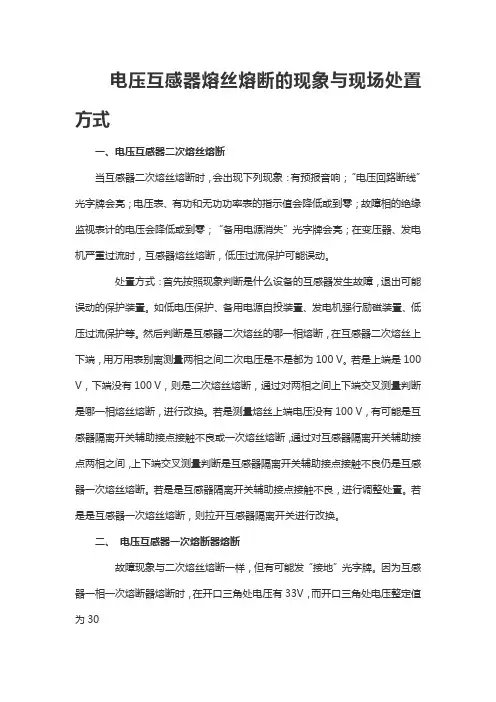

电压互感器熔丝熔断的现象与现场处置方式
电压互感器熔丝熔断的现象与现场处置方式一、电压互感器二次熔丝熔断当互感器二次熔丝熔断时，会出现下列现象：有预报音响；“电压回路断线”光字牌会亮；电压表、有功和无功功率表的指示值会降低或到零；故障相的绝缘监视表计的电压会降低或到零；“备用电源消失”光字牌会亮；在变压器、发电机严重过流时，互感器熔丝熔断，低压过流保护可能误动。
处置方式：首先按照现象判断是什么设备的互感器发生故障，退出可能误动的保护装置。
如低电压保护、备用电源自投装置、发电机强行励磁装置、低压过流保护等。
然后判断是互感器二次熔丝的哪一相熔断，在互感器二次熔丝上下端，用万用表别离测量两相之间二次电压是不是都为100 V。
若是上端是100 V，下端没有100 V，则是二次熔丝熔断，通过对两相之间上下端交叉测量判断是哪一相熔丝熔断，进行改换。
若是测量熔丝上端电压没有100 V，有可能是互感器隔离开关辅助接点接触不良或一次熔丝熔断，通过对互感器隔离开关辅助接点两相之间，上下端交叉测量判断是互感器隔离开关辅助接点接触不良仍是互感器一次熔丝熔断。
若是是互感器隔离开关辅助接点接触不良，进行调整处置。
若是是互感器一次熔丝熔断，则拉开互感器隔离开关进行改换。
二、电压互感器一次熔断器熔断故障现象与二次熔丝熔断一样，但有可能发“接地”光字牌。
因为互感器一相一次熔断器熔断时，在开口三角处电压有33V，而开口三角处电压整定值为30V，所以会发“接地”光字处置方式，与二次熔丝熔断一样。
要注意互感器一次熔断器座在装上高压熔断器后，弹片是不是有松动现象。
三、电压互感器击穿熔断器熔断凡采用B相接地的互感器二次侧中性点都有一个击穿互感器的击穿熔断器，熔断器的主要作用是：在B相二次熔丝熔断的时候，即便高压窜入低压，仍能使击穿熔丝熔断而使互感器二次有保护接地，保护人身和设备的安全，其击穿熔断器电压约500V。
故障现象与互感器二次熔丝熔断一样，此时更换B相二次熔丝，一换上好的熔丝就会熔断。
从熔丝的熔断判断线路故障
在三相刀开关中，其中一根熔丝严重烧断，一般为单相接地所致，三根熔丝同时烧断， 是严重超出额定负载。从熔丝熔断程度上可以看出通过电流的大小，若熔丝全部融化，开 关内烧黑，可能是相间短路造成，这种情况必须查找原因，排除故障后，才能更换熔丝合 闸工作。
4 严重烧毁 出现故障后，熔丝全部气化，刀开关瓷盘底座烧碎，并由白色烧为红色时，这种情况 非常严重，并且危险极大。此情况一般多发生在三相刀开关中，其主要原因是弧光短路。 若刀开关没有盖好上下盖，当遇上严重过载或短路故障时熔丝同时烧断造成严重的电源相 间短路，高温将刀开关烧毁。
用 HK2 系列刀开关来通、断负载电路，当熔丝熔断后，看熔丝熔断的情况可分析判断故障 原因。
1 熔丝端断 熔丝两头附近熔断，是由于开关熔丝没有压紧和固定好造成的，熔丝长期松动，氧化 时间长，使接触电阻增大，电流通过产生热量，时间一长，会使熔丝在两头的螺钉附近熔 断。 2 熔丝中间熔断 刀开关紧压的熔丝，其熔断点在熔丝中间，而且熔断点很小，可判断为负荷过大，或 所用熔丝过电流时产生热量，随时间增长，热量积累越多，温度升高越快，当达到熔丝熔 点时，便在中间熔断，这是正常的保护性熔断。 3 熔丝中间严重烧断
如何用万用表检测照明电路短路故障和开路故障
如何用万用表检测照明电路短路故障和开路故障摘要: 用万用表检测照明电路短路故障照明线路短路时,线路电流很大,熔丝迅速熔断,电路被切断。
若熔丝选择太粗,则会烧毁导线,甚至引起火灾。
照明线路短路的可能原因：接线错误,相线与零线相碰接;导线绝缘层损坏,在损坏处碰线...用万用表检测照明电路短路故障照明线路短路时,线路电流很大,熔丝迅速熔断,电路被切断。
若熔丝选择太粗,则会烧毁导线,甚至引起火灾。
照明线路短路的可能原因：接线错误,相线与零线相碰接;导线绝缘层损坏, 在损坏处碰线或接地;用电器具内部损坏;灯头内部松动致使金属片相碰短路, 灯头进水等。
我们可以采用电阻法检查故障所在。
电阻法就是使用万用表的电阻挡，测量导线间或用电器的电阻值，来判断短路部位的一种方法。
发生短路后，应断开配电板上的刀开关（或者断路器），并将所有用电器插头拔下来，全部切断电源。
用万用表置于R×100挡，测量相线和零线的电阻值。
如果指针趋于零(或产生偏转)，说明线路有短路(或漏电)现象。
逐段检查干线和各分支线路，必要时切断某一线路，测量两线的电阻，确定故障所在位置。
检修时,应先找出短路点,可用万用表的电阻挡在断电情况下进行电路分段、分区域检查。
从负载端开始往前端一步步检测，查看工作是线路造成还是元件造成的，就可以判断出来了。
排除短路故障点后,装接合格的熔丝再送电。
万用表检测照明线路开路故障照明线路开路时，电路无电压，照明灯不亮，用电器不能工作。
其原因有：熔丝熔断、导线断路、线头松脱、开关损坏等。
万用表检测照明线路开路故障时，在断开电源的情况下，可以用万用表电阻挡测量线路的通断情况；也可以在通电的情况下，用万用表交流电压挡测量线路的电压来确定故障点。
照明电路开路故障可分为全部开路、局部开路和个别开路3 种情形。
（1）全部开路这类故障主要发生在干线上，配电和计量装置中以及进户装置的范围内。
通常，首先应依次检查上述部分每个接头的连接处(包括熔体接线桩)，一般以线头脱离连接处这一故障最为常见；其次，检查各线路开关动、静触头的分合闸情况。
熔丝检测原理
熔丝检测原理熔丝检测是指通过检测电器设备中的熔丝是否熔断来判断电器设备的故障情况。
在工业生产和家庭生活中，电器设备故障时往往是由于电流过载或短路等原因导致熔丝熔断，因此对于熔丝的检测对于维护电器设备的正常使用非常重要。
一、熔丝的基本原理熔丝是一种安全保护装置，它由一条细小的金属线制成。
当通过它的电流超出了设计负荷时，金属线就会熔断，以保护电器设备的安全。
熔丝通常采用玻璃管封装，外部带有标志，标示熔丝的额定电流和电压等参数。
二、熔丝检测的步骤和方法1. 确认熔丝断裂在进行熔丝检测前，首先需要确认熔丝是否已经熔断。
通常，在电器设备中，当熔丝熔断时，会伴随着设备失去电源、无法工作等现象出现。
因此，在检测时，需要先确认设备的电源情况，以确定熔丝是否已经熔断。
2. 测量熔丝的阻值熔丝熔断后，其金属线会断开，形成一条开路电路，因此可以通过测量熔丝两端的电阻值来确认熔丝是否熔断。
如果熔丝的两端电阻值接近于无穷大，说明熔丝已经熔断，需要更换新的熔丝。
3. 根据额定电流和电压值来选择熔丝熔丝的额定电流和电压是指熔丝所能承受的最大电流和电压值。
因此，在选用熔丝时需要根据实际需要来选择合适的额定电流和电压值，以确保熔丝能够正常工作，并且在电流过载或短路等情况下能够熔断。
4. 熔丝的更换当确认熔丝已经熔断时，需要将熔断的熔丝取下来，并用新的熔丝替换。
在更换熔丝时，需要注意选择与原来熔丝型号相同的熔丝，以确保其额定电流和电压等参数与设备的要求相符。
三、熔丝检测的注意事项在进行熔丝检测时，需要注意以下几点：1. 在检测前先确认设备的电源是否已经断开，确保人身安全。
2. 确认熔丝已经熔断之后，再进行熔丝的取下和更换操作。
3. 在更换熔丝时，需要使用相同型号的熔丝，并且要按照设备的要求进行更换。
4. 在更换熔丝时，需要先确认设备中的故障原因，并采取相应的措施防止类似故障再次发生。
总之，熔丝检测是电器设备维护和故障排除中的重要环节。
变电站10kV电压互感器熔丝频繁熔断故障分析
变电站 10kV电压互感器熔丝频繁熔断故障分析摘要：在电力系统日常运行中，电压互感器作为一次电路和二次电路中重要的联络元件，担负着为综保测控装置提供运行数据的重要任务。
然而，由于许多原因，在电力系统的运行中经常出现电压互感器熔丝熔断现象，这对电力系统的稳定运行带来很大的安全隐患。
本文首先列举了电压互感器高压熔丝熔断的危害，接着分析了电压互感器高压熔丝熔断的原因，最后针对熔丝熔断的原因，给出了电压互感器高压熔丝熔断的预防措施。
关键词：电压互感器；熔丝熔断；预防措施1 引言电压互感器（PT）是变电站使用的一种重要设备，主要用于电压测量、计量以及继电保护。
在电压互感器工作的过程中，时常会发生高压侧熔丝熔断的故障。
通过对2014年运维三班异常处理的统计，发现电压互感器熔断器熔断已成为异常处理中较为费时、费力的一项工作。
本文全面的分析总结了熔断器熔断的常见原因及处理措施，旨在今后的工作中提高对熔断器熔断的认识及工作效率。
2 电压互感器运行原理PT（电压互感器）是电工测量和自动保护装置中使用的特殊双绕组变压器，它是一个降压变压器。
基于电磁感应原理，当一次侧接入运行电压时，二次侧的仪表与保护等负载会产生电压感应，因为这些负荷通过二次电流很小，所以其等效是一组比较大的阻抗值，所以在它的运行状态下，相当于空载的变压器。
使用PT（电压互感器）可以达到两个目的：一是将整改线路中的重要东西（测量仪表）隔开，以此来降低线路的危险性，保证线路及用电器的安全；二是扩大测量仪表的测量量程。
3 电压互感器高压熔丝熔断的危害电压互感器熔丝熔断现象不仅可能使线路保护失效，而且还严重影响电能计量的准确性，这就给电力系统的稳定运行带来了极大的隐患。
具体来说，电压互感器熔丝熔断现象主要有以下几点：3.1当电压互感器高压熔丝烧毁之后，如果得不到立即修复，将可能导致10kV母线的运行不能进行分段；3.2正常情况下，在10kV的电力系统中，最常见的异常现象就是谐振过电压了。
PT柜高压熔断器熔断故障的处理和分析
PT柜高压熔断器熔断故障的处理和分析PT柜高压熔断器是电力系统中非常重要的一部分，用于保护设备和线路免受过载和短路的影响。
在运行过程中，由于各种原因，熔断器可能会发生熔断故障，导致设备损坏和停电事故。
因此，对PT柜高压熔断器熔断故障的处理和分析至关重要。
一、熔断器熔断故障的处理：1.停电检查：一旦发现PT柜高压熔断器发生熔断故障，第一步应当是立即停电。
停电后，检查熔断器熔丝是否融化，是否有烧灼的痕迹，以确定故障位置和原因。
2.检查负载：检查熔断器熔断故障时，应同时检查负载情况，确保负载不会导致熔断器过载。
如果发现负载过大或者短路现象，应及时进行处理。
3.更换熔断器：经过确认熔断器熔断后，应立即更换新的熔断器，确保设备和线路的正常运行。
在更换熔断器时，应选择与原熔断器相同规格和型号的熔断器，避免因规格不匹配导致二次熔断故障。
4.故障分析：将熔断故障的熔断器送至专业机构进行分析，查找具体故障原因，并做好记录。
分析结果将有助于防止类似故障再次发生，提高系统的可靠性和稳定性。
二、熔断器熔断故障的分析：1.过载：熔断器熔断故障最常见的原因之一是过载。
当负载超过熔断器额定容量时，熔丝将瞬间熔化，起到保护设备的作用。
因此，在使用熔断器时，应根据负载情况选择合适的额定容量，以避免过载导致熔断故障。
2.短路：短路是导致熔断器熔断的另一个常见原因。
短路导致电流迅速增大，熔丝无法承受过大的电流而熔断。
在发生短路时，熔断器应迅速切断电路，防止设备受损。
因此，避免短路现象的发生，是预防熔断故障的重要措施。
3.温度过高：在PT柜高压熔断器长时间运行过程中，由于电流过大和环境温度较高，熔断器可能会出现温度过高的情况，导致熔断。
因此，定期检查熔断器的工作状态，确保散热良好，是避免温度过高引发熔断故障的有效手段。
4.熔断器老化：随着使用时间的增长，PT柜高压熔断器的内部零部件可能会发生老化，降低了其工作性能和可靠性，容易导致熔断故障。
从熔断的熔丝上看线路的故障
从熔断的熔丝上看线路的故障特点１、保险丝的中间断在闸刀开关紧压的保险丝，其熔断点在保险丝长度的中间，而熔断点很小时，可判断为负荷过载熔断，或所接保险丝偏小。
因为保险丝通过较大电流时产生热量，随时间的增长，热量越积越多，温度升高，当达到保险丝的熔点时，便在中间熔断，这是正常的保护性熔断。
２、保险丝头上断保险丝两头压紧螺钉的附近断，是闸刀开关保险丝的螺钉的没拧紧，长期使用松动、氧化，接触电阻增大，产生热量，恶性循环，使保险丝在两头的螺钉附近熔断。
电工之家３、保险丝中间严重烧断三相闸刀开关中，其中一根保险丝严重熔断，一般是单相接地故障，三相保险丝同时严重熔断，是严重过载。
再从保险丝熔断的程度可看出通过电流的大小，若保险丝全部熔化，闸刀开关弧室烧黑。
这种情况必须查明原因，排除故障后，才能更换保险丝合闸试用。
４、闸刀开关严重烧毁出现故障后，保险丝全部气化，严重时闸刀开关瓷底盘烧碎，并由白色烧成暗红色，故障发生时伴有爆炸声。
这种情况危害严重，常造成前一级保护开关动作，且多数发生在三相闸刀开关上。
原因是火弧短路，若闸刀开关又没有盖下闸盖，当遇上严重过载或短路故障时，几根保险丝同时熔断的瞬间，产生的火弧足够大时，因无闸盖隔离，火弧连在一起引起更大的火弧，造成严重的电源短路，火弧的高温将闸刀开关烧毁。
为防止这种危害严重的情况发生，要做好以下四个方面：一是要按负荷大小选用合适的保险丝，不能用太大的，以限制熔断电流，不至于产生的火弧。
二是在闸刀开关上压接保险丝时，要将保险丝中间部位下凹到瓷底盘灭弧槽的中下部，此时产生的火弧不容易飞出造成危害。
三是一定要盖好闸盖，这样带电部分不裸露在外面，可减少不安全因素。
四是要保持闸刀开关清洁无灰尘，避免绝缘程度下降而助长火弧短路的发生。
照明电路的常见故障及维修方案
照明电路的常见故障及维修方案一、照明电路的常见故障及原因：1．短路：短路故障表现为把熔丝熔断，短路点处有明显烧痕、绝缘碳化，而使整个照明电路断电，严重的会使导线绝缘层烧焦，甚至引起火灾。
造成短路的原因有：（1）施工问题，在架接线路时，没有按照规范要求施工，线路中的导线没有压紧涂锡，产生毛刺或导线接头碰在一起，增加电阻。
（2）灯座或开关进水，螺口灯头内部松动或灯座顶芯歪斜碰及螺口，造成内部短路。
（3）导线绝缘层损坏或老化，并在零线和相线的绝缘处碰线。
（4）用电器具接线不好，以致接头碰在一起。
（5）自然因素，线路在经过长时间风吹日晒后，绝缘外皮老化脱落，使内部导线接触形成短路，或在风雨天气中，有雨水进入开关，发生联电形成短路；（6）人为因素，在使用临时线路时，没有注意采取保护措施，在作业过程中误碰导致线路短路。
(7)电气设备的工作环境有大量导电粉尘，如淀粉厂，在这种环境中，如果不注意采取防尘措施，当导电粉尘在线路上积累较多时，就会引发短路。
短电故障的检查：当发现短路打火或熔丝熔断时，会出电火花的现象，并引起短路保护动作，应先检查故障点。
尽量排除故障后再开闸通电。
2．断路：火线、零线均可能出现断线。
发生断路故障后，负荷将不能正常工作。
造成断路的常见原因有：（1）负荷过大使熔丝烧断。
（2）开关触点松动、接触不良。
（3）导线接头处压接不实、接触电阻过大造成局部发热并引起连接处氧化，特别是铜铝导线相接时无过渡接头引起接头处严重腐蚀。
（4）因施工质量低劣或导线质量欠佳在转角处折断线芯。
若某一电路中电灯都不能正常工作，说明干线回路有断路故障。
断电故障的检查：查找断路故障时可用试电笔、万用表等进行测试，分段查找与重点部位检查相结合。
对较长线路可采用对分法查找断路点。
如果几盏电灯都不亮，说明只是局部导线发生断路，这时只需查找这几盏灯的共用的导线即可。
个别灯不亮，应重点检查这只灯的灯泡、灯头、灯座开关等，若没问题，再检查与该灯连接的电路。
中考物理家庭电路故障的分析问题(大题培优 易错 难题)含答案
一、初中物理家庭电路故障的分析问题1．如图所示的电路出现故障，总开关S跳闸后，复位时又立即跳闸。
电工检修时断开所有开关，拔去保险丝，并在此处接入一只普通的白炽灯泡L0，当闭合开关S、S1时，L0正常发光，L1不发光；当闭合开关S、S2时，L0和L2都发出暗红色光；则可以确定电路故障是A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路【答案】B【解析】【分析】将电灯L0按表格中提供的接法接入电路，是把此灯串联接入电路；若电灯L0恰能正常发光，说明开关闭合的那条支路短路，使该灯直接接在电源上；若电灯L0比正常发光暗，说明开关闭合的那条支路的灯与该灯串联接入电路，所分电压低于220V，这条支路正常；若电灯L0不发光，说明开关闭合的那条支路有开路；据此分析判断。
【详解】当闭合开关S、S1时，L0和 L1串联，L0正常发光，L1不发光，说明灯L1短路；当闭合开关S、S2时，L0和L2串联，L0和L2都发出暗红色光说明灯L2正常。
故选B。
【点睛】电路故障是中考必考题型，本题根据灯L0的发光情况判断电路故障，不太难。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
电压互感器一二次侧熔丝熔断故障浅谈
电压互感器一二次侧熔丝熔断故障浅谈【摘要】针对电压互感器一、二次侧熔丝熔断常见故障，简单的分析故障现象及预防措施。
【关键词】电压互感器一、二次侧熔丝熔断措施引言电压互感器一、二次侧熔丝作为电压互感器的一个重要保护元件，它在保护电压互感器本身以及电网、二次侧负荷如仪表、继电器线圈等安全运行方面起着重要的作用。
当电压互感器本身故障时，熔丝能迅速熔断，防止事故扩大；正常运行时，能防止高压电网受电压互感器本身及其引线的影响；当电压互感器二次侧及回路发生故障时，能够快速熔断，保证电压互感器不遭受损坏防止保护误动等。
运行中的电压互感器，除了其内部线圈发生匝间、层间或相间短路以及一相接地等故障使其一、二次侧熔丝熔断外，还可能有多种原因造成，据不完全统计，仅信阳市每年就有上万起电压互感器一、二次侧熔丝熔断故障发生，它成为电压互感器运行中的最常见的故障，若处理不当，不仅会使故障范围扩大，影响设备的安全运行，还可能酿成事故，本文以10KV电压互感器为例，对此作一分析，并对其判断、处理办法作一说明。
1、一、二次侧熔丝熔断故障现象1.1电压互感器一次侧熔丝熔断当电压互感器一次侧熔丝熔断时，受负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40V，此时其他两相电压应保持为正常相电压或稍低。
同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。
1.2电压互感器低压熔丝熔断电压互感器二次侧熔丝熔断时，在二次侧的反映和高压熔丝基本类似，但是由于熔丝熔断发生在二次侧，即低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。
在这种情况下，通过用电压表检查电压回路熔断器两侧电压，可以快速地确定故障原因。
如果某相低压熔丝两侧电压不等，可以确认为该低压熔丝熔断，否则，应判断为互感器高压熔丝熔断。
在实际运行中，由于电压互感器所接的设备不同，接线方式不同，因此熔丝熔断后电压表的指示数可能出现各种不同的情况，但一般来说，非故障相的电压保持正常，与故障相有关的电压都有不同程度的降低。
10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施
10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施作者：李国辉来源：《中国新技术新产品》2013年第19期摘要：本文首先对10kV电压互感器的概念原理与运行方式进行介绍，概述电压互感器熔断器熔断的危害，然后通过理论分析电压互感器高压熔丝熔断故障原因，进而对其故障原因作出相应的预控措施，为以后将会出现相同类似的问题提供借鉴与价值参考。
关键词：电压互感器；铁磁谐振；预控措施中图分类号：TM563 文献标识码：B一、电压互感器概念原理与运行方式PT（电压互感器），为一种按一定的比例由高电压转换成相对标准的低电压（常规是100/V、100V），在高压与相位能够保持一致联系的基础上，能实时准确地对高压量值变化的设备进行不同反映。
PT（电压互感器）从另一种角度上来说是一个降压变压器（图1所示）：基于在电磁感应的原理之中，二次侧会在匝数较少、仪表与保护等负载及二次侧并接时会产生电压感应，因为这些负荷通过二次电流相当的小，有十分之大的阻抗值，所以在PT（电压互感器）的工作情况中，相当于出现空载情况的变压器。
二、电压互感器损坏及高压熔丝熔断的危害（1）在引起PT受到损坏及高压熔丝烧毁之后，此种现象的出现，若不立即进行修复，将会引发10kV母线运行不能进行分段。
（2）正常情况下，谐振过电压在10kV系统中，是最为常见引起的不寻常运行现象，过电压谐振幅度虽然不高，可它的存在是长期性，尤其是低频率的谐波影响变电站变压器线圈装置上，而其他设备可能危及绝缘总线上，可以使严重的弱点在其他绝缘击穿，造成严重的伤害甚至是短期的大面积停电。
（3）如果PT损坏或高压保险丝烧断的，直接会对电量造成损失与计量方面也难以做到准确算计；如此同时在保护消失的电压，对供电设备的安全运行将会受到严重危及。
（4）在PT损坏或高压变压器保险丝烧断现象的情况下，操作人员将会在检查设备时会造成伤害。
三、PT保险丝熔断主要故障原因分析在实际运行工作中，PT高压熔丝经常会出现熔断现象，其发生故障原因见见图2。
变压器知识三十个口诀电工必备顺口溜
变压器知识口诀电工必备顺口溜1、两台变压器的并列运行并列两台变压器，四个条件要注意；阻抗误差不超十，相互连接同相序。
联结组别要相同，变压比值要相等。
容量差别不宜大，三比一内为最佳。
2、配电变压器熔丝熔断的原因高压熔丝若熔断，六个原因来判断。
熔丝规格选的小；质量选择好不好；是否冲击遭雷电；套管破裂或击穿。
高压引线有短路；绝缘击穿在内部；3、对低压配电变压器供电半径的规定低压供电一张网，配变设在网中央。
伸出电缆有距离，一般不超五百米。
负荷较小可延出，最多不超一千五。
根据实际来实行，平原山地各不同。
4、变压器异常声响的判断①音调很高嗡声大，过载或是过电压。
间歇猛烈咯咯声，单相负载急剧增。
叮当锤击声音重，穿心螺杆已松动。
间歇发出哧哧响，铁心接地有不良。
5、变压器异常声响的判断②声音巨大在轰鸣，绕组短路较严重。
高压套管有裂痕，嘶嘶声音较高频。
高压引线壳闪络，噼噼啪啪炸开锅。
跌落开关吱吱响，分接接触已不良。
6、灯泡不亮的原因查找办法灯泡不亮常遇见，常见原因灯丝断。
透明灯泡直接看，不行就用电笔验。
合上开关点两端，都不发亮断火线。
一亮一灭灯丝断，两端都亮断零线。
7、配电变压器的安装要求杆上安装不宜大，容量控制四百下。
距地最少两米五，安全规范记清楚。
落地安装设围栏，一点八米才安全。
若是经济能允许，采用箱式更得体。
8、干式变压器运行前的检查本体外观仔细看，检查紧固连接件。
下方垫块凸台处，铁芯绕组无异物。
风机温控接到位，探头放置低压内。
门控装置不能忘。
外壳完好通风畅。
9、干式变压器运行前的试验项目直流电阻电压比，联结组别有无异。
绝缘电阻要检测，铁芯绕组均需做。
检查是否已接地，温控探头外面取。
工频耐压必须打，分接开关做检查。
10、油浸式变压器运行前工作检查①配变安装将运行，一看二测三要听。
油位查看螺栓紧，瓷瓶套管无裂痕。
导线连接均完好，外壳接地需可靠。
计量表箱无损毁，熔丝规格要搭配。
11、油浸式变压器运行前工作检查②设备资料看一看，空载损耗做实验。
电压互感器高压熔丝一相熔断与单相接地判断
电压互感器高压熔丝一相熔断与单相接地
判断
姓名：XXX
部门：XXX
日期：XXX
电压互感器高压熔丝一相熔断与单相接地判断2002-08-23，某一35kV变电站绝缘监察母线报出“35kV母线接地信号”，运行人员没有认真检查表记指示，调度员也没有详细询问情况，就错误地把电压互感器单相高压熔丝熔断当成接地故障处理，造成用户停电事故，在系统内产生了不良影响。
在电压互感器单相高压熔丝熔断和接地故障时，母线绝缘监察表的指示都会发生变化，如不注意分析，往往会造成误判断。
但只要检查三相对地电压指示情况，将各相对地电压进行分析比较，这2种情况还是容易区分的。
具体的判断方法为：
（1）单相接地故障时，正常相对地电压升高，故障相对地电压降低（完全接地时为0）。
（2）电压互感器高压熔丝单相熔断时，熔断相对地电压降低，但一般不为0，还会有感应电压。
因单相熔断时，加在互感器上的一次电压少了一相，另两相为正常电压，其相量差120°，所以会在互感器开口三角两段出现3倍于正常电压的零序电压，此时也可能报出接地信号（绝缘监察继电器整定值一般为30V左右）。
通过以上2种现象的比较分析，一般是不会发生误判断的。
第 2 页共 3 页
感谢您的浏览！整理范文，仅供参考。
第3 页共3 页。
熔丝熔断故障排除措施有哪些
熔丝熔断故障排除措施有哪些熔丝熔断是指在电路中，当电流超过熔丝的额定电流时，熔丝会熔断，以保护电路和设备不受过载电流的损害。
然而，当熔丝熔断时，也会导致设备无法正常工作，因此需要及时排除故障。
本文将介绍熔丝熔断故障排除的措施。
1. 检查电路连接。
首先要检查电路的连接是否松动或者接触不良，这可能是导致熔丝熔断的原因之一。
检查电路连接的方法是使用万用表测量电路的导通情况，确保电路连接良好。
2. 检查设备负载。
设备负载过大也是导致熔丝熔断的原因之一。
因此需要检查设备的负载情况，确保设备的负载在熔丝的额定电流范围内。
如果设备的负载过大，需要采取相应的措施，如更换更大容量的熔丝或者减小设备的负载。
3. 检查电路短路。
电路短路也是导致熔丝熔断的常见原因之一。
在电路短路的情况下，电流会迅速增大，导致熔丝熔断。
因此需要检查电路是否存在短路情况，排除短路故障。
4. 检查电路过载。
电路过载也是导致熔丝熔断的原因之一。
在电路过载的情况下，电流会超过熔丝的额定电流，导致熔丝熔断。
因此需要检查电路的负载情况，确保电路不会过载。
5. 检查熔丝的质量。
熔丝的质量也会影响其熔断的可靠性。
因此需要检查熔丝的质量，确保熔丝符合相关的标准要求。
如果发现熔丝质量不合格，需要及时更换熔丝。
6. 检查电路保护装置。
电路保护装置的性能也会影响熔丝熔断故障的排除。
因此需要检查电路保护装置的性能，确保电路保护装置能够及时响应过载和短路情况，保护电路和设备不受损坏。
7. 检查设备工作环境。
设备工作环境的变化也会影响熔丝的熔断情况。
例如温度过高或者湿度过大都会影响熔丝的性能。
因此需要检查设备的工作环境，确保设备能够在合适的工作环境下正常工作。
总之，熔丝熔断故障排除需要综合考虑电路连接、设备负载、电路短路、电路过载、熔丝质量、电路保护装置和设备工作环境等多个方面的因素。
只有全面排查并及时采取相应的措施，才能有效地排除熔丝熔断故障，确保设备的正常工作。
电压互感器高压熔丝一相熔断与单相接地判断
电压互感器高压熔丝一相熔断与单相接地判断电压互感器是电力系统中一种重要的量测装置，用于将高电压系统中的电压信号变换成为低电压信号，以便接入测量设备。
在电力系统的实际应用中，电压互感器的可靠性和精度对于系统的运行和检修至关重要。
然而，在电压互感器运行过程中，可能会出现一些故障，例如高压熔丝一相熔断和单相接地。
本文将围绕这两种故障进行详细的介绍和分析。
高压熔丝一相熔断高压熔丝是电压互感器中一种保护装置，用于在电压互感器出现过流或短路时自动切断电路，以防止电压互感器内部元件损坏。
高压熔丝的选择应根据电压互感器的额定电压和额定容量进行。
若高压熔丝熔断，则会导致电压互感器无法正常工作，对于电力系统的保护和控制产生严重影响。
高压熔丝熔断一般是由于以下原因引起的：1.过流或短路：电压互感器内部元件老化、损坏或设备参数设置不当等原因，导致过流或短路现象出现，从而导致高压熔丝熔断。
2.电压互感器运行环境不良：在高温、高湿、腐蚀性气体环境下长期运行，会导致高压熔丝失效。
对于高压熔丝一相熔断的判断，可以通过以下几步进行：1.检查高压熔丝：对于熔丝已熔断的情况，应拆开电压互感器检查高压熔丝，如果高压熔丝已经熔断，则可以判断为高压熔丝一相熔断。
2.检查电压互感器内部元件：对于高压熔丝未熔断的情况，应检查电压互感器内部元件，是否存在老化、损坏等情况。
如果检查出故障元件，则应及时更换，以免引起高压熔丝熔断。
3.检查电压互感器运行环境：对于高压熔丝未熔断的情况，应检查电压互感器运行环境是否良好。
如果不良，则应采取相应措施，以保障设备正常运行。
单相接地单相接地是电力系统中常见的一种故障，是指系统中一相电缆或设备的任意一点与接地电缆或大地意外接触，从而形成电路的一种故障模式。
对于电压互感器而言，单相接地会导致电压互感器输出异常，影响电力系统的保护和控制，因此需要及时进行判断和处理。
单相接地一般是由以下原因引起的：1.电缆或设备绝缘材料老化、损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供参考[整理] 安全管理文书
从熔丝的熔断判断线路故障
日期：__________________
单位：__________________
第1 页共3 页
仅供参考[整理]
从熔丝的熔断判断线路故障
用HK2系列刀开关来通、断负载电路，当熔丝熔断后，看熔丝熔断的情况可分析判断故障原因。
1熔丝端断
熔丝两头附近熔断，是由于开关熔丝没有压紧和固定好造成的，熔丝长期松动，氧化时间长，使接触电阻增大，电流通过产生热量，时间一长，会使熔丝在两头的螺钉附近熔断。
2熔丝中间熔断
刀开关紧压的熔丝，其熔断点在熔丝中间，而且熔断点很小，可判断为负荷过大，或所用熔丝过电流时产生热量，随时间增长，热量积累越多，温度升高越快，当达到熔丝熔点时，便在中间熔断，这是正常的保护性熔断。
3熔丝中间严重烧断
在三相刀开关中，其中一根熔丝严重烧断，一般为单相接地所致，三根熔丝同时烧断，是严重超出额定负载。
从熔丝熔断程度上可以看出通过电流的大小，若熔丝全部融化，开关内烧黑，可能是相间短路造成，这种情况必须查找原因，排除故障后，才能更换熔丝合闸工作。
4严重烧毁
出现故障后，熔丝全部气化，刀开关瓷盘底座烧碎，并由白色烧为红色时，这种情况非常严重，并且危险极大。
此情况一般多发生在三相刀开关中，其主要原因是弧光短路。
若刀开关没有盖好上下盖，当遇上严重过载或短路故障时熔丝同时烧断造成严重的电源相间短路，高温将刀开关烧毁。
第 2 页共 3 页
仅供参考[整理] 安全管理文书
整理范文，仅供参考！
日期：__________________
单位：__________________
第3 页共3 页。
