电力系统故障测距
电力线路故障测距方法综述
电力线路故障测距方法综述1.直流法：直流法是最早被使用的一种故障测距方法。
该方法利用电流和电压信号的比例关系来测量故障距离。
在故障发生时，通过增大直流电源的电流，可以使故障出口处的电压降低，从而可以准确计算故障点的位置。
然而，直流法需要大量的计算和测量，并且对于多故障的线路无法定位。
2.阻抗法：阻抗法是一种常见且精确的故障测距方法。
该方法利用故障点附近的线路阻抗来测量故障点的位置。
在故障发生时，通过测量电压和电流，可以计算出故障点处的阻抗值，从而确定故障点的位置。
阻抗法在电力系统中被广泛使用，但是对于多段故障的线路也存在一定的局限性。
3.反射法：反射法是一种利用电力信号的反射原理来测量故障距离的方法。
在故障发生时，电力信号会在故障点产生反射，通过捕捉反射信号的时间和幅值，可以计算出故障点的距离。
反射法具有较高的定位精度，并且对于多段故障有较好的适应性。
4.波形比较法：波形比较法是一种新型的故障测距方法。
该方法通过比较正常工作线路和故障点线路的电压和电流波形差异，来测量故障距离。
波形比较法具有较高的测距精度，并且可以根据线路工况自动调整故障测距参数，适应不同条件的故障。
综上所述，电力线路故障测距是电力系统运行中的一项重要工作，对于确保电力线路的稳定运行具有重要意义。
目前主要的故障测距方法包括直流法、阻抗法、反射法和波形比较法。
这些方法各有优劣，适用于不同的故障情况。
随着技术的不断进步，电力线路故障测距方法也会不断发展和改进，以提高测距精度和快速定位故障点。
电力系统输电线路故障测距研究方法
电力系统输电线路故障测距方法研究摘要：本文首先全面地介绍了故障测距在国内外发展历程和研究现状。
根据各测距算法采用的原理不同，将现有的各种测距算法分为行波法、阻抗法、故障分析法以及智能法，然后逐类对各种算法的理论基础和应用条件上进行了分析、对比和讨论，并在此基础上总结得出了各测距算法的优点及存在的问题，指出了每种测距算法的适用范围和应用局限性。
其次设计了一套高压输电线路新型故障测距装置，该测距装置采用专门设计的高速采样单元捕获暂态电流行波信号，采用全球定位系统GPS为线路两端提供精度高达s 1的统一时标,从而可实现高精度的双端行波法测距。
为了验证本论文提出的故障定位方法的可行性，通过分析研究，其结果说明本系统的实验方案确实可行。
理论和仿真结果表明，本文所作的工作提高了行波故障测距在不同线路结果情况下的适应性、精度和可靠性。
关键词：输电线路；故障测距；电力系统；行波；全球定位系统(GPS) Research about the measure of faultlocation in power system transmissionlineAbstract：The development and general situation of the research in this field in China and in other countries is introduced in this paper. All the existing algorithms can be classified into 4 main methods those are traveling wave location, impedance location, fault analysis location and Intelligence location .Then the principle and application condition of each algorithm are presented and discussed. Based on the analysis and comparison of each algorithm, the corresponding merits and application limitation are concluded.In this article, a new design scheme of the fault locator for HV transmission lines is presented. By using high-speed data acquisitioning unit designed specially to capture traveling waves of transient current, using Global Positioning System (GPS) to supply high precise time tagging for both ends and using wavelet transform theories to identify the head of the traveling waves, the fault locator can realize high precise double-ended traveling waves location. At the same time, using two-terminal voltages and currents sampled by the medium-speed sampling and processing unit synchronized by the Pulse Per Second (1PPS) of GPS, can realize accurate double ended steady state location.In order to verifying the feasibility of the fault location method, which is presented in this thesis, the experiment is performed based on the locale condition. The result shows that the experimental scheme of this thesis is feasible. The analysis and simulation results indicate that the studies in this dissertation can improve the accuracy, reliability and adaptability of traveling wave fault location.Keywords:power transmission line; Traveling wave; power system；Global Positioning System (GPS) ；fault location第1章绪论1.1 引言电能作为洁净的二次能源，在当代社会的能源比重原来越发挥着它不可替代的作用。

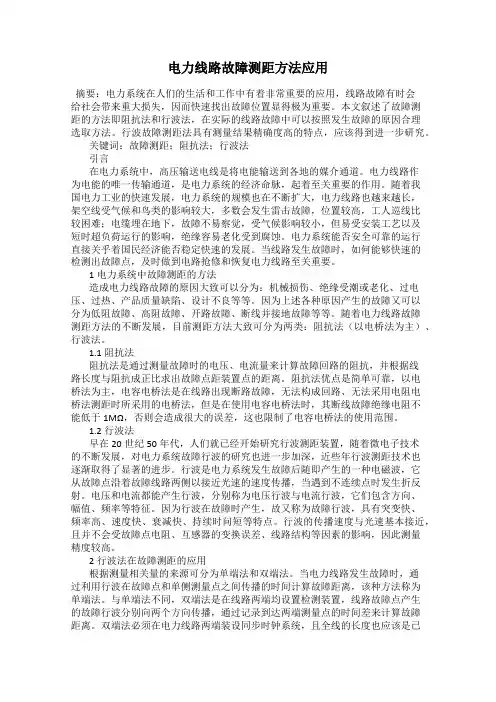

电力线路故障测距方法应用
电力线路故障测距方法应用摘要：电力系统在人们的生活和工作中有着非常重要的应用，线路故障有时会给社会带来重大损失，因而快速找出故障位置显得极为重要。
本文叙述了故障测距的方法即阻抗法和行波法，在实际的线路故障中可以按照发生故障的原因合理选取方法。
行波故障测距法具有测量结果精确度高的特点，应该得到进一步研究。
关键词：故障测距；阻抗法；行波法引言在电力系统中，高压输送电线是将电能输送到各地的媒介通道。
电力线路作为电能的唯一传输通道，是电力系统的经济命脉，起着至关重要的作用。
随着我国电力工业的快速发展，电力系统的规模也在不断扩大，电力线路也越来越长，架空线受气候和鸟类的影响较大，多数会发生雷击故障，位置较高，工人巡线比较困难；电缆埋在地下，故障不易察觉，受气候影响较小，但易受安装工艺以及短时超负荷运行的影响，绝缘容易老化受到腐蚀。
电力系统能否安全可靠的运行直接关乎着国民经济能否稳定快速的发展。
当线路发生故障时，如何能够快速的检测出故障点，及时做到电路抢修和恢复电力线路至关重要。
1电力系统中故障测距的方法造成电力线路故障的原因大致可以分为：机械损伤、绝缘受潮或老化、过电压、过热、产品质量缺陷、设计不良等等。
因为上述各种原因产生的故障又可以分为低阻故障、高阻故障、开路故障、断线并接地故障等等。
随着电力线路故障测距方法的不断发展，目前测距方法大致可分为两类：阻抗法（以电桥法为主）、行波法。
1.1阻抗法阻抗法是通过测量故障时的电压、电流量来计算故障回路的阻抗，并根据线路长度与阻抗成正比求出故障点距装置点的距离。
阻抗法优点是简单可靠，以电桥法为主，电容电桥法是在线路出现断路故障，无法构成回路、无法采用电阻电桥法测距时所采用的电桥法，但是在使用电容电桥法时，其断线故障绝缘电阻不能低于1MΩ，否则会造成很大的误差，这也限制了电容电桥法的使用范围。
1.2行波法早在20世纪50年代，人们就已经开始研究行波测距装置，随着微电子技术的不断发展，对电力系统故障行波的研究也进一步加深，近些年行波测距技术也逐渐取得了显著的进步。

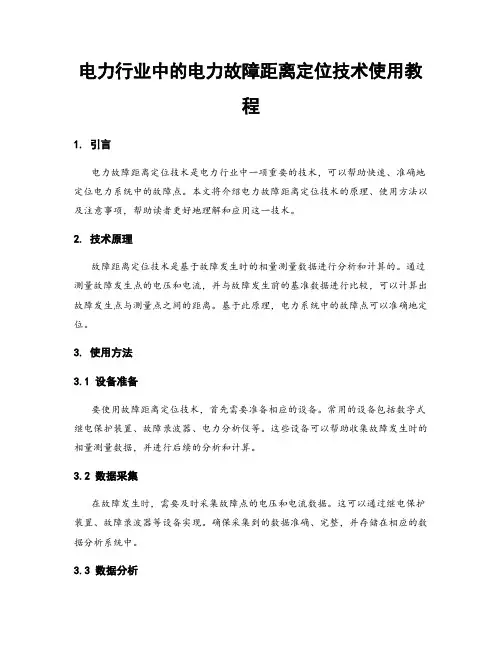

电力行业中的电力故障距离定位技术使用教程
电力行业中的电力故障距离定位技术使用教程1. 引言电力故障距离定位技术是电力行业中一项重要的技术，可以帮助快速、准确地定位电力系统中的故障点。
本文将介绍电力故障距离定位技术的原理、使用方法以及注意事项，帮助读者更好地理解和应用这一技术。
2. 技术原理故障距离定位技术是基于故障发生时的相量测量数据进行分析和计算的。
通过测量故障发生点的电压和电流，并与故障发生前的基准数据进行比较，可以计算出故障发生点与测量点之间的距离。
基于此原理，电力系统中的故障点可以准确地定位。
3. 使用方法3.1 设备准备要使用故障距离定位技术，首先需要准备相应的设备。
常用的设备包括数字式继电保护装置、故障录波器、电力分析仪等。
这些设备可以帮助收集故障发生时的相量测量数据，并进行后续的分析和计算。
3.2 数据采集在故障发生时，需要及时采集故障点的电压和电流数据。
这可以通过继电保护装置、故障录波器等设备实现。
确保采集到的数据准确、完整，并存储在相应的数据分析系统中。
3.3 数据分析采集到故障数据后，需要对其进行分析以计算故障发生点的距离。
这需要借助电力分析仪等工具进行计算。
根据故障发生前的基准数据以及采集到的故障数据，可以确认故障发生点距离测量点的位置。
3.4 结果判断根据计算得到的距离结果，可以判断故障点的位置。
通常，距离较近的故障点可能是更有可能的故障位置。
根据实际情况，结合其他信息，可以进一步确认故障点的位置。
4. 注意事项4.1 数据采集的准确性要保证故障距离定位技术的准确性，首先需要确保采集到的数据准确性。
在采集过程中，需要注意设备的选用和校准，以及数据的实时性和完整性。
4.2 数据分析的准确性在数据分析过程中，需要注意选择合适的工具和算法，以确保计算结果的准确性。
同时，要避免人为因素对数据分析的影响，例如误操作和数据处理错误等。
4.3 结果判断的综合考虑在判断故障点位置时，除了距离计算结果外，还需要结合其他信息进行综合考虑。

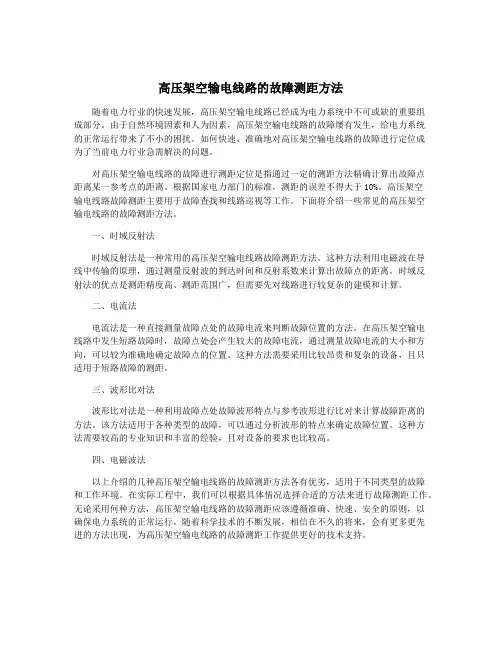

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法随着电力行业的快速发展，高压架空输电线路已经成为电力系统中不可或缺的重要组成部分。
由于自然环境因素和人为因素，高压架空输电线路的故障屡有发生，给电力系统的正常运行带来了不小的困扰。
如何快速、准确地对高压架空输电线路的故障进行定位成为了当前电力行业急需解决的问题。
对高压架空输电线路的故障进行测距定位是指通过一定的测距方法精确计算出故障点距离某一参考点的距离。
根据国家电力部门的标准，测距的误差不得大于10%。
高压架空输电线路故障测距主要用于故障查找和线路巡视等工作。
下面将介绍一些常见的高压架空输电线路的故障测距方法。
一、时域反射法时域反射法是一种常用的高压架空输电线路故障测距方法。
这种方法利用电磁波在导线中传输的原理，通过测量反射波的到达时间和反射系数来计算出故障点的距离。
时域反射法的优点是测距精度高、测距范围广，但需要先对线路进行较复杂的建模和计算。
二、电流法电流法是一种直接测量故障点处的故障电流来判断故障位置的方法。
在高压架空输电线路中发生短路故障时，故障点处会产生较大的故障电流，通过测量故障电流的大小和方向，可以较为准确地确定故障点的位置。
这种方法需要采用比较昂贵和复杂的设备，且只适用于短路故障的测距。
三、波形比对法波形比对法是一种利用故障点处故障波形特点与参考波形进行比对来计算故障距离的方法。
该方法适用于各种类型的故障，可以通过分析波形的特点来确定故障位置。
这种方法需要较高的专业知识和丰富的经验，且对设备的要求也比较高。
四、电磁波法以上介绍的几种高压架空输电线路的故障测距方法各有优劣，适用于不同类型的故障和工作环境。
在实际工程中，我们可以根据具体情况选择合适的方法来进行故障测距工作。
无论采用何种方法，高压架空输电线路的故障测距应该遵循准确、快速、安全的原则，以确保电力系统的正常运行。
随着科学技术的不断发展，相信在不久的将来，会有更多更先进的方法出现，为高压架空输电线路的故障测距工作提供更好的技术支持。

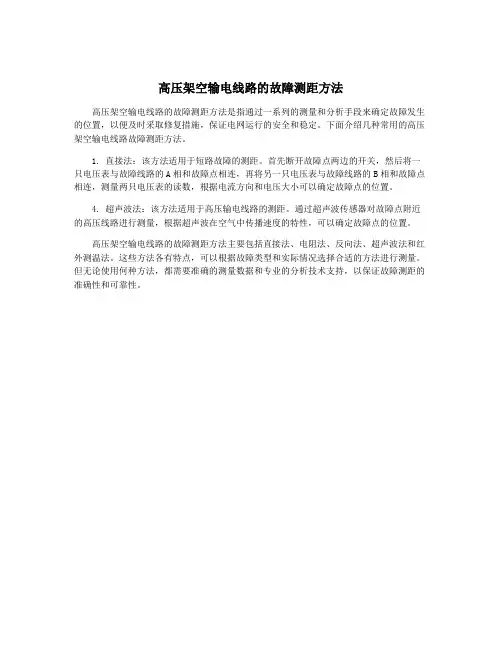

高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法是指通过一系列的测量和分析手段来确定故障发生的位置，以便及时采取修复措施，保证电网运行的安全和稳定。
下面介绍几种常用的高压架空输电线路故障测距方法。
1. 直接法：该方法适用于短路故障的测距。
首先断开故障点两边的开关，然后将一只电压表与故障线路的A相和故障点相连，再将另一只电压表与故障线路的B相和故障点相连，测量两只电压表的读数，根据电流方向和电压大小可以确定故障点的位置。
4. 超声波法：该方法适用于高压输电线路的测距。
通过超声波传感器对故障点附近的高压线路进行测量，根据超声波在空气中传播速度的特性，可以确定故障点的位置。
高压架空输电线路的故障测距方法主要包括直接法、电阻法、反向法、超声波法和红外测温法。
这些方法各有特点，可以根据故障类型和实际情况选择合适的方法进行测量。
但无论使用何种方法，都需要准确的测量数据和专业的分析技术支持，以保证故障测距的准确性和可靠性。
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法主要是通过检测故障点处电流和电压的变化来判断
故障的位置。
下面介绍几种常用的故障测距方法。
1. 交流谐波法：该方法是利用故障产生的谐波信号进行测距。
当电力系统发生故障时，故障点处会产生谐波，谐波信号会沿线路传播，并逐渐衰减。
通过测量线路上不同位
置处的谐波信号强度的变化，可以大致确定故障位置。
2. 电阻测距法：该方法是通过测量故障点处的接地电阻来确定故障位置。
对于单相
接地故障，将线路的一端短路，然后测量接地点到短路点的电阻值，通过计算可以得到故
障距离。
对于双相接地故障，可以通过同时测量线路的两个相位的接地电阻值来确定故障
位置。
4. 电流比率法：该方法是通过测量故障点处电流与终端处电流之比来确定故障位置。
当发生故障时，故障点处电流的变化会导致线路上其他位置电流的变化，在测量线路上不
同位置处的电流比率后，可以通过计算来确定故障位置。
除了以上几种方法，还有一些其他的故障测距方法，如相位比对法、波阻抗法等，都
是根据不同的原理和测量参数进行故障位置的确定。
这些方法各有优缺点，可以根据具体
情况选择适合的方法进行故障测距。
在实际应用中，通常结合多种方法来提高故障测距的
准确性和可靠性。
电力网络中的故障测距与定位方法研究
电力网络中的故障测距与定位方法研究一、引言电力系统是现代社会中不可或缺的基础设施之一，而电力故障的发生给供电可靠性和电能质量带来了严重威胁。
因此，准确快速地测距和定位电力故障对于维护电网稳定运行至关重要。
本文将探讨电力网络中的故障测距与定位方法的研究。
二、故障测距方法的研究1. 电力传输线故障测距方法传输线故障测距方法是一种常用的故障测距手段，其基本原理是利用测量传输线两端的电压、电流以及传输线的参数等信息，通过计算得出故障距离。
在此基础上，研究者们通过改进传输线模型、信号处理算法以及测量设备的精度等方面，不断提高测距的准确性和实时性。
2. 输电线路故障测距方法与传输线不同，输电线路往往具有较长的传输距离和复杂的网络拓扑，因此故障测距方法需要考虑这些特点。
研究者们通过采用多种故障检测技术，如电压改变率法、自适应滤波法等，结合计算机辅助分析方法，实现对输电线路故障的测距与定位。
三、基于机器学习的故障定位方法研究近年来，随着人工智能领域的快速发展，机器学习技术在电力系统故障测距与定位中得到了广泛应用。
机器学习算法可以通过对大量历史故障数据的学习，建立故障模型，从而实现对未知故障的判断和定位。
这种方法具有较高的准确性和实时性，能够有效应对电力网络的复杂性和高速性。
四、故障定位方法的实践应用除了学术研究，故障测距与定位方法已经在实际的电力系统中得到了应用。
例如，在某地的配电网中，通过引入高精度测量设备和先进的信号处理算法，成功地实现了对短路故障的准确定位。
而在某高压输电线路的应用中，结合机器学习算法和无线传感器网络技术，实现了对不同类型故障的精确测距。
五、故障测距与定位方法的挑战与展望虽然故障测距与定位方法在过去几十年取得了显著的进展，但仍然存在一些挑战。
例如，电力系统的复杂性导致了测距与定位方法的复杂性。
此外，故障数据的采集与处理也对方法的准确性和实时性提出了更高的要求。
为了解决这些问题，需要进一步研究和改进现有方法，同时结合新颖的算法和技术，提高故障测距与定位的性能。
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法一、引言随着电力系统的不断发展，高压架空输电线路已成为电力传输的重要方式。
由于环境、设备的老化等原因，架空输电线路存在着各种不同的故障，如短路、接地故障等，给电网的安全稳定运行带来了严重的隐患。
及时准确地测距并快速定位故障点，对于提高电力系统的可靠性和经济性具有十分重要的意义。
本文将从高压架空输电线路的故障测距原理、方法及其优缺点等方面展开讨论，以期提供有关从业人员一个较为全面的参考。
二、故障测距原理1. 电气测距原理故障发生后，故障点附近的不同电气参数会发生变化，如电压、电流、阻抗等，通过对这些参数的测量和计算，可以实现对故障点的测距。
根据电气测距原理，可以将其分为以下几种常用的方法：（1）电压法：利用故障点附近的电压变化进行测距。
其基本原理是通过不同故障方式引起的电压变化来确定故障距离。
该方法具有简单、直观的特点，但对于短路故障的测距精度较低。
（2）电流法：利用故障点附近的电流变化进行测距。
该方法通过测量故障点附近的电流值，以及与正常运行时的电流值进行比较，从而计算出故障点的距离。
电流法的优点是测距精度较高，但其缺点是需要在故障发生时进行测量。
除了电气测距原理外，还可以利用故障信号传输的方式进行测距。
通常采用的方法是通过故障点发出的高频信号或脉冲信号，利用接收端感测到的信号强度及时间差来计算故障距离。
信号测距原理通常应用于变流器型及HVDC输电线路，其原理简单、测距准确性较高，但对于线路故障类型的适用性相对较差。
（1）基于相邻两侧电压的比较：该方法是通过测量故障点两侧的电压值，在不同负荷条件下对两侧电压的比值进行计算，从而得出故障距离。
这种方法的优点是测距简单，但需要考虑负荷变化对电压值的影响。
（2）基于线路模型的计算：2. 电流故障测距方法（1）基于故障点附近电流谐波的测量：该方法是通过测量故障点附近的电流谐波成分，对不同类型的故障点进行识别和测距。
这种方法的优点是测距准确性较高，但需要较为精密的仪器和技术支持。
电力系统故障测距
输电线路故障测距第一章概述 (2)第一节基础知识 (2)第二节对故障测距的要求 (6)第二章单回线测距 (7)第一节单端测距 (7)第二节双端测距 (8)第三节参数估计 (14)第三章双回线测距 (16)第四章结束语 (19)参考文献 (20)第一章 概 述在电力系统输电线上经常发生各种短路故障，在故障点有些故障现象比较明显，比较好辨认，有些故障则现象不太明显，如在中性点不接地系统发生单相接地故障时，由于接地电流小，所以在故障点造成的损害小，当保护切除这一故障后，故障点有时很难查找，但这一故障点由于绝缘已经发生变化，相对整条线路而言比较薄弱，所以很可能是下一次故障的发生地，因此，仍然需要尽快找到。
长期以来，由于故障测距精度偏低，不仅影响了故障线路供电恢复时间，也给线路运行维护人员查线带来了沉重负担。
如何快速、精确地实现线路故障点的确定是故障测距的基本任务，是电力系统继电保护领域的一个重要研究课题。
在不同的场合，对故障测距的要求也不尽相同。
在保护装置中，为了满足继电保护的技术要求，除了测距的精度外，更注重的则是如何快速地得到这一结果。
而在继保信息管理系统中，由于是离线（或准在线）系统，计算时间很好满足，所以更注重的则是测距的精度。
当前故障测距方法可以分为两大类，一类是利用线路故障时由录波装置得到的各种电气量信息（电压、电流等），通过建立合适的线路模型，运用电力系统分析的手段得到故障点。
另一类测距方法与雷达的原理相似，在输电线发生故障时，通过物理手段（测距装置）向线路上施加一定的信号，这一信号在故障点会发生反射和折射，分析得到的反射信号即可计算出十分准确的测距结果。
一般第一类方法的测距精度为线路长度的2~3%，第二类方法的测距精度可达一个杆塔行距以内（<500米），由此可见第二类方法的测距精度之高。
但由于需要较高的硬件投资，一般只在重要线路上使用，短时间内不能普及。
本文所讲的故障测距则是第一类方法，这也是目前电力系统领域研究最多的方法。
电力系统输电线路故障测距方法浅析
电力系统输电线路故障测距方法浅析摘要：输电线路故障测距用来解决线路故障定位问题。
论文详细分析了阻抗测距法和行波测距法的原理及优缺点。
目前云南电网行波测距大部分只用在500kV线路。
由于行波测距应用不广泛，绝大部分运行人员对行波测距装置不熟悉。
论文旨在提高运行人员对行波测距认识，不断提高对该装置的管理水平。
关键词：故障测距；阻抗测距；行波测距输电线路故障测距就是运用输电线路故障时的一些电气量通过计算来确定故障点与变电站的距离，简单地说就是故障点定位。
精确的故障测距能够减轻人工巡线的工作量，缩短故障修复时间，减少停电损失，同时也能发现造成线路瞬时故障的绝缘薄弱点、线路走廊下的树枝等事故隐患。
目前，常用的故障测距方法主要有阻抗测距发和行波测距法。
故障录波器和保护装置测距功能就是利用阻抗测距法，行波测距装置是利用行波测距法。
1 阻抗测距法阻抗测距法是根据输电线路故障时测量到的电压、电流计算出故障回路阻抗。
由于输电线路阻抗近似均匀分布，即线路单位长度阻抗可知，从而可以求出故障点到变电站的距离。
变电站内使用的线路保护装置和故障录波器都是运用阻抗测距法来实现测距功能。
新建线路投运前，线路施工人员都要对线路参数进行测试，测出线路长度L，线路阻抗R+jX等参数。
并将测量出的线路长度和阻抗等参数作为定值置入线路保护装置和故障录波器。
图1 输电线路集中参数简图输电线路集中参数简图可表示为图1。
图中M为变电站保护安装处，K为故障点，Um和Im是故障时刻的保护安装处的电流电压。
Zm=Um/Im即为故障时M到K点的阻抗值，由于输电线路单位长度阻抗z=（R+jX）/L已知，不难得出故障点K到变电站M的距离：Lk=Zm/z=Um·L/Im（R+jX）研发人员只要将上述计算公式以程序的形式置入装置，很容易就能得到故障点到变电站的距离。
在上述推倒过程中，我们考虑的是非串补线路且故障点接地电阻近似为0（金属性接地）的情况。
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法【摘要】高压架空输电线路的故障测距方法是电力系统中非常重要的一项技术。
本文首先介绍了测距原理，包括信号传输和故障定位技术。
然后详细介绍了测距设备和数据处理方法，以及测距误差分析，这对于准确测量故障距离至关重要。
总结了高压架空输电线路的故障测距方法，探讨了未来的发展趋势和应用前景展望。
通过本文的学习，读者可以深入了解高压架空输电线路的故障测距方法，为电力系统的故障诊断和维护提供指导和参考。
【关键词】高压架空输电线路、故障测距方法、测距原理、故障定位技术、测距设备、数据处理方法、测距误差分析、总结、未来发展趋势、应用前景展望1. 引言1.1 高压架空输电线路的故障测距方法高压架空输电线路的故障测距方法是指在高压输电线路发生故障时，通过特定的测距原理和技术手段来快速准确地定位故障点，以便及时修复和恢复电力供应。
随着电力系统的发展和普及，高压架空输电线路已成为电力传输的主要途径，因此故障测距方法的研究和应用显得尤为重要。
传统的故障定位方法主要依靠人工巡线和单相测距，存在着定位不准确、效率低下等缺点。
而现代化的故障测距方法则借助先进的技术手段，如全数字式测距装置、GPS定位技术等，实现了快速、准确的故障定位。
在实际应用中，高压架空输电线路的故障测距方法还面临着数据处理复杂、测距误差分析等挑战。
需要不断完善测距设备、优化数据处理方法，提高故障定位的准确性和可靠性。
高压架空输电线路的故障测距方法是电力系统运行中至关重要的一环，其不断发展和完善将为电力供应的稳定和可靠提供有力保障。
未来随着技术的不断进步和应用场景的扩大，高压架空输电线路的故障测距方法将迎来更广阔的发展空间和应用前景。
2. 正文2.1 测距原理测距原理是指根据高压架空输电线路故障产生的电磁信号特征和传播规律，通过一定的技术手段和设备进行测量和分析，从而确定故障距离的方法。
在测距原理中，主要涉及到信号的采集、传输和处理过程。
110kV及以上电力线路故障测距探讨
110kV及以上电力线路故障测距探讨摘要：高压电力线路的故障测距直接关系到电力系统的稳定运行，本文研究了当前阶段110kV及以上使用的许多种线路保护测距方法，并依据其测距原理将其区分为电压法、行波法以及阻抗法。
依靠研究测距的原理与精确度，了解了当前减少测距误差大小的各种方式。
最后，针对可能影响到精确度的各种要素都进行了系统的研究。
关键词：输电线路；故障测距；供电系统1 故障测距与距离保护中距离测量的不同点研究故障测距技术是为了提升供电系统发生故障时的故障点定位精确性。
实现更加精确的定位可以以更高的效率掌握可靠的实时信息，减少在人工检查方面的负担，此外还要增加线路重新恢复供电的速度，从而有效的提升供电系统的安全性与可靠性。
即使故障测距和距离保护技术都与故障问题出现后的故障点位置相关，但实际上两者在具体方式与要求上都存在较大的差异性，在进行距离保护时只需要研究故障点是否处于保护区之中，而故障测距还需要寻找出故障点与观测点之间的距离大小。
1.1 测量方法不同故障测距的目的是得出故障发生的实际位置，而距离保护的目的在于依照规定的动作范围来判断出故障是否处于动作区内。
因为距离保护需要在第一时间内进行精确的判断，同时由于其测量方式为阻抗法，因此会受到供电系统的运行状态与内部结构的影响。
这要求它的动作特性必须保持科学的现状，而不能仅依靠测量所得的数据来进行判断，这导致两者在测量方法方面出现了较大的差异。
1.2 测量实时性要求不同在进行距离保护时需要在第一时间进行测量，因此还需要保持较高的效率，而故障测距则没有提高测量效率的需求，这导致故障测距能够直接跳过故障出现阶段的过渡阶段，提升测量精度，还能够在发生了永久故障时在断路器断开后开始测量。
1.3测量精确度要求不同两者在精度上的要求也存在差异。
在距离保护方面通常的测量数值静态误差值不能高出百分之十，而暂态误差也应低于百分之五，也就是说保护综合误差值不能高出百分之十五，而对于故障测距而言，百分之十五的误差值会极大的影响到定位的精确性，所以距离保护所需的精度在应用于故障测距时仍需要进一步提升。
电力系统的短路分析与故障测距
3.2 故障测距的概念及种类 3.2.1 故障测距的概念 故障测距又称故障定位，对于输电线路来说，是指在线路发生故障后， 根据不同的故障特征，迅速准确地测定出故障点的位置。现有的故障测 距算法按其工作原理可以分为行波法、阻抗法、故障分析法、智能化测 距法。由于阻抗法和故障分析法本质上没有区别，都是分析短路后的故 障特征量，利用短路计算的逆运算求解故障距离。因此把阻抗法和故障 分析法统称为故障分析法。 3.2.2 故障测距的分类
3.3.
参数线路模型
1． 集中参数模型：
图1 集中参数线路模型 假设线路三相完全对称，图1给出了集中参数线路模型，其中：
Zs是线路相自阻抗； Zm是线路相间互阻抗； Ys是线路相自导纳； Ym是线路相间互导纳。
§ 3.3
参数线路模型
是M侧母线电压向量；
是M侧母线a、b、c相电压相量；
2． 分布参数模型：
3.2
故障测距的概念及种类
2 故障分析法 故障分析法依据电压电流的测量值，通过故障分析根据各种特征构造各种原 理（如阻抗与距离成正比，用两端数据计算到的故障点电压相等，过渡电阻 的纯阻性等）的测距方程，进行故障测距。事实上，在线路参数已知的情况 下，输电线路某处发生故障时，线路两端的电压电流均为故障距离的函数， 其实质是短路电流的逆运算。 故障分析法由于简单易行，对设备要求较低， 投资小，获得了广泛的运用。早起的故障分析方法主要是利用单端电气量的 测距算法，常见的单端算法主要有工频阻抗法解微方程算法，零序电流相位 修正法，故障电流相位修正法，解二次方程法，对称分量法，解一次方程法， 网孔方程法。上述单端测距算法都无法从原理上同时消除过渡电阻和对侧系 统阻抗的影响。制约了单端测距的发展。随着通道的发展，能够较为容易的 获得对侧的电压电流，因此双端测距方法逐渐发展起来。
浅议电力系统短路分析与故障测距 高丽
浅议电力系统短路分析与故障测距高丽摘要：电力系统的短路故障仍在不断的发生，想要解决这个问题就必须通过对故障的测距来明确解决方法。
因此，电力系统的故障测距主要是用来迅速且准确的确定该线路故障点。
同时这也是我国电力系统继电保护领域的有一个极其重要的研究课题。
在继保信息管理系统中，由于该系统自身的优越性，对于故障的计算时间是很容易得知的，所以我们更应该关注的是故障测距的准确度。
关键词：电力系统；短路；故障测距一、短路发生的原因与危害在电力系统运行中，短路故障的主要原因在于绝缘层的故障。
这一方面是由于绝缘设备的维修和检测工作不到位，另一方面，可能是由于设备本身是有缺陷的。
此外，不当的设计和安装也可能造成损坏的绝缘。
许多员工由于专业技术水平不高，经常出现一些误操作的问题，如带负电荷的状态断开隔离开关，或在维修，没有地面疏散闭合断路器，这些原因可能导致电力系统短路；如果设备本身在负电荷状态工作的长期性、领先的电力系统短路故障；电力系统的设计和维护，未能充分考虑到电力缺口问题，或是能够准确计算爬电距离，导致电线短路故障。
在电力系统中，如果长时间存在短路电流，或者说大量的短路电流会对电力系统造成严重的损坏，加上电线或支架不够稳定，加剧了事故的损坏程度，造成无法弥补的损失。
对于电力系统来说，即使短路电流通过时间短，也有可能是因为短路电流过大，而使相关的导线和设备迅速发热，从而打破了导线的绝缘层。
在短路的情况下，巨大的短路电流会在短时间内通过网络的阻抗，然后使网络产生一个大的电压阻抗。
对于金属短路故障，如果电路电压降低到0，那么在短路点上方的位置将迅速降低电压，在不到额定电压的40%的标准，它会影响到家庭在正常使用的电力，电力系统被迫中断。
如果一个短路发生在电厂附近，它可能会导致整个电力系统的运行，解决了问题的列，使危害程度进一步扩大。
如果接地故障发生，接地相电流变不平衡电流，所产生的磁场会对其他电线和设备产生严重的影响，附近的电力设备感应到额外的潜力，从而正常运行的通信设备的干扰，如果问题严重，这将导致通信设备报废，甚至直接影响安全。
电力系统故障双端测距现状分析
电力系统故障双端测距现状分析摘要：从目前电力系统故障来看，双端测距法是一种重要的故障分析方法，对提高电力故障的分析质量和解决电路故障回路的测量具有重要作用。
结合当前电力故障的分析方法发展实际，双端测距法在故障检测中得到了有效的应用。
为此，我们应当认真分析双端测距法的特点和双端测距法的原理，对其应用特点和优缺点进行全面分析，把握正确的研究原则，在电力故障分析过程当中有效的应用双端测距法，提高测量的质量，更好地满足电力系统故障的处理需要。
关键词：电力系统故障；双端测距；现状分析引言在电力故障分析中，双端测距法是与单端测距法相对应的故障测量方法，在实际应用过程当中取得了积极的效果，双端测距法在应用中不但具有突出的优势，在分析的准确性和故障的定位方面也具有突出的优势。
因此，在电力故障分析中，双端测距法得到了有效的应用，是一种主要的故障测量方法，能够解决故障测量中的定位问题和回路问题，对满足电力故障分析需要和解决电力故障分析当中存在的问题具有重要作用，能够确保电力故障的分析达到准确性要求。
一、电力故障中双端测距法的原理在电力故障中双端测距法主要是指通过计算故障行波达到线路两端的时间来计算故障的位置，其测距精度基本不受线路的故障位置、故障类型、线路长度、接地电阻等因素的影响。
双端测距法的关键是准确记录下电流和电压行波到达线路两端的时间，误差在微秒以内，测量准确性相对较高。
双端测距法的优势在于可以对电力故障的部位进行准确的判断和测量，通过测量能够找出电力故障的位置，并给予电力故障的维修和消除。
在故障判断故障位置定位以及故障的类型分析等方面得到了有效的应用。
因此，双端测距法作为一种重要的电力故障分析方法，在实际中得到了有效的应用，满足了电力故障分析需要。
二、双端测距法应用误差的原因（一）测距装置固有的原理性误差双端测距法在对电力故障的位置判断过程中具有突出的优势，在实际应用中解决了电力故障的定位问题，但是从实际应用过程来看，双端测距法在应用过程当中存在一定的误差，首要原因在于测距装置本身的原理存在一定的误差，导致了双端测距法在应用过程当中其结果存在误差。
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法【摘要】高压架空输电线路的故障测距方法是保障电网安全稳定运行的重要手段。
本文首先介绍了背景信息，包括高压输电线路的重要性和存在的故障隐患，以及对该领域研究的意义。
接着详细阐述了高压架空输电线路故障测距的基本原理，通过分析传统的测距方法的不足之处，提出了三种新的故障测距方法：方法一、方法二和方法三。
随后，通过对故障测距方法的影响因素进行分析，探讨了影响测距准确性的关键因素。
在结论部分对文章进行总结分析，强调了新方法的优势和应用前景，并展望了未来在该领域的研究方向和发展趋势。
通过本文的研究，将为提高高压架空输电线路故障测距的准确性和效率提供重要参考。
【关键词】高压架空输电线路、故障测距方法、基本原理、故障测距方法一、故障测距方法二、故障测距方法三、影响因素分析、总结分析、展望未来。
1. 引言1.1 背景介绍高压架空输电线路是电力系统中非常重要的组成部分，起着输送大电流、长距离输电的关键作用。
由于各种原因，高压架空输电线路在运行过程中难免会出现各种故障，如短路、接地故障等。
及时准确地对故障进行测距是确保电网安全稳定运行的关键环节。
传统的故障测距方法存在着一定的局限性，为此，研究人员不断探索新的技术手段和方法，以提高测距的准确性和可靠性。
近年来，随着科学技术的不断发展，诸如计算机技术、人工智能等新技术的应用，为高压架空输电线路故障测距提供了更为广阔的空间。
本文旨在探讨高压架空输电线路的故障测距方法，并分析不同方法的优劣及适用场景，为电力系统运行和维护提供参考。
同时也希望通过本文的研究，为未来高压架空输电线路故障测距方法的研究提供一定的借鉴和启发，以推动电力系统的发展与完善。
1.2 研究意义高压架空输电线路的故障测距方法在电力系统运行中起着至关重要的作用。
研究高压架空输电线路的故障测距方法具有重要的意义，主要体现在以下几个方面：高压架空输电线路是电力系统中承担大量电能传输任务的重要组成部分，一旦出现故障可能导致广泛的停电，影响供电可靠性。
高压架空输电线路的故障测距方法
高压架空输电线路的故障测距方法高压架空输电线路故障测距方法是电力系统运行和管理中至关重要的一项技术。
高压架空输电线路经常遭受各种故障引起停电，因此及时准确测距故障点，排除故障，是保障电网安全稳定运行的必要条件。
目前，高压架空输电线路故障测距方法主要有三种：基于电磁波测距的方法、基于序列阻抗测距的方法和基于信号处理的方法。
一、基于电磁波测距的方法基于电磁波测距的方法是一种传统的测距方法。
当高压线路出现故障时，故障点会产生电磁波，通过测量电磁波的传输速度和传输时间，就可以计算出故障点的距离。
根据电磁波的传输方式，可以将基于电磁波测距的方法分为两种：1、基于电力定位器的方法电力定位器是一种常用的测距仪器，可以用于直接测量故障点的距离。
电力定位器利用电流产生的磁场和电场产生的感应电场，测量当地的电场和磁场强度，计算出距离。
但是，在近距离和复杂地形条件下，电力定位器的精度受到了很大的限制。
雷达测距是一种更加高级的测距方法，可以使用微波探测器检测电磁波信号，从而准确测量故障点的位置。
通过计算发射与接收时间之间的时间差，可以得出故障点的距离。
雷达测距适用于各种距离，不受地形和天气的影响，精度更高。
基于序列阻抗测距的方法是一种先进的测距方法。
该方法主要是通过分析线路的序列阻抗，计算出故障点的距离。
序列阻抗分为正序、负序和零序，当线路故障时，阻抗数值变化，通过分析阻抗数值的变化，可以计算出故障点的距离。
基于序列阻抗测距的方法具有以下特点：1、准确性高通过对序列阻抗的精确分析，可以计算出故障点的确切位置，精度高，测距结果准确可靠。
2、适用性强该方法适用于各种线路类型，包括三相交流线、单相线和直流线路等。
3、运算速度快采用基于序列阻抗测距的方法，计算量较大，但现代计算机的运算速度已经足够快，可以实现快速计算。
三、基于信号处理的方法基于信号处理的方法是一种比较新颖的测距方法。
该方法是通过分析高压线路故障时产生的波形信号，计算出故障点的距离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、前言高压输电线路的故障极大威胁了电力系统的安全、可靠运行。
高压输电网发生故障后,需要及时巡线以查找故障点,以便及时消除缺陷恢复供电。
故障点的准确定位,可以使巡线人员直接找到故障点并处理,从而大大减轻巡线负担,这就可以加速线路故障的排除,做到尽量快速供电,将损失减小到最小。
2、输电线路的故障分类2.1瞬时故障这种故障能成功重合闸,不会造成绝缘的致命损害。
鸟类以及其它物体的短时的导体之间或导体对地接触也会引起这类故障。
2.2永久故障它是指导体之间以及包括一个或多个导体对地的短路故障,此类故障发生时,不可能重合闸,多由机械外力造成。
2.3绝缘击穿由于冰雪、老化、污秽以及瞬时过电压闪络破坏等原因,使得线路某一点绝缘降低,在正常运行电压下绝缘击穿而造成短路,重合闸不成功。
此类故障在低电压时不出现故障状态。
在故障切除后, 它们大多没有肉眼能看见的明显的破坏痕迹。
3、故障测距方法的分类现有的故障测距方法按原理来分,基本上可以分为三大类:阻抗法,行波法,故障分析法。
3.1阻抗法阻抗法是根据故障时测量到的电压、电流量而计算出故障回路的阻抗,其前提是忽略线路的分布电容和漏电导。
由于线路长度和阻抗成正比,因此便可以求出由测距点到故障点的距离。
阻抗法的优点是比较简单可靠。
但大多数阻抗法存在着精度问题。
它们的误差主要来源于算法本身的假设,测距精度深受故障点的过渡电阻的影响,只有当故障点的过渡电阻为零时,故障点的距离才能够比较准确的计算出来。
而且由于实际系统中线路不完全对称以及测量端对侧系统阻抗值的不可知等因素的影响,测距误差往往远大于某些故障测距产品在理想条件下给出的误差标准。
为此,中外学者做了许多研究工作,在提高阻抗法的精度方面进行了不懈的努力,先后提出了解微分方程法和一些基于工频基波量的的测距算法, 如零序电流相位修正法、零序电流迭代法和解二次方程法等等。
但迭代法有时候可能会出现收敛于伪根或难于收敛、甚至于不收敛的情况; 解二次方程法则可能会出现伪根,所以阻抗法的主要问题仍然是测距精度。
3.2行波法行波法的研究始于本世纪四十年代初,它是根据行波传输理论实现输电线路故障测距的。
现在行波法已经成为研究热点。
(1)早期行波法按照故障测距原理可分为A,B,C 三类:①A 型故障测距装置是利用故障点产生的行波到达母线端后反射到故障点,再由故障点反射后到达母线端的时间差和行波波速来确定故障点距离的。
但此种方法没有解决对故障点的反射波和对侧母线端反射波在故障点的透射波加以区分的问题,所以实现起来比较困难。
② B 型故障测距装置是利用记录故障点产生的行波到达线路两端的时间,然后借助于通讯联系实现测距的。
由于这种测距装置是利用故障产生后到达母线端的第一次行波的信息,因此不存在区分故障点的反射波和对侧母线端反射波在故障点的透射波的问题。
但是它要求在线路两端有通讯联系,而且两边时标要一致。
这就要求利用GPS 技术加以实现。
③ C 型故障测距装置是在故障发生后由装置发射高压高频或直流脉冲,根据高频脉冲由装置到故障点往返一次的时间进行测距。
这种测距装置原理简单,精度也高,但要附加高频脉冲信号发生器等部件,比较昂贵复杂。
另外,测距时故障点反射脉冲往往很难与干扰相区别,并且要求输电线路三相均有高频信号处理和载波通道设备。
三种测距原理的比较:A 型和 C 型测距原理属于单端测距,不需要线路两端通信,因都需要根据装置安装处到故障点的往返时间来定位,故又称回波定位法;而 B 型测距原理属于双端通讯, 需要双端信息量。
A 型测距原理和 B 型测距原理适用于瞬时性和持久性故障,而C 型测距原理只适用于持久性故障。
(2)现代行波法从某种意义上讲,现代行波法是早期A 型行波法的发展。
60年代中期以来,人们对1926年提出的输电线路行波传输理论行了大量的深入的研究,在相模变换、参数频变和暂态数值计算等方面作了大量的工作,进一步加深了对行波法测距及诸多相关因素的认识。
1)行波相关法行波相关法所依据的原理是向故障点运动的正向电压行波与由故障点返回的反向电压行波之间的波形相似,极性相反,时间延迟△ t对应行波在母线与故障点往返一次所需要的时间。
对二者进行相关分析,把正向行波倒极性并延迟△ t时间后,相关函数出现极大值。
这种方法也存在对故障点的反射波和对侧母线端反射波在故障点的透射波加以区分的问题。
由于在一些故障情况下存在对侧端过来的透射波,它们会与故障点发生的反射波发生重叠,从而给相关法测距带来很大困难。
2)高频行波法高频行波法与其他行波法不同的是,它提取电压或电流的高频行波分量,然后进行数字信号处理,再依据 A 型行波法进行故障测距。
这种方法根据高频下母线端的反射特性,成功的区分了故障点的反射波和对侧母线端反射波在故障点的透射波。
(3)利用行波法测距需要解决的问题行波法测距的可靠性和精度在理论上不受线路类型、故障电阻及两侧系统的影响,但在实际中则受到许多工程因素的制约。
1)行波信号的获取数字仿真表明:故障时线路上的一次电压与电流的行波现象很明显,包含丰富的故障信息,但需要通过互感器进行测量。
关键是如何用一种经济、简单的方式从互感器二次侧测量到行波信号。
一般来说,电压和电流的互感器的截止频率要不低于10khz,才能保证信号不过分失真。
用于高压输电线路的电容式电压互感器(CVT)显然不能满足要求。
利用故障产生的行波的测距装置,最好能做到与其他的线路保护(如距离保护)共用测量互感器,否则难以应用推广。
为了达到一个杆塔(小于1km)的测距精度,二次侧信号上升沿时间应该在几个微秒之内。
实验研究表明,电流互感器(CT)的暂态响应特性能满足如此高的响应速度。
所以,行波测距装置可以与其它保护装置共用电流互感器,因而易于被推广使用。
2)故障产生的行波信号的不确定性故障产生的行波信号的不确定性主要表现在三个方面:①故障的不确定性故障的不确定性主要表现在故障发生角和故障类型上。
故障发生的时刻是随机的,它与故障原因和线路状态等因素有关。
同时,故障发生的类型也是不同的, 可以是金属性故障,也可能是经过大小不一的过渡电阻的短路故障。
②母线接线方式的不确定性行波测距理论基于行波的传播及反射，母线上的接线是不固定的，这就引起行波到达母线的不确定性。
然而行波测距要求在母线侧有足够强的反射才可能被测到。
③线路及系统其它元件的非线性及依频特性的影响由于集肤效应的关系,实际的三相线路存在损耗与参数随频率变化的现象。
系统中地模参数损耗大且频率依频特性严重,使暂态行波信号的分析变得复杂和难以准确描述。
所以一般使用线模分量进行行波测距。
③故障点反射波的识别故障点反射波的正确识别是能否准确可靠的进行故障测距的关键技术问题。
线路上存在大量特性与故障点的反射波极为相似的干扰。
正常运行情况下较大的干扰主要来自断路器和隔离开关的操作,任何上述操作都会产生剧烈的电压变化。
在故障发生后,行波沿输电线传播时,也会出现干扰。
例如线路的换位点和其它线路的交叉跨越点处都会因波阻抗的变化出现干扰,更增加了识别的难度。
故障点反射波识别除了排除线路干扰外,关键还在于区分出反射波是来自故障点还是线路对端母线。
早期行波法测距的终端设备受当时技术条件的限制,其结构与使用相当复杂,如B型法的同步装置,C 型法中的高频和直流脉冲发生装置等等,这些终端设备和操作上的实时自动化要求增加了行波法测距的技术复杂性和成本,阻碍了行波法测距的更广泛应用。
④行波信号的记录与处理故障产生的暂态行波信号只持续很短时间,经过多次反射后进入稳态,为此必须在故障产生后几毫秒内记录下有用的暂态行波信号。
此外,为保证测距有足够的精度,为了采集高频暂态行波,采样频率不能太低,应在百千赫兹数量级。
尽管如此,利用故障行波测距要比实现继电保护要容易获得推广应用的多。
使用行波保护的目的在于获得很高的动作速度( 小于10ms),一个关键问题是如何区分故障与其它原因,比如雷击、系统操作等引起的扰动。
而对测距来说不存在这个区分问题。
因为它只要做到系统故障后,准确的给出故障距离就行了。
通过检查保护是否动作,可以很容易的知道系统是否出现故障。
总之, 行波法在理论上有许多独到的优点,可以相信,随着新型行波测距方法研究的深入,这些问题终将被解决,新型行波法有着非常广阔的应用前景。
3.3故障分析法故障分析法是利用故障时记录下来的工频电压、电流量,通过分析计算,求出故障点的距离。
事实上, 在系统运行方式确定和线路参数已知的条件下,输电线路故障时,测量点的电压、电流量是故障点距离的函数,因此完全可以用故障时记录下来的测量点电压和电流量通过分析计算,得出故障点的位置。
如果再加以细分:按所采用的电路模型来看,可分为集中参数法和分布参数法;按所使用物理量的特征分,可分为工频相量方法和瞬时值方法(大部分采用工频量);按所需要的测量信息来分类,可分为单端电气量法和双端电气量法。
下面介绍单端电气量法和双端电气量法:(1)单端电气量法:根据单端的电压和电流以及必要的系统参数, 计算出故障距离。
由于只使用单端信息,且测量设备与保护装备及故障录波装置共用同一套PT、CT 等设备,硬件投资小,现场实现简单方便,也不受系统通信条件的限制。
对于现有的单端电气量法还有以下三个主要问题:(1)故障过渡电阻或对端系统阻抗变化对测距精度的影响;(2)输电线路以及双端系统阻抗的不对称性对测距的影响;(3)测距方程的伪根问题。
造成测距误差的根本原因是存在故障过渡电阻,要消除其影响,就要引入对端系统的阻抗,那就必然要受到对端系统阻抗变化的影响,这是单端电气量法长期以来一直没有解决的一个难题。
(2)双端电气量法:双端电气量法就是根据线路两端的电压和电流以及必要的系统参数,经过化简得到测距方程,解出故障距离。
利用双端数据的测距算法,方程数等于未知量数,原理上可以完全消除故障过渡电阻的影响,实现准确测距,但它必须使用通道来传递两端的信息,有的算法还要解决两端数据的同步和测距方程的伪根问题。
