郑州炜盛电子科技有限公司MRT-311热电堆温度传感器产品描述MRT-311型传感器为热电堆温度传感器,基于MEMS工艺将上百对热电偶串联而成。
利用塞贝克原理,当目标与环境之间存在温度差时,传感器输出对应的电压,从而检测出目标存在或目标的温度。
图1:传感器实物图传感器特点TO-46封装,高灵敏度;响应快;稳定性好;滤光片透过率高;NTC精度高。
主要应用◆非接触式温度测量;◆耳温、额温等红外体温非接触测量;◆生产过程的连续温度控制;◆家用电器(微波炉、护发吹风机、空调等)温度测量与控制;◆人体存在式检测;技术指标表1:技术指标性能数值单位备注芯片尺寸 1.1×1.1mm/视场角95Degress大于50%热电堆电阻90±30KΩ25℃噪声电压38nV/Hz1/225℃噪声等效功率0.23nW/Hz1/2500K,1Hz,25℃响应率160±40V/W500K,1Hz,25℃电阻温度系数0.06%/℃25℃~75℃时间常数≤13ms/探测率 1.5×108cmHz1/2/W500K,1Hz,25℃NTC电阻100±1%KΩ25℃NTC(β)3950±1%/25℃/50℃工作温度-30~125℃/传感器封装尺寸(单位:mm)图2:传感器封装尺寸管脚1234定义热电堆正极NTC热电堆负极GND传感器特性:1.典型热电堆性能(V-T)曲线:测试条件:25℃,TO-46封装,LWP5.5滤光片;图3:典型热电堆性能(V-T)曲线2.滤光片性能曲线:波长范围,5.5~14μm;5.5~14μm,平均透过率≥75%;5μm以下,透过率<1%;图4:滤光片透过率3.热敏电阻(NTC)R-T表;表2:热敏电阻R-T表T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ)T(℃)R(KΩ) -403179.00-6439.562887.806222.6696 6.97 -392980.73-5417.222984.116321.8397 6.75 -382796.06-4396.143080.596421.0598 6.53 -372623.95-3376.253177.246520.2999 6.33 -362463.46-2357.473274.046619.56100 6.13 -352313.73-1339.733370.996718.86101 5.94 -342173.970322.983468.076818.19102 5.75 -332043.441307.143565.296917.54103 5.58 -321921.482292.173662.647016.92104 5.40 -311807.493278.023760.117116.33105 5.24 -301700.894264.633857.687215.76106 5.08 -291601.175251.963955.377315.21107 4.92 -281507.856239.964053.167414.68108 4.77 -271420.487228.614151.057514.17109 4.63 -261338.668217.854249.037613.68110 4.49 -251262.009207.664347.107713.21111 4.36 -241190.1510198.004445.257812.76112 4.23 -231122.7911188.844543.497912.32113 4.10 -221059.6112180.164641.798011.90114 3.98 -211000.3413171.924740.188111.50115 3.86 -20944.7214164.104838.638211.11116 3.75 -19892.5015156.684937.158310.74117 3.64 -18843.4616149.635035.888410.38118 3.54 -17797.3817142.945134.378510.03119 3.43 -16754.0918136.585233.06869.70120 3.34 -15713.3819130.545331.81879.38121 3.24 -14675.1120124.795430.62889.07122 3.15 -13639.1021119.335529.47898.77123 3.06 -12605.2222114.135628.37908.48124 2.97 -11573.3323109.195727.32918.21125 2.89 -10543.3024104.485826.31927.94-9515.0125100.005925.34937.69-8488.362695.736024.41947.44-7463.242791.676123.51957.20推荐电路:使用方法:1.读取热电堆温度传感器2、4管脚电阻值Ra;2.根据Ra在规格书中的R-T表查找到对应环境温度Ta;3.读取传感器1、3脚的电压Va;4.在V-T表里的Ta列中找到与Va值相等或相近的电压值,其对应的行则为被测物体温度T obj。
浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/d7b0905849d7c1c708a1284ac850ad02df800743.png)
浅谈MEMS热电堆红外传感器随着科技的进步,MEMS热电堆红外传感器逐渐成为红外测温技术的重要组成部分。
MEMS热电堆红外传感器是利用微机电系统(MEMS)技术将热电堆传感器集成在芯片上制作而成的红外传感器。
MEMS热电堆红外传感器的工作原理是基于热电效应。
当被测物体的温度与传感器所处环境的温度不传感器产生热电效应,即产生微小的热电压。
通过测量热电压的变化,可以计算出被测物体的温度。
红外传感器在非接触式测量中具有很大的优势,可以准确测量物体的温度,并且不会对被测物体产生任何影响。
传统的红外传感器主要是基于热电偶原理制作的,体积大,响应速度慢,易受环境温度变化的影响。
而MEMS热电堆红外传感器通过利用MEMS技术将传感器集成在芯片上,具有体积小,响应速度快,抗干扰能力强的优点。
由于MEMS热电堆红外传感器体积小,可以制作成阵列式的传感器,可以同时测量多个点的温度,应用于红外图像处理、火灾探测、安防监控等领域。
MEMS热电堆红外传感器的制作过程主要包括芯片制作、传感器集成和封装三个步骤。
通过MEMS技术在芯片上制作热电堆传感器,根据不同的应用需求可以制作不同材料和不同结构的热电堆传感器。
然后,在芯片上进行传感器集成,即将电路、信号处理器等元件与热电堆传感器集成在一起,形成完整的红外传感器。
对芯片进行封装,保护芯片并方便与外界连接。
MEMS热电堆红外传感器在红外测温技术和红外图像处理领域具有广泛的应用前景。
在工业生产中可以用于温度监测和控制,提高产品质量和生产效率。
在医疗领域可以用于体温监测和疾病诊断。
在军事领域可以用于目标探测和追踪。
在民用领域可以用于安防监控和火灾探测等方面。
MEMS热电堆红外传感器是红外测温技术的重要组成部分,具有体积小,响应速度快,抗干扰能力强等优点。
随着科技的不断进步,MEMS热电堆红外传感器在各个领域的应用将会越来越广泛。
浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/464b721b76232f60ddccda38376baf1ffc4fe33c.png)
浅谈MEMS热电堆红外传感器1. 引言1.1 热电堆红外传感器的背景热电堆红外传感器是一种应用于红外光谱领域的传感器,其背景可追溯到20世纪。
在过去,红外传感器的应用范围主要集中在军事领域,用于夜视仪、导弹制导等方面。
随着科技的不断进步,红外传感器的应用也逐渐扩展到了民用领域,如安防监控、工业生产和医疗诊断等方面。
热电堆红外传感器是一种基于热电效应原理的传感器,其工作原理是利用热电堆在受热时产生的微小电流来检测目标物体辐射出的红外光谱信号。
相比于传统光电传感器,热电堆红外传感器具有更高的灵敏度和更广泛的应用范围,特别适用于对低温目标物体的探测。
热电堆红外传感器的出现,为红外探测技术的发展带来了新的可能性,也为红外探测领域的应用提供了更多选择。
随着MEMS技术在红外传感器中的应用不断深化,热电堆红外传感器的性能和功能也将不断提升,进一步推动红外探测技术的发展。
1.2 研究意义研究热电堆红外传感器的工作原理和结构,对于深入理解红外传感器技术和红外辐射原理具有重要意义。
通过研究热电堆红外传感器的优势和发展趋势,可以为传感器技术的改进和升级提供重要参考。
研究热电堆红外传感器的发展趋势,有助于预测未来红外传感器技术的发展方向和潜在应用领域,为相关领域的研究和应用工作提供理论支持和指导。
研究热电堆红外传感器具有着较为重要的研究意义,值得深入探讨和发展。
1.3 发展现状发展现状部分主要讨论了热电堆红外传感器在当前红外探测领域中的应用和发展趋势。
随着红外技术的不断发展和应用领域的拓展,热电堆红外传感器也逐渐成为研究的热点之一。
目前,热电堆红外传感器已经在军事、安防、医疗、工业等领域得到了广泛应用。
其高灵敏度、快速响应、低功耗等优势使其在红外探测中具有独特的优势。
在军事领域中,热电堆红外传感器可以用于夜视仪、导弹制导等领域;在安防领域中,可以用于监控系统、防盗系统等;在医疗领域中,可以用于体温测量、疾病诊断等;在工业领域中,可以用于红外成像、无损检测等。
浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/c13b25bc70fe910ef12d2af90242a8956becaac3.png)
浅谈MEMS热电堆红外传感器
MEMS热电堆红外传感器是一种基于MEMS技术的红外传感器,利用热电效应来测量红
外辐射能量。
它具有体积小、响应速度快、功耗低等优点,因此在许多领域被广泛应用。
热电堆是MEMS热电堆红外传感器的核心部件,它由多个由热电材料构成的热电对组成。
当红外辐射照射到热电对上时,吸收的光能量会使得热电对产生温度差,进而产生电势差。
通过测量这个电势差,就可以得到照射物体的红外辐射能量。
MEMS热电堆红外传感器的热电对尺寸是微米级别的,因此可以制造成大规模的阵列,从而实现高分辨率的红外成像。
由于MEMS技术的发展,可以制造出高度集成的红外传感器,将前端的光学元件、MEMS热电堆和后端的信号处理电路集成在一片芯片上,从而降低成本,提高性能。
MEMS热电堆红外传感器在安防监控、工业自动化、环境监测等领域有着广泛的应用。
在安防监控领域,它可以用于夜视摄像机、入侵探测器等设备中,实现对目标的准确检测
和识别。
在工业自动化领域,它可以用于温度检测、火焰检测等应用,提高生产效率和安
全性。
在环境监测领域,它可以用于空气质量监测、温度湿度监测等应用,为环境保护提
供数据支持。
MEMS热电堆红外传感器也存在一些问题。
由于热电堆对温度变化非常敏感,所以在温度变化较大的环境下,传感器的性能可能会受到影响。
MEMS热电堆红外传感器的灵敏度和动态范围相对较低,无法满足一些高端应用的需求。
MEMS热电堆红外传感器在测量过程中也容易受到背景辐射的影响,需要通过设计和算法来进行补偿和消除。

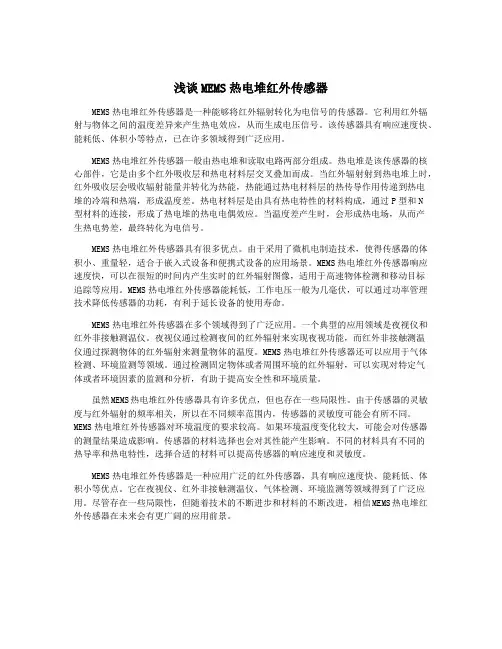

浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/07333d5ec4da50e2524de518964bcf84b9d52df4.png)
浅谈MEMS热电堆红外传感器MEMS热电堆红外传感器是一种能够将红外辐射转化为电信号的传感器。
它利用红外辐射与物体之间的温度差异来产生热电效应,从而生成电压信号。
该传感器具有响应速度快、能耗低、体积小等特点,已在许多领域得到广泛应用。
MEMS热电堆红外传感器一般由热电堆和读取电路两部分组成。
热电堆是该传感器的核心部件,它是由多个红外吸收层和热电材料层交叉叠加而成。
当红外辐射射到热电堆上时,红外吸收层会吸收辐射能量并转化为热能,热能通过热电材料层的热传导作用传递到热电堆的冷端和热端,形成温度差。
热电材料层是由具有热电特性的材料构成,通过P型和N型材料的连接,形成了热电堆的热电电偶效应。
当温度差产生时,会形成热电场,从而产生热电势差,最终转化为电信号。
MEMS热电堆红外传感器具有很多优点。
由于采用了微机电制造技术,使得传感器的体积小、重量轻,适合于嵌入式设备和便携式设备的应用场景。
MEMS热电堆红外传感器响应速度快,可以在很短的时间内产生实时的红外辐射图像,适用于高速物体检测和移动目标追踪等应用。
MEMS热电堆红外传感器能耗低,工作电压一般为几毫伏,可以通过功率管理技术降低传感器的功耗,有利于延长设备的使用寿命。
MEMS热电堆红外传感器在多个领域得到了广泛应用。
一个典型的应用领域是夜视仪和红外非接触测温仪。
夜视仪通过检测夜间的红外辐射来实现夜视功能,而红外非接触测温仪通过探测物体的红外辐射来测量物体的温度。
MEMS热电堆红外传感器还可以应用于气体检测、环境监测等领域。
通过检测固定物体或者周围环境的红外辐射,可以实现对特定气体或者环境因素的监测和分析,有助于提高安全性和环境质量。
虽然MEMS热电堆红外传感器具有许多优点,但也存在一些局限性。
由于传感器的灵敏度与红外辐射的频率相关,所以在不同频率范围内,传感器的灵敏度可能会有所不同。
MEMS热电堆红外传感器对环境温度的要求较高。
如果环境温度变化较大,可能会对传感器的测量结果造成影响。
红外热电堆传感器安全操作及保养规程
![红外热电堆传感器安全操作及保养规程](https://img.taocdn.com/s3/m/a77e388da0c7aa00b52acfc789eb172ded639915.png)
红外热电堆传感器安全操作及保养规程1. 引言红外热电堆传感器是常用的红外测温仪器之一。
由于其非接触测温的特点,在工业测量、安防监控、医学诊断等领域得到了广泛应用。
然而,在使用过程中,由于疏忽、操作不当等原因,很有可能会导致传感器出现故障,甚至引起安全事故。
因此,本文将围绕红外热电堆传感器的安全操作与保养规程进行介绍,帮助用户正确认识和使用该仪器。
2. 安全操作规程2.1 准备工作在使用红外热电堆传感器前,要做好以下准备工作:•检查仪器是否完好、外观是否有明显损伤。
•检查电源线和数据线是否完好。
•确认测量区域内无人员和其他障碍物,确保人员安全。
2.2 操作步骤在使用红外热电堆传感器进行测量时,应按以下步骤进行操作:1.打开仪器电源。
2.调节仪器设置(如测量范围、测量单位等)。
3.将传感器对准测量目标,保持传感器垂直于目标表面,使两者的距离不超过推荐距离。
4.按下测量按钮,进行测量。
5.操作结束后,关闭仪器电源。
2.3 注意事项在使用红外热电堆传感器时,要注意以下事项:•不要将传感器用于气体或液体测量。
•不要对红外测温传感器进行任何拆卸和修理。
•不要在高温或低温环境下操作仪器。
•不要让传感器的测量视线与激光束交叉,以免对视力造成危害。
•不要在测量目标表面存在反射介质时进行测量。
3. 保养规程3.1 日常保养在日常使用过程中,应按以下方法对传感器进行保养:•定期检查数据线和电源线的接口是否松动。
•每次使用后,清洁测量窗口,防止灰尘和污物影响测量精度。
•对于长时间未使用的红外热电堆传感器,应定期通电并进行预热。
3.2 定期保养定期对红外热电堆传感器进行保养,能够延长仪器使用寿命,保证测量精度。
•每6个月进行一次仪器校准,确保测量精度。
•每一年对仪器内部进行清洁,防止灰尘和杂物积累导致故障。
•每年更换一次仪器内的滤网、电源电容等易损件。
4. 总结红外热电堆传感器是一种非常重要的测量仪器,在使用过程中应当注意安全操作和保养。
热电堆温度传感器原理
![热电堆温度传感器原理](https://img.taocdn.com/s3/m/88d114fb3086bceb19e8b8f67c1cfad6195fe913.png)
热电堆温度传感器原理热电堆温度传感器原理热电堆温度传感器是新型测温仪器,它可以实时测量在各种条件下材料或介质的温度,并将反应结果转换为电信号传输。
它可以实现高精度、高灵敏度、小尺寸、低成本及长期稳定性。
传感器有很多种形式,热电堆传感器是其中一种。
下面将介绍热电堆温度传感器的原理。
一、工作原理热电堆温度传感器的工作原理是根据费米定律换热来实现。
该原理基于两个热电堆中流动的热电流而产生的。
它将热信号转换为电信号,最终由应用装置(仪表或计算机)显示或记录出来。
费米定律定义了两个相关的温度之间的热流,即当在特定温度之间存在热流时会产生热电势差。
热电堆温度传感器的工作原理是根据这一定律确定的,因此又被称为热电堆传感器。
二、结构及原理热电堆温度传感器由外壳、探头、传感片和电路组成。
探头孔的断面积不能太大,以便通过它传送实际测量的温度。
传感片由两片铂白金薄板组成,金薄板之间有空气或玻璃绝缘体,以准确传输温度。
这两片薄板之间以抗腐蚀导体耦合,形成热电堆。
在外壳上有一种电阻传感器,当测量环境温度发生变化时,传感头内部热电堆产生位移,从而改变测量抗阻值,最终可以得到与测量温度有关的交流电脉冲输出信号。
三、优点(1)传感器可以测量复杂环境温度,并将反应结果转换为电信号传输。
(2)使用热电堆温度传感器可以实现高精度、高灵敏度、小尺寸、低成本及长期稳定性。
(3)采用抗腐蚀绝缘体,可以有效保护传感器免受外界环境的影响,提高操作寿命和可靠性。
(4)可以实现实时测量,对于动态温度任务具有良好的反应性能。
(5)温度测量精度高,可以达到零点无失真度。
四、应用领域热电堆温度传感器的测量温度范围较大,广泛用于工控缆电缆、机械装备、运载工具、服务设备和医疗等行业。
热电堆温度传感器可用于实时温度测量,使应用装置达到最佳性能,并进一步提高工作效率。
同时,它也可以用于监控和控制温度,确保环境正常运行,降低物料和加工场所的损耗,提高劳动生产率。
红外热电堆传感器 原理
![红外热电堆传感器 原理](https://img.taocdn.com/s3/m/a6cf5e98d0f34693daef5ef7ba0d4a7302766c05.png)
红外热电堆传感器原理1 红外热电堆传感器是什么?红外热电堆传感器,又称红外热电偶、红外热电传感器等,是一种能够将红外辐射转换成电信号的传感器。
它的工作原理是基于热电效应的原理,通过将红外辐射能量转化为热能,再将热能转化为电能,从而实现对红外辐射信号的测量和探测。
2 红外热电堆传感器的结构红外热电堆传感器主要由四个部分组成:红外吸收体、热电堆、温度补偿电路、信号处理电路。
其中,红外吸收体是传感器的核心部分,负责将红外光转化为热能,进而产生温度差。
热电堆则将温度差转化为电压信号,送入温度补偿电路进行校正,最终交由信号处理电路进行放大、滤波和AD转换,得到精准的红外辐射信号。
3 红外热电堆传感器的工作原理红外热电堆传感器基于的工作原理是热电效应。
当红外辐射通过红外吸收体时,它会被吸收并转化为热能,这种热能在热电堆上产生一种温差。
热电堆由多对热电偶串联而成,当温差出现时,每对热电偶中都会产生一个电压信号,这些电压信号叠加在一起之后便可以得到一个总的电压信号。
由于热电堆的灵敏度很低,其信号会被许多外部因素所影响,因此需要进行温度补偿。
温度补偿电路通过测量环境温度对热电堆的影响,计算出正确的电压值,从而消除因温度变化引起的误差。
最后,信号处理电路会将补偿后的电压信号进行放大、滤波和AD转换,得到一个数字信号,通常会将其输出为标准的模拟信号或数字信号,用于测量和控制等方面的应用。
4 红外热电堆传感器的应用红外热电堆传感器广泛应用于热工领域和自动化控制领域。
常见的应用有:1. 温度测量:红外热电堆传感器可用于测量物体表面温度,在钢铁、电力、石油等行业中广泛应用。
2. 热成像:红外热电堆传感器可以检测室外和室内建筑的不同热点,帮助建筑工程师检测建筑结构缺陷和能源浪费。
3. 气体检测:红外热电堆传感器可以检测空气中的二氧化碳和其他气体,广泛应用于工业和航空领域。
4. 人体检测:红外热电堆传感器可以检测人体的热量,并将其转化为数字信号,以实现自动化控制和安防应用等。
热电堆阵列传感器及自动控温技术
![热电堆阵列传感器及自动控温技术](https://img.taocdn.com/s3/m/3e178f6359fb770bf78a6529647d27284b7337f1.png)
热电堆阵列传感器及自动控温技术1.引言1.1 概述热电堆阵列传感器及自动控温技术是目前在工业生产和科学研究中广泛应用的重要技术。
随着工业自动化和智能化水平的不断提高,热电堆阵列传感器及自动控温技术对于检测和控制环境温度起到了至关重要的作用。
热电堆阵列传感器是一种基于热电效应工作的传感器,可以感知周围环境的温度变化,并将其转化为电信号输出。
其工作原理是利用热电电偶的热电效应,通过不同材料的热电对产生的电势差来测量温度变化。
热电堆阵列传感器具有灵敏度高、响应速度快、稳定性好等优点,被广泛应用于温度检测领域。
自动控温技术则是基于热电堆阵列传感器的温度检测结果,通过自动化的方式实现对环境温度的精确控制。
它通过监测环境温度的变化,并根据预设的温度范围进行调节,使温度保持在预期的目标值范围内。
自动控温技术在工业生产中具有重要的应用价值,可以确保生产过程中的温度稳定性,提高产品的质量和效率。
本文将着重介绍热电堆阵列传感器的工作原理和应用领域,以及自动控温技术的原理和应用案例。
通过对这两项技术的深入探讨,希望读者能够更好地理解并学习如何利用热电堆阵列传感器及自动控温技术实现精确的温度检测和控制。
最后,本文将总结并给出对未来发展的展望,以期为相关领域的研究和应用提供参考和借鉴。
1.2文章结构文章结构部分的内容如下:文章结构部分旨在介绍本文的整体结构,以帮助读者更好地理解文章的内容安排和逻辑顺序。
本文的结构主要包括引言、正文和结论三个部分。
引言部分首先概述了热电堆阵列传感器及自动控温技术的主题,并简要介绍了文章的结构和目的。
正文部分是论述热电堆阵列传感器和自动控温技术的核心内容。
其中,2.1小节将详细介绍热电堆阵列传感器的原理和应用。
2.1.1小节将对热电堆阵列传感器的原理进行深入解析,包括其工作原理、测量原理以及原理的物理基础。
2.1.2小节将探讨热电堆阵列传感器在实际应用中的具体场景和意义,例如在工业控温、医疗监测等领域的应用案例。
浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/c17abf8adb38376baf1ffc4ffe4733687e21fc30.png)
浅谈MEMS热电堆红外传感器MEMS热电堆红外传感器是一种基于微机电系统(MEMS)技术的红外传感器,它利用热电堆原理来检测目标物体辐射的红外辐射,具有体积小、响应速度快、功耗低的特点。
本文将从MEMS热电堆红外传感器的工作原理、技术特点、应用领域等方面进行浅谈,希望能够为读者提供一些关于MEMS热电堆红外传感器方面的基础知识和应用前景。
一、工作原理MEMS热电堆红外传感器利用热电效应来实现红外辐射的探测。
其主要由红外辐射探测单元和信号处理单元两部分组成。
红外辐射探测单元通常由多个微型热电堆阵列组成,这些微型热电堆由微纳米加工工艺制成,并且被喷涂上红外辐射吸收涂层,用于吸收目标物体辐射的红外光能。
当被测物体的红外辐射照射到热电堆上时,热电堆吸收并转换为热能,产生温度差,从而产生热电流。
这一微小的热电流通过电极直接输出到信号处理单元。
信号处理单元通常由模拟前端电路和数字后端电路组成。
模拟前端电路负责放大和滤波热电堆产生的微小信号,并将其转换为数字信号;数字后端电路则负责对信号进行数字处理和解码,并最终输出数字化的红外图像。
MEMS热电堆红外传感器能够通过对微型热电堆产生的微小热电流进行处理,实现对目标物体辐射的红外图像的拍摄和分析。
二、技术特点1. 小型化:MEMS热电堆红外传感器采用微纳米加工技术,可以将红外辐射探测单元制作成微小的尺寸,体积小、重量轻,便于集成到各种便携式设备中,如智能手机、智能家居设备等。
2. 响应速度快:由于MEMS热电堆红外传感器采用微小热电堆进行红外辐射探测,其响应速度比传统红外传感器更快,能够实时捕获目标物体的红外图像,适用于快速移动目标的监测和识别。
3. 低功耗:MEMS热电堆红外传感器采用微型热电堆作为传感器元件,热电堆本身无需外部电源激励,只需要微小的热能输入就能产生微小的热电流,因此功耗较低,适用于便携式设备和长时间连续工作的场景。
4. 高灵敏度:由于采用了微纳米加工技术和红外辐射吸收涂层技术,MEMS热电堆红外传感器具有较高的灵敏度和分辨率,能够对微弱的红外辐射进行探测和测量。
ndir原理的热电堆气体传感器的工作原理解析
![ndir原理的热电堆气体传感器的工作原理解析](https://img.taocdn.com/s3/m/b87b94aa112de2bd960590c69ec3d5bbfd0adac4.png)
ndir原理的热电堆气体传感器的工作原理解析热电堆气体传感器是一种常用的气体检测技术,通过测量气体的热导率变化来检测气体浓度。
它广泛应用于火灾报警、煤气泄漏检测、工业生产等领域。
热电堆气体传感器由两组热电偶组成,其中一个偶是参考偶,另一个偶被气体包围。
当气体浓度改变时,气体的热导率发生变化,通过测量热电堆的电势差,可以推断出气体浓度的变化。
该传感器的工作原理可以分为以下几个步骤:1.加热阶段:传感器开始工作时,通电将加热器加热到一定温度。
加热器发出的热量经过热传导作用逐渐传递到气体中。
2.空载阶段:在加热阶段结束后,关闭加热器,此时热电偶处于空载状态。
在空载状态下,热电堆的电势差由参考偶的热电势和测量偶的热电势之差决定。
3.传感阶段:打开气体流通通道,气体进入传感器后,热电偶与气体接触,气体中的热量通过热传导作用传递到热电偶上,从而改变热电偶的温度。
4.电势差测量:热电堆中产生的温度差将引起电势差的变化。
将电势差信号放大并进行测量,可以得到与气体浓度相关的输出信号。
由于气体的热导率与浓度成正比,因此可以通过测量电势差的大小来确定气体浓度的变化。
热电堆气体传感器的工作原理基于热传导现象和热电效应。
其中,热传导现象是指热量从高温物体传递到低温物体的过程。
热电效应是指当两个不同的金属或半导体接触时,由于温度差异而产生热电势。
在传感器中,热电偶由两种不同材料的金属或半导体材料组成。
当气体流经热电偶时,通过热传导作用,气体中的热量将传递到热电偶上,使得热电偶的温度发生变化。
不同材料的热电系数不一样,从而使得热电偶的热电势发生变化。
热电偶原理的关键是利用热电效应以及气体导热性质随浓度变化的规律。
随着气体浓度的增加,气体中分子之间的碰撞频率增加,导致气体的热导率增加。
这种热导率的变化将导致热传导到热电偶上的热量增加或减少,进而使得热电偶的温度发生变化,最终导致热电偶的电势差发生变化。
热电堆气体传感器的优点是具有快速响应速度、高灵敏度和较广的气体检测范围。
热电堆热流传感器 结构原理
![热电堆热流传感器 结构原理](https://img.taocdn.com/s3/m/15075c4e00f69e3143323968011ca300a6c3f611.png)
热电堆热流传感器结构原理热电堆热流传感器是一种能够测量热流的传感器。
它利用热电效应将热流转化为电信号,从而实现对热流的测量和监测。
热电堆热流传感器具有结构简单、响应速度快、测量范围广等特点,在热流测量领域有着广泛的应用。
热电堆热流传感器的结构主要包括热电堆、保护层和引线等部分。
热电堆由多个热电偶组成,每个热电偶由两种不同材料的金属丝焊接而成。
当热流通过热电堆时,热电堆的两端会产生温度差,进而产生热电势,通过导线将热电势信号传输到外部电路进行放大和处理。
保护层是热电堆热流传感器的重要组成部分,它可以起到保护热电堆的作用。
保护层通常由耐高温的材料制成,能够在高温环境下保护热电堆不受损坏。
保护层的选择应根据具体的应用环境和需求来确定,以确保传感器的性能和寿命。
引线是将热电堆热流传感器与外部电路连接的部分,通常由导电性能好的材料制成。
引线的设计应考虑到传感器的工作温度范围和电流传输的要求,以保证传感器的稳定性和可靠性。
热电堆热流传感器的工作原理是基于热电效应的。
热电效应是指当两个不同材料的接触点形成温度差时,会产生电势差。
这种现象是由于不同材料的电子能级差异引起的。
当热流通过热电堆时,热电堆的两端会形成温度差,从而产生电势差。
根据热电效应的原理,可以通过测量热电堆两端的电势差来确定热流的大小。
热电堆热流传感器的测量范围通常由热电材料的选择决定。
不同的热电材料具有不同的热电效应特性,可以适用于不同范围的热流测量。
常用的热电材料有铜-常规铜、铜-康铜、铜-镍等。
根据具体的应用需求,可以选择合适的热电材料来实现对热流的测量。
热电堆热流传感器在实际应用中需要考虑一些因素,如环境温度、传感器的灵敏度和精度等。
在高温环境下,传感器的材料和结构应具有耐高温性能,以确保传感器的稳定性和可靠性。
传感器的灵敏度和精度是评价传感器性能的重要指标,可以通过合理设计和优化传感器的结构来提高灵敏度和精度。
热电堆热流传感器是一种能够测量热流的传感器,它利用热电效应将热流转化为电信号,从而实现对热流的测量和监测。
热电堆传感器 测试方法
![热电堆传感器 测试方法](https://img.taocdn.com/s3/m/65d73ac5f605cc1755270722192e453610665b11.png)
热电堆传感器测试方法
热电堆传感器是一种利用材料的热电效应测量温度的传感器。
测试热电堆传感器的方法主要包括以下几个步骤:
1. 准备测试仪器:包括电压源、数字万用表、温度计等。
2. 连接电路:将热电堆传感器的输出端与数字万用表的输入端连接,确保电路连接牢固。
3. 建立基准温度:在测试前,先使用温度计或其他准确的温度测量仪器测量测试环境的温度,并记录下来作为基准温度。
4. 施加电压:使用电压源给热电堆传感器加上一定的电压,通常为几个毫伏至几十毫伏之间,具体电压值根据传感器的特性来确定。
5. 测量电压:使用数字万用表测量热电堆传感器输出的电压信号,并记录下来。
6. 转换温度:根据热电堆传感器的特性曲线,将测量的电压信号转换为对应的温度值。
7. 比较基准:将转换后的温度值与基准温度进行比较,检查是否存在误差。
8. 分析结果:根据测试结果,评估热电堆传感器的性能是否符合要求。
需要注意的是,在测试过程中要避免电压过高导致传感器烧毁,并尽量降低外部干扰对测试结果的影响。
另外,不同的热电堆传感器可能有不同的测试方法和注意事项,具体的测试步骤应根据传感器的规格和要求来确定。
浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/aa2dce73a22d7375a417866fb84ae45c3b35c200.png)
浅谈MEMS热电堆红外传感器MEMS热电堆红外传感器是一种利用红外辐射与物体的热量差异来测量其温度和进行红外成像的传感器。
它具有结构简单、功耗低、响应速度快、成本低廉等特点,因此在军事、工业、医疗、消费电子等领域得到了广泛的应用。
本文将从MEMS热电堆红外传感器的原理、工作原理、应用领域等方面进行浅谈。
MEMS热电堆红外传感器采用了微机电系统(MEMS)技术,将传统的热电堆传感器与MEMS 技术相结合,从而大大提高了传感器的灵敏度、响应速度和稳定性。
在MEMS热电堆红外传感器中,热影像传感器阵列是通过微电子加工技术制备的红外辐射探测器。
它能够将被探测物体辐射的红外光信号转换成电信号,从而实现对被探测物体的红外热像的采集和分析。
MEMS热电堆红外传感器的工作原理是基于物体的热辐射特性。
当被探测物体的温度与周围环境温度不就会向外发射红外辐射。
传感器的热影像探测器阵列会接收到这些红外辐射,并将其转化为电信号。
然后通过信号处理模块,可以得到被探测物体的红外热像,从而实现对其温度分布的检测和分析。
MEMS热电堆红外传感器具有许多优点。
它具有高分辨率和高灵敏度,能够在不同环境条件下快速、准确地获取被探测物体的红外热像。
它的结构简单,体积小,重量轻,可以方便地集成到各种设备中,适用范围广泛。
由于采用了MEMS技术,制造成本低,功耗低,可以大规模生产,因此成本较低。
由于其响应速度快,适用于快速移动的物体的检测和追踪。
MEMS热电堆红外传感器在军事、安防、工业监测、医疗诊断、消费电子等领域得到了广泛应用。
在军事领域,通过红外成像技术,可以实现夜视和目标探测,对隐蔽目标进行监测。
在安防领域,可以用于入侵报警、火灾监测、智能门禁等方面。
在工业监测中,可以用于设备运行状态的实时监测和故障诊断。
在医疗诊断方面,可以进行体温测量、临床诊断等。
在消费电子领域,也可以应用于智能手机、平板电脑等产品中,用于拍摄红外照片、体温检测等功能。
热电堆热流传感器 结构原理
![热电堆热流传感器 结构原理](https://img.taocdn.com/s3/m/f23c7c35f56527d3240c844769eae009591ba240.png)
热电堆热流传感器结构原理热电堆热流传感器是一种常用于测量和监测热流的装置。
它利用热电效应来转换热能为电能,并通过测量电压信号来确定热流的大小。
本文将介绍热电堆热流传感器的结构和工作原理。
热电堆热流传感器主要由热电堆、冷却装置、电路和外壳等部分组成。
热电堆是该传感器的核心部件,由多个热电偶串联而成。
热电偶是一种由两种不同材料组成的导线,当两个接触点之间存在温差时,将会产生热电势差。
通过将多个热电偶串联在一起,可以增大热电势差的幅度,提高传感器的灵敏度。
传感器的冷却装置用于将热电堆的温度维持在一个较低的水平,以确保热电堆的工作稳定。
常见的冷却方式包括风冷和水冷。
风冷方式通过将冷却风扇安装在传感器上,将空气吹过热电堆,从而降低其温度。
水冷方式则通过将传感器与水冷系统相连,将冷却水循环通过传感器,以达到冷却的目的。
冷却装置的选择将取决于具体的应用需求和环境条件。
热电堆热流传感器的工作原理基于热电效应。
当热电堆的一侧受到热流时,该侧的温度升高,而另一侧的温度保持较低。
这样就会在热电堆中产生热电势差。
热电势差的大小与热流的强度成正比,因此可以通过测量热电势差的大小来确定热流的大小。
为了测量热电势差,传感器中通常会使用一个放大电路来放大热电堆产生的微弱电信号。
放大电路通常由运算放大器组成,可以将微弱的热电信号放大到适合读取和处理的范围。
放大后的电信号可以通过数字转换器转换为数字信号,以便进一步处理和分析。
传感器的外壳通常由耐热材料制成,以保护内部的电路和热电堆不受外界环境的干扰。
外壳还具有良好的热传导性能,以便更好地将热流传递给热电堆。
总结起来,热电堆热流传感器通过利用热电效应将热能转换为电能,并通过测量热电势差来确定热流的大小。
它具有结构简单、灵敏度高、响应速度快等优点,在工业控制、能源管理和环境监测等领域有着广泛的应用。
通过不断的研究和改进,热电堆热流传感器将在未来发展出更高的性能和更广泛的应用范围。
非接触式红外热电堆传感器工作原理
![非接触式红外热电堆传感器工作原理](https://img.taocdn.com/s3/m/8c32cb29ae1ffc4ffe4733687e21af45b307fe1c.png)
非接触式红外热电堆传感器工作原理一、引言无论是在家居生活还是工业领域,我们经常会接触到各种传感器。
其中,非接触式红外热电堆传感器因其便捷、精准的特点,在温度测量和红外成像等领域得到了广泛的应用。
本文将从深度和广度两个方面,全面探讨非接触式红外热电堆传感器的工作原理。
二、非接触式红外热电堆传感器是什么?非接触式红外热电堆传感器,简称红外传感器或红外热释电传感器,是一种能够通过检测红外辐射来测量目标物体温度的传感器。
它主要由窄带滤光片、红外热电堆、放大器、AD转换器和信号处理器等部分组成。
通过对目标物体发出的红外辐射进行检测和分析,可以非接触地快速准确地获取物体的表面温度,具有测量范围广、测量速度快、对被测物体无损伤等优点。
三、红外辐射的基本原理在探讨非接触式红外热电堆传感器的工作原理之前,我们首先要了解红外辐射的基本原理。
红外辐射是一种电磁波,波长范围在760nm至1mm之间,处于可见光和微波之间。
所有的物体在温度高于绝对零度时都会发出红外辐射,其强度和波长分布与物体的温度有关。
利用这一特性,红外热电堆传感器能够通过检测物体辐射出的红外光信号,来测量物体的温度。
四、红外热电堆传感器的工作原理1. 窄带滤光片红外热电堆传感器中包括了窄带滤光片,其作用是滤除其他波长的光线,只透过特定波长的红外光。
这样可以避免其他波长光线对测量结果的干扰,提高测量的准确度。
2. 红外热电堆红外热电堆是红外热电传感器的核心部件,它能够将目标物体辐射出的红外光转换成电信号。
其工作原理是基于热释电效应,当红外辐射照射到热电堆上时,热电堆中的热电偶会受热而产生微弱的电压信号。
这个电压信号随着被测物体表面温度的变化而变化,通过放大器放大后可以得到与温度成比例的电压信号。
3. 信号处理器信号处理器是对从红外热电堆中获取的电压信号进行处理和分析的部分。
它可以对信号进行放大、滤波、数字化等处理,最终通过AD转换器将其转换成数字信号输出。
浅谈MEMS热电堆红外传感器
![浅谈MEMS热电堆红外传感器](https://img.taocdn.com/s3/m/a8a14f07f6ec4afe04a1b0717fd5360cba1a8de0.png)
浅谈MEMS热电堆红外传感器【摘要】MEMS热电堆红外传感器是一种新型的红外传感器技术,具有精准、高灵敏度等特点。
本文从MEMS热电堆结构与原理、工作原理、特点、应用领域和发展现状等方面进行了详细介绍。
由于其小尺寸、低成本和可靠性等优势,MEMS热电堆红外传感器在安防监控、智能家居、工业自动化等领域有着广泛的应用前景。
未来,随着技术的不断进步和市场需求的增长,MEMS热电堆红外传感器将会得到更广泛的应用,为社会发展和人们生活带来更多便利和安全。
MEMS热电堆红外传感器的发展将进一步推动红外传感技术的发展,为人类社会的进步和发展贡献力量。
【关键词】MEMS热电堆红外传感器, 结构与原理, 工作原理, 特点, 应用领域, 发展现状, 前景, 展望1. 引言1.1 MEMS热电堆红外传感器概述MEMS热电堆红外传感器是一种基于微机电系统技术制造的红外传感器,具有高灵敏度、快速响应和低成本等特点。
它利用热电堆原理将红外辐射转化为电信号,实现对目标物体的非接触式测量。
MEMS热电堆红外传感器的工作原理是基于热电效应,当目标物体发出红外辐射时,热电堆中的热电偶产生电信号,经过放大和处理后可得到目标物体的温度信息。
这种红外传感器具有体积小、功耗低、响应速度快等特点,广泛应用于工业生产、安防监控、医疗器械等领域。
目前,随着MEMS技术的不断进步,MEMS热电堆红外传感器在灵敏度和分辨率上也在不断提升,具有较高的发展潜力。
未来,随着物联网和人工智能技术的发展,MEMS热电堆红外传感器有望在智能家居、智能交通等领域大放异彩,为人们的生活带来更多便利和安全。
2. 正文2.1 MEMS热电堆结构与原理MEMS热电堆是一种利用热电效应来实现能量转换的微型传感器。
其结构主要由电极、热电材料和绝缘层组成。
电极通常采用金属或半导体材料,用于提供电流。
热电材料则是能够在温差作用下产生热电效应的材料,常见的有铋锑合金等。
绝缘层则用于隔离热电堆与外部环境,避免干扰。
热电堆传感器工作原理
![热电堆传感器工作原理](https://img.taocdn.com/s3/m/22b5e1331fb91a37f111f18583d049649a660e06.png)
热电堆传感器工作原理
嘿,大家知道吗,在我们生活中有一个很神奇的东西叫热电堆传感器!那它到底是怎么工作的呢?今天咱就来好好唠唠。
想象一下,你家里的空调能自动调节温度,让你一直处在舒适的环境里,这里面就有热电堆传感器的功劳呢!热电堆传感器呀,就像是一个超级敏感的“温度侦探”。
它的工作原理其实并不复杂。
简单来说,就是利用了不同材料之间的温差会产生电压这个特点。
就好比两个人,一个跑得快,一个跑得慢,那他们之间就会有差距,而这个差距就能被利用起来。
热电堆传感器里面有很多对不同的材料连接在一起,当一边热一边冷的时候,就会产生一个小小的电压信号。
你可能会问,那这个电压信号有啥用呀?嘿,用处可大啦!这个信号就像是给我们传递了一个信息,告诉我们温度的变化情况呀。
然后这个信息就可以被各种设备接收和处理,比如空调呀、温度计呀等等。
再打个比方,热电堆传感器就像是一个特别会传话的小信使,它能把温度的消息准确无误地传达给需要知道的人或设备。
而且它特别厉害的一点是,它能检测到非常微小的温度变化哦!是不是很牛?
热电堆传感器在很多领域都大显身手呢!在医疗领域,它可以用来测量人体的体温,能快速又准确地知道你有没有发烧。
在工业上,它能监测机器设备的温度,要是温度过高了,就能及时发出警报,避免出现故障。
总之,热电堆传感器虽然小小的,但是作用可大着呢!它就像一个默默工作的小英雄,在我们身边为我们的生活和工作保驾护航。
它让我们的生活变得更加智能、更加舒适,难道我们不应该为它点个赞吗?。
热电堆温度传感器原理
![热电堆温度传感器原理](https://img.taocdn.com/s3/m/03787e70effdc8d376eeaeaad1f34693daef10f3.png)
热电堆温度传感器原理热电堆温度传感器是一种利用“热电效应”原理来实现温度测量的传感器。
热电效应是指当两个不同金属被连接在一起形成闭合回路,两个连接点之间存在温差时,会产生一个电动势。
热电堆温度传感器利用热电效应来测量温度的变化。
热电堆温度传感器通常由多个不同金属(如铜和常见的热电偶温度传感器常用的铂铑)材料组成,形成一个闭合回路。
在回路的两端,分别安装一个引出电极。
当热电堆的一侧暴露在高温环境中,而另一侧保持在低温环境中时,两个引出电极之间会产生一个电位差。
这个电位差是由于金属在高温一侧和低温一侧的电子运动速度不同所引起的。
高温侧的金属中的电子受热激发,具有更高的能量,可以更容易地通过金属之间的结合键跳跃到低温侧的金属中。
这样,整个闭合回路中的电子就会集中流动到低温一侧,产生一个电流。
这个电流就是热电堆温度传感器输出的信号。
然而,由于热电效应的大小受到多种因素的影响,例如金属材料的选择、温差的大小、金属的交接方式等,所以单独的热电堆不太适合直接用来测量温度。
为了精确地测量温度,常常需要将热电堆与参考电极连接起来,形成一个热电偶。
热电偶的参考电极通常由一个恒温器来维持温度恒定,使得参考电极与周围环境的温差保持不变。
这样,通过测量热电偶的电势差就可以间接地得到温度的值。
为了提高热电堆温度传感器的灵敏度和精度,还可以采用一些改进的设计和技术。
例如,可以改变金属材料的组合和厚度,使得电势差的变化更敏感于温度的变化;还可以通过补偿电路来消除外部环境因素的干扰,提高测量的准确性。
总之,热电堆温度传感器通过利用热电效应,利用材料之间温度差异导致的电压差来测量温度的变化。
它具有灵敏度高、响应速度快、稳定性好等优点,在工业应用领域广泛使用。
热电堆传感器结构
![热电堆传感器结构](https://img.taocdn.com/s3/m/03d90124f4335a8102d276a20029bd64793e6269.png)
热电堆传感器结构热电堆传感器是一种常见的温度传感器,其结构通常由热电偶和热敏电阻组成。
以下是热电堆传感器的详细结构描述:1.热电偶:热电偶是热电堆传感器中的核心元件,由两种不同材料的导体组成。
当这两种导体的两端处于不同的温度时,它们之间会产生电压,这种现象被称为塞贝克效应。
热电偶通常由镍铬合金和镍铝合金制成,其形状为两根平行的线,这两根线的长度可以根据实际需要而定。
热电偶的输出电压与两端的温度差成正比,因此可以用来测量温度的变化。
2.热敏电阻:热敏电阻是另一种重要的温度传感器,它是一种半导体材料,其电阻值随温度的变化而变化。
热敏电阻通常由二氧化硅或氮化硼等材料制成,其形状可以为珠状、片状或丝状。
热敏电阻的电阻值随温度的升高而减小,因此可以用来测量温度的变化。
3.绝缘层:在热电偶和热敏电阻之间需要添加一层绝缘层,以防止电流从热电偶和热敏电阻之间流过,从而影响测量结果。
绝缘层通常由陶瓷或玻璃等材料制成,其厚度可以根据实际需要而定。
4.引脚:为了将测量结果传输到外部电路中,热电堆传感器需要具有引脚。
引脚通常由金属制成,其长度可以根据实际需要而定。
引脚的数量取决于传感器的类型和用途,通常为两个或四个引脚。
5.保护层:在热电偶、热敏电阻和绝缘层的外侧需要添加一层保护层,以防止外界环境对传感器的影响,如腐蚀、磨损和机械损伤等。
保护层通常由金属、陶瓷或塑料等材料制成,其厚度可以根据实际需要而定。
综上所述,热电堆传感器的结构主要由热电偶、热敏电阻、绝缘层、引脚和保护层组成。
这些组成部分协同工作,使得热电堆传感器能够精确地测量温度的变化。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
型号
封装
DC 持续 有效面 TP
热阻
噪声 NEP
D*
视角 灵敏度 时间 积 阻值
(25°C)
(V/W)
(ms)
(mm2)
(nV/Hz) (nW/Hz) (cmHz/W) (k?Ω)
(kΩ)?
通用数据 Tc 灵敏度 0.02%/K Tc 阻抗 0.02%/K 最大工作温度-20 +100 °C 最大存储温度-40 +100 °C 热阻 BETA:3964K 选型:8-14um 高温过滤器:G4
on PCBTLeabharlann -39TPLM086L3.9
8元素 56°x8° f/1 optics, f=3.9 mm 0.95 -20-100°C 0.4
on PCB
TO-39
TPAM166L3.9
4x4矩阵 41°x32° f/1 optics, f=3.9 mm 0.95 -20-100°C 0.4
on PCB
热电堆传感器在遥控温度感应系统方面造价很低,无需制冷,可达 1°C 的精度,这要 是测量量程而定。对于窄的温度范围,作为体温计来说,精度达到 1°C 是可能的。
单元热电堆传感器:TPS 系列
提供不同的尺寸和封装形式,还有各式的窗体可带或不带硅透镜,可以适用于任何一个 可遥控测温的实际领域
双、三元热电堆传感器:TPS2、TPS4 系列
Technical Specification
型号
封装
DC 持续 视角 灵敏度 时间
(V/W) (ms)
有效面 积
(mm2)
TP
热阻
噪声 NEP
D*
阻值
(25°C)
(nV/Hz) (nW/Hz) (cmHz/W)
(k?Ω)
(kΩ)?
TPS2534 TO-39** 2x90° 42 35 1.2x.1.2 50 29 TPS4339 TO-39*** 4x60° 75 25 0.7x0.7 75 35
0.7 1.8x108 30 0.5 1.5x108 100
线性和矩阵队列
堆对列
热电
Technical Specification
型号
封装 单元数 视角
光学
输出电压 噪音
(V) 实体温度 (mV/Hz)
(80°C 实温, (.5–20Hz)
20°C 室温)
TO-39
TPLM086L5.5
8元素 41°x6° f/1 optics, f=5.5 mm 0.95 -20-100°C 0.4
TEL:010-81159046 82615020 13501189838 FAX:010-62543996 上海分公司:上海市北京东路 668 号上海賽格电子市场 2B35 号
TEL:021-28311762 56703037 13701955389 FAX:021-56703037 西安分公司:西安高新开发区 20 所(中国电子科技集团导航技术研究所)
珀金埃尔默的热电堆传感器有两个或四个通道,每个中都可以配有红外频段滤波器。其 主要用于气体探测,通过对 IR 的吸收。主要用于探测的气体为 CO2,氢气和 CO。
热电堆模块:TPM 系列
为了方便使用,珀金埃尔默的热电堆传感器提供了带有单元热电堆传感器和完整电路的 模块,这是放大和与室温比较所必需的。这种模块有全面校准和实时工作的功能,有不同的 温度和光学范围。大部分的模块是用户订制的。
热电堆传感器
特点
l 具有 TO-39 和 T0-18 封装 l 单、双、三单元 l 八元线性队列和 4*4 矩阵,带有各种透镜和 ASIC 多路复用器 l 各式光学板或窄波段应用的过滤器 l 光电参数的高重复性 l 考虑环境温度 l 10V/W 的高灵敏度,DC 感光辐射 l 极低灵敏度和阻抗的温度系数 l 稳定的红外频谱响应 l 消除了麦克风的干扰因素 l 由于内部低阻抗,具有电磁脉冲的低磁性系数 l 基于 CMOS 硅片的显微机械加工技术构造
TPS333 TO-18 100° 35 25 0.7x0.7 75 35 TPS334 TO-39 60° 35 25 0.7x0.7 75 35 TPS334L5.5 TO-39** 7° 55 25 0.7x0.7 75 35 TPS434 TO-39 55° 35 20 0.5x0.5 35 24 TPS434IRA TO-39*** 15° 55 20 0.5x0.5 35 24 TPS534 TO-39 80° 20 35 1.2x1.2 50 29 TPS535 TO-39 80° 20 35 1.2x1.2 50 29
1
0.7x108 100
1
0.7x108 30
0.6 1.1x108 30
0.7 0.7x108 30
0.4 1.1x108 30
1.4 0.8x108 30
1.4 0.8x108 30
实验温度:T = 25°C
视角:50%的强度点
噪声:r.m.s. , 300K
双、三元热电堆传感器
双、三单元热电堆传感器
典型应用
l 遥控温度传感,手制或工业高温温度计 l 体温计 l 微波炉、烘干机、蒸机和烤箱的温度传感模块 l 空调控制系统的传感模块 l 打印机和复印机的温度控制 l 空间温度测量的传感队列 l 红外吸收的气体探测器的传感器,带有红外频段滤波。
简介
热电堆传感器是直接感应热辐射,提供完善的遥控测温装置,无需任何铜制品。珀金埃 尔默的专利和改进性硅片的显微机械加工技术的融合,产生的了新一代的器件:超稳定性, 非常低的灵敏度的温度系数,和光电参数的高重复性。
实验温度:T = 25°C
工作电压:5V
工作电流: 1mA
零信号偏移:VDD/2
输出阻抗:200Ω 上电时间: 0.3nS 采样频率: 3KHz
最大工作温度-20 +100 °C
最大存储温度-40 +100 °C
热电堆线性和矩阵队列:TPL, TPA 系列
最新的珀金埃尔默热电堆传感器技术特性已经超出了试验阶段。新的 TPA(矩阵队列) 和 TPL(线性队列)系列具有多元热电堆队列,还有光学透镜、放大器和界面电子,压缩与 TO-39 型封装内。它结合了固态和无断路温度测量方式,无需实时校正。
单元热电堆传感器
Technical Specification
温度溢出:10mV/K
温度偏移:0 mV
热电堆模块
模块
Technical Specification
型号
尺寸
TPM TPML/TPMF TPMML5.5
33x17x5 33x17x15 20x17x8
光学
Aperture Mirror 5.5 mm lens
视角
100° 7° 7°
SUNSTAR 商斯达实业集团是集研发、生产、工程、销售、代理经销 、技术咨询、信息服务等 为一体的高科技企业,是专业高科技电子产品生产厂家,是具有 10 多年历史的专业电子元器件 供应商,是中国最早和最大的仓储式连锁规模经营大型综合电子零部件代理分销商之一,是一家 专业代理和分銷世界各大品牌 IC 芯片和電子元器件的连锁经营綜合性国际公司,专业经营进口、 国产名厂名牌电子元件,型号、种类齐全。在香港、北京、深圳、上海、西安、成都等全国主要 电子市场设有直属分公司和产品展示展销窗口门市部专卖店及代理分销商,已在全国范围内建成 强大统一的供货和代理分销网络。 我们专业代理经销、开发生产电子元器件、集成电路、传感 器、微波光电元器件、工控机/DOC/DOM 电子盘、专用电路、单片机开发、MCU/DSP/ARM/FPGA 软件硬件、二极管、三极管、模块等,是您可靠的一站式现货配套供应商、方案提供商、部件功 能模块开发配套商。商斯达实业公司拥有庞大的资料库,有数位毕业于著名高校——有中国电子 工业摇篮之称的西安电子科技大学(西军电)并长期从事国防尖端科技研究的高级工程师为您精 挑细选、量身订做各种高科技电子元器件,并解决各种技术问题。 更多产品请看本公司产品专用销售网站: 商斯达中国传感器科技信息网:/ 商斯达工控安防网:/ 商斯达电子元器件网:/ 商斯达微波光电产品网:/ 商斯达消费电子产品网:/// 商斯达实业科技产品网:/// 传感器销售热线:
地址:深圳市福田区福华路福庆街鸿图大厦 1602 室 电话:0755-83370250 83376489 83376549 83607652 83370251 82500323 传真:0755-83376182 (0)13902971329 MSN: SUNS8888@ 邮编:518033 E-mail:szss20@ QQ: 195847376 深圳赛格展销部:深圳华强北路赛格电子市场 2583 号 电话:0755-83665529 25059422 技术支持: 0755-83394033 13501568376 欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。 北京分公司:北京海淀区知春路 132 号中发电子大厦 3097 号
