位移传感器原理及应用

位移传感器原理及应用
位移传感器是一种用于测量物体位置或位移的设备,常用于工业自动化、机械控制、仪器仪表等领域。
它们基于不同的原理来实现位移测量,并将物体的位移转换为电信号输出。
以下是几种常见的位移传感器原理及其应用:
电阻式传感器:电阻式传感器利用物体位移引起的电阻变化来测量位移。
最常见的电阻式传感器是电位计。
它们通常用于测量较小的位移,如角度、线性位移等。
光电式传感器:光电式传感器利用光的特性来测量位移。
例如,光电编码器通过光栅来测量物体的旋转位移,光电传感器利用光敏元件来检测物体的位置变化。
这些传感器通常用于位置控制、机器人导航、印刷和纺织行业等。
电感式传感器:电感式传感器利用磁场的变化来测量位移。
它们通常包含一个线圈和一个磁性物体,当物体位移时,磁场的变化会导致线圈中的感应电压发生变化。
电感式传感器广泛应用于汽车行业、工业自动化和航空航天等领域。
压电式传感器:压电式传感器利用压电材料的特性来测量位移。
当施加力或压力时,压电材料会产生电荷,这可以被测量。
压电传感器常用于精密仪器、医疗设备、机械控制等领域。
容量式传感器:容量式传感器利用电容的变化来测量位移。
当物体靠近或远离电容传感器时,电容的值会发生变化,从而测量位移。
容量式传感器常用于触摸屏、液位测量、位置检测等应用。
这些只是位移传感器的一些常见原理和应用示例,实际上还有其他类型的位移传感器。
选择合适的位移传感器取决于具体的应用要求,如测量范围、精度、环境条件等。

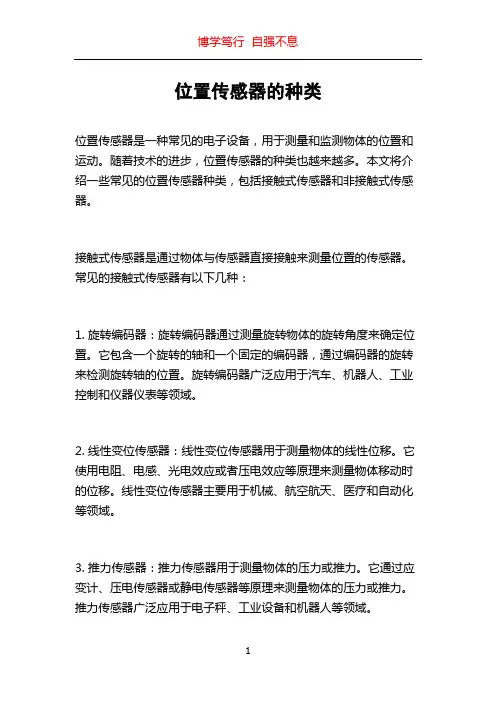

位置传感器的种类

位置传感器的种类位置传感器是一种常见的电子设备,用于测量和监测物体的位置和运动。
随着技术的进步,位置传感器的种类也越来越多。
本文将介绍一些常见的位置传感器种类,包括接触式传感器和非接触式传感器。
接触式传感器是通过物体与传感器直接接触来测量位置的传感器。
常见的接触式传感器有以下几种:1. 旋转编码器:旋转编码器通过测量旋转物体的旋转角度来确定位置。
它包含一个旋转的轴和一个固定的编码器,通过编码器的旋转来检测旋转轴的位置。
旋转编码器广泛应用于汽车、机器人、工业控制和仪器仪表等领域。
2. 线性变位传感器:线性变位传感器用于测量物体的线性位移。
它使用电阻、电感、光电效应或者压电效应等原理来测量物体移动时的位移。
线性变位传感器主要用于机械、航空航天、医疗和自动化等领域。
3. 推力传感器:推力传感器用于测量物体的压力或推力。
它通过应变计、压电传感器或静电传感器等原理来测量物体的压力或推力。
推力传感器广泛应用于电子秤、工业设备和机器人等领域。
非接触式传感器是通过物体和传感器之间的非接触式交互来测量位置的传感器。
常见的非接触式传感器有以下几种:1. 光电传感器:光电传感器通过发射光线并测量光线被物体反射或吸收的程度来确定物体的位置。
光电传感器主要用于工业自动化、机器人、安防系统和光学仪器等领域。
2. 磁场传感器:磁场传感器通过测量物体周围的磁场强度来确定物体的位置。
磁场传感器可分为霍尔传感器、磁电传感器和磁阻传感器等。
它们广泛应用于电动车辆、航空航天、磁共振成像等领域。
3. 超声波传感器:超声波传感器使用超声波的回波时间来确定物体与传感器的距离,从而测量物体的位置。
它常用于测距、避障和检测等应用领域。
4. GPS传感器:GPS传感器使用全球定位系统来确定物体的全球位置。
它通过接收来自卫星的信号并计算这些信号的时差来测量物体的位置。
GPS传感器广泛应用于导航、地理信息系统和车辆追踪等领域。
以上所述仅是一些常见的位置传感器的种类,随着科技的不断发展,新的位置传感器种类也在不断涌现。
位移传感器的工作原理

位移传感器的工作原理一、引言位移传感器是一种用于测量物体位置变化的装置,广泛应用于工业、机械、汽车等领域。
本文将详细介绍位移传感器的工作原理,包括传感器的类型、工作原理及其应用。
二、传感器类型位移传感器根据测量原理的不同可分为多种类型,常见的有电阻式、电容式、电感式和光电式传感器。
1. 电阻式传感器:利用电阻值的变化来测量位移,常见的有电位器和应变片传感器。
电位器传感器通过测量电阻器的滑动片位置来确定位移大小,而应变片传感器则是通过测量应变片的形变来计算位移。
2. 电容式传感器:利用电容值的变化来测量位移,常见的有平行板电容传感器和微型电容传感器。
平行板电容传感器通过测量电容板之间的距离变化来计算位移,而微型电容传感器则是通过测量电容器的电容值变化来确定位移。
3. 电感式传感器:利用电感值的变化来测量位移,常见的有线圈式电感传感器和变压器式电感传感器。
线圈式电感传感器通过测量线圈的感应电动势来计算位移,而变压器式电感传感器则是通过测量变压器的感应电动势变化来确定位移。
4. 光电式传感器:利用光电效应来测量位移,常见的有光电编码器和激光位移传感器。
光电编码器通过测量光电传感器接收到的光信号来计算位移,而激光位移传感器则是通过测量激光束的反射位置来确定位移。
三、传感器工作原理不同类型的位移传感器具有不同的工作原理,下面将分别介绍几种常见的传感器工作原理。
1. 电阻式传感器工作原理:电位器传感器的工作原理是利用滑动片与电阻器之间的接触面积的变化来改变电阻值,从而测量位移。
应变片传感器的工作原理是利用应变片的形变来改变电阻值,从而测量位移。
2. 电容式传感器工作原理:平行板电容传感器的工作原理是利用电容板之间的距离变化来改变电容值,从而测量位移。
微型电容传感器的工作原理是利用电容器的电容值变化来测量位移。
3. 电感式传感器工作原理:线圈式电感传感器的工作原理是利用线圈感应电动势的变化来测量位移。
变压器式电感传感器的工作原理是利用变压器的感应电动势变化来测量位移。
位移传感器

差动变压器式电感传感器是常用的互感型传感器,其结构形式有 多种,以螺管形应用较为普遍,其结构及工作原理如图3-7(a)、(b) 所示。传感器主要由线圈、铁心和活动衔铁三个部分组成。线圈包括一 个初级线圈和两个反接的次级线圈,当初级线圈输入交流激励电压时, 次级线圈将产生感应电动势e1和e2。由于两个次级线圈极性反接,因此 传感器的输出电压为两者之差,即ey=e1-e2。活动衔铁能改变线圈之 间的耦合程度。输出ey的大小随活动衔铁的位置而变。当活动衔铁的位 置居中时,即e1=e2,ey=0;当活动衔铁向上移时,即e1> e2 , ey>0;当活动衔铁向下移时,即e1< e2 ,ey<0。活动衔铁的位置往 复变化,其输出电压ey,也随之变化,输出特性如图3-7(c)所示。
2. 数字式位移传感器 数字式位移传感器有光栅、磁栅、感应同步器等,它们的共同
特点是利用自身的物理特征,制成直线型和圆形结构的位移传感器,输 出信号都是脉冲信号,每一个脉冲代表输入的位移当量,通过计数脉冲
就可以统计位移的尺寸。下面主要以光栅传感器和感应同步器来介绍数 字式传感器的工作原理。 1)光栅位移传感器
光栅是一种新型的位移检测元件,有圆光栅和直线光栅两种。它 的特点是测量精确高(可达±1um)、响应速度快和量程范围大(一般 为1—2m,连接使用可达到10m)等。
光栅由标尺光栅和指示光栅组成,两者的光刻密度相同,但体长相 差很多,其结构如图3-8所示。
光栅条纹密度一般为每毫米25,50,100,250条等。把指示光 栅平行地放在标尺光栅上面,并且使它们的刻线相互倾斜一个很小的角 度 ,这时在指示光栅上就出现几条较粗的明暗条纹,称为莫尔条纹。
位移传感器原理及分类

位移传感器原理及分类一、位移传感器的工作原理1.阻性传感器阻性传感器的原理是通过测量材料的电阻值来计算位移。
当两个电极之间的距离变化时,电阻值也会发生变化。
通过测量电阻值的变化,可以确定物体的位移。
2.电容传感器电容传感器的原理是通过测量电容的变化来计算位移。
当物体移动时,电容的值会随之变化。
通过测量电容的变化,可以确定物体的位移。
3.磁性传感器磁性传感器的原理是利用磁场的变化来测量位移。
当物体移动时,磁场的特性会发生变化。
通过测量磁场的变化,可以确定物体的位移。
4.激光传感器激光传感器的原理是利用激光束的反射来测量位移。
激光束发射到物体上,并通过测量反射光的特性,可以确定物体的位移。
以上是几种常见的位移传感器的工作原理,根据不同的应用场景,我们可以选择适合的传感器进行测量。
二、位移传感器的分类根据测量原理和应用领域的不同,位移传感器可以分为多种不同的类型。
以下是几种常见的位移传感器的分类:1.电阻式位移传感器电阻式位移传感器是基于阻性传感器原理的一种传感器。
它使用电阻值的变化来测量位移,常见的类型包括电阻片、电位器和应变计。
2.容性位移传感器容性位移传感器是基于电容传感器原理的一种传感器。
它使用电容值的变化来测量位移,常见的类型包括平行板电容器和微机电系统(MEMS)传感器。
3.磁性位移传感器磁性位移传感器是基于磁性传感器原理的一种传感器。
它使用磁场的变化来测量位移,常见的类型包括霍尔传感器和磁电传感器。
4.光学位移传感器光学位移传感器是基于激光传感器原理的一种传感器。
它使用激光束的反射来测量位移,常见的类型包括激光传感器和光纤传感器。
5.压电位移传感器压电位移传感器是基于压电效应原理的一种传感器。
它使用压电材料产生的电压信号来测量位移,常见的类型包括石英晶体和陶瓷。
以上是几种常见的位移传感器的分类,每种传感器都有其适用的应用场景,我们可以根据需要选择合适的传感器进行测量。
总结:本文介绍了位移传感器的原理和分类。
位移传感器原理与分类

位移传感器原理与分类一、工作原理1.电阻式位移传感器:电阻式位移传感器通过电阻变化的方式测量位移。
一种常见的电阻式传感器是电位计,它借助电位计棒的旋转或滑动来改变电阻值,通过测量电阻值的变化来得到位移信息。
2.容量式位移传感器:容量式位移传感器是利用物体移动时电容量的变化来测量位移的。
当测量物体靠近或远离电容的一个极板时,电场线密度会发生变化,从而改变电容量。
常见的容量式位移传感器有平行板电容器和轴向电容器。
3.感应式位移传感器:感应式位移传感器通过感应物体相对电感元件改变的方式来测量位移。
当物体靠近或远离感应线圈时,感应电势会发生变化,从而能够得到位移信息。
感应式位移传感器常用于测量非接触的位移。
4.光电式位移传感器:光电式位移传感器通过光信号的接收和转换来测量位移。
它通常由一对光电二极管(光源和光接收器)组成,当物体移动时阻挡或透过光源和光接收器之间的光线,从而产生电信号进行位移测量。
二、分类1.接触式位移传感器:接触式位移传感器需要物体与传感器之间有物理接触,通过物体的接触或压力来测量位移。
例如,机械式微调电阻可以通过旋转旋钮改变电阻值,从而测量位移。
2.非接触式位移传感器:非接触式位移传感器可以实现物体与传感器之间的无接触测量。
这种传感器常用于需要高精度和高速度的应用。
例如,磁性编码器可以通过感应物体对磁场的变化来测量位移。
3.绝对位移传感器:绝对位移传感器能够直接测量物体的绝对位置,无需参考点。
它能够提供准确的位移信息,在断电后也能够保留位移值。
常见的绝对位移传感器有光栅尺和霍尔效应传感器。
4.相对位移传感器:相对位移传感器只能测量物体相对于参考点的移动,无法给出绝对位置。
相对位移传感器通常需要初始化或标定,以确定参考点。
例如,编码器能够通过计数脉冲的方式测量物体相对于起始点的移动。
总之,位移传感器通过不同的工作原理和分类方式实现位移测量。
根据实际应用需求,选择合适类型的位移传感器可以提供准确的位移信息,满足各种工业和科技领域对位移测量的要求。
位移传感器的原理和应用

位移传感器的原理和应用
一、原理
1.接触式位移传感器原理:
接触式位移传感器通过机械接触的方式测量物体的位移。
常见的接触式位移传感器有滑动变阻器、电容变阻器、电感变阻器等。
这类传感器通过物体位移引起电阻、电容、电感元件的变化,从而测量位移。
2.非接触式位移传感器原理:
非接触式位移传感器通过无需物理接触的方式测量物体的位移。
常见的非接触式位移传感器有光电编码器、激光位移传感器、电磁感应位移传感器等。
这类传感器利用光学、电磁或其他无线技术测量位移。
二、应用
1.汽车工业:
在汽车制造中,位移传感器被广泛应用于测量车辆悬挂、翘曲、变形等情况,以提高车辆的安全性和驾驶舒适度。
例如,车辆的悬架系统中使用位移传感器测量悬挂裙的位移来调节车身的高度。
2.机械设备:
在机械制造过程中,位移传感器被广泛应用于测量机械元件的位移和变形,以确保机械设备的正常运行和精度。
例如,机床加工过程中使用位移传感器来实时监测工件位置,以确保加工质量。
3.工业自动化:
4.航空航天:
5.医疗领域:
总结:
位移传感器通过测量物体的位移,提供了在许多领域中实时定位、控
制和监测的重要数据。
无论是接触式还是非接触式,这些传感器都在汽车、机械设备、工业自动化、航空航天和医疗等领域发挥着重要的作用。
位移
传感器的发展不断推动着现代科技和工程的进步。
位移传感器的工作原理

位移传感器的工作原理位移传感器是一种用于测量物体或机械结构的位移或位置变化的设备。
它广泛应用于各个领域,如自动化控制系统、机器人技术、汽车制造、航空航天、医疗设备等。
位移传感器的工作原理有多种,下面将简要介绍其中的几种常见类型。
1.接触式位移传感器接触式位移传感器是通过物体与传感器之间的直接接触来测量位移的。
一种常见的接触式位移传感器是螺纹尺。
当物体的位移导致螺纹尺上的螺纹杆发生位移时,螺纹尺测量这个位移量并输出相应的电信号。
螺纹尺的分辨率通常很高,可以达到0.1微米。
2.非接触式位移传感器非接触式位移传感器是通过测量物体与传感器之间的非接触距离来测量位移的。
其中一种常见的非接触式位移传感器是光电传感器。
光电传感器通过发射光束并测量被反射或通过的光的强度来检测物体的位置变化。
光电传感器的工作原理基于光的散射、反射和透射等现象,通过分析光强度的变化来确定物体的位移。
3.压电位移传感器压电位移传感器基于压电效应,即当施加外力或应力时,压电晶体会产生电荷。
压电位移传感器通常由压电材料制成,当物体的位移导致压电材料受到压缩或伸展时,会产生电荷,这个电荷与位移量成正比。
通过测量产生的电荷量,可以确定物体的位移。
4.容积式位移传感器容积式位移传感器利用液体或气体的容积变化来测量物体的位移。
一种常见的容积式位移传感器是液位计。
当物体的位移导致传感器内的液位发生变化时,可以通过测量液位变化的量来确定物体的位移。
5.声波位移传感器声波位移传感器利用声波的传播速度和时间来测量位移。
它工作原理基于声波在空气或其他介质中传播的速度是已知的,当物体的位移导致声波的传播距离发生改变时,可以通过测量传播时间的变化来确定物体的位移。
综上所述,位移传感器的工作原理包括接触式位移传感器、非接触式位移传感器、压电位移传感器、容积式位移传感器和声波位移传感器等。
每种传感器都有其独特的工作原理和适用范围,可以根据具体的应用需求选择合适的位移传感器。
位移传感器编程案例

位移传感器编程案例什么是位移传感器?在电子工程和自动化领域,位移传感器被用于测量物体的位移或位置。
它们可以将物体的位置变化转化为电信号,从而可以在控制系统中进行处理和分析。
位移传感器广泛应用于机器人、汽车、航空航天等领域,为各种应用提供了非常重要的数据。
位移传感器的类型1. 电阻位移传感器电阻位移传感器是最常见的一种类型,它利用了电阻的变化来测量位移或位置。
根据不同的工作原理,电阻位移传感器又分为电阻条和电阻式磁编码器两种类型。
电阻条电阻条传感器通常由一根细长的电阻带和一个接触电滑动导体组成。
当导体滑动在电阻带上时,导体与电阻的接触面积发生变化,从而导致电阻值的变化。
通过测量电阻值的变化,可以计算出位移或位置的变化。
电阻式磁编码器电阻式磁编码器通过在电阻表面涂覆磁性材料,然后使用磁性导轨或磁栅栏进行测量。
当磁栅栏靠近电阻表面时,会改变电阻的值,从而可以测量位移或位置的变化。
2. 容性位移传感器容性位移传感器利用了电容的变化来测量位移或位置。
当物体靠近传感器时,电容值会发生变化。
通过测量这种电容值的变化,可以得到位移或位置的数据。
3. 光电位移传感器光电位移传感器是利用了光的特性进行测量的。
它由一个光源和一个光电检测器组成。
当物体靠近传感器时,会遮挡光源到光电检测器之间的光线,从而改变光电检测器的输出。
通过测量这种输出变化,可以得到位移或位置的数据。
位移传感器的编程案例以下是一个基于Arduino的位移传感器编程案例,使用电阻条传感器测量位移:1. 硬件准备材料清单:•Arduino开发板•电阻条位移传感器•杜邦线•面包板接线连接:将电阻条传感器的两个接线引脚连接到Arduino开发板上的模拟输入引脚(如A0)。
确保连接正确无误后,将Arduino开发板连接到电脑上。
2. 软件编程使用 Arduino IDE 软件进行编程。
以下是一个简单的程序示例:const int analogPin = A0; // 位移传感器连接的模拟输入引脚int sensorValue = 0; // 存储传感器读数的变量void setup() {Serial.begin(9600); // 初始化串口通信}void loop() {sensorValue = analogRead(analogPin); // 读取传感器的模拟值Serial.println(sensorValue); // 打印传感器值到串口监视器delay(1000); // 延迟1秒}3. 程序说明程序中首先定义了一个模拟输入引脚(analogPin)和一个变量存储传感器读数(sensorValue)的值。
位移传感器的原理和应用

位移传感器的原理和应用1. 引言位移传感器是一种能够测量物体位置变化的装置。
它通过测量物体相对于参考点的位置改变,将这个变化转化为可读取的电信号或数字信号。
位移传感器广泛应用于各个领域,包括制造业、机械工程、汽车工业、航天航空等。
本文将介绍位移传感器的原理和应用。
2. 位移传感器的原理位移传感器的工作原理根据不同的传感器类型而有所差异,常见的位移传感器类型包括电容传感器、电感传感器、光电传感器、压电传感器等。
以下是几种常见的位移传感器原理的介绍:2.1 电容传感器电容传感器通过测量电容的变化来确定物体位移。
当物体与电容传感器之间的距离改变时,电容值也会发生变化。
电容传感器常用于测量非接触位移,并提供高精度的测量结果。
2.2 电感传感器电感传感器利用物体与传感器之间的电感值变化来测量位移。
当物体接近传感器时,电感值会发生变化。
电感传感器常用于非金属物体的位移测量。
2.3 光电传感器光电传感器使用光电效应来测量位移。
光电传感器将光源和光接收器组合在一起,通过测量光线的强度和位置变化来确定位移量。
光电传感器通常用于非接触位移测量。
2.4 压电传感器压电传感器通过将物体与传感器之间施加压力来测量位移。
压电传感器的工作原理基于压电效应,即物质在受到力的作用时会产生电荷。
压电传感器常用于测量微小的位移量。
3. 位移传感器的应用位移传感器广泛应用于各个行业,以下是一些常见的应用领域:3.1 制造业在制造业中,位移传感器用于监测和控制机器人和自动化系统的运动。
它可测量物体在生产过程中的位移和变形,通过反馈控制系统实现精确的运动控制。
3.2 机械工程在机械工程中,位移传感器被广泛用于测量机械系统的运动和位置。
它们可以用于测量线性位移、角位移、振动等参数,帮助工程师设计和优化机械系统。
3.3 汽车工业在汽车工业领域,位移传感器用于测量汽车各个部件的位移和变形。
它们可以用于测量悬挂系统、转向系统、刹车系统等部件的位移,以确保汽车行驶的安全性和稳定性。
位移传感器有哪些类型

位移传感器有哪些类型位移传感器是通过测量物体的位移或位置来确定物体运动状态的一种传感器。
位移传感器应用广泛,其种类也很多。
本文将为您介绍位移传感器的几种类型。
1. 电阻式位移传感器电阻式位移传感器是一种使用电阻来测量位移的传感器。
它基于金属电阻材料或半导体梯度材料的电阻变化进行测量,从而获得物体的位移信息。
常用的有电位器、半导体应变计、差分电容式位移传感器。
电阻式位移传感器的优点在于其成本较低、响应速度快、精度高和长寿命等。
但由于受到电磁干扰、温度变化等环境因素的影响,其测量稳定性可能较差。
2. 光学式位移传感器光学式位移传感器通过测量光的特性来测量物体的位移。
它们操作原理为将光转换成电信号,再通过这些信号来测量物体的位置。
常用的有激光干涉仪、激光位移计、线性变压器等。
光学式位移传感器具有精度高、测量范围广等优点。
但对于光线的反射和折射效果较敏感,需要准备较好的环境,另外价格较高。
3. 磁性位移传感器磁性位移传感器是利用磁场感应来测量被测物体位移的传感器。
通过利用磁力传感器感应的磁场在传感器运动时产生的变化,可获得被测物体的位移信息。
常用的有磁致伸缩位移传感器、霍尔式磁感应位移传感器。
磁性位移传感器的优点在于测量范围广、抗干扰能力较强、精度高。
但由于磁场易受外界扰动影响,因此其测量精度和稳定性方面还存在一些问题。
4. 声波位移传感器声波位移传感器是一种利用声波特性进行测量的传感器。
它们利用声波信号的反射或传播速度的变化,来测量物体的长度、位移或是速度等物理量。
常用的有超声波位移传感器、声速计等。
声波位移传感器具有高精度、测量速度快等优点。
但在测量过程中受到声波在不同介质中传播的影响,如果位置不当,易受到外界干扰。
5. 容量式位移传感器容量式位移传感器是一种基于两个电极间电量变化的测量方式。
这种传感器通过测量电容器内两个电极之间的电容值的变化来测量物体的位移。
常用的有平行板电容式位移传感器、恒定误差板移位传感器等。
位移传感器原理及分类

位移传感器原理及分类人们以经典电磁学为理论基础,把不便于定量检测和处理的位移、位置、液位、尺寸、流量、速度、振动等物理量转换为易于定量检测、便于作信息传输与处理的电学量。
这就是在生产生活中被广泛应用的位移传感器。
位移传感器位移传感器又称为线性传感器,是一种属于金属感应的线性器件,传感器的作用是把各种被测物理量转换为电量。
位移是和物体的位置在运动过程中移动有关的量,位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测,大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高(目前分辨率最高的可达到纳米级)、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点,在机床加工、检测仪表等行业中得到日益广泛的应用。
位移传感器的分类及原理按工作原理分:电位器式位移传感器它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。
普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。
但是,为实现测量位移目的而设计的电位器,要求在位移变化和电阻变化之间有一个确定关系。
电位器式位移传感器的可动电刷与被测物体相连。
物体的位移引起电位器移动端的电阻变化。
阻值的变化量反映了位移的量值,阻值的增加还是减小则表明了位移的方向。
通常在电位器上通以电源电压,以把电阻变化转换为电压输出。
线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化,其输出特性亦呈阶梯形。
如果这种位移传感器在伺服系统中用作位移反馈元件,则过大的阶跃电压会引起系统振荡。
因此在电位器的制作中应尽量减小每匝的电阻值。
电位器式传感器的另一个主要缺点是易磨损。
它的优点是:结构简单,输出信号大,使用方便,价格低廉。
位移传感器有哪些类型

位移传感器有哪些类型位移传感器是一种用于测量物体在运动或变形过程中的位置、位移、速度等参数的设备。
它们通常用于工业控制、机器人技术、汽车制造、电气工程、医疗仪器等领域。
位移传感器根据测量原理不同可以分为多种类型,本文将介绍其中的几种。
电感位移传感器电感位移传感器是利用电磁感应原理测量物体位置或位移的传感器。
其主要原理是:当感应电磁场中的铁芯位置发生改变时,电磁感应产生的磁通量会变化,从而引起电感的变化,于是就可以利用测量变化的电感量来计算物体的位移。
优点:精度高、稳定性好、可靠性高、测量范围大。
缺点:成本相对较高。
磁敏位移传感器磁敏位移传感器是利用磁敏效应测量物体位置或位移的传感器。
其主要原理是:当磁敏元件受到外界磁场的影响时,会产生磁敏电势,从而达到测量物体位置或位移的目的。
优点:灵敏度高、反应迅速、可靠性高。
缺点:易受温度、磁场、震动等干扰,测量范围相对较小。
光电位移传感器光电位移传感器是利用光学原理测量物体位置或位移的传感器。
其主要原理是:将光线聚焦在特定位置上,然后测量回收到传感器中的反射光的强度和位置,从而实现测量物体位置或位移的目的。
优点:高精度、高灵敏度、测量范围大、稳定性好。
缺点:受环境光、温度等因素影响较大,需要反射板才能测量距离。
压电位移传感器压电位移传感器是利用压电效应测量物体位置或位移的传感器。
其主要原理是:当压电晶体受到外界的应力作用时,会产生电荷分布的不对称,从而导致电压的改变,利用测量变化的电压量来计算物体的位移。
优点:测量范围大、运动状态下可测量、输出信号与位移呈线性关系。
缺点:受温度影响大、灵敏度和精度不如光电或电容式位移传感器。
电容式位移传感器电容式位移传感器是利用电容变化测量物体位置或位移的传感器。
其主要原理是:当感应电容器表面发生变化时,其电容值也会发生相应变化,从而引起输出的电压变化,利用测量变化的电压量来计算物体的位移。
优点:高精度、测量范围大、响应速度快、稳定性好。
第四章 位移传感器

第一节 电容式传感器 (capacitive sensors) 特点:结构简单、灵敏度高、动态响应好、可实现非接触 测量、具有平均效应,能在高温、辐射等恶劣条件工作。 应用:可用来检测位移 、压力等参量。 一、工作原理 从结构上来分有:平板式、园柱式电容器。以平板式电容 器为例:平板电容器的容量
C r 0
螺管式 L=KX 几十毫米 线性灵敏度小
二、互感式传感器(差动变压器) (LVDT) 1.原理: 衔铁位移x变化=>互感(M1,M2)变化,如图所示。
I 1 + U 1 L1
x
R1
M1 L21 + U - 21 + U o L22 M2 + U 22 -
说明: (1)与变压器的区别:变压器:闭合磁路,M 为常数; M f ( x) 。 差动变压器:开磁路, (2)输出端采用“反向串联”:其输出为电压,和差动电 桥方式相比,后者灵敏度低一倍: 反向串联与交流电桥的比较如图所示。
(2)相敏检波电路 交流电桥输出的相量可反映被测量的大小和方向,但用一般 的指示仪表却丢失了方向信号。 当衔铁居中时,Z1=Z2。当Z1↑,Z2↓时:
正半周 Ua正,Ub负 VD1、VD4导通 Ua负,Ub正 VD2、VD3导通
AECB支路: Uc↓ AFDB支路: Ud↑ BCFA支路: ↓ BDEA支路: ↑
E Z1 A +
Z2 U
u0 负 u0
u0 负
负半周
负
同理,当Z1↓,Z2↑时, UO 为正。故UO不仅反映线 圈阻抗变化大小,还能反映 变化方向。
VD1 VD2
C Z3 + B U o Z4 D -
A VD3 F VD4
位移传感器的工作原理

位移传感器的工作原理位移传感器是一种用于测量物体位置或者位移的设备,它可以将物体的位移转换为电信号输出。
位移传感器广泛应用于工业自动化、机械创造、航空航天等领域,在精密测量和控制中起到重要的作用。
下面将详细介绍位移传感器的工作原理。
一、传感器类型常见的位移传感器包括电阻式位移传感器、电容式位移传感器、电感式位移传感器、光电位移传感器等。
不同类型的传感器采用不同的原理来实现位移测量,下面将以电阻式位移传感器为例进行介绍。
二、电阻式电阻式位移传感器是一种基于电阻值变化来测量位移的传感器。
它由一个固定电阻和一个挪移电阻组成,挪移电阻随着物体的位移而发生相应的变化,从而改变整个电路的电阻值。
1. 电路连接电阻式位移传感器通常由一个电源、一个固定电阻、一个挪移电阻和一个测量电路组成。
电源提供电流,固定电阻连接在电源和地之间,挪移电阻连接在固定电阻的一端,测量电路连接在挪移电阻的另一端。
2. 电阻值变化当物体发生位移时,挪移电阻会随之挪移,从而改变整个电路的电阻值。
挪移电阻与固定电阻之间的接触面积或者接触长度发生变化,导致电阻值的变化。
位移越大,接触面积或者接触长度变化越大,电阻值的变化也越大。
3. 电路测量测量电路通常采用电压分压法或者电流测量法来测量电阻值的变化。
在电压分压法中,测量电路将电压分压到一个合适的范围,然后通过电压测量装置测量分压后的电压值。
在电流测量法中,测量电路通过电流测量装置测量电流值。
4. 位移计算根据电阻值的变化,可以通过一定的计算方法来计算物体的位移。
计算方法可以根据具体的传感器和应用领域进行调整和优化,以满足不同的要求。
三、应用领域电阻式位移传感器广泛应用于各个领域,例如机械创造中的机器人控制、汽车工业中的悬挂系统控制、航空航天中的飞行控制等。
通过位移传感器可以实时测量物体的位移,从而实现对物体位置的精确控制。
总结:位移传感器是一种用于测量物体位置或者位移的设备,其中电阻式位移传感器是一种常见的类型。
位移传感器-(中英对照)

位移传感器位移传感器又称为线性传感器,它分为电感式位移传感器,电容式位移传感器,光电式位移传感器,位移传感器超声波式位移传感器,霍尔式位移传感器。
电感式位移传感器是一种属于金属感应的线性器件,接通电源后,在开关的感应面将产生一个交变磁场,当金属物体接近此感应面时,金属中则产生涡流而吸取了振荡器的能量,使振荡器输出幅度线性衰减,然后根据衰减量的变化来完成无接触检测物体的目的。
简介电感式位移传感器具有无滑动触点,工作时不受灰尘等非金属因素的影响,并且低功耗,长寿命,可使用在各种恶劣条件下。
位移传感器主要应用在自动化装备生产线对模拟量的智能控制。
位移是和物体的位置在运动过程中的移动有关的量,位移的测量方式所涉及的范围是相当广泛的。
小位移通常用应变式、电感式、差动变压器式、涡流式、霍尔传感器来检测,大的位移常用感应同步器、光栅、容栅、磁栅等传感技术来测量。
其中光栅传感器因具有易实现数字化、精度高(目前分辨率最高的可达到纳米级)、抗干扰能力强、没有人为读数误差、安装方便、使用可靠等优点,在机床加工、检测仪表等行业中得到日益广泛的应用。
原理计量光栅是利用光栅的莫尔条纹现象来测量位移的。
“莫尔”原出于法文Moire,意思是水波纹。
几百年前法国丝绸工人发现,当两层薄丝绸叠在一起时,将产生水波纹状花样;如果薄绸子相对运动,则花样也跟着移动,这种奇怪的花纹就是莫尔条纹。
一般来说,只要是有一定周期的曲线簇重叠起来,便会产生莫尔条纹。
计量光栅在实际应用上有透射光栅和反射光栅两种;按其作用原理又可分为辐射光栅和相位光栅;按其用途可分为直线光栅和圆光栅。
下面以透射光栅为例加以讨论。
透射光栅尺上均匀地刻有平行的刻线即栅线,a为刻线宽,b为两刻线之间缝宽,W=a+b称为光栅栅距。
目前国内常用的光栅每毫米刻成10、25、50、100、250条等线条。
光栅的横向莫尔条纹测位移,需要两块光栅。
一块光栅称为主光栅,它的大小与测量范围相一致;另一块是很小的一块,称为指示光栅。
dis位移传感器原理

dis位移传感器原理一、引言位移传感器是一种可以测量物体相对位置改变的装置。
作为一种广泛应用于工业领域的传感器,其原理和工作方式对于我们理解和掌握其应用非常重要。
二、位移传感器的分类根据不同的测量原理和工作方式,位移传感器可以分为多种类型,如电容式、电磁式、压电式、光电式等。
在本文中,我们重点介绍一种常见的位移传感器——dis位移传感器。
三、dis位移传感器的原理dis位移传感器是一种基于电容式测量原理的传感器。
它主要由两个电极构成,一个固定电极和一个移动电极。
当两个电极之间存在电容时,电容值与两电极之间的距离成反比。
具体而言,当物体移动时,移动电极也会随之移动,导致电容值的改变。
dis位移传感器通过测量电容值的变化来确定物体的位移。
四、dis位移传感器的工作原理dis位移传感器的工作原理可以简单分为两个步骤:电容测量和位移计算。
1. 电容测量dis位移传感器通过将电极连接到一定频率的交流电源上,形成一个电容回路。
当物体移动时,移动电极的位置改变,电容回路中的电容值也会随之改变。
2. 位移计算通过测量电容值的改变,我们可以利用相关算法将电容值转化为物体的位移。
一种常用的计算方法是使用线性插值法,即根据已知的电容值和对应的位移值,通过线性关系计算出未知位移对应的电容值。
五、dis位移传感器的应用dis位移传感器具有广泛的应用领域。
以下是一些常见的应用场景:1. 工业自动化在工业生产中,dis位移传感器可用于测量设备的机械位移,如机床、机械臂等。
通过监测位移变化,可以实现对设备的精确控制和调整。
2. 精密测量由于dis位移传感器具有高精度和高稳定性,因此在精密测量领域得到广泛应用。
例如,在制造业中,可以使用dis位移传感器来测量零件的尺寸和位置,以确保产品质量。
3. 航空航天在航空航天领域,dis位移传感器可用于测量飞机和航天器的结构变形和位移,以确保安全性和性能。
4. 建筑结构监测dis位移传感器还可以应用于建筑结构的监测和评估。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
光电式位移传感器
它根据被测对象阻挡光通量的多少来测量对象的位移或几何尺寸。
特点是属于非接触式测量,并可进行连续测量。
光电式位移传感器常用于连续测量线材直径或在带材边缘位置控制系统中用作边缘位置传感器。
绕线位移传感器
将康铜丝或镍铬合金丝作为电阻体,并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小,精度高,温度系数小,其缺点是分辨力差,阻值偏低,高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
导电塑料位移传感器
用特殊工艺将dap(邻苯二甲酸二稀丙脂)电阻浆料覆在绝缘机体上,加热聚合成电阻膜,或将dap电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。
特点是:平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。
用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
金属玻璃铀位移传感器
用丝网印刷法按照一定图形,将金属玻璃铀电阻浆料涂覆在陶瓷基体上,经高温烧结而成。
特点是:阻值范围宽,耐热性好,过载能力强,耐潮,耐磨等都很好,是很有前途的电位器品种,缺点是接触电阻和电流噪声大。
金属膜位移传感器
金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
特点是分辨力高、耐高温、温度系数小、动噪声小、平滑性好。
