ANSYS三维模型导入研究
SolidWorks等模型导入ansys的问题
一些常见的三维软件的模型都是可以导入ANS YS中进行分析的。
比如Soli dWork s,ug,proe都可。
据说S olidW orks的导入性能较好,没有验证过别的,本人用So lidWo rks导入。
导入的格式及方法一般a nsys可以接受如下文件格式的导入——i ges,catia的两种格式,UG的格式,Pro e的格式,SAT格式,Para solid格式等;本人的软件环境为06版Solid Works和11.0的ansy s。
本人一般使用S olidW orks的Igs(i ges),x_t, x_b(para solid文件的两种格式)等文件导入an sys,有时也可用S at格式(Sat导入fluen t效果比较好,导入a nsys一般)。
Ig s格式推荐在模型比较简单但不规则,不好用ansys建模时使用,成功概率较大,默认选项导入就行。
复杂模型使用i gs导入容易丢失数据,此时可用x_t格式默认选项导入,导入之后看见只有线框图,不要慌,这只是显示的问题的,只要没有报错,线面体等元素并没丢失。
此时操作ansys菜单中的P lotCt rls—R esetPlotCtrls选项。
然后再重新显示模型就可。
一般不论那种格式按默认导入之后模型的体都是一个整体,需要在ansys中布尔运算再划分网格,有时在布尔运算时会遇到麻烦,此时可采用别的格式,或者不勾选导入时的m erger选项,但是不勾选可能会出来别的问题,一般来讲默认选项导入是最好的。
毕竟是不同的软件,本身功能也不一样,导入出现问题是常事,有时可以考虑只用三维软件建立一部分a nsys很难建立的模型,导入a nsys后再用an sys 建立相对简单的一部分,最后将相连接的地方压缩到一起。
基于永磁体的磁流变抛光励磁装置设计与仿真
基于永磁体的磁流变抛光励磁装置设计与仿真曹顺涛,陈观慈,李明春(昆明理工大学机电工程学院, 昆明 650500)摘要 励磁装置作为磁流变抛光设备的核心部件,其能否产生稳定均匀的高梯度磁场,是决定磁流变抛光成功的关键因素。
采用扇形永磁体设计磁流变抛光轮励磁装置,并运用ANSYS Electronics Desktop等软件从永磁体数量、充磁方式、排布方式、气隙宽度等方面对励磁装置进行仿真分析,得到不同工况下的磁感应线及磁感应强度分布。
结果表明:当气隙宽度为4 mm时,采用单一永磁体轴向充磁产生的磁感应强度最大,可达358.4 mT,理论上可在抛光轮表面形成宽为26 mm、高为6.0 mm的抛光缎带。
关键词 永磁体;磁流变抛光;励磁装置;磁场中图分类号 TG58 文献标志码 A 文章编号 1006-852X(2023)04-0504-10 DOI码 10.13394/ki.jgszz.2022.0195收稿日期 2022-11-13 修回日期 2022-12-12磁流变抛光作为一种精密与超精密加工技术,具有高效、柔性、无亚表面损伤等特点[1]。
但在磁流变抛光中,影响其抛光效果及抛光效率的主要因素包括两方面:一方面,抛光区域磁场强度的大小。
磁流变抛光依靠磁流变液在梯度磁场中产生的磁流变效应形成的柔性抛光头与工件接触,由此产生剪切力,进而对工件表面材料进行去除[2-3]。
在此过程中,柔性抛光头的大小及硬化区硬度、剪切力大小均与磁场强度大小及磁敏颗粒的粒径有关。
在磁敏颗粒粒径相对较小的情况下,磁场强度越大,则磁感应线越密集,抛光液中磁敏颗粒的磁化强度越趋向饱和,导致磁敏颗粒间作用力增大,磁敏颗粒沿磁感应线的排列也越密集,形成的柔性抛光头的体积和硬化区硬度也进一步增大,在与工件接触时产生的剪切力也随之增大,进而可提高材料去除效率。
另一方面,磁场强度的大小跟励磁装置密切相关。
励磁装置作为磁流变抛光设备的核心部件[4-5],决定了磁场的强度、范围及方向,影响着磁流变抛光的材料去除特性。

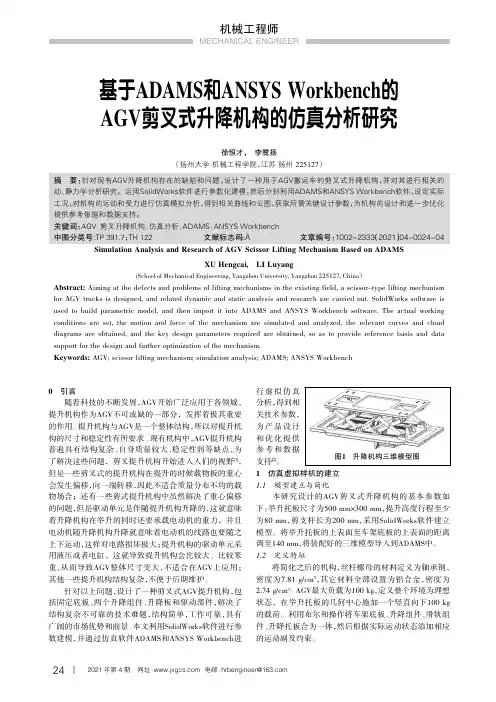

基于ADAMS和ANSYS Workbench的AGV剪叉式升降机构的仿真分析研究
