光纤通信作业[大全5篇]

光纤通信作业[大全5篇]第一篇：光纤通信作业2-1光纤由哪几部分组成？答：光纤由纤芯、包层和涂覆层3部分组成。

2-2在光脉冲信号的传播过程中，光纤的损耗和色散对其有何影响？2-3单模光纤有哪几种类型？各有何特点？答：单模有G.652、G.653、G.654、G.655四种类型。

G.652光纤的特点是当工作波长在1310nm时，光纤色散很小，系统的传输距离只受光纤损耗的限制。

G.653光纤的特点是色散零点在1550nm附近。

G.654光纤的特点是降低1550nm波段的衰减，一般为0.15~0.19dB/km,典型值为0.185dB/km,其零色散点仍然在1310nm 附近，但在1550窗口的色散较高，课达18ps/(nm·km)。

G.655光纤的特点是色散点在1550nm附近，WDM系统在零色散波长处工作很容易引起四波混频效应，导致信道间发生串扰，不利于WDM系统工作。

2-4光纤的归一化频率和各模式的归一化截止频率的关系是什么？光纤单模传输的条件是什么？2-5光纤的特性有哪些？答：几何特性、传输特性、机械特性、温度特性四种。

2-6光缆的结构有哪些？答：光缆一般由缆芯、护层和加强芯组成。

2-7常用的光缆有哪几种类型？答：层绞式结构光缆、骨架式结构光缆、束管式结构光缆、带状结构光缆、单芯结构光缆、特殊结构光缆。

第二篇：光纤通信作业1一、填空题1、光纤通信中常用的三个低损耗窗口的中心波长为、。

2、光源的作用是将变换为光检测器的作用是将3、在光波系统中得到广泛应用的两种光检测器是。

4、光传输设备包括5、光纤通信是以为载频，以6、光发送机主要由、和组成。

7、被称为“光纤之父”的是8、中国第一条海底光缆建成于二、简答题1、光纤通信主要有哪些优点？2、简述未来光网络的发展趋势及关键技术。

3、全光网络的优点是什么？第三篇：光纤通信_结课作业光纤通信学院：学号：姓名：电子信息工程学院1xxxxxxxxx摘要：光纤通信是利用光波在光导纤维中传输信息的通信方式。

光纤通信阶段作业

一、单项选择题（共20道小题，共100.0分）1.目前光纤通信的长波长低损耗工作窗口是1310nm和 A nm。

A. 1550B. 1480C. 980D. 15102. 光纤通信的三个低损耗窗口是1310nm、850nm、___C_______μm。

A. 1560B. 1550C. 1.55D. 1.513. 渐变型光纤是指_____B______是渐变的。

A. 纤芯和包层的折射率B. 纤芯的折射率C. 包层的折射率D. 模式数量4. 当光纤纤芯的折射率与包层的折射率 C 时，称为弱导波光纤。

A. 差2倍B. 相差很大C. 差别极小D. 相等5.在阶跃型光纤中，导波的特性参数有 D 。

A.B.C.D.6.阶跃型光纤中的主模是 B ，其截止时归一化频率为。

A.B.C.D.7. 在子午面上的光射线在一个周期内和该平面中心轴交叉两次，这种射线被称为 B 。

A. 反射线B. 子午线C. 斜射线D. 折射线8. 阶跃型光纤中数值孔径的计算式为____C________________。

A.B.C.D.9. 渐变型光纤子午线的轨迹方程受纤芯的折射率分布、___A________和___________因素的影响。

A. 光线入射点处的折射率、光线入射点处的轴向角B. 光线入射点处的折射率、光线入射点处的半径C. 光线入射点处的轴向角、光线入射点处的N0D. 光线入射点处的轴向角、纤芯和包层发生全反射的入射角10. 渐变指数 A 的折射指数分布光纤为多模渐变型光纤的最佳折射指数分布形式。

A. 2B. ∞C. 1D. 311. 渐变型光纤的最佳折射指数分布是指___D_______型折射指数分布。

A. 立方B. 线C. 常数D. 平方12. 利用一段____D_______光纤可以消除光纤中由于色散的存在使得光脉冲信号发生的展宽和畸变。

A. 色散位移单模光纤B. 非零色散光纤C. 色散平台光纤D. 色散补偿光纤13. 色散位移单模光纤是将零色散点从______B_____移到___________处的光纤。

光纤通信作业

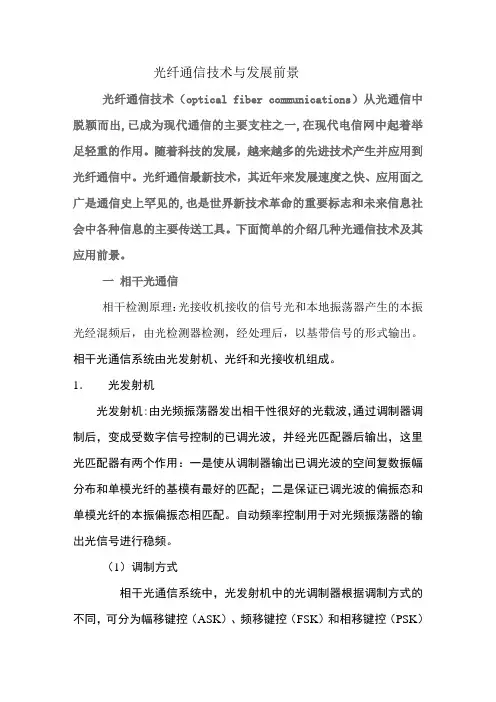

光纤通信技术与发展前景光纤通信技术（optical fiber communications）从光通信中脱颖而出,已成为现代通信的主要支柱之一,在现代电信网中起着举足轻重的作用。

随着科技的发展，越来越多的先进技术产生并应用到光纤通信中。

光纤通信最新技术，其近年来发展速度之快、应用面之广是通信史上罕见的,也是世界新技术革命的重要标志和未来信息社会中各种信息的主要传送工具。

下面简单的介绍几种光通信技术及其应用前景。

一相干光通信相干检测原理：光接收机接收的信号光和本地振荡器产生的本振光经混频后，由光检测器检测，经处理后，以基带信号的形式输出。

相干光通信系统由光发射机、光纤和光接收机组成。

1．光发射机光发射机:由光频振荡器发出相干性很好的光载波，通过调制器调制后，变成受数字信号控制的已调光波，并经光匹配器后输出，这里光匹配器有两个作用：一是使从调制器输出已调光波的空间复数振幅分布和单模光纤的基模有最好的匹配；二是保证已调光波的偏振态和单模光纤的本振偏振态相匹配。

自动频率控制用于对光频振荡器的输出光信号进行稳频。

（1）调制方式相干光通信系统中，光发射机中的光调制器根据调制方式的不同，可分为幅移键控（ASK）、频移键控（FSK）和相移键控（PSK）3种形式，1）幅移键控（ASK）光载波的频率和相位为常数，用数字信号去调制光载波的幅度，称为幅移键控ASK。

ASK相干通信系统必须采用外调制器来实现，这样只有输出光信号的幅度随基带信号而变化，而相位保持不变。

如果采用直接光强调制，幅度变化将引起相位变化。

2）频移键控（FSK）光载波的相位和幅度为常数，用数字信号去调制光载波的频率，称为频移键控FSK。

对应二进制调制信号，传输“0”码和传输“1”码时，分别用不同的频率表示。

3）相移键控（PSK）光载波的幅度和频率为常数，用数字信号去调制光载波的相位，称为相移键控PSK。

传输“0”码和传输“1”码时，分别用两个不同相位（通常相差π）表示。

光纤通信大作业

光纤通信⼤作业DWDM技术的现状与发展摘要;随着公⽤通信⽹及国际互联⽹的飞速发展,⼈们对宽带通信提出了前所未有的要求,⼀些原有的通信技术,如时分复⽤(TDM)和波分复⽤(WDM)等已不能满⾜宽带通信的要求。

在这种情况下,密集波分复⽤(DWDM)作为⼀种新兴的通信技术即应运⽽⽣。

本⽂介绍了DWDM 技术出现的历史背景，分析了DWDM的基本原理，然后对DWDM的技术特点进⾏阐述，再介绍了DWDM的关键技术，研究DWDM在未来的发展趋势。

密集型光波复⽤（DWDM：Dense Wavelength Division Multiplexing）是能组合⼀组光波长⽤⼀根光纤进⾏传送。

这是⼀项⽤来在现有的光纤⾻⼲⽹上提⾼带宽的激光技术。

更确切地说，该技术是在⼀根指定的光纤中，多路复⽤单个光纤载波的紧密光谱间距，以便利⽤可以达到的传输性能。

这样，在给定的信息传输容量下，就可以减少所需要的光纤的总数量。

⼀、应⽤背景传统的光纤通信技术⽤⼀根光纤只传播⼀种波长的光信号，这⽆疑是对光纤容量的⼀种浪费。

⽽ DWDM 系统是在现有的光纤⾻⼲⽹上通过提⾼带宽，利⽤光纤丰富的带宽来进⾏不同波长光的传输，⼤⼤提⾼了光纤的负载能⼒。

作为⼀种区别于传统光纤的激光技术，它通过利⽤单个光纤载波的紧密光谱间距，以达到在⼀根指定光纤中多路复⽤的⽬的，这样就可以更好的控制信号在传播过程中的⾊散和信号衰减，实现在⼀定数量光纤下传递信息容量最⼤化。

这是⼀项⽤来在现有的光纤⾻⼲⽹上提⾼带宽的激光技术。

这项技术的产⽣是对原先光钎数据传输技术的缺点的改进。

原先光钎数据传输技术主要有两种：空分复⽤（SDM）和时分复⽤（TDM）。

空分复⽤（SDM）是靠增加光纤数量的⽅式线性增加传输的容量，传输设备也线性增加。

如果没有⾜够的光纤数量，通过重新敷设光缆来扩容，⼯程费⽤将会成倍增长。

⽽且，这种⽅式并没有充分利⽤光纤的传输带宽，造成光纤带宽资源的浪费。

作为通信⽹络的建设，不可能总是采⽤敷设新光纤的⽅式来扩容，事实上，在⼯程之初也很难预测⽇益增长的业务需要和规划应该敷设的光纤数。

光纤通信作业

第一章1. 光纤通信有哪些优点容许频带很宽，传输容量很大；损耗很小，中继距离很长且误码率很小；重量轻，体积小；抗电磁干扰性能好；泄露小，保密性能好；节约金属材料，有利于资源合理使用。

2.光纤通信系统有哪几部分组成？简述各部分作用。

信息源：把用户信息转换为原始电信号，这种信号称为基带信号。

电发射机：把基带信号转换为适合信道传输的信号，这个转换如果需要调制，则其输出信号称为已调信号。

光发射机：把输入电信号转换为光信号，并用耦合技术把光信号最大限度地注入光纤线路。

光纤线路：把来自光发射机的光信号，以尽可能小的畸变和衰减传输到光接收机。

光接收机：把从光纤线路输出、产生畸变和衰减的微弱光信号转换为电信号，并经放大和处理后恢复成发射前的电信号。

电接收机：功能和电发射机的功能相反，它把接收的电信号转换为基带信号。

信息宿：恢复用户信息。

第二章1均匀光纤芯与包层的折射率分别为:45.1,50.121==n n 试计算：（1）光纤芯与包层的相对折射率差△=？（2）光纤的数值孔径NA=?（3）在1米长的光纤上，由子午线的光程差所引起的最大时延差?max =∆τ解：()121n n n -=∆NA=∆≈-212221n n n()∆≈==∆cL n NA c n Lc n L c 12121max22θτ 2.目前光纤通信为什么采用以下三个工作波长?55.1,31.1,85.0321m m m μλμλμλ===损耗：在1.31，1.55存在低损耗窗口色散：随波长增加，色散减小，带宽增加所以采用1.31,1.55,0.853.光纤通信为什么向长波长、单模光纤方向发展？长波长、单模光纤比短波长、多模光纤具有更好的传输特性。

（1）单模光纤没有模式色散，不同成分光经过单模光纤的传播时间不同的程度显著小于经过多模光纤时不同的程度．( 2 ）由光纤损耗和波长的关系曲线知，随着波长的增大，损耗呈下降趋势，且在1.31µm 和1 . 55µm 处的色散很小，故目前长距离光纤通信一般都工作在1 . 55µm.4.光纤色散产生的原因及其危害是什么？答光纤色散是由光纤中传输的光信号。

光纤通信技术阶段作业三

一、单项选择题（共20道小题，共100.0分）1. 随着半导体激光器使用的时间增长，其阈值电流会。

A. 逐渐减小B. 逐渐增大C. 保持不变D. 变化很小2.3. (错误)对于半导体激光器，要产生激光振荡，其外加正向电流必须阈值电流。

A. 大于等于B. 等于C. 大于D. 小于4.受激辐射会产生一个。

A. 菲涅尔现象B. 费米能级C. 全同光子D. 耦合模式5.6. 处于高能级E2的电子，在未受外界激发的情况下，自发地跃迁到低能级E1，从而发射出一个能量为hf（=E2-E1）的光子的过程称为__________。

A. 自发辐射B. 受激吸收C. 受激辐射D. 非辐射复合7.8.激光器的阈值条件与光学谐振腔的固有损耗有关，该损耗越小，阈值条件。

A. 越低B. 越高C. 不变D. 为09.10. 在激光器中完成频率选择和反馈作用的是。

A. 光滤波器B. 泵浦源C. 光学谐振腔D. 增益物质11.12. 激光器的阈值条件只决定于__________。

A. 泵浦源的功率值B. 光学谐振腔的固有损耗C. 光学谐振腔的腔长D. 激活物质的折射率13.14. 光电检测器在光纤通信系统中的主要任务是。

A. 将光信号转换为电信号B. 将电信号直接放大C. 将光信号直接放大D. 将电信号转换为光信号15.16. (错误)光电检测器是利用材料的__________，来实现光电转换的器件。

A. 受激吸收B. 光电效应C. 非线性D. 受激辐射17.18. EDFA的泵浦光源的典型工作波长为。

A. 850nmB. 980nmC. 1310nmD. 1550nm19.20. EDFA结构中，掺铒光纤中的铒离子有__________个工作能级。

A. 2B. 3C. 4D. 521.22. 不属于无源光器件的是。

A. 半导体激光器B. 光耦合器C. 光滤波器D. 光波分复用23.24. 在下列四种码型中不宜在光纤中传输的码型为__________。

北京邮电大学光网络阶段作业题库

1.APD中的电场分为两部份在光纤通信系统中，光中继器的作用是实现信号的放大和波形整形的功能2.RZ码的功率谱中包括的时钟频率成份较大3.在光接收机中自动增益控制电路的输入信号取自均衡器的输出信号4.在光接收端机中与光电检测器直接相连的是前置放大器5.为了取得较大的信噪比，对光接收机中前置放大器的要求是低噪声高增益6.温度的转变，会致使LD输出功率的变化，因此在发射机中利用自动功率控制技术来稳定光源的输出功率。

7.为了避免在传送的信号码流中存在长“0”和长“1”的现象，所采取的解决方案是扰码8.由于RZ码的频谱中存在所传输数据信号的时钟频率分量，因此在光接收机中可利用RC电路进行微分，再通过一个非门，将所接收的NRZ转换为RZ码。

9.NRZ信号通过非线性处置器后的波形是一种RZ信号10.码型变换的目的是将双极性码变成单极性码。

11.在目前的实用光纤通信系统中采用直接调制方式，即将调制信号直接作用在光源上，使光源的输出功率随调制信号的转变而转变。

12.渐变型光纤的最佳折射指数散布是指平方型折射指数分布13.光纤色散包括材料色散、波导色散和模式色散14.零色散光纤是指工作波长为1550nm的单模光纤，可取得最小的衰减特性和色散特性。

15.光纤通信的三个低损耗窗口是1310nm、850nm、1.55μm16.EDFA的泵浦光源的典型工作波长为980nm17.EDFA利用于光纤通信系统中，会给系统引入自发辐射噪声18.EDFA在光纤通信系统中的应用之一是前置放大器19.光电检测器的响应度越高，说明它的量子效率就越高20.光电检测器在光纤通信系统中的主要任务是将光信号转换为电信号21.传输距离与码速度、光纤的色散系数、光源的谱宽成反比。

22.光接收机的动态范围是指在保证系统误码标准要求下，光接收机的最大输入光功率与最低输入光功率之差，其单位为dB23.光发射机的消光比，一般要求小于或等于 10%24.在光发射端机中均衡放大功能框是实现信号的衰减补偿和均衡处置功能的25.前置放大器是指与光电检测器牢牢相连接的器件26.NRZ码的功率谱中不包括时钟频率成份27.按照调制信号的性质不同，内调制又分为模拟和数字调制。

光纤通信_结课作业

光纤通信学院：电子信息工程学院学号： xxxxxx姓名： xxx摘要：光纤通信是利用光波在光导纤维中传输信息的通信方式。

本文探讨了光纤通信技术的原理、技术发展，发展趋势、及应用。

关键词：光纤通信原理发展应用一、引言光纤通信技术（optical fiber communications）从光通信中脱颖而出,已成为现代通信的主要支柱之一,在现代电信网中起着举足轻重的作用。

光纤通信作为一门新兴技术,其近年来发展速度之快、应用面之广是通信史上罕见的,也是世界新技术革命的重要标志和未来信息社会中各种信息的主要传送工具。

光纤即为光导纤维的简称。

光纤通信是以光波作为信息载体,以光纤作为传输媒介的一种通信方式。

从原理上看,构成光纤通信的基本物质要素是光纤、光源和光检测器。

光纤除了按制造工艺、材料组成以及光学特性进行分类外,在应用中,光纤常按用途进行分类,可分为通信用光纤和传感用光纤。

传输介质光纤又分为通用与专用两种,而功能器件光纤则指用于完成光波的放大、整形、分频、倍频、调制以及光振荡等功能的光纤,并常以某种功能器件的形式出现。

光纤通信之所以发展迅猛,主要缘于它具有以下特点:(1)通信容量大、传输距离远;一根光纤的潜在带宽可达20THz。

采用这样的带宽，只需一秒钟左右，即可将人类古今中外全部文字资料传送完毕。

目前400Gbit/s系统已经投入商业使用。

光纤的损耗极低，在光波长为1.55μm附近，石英光纤损耗可低于0.2dB/km，这比目前任何传输媒质的损耗都低。

因此，无中继传输距离可达几十、甚至上百公里。

(2)信号串扰小、保密性能好;(3)抗电磁干扰、传输质量佳,电通信不能解决各种电磁干扰问题，唯有光纤通信不受各种电磁干扰。

(4)光纤尺寸小、重量轻,便于敷设和运输;(5)材料来源丰富,环境保护好，有利于节约有色金属铜。

(6)无辐射,难于窃听,因为光纤传输的光波不能跑出光纤以外。

(7)光缆适应性强,寿命长。

(8)质地脆，机械强度差。

光纤通信作业及答案

《光纤通信》作业2—1 均匀光纤芯与包层的折射率分别为：，，试计算：⑴光纤层与包层的相对折射率差△为多少？⑵光纤的数值孔径NA为多少？⑶在1m长的光纤上，由子午线的光程差所引起的最大时延差为多少？解：⑴纤芯和包层的相对折射率差⑵⑶2—10 一阶跃折射率光纤的相对折射率差，，当波长分别为0.85μm、1.31μm、1.55μm时，要实现单模传输，纤芯半径a应小于多少？解：单模传输条件为：→当时，当时，当时，3—1 设激光器激活物质的高能级和低能级的能量各为和，频率为f，相应能级上的粒子密度各为和。

试计算：⑴当，时，？⑵当，时，？⑶当，若。

环境温度？(按玻尔兹曼分布规律计算)解：⑴其中，，，，代入数据，得⑵，其中，，，，，代入数据，得⑶→→其中，，，，，代入数据，得3—10 一个半导体激光器发射波长为1.3μm，谐振腔具有“箱式”结构，腔长，宽，厚，介质的折射率。

假设谐振腔周围的壁能完全地反射光，则谐振腔模式满足m，s，q是整数，为1，2，3，…，它们分别表示各个方向上的模数，求：⑴谐振腔允许的纵模模数；⑵设，，计算纵模的波长间隔。

解：⑴已知则纵模模数其中，，，，为定值当q取得最大值时，m、s均取最小值1此时，计算得∴，且q为整数谐振腔允许的纵模模数为910⑵由第⑴问，得当，时，当时，；当时，4—11 在数字光纤通信系统中，选择码型时应考虑哪几个因素？答：数字光纤通信系统对线路码型的主要要求是保证传输的透明性，具体要求有：①能限制信号带宽，减小功率谱中的高低频分量。

这样就可以减小基线漂移、提高输出功率的稳定性和减小码间干扰，有利于提高光接收机的灵敏度。

②能给光接收机提供足够的定时信息。

因而应尽可能减少连“1”码和连“0”码的数目，使“1”码和“0”码的分布均匀，保证定时信息丰富。

③能提供一定的冗余度，用于平衡码流、误码监测和公务通信。

但对高速光纤通信系统，应尽量减小冗余度，以免占用过大的带宽。

《光纤通信》第4章作业

第4章作业学号姓名成绩一、填空题1．不需要电源的光器件叫。

常见的无源光器件有：光纤连接器、光耦合器、光纤光栅、光滤波器。

2．光纤的连接损耗分为外部损耗和内部损耗，由光纤中间的连接错位引起的损耗为，由光纤的波导特性和几何特性差异导致为。

3．在光纤通信中，能够把多个光信号耦合到一起，或能将光信号分到多根光纤中的器件就是。

4．某输出端口的功率除了有来自希望的输入端口外，还有来自不希望的输入端口的功率，二者之比叫。

5．光纤光栅是指一段折射率沿长度呈周期性变化的光纤。

利用光纤材料的光敏性质制作而成，目前最常用的制作方法是。

6．光滤波器主要应用于系统。

7．熔锥式光纤耦合器做成的波分复用器，其耦合长度为时，可实现1.31μm和1.55μm的分离。

8．光开关的作用是（三个字）。

9写出被布拉格光栅反射回去的光波长满足条件：。

二、选择题1．光纤连接的使用场合不包括。

（）A．光源与光纤之间的连接B．光纤与光纤之间的连接C．光纤与光检测器之间的连接D．光交叉复用连接2．一个8×8的耦合器所需的2×2的耦合器数目为。

（）A．4 B．8 C．12 D．163．下列哪一种光栅节距呈线性变化？（）A．光纤布拉格光栅B．啁啾布拉格光栅C．长周期光栅D．特殊光栅4．只能用作合路器的是？（）A．T型耦合器B．定向耦合器C．星型耦合器D．波分复用器三、判断题1．附加损耗和回波损耗越小越好。

（）2．用熔接法连接的光纤是可拆卸连接。

（）3．光隔离器是互易器件。

（）4波分复用器是和波长无关的光纤耦合器。

四、问答题1．简述三种光纤连接的方法。

2．列举四种光开关，说说它们的工作原理。

3．光纤耦合器的作用是什么？4．光纤耦合器的分波原理是什么？何谓3dB耦合器？。

光网络第四次阶段作业

一、阅读理解（共2道小题，共100.0分）1. 若一个2.5Gbit/s单模光缆通信系统，其系统总体要求如下：系统中采用的激光器为单纵摸激光器，其阈值电流小于50mA，激光器工作于1550nm.光脉冲谱线宽度Δλmax≤1.8nm。

发送光功率P T=2.3dBm。

如用高性能的光接收组件，可在BER=1×10-10条件下得到接收灵敏度P R=-35dBm，动态范围D≥20dB。

试计算系统中所允许的最大中继距离。

注：考虑光通道功率代价P P =1dB，光连接器衰减A C=1dB（发送和接收端各一个），光纤接头损耗A S=0.1dB/km，光纤固有损耗α=0.22dB/km，光纤色散系数D≤2ps/(km ・nm)取M E=3dB M C=0.1dB/km，频率啁啾系数为3。

1.衰减受限中继距离的计算公式为：CA.B.C.D.2.衰减受限中继距离等于km。

CA. 792.5B. 65.4C. 74.52D. 554.913.D?A. 散粒噪声B. 啁啾声XC. 模分配噪声D. 码间干扰4.色散受限中继距离的公式为：DA.B.C.D.5.色散受限中继距离等于km。

AA. 792.5B. 65.4C. 74.52D. 554.916.该系统所允许的最大中继距离为km。

BA. 792.5B. 74.52C. 554.91D. 65.42.计算STM-1帧速率以及其段开销SOH的容量(速率)。

1.STM-1帧包含的字节数= 。

AA. 270×9B. 261×9C. 72×9D. 92.STM-1帧速率为MBit/s。

DA. 270×9B. 261×9C. 72×9D. 155.5203.STM-1中包含SOH的字节数为。

BA. 27B. 72C. 45D. 94.STM-1的SOH容量为Mbit/s。

CA. 0.576B. 4.096C. 4.608D. 155.520。

光纤通信技术作业

光纤通信技术系别：光电信息系专业：光电信息工程班级：B090105学号：11姓名：刘世军2012年05月30日光纤通信技术(光端机，光纤调制器)①光纤通信技术一．光纤通信技术的形成（一）早期的光通信光无处不在，这句话毫不夸张。

在人类发展的早期，人类已经开始使用光传递信息了，这样的例子有很多。

打手势是一种目视形式的光通信，在黑暗中不能进行。

白天太阳充当这个传输系统的光源，太阳辐射携带发送者的信息传送给接收者，手的动作调制光波，人的眼睛充当检测器。

另外，3000多年前就有的烽火台，直到目前仍然使用的信号灯、旗语等都可以看作是原始形式的光通信。

望远镜的出现则又极大地延长了这类目视形式的光通信的距离。

这类光通信方式有一个显著的缺点，就是它们能够传输的容量极其有限。

（二）现代光纤通信技术的形成着社会的发展，信息传输与交换量与日俱增，传统的通信方式已不能满足人们的需要。

为了扩大通信容量，通信方式从中波、短波发展到微波、毫米波，这实际上就是通过提高通通信载波频率来扩大通信容量的。

要发展光通信，最重要的问题就是要寻找适用于光通信的光源和传输介质。

1、光源1960年，美国的梅曼（T.H.Maiman）发明了红宝石激光器，它可以产生单色相干光，使高速信息的光调制成为可能。

和普通光相比，激光具有波谱宽度窄，方向性极好，亮度极高，以及频率和相位较一致的良好特性。

激光是一种高度相干光，它的特性和无线电波相似，是一种理想的光载波。

但是，红宝石激光器发出的光束不容易耦合进光纤中传输，其耦合效率是极低的，因此需要研制小型化的激光光源。

1970年，美国贝尔实验室、日本电气公司（NEC）和前苏联先后突破了半导体激光器在低温（－200 C︒）或脉冲激励条件下工作的限制，研制成功室温下连续工作的镓铝砷（GaAlAs）双异质结半导体激光器（短波长）。

虽然寿命只有几个小时，但其意义是重大的，它为半导体激光器的发展奠定了基础。

1973年，半导体激光器寿命达到10万小时（约11.4年），外推寿命达到100万小时，完全满足实用化的要求。

北邮秋季光纤通信专业技术光纤通信专业技术阶段作业二

C.吸收损耗、色散代价
D.菲涅尔散射损耗、本特征吸收损耗
17.单模光纤的色散包括＿C_＿_______和__＿___＿_＿＿。
A.模分配噪声、码间干扰
B.频率啁啾、模式色散
C.材料色散、波导色散
D.模式色散、波导色散
1.阶跃型光纤,若n1＝1.5，相对折射指数差Δ=25％,工作波长λ＝1.31 μｍ，若希望单模传输，则纤芯半径a的范围是＿_＿___B_＿＿_。
若考虑光通道功率代价PＰ=1dＢ,光连接器衰减AC=1dB（发送和接收端各一个）,光纤接头损耗AS=0.１dB/ｋm，光纤固有损耗α=0.23dB／km，光纤色散系数D≤2.２ｐs/(ｋm・nm)取ME＝３dＢＭＣ＝0.1dB／ｋｍ,频率啁啾系数为３.2。
试计算损耗受限中继距离为__＿D____＿_＿，色散受限中继距离为___＿_＿__＿_，则最大中继距离为_＿________。
10.渐变指数 A的折射指数分布光纤为多模渐变型光纤的最佳折射指数分布形式。
A.2
B.∞
C.1
D.３
11.渐变型光纤的最佳折射指数分布是指__＿D_＿_____型折射指数分布。
A.立方
B.线
C.常数
D.平方
12.利用一段__＿_D_______光纤可以消除光纤中由于色散的存在使得光脉冲信号发生的展宽和畸变。
A.Δ２、Δ、阶跃型
B.Δ、型
15.光纤色散会使输入脉冲在传输过程中C，这样就_____＿__＿＿＿了通信容量。
A.幅度降低、限制
B.失真、提高
C.展宽、限制
D.幅度降低、提高
16.光纤中产生衰减的主要原因是A和。
A.吸收损耗、散射损耗
B.自发辐射损耗、散射损耗
B.0＜α< 0.47μｍ

光纤通信阶段作业

n1=1.51, n2=1.49,纤芯半径a=4μm,工作波
长λ＝1.31 μm。计算可得(1)归一化频率
V=__________；（2）每公里长度光纤的模式
色散Δτ＝__________秒。
A. 6.78、6.54×10－11
B. 6.78、6.54×10－8
C. 4.67、6.54×10－11
A;
得分: [0]
试题分值:
20.0
提示:
4.
5. 计算STM-1帧结构中信息净负荷的容量(速
率)＝__________Mb/s。
A. 18.792
B. 5.76
C. 150.336
D. 15.0336
知识点:
SDH计算
学生答案:
[C;]
标准答案:
C;
得分: [20]
试题分值:
20.0
提示:
标准答案:
B;
得分: [0]
试题分值:
20.0
提示:
6. (错误)
若一个2.5Gbit/s单模光缆通信系统，其系统总体要求如下：系统中采用的激光器为单纵摸激光器，其阈值电流小于50mA，激光器工作于1550nm.光脉冲谱线宽度Δλmax≤1.8nm。发送光功率 PT=2.5dBm。如用高性能的光接收组件，可在 BER=1×10-10条件下得到接收灵敏度 PR=-38dBm，动态范围D≥20dB。若考虑光通道功率代价PP =1dB，光连接器衰减 AC=1dB（发送和接收端各一个），光纤接头损耗AS=0.1dB/km，光纤固有损耗α=0.23dB/km，光纤色散系数D≤2.2ps/(km・nm)取ME=3dB
6.
7. (错误)某光纤通信系统，其发送光功率为2dBm，光接

光纤通信作业

数字光纤通信系统一般由光发射机、光中继器、光纤和光接收机组成。

一、光纤和光缆光纤是光导纤维的简称，由纤芯、包层和涂覆层3部分组成。

光缆是一根或多根光纤或光纤束制成的符合光学、机械和环境特性的结构体。

二、通信用光器件（有源光器件和无源光器件）1、光源光源的作用是将电信号转换成光信号并送入光纤线路中进行传输。

有半导体激光器（LD，有阈值器件）和半导体发光二极管（LED，无阈值器件）。

激光器的工作原理所谓激光器就是激光自己振荡器。

构成一个激光振荡器必须具备的部件有：必须有产生激光的工作物质（激活物质）；必须有能够使工作物质处于粒子数反转分布状态的激励源（泵浦源）；必须有能够完成频率选择及反馈作用的光学谐振腔。

2、光电检测器光电检测器是光接收端机的第一个部件，主要完成光信号到电信号的转换功能。

3、无源光器件无源光器件是指未发生光电能量转换的器件，它是构成光纤通信系统的基本而且必不可少的器件。

Ⅰ、光纤连接器（对应于电路中的电接插件）光纤连接器，又称光纤活动连接器，俗称活接头。

光纤连接器一般采用某种机械和光学结构，使两根光纤的纤芯对准并接触良好，保证90%以上的光能够通过。

Ⅱ、光衰减器（对应于电路中的电阻）光衰减器是用来对输入的光信号功率进行一定程度的衰减，以满足各种需要。

Ⅲ、光耦合器（对应于三通或多通）光耦合器是分路或合路光信号的器件。

它的功能是把一个输入的光信号分配给多个输出（分路），或把多个输入的光信号组合成一个输出（耦合）。

Ⅳ、光隔离器和光环形器（对应于电路中的普通二极管）光隔离器是保证光波只能正向传输的器件。

光环形器与光隔离器的工作原理基本相同，只是光隔离器一般为两端口器件，而光环行器则为多端口器件。

Ⅴ、光开关（对应于电路中的电开关）光开关是指能够控制传输通路中光信号通或断或进行光路切换作用的器件。

Ⅵ、光波长转换器光波长转换器是指能够将光信号从一个波长转换到另一个波长的器件。

Ⅶ、光波分复用器（对应于电路中的混频器）在一根光纤中能同时传输多个波长光信号的技术，称为光波分复用技术，波分复用系统的核心部件是波分复用器件，即光复用器和光解复用器（有时也称合波器和分波器），原理上讲，合波器与分波器是相同的。

北邮网院光网络阶段作业汇总

北邮网院光网络阶段作业汇总、单项选择题（共20道小题，共100.0 分）1.___________________________ 在光纤通信系统中，的作用是实现信号的放大和波形整形的功能。

A.分叉复用器B.光中继器C.数字交叉连接器D.光放大器2.在满足误码率（或信噪比）指标要求下，所允许输入接收机的光功率越低，则表示这个接收机。

4.（错误）7._______________________________________________________________________ 温度的变化，会导致LD输岀功率的变化，因此在发射机中使用_____________________________________ 技术来稳定光源的输岀功率。

A.自动功率控制B.码型变换C.调制D.非线性处理8. _________________________________________________ 由于RZ码的频谱中存在所传输数据信号的分量，因此在光接收机中可使用___________________________ RC电路进成分10. _______ 的目的是将双极性码变为单极性码。

A. 均衡B. 扰码C. 码型变换D. 复用知识点：第4章11.（错误）在目前的实用光纤通信系统中采用____________ 调制方式，即将调制信号直接作用在光源上，使光源的输岀功率随调制信号的变化而变化。

13.光纤色散包括 ________ 、______ 和模式色散。

A.单纵模、多纵模B.极化色散、多纵模C.材料色散、波导色散D.双折射、圆极化14. （错误）零色散光纤是指工作波长为 _____________ n m的单模光纤，可获得最小的衰减特性和特性。

A. 1550，色散B. 1310 ，色散C. 1.55 ，放大D. 1.51，复用知识点：第2章学生答案 :[B ；]标准答案：A 得分：[0]试题分值：5.0 提示：15. （错误）EDFA 的泵浦光源的典型工作波长为 ________________16. EDFA 在光纤通信系统中的应用之一是A. 前置放大器B. 时钟提取C. 均衡放大D. 复用器得分：【5] 试题分值：5.0提示：EDFA 的光放大原理是A . 自发辐射B . 自发吸收C •受激吸收D •受激辐射知识点：第3章学生答案：【D;] 标准答案：D得分：【5]试题分值：5.0 提示：A. 光电效应B. 粒子数反转C. 雪崩倍增效应D. 光生载流子加速知识点：第3章学生答案 :[C;] 标准答案：C得分： [5]试题分值：5.0提示：A. B. C. D.将光信号转换为电信号将电信号直接放大将光信号直接放大将电信号转换为光信号知识点：第3章学生答案 :[A ；]标准答案：A得分： [5]试题分值：5.0提示：20.（错误）17. 18. APD 中的电场分为两部分，其中 ______________ 发生在高电场区19.光电检测器在光纤通信系统中的主要任务是 _____________________、单项选择题（共20道小题，共100.0 分）2.STM-16的帧周期为___________________________________________A.I'-B.16x125冏C.…工D.lOO-38/^s3. ___ 是一种在高阶通道层和复用段层提供适配功能的信息结构。

数字光纤通信系统作业及答案

数字光纤通信系统作业及答案数字光纤通信系统作业及答案1、光接口的S点、R点是指：（仅靠发送机输出端的活动连接器之后输入参考点，紧靠接收机之前的活动连接器之前的输入参考点）。

2、G.652表示：（d）。

A.SDH接口；B.光波长；C.信号速率；D.光纤类型3、光接口L-1.1表示：（c）。

A.局内通信i；B.短距离局间通信u；C.长短距离局间通信l；D.超长短距离局间通信v4、1550波长的光传输与1310波长的光传输相比，衰减于色散指标表现为：aA.衰减小，色散大；B.衰减大，色散小；C.衰减小，色散小；D.衰减大，色散大。

5、决定了SDH具有强大的网络运行、管理和维护能力。

是因为SDH具有：（b）A.统一光接口；B.丰富的开销比特；C.净负荷透明6、在SDH帧结构中，真正用于电信业务的比特称为__b_区域。

A.段开销；B.净负荷；C.管理单元指针7、在SDH帧结构中__c_的作用是用来指示净负荷区域内的信息首字节在STM-N帧内的准确位置，以便接收时能正确分离净负荷。

A.段开销;B.净负荷;C.管理单元指针8、通道开销位于SDH帧结构的_b__区域。

A.段开销B.净负荷C.管理单元指针9、在STM-1模块中，用于段开销传输的信息速率为__c_。

A.155.520Mbit/s；B. 2.048Mbit/s；C. 4.608Mbit/s10、在SDH段开销中，_a__不经过扰码，全透明传送A.帧定位字节A1、A2;B.再生段踪迹字节J0;C.比特间插奇偶校验8位码字节B111、SDH解决同步数字复用频率和相位偏移的方法是_c__A.码速调整法;B.固定位置映射法;C.指针调整12、SDH采用_a__方式实现多路信号的同步复用。

A.字节交错间插;B.指针调节;C.正码速调整13、接入端口的最高速率为140Mbit/s或155Mbit/s，而交叉连接的最低速率为一次群信号的数字交叉连接设备可以表示为_b__。

光纤通信阶段作业

光纤通信作业[大全5篇]

光纤通信阶段作业

光纤通信作业

光纤通信大作业

光纤通信作业

最新北京邮电网络学院(光网络)阶段作业全套

光纤通信技术阶段作业三

北京邮电大学光网络阶段作业题库

光纤通信_结课作业

光纤通信 作业及答案

《光纤通信》第4章作业

光网络第四次阶段作业

光纤通信技术作业

北邮秋季光纤通信专业技术光纤通信专业技术阶段作业二

光纤通信阶段作业

光纤通信作业

北邮网院光网络阶段作业汇总

数字光纤通信系统作业及答案

光纤通信作业及答案
