运算放大器16个基本运算电路概论
运算放大器基本电路大全!

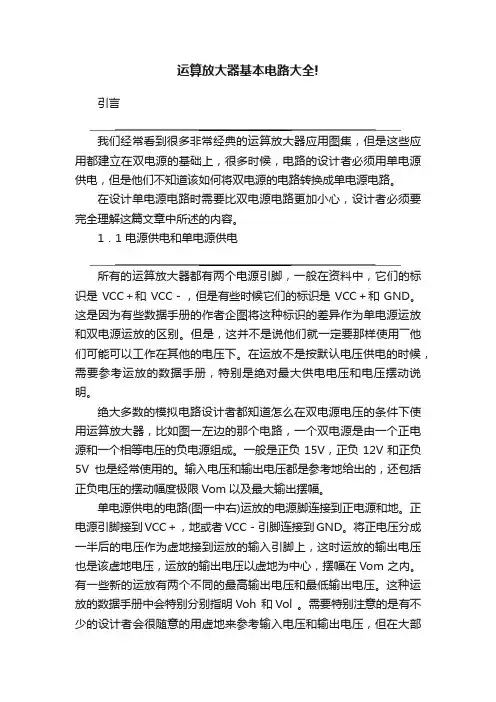

运算放大器基本电路大全!引言我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
运放组成的加减乘除等运算电路
第7章
集成运放组成的运算电路
7.1 概述 7.2 基本运算电路 7.3 对数和指数运算电路 7.4 集成模拟乘法器 7.5 除法运算电路
小结
模 拟电子技术
7.1 概述
1. 运放的电压传输特性：
运算放大器的两个工作区域（状态）：线性区和非线性区，
设：电源电压±VCC=±10V， 运放的AVO=104
P+
uO 解：uO1RF(uRI33uRI44)
uO2 RF(uRI11uRI22)
R
uORF(uRI33u RI44uRI11u RI22)
(2) 双运放减法运算电路
uI3 R3 uI4 R4
RF
-∞ +
+
uI1 R1 uO1 RF uI2 R2
RF
-∞ +
+
uO1(R RF 3uI3R RF 4uI4) uO uO(R RF 1uI1R RF 2uI2R RF FuO)1
当 R1 = ，Rf = 0 时，
此时有 Auf 1
值得注意的是，电压跟随器反馈系数F=1，
反馈深度深，输入电阻高，输出电阻低， 常用作阻抗变换或缓冲级，
uI
RF
-∞ +
uO
+
同相比例运算电路有输入电阻高的特点，但输入共 模信号电压高，对集成运放的共模抑制比要求也高， 另一方面如果共模电压超过允许的数值，电路也无法 正常工作，
R1 i1
i1i2i3iF
uI2
R2 i2
RF iF
uI1uI2uI3uO
uI3
R3 i3 N - ∞
+
uO
R1 R2 R3 RF
01运算放大器16个基本运算电路设计
运算放大器16个基本运算电路设计一、集成运算放大器放大电路概述集成电路是一种将“管”和“路”紧密结合的器件，它以半导体单晶硅为芯片，采用专门的制造工艺，把晶体管、场效应管、二极管、电阻和电容等元件及它们之间的连线所组成的完整电路制作在一起，使之具有特定的功能。
集成放大电路最初多用于各种模拟信号的运算（如比例、求和、求差、积分、微分……）上，故被称为运算放大电路，简称集成运放。
集成运放广泛用于模拟信号的处理和产生电路之中，因其高性价能地价位，在大多数情况下，已经取代了分立元件放大电路。
1.1反向比例电路第1题：电路如下，推导输入与输出的关系，计算电路的理论值，并与仿真值比较，说明电路功能。
vu u R R u i if 51010-=-=-=根据虚断虚短得1.2反向求和加法电路第2题：电路如下，推导输入与输出的关系，计算电路的理论值，并与仿真值比较，说明电路功能。
vu u u R R u R R u i i i fi f3(10)2123110-=--=--=—根据虚断虚短得1.3电压跟随电路第4题 电路如下，推导输入与输出的关系，计算电路的理论值，并与仿真值比较，说明电路功能。
这是一个电压跟随器：mvu u R R u i i f 100)1(1110==+=1.4加减运算电路加减运算电路如图4所示，输入信号1i u 、2i u 分别加在反相输入端和同相输入端，这种形式的电路也称为差分运算电路。
输出电压为：2211231(1)ff o i i R R R u u u R R R R =+-+图4加减运算电路1.5积分运算电路其输出电压o u 为：111o iu u dt R C =-⎰式中，11R C 为电路的时间常数。
由于受到集成运放最大输出电压OM U 的限制，选择1R 、1C 参数3，其值必须满足：111iO MR C u dt U >=⎰图5积分运算电路1.6微分运算电路图6微分运算电路电路的输出电压为o u 为：21i o du u R C dt=-式中，21R C 为微分电路的时间常数。
常用运算放大器电路 (全集)
常用运算放大器电路(全集)下面是[常用运算放大器电路(全集)]的电路图常用OP电路类型如下:1. Inverter Amp. 反相位放大电路:放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。
R3 = R4 提供1 / 2 电源偏压C3 为电源去耦合滤波C1, C2 输入及输出端隔直流此时输出端信号相位与输入端相反2. Non-inverter Amp. 同相位放大电路:放大倍数为Av=R2 / R1R3 = R4提供1 / 2电源偏压C1, C2, C3 为隔直流此时输出端信号相位与输入端相同3. Voltage follower 缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4. Comparator比较器电路:I/P 电压高于Ref时O/P输出端为Logic低电位I/P 电压低于Ref时O/P输出端为Logic高电位R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距，以提高比较器的灵敏度. (R1=10 K, R2=1 M)单双电源皆可工作5. Square-wave oscillator 方块波震荡电路:R2 = R3 = R4 = 100 KR1 = 100 K, C1 = 0.01 uFFreq = 1 /（2π* R1 * C1）6. Pulse generator脉波产生器电路:R2 = R3 = R4 = 100 KR1 = 30 K, C1 = 0.01 uF, R5 = 150 KO/P输出端On Cycle = 1 /（2π* R5 * C1）O/P输出端Off Cycle =1 /（2π* R1 * C1）7. Active low-pass filter 主动低通滤波器电路:R1 = R2 = 16 KR3 = R4 = 100 KC1 = C2 = 0.01 uF放大倍数Av = R4 / (R3+R4)Freq = 1 KHz8. Active band-pass filter 主动带通滤波器电路:R7 = R8 = 100 K, C3 = 10 uFR1 = R2 = 390 K, C1 = C2 = 0.01 uFR3 = 620, R4 = 620KFreq = 1 KHz, Q=259. High-pass filter 高通滤波器电路:C1 = 2*C2 = 0.02 uF, C2 = 0.01 uFR1 = R2 = 110 K6 dB Low-cut Freq = 100 Hz10. Adj. Q-notch filter 频宽可调型滤波器电路:R1 = R2 = 2 * R3C1 = C2 = C3 / 2Freq = 1 /（2π* R1 * C1)VR1调整负回授量, 越大则Q值越低。
运算放大器构成的18种功能电路(带multisim仿真)

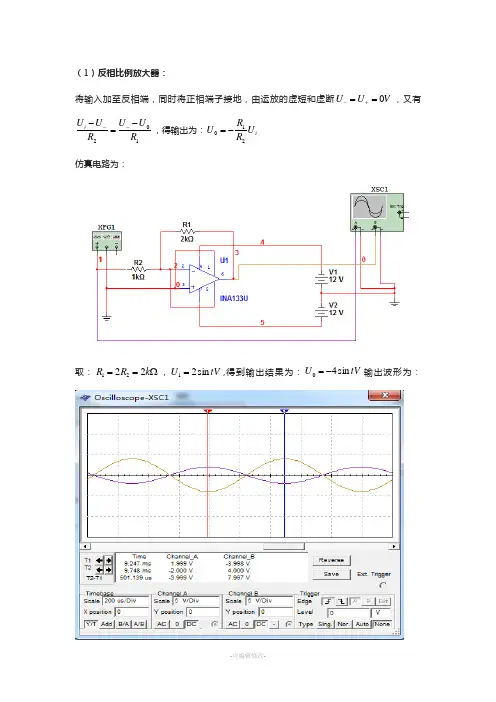

（1）反相比例放大器：将输入加至反相端，同时将正相端子接地，由运放的虚短和虚断V U U 0==+-，又有102R U U R U U i -=---，得输出为：i U R RU 210-= 仿真电路为：取：Ω==k R R 2221，tV U sin 21=,得到输出结果为：tV U sin 40-=输出波形为：（2）电压跟随器：当同相比例放大器的增益为1时，可得到电压跟随器，其在两个电路的级联中具有隔离缓冲作用。
可消除两级电路间的相互影响。
其仿真波形为：取输入为4V，频率为1kHz的方波，得到输出结果为：（3）同相比例放大器：将INA133的2,5和1,3端子分别并联，以此运放作为基本放大器，反馈网络串联在输入回路中，且反馈电压正比于输入电压，引入串联电压负反馈。
反馈电压1211U R R R U f +=由运放的虚短和虚断，有输出电压为：1120)1(U R R U += 其仿真电路为：取tV U sin 21=，Ω==k R R 2212，得到结果为：tV U sin 60= 其输出波形为：（4）反相器：当方向比例放大器增益为1时可得到反相器电路，其仿真电路为：取：tV U sin 21=，输出结果为：tV U U sin 210-=-=仿真输出波形为：（5）同相相加器;将输入信号引至同相端，得到同相相加器由INA133内置电阻设计如下电路，得到输出结果为：210U U U += 仿真电路为：取tV U sin 21=,tV U sin 32=,由公式得到结果为：tV U sin 50= 仿真输出波形为：（6）相减器：将输入信号分别加在INA133的正相和反相输入端，可得到相减电路，其仿真电路如下： 其输出结果为：210U U U -=取tV U sin 51=,tV U sin 22=，计算输出结果为：tV U sin 30=其仿真输出波形为：（7）积分器：利用INA133及电容可构成反相积分器，仿真电路如下图，电阻2R 与运放构成积分器，电阻1R 可起到保护作用，防止低频信号增益过大。
基本运算电路
u
uO = uO1 + uO2
= Rf / R1( uI2 uI1 )
减法运算实际是差动电路
uo = Rf /R1( uI2 uI1 )
若四个电阻均相同，则 uo = uI2 uI1
4．三运放差动放大电路
测量放大器(或仪用放大器) 同相输入 uO1 差动输入
uI
例7 开关延迟电路
电子开关
O 3V uO 6V O
t
1 ms
us
t
当 uO 6 V 时 S 闭合，
UI t6V uO R1C f 3t 6 4 8 10 5 10
O 3V
t
t 1 ms
例 8 利用积分电路将方波变成三角波
10 nF
时间常数 = R1Cf = 0.1 ms
Δ
∞
uo +
Δ
第6章
集成运算放大器的应用
[例2] 求图示电路中uo与uI1、uI2的关系。
(1 R2 / R1 ) uI1
R2 R1 R1 uo (1 )uI1 (1 )uI2 R1 R2 R2 R1 (1 )(uI2 uI1 ) R2
[例3]差动运算电路的设计
i1 i f u1 R1
1 Rf C f R1 R1
1
t
0
i f dt
u
Rf t 1 u i dt u i 0 u i dt R1 C f R1 0
t
当输入电压为一恒定Ui值时，输出电压为
Rf 1 u o Ui R C f R1 1 R U f t 0 U i dt i R1 R1C f
运放基本电路全解析！
运放基本电路全解析！我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
16运算放大器2
//
RF
uo
(1
RF R1
)(
Ri 2 Ri1 Ri 2
ui1
Ri 1 Ri 1 Ri 2
ui 2
)
16.4 差分（动）放大电路
➢ 列写‘’端的电流平衡方程
u2 u u uo
R1
RF
➢ 列写‘+’端的方程
u
R3 R2 R3
u1
➢ 根据u+ = u_找出uo
R1 u
RF
+
_u2
i
_
i+ +
R1
∞
u－ － R2 u＋ ＋
＋
R3
uO
当R1 R2 R3 RF时,
uo u1 u2
减法运算电路
当R3
时, uo
RF R1
u2
(1
RF R1
)u1
实现信号差值运算
分析方法2：利用叠加原理
减法运算电路可看作是反相比例运算电路
与同相比例运算电路的叠加。
RF
uo
RF R1
ui1
uo
(1
② 若 RF = 0, R1 = ∞, R2 = 0 时,
－∞
uO
uO = uI 称为电压跟随器
uI
＋ ＋
电压跟随器
3、同相端电阻 R的取值原则
如：
RF
V_ R1
+ R V+
➢ 令 ui =0 则 uo =0
R1
i
iV+ _
+
+ _ui
R V+
RF
++
uo_
R R1 // RF R R
集成运算放大器的基本运算电路要点
• 集成运算放大器概述 • 集成运算放大器的线性应用 • 集成运算放大器的非线性应用 • 集成运算放大器的实际应用 • 集成运算放大器的选择与使用注意事项
目录
Part
01
集成运算放大器概述
定义与特点
定义
集成运算放大器是一种高放大倍 数的多级直接耦合放大电路，主 要用于信号的电压放大。
积分器的应用场景
积分器电路广泛应用于信号处理、控制系统、测量仪器等领域，用于实现信号的平滑处理 和时间常数提取等功能。
微分器电路
01
微分器电路的工作原 理
微分器电路是集成运算放大器的一种 非线性应用，用于将输入信号进行微 分运算。微分器电路由运算放大器和 RC电路组成，通过正反馈实现微分功 能。
02
03
比较器的应用场景
比较器电路广泛应用于各种电子设备和系统中，如自动控制系统、信号
处理、测量仪器等。
积分器电路
积分器电路的工作原理
积分器电路是集成运算放大器的一种非线性应用，用于将输入信号进行积分运算。积分器 电路由运算放大器和RC电路组成，通过负反馈实现积分功能。
积分器的输入与输出关系
积分器的输出信号与输入信号的时间积分成正比，即输出信号的幅度随着时间的增加而增 加。
同相输入电路
STEP 01
STEP 02
STEP 03
输出电压与输入电压的增 益由反馈电阻决定。
输出电压与输入电压的相 位相同。
输出电压与输入电压成正 比关系。
加法器电路
可以将多个输入信号 相加。
可以通过改变反馈电 阻实现比例系数调整。
输出电压等于所有输 入信号的电压之和。
减法器电路
运算放大器的基本运算电路(最全版)PTT文档
二、运算放大器的基本
运算（电一路 ）反相比例 1．电路运算电路
Rf——反馈电阻，接在输出端 与反相端之间，构成深度负反馈。
R1——输入电阻。
Rb——平衡电阻，Rb = R1 // Rf。保证两个输入端的外接电 阻平衡，使电路处于平衡对称的工作状态，输入信号从反相输 入端与地之间加入。
二、运算放大器的基本 运算电路
3．小结
（1）输出电压与输入电压成比例，且相位相同，所以称同 相比例运算放大器。
（2）同相比例运算放大器的闭环电压放大倍数只与外接电 阻 R1 和 Rf 有关，只要保证其阻值精确，就能得到精确和稳定 性能都很高的闭环放大倍数。
（3）Rf / R1 比值必为正，所以闭环增益大于1或等于 1 （仅当Rf = 0 时等于1）。
2．根据理想运放的两个特点有 二、运算放大器的基本运算电路
12 3
与式比较可得 U [ R / R ( ) U ( R / R ) U ( R / R ) U ] IN = IP = 0，两输入端电流为 0，即IN = 0，可得出：If = I1 和 UN = 0，根据结论 1，UP = UN，因为UP = 0
二、运算放大器的基本 运算电路
（四）减法运算
1．电路
二、运算放大器的基本
二、运算放大器的基本运算电路
选定 R10 kΩ 在运算放大器的同相输入端和反相输入端都加入信号时，则反相比例运算和同相比例运算同时进行，根据理想运算放大器的两个结论
，可得
1
则 R f 5 k Ω 0 R 2 5 k Ω 0 R 3 1 . 5 k Ω 2
则平衡电阻 R R 1 / / R 2 / / R 3 / / R f 4 . 5 4 5 k Ω
《运算放大器》课件
带宽与增益
根据电路的带宽和增益需求，选择适当带宽 和增益的运算放大器。
输入与输出阻抗
考虑电路的输入和输出阻抗，选择合适的运 算放大器以匹配阻抗。
电源电压与功耗
根据电源电压和功耗要求，选择合适的运算 放大器以降低能耗。
运算放大器的使用注意事项
电源电压的稳定性
确保电源电压的稳定，避免因电源波 动引起的电路性能不稳定。
闭环增益
总结词
闭环增益是指运算放大器在有反馈回路的情况下对输入信号的放大倍数。
详细描述
闭环增益是运算放大器实际应用中最重要的性能指标之一，它决定了放大器的 输出信号与输入信号之间的关系。通过调整反馈回路，可以改变闭环增益，从 而实现特定的输出信号。
带宽增益乘积
总结词
带宽增益乘积是衡量运算放大器频率响应的一个重要参数，它表示增益和带宽之间的乘积关系。
《运算放大器》PPT 课件
目录
CONTENTS
• 运算放大器概述 • 运算放大器的工作原理 • 运算放大器的应用 • 运算放大器的选择与使用 • 运算放大器的性能指标 • 运算放大器的设计实例
01 运算放大器概述
运算放大器的定义
01
运算放大器（简称运放）是一种 具有高放大倍数的电路单元，其 输出信号与输入信号之间存在一 定的数学关系。
根据需求选择合适的放大倍数，调整输入和输出电阻的大小，以确 保放大器的性能。
电路图
提供基于运算放大器的放大器电路图，包括输入、输出和反馈电阻 等元件。
基于运算放大器的滤波器设计
滤波器
利用运算放大器和适当的反馈网络可以设计出各种类型的滤波器， 如低通滤波器、高通滤波器和带通滤波器等。
设计要点
根据滤波器的类型和性能要求，选择合适的反馈网络元件和运算放 大器型号。
15个常用运算放大器电路（收藏备用）
15个常用运算放大器电路（收藏备用）常用OP电路类型如下:1、InverterAmp.反相位放大电路:放大倍数为Av=R2/R1但是需考虑规格之Gain-Bandwidth数值。
R3=R4提供1/2电源偏压C3为电源去耦合滤波C1,C2输入及输出端隔直流此时输出端信号相位与输入端相反2、Non-inverterAmp.同相位放大电路:放大倍数为Av=R2/R1R3=R4提供1/2电源偏压C1,C2,C3为隔直流此时输出端信号相位与输入端相同3、Voltagefollower缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4、Comparator比较器电路:I/P电压高于Ref时O/P输出端为Logic低电位I/P电压低于Ref时O/P输出端为Logic高电位R2=100*R1用以消除Hysteresis状态,即为强化O/P输出端,Logic高低电位差距，以提高比较器的灵敏度.(R1=10K,R2=1M) 单双电源皆可工作5、Square-waveoscillator方块波震荡电路:R2=R3=R4=100KR1=100K,C1=0.01uFFreq=1/（2π*R1*C1）6、Pulsegenerator脉波产生器电路:R2=R3=R4=100KR1=30K,C1=0.01uF,R5=150KO/P输出端OnCycle=1/（2π*R5*C1）O/P输出端OffCycle=1/（2π*R1*C1）7、Activelow-passfilter主动低通滤波器电路:R1=R2=16KR3=R4=100KC1=C2=0.01uF放大倍数Av=R4/(R3+R4)Freq=1KHz8、Activeband-passfilter主动带通滤波器电路:R7=R8=100K,C3=10uFR1=R2=390K,C1=C2=0.01uFR3=620,R4=620KFreq=1KHz,Q=259、High-passfilter高通滤波器电路:C1=2*C2=0.02uF,C2=0.01uFR1=R2=110K6dBLow-cutFreq=100Hz10、Adj.Q-notchfilter频宽可调型滤波器电路:R1=R2=2*R3C1=C2=C3/2Freq=1/（2π*R1*C1)VR1调整负回授量,越大则Q值越低。
运算放大器16个基本运算电路
一、 电路原理分析与计算1. 反相比例运算电路输入信号从反相输入端引入的运算，便是反相运算。
反馈电阻R F 跨接在输出端和反相输入端之间。
根据运算放大器工作在线性区时的虚开路原则可知：i -＝0，因此i 1＝i f 。
电路如图1所示，图1根据运算放大器工作在线性区时的虚短路原则可知：u -＝u +＝0。
由此可得： 01fi R u u R =- 因此闭环电压放大倍数为：1o fuo i u R A u R ==- 2. 同相比例运算电路输入信号从同相输入端引入的运算，便是同相运算。
电路如图2所示，图2根据运算放大器工作在线性区时的分析依据：虚短路和虚开路原则因此得： 1(1)fo i R u u R =+开环电压放大倍数 11o fuf i u R A u R ==+3. 反相输入加法运算电路在反相输入端增加若干输入电路，称为反向输入加法运算电路。
电路如图3所示，图3计算公式如下，1212()o f u u u R R R =-+ 平衡电阻213////f R R R R =,当13f R R R ==时，输出电压012()u u u =-+4. 减法运算电路减法运算电路如图4所示，输入信号1i u 、2i u 分别加至反相输入端和同相输入端，这种形式的电路也称为差分运算电路。
图4输出电压为：2211231(1)f fo i i R R R u u u R R R R =+-+ 当123f R R R R ===时，输出电压21o i i u u u =-5. 微分运算电路微分运算电路如图5所示，图5电路的输出电压为o u 为：21io du u R C dt=- 式中，21R C 为微分电路的时间常数。
若选用集成运放的最大输出电压为OM U ,则21R C 的值必须满足：21max ()OMiU R C du dt<=6. 积分运算电路积分运算电路如图6所示，图6其输出电压o u 为：111o i u u dt R C =-⎰式中，11R C 为电路的时间常数。
3第二讲-运算放大器基础
理想运放的性能指标 （1）开环电压增益Aod=∞ （2）输入阻抗Ri=∞ （3）输出阻抗Ro=0 （4）带宽fBW=∞ （5）失调与漂移均为零等
同相、反相的含义
同相、反相是指运放的 输入电压与输出电压之 间的相位关系。
双端输入 单端输出 高差模放大倍数 高输入阻抗 低输出阻抗
集成运放的符号
电压传输特性 uO=f(up-un)
线性区 uOA o(duPuN) A o d 差模开环放大倍数 线性区非常窄 非线性区 uO UOM
电源电压典型值是
15V
参考“地”是由电源公 共端从外部建立地
开环参数：
差分输入电阻 r d
电压增益 a
输出电阻 r o
理想端口条件
差分输入电阻 rd
f 1
电压跟随电路原理图
电压跟随器仿真电路
射随器的应用实例
例：利用741运算放大器设计一个电压源v s ，电 压变化范围：10Vvs10V
如果 v s 设定为10V,当将一个1k 的负载
接到这个电源上时，电压将会变化多少？
考虑如果直接用电阻网络实现 10Vvs10V
通过电位器调节电压源 电压。如果负载直接接入电 位器的动臂点上，由于加载
• 稳定性问题：
微分电路中的RC元件形成一个滞后的移 相环节，它和集成运放中原有的滞后环 节共同作用，很容易产生自激振荡，使 电路的稳定性变差。
• 阻塞现象:
输入电压发生突变时有可能造成集成运放 内部的放大管进入饱和或截止状态，以至 于即使信号消失，管子还不能脱离原状态 回到放大区，出现阻塞现象，使电路不能 正常工作。
UO(R RF 1Ui1R RF 2Ui2)
运算放大器详细的应用电路(很详细)
§8.1 比例运算电路8.1.1 反相比例电路1. 基本电路电压并联负反馈输入端虚短、虚断特点：反相端为虚地，所以共模输入可视为0，对运放共模抑制比要求低输出电阻小，带负载能力强要求放大倍数较大时，反馈电阻阻值高，稳定性差。
如果要求放大倍数100，R1=100K，Rf=10M2. T型反馈网络（T型反馈网络的优点是什么？）虚短、虚断8.1.2 同相比例电路1. 基本电路：电压串联负反馈输入端虚短、虚断特点：输入电阻高，输出电阻小，带负载能力强V-=V+=Vi，所以共模输入等于输入信号，对运放的共模抑制比要求高2. 电压跟随器输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小§8.2 加减运算电路8.2.1 求和电路1.反相求和电路2.虚短、虚断特点：调节某一路信号的输入电阻不影响其他路输入与输出的比例关系3.同相求和电路4.虚短、虚断8.2.2 单运放和差电路8.2.3 双运放和差电路例1:设计一加减运算电路设计一加减运算电路，使 V o=2Vi1+5Vi2-10Vi3 解：用双运放实现如果选Rf1=Rf2=100K，且R4= 100K则：R1=50K R2=20K R5=10K平衡电阻 R3= R1// R2// Rf1=12.5K R6=R4//R5//Rf2= 8.3K例2:如图电路，求Avf，Ri解：§8.3 积分电路和微分电路8.3.1 积分电路电容两端电压与电流的关系：积分实验电路积分电路的用途将方波变为三角波（Vi：方波，频率500Hz，幅度1V）将三角波变为正弦波（Vi：三角波，频率500Hz，幅度1V）（Vi：正弦波，频率500Hz，幅度1V）思考：输入信号与输出信号间的相位关系？（Vi：正弦波，频率200Hz，幅度1V）思考：输入信号频率对输出信号幅度的影响？积分电路的其它用途：去除高频干扰将方波变为三角波移相在模数转换中将电压量变为时间量§8.3 积分电路和微分电路8.3.2 微分电路微分实验电路把三角波变为方波（Vi：三角波，频率1KHz，幅度0.2V）输入正弦波（Vi：正弦波，频率1KHz，幅度0.2V）思考：输入信号与输出信号间的相位关系？（Vi：正弦波，频率500Hz，幅度1V）思考：输入信号频率对输出信号幅度的影响？§8.4 对数和指数运算电路8.4.1 对数电路对数电路改进基本对数电路缺点：运算精度受温度影响大；小信号时exp(VD/VT)与1差不多大，所以误差很大；二极管在电流较大时伏安特性与PN结伏安特性差别较大，所以运算只在较小的电流范围内误差较小。
运算放大器基本电路大全
运算放大器基本电路大全运算放大器电路大全我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC －，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
16运算放大器4
§16.10 运算放大器的非线性应用
输入信号接在反相端
ui
+
R1
ui +
–
R2 UR
–
+
+
+
uo
–
UR
O t1 t2
uo
t
–
+UOM
t
O
输入信号接在同相端
–UOM
+
R1
UR + R2
– ui
–
+
+
+
uo
–
uo
+UOM
O
t
–
–UOM
§16.10 运算放大器的非线性应用
过零电压比较器
+
R1
ui + R2
§16.10 运算放大器的非线性应用
集成运算放大器（集成运放）
负反馈
u–
∞ –
+
uo
u+
+
运放处于开环状态
+UOM uo
实际特性
线性区
u+– u–
O
饱和区
–UOM
§16.10 运算放大器的非线性应用
集成运放的应用
温度控制
温度 检测
比较 环节
制冷/加热 设备工作
§16.10 运算放大器的非线性应用
T 截止， 继电器线圈KA 不通电， 继电器触点不动作， 系统持续加热。
②当温度高于某值时， R3 的阻值小， ui＞UR ,
uo = + UOM T 饱和导通， 继电器线圈KA 通电， 触点动作，切断加热电路， 系统停止加热，并报警。
