调光台灯电路实训报告调光台灯电路实训报告一、实训目的本次实训的目的是通过实际操作,深入了解调光台灯电路的工作原理和电路设计,掌握基本的电子电路安装和调试技能,培养实践能力和动手能力,增强对电子技术的兴趣。

二、实训设备与材料1.调光台灯电路套件2.螺丝刀、电烙铁、焊锡3.导线、LED灯珠、电源插头4.万用表、示波器(可选)三、实训步骤与内容1.电路原理分析:首先,对调光台灯电路的原理进行分析。

该电路主要由电源、电位器、LED灯珠、限流电阻和开关组成。

通过调整电位器,可以改变LED灯珠的亮度。

2.电路板装配:根据电路原理图,将各个电子元件安装在电路板上。

特别注意LED灯珠的正负极性不能接反。

3.电源接入:将电源插头接入电路,并确保开关处于关闭状态。

4.通电测试:打开开关,观察LED灯珠的亮度变化。

通过调整电位器,可以明显看到LED灯珠的亮度变化。

5.调试与优化:如果发现LED灯珠不亮或亮度变化不明显,可能是由于电路装配错误或元件故障。

使用万用表检查各个节点电压,找出问题所在,并进行调整和修复。

6.性能测试:在完成调试后,对调光台灯进行性能测试。

观察在不同亮度下的LED灯珠表现,并记录相关数据。

7.整理与总结:整理实训过程中的数据和心得体会,撰写实训报告。

四、实训结果与分析通过本次实训,我们成功地组装并调试了一款调光台灯电路。

在整个过程中,我们不仅学会了基本的电子装配技能,还深入了解了LED灯珠的工作原理和调光控制方法。

以下是对实训结果的分析:1.成功点:我们成功地按照电路原理图将各个元件组装到电路板上,并在通电后实现了LED灯珠的正常发光和亮度调节。

这表明我们的装配技能和基础知识掌握得还不错。

2.不足点:在调试过程中,我们发现部分LED灯珠的亮度变化不太均匀。

经过检查,发现是部分限流电阻的阻值不准确导致的。

这个问题的出现提醒我们在装配过程中要更加细心和精确。

3.改进方向:为了进一步提高电路的性能和稳定性,我们计划在未来的实训中更加注重元件的选择和精确测量,确保每个元件的参数符合设计要求。

台灯调光电路实验报告

台灯调光电路实验报告

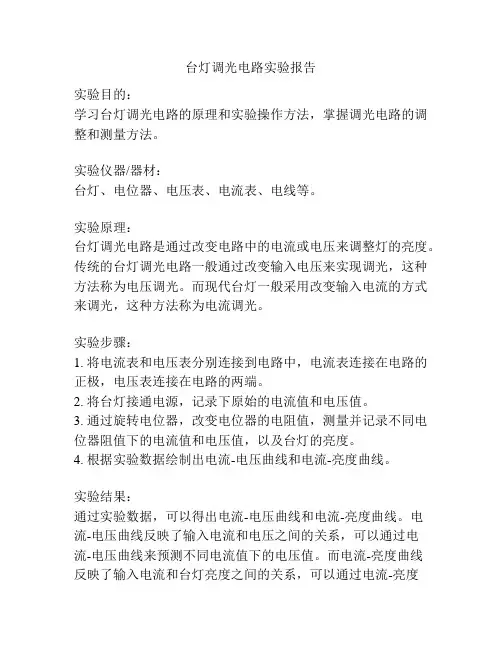

台灯调光电路实验报告实验目的:学习台灯调光电路的原理和实验操作方法,掌握调光电路的调整和测量方法。

实验仪器/器材:台灯、电位器、电压表、电流表、电线等。

实验原理:台灯调光电路是通过改变电路中的电流或电压来调整灯的亮度。

传统的台灯调光电路一般通过改变输入电压来实现调光,这种方法称为电压调光。

而现代台灯一般采用改变输入电流的方式来调光,这种方法称为电流调光。

实验步骤:1. 将电流表和电压表分别连接到电路中,电流表连接在电路的正极,电压表连接在电路的两端。

2. 将台灯接通电源,记录下原始的电流值和电压值。

3. 通过旋转电位器,改变电位器的电阻值,测量并记录不同电位器阻值下的电流值和电压值,以及台灯的亮度。

4. 根据实验数据绘制出电流-电压曲线和电流-亮度曲线。

实验结果:通过实验数据,可以得出电流-电压曲线和电流-亮度曲线。

电流-电压曲线反映了输入电流和电压之间的关系,可以通过电流-电压曲线来预测不同电流值下的电压值。

而电流-亮度曲线反映了输入电流和台灯亮度之间的关系,可以通过电流-亮度曲线来预测不同电流值下的亮度值。

实验结论:通过调整电位器的电阻值,可以改变输入电流和电压之间的关系,从而实现台灯的调光。

通过实验可以得出电流-电压曲线和电流-亮度曲线,可以根据这些曲线来预测不同电流值下的电压和亮度值。

实验结果表明,电流调光的方法相比电压调光的方法更加精确和稳定。

实验思考:1. 为什么现代台灯一般采用电流调光的方式而不是电压调光的方式?2. 电位器的电阻值是如何影响电流和电压的?进一步实验:1. 将台灯接入可调电源,通过改变电源输出的电流或电压来调光。

测量并记录不同输出电流或电压下的电流值和电压值,以及台灯的亮度。

2. 对比电流调光和电压调光的效果和稳定性,分析两种调光方式的优缺点。

设计调光台灯的原理电路

设计调光台灯的原理电路

设计调光台灯的原理电路调光台灯是一种通过改变灯光亮度来满足不同照明需求的灯具。

它通常采用可调光的灯源,如LED或荧光灯管,并通过调节电路来改变灯光的亮度。

下面我将详细介绍调光台灯的原理电路。

调光台灯的原理电路主要由以下几部分组成:电源部分、控制部分和光源部分。

1. 电源部分:调光台灯的电源部分主要功能是将交流电转换为直流电,并为整个电路提供稳定的电压。

一般采用电源适配器将室内交流电转换为低电压直流电,如12V。

适配器通常包含整流器、滤波器和稳压器等组件,用于将交流电转换为稳定的直流电。

2. 控制部分:调光台灯的控制部分包括控制器和控制信号调节电路。

控制器可以是微控制器、电阻调节器或触摸调光开关等,用于接收输入的调光信号并控制电路的工作状态。

控制信号调节电路一般采用PWM(脉宽调制)技术,通过调节信号的占空比来控制灯光的亮度。

PWM信号是一种周期性变化的电平信号,其占空比即高电平时间与周期的比值,可以用于控制灯光的亮度。

3. 光源部分:调光台灯的光源部分可以采用LED灯珠、荧光灯管或其他可调光的光源。

LED 是目前常用的光源,具有节能、寿命长、色温可调等特点。

调光台灯的灯光亮度通过改变LED灯珠的工作电流来实现。

荧光灯管也可以用于调光台灯,但相对于LED来说功耗较大且寿命较短。

调光台灯的工作原理如下:1. 当控制器接收到调光信号时,会根据调光信号的大小和类型来控制PWM信号的占空比。

2. 控制信号调节电路接收到PWM信号后,会将其转换为合适的电压信号,再通过功率放大电路驱动光源。

3. 光源部分接收到电压信号后,会根据电压信号的大小来控制灯光的亮度。

当电压较高时,光源亮度增加;当电压较低时,光源亮度减小。

通过不断调节PWM 信号的占空比,可以实现灯光的连续调光效果。

调光台灯的电路原理如上所述,通过电源部分将交流电转换为直流电,并通过控制部分的控制器和控制信号调节电路来控制光源的亮度。

调光台灯具有节能、环保、舒适等特点,广泛应用于家庭、办公室等各种场所。

调光台灯控制电路

调光台灯控制电路

调光台灯控制电路第一篇:调光台灯控制电路调光台灯控制电路电路工作原理:通过变压器T变压整流,经LED与VD11稳压在5V左右供给调光器。

集成电路IC构成脉冲上升沿触发,Q0~Q9端依次输出“1”电平。

当按钮SB接通时,IC相当于输入一正向脉冲,若设此时输出端Q4为“1”电平(其余均为“0”电平),则“1”电平通过二极管、R6向电容C2充电,通过单结晶体管VT触发双向晶闸管VS,使灯泡得电。

若要调整电灯亮度,可在按动一下按钮SB,此时输出端Q5为“1”电平(其余为“0”电平),此“1”电平通过二极管、R7又向电容C2充电,由于R7之值小于R6之值,充电电流较Q4为“1”电平时大些,C2充电快些,双向可控硅VS的触发脉冲前移,VS导通角度增大,使得灯泡上电压值也大些,则灯泡更亮。

根据所设电阻,控制电容C2的充电电流,可达到改变双向可控硅的导通角之目的。

在按钮SB的控制下(即输入脉冲)灯泡连续调光。

当IC输出端Q0~Q9依次为“1”电平时,灯泡连续由暗变亮。

此连续变化可周而复始的进行。

原理图:元器件的选择:集成电路IC:CD4017 二极管VD1~VD10:IN4001 单结晶体管VT:BT32、BT33、分压比η≈0.7 双向可控硅VS:1A、400V 电源变压器:220V/9V,容量≥2W 发光二级管:红色LED,正向压降2V 稳压管VD11:稳压值在3~4V之间开关:小型2个电阻R1~R13:330K、13K、12K、11K、9.1K、7.5K、6.2K、4.7K、3.6K、2.4K、1K、100Ω、300Ω电容:C1-22μ、C2-0.47μ 灯泡:1个桥堆:1个第二篇:调光台灯浅谈调光台灯的工作原理与检测杨少沛(郑州交通职业学院,郑州 450062)摘要:调光台灯是每个家庭中必不可缺的照明工具之一。

优美柔和、亮度可调的灯光不但使人精神愉悦、心情舒畅,还可以起到延缓眼睛疲劳、保护视力的作用。

对于调光台灯而言,灯泡是发光的主要设备,而调光器则是调光台灯系统中最主要的装置,它的任务是对晶闸管的导通角进行控制,从而达到调节灯光亮度的目的。

普通台灯加装触摸调光电路

普通台灯加装触摸调光电路

普通台灯加装触摸调光电路普通台灯加装触摸调光/测光器普通台灯加装下面介绍的控制电路,可使普通台灯升级为“节能+视力保健”型台灯,它具有触摸开关灯、触摸调光和测光功能,非常适合广大青少年学生使用。

电路如图1所示。

其中:虚线左边是台灯原有电路,右边是新增电路。

新增电路主要采用了一块新型专用调光集成电路NB7232。

该集成电路的主要电参数为:工作电压4.5~4.9V,静态电流400μA,可控制50Hz及60Hz交流电。

各引脚功能如下:①脚是电源正端;②脚为灯光亮度渐变控制端,灯光变化一个周期(7.64s),需从该脚引入83个负脉冲——直接从市电相线上取得50Hz交流电正弦波作时钟信号;③脚为内部锁相环路的外接电容器C3输入端;④脚为同步信号输入端,低电平有效,直接取自220V交流电;⑤脚为触摸控制输入端,低电平有效;⑥脚也是触摸控制输入端,高电平有效,因本电路未用而接电源负端;⑦脚为电源负端;⑧脚为双向晶闸管导通角控制输出端,它输出83阶不同的控制信号,调光移相范围41°~159°。

220V交流市电经电阻器R1降压限流、晶体二极管VD2半波整流、稳压二极管VD1稳压及电容器C1滤波后,输出约6V直流电压,作为IC1及晶体三极管VT1、VT2的工作电压。

当人手触摸金属片M 时,人体感应电信号通过保安电阻器R5、R6加到IC1的⑤脚上,使IC1内部电路工作。

当手触时间≤332ms(约1/3s)时IC1的⑧脚输出信号仅控制双向晶闸管VS完成开关任务,即触摸一下M,VS导通,电灯H亮;再触摸一下M,VS截止,电灯H灭。

当人手触摸M时间≥332ms时,VS移相调光,灯光由最亮(159°)逐渐变暗直到微亮(41°),又逐渐向最亮变化,这样变化一周需7.64s。

人手触摸停止,则灯光不再变化而保持这一瞬间的亮度。

下次再开启电灯时仍起始于这一亮度,但灯光亮度变化与上次调光状态相反,即逆向调光。

调光台灯电路的原理与安装

调光台灯电路的原理与安装

调光台灯电路的原理与安装秦皇岛市职业技术学校曹广智杨慧一、教学目标1.知识目标(1) 掌握调光台灯电路的工作原理掌握, 进而掌握可控硅控制在生产生活中的应用。

(2) 巩固可控硅、单结晶体管等主要元件的特性及测量方法(3)了解电路板制作的初步知识2.技能目标(1) 能正确识别各种元件(2)能根据电路图, 在仿真软件上实现正确的电路连接。

(2) 能根据故障现象加以排除。

3.情感、态度与价值观(1)培养学生的学习兴趣(2)养成严谨规范的操作习惯;(3)培养学生的参与意识和自主学习的能力二、教学重点与难点重点: 电路组装及故障的排除难点: 电路的工作原理三、教学器材及环境多媒体课件调光台灯实物不可调光的普通台灯实物制作该电路所用元器件及已制作好的调光电路一个计算机机房四、教法和学法教法: 启发—探究式;模拟实验探究法;项目教学法学法:比较法, 分组讨论法, 角色扮演法, 合作探究法五、课时: 2课时六、教学流程七、教学过程(一)引入(5分钟)《调光台灯电路的原理与安装》教学说明秦皇岛市职业技术学校武丝曼杨慧曹广智1、《台灯调光电路的原理与安装》是全国中等职业教育教材审定委员会审定的中等职业教育国家规划实训教材中的第四章中一个实训项目。

本内容旨在培养学生的动手能力和对电路的理解。

我针对教学中的一些重要环节做了如下的设计:引入环节特点: 用实物创设教学情境我拿来两种台灯, 通过实物引入课题, 引导学生采用对比的方法联系生活实际, 运用启发—探究的教学方式,让学生认识到可控硅调压电路在生活领域中的广泛性和重要性, 创设有效的学习情境, 吸引学生的注意力。

采用信息化手段教学:1)教案设计运用先进的Scienceword软件编写, 课件用Flash制作, 并鉴于本电路电压较高, 易发生触电事故, 装错后容易出现烧坏大部分元件的特点,引入仿真软件来辅助教学, 先仿真模拟, 然后实物焊接。

本课就是其中的模拟安装调试部分。

项目8制作家用调光台灯电路

项目8制作家用调光台灯电路
单相全波可控整流电路
01
02
单相半波可控整流电路
1. 电路及工作原理
u1
u2
uT
uL
A
G
K
RL
uG
2. 工作波形(设u1为正弦波)
t
u2
t
uG
t
uL
t
uT
:控制角
:导通角
u2 > 0 时,加上触发电压 uG ,晶闸管导通 。且 uL 的大小随 uG 加入的早晚而变化; u2 < 0 时,晶闸管不通,uL = 0 。故称可控整流。
03
会用万用表简易检测判断单向、双向晶闸管的好坏 理解晶闸管应用电路的工作原理,会搭接、调试简单的晶闸管电路
技能目标
双向晶闸管
晶闸管及其应用
普通晶闸管
相关知识
制作家用调光台灯电路
实训项目
技能训练
项目小结
单结晶体管
1.晶闸管简介
A
普通晶闸管
晶闸管的应用
B
晶闸管简介
单向晶闸管结构和符号
01
单向晶闸管工作原理
(单结管由截止变导通 所需发射极电压。)
uE<UV 时单结管截止
uE>UP 时单结管导通
单结管符号
E
B2
B1
单结管重 要特点
1. UE<UV 时单结管截止;
2. UE>UP 时单结管导通。
单结晶体管振荡电路
R
RC
uO
E
B1
B2
电路组成
振荡波形
uC
t
t
uo
UV
UP
点击此处添加正文,文字是您思想的提炼,请言简意赅的阐述您的观点。

调光台灯电路原理

调光台灯电路原理

调光台灯电路原理引言:调光台灯是一种能够根据需要调节亮度的灯具。

它使用调光电路来控制灯的亮度,使用户能够根据环境需要选择合适的亮度。

本文将介绍调光台灯电路的原理及工作方式。

一、调光台灯的基本原理调光台灯的基本原理是通过改变电流的大小来调节灯的亮度。

一般来说,调光台灯使用三种不同的调光方式:电阻调光、PWM调光和电压调光。

1. 电阻调光方式:电阻调光是最简单的一种调光方式。

调光台灯电路中会添加一个可变电阻,通过改变电阻的阻值来调节电流的大小,从而改变灯的亮度。

当电阻的阻值增大时,电流减小,灯的亮度也随之降低。

2. PWM调光方式:PWM调光是一种常用的调光方式。

它通过快速地开关电路来控制电流的平均值,从而调节灯的亮度。

PWM调光台灯电路中会添加一个PWM调光芯片,该芯片会根据输入的调光信号产生一个高频的脉冲信号,通过改变脉冲的占空比来控制电流的大小,从而改变灯的亮度。

3. 电压调光方式:电压调光是一种较为复杂的调光方式。

它通过改变电压的大小来调节灯的亮度。

电压调光台灯电路中会添加一个电压调光芯片,该芯片会根据输入的调光信号产生一个相应的电压输出,通过改变电压的大小来控制电流的大小,从而改变灯的亮度。

二、调光台灯电路的工作原理调光台灯电路的工作原理可以分为两个部分:调光信号产生和电流调节。

1. 调光信号产生:调光信号可以由人工产生,也可以由自动光感器产生。

人工产生的调光信号可以通过旋钮或按钮来控制,用户可以根据需要选择合适的亮度。

自动光感器产生的调光信号是根据环境光强度自动调节的,当环境光较暗时,光感器会产生一个较大的调光信号,使灯的亮度增加;当环境光较亮时,光感器会产生一个较小的调光信号,使灯的亮度降低。

2. 电流调节:根据产生的调光信号,调光台灯电路会相应地改变电流的大小,从而实现灯的调光。

在电阻调光方式中,电流的大小由可变电阻的阻值决定;在PWM调光方式中,电流的大小由脉冲信号的占空比决定;在电压调光方式中,电流的大小由电压的大小决定。

调光台灯电路设计

调光台灯电路设计

调光台灯电路设计一、引言调光台灯是一种功能强大的照明设备,它可以根据用户的需求调整亮度,提供适合工作、学习或休息的光线。

本文将介绍一个基于直流供电的调光台灯电路设计。

二、电路设计1.电源部分台灯电路需要一个直流供电电源。

我们可以使用一个稳压器来将输入电压稳定在合适的范围。

以5V为例,我们可以选择LM7805稳压器作为电源控制芯片。

该芯片安装简便,在输入端接入电源线路,输出端连接到电路的供电点即可。

2.光源控制部分为了实现调光功能,我们需要引入一个PWM(脉冲宽度调制)信号来控制LED灯的亮度。

PWM信号的特点是高频率的宽度可变的脉冲,通过调整脉冲宽度的占空比来改变LED的亮度。

为了产生PWM信号,我们可以选择一个微控制器或者专用的PWM控制芯片,如NE555、在本设计中,我们选择使用NE555来产生PWM信号。

基本的NE555电路配置如下:-电源引脚:VCC接电源正极,GND接电源负极。

-触发引脚(TRIG):接一个输入信号电阻R1,从而将NE555初始设为稳定状态。

-控制引脚(CONT):接一个变阻器RV1,用于调节脉冲宽度。

-输出引脚(OUT):接一个输出电阻R2和一个二极管D1,然后将LED灯并联连接。

该电路中,可通过调节变阻器的阻值来改变输出脉冲的宽度,从而控制LED灯的亮度,实现调光效果。

3.保护功能部分为了保护电路,在电路的输入端和输出端分别添加保护元件。

-输入端:我们可以使用快恢复二极管,用于防止过电流和反向电压。

-输出端:我们可以使用限流电阻,用于限制输出电流,避免LED灯过载烧坏。

4.控制部分为了方便用户对灯光亮度的控制,可以在电路中添加一个旋钮或按钮控制器。

当用户旋转旋钮或按下按钮时,控制器将产生一个控制信号,该信号作为输入连接到PWM信号控制引脚或者电源控制芯片。

三、总结以上是一个基于直流供电的调光台灯电路设计方案。

通过合理选择和配置电源、光源控制、保护和控制部分的元件,我们可以实现台灯的调光功能,并提供适合不同需求的灯光亮度。

调光台灯电路

调光台灯电路
它的主电极T1和T2无论加正向电压还是反向电压,其门极G的 触发信号无论是正向还是反向,它都能被“触发”导通。 3、双向晶闸管的电极识别及质量判别
第十一页,共29页。
• 1)首先确定T2:门极G与T1之间的距离较近,其正、反向电阻 都很小,用万用表“R×1”挡测量G~T1间的电阻仅几十欧, 而G~T2、T1~T2之间的反向电阻均为无穷大。那么,当测 出某脚和其他两脚都不通,就能确定该脚为T2极。有散热板 的双向晶闸管T2极往往与散热板相通。
URM 2U2 1cos
UL0.4U 52 2
IT =IL
IL
UL RL
第十六页,共29页。
二、单相桥式可控整流电路
• 1、认识单相桥式可控整流电路
a)变压器二次 侧电压
图7-13 单相桥式可控整流电路
图7-14 工作波形图
b)触发 脉冲
c)输出 波形
第十七页,共29页。
• 2.工作原理 • (1)u2为正半周时,二极管VD1、VD4承受正向电压,VD2、
的正向压降)。
• 3.利用单结晶体管和RC电路组成的振荡电路可以为
晶闸管提供触发信号。
• 4.单结晶体管的常用型号有BT31、BT33、BT35等 ,引脚排列如图7-19所示。
第二十五页,共29页。
操作指导
• 1. 认识调光灯电路结构及工作过程
第二十六页,共29页。
• 工作过程:
• 接通电源后,交流电经桥式整流后给单向晶闸管阳极提供 正向电压,并经过R2、R3加在单结晶体管的基极上,同时经过 电阻R1、RP和R4给电容器C充电,当C两端的电压大于单结晶体
调光台灯电路
第一页,共29页。
看一看:调光灯电路
内部 电路 实物 示意 图

调光台灯电路原理

调光台灯电路原理

调光台灯电路原理调光台灯电路原理是一种能够通过改变电流大小来控制台灯亮度的电路。

调光台灯通常采用三种不同的调光方式,包括脉宽调制(PWM)、电流调整和电压调整。

以下将对这三种调光方式进行详细介绍。

脉宽调制(PWM)是一种通过改变电流通断时间的方式来实现调光的方法。

基本原理是利用开关器件(如MOSFET)将高频的脉冲信号施加在台灯LED灯珠上,通过调整脉冲的占空比来改变LED灯的亮度。

脉冲信号的高电平时间比例(占空比)越大,LED灯发光的时间越长,亮度越高。

相反,脉冲信号的占空比越小,LED灯发光的时间越短,亮度越低。

脉宽调制方式的优点是调光范围广,亮度调节精细,但同时需要高频开关器件的支持,增加了电路复杂性。

另一种调光方式是电流调整,电流调整调光方式是通过改变通向LED灯的电流大小来控制亮度。

在电流调整电路中,通常会使用恒流源电路来将输出电流控制在一个恒定的范围内。

通过改变电流源电路的工作状态或电流源电阻的大小,可以改变LED灯的通电电流,从而实现对亮度的调节。

电流调整方式的优点是亮度调节稳定,简化了电路结构,但其调光范围较窄,亮度调节的不连续性较大。

最后一种调光方式是电压调整方式。

电压调整通过改变通向LED灯的电压大小来控制亮度。

通常使用可变电阻器来改变电源电压,通过改变电源电压大小,控制LED灯的通电电压,从而实现对亮度的调节。

电压调整方式的优点是简单易实现、调光范围宽,但其调光精度较低,对于灯光的调节精度要求不高的情况,电压调整方式是一种经济实用的方法。

在实际应用中,调光台灯通常采用PWM调光方式,因为其能够实现较大范围的亮度调节,同时精度较高。

另外,为了保证台灯调光的稳定性和可靠性,通常还会使用一个反馈电路来控制LED电流和亮度。

反馈电路使用LED电流与参考电流进行比较,并根据比较结果对PWM信号进行调整,以实现LED灯的恒流输出,确保亮度的恒定性。

综上所述,调光台灯电路原理的核心在于改变电流大小来控制亮度。

调光台灯电路原理

调光台灯电路原理

调光台灯电路原理
调光台灯电路的工作原理是利用调光器调整电流或电压大小,从而改变光源的亮度。

调光器主要有两种类型:阻值调光器和脉宽调光器。

1. 阻值调光器:通过改变灯泡电路中的电阻值来控制电流的大小,从而改变亮度。

阻值调光器通常由一个可变电阻和一个固定电阻组成。

调整可变电阻的阻值可以改变电路总电阻,进而改变电流大小。

因为光源亮度与电流强度成正比,所以通过调整电流大小可以实现亮度的调节。

2. 脉宽调光器:通过改变电源供电的脉冲宽度来控制光源的亮度。

脉宽调光器通过一个脉冲调制器(PWM调制器)生成一系列脉冲信号,脉冲的高低电平代表脉冲的宽度。

这些高低电平的时间比例可以通过改变调光器的输出电压来调整。

当脉冲宽度较大时,光源会以高亮度工作;当脉冲宽度减小时,光源亮度降低。

无论是阻值调光器还是脉宽调光器,它们都需要一个电源提供电压或电流来驱动光源。

通过改变电路中的元件,如电阻或脉宽,来调整电流或电压大小,从而控制灯泡的亮度。

调光台灯的电路

调光台灯的电路

调光台灯的电路非常简单,仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路,工作原理是:当交流电的正半周或副半周到来是,经过全桥整流,加到可控硅上的电源是单向的。

该电压通过电位器给电容充电,当电容C1上的电压达到一定数值后,就会触发可控硅导通。

调节电位器的旋钮,可以改变充电的时间,从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6,二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些,可以控制更大功率的电器。

调光台灯电路图一:调光台灯的典型电路如附图所示。

主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成;电位器RP1(微调)、RP2(带开关)、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。

UC充电电压达到双向二极管正负导通电压阈值时,触发双向控硅SCR双向导通;当输入电源电压过零时,SCR自动关断。

调整电位器阻值可调整充电速率,即可调整可控硅的导通角,从而调节灯光的强弱。

另外,L和C1构成高频滤波电路,使高频触发信号不致污染电网。

它们的工频阻抗很小,不会影响灯光的亮度。

调光台灯电路图二:无级调光台灯电路图1.双向可控硅SCR可根据负载功率大小选择97A6(约1A)、TLC336A(约3A)、BT136-500D(约6A)中的一个,选择原则是触发电流要小于25mA。

2.C4取值在0.1 " 0.47uF之间,C2取值在2200 " 4700pF之间。

五、主要技术指标:电源电压:5V。

输出脉宽:40ms。

输出触发脉冲导通角:41°"159°。

调光周期(从最亮到最亮):4.2s。

电源电流:1.5"2.5mA。

输出端灌入电流:≤25mA。

输出触发脉冲幅度:Vss-3V。

渐暗脉冲:83±3。

最新台灯调光电路的制作与调试

最新台灯调光电路的制作与调试

最新台灯调光电路的制作与调试
一课程介绍
1、课程大纲:
本课程的主要内容包括:
(1)台灯调光电路的基本原理及其组成;
(2)调光电路的制作;
(3)调光电路的调试;
(4)台灯调光电路的应用;
2、课程性质和任务:
本课程旨在帮助学生从理论知识到实践操作,学习有关台灯调光电路的知识内容,学会实现台灯调光电路的制作和调试。

二教学内容
1、台灯调光电路的基本原理及其组成:
调光电路是一种可以控制光源亮度的电路,包括调光开关、调光驱动器、调光传感器等组成,通过控制调光电路中的变频器或电流变换器对光源亮度进行控制;调光驱动器能够控制调光传感器检测到的触点电压;调光传感器能够通过检测到触点变化而改变光源亮度;调光开关是控制调光电路的重要部件,由此可知台灯调光电路的基本原理和组成。

2、调光电路的制作:
由于台灯调光电路涉及到数字电路、模拟电路、继电器、变频器、电流变换器等组成。

学生首先要掌握这些元器件的使用原理和工作原理,以及它们之间的接线关系。

调光台灯电路原理

调光台灯电路原理

调光台灯电路原理
1.电源供电部分:
2.调光电路部分:
调整亮度的目的是通过改变电压或电流来改变灯光的亮度。

一种常见
的调光电路是通过PWM(脉宽调制)技术实现的。

PWM调光电路的工作原
理是通过改变电源输出电压的占空比来改变灯光的亮度。

PWM调光电路主要由以下几个部分组成:比较器、内部振荡器、PWM
信号发生器和功率放大器。

-比较器:比较器用于将输入的参考电压与反馈电压进行比较,并输
出PWM调光信号。

-内部振荡器:内部振荡器产生一个基准频率信号,用于生成PWM调
光信号。

-PWM信号发生器:PWM信号发生器根据输入的参考电压和反馈电压,
以及振荡器的基准频率信号生成PWM调光信号。

-功率放大器:功率放大器用于放大PWM调光信号,驱动照明部分的
灯光。

3.照明部分:
照明部分一般由灯泡、LED灯等照明器件组成,用于产生光线。

调光
台灯的照明部分需要根据灯泡或LED灯的特性选择合适的驱动电压和电流。

此外,为了保证调光台灯的安全性和稳定性,还需要加入过载保护、
过压保护、过流保护等电路,以防止电路损坏或发生意外。

总结起来,调光台灯电路的原理是通过合适的电源供电、PWM调光电路和照明部分组成,实现对灯光亮度的调节。

调光电路通过PWM技术改变电压或电流来改变灯光亮度,保证台灯的安全性和稳定性的同时满足用户对不同亮度的需求。

BT33型调光台灯电路的制作

BT33型调光台灯电路的制作

BT33型调光台灯电路的制作一、电路工作原理下图为调光台灯电路,可使灯泡两端交流电压在几十伏至二百伏范围内变化,调光作用显著。

图一、家用调光台灯电路图二、单结晶体管符号1.单结晶体管和单向晶闸管(1)单结晶体管单结晶体管有两个基极,仅有一个PN结,故称双基极二极管或单结晶体管。

图二所示是单结晶体管的图形符号,发射极箭头倾斜指向b1,表示经PN结的电流只流向bl极。

国产单结晶体管有BT31、BT32、BT33、BT35等型号。

单结晶体管在一定条件下具有负阻特性,即当发射极电流I增加时,发射极电压Ve反而减小。

利用单结晶体管的负阻特性和RC充放电电路,可制作脉冲振荡器。

单结晶体管的主要参数有基极直流电阻Rbb和分压比。

Rbb是射极开路时b1、b 2间的直流电阻,约2~10kW,Rbb阻值过大或过小均不宜使用。

另外一个是b 1、b2间的分压比,其大小由管内工艺结构决定,一般为0.3~0.8。

(2)单向晶闸管晶体闸流管又名可控硅,简称晶闸管。

广泛应用于无触点开关电路及可控整流设备。

晶闸管有三个电极:阳极A、阴极K和控制极G。

图三(a)、(b)所示是其电路符号和内部结构。

单向晶闸管有以下三个工作特点:①晶闸管导通必须具备两个条件:一是晶闸管阳极A与阴极K间必须接正向电压。

二是控制极与阴极之间也要接正向电压;②晶闸管一旦导通后,降低或去掉控制极电压,晶闸管仍然导通;③晶闸管导通后要关断时,必须减小其阳极电流使其小于晶闸管的导通维持电流。

晶闸管的控制电压Vc和电流Ic都较小,电压仅几伏,电流只有几十至几百毫安,但被控制的电压或电流却可以很大,可达数千伏、几百安培。

可见晶闸管是一种可控单向导电开关,常用于弱电控制强电的各类电路。

图三、晶闸管符号和内部结构2.电路调光原理图一中,VT、R2、R3、R4、RP、C组成单结晶体管张弛振荡器。

接通电源前,电容C上电压为零。

接通电源后,电容经由R4、RP充电,电容的电压V逐渐升高。

调光台灯电路设计报告

调光台灯电路设计报告

调光台灯电路设计报告1. 引言台灯是我们日常生活中经常使用的一种照明装置,它不仅能为我们提供光线照明,还可以通过调光功能满足不同的照明需求。

本设计报告将介绍一个调光台灯电路设计方案,该电路通过使用调光开关和调光元件来达到调节亮度的功能。

2. 设计原理调光台灯电路的设计原理是基于PWM(Pulse Width Modulation)调光技术。

PWM是通过调节信号的占空比来控制电路输出的亮度。

当占空比为100%时,电路输出的亮度最大,为0%时,电路输出的亮度最小。

通过调节占空比的大小,可以实现不同亮度的调节。

电路主要由以下几个部分组成:2.1 调光开关调光开关是通过控制电路接通和断开来实现亮度的调节。

当调光开关处于开启状态时,电路连接,可通过调整占空比来改变亮度。

而当调光开关关闭时,电路断开,灯光熄灭。

2.2 调光元件调光台灯电路中的调光元件是一个可变电阻器,通过调整电阻值来改变电路的亮度。

当电阻值较大时,电流通过的路径较小,电路亮度较低;而当电阻值较小时,电流通过的路径较大,电路亮度较高。

2.3 PWM调光电路PWM调光电路是通过改变信号的占空比来实现亮度的调节。

其中,占空比定义为高电平持续时间与周期时间之比。

当占空比为50%时,高电平与低电平时间相等,即输出的等效电压为输入电源电压的一半。

调光电路中使用的PWM调光模块可以通过改变输入信号的占空比来调节输出电路的亮度。

该模块可以由嵌入式控制器或专用的PWM芯片实现。

3. 电路设计调光台灯电路的设计如下图所示:![调光台灯电路设计图](circuit_design.png)电路中的调光开关控制电路的连接和断开,调光元件通过调整电阻值来改变电路亮度。

PWM调光电路控制输出电路的亮度。

4. 实现过程为了实现调光台灯电路,我们需要进行以下几个步骤:4.1 选择调光元件根据设计需求,选择一个合适的可变电阻器作为调光元件。

可以选用电位器或可调电阻来实现。

4.2 设计PWM调光电路根据设计需求,选择一个合适的PWM调光模块。

调光灯电路

调光灯电路

调光灯电路----ac5123f8-7164-11ec-855d-7cb59b590d7d亮度稳定的调光台灯调光台灯不仅亮度可调,而且调节后的亮度不会因电网电压的波动而改变。

电路如图1(点此下载原理图)。

由r2、rp1和c1组成的阻容移相电路决定可控硅的导通角。

当c1两端电压经r2、rp1充电上升到双向触发管的导通电压时,双向可控硅vs 被触发导通,当交流电过零时,双向可控硅自行判断,调节rp1可改变c1的充电时间,从而改变双向可控硅在交流电正、负半周时的导通角,以便得到需要的亮度。

在图中,R3、RP2和光刻胶R4与C1串联和并联。

当R3和RP2固定时,分流器的大小由光敏电阻器R4的电阻决定。

当栅极电压升高时,光亮度增加,光刻胶R4的照度增加,电阻降低,分流器增加。

C1两端的电压升高减慢,晶闸管导通角增加,输出电压增加,灯光亮度相应增加。

这样,输出电压会自动稳定在所需的值,以确保灯光亮度的稳定性。

元器件选择与制作有关组件列表,请参见下表。

vs电阻电阻电阻光敏电阻可调电阻微调电阻涤纶电容双向触发管双向可控硅名称5.1k6.8k47k47k(带开关)200k0.01-0.047udb-33a/400v型号数量111111111双向晶闸管vs可选3A/400V。

RP1是带开关的47K电位计。

双向触发管可用荧光灯起动器的霓虹灯泡代替。

光敏电阻r4可安装在台灯的装饰品上,要求能受到台灯的光照。

调试时,先将rp2调到最小值,并用纸挡住光线,使光敏电阻不受灯光照射,接通电源,调节rp1使灯光处于最亮。

然后将纸拿开,如灯光稍有变化,说明此时rp2不需调节。

如在r4受照后亮度不变则应调节rp2使灯光稍有下降即可。

如r4受照后,亮度变化很大,则应增加r3的阻值;rp2经一次调整后不需再调。

220V自动调光台灯电路图

220V自动调光台灯电路图

电路工作原理该自动调光台灯电路由电源电路和光控电路组成,如图3-201所示。

电源电路由电源开关S、滤波电容器Cl、C2、电感器L、整流桥堆UR、限流电阻器Rl 和稳压二极管VS组成。

光控电路由光敏电阻器RG、电阻器肥-R4、电位器RP、电容器C3、晶位管V1、双向触发二极管V2和晶闸管VT组成。

接通电源开关S,交流220V电压经Cl和「滤波、UR整流后分为两路:一路经Rl限流、VS稳压及C2滤波后,为光控电路提供9V直流工作电压;另一路经照明灯EL加在晶闸管VT 两端。

光敏电阻器RG作为光线检测探头,用来检测书本处的光照度。

当书本处光照度不足时,RG的阻值增大,使Vl的基极电位降低,集电极电流增大,C3的充电时间缩短,使触发脉冲相位前移,晶闸管VT的导通角增大,EL的亮度增加;反之,当书本处光照度增加时,VT的导通角会变小,EL的亮度会减弱,从而实现了自动调光的目的。

元器件选择Rl选用1/2W金属膜电阻器;R2-R4选用1/4W碳膜电阻器或金属膜电阻器。

RP选用有机实心电位器或合成膜电位器。

RG选用MG43或MG45系列的光敏电阻器,其亮阻应在5-lOkO之间。

使用时用两根6Oc m的导线引出,装在带透明窗的塑料盒内,作为光线检测探头。

Cl选用耐压值为400V的涤纶电容器或CBB电容器;C2选用耐压值为16V的铝电解电容器;C3选用独石电容器。

VS选用lW、9V的硅稳压二极管。

UR选用lA、400V的整流桥堆。

Vl选用S9012或C8550型硅PNP晶体管;V2选用DB3或2CTS系列的双向触发二极管。

VT选用TLC336A(3A、600V)型双向晶闸管。

L选用高频扼流圈。

项目三调光台灯电路的制作与调试

项目三调光台灯电路的制作与调试

项目三调光台灯电路的制作与调试
调光台灯电路是一种无源调光电路,在普通电路中,可以实现调节灯光,调节台灯明暗度的功能。

本文介绍调光台灯电路的制作与调试的方法。

首先,在调光台灯电路中,需要使用一枚双向三极管(PNP或NPN),一个电阻(R1)和一个电容(C1)。

首先,将三极管、电阻和电容安装在
电路板上,然后将台灯安装在电路板上。

其次,考虑到台灯的安全性,在调光台灯电路中,需要添加一个压限
熔丝,并将其安装在电路板上。

熔丝的主要作用是防止由于调光台灯电路
中出现的过载情况而熔断。

随后,为了使电路更稳定可靠,在调光台灯电路中,还要安装一个调
节器,从而实现调节灯光功能,使得台灯的明暗度可以根据调节器的调节
来调节。

最后,将所有电子元件和台灯连接起来,检查每个元件的连接状况是
否正常,同时将电路与电源连接起来,并进行充分的测试和调试,确保电
路的稳定性和可靠性。

总的来说,调光台灯电路的制作和调试都是相当复杂的过程,只有针
对每个元件进行恰当的安装和连接,才能使整个系统稳定工作。

此外,多
次测试和调试也是必不可少的,可以有效的确保系统可靠性和稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

学习要点:
• 1.在单相半波可控整流电路中,负载RL上得到 的脉动直流电压的平均值为UL=0.45U2 , • 流过负载和晶闸管的直流电流相等,即IL=IT,晶闸 管承受的最大反压URM = U2 。 • 2.在单相桥式可控整流电路中,输出电压比半 波可控整流电路增加一倍,即UL=0.9U2 ,其它 ,IL=IT,晶闸管承受的最大反压URM = U2 不变。 • 3.与二极管整流电路的区别是:晶闸管整流电路 输出的直流电压是可控的,触发延迟角 越大,输 出电压越小。 的变化范围称为移相范围,单相半 波可控整流电路和单相桥式可控整流电路的移相 范围都是0°~180°。
• 1)首先确定T2:门极G与T1之间的距离较近,其正、反 向电阻都很小,用万用表“R×1”挡测量G~T1间的电阻 仅几十欧,而G~T2、T1~T2之间的反向电阻均为无穷 大。那么,当测出某脚和其他两脚都不通,就能确定该脚 为T2极。有散热板的双向晶闸管T2极往往与散热板相通。 • 2)区分G与T1极:确定T2后,剩下两脚中一脚为T1极, 另一脚为Gபைடு நூலகம்。用黑表笔接T1极,红表笔接T2极,把T2与 G极瞬时短接一下(给G加上负触发信号),电阻值如为 10Ω左右,证明管子已导通,导通方向为T1~T2,上述假 设正确。如万用表没有指示,电阻值仍为无穷大,说明管 子没有导通,假设错误,可改变两极连接表笔再测;如果 把红表笔接T1极,黑表笔接T2极,然后将T2与G极瞬时短 接一下(给G加上正触发信号),电阻值如为10Ω左右, 管子为导通,导通方向为T2~T1。
5、晶闸管的型号及简易检测 • (1) 型号 3CT系列和KP系列型号组成部分的含义:
举例:3CT-5/500表示额定电流为5A、额定电压为500V的普通型单向 晶闸管。
• (2)单向晶闸管简易检测 • 1)极性的判断 将万用表置于“R×1k”或“R×100”挡 ,如果测得其中两个电极的正向电阻较小,而交换表笔后 测得反向电阻很大,那么以阻值较小的一次为准,黑表笔 所接的就是门极G,而红表笔所接的就是阴极K,剩下的 电极便是阳极。 • 2)质量的判断 将万用表置于“R×10”挡,黑表笔接阳 极,红表笔接阴极,指针应接近∞,如图7-7所示。当合上 S时,表针应指很小的阻值,约为60~200Ω,表明单向 晶闸管能触发导通;断开S,表针回不到∞,表明晶闸管 是正常的(有些晶闸管因为维持电流较大,万用表的电流 不足以维持它导通,当S断开后,表 图7-7 针会回到∞,也是正常的)。如果在 S未合上时,阻值很小,或者在S合上 时表针也不动,表明晶闸管质量太差 或已击穿、断极。
1 cos 2
负载电流平均值
通过晶闸管的平均电流 晶闸管承受的最大电压
IT =IL
IL UL RL
二、单相桥式可控整流电路
• 1、认识单相桥式可控整流电路
a)变压器二次 侧电压
b)触发 脉冲
c)输出 波形
图7-13 单相桥式可控整流电路
图7-14 工作波形图
• 2.工作原理 • (1)u2为正半周时,二极管VD1、VD4承受正向电压, VD2、VD3承受正向电压,如果未加触发电压,则晶闸管 处于正向阻断状态,uL=0。 • (2)当ωt= 时,加有触发电压ug,晶闸管VT导通,电路 中的电流方向如图实线所示。uL和u2基本相等。 • (3)在 <ωt<л期间,尽管ug在晶闸管导通后已消失, 但是晶闸管仍然保持导通。因此,在这期间,uL依然和u2 保持基本相等。极性为上正下负,iVD1=iVD4=iL。 • 4)当л<ωt<2л时,u2进入负半周后,二极管VD2~VD3 承受正向电压,VD1、VD4承受反向电压,只要触发脉冲 ug到来,晶闸管VT 就导通,电流方向如图中虚线所示。 uL≈u2,方向仍为上正下负, iVD2=iVD3=iL。 在u2的第二个周期里,电路将重复第一周期的变化。如此不 断重复,负载RL上就得到单向脉动电压。如图7-14所示。
• 2. 安装电路 • 按照图7-22调光灯电路原理图,在实验板(或万 能板)上连接电路。 • (1)元件选择 见表7-1。 • (2)元件识别、检测、整形 • 1)认识晶闸管、单结晶体管等器件及其型号。 • 2)用万用表检测单向晶闸管、单结晶体管等器件 ,画出单向晶闸管及单结晶体管的外型图,并标 出电极名称。填入表7-5中。
三、单结晶体管的简易测试
• 1.判断发射极E的方法 :把万用表置于R×100”挡或 “R×1K”挡,黑表笔接假设的发射极,红表笔接另外两 极,当出现两次低电阻时(调换表笔时,两次阻值均很大 ),黑表笔接的就是单结晶体管的发射极。 • 2. B1与 B2的判断方法是 :把万用表置于R×100挡或 R×1K挡,用黑表笔接发射极,红表笔分别接另外两极, 两次测量中,电阻大的一次,红表笔接的就是B1极。
任务3 认识单结晶体管
一、认识单结晶体管
单结晶体管的实物图
单结晶体管的结构 图 形 符 号
单结晶体管的外形
二、单结晶体管触发电路
• 1、单结晶体管的基本特性 A、B1间的电压为: RB1 UA U BB U BB RB1 RB 2
式中,η称为分压比,其值一般 在0.3~0.9之间。 单结晶体管等 效电路 单结晶体管的导通条件是: UE﹥η UBB + UD (UD为PN结的正向压降) 结论:只要改变UE的大小,就可以控制单结晶体管的导通 与截至。从而获得从RB1输出的脉冲电压。
任务2 学习晶闸管可控整流电路
一、单相半波可控整流电路
a)变压器二 次侧电压
b)触 发脉冲 c)输 出波形
晶闸管从开始承受正向阳极电压到触发导通 期间的电角度称为触发延迟角,用 表示

晶闸管在一个周期内导通 的电角度称为导通角,用 θ表示
分析单相半波可控整流电路工作原理 • 1)u2为正半周时,晶闸管VT承受正向电压,如果此时没 有加触发电压,则晶闸管处于正向阻断状态,负载电压 uL=0。 • 2)当 ωt= 时,门极加有触发电压ug,晶闸管具备了导通 条件,由于晶闸管正向压降很小,电源电压几乎全部加到 负载上,uL≈ u2。 • 3)在 <ωt<л期间,尽管ug在晶闸管导通后即已消失, 但是晶闸管仍然保持导通,因此,在这期间,负载电压uL 依然和次级电压u2保持基本相等。 • 4)当ωt=л时,u2=0,晶闸管自行关断,uL=0。 • 5)当л<ωt<2л时,u2进入负半周后,晶闸管承受反压 ,呈反向阻断状态,负载电压uL=0。 在u2的第二个周期里,电路将重复第一周期的变化。如此不 断重复,负载RL上就得到单向脉动电压。如图7-10C所示
学习要点:
• 1.单结晶体管有三个电极:分别是发射极E、第 一基极B1和第二基极B2,所以又叫双基极二极管 。 • 2.单结晶体管导通条件是UE﹥η UBB + UD(UD为 PN结的正向压降)。 • 3.利用单结晶体管和RC电路组成的振荡电路可 以为晶闸管提供触发信号。 • 4.单结晶体管的常用型号有BT31、BT33、BT35 等,引脚排列如图7-19所示。
项目七 制作调光灯电路
• 任务1 检测晶闸管 • 任务2 学习晶闸管可控整流电路 • 任务3 认识单结晶体管 • 操作指导
看一看:调光灯电路
内部 电路 实物 示意 图
电路 组成 框图
各组成部分作用如下: • 整流电路——将交流电变成单方向的脉动直流 电。 • 触发电路——给晶闸管提供可控的触发脉冲信 号。 • 晶闸管——根据触发信号出现的时刻(即触发 延迟角α的大小),实现可控导通,改变触发信号 到来的时刻,就可改变灯泡两端交流电压的大小, 从而控制灯泡的亮度。
图7-11 =0°时的输出电压波形
图7-12 =30°时的输出电压波形
,改变触发延迟角 的大小,即改变触发脉冲 在每周期内触发的时刻,负载电压的波形不同。 单相半波可控整流电路参数计算公式见表7-3
电路参数 输出电压平均值 计算公式
U RM
U L 0.45U 2
2U2
二、双向晶闸管
1、结构和符号 它是N-P-N-P-N五层三端半 导体器件,也有三个电极,但 它没有阴、阳极之分,而统称 为主电极T1和T2,另一个电极 G也称为门极。 2、工作特点 它的主电极T1和T2无论加正向电压还是反向电压,其门极 G的触发信号无论是正向还是反向,它都能被“触发”导 通。 3、双向晶闸管的电极识别及质量判别
• 2、单结晶体管触发电路 工作原理: 电源接通后,通过可调电阻RP和电阻 R3给电容C充电,当电容充电电压UE上升 到大于ηUBB + UD时,单结晶体管导通, C迅速放电,在R2上形成一个很窄的正脉 冲。此 图7-21 单结晶体管触发电路时电 容C两端的电压几乎为零。第一个周期过 后,由于UCC继续通过RP和R3给电容C充 电, 这样连续不断重复上述过程,从而 获得晶闸管所需要的触发脉冲电压。
图7-15
=0°时的输出电压波形
电路参数 输出电压平均值 负载电流平均值 通过晶闸管的平均电流 晶闸管承受的最大电压
图7-16 =30°时的输出电压波形
• 单相桥式可控整流电路参数计算公式
计算公式
U L 0.9U 2 1 cos 2
IL
UL RL
IT I L
U RM 2U2
元器件选择
• 表7-1 调光台灯电路元件明细表
序号 1 2 3 分类 VD1~VD4 VU VT R1、R3 R2 4 5 6 7 R4 HL C RP 名 称 整流二极管 单结晶体管 晶闸管 电阻器 电阻器 电阻器 灯泡 电容器 带开关电位 器 型号规格 IN4007 BT33 3CT151 100Ω 470Ω 1kΩ 220V、25W 0.1μF 100kΩ 数量 4 1 1 2 1 1 1 1 1
8
其他
实验板(万能板)、导线
任务1 检测晶闸管
一 、认识晶闸管
常用的晶闸管有单向和双向两大类 1、单向晶闸管基本结构与图形符号: 文字符号“VT”,
相关文档
最新文档
