高压电气设备的选择
高压配电装置的选择与操作（2篇）

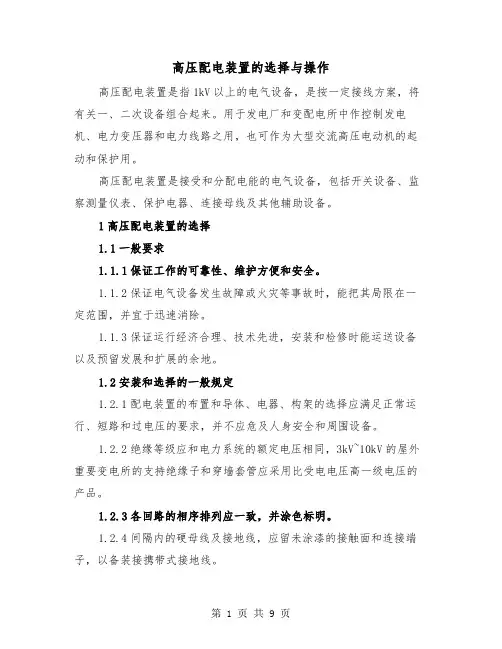

高压配电装置的选择与操作高压配电装置是指1kV以上的电气设备，是按一定接线方案，将有关一、二次设备组合起来。
用于发电厂和变配电所中作控制发电机、电力变压器和电力线路之用，也可作为大型交流高压电动机的起动和保护用。
高压配电装置是接受和分配电能的电气设备，包括开关设备、监察测量仪表、保护电器、连接母线及其他辅助设备。
1高压配电装置的选择1.1一般要求1.1.1保证工作的可靠性、维护方便和安全。
1.1.2保证电气设备发生故障或火灾等事故时，能把其局限在一定范围，并宜于迅速消除。
1.1.3保证运行经济合理、技术先进，安装和检修时能运送设备以及预留发展和扩展的余地。
1.2安装和选择的一般规定1.2.1配电装置的布置和导体、电器、构架的选择应满足正常运行、短路和过电压的要求，并不应危及人身安全和周围设备。
1.2.2绝缘等级应和电力系统的额定电压相同，3kV~10kV的屋外重要变电所的支持绝缘子和穿墙套管应采用比受电电压高一级电压的产品。
1.2.3各回路的相序排列应一致，并涂色标明。
1.2.4间隔内的硬母线及接地线，应留未涂漆的接触面和连接端子，以备装接携带式接地线。
1.2.5隔离开关和相应的断路器之间，应装设机械或电磁联锁装置，以防误操作。
1.2.6在污秽地区的屋外高压配电设备及绝缘子等，应有防尘、防腐等措施，并应便于清扫。
1.2.7周围环境温度低于绝缘油、润滑油、仪表、继电器的允许温度时，应采取加热措施。
1.2.8导线、悬式绝缘子和金具所采用的强度安全系数：在正常运行时不小于4、安装检修时应不小于2.5。
1.2.9安装高度不超过海拔1000m，环境温度为+40℃~—20℃，室内相对湿度不超过85%。
1.2.10没有导电尘埃，没有破坏金属和绝缘的气体，没有爆炸危险的场所，没有剧烈振动的地方及倾斜不超过5°的场所。
1.2.11地震较强烈地区（烈度超过7°时），应采取抗震措施，加强基础和配电装置的耐震性能。
高压电气设备的选择
高压电气设备的选择引言在工业和商业领域，高压电气设备起着至关重要的作用。
选择适当的高压电气设备对于确保工作安全、提高效率和延长设备寿命非常重要。
本文将介绍高压电气设备的选择要点，帮助读者更好地理解如何选择适合自己需求的高压电气设备。
设备参数在选择高压电气设备之前，应该首先了解要使用的设备的参数。
以下是一些常见的参数需要考虑的因素：1. 电压等级高压电气设备通常用于输电、配电和工业控制系统。
不同的应用场景需要不同的电压等级。
一般而言，电压等级越高，设备的尺寸和成本越大。
因此，在选择设备时，应根据实际需要选择适当的电压等级。
2. 频率电网的频率通常是50Hz或60Hz。
在选择高压电气设备时，需要确保它们的频率与电网的频率匹配，以确保设备能够正常运行。
3. 额定电流和负载能力高压电气设备的额定电流和负载能力是选择设备时需要考虑的重要参数。
额定电流是指设备能够长时间运行的最大电流值。
负载能力是指设备可以承受的最大负载。
根据实际需求，选择适当的额定电流和负载能力是确保设备正常运行的关键。
4. 绝缘等级高压电气设备的绝缘等级取决于设备的用途和工作环境。
绝缘等级越高，设备的绝缘能力越强，能够更好地保护人员和设备的安全。
选择适当的绝缘等级不仅能提高工作效率，还能降低事故风险。
5. 保护等级在选择高压电气设备时，还应考虑设备的保护等级。
保护等级是指设备对外部环境的保护能力。
根据设备所处的环境条件，选择具有合适保护等级的设备可以保证设备的长期使用。
品牌和性能在选择高压电气设备时，还需考虑设备的品牌和性能。
以下是一些需要考虑的因素：1. 设备品牌选择知名品牌的高压电气设备可以确保产品质量和售后服务。
知名品牌通常具有良好的声誉和长期经验，在技术、创新和可靠性方面表现出色。
2. 性能参数高压电气设备的性能参数直接影响设备的工作效率和可靠性。
在选择设备时，应仔细研究设备的技术规格和性能参数，并与实际需求进行比较。
例如，设备的断口能力、开断时间和灵敏度等性能参数需要得到充分考虑。
主要电气设备的选择
高压电气设备选择和校验项目电气设备名称 额定电压额定电流 短路校验动稳定 热稳定断流能力高压断路器1 1 1 1 1 高压隔离开关1 1 1 1电流互感器1 1 1 1 0 电压互感器1 0 0 0 0 母线（硬）0 1 1 0 0 支柱绝缘体1 0 1 0 0 套管绝缘体1 1 1 1 0 电缆1 1 0 1 0 注：表中“1”表示必须校验，“0”表示不要校验。
高压断路器、高压隔离开关的具体选择原则 1.根据使用环境和安装条件来选择设备型号。
2.按正常工作条件选择电气设备的额定电压和额定电流。
额定电压N U 应不低于其所在之路的额定电压N W U .,即N W N U U .≥.额定电流N I 应不小于实际通过他的最大负荷电流ax m I （或计算电流c I ），即ax N I m I ≥或c N I I ≥。
3.短路校验：动稳定校验：电气设备的极限通过电流应不小于设备安装的最大冲击短路电流，，即im i i ≥max 或im ax I ≥m I ，其中max i 为电气设备的极限通过电流峰值；ax m I 为电气设备的极限通过电流有效值。
热稳定校验：电气设备允许的短时发热应不小于设备安装处的最大短路发热，即ima t t I t I 22∞≥，其中t I 为电气设备的t 秒热稳定电流；t 为热稳定时间。
4.开关电器断流能力校验：对具有断流能力的高压开关设备需要校验其断流能力。
开关电器设备的断流容量不小于安装地点最大三相短路容量，即max .K oc S S ≥或max .K oc I I ≥，其中oc S 为开断容量，oc I 为最大开断电流220kV 侧断路器和隔离开关的选择1.本次设计为220kV 变电所电气设计，选择户外型断路器和户外型隔离开关。
2.额定电压和额定电流选择额定电压：KV U U N W N 220.=≥110KV 和220KV 线路最高工作电压为额定电压的1.15(实际是1.14545)倍，对于220KV线路就是用220*1.145=252KV 为最高工作电压额定电流：ax N I m I ≥《电力工程基础》P152考虑到变压器电压降低5%时，出力保持不变，且考虑事故时由其他路转移过来的负荷所以其相应回路的最大负荷电流2203150205.13205.105.1I m ⨯⨯⨯=⨯⨯==U S I e e ax =827A,即A I N 827≥,其中e S 为变压器容量，e I 为变压器的额定电流。
主要电气选型及参数说明
主要电气选型及参数说明
电气设备的选型是发电厂和变电所设计中的重要环节，需要确保供配电的安全可靠，同时追求技术的先进性和经济的合理性。
以下是电气设备选型及参数说明：
1. 高压电气设备选择的一般条件：
按正常工作条件选择：包括额定电压、最高工作电压、额定电流、频率、开断电流等。
按短路条件校验：包括动稳定和热稳定校验。
按环境工作条件选择：如温度、湿度、海拔等。
2. 三相交流电动机的额定电流计算：
经验公式：在380V电压下，额定电流=功率2。
理论公式：P=UI cosφ，其中cosφ为功率因数，一般取。
3. 交流接触器的选型：主触点额定电流一般为电动机额定电流的1到倍，通常选择倍的电动机额定电流。
4. 热继电器的选型：整定电流为倍的电动机额定电流。
5. 空气开关的选型：
额定电压必须大于等于线路额定电压。
额定电流和过电流脱扣器的额定电流（整定电流）大于等于线路计算负荷电流。
6. 其他注意事项：
根据装置地点、使用条件、检修和运行等要求，对电气设备进行种类和型式的选择。
当环境条件（如气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度）超过一般电气设备使用条件时，应采取相应措施。
总的来说，电气设备的选型是一个复杂的过程，需要考虑多种因素，包括设备的工作条件、环境条件以及经济和技术要求等。
因此，在进行电气设备的选型时，建议咨询专业的电气工程师或相关专家进行评估和选择。
高压电气设备的选择
▉ 分段器选择—起动电流
1. 启动电流 分段器的额定启动电流应为后备保护开关最小分闸电 流 的80%。当液压控制分段器与液压控制重合器配合使用时，
分段器与重合器选用相同额定电流的串联线圈即可。因为液
压分段器的启动电流为其串联线圈额定电流的1.6倍，而液 压重合器的最小分闸电流为其串联线圈额定电流的2倍。 电子控制分段器的启动电流可根据其额定电流直接整定，但 必须满足上述“80%”原则。电子重合器整定值为实际动作
根据上述计算选择户内SN10-10I-600型的高压断路器和
GN7-10-600型的隔离开关，经短路稳定性校验，均合格。 并选取CD10与CS7-lT型操作机构。
▉ 重合器选择—额定电压、额定电流、最大故障电流
选重合器要使其额定参数满足安装地点的条件，包括： （1）额定电压 重合器的额定电压≥安装地点的系统最高运行电压。 （2）额定电流 重合器的额定电流应大于安装地点的预期长远的最大负 荷电流。为满足保护配合要求，还应选择好串联线圈和电流 互感器的额定电流。通常，选择重合器额定电流时留有较大 的裕度。选择串联线圈时应以实际预期负荷为准。 （3）确定安装地点最大故障电流 重合器的额定短路开断电流应大于安装地点的长远规划 最大故障电流。
▉ 高压隔离开关选择—例题答案
解：所选断路器工作电流为 I max 7500 7500 433( A)
3U N 3 10
短路电流冲击值为
ich=2.55Ⅰ“=14（kA）
短路电流热效应的等值计算时间为
tk=t=tpop+top=1+0.1=1.1s>1s，可忽略tk～，则
tdz= tk=1.1s
▉ 短路条件校验—短路电流计算条件
为使所选电气设备具有足够的可靠性、经济性和合理 性，并在一定时期内适应电力系统发展的需要，作校验用的 短路电流应按下列条件确定。 （1）容量和接线按本工程设计最终容量计算，并考虑 电 力系统远景发展规划；其接线应采用可能发生最大短路电流 的正常接线方式，但不考虑在切换过程中可能短时并列的接 线方式(如切换厂用变压器时的并列)。 （2）短路种类一般按三相短路验算，若其它种类短路 较 三相短路严重时，则应按最严重的情况验算。 （3）计算短路点选择通过电器的短路电流为最大的那些 点为短路计算点。
常用高压电器设备的选择提纲1
常⽤⾼压电器设备的选择提纲1常⽤⾼压电器设备的选择及校验⼀、概述常⽤⾼压电器设备的选择及校验的必要性1、中、⾼压；2、常⽤电器及导体；3、通⽤的、共性的，不包括全部；1）设备范围⾼压电器及开关柜通常包括断路器、负荷开关、隔离开关、熔断器、限流电抗器、电流互感器、电压互感器、消弧线圈、接地变压器、接地电阻器、⽀柱绝缘⼦、穿墙套管以及⾼压开关柜等。
⾼压：系指标称电压⾼于1000V(1140V)时，有的将3~66kV划为中压。
2）选择及校验的条件○1按主要额定特性参数选择，包括电压、电流、频率、开断电流等选择；○2按短路条件进⾏动、热稳定校验；○3按承受过电压能⼒及绝缘⽔平选择；（这⾥暂不讨论）○4按环境条件，如温度、湿度、海拔等选择；○5按各类⾼压电器及开关柜的不同特点进⾏选择；⾼压电器及开关柜的选择及校验表2、以上⾼压电器及开关柜⽤于频率为50Hz的情况，⽤于其它频率时应对频率进⾏校验；3、⽤熔断器保护的电器可不进⾏热稳定校验；4、采⽤熔断器保护的电压互感器回路，可不校验动、热稳定⼀、按⼯作条件选择；1、按⼯作电压；1）有关电压的名词术语；根据国家标准GB156-1993(2008)《标准电压》有关电压的定义：○1系统的标称电压：系统被指定的电压。
○2系统的最⾼电压：当系统正常运⾏时，在任何时间、系统中任何⼀点所出现的电压最⾼值，不包括系统的暂态和异常电压，例如系统的操作引起的暂态和瞬时的电压变化。
○3电⽓设备的额定电压：国家规定的电⽓设备⼯作条件，通常由制造⼚确定的电压。
○4电⽓设备的最⾼电压：考虑到设备的绝缘性能和与最⾼电压有关的其他性能所确定的最⾼运⾏电压，其数值等于所在系统的系统最⾼电压值。
电⽓设备的最⾼电压只在系统标称电压⾼于1000V(1140V)时才给出。
2）按⼯作电压选择⾼压电器及开关柜的要求；选⽤⾼压电器及开关柜，其额定电压应符合所在回路的系统标称电压，其⾼压电器及开关柜的最⾼电压Umax 应不⼩于所有回路的系统最⾼电压Uy，即：Uma x≧Uy；注意：限流式熔断器不宜使⽤标称电压低于其额定电压的系统中，2、按⼯作电流选择；1）⾼压⾼压电器及导体的额定电流Ir不应⼩于该回路的最⼤持续⼯作电流Imax，即Ir≧Imax注意：1、由于⾼压开断电器没有持续过载的能⼒，在选择额定电流时，应满⾜各种可能运⾏⽅式下回路持续⼯作电流的要求；2、当⾼压电器、开关柜、导体的实际环境温度与额定环境温度不⼀致时，⾼压电器和导体的最⼤允许⼯作电流应进⾏修正。
电气设备的选择与校验知识
(6-18)
式中 K2——可靠系数(对限流式高压熔断器，当一台电力电容器时
K2=1.5～2.0；当一组电力电容器时K2=1.3～1.8)；
IN.C——电力电容器回路的额定电流。
(3) 熔断器开断电流校验。
I Noc Ish
(6-19)
对断于器非，I k限在流电熔流断达器最，大选值择之时前用电冲路击已电切流断的，有可效不值计非I sh周进期行分校量验的；影对响于，限而流采熔用
为了便于比较，必须求出短路时作用在绝缘子帽上
的计算作用力Fc
其中
Fc
Fmax
H1 H
(N)
(6-21)
H1 H b h / 2
式中 H——绝缘子高度；
H1——绝缘子底部到母线中心线的高度(mm)；
b ——母线支持片的厚度，一般竖放矩形母线
图6-4 绝缘子受力示意图
= M F，(3当) L挡8 数大于2时， ＝ M F，(3)LL为10母线的挡距；
W
──母线的截面系数(m3)，当母线水平放置时(图4.13)，
W b2h 6
，此处
b为母线截面的水平宽度，h为母线截面的垂直高度，b和h的单位均为m。
不作为母线的矩形硬导线，其动稳定度校验条件和校验方法与硬母 线一样。
I N.FE = K1I max
(6-17)
式中 K1——可靠系数(不计电动机自起动时K1=1.1～1.3；考虑电动机自起
动时K1=1.5～2)。
用于保护电力电容器的高压熔断器，当系统电压升高或波形畸变引起
回路电流增大或运行过程中产生涌流时不应误动作，其熔体额定电流可按
下式选择
I N.FE K2 I Ngc
I t2t
浅谈35KV变电站电气设备选择与防雷保护
浅谈35KV变电站电气设备选择与防雷保护[摘要]本文依据某高原铁路施工电力需求，作出了户外35kV变电站的设计。
通过施工环境及用电容量分析，对隔离开关、电流互感器、一次侧母体导线等主要高压电气元器件进行了选择与计算，此外还进行了防雷保护的设计和计算，以提高整个35KV变电站的安全性。
[关键词]变电站电气设备选择隔离开关电流互感器导线防雷保护1 引言本课题是某35KV变电站的电气设备选择及防雷保护，通过对变电站相关高压电气设备计算、设备配置及选型及防雷保护分析，确保整个变电站的安全稳定运行，杜绝因电气设备故障影响现场施工生产。
2 工程简述我公司参见的某高原铁路受现场条件制约，需单独建立35KV变电站供项目施工及生活用电。
隧道洞外施工用电采用35KV/0.4KV变压方式直接供电，洞内施工采用经35KV/10KV降压后，以10KV高压进洞再降压为0.4KV供电方案。
经计算，某隧道进口合计用电需求3600KVA，设置2台35/0.4kV1000kVA油浸式变压器；设置1座35/10kV1600kVA变电站（设两进两出10kV环网柜），为高压进洞提供10kV电源。
3高压电气设备选择3.1电气设备和载流导体选择的一般条件（1）额定电压：所选电气设备和电缆的最高允许工作电压，不得低于装设回路的最高运行电压U N≥U N s（2）额定电流：所选电气设备的额定电流I N，或载流导体的长期允许电流Iy，不得低于装设回路的最大持续工作电流Imax 。
计算回路的最大持续工作电流I max 时，应考虑回路在各种运行方式下的持续工作电流，选用最大者。
（3）热稳定校验：当短路电流通过被选择的电气设备和载流导体时，其热效应不应超过允许值，I t2t> Q k，校验电气设备及电缆热稳定时，短路持续时间一般采用后备保护动作时间加断路器全分闸时间。
（4）动稳定校验：I es＞I sh，用熔断器保护的电气设备和载流导体，可不校验热稳定；电缆不校验动稳定；3.2隔离开关的选择35kV侧进线侧隔离开关、变压器侧隔离开关和母线隔离开关的选择：最大的持续工作电流为：I max=S N/（√3*U N）=3600/（√3*35）=59.4A；额定电压选择：U N≥U NS=35KV；额定电流选择:I N≥I max=59.4A；选用型号为GW4-35/1250型户外式隔离开关，其技术参数如下。
浅议高压电气设备选型及校验
浅议高压电气设备选型及校验高压电气设备是电力系统重要的电气设备，不同的高压电气设备有不同的技术特点和性能，其结构不同，使用成本也不同；在实际应用中，如何选用高压电气设备，供电企业应根据技术要求、使用环境、经济状况选用不同类型和不同型号的高压电气设备。
标签：压电气设备；母线；断路器；开关一、高压电气设备的基本要求1、对载流导体和电器的基本要求各种电器和载流导体虽然由于用途不同而具有特定的参数，但它们却具有承受电压和有电流通过的共同特点，因此存在共同的基本要求：1）在正常工作电流长期通过或短路电流短时通过时，发热温度都不应超过允许限度；2）能承受短路电流所引起的电动力；3）具有一定的绝缘水平，能承受运行中的长期工作电压和可能发生的短时过电压[1]。
2、高压电气设备选择的基本原则和一般方法电力系统的各种电气设备的作用和工作条件并不一样，它们的具体选择方法也不完全相同，但对它们的基本要求却是一致的，因此，对各种电气设备必须按正常工作条件进行选择是非常必要的。
（1）电气设备型式的选择选用电气设备必须考虑设备的装置地点和工作环境。
另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。
（2）电气设备电压的选择选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即：UN ≥ Uet（3）电气设备额定电流的选择电气设备的额定电流应大于或等于正常工作时最大负荷电流，即：IN ≥ Iet ，我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过20%[2]。
正常工作条件是指电器的额定电压和额定电流，额定电压的选择，电器的额定电压就是铭牌上标出的电压。
另外，电器还有最大工作电压，电器长期运行所允许的最大电压。
10KV变配电室高低压开关及电气设备选择
10KV变配电室高低压开关及电气设备选择对于10KV变配电室来讲，其是供配电体系中关键的构成内容，同时在电网中发挥着中转站的作用。
可以说，配电室的质量同整体电力系统之间存在密切的关联。
其中，配电室内电气设备及其高低压开关的选取工作又是十分重要的事情。
相关工作人员应对其进行深入研究。
本文简要探讨了电气设备高压开关及低压开关的选取内容，目的在于进一步提高配电室的工作质量及效率，为民众提供安全、稳定的电能。
标签：配电室；高低压开关；电器设备；选择伴随着现今社会经济的逐步发展，城市建设进程的不断深入，人们的生活质量及生活水平得到了显著提高，对电能的需求量及需求标准相应增强。
在10KV 的配电体系内，配电室是其重要的供配电内容，有着十分关键的作用。
而其中包含的设备类别较多，尤其是高压及低压开关方面，互相配合经常存在矛盾，进而为运行及管理造成很多困难。
以下简要针对10KV变配电高低压开关及电器设备相关内容进行探讨，仅供参考。
一、高压开关的选择（一）负荷开关的概念对于负荷开关来讲，其作用在于将工作电流开断及关合。
负荷开关已经在我国存在较长时间，初始类别有产气形式及压气形式两种。
自步入上世纪九十年代以后，逐步应用SF6断路器及真空负荷开关替代。
现今，上述两种开关被广泛应用。
由于其安全性高、资金投入较少、无需进行维护等优点，受到人们的热切欢迎及认可。
（二）负荷开关同熔断器相组合将负荷开关同熔断器组合在一起主要被用在维护变压设备的开关方面。
期间，负荷开关主要负责开断或者关合工作的电流，开断能力有限，熔断器则是发挥保护短路的作用。
在熔断器及负荷开关之间有一段过电流段，在期间，唯有二者互相配合、良好作用，才可以更好的发挥配电系统的保护作用。
（三）断路器对于中压断路器来讲，其主要用于将短路的电流连通或者断开。
由其自身的绝缘介质及灭弧介质角度来看，可以将其划分成两个类别：其一，真空断路器；其二，六氟化硫断路器。
二者的共同点在于都应用弹簧进行操作。
15.高压电气设备选择一般条件和原则
高压电气设备选择一般条件和原则（一）、高压电气设备选择与校验的一般条件电气设备选择是变电一次设计的主要内容之一，在选择时应根据实际工作特点，按照有关设计规范的规定，在保证供配电安全可靠的前提下，力争做到技术先进，经济合理。
为了保障高压电气设备的可靠运行，高压电气设备选择与校验的一般条件有：（1）按正常工作条件包括电压、电流、频率、开断电流等选择；（2）按短路条件包括动稳定、热稳定校验；（3）按环境工作条件如温度、湿度、海拔等选择。
（二）、高压电气设备的选择与校验项目高压电气设备的选择与校验项目高压电气设备的选择与校验项目见表7-1。
（三）、按正常工作条件选择高压电气设备（1）额定电压和最高工作电压高压电气设备所在电网的运行电压因调压或负荷的变化，常高于电网的额定电压，故所选电气设备允许最高工作电压Ualm不得低于所接电网的最高运行电压。
一般电气设备允许的最高工作电压可达1.1～1.15UN ，而实际电网的最高运行电压Usm一般不超过1.1UNs，因此在选择电气设备时，一般可按照电气设备的额定电压UN不低于装置地点电网额定电压UNs的条件选择，即UN ≥UNs（2）额定电流电气设备的额定电流ⅠN是指在额定环境温度下，电气设备的长期允许通过电流。
ⅠN应不小于该回路在各种合理运行方式下的最大持续工作电流Ⅰmax，即ⅠN ≥Ⅰmax 。
（１）由于发电机、调相机和变压器在电压降低5%时，出力保持不变，故其相应回路的Ⅰmax为发电机、调相机或变压器的额定电流的1.5倍；（２）若变压器有过负荷运行可能时，Ⅰmax应按过负荷确定（1.3~2倍变压器额定电流）；（３）母联断路器回路一般可取母线上最大一台发电机或变压器的Ⅰmax；（４）出线回路的Ⅰmax除考虑正常负荷电流（包括线路损耗）外，还应考虑事故时由其它回路转移过来的负荷。
（3）按环境工作条件校验在选择电气设备时，还应考虑电气设备安装地点的环境条件，当气温、温度、海拔高度和覆冰厚度等环境条件超过一般电气设备使用条件时，应采取措施。
35KV变电站电气设备的选择
35KV变电站电气设备的选择3.3.1概述正确的选择电气设备是使电气主接线和配电装置达到安全、经济运行的重要条件。
在进行设备选择时，应根据工程的实际情况，在保证安全、可靠的前提下，积极而准确的采用新技术，并注意节约投资，选择合适的电气设备。
应满足正常运行、维修。
短路和过电压情况下的要求，并考虑长期的发展。
按当地环境条件检验核对。
应力求技术先进和经济合理，与整个工程的建设标准应协调一致；同类设备应尽量减少品种。
选用的新产品均应具有可靠的实验数据，并经正式鉴定合格，在特殊情况下，用未经正式鉴定的心产品时，应经上级批准。
选择的高电压电器，应能在长期工作条件下和发生过电压和过电流的情况下保持正常运行。
电气设备选择的一般要求：（1）应满足正常运行、检修以及短路和过电压情况下的工作要求。
即满足工作要求。
（2）应按当地环境进行校核。
即适应环境条件。
（3）应力求技术先进和经济合理。
即先进合理。
（4）应与整个工程的建设标准协调一致。
即整体协调。
（5）应适当考虑发展，留有一定裕量。
即适应发展。
3.3.2高压断路器的选择一.短路器选择的具体技术条件（1）电压：U max≥Ug；（2）电流：I N≥I max；（3）开断电流：I"≤I kd，其中I kd为断路器额定开断电流；（4）关合电流：i sh≤I gh；（5）动稳定：i sh≤i es；（6）热稳定：Q k≤I t2t，其中Q k=I∞2t 。
二.35KV侧断路器的选择及校验检验过程如下： （1）额定电压：U N ≥Ug ； U N =40.5KV , Ug=35KV 所以U N ≥Ug ，满足要求。
（2）额定电流：I N ≥I max ；I N =KA U P N 561.08.05.403103000005.1cos 305.13=⨯⨯⨯⨯=-θ其中P ——线路最大有功负荷，KW ； U N ——线路额定电压，KV ；cos θ——线路最大负荷时的功率因数。
第5章电气设备的选择
查附录表，确定选用GN6 -10T/600高压隔离开关；
（3）校验：
由该附表查得其相关技术参数与安装地点的电气条件、计算选择结果 列于下表，可见高压隔离开关的参数均大于装设地点的电气条件，选该型 号隔离开关符合条件。
(kA)
低压断路器 √ 低压负荷开关 √ 低压刀开关 √
√ （√） （√） √ √ （√） （√） √ √ （√） （√） √
低压熔断器 √
√
√
第二节 高压开关电器的选 择
高压开关电器主要指高压断路器、高压熔断器、 高压隔离开关和高压负荷开关。具体选择如下：
1．根据使用环境和安装条件选择设备的型号
表 高压隔离开关选择校验表
3.352× (1.1+ 0.2+0.05) = 15.15kA2.S
例 试选择如图所示变压器 10.5kV侧高压断路器QF和高压隔离 开关QS。已知图中K点短路时 I”=I∞=4.8kA,继电保护动作时间 top=1S。拟采用快速开断的真空高 压断路器，其断路时间toc=0.1S, 采用弹簧操作机构。 解：工作电流
然后再选择额定电压、额定电流值，
最后校验动稳定、热稳定和断流容量。
例5-1 试选择某35KV变电所主变次总高压开关柜的高压断路器， 已知变压器35/10.5kV,5000KVA, 三相最大短路电流为3.35kA， 冲击短路电流峰值为8.54kA，三相短路容量为60.9MVA，继电 保 护动作时间为1.1s。 解：（1）初定型号： 普通型，户内型，故选择户内少油断路器。 （2）根据正常工作条件选择断路器型号： 按变压器二次侧电压确定断路器额定电压为：10kV 按变压器二次侧额定电流选择断路器的额定电流。
变电站高低压电气设备的选择详解
2. 开断电流选择
高压断路器运行时应可以开断短路电流，
所以断路器的额定开断电流应不小于短路电流
周期分量的有效值，实际计算中我们一般根据 次暂态电流来进行选择，即：
IOFF≥
或
SOFF ≥ I
式中： I ，S —— 短路电S流 与短路容量的次暂
态值；
I 量。
，S OFF OFF
——
断路器的开断电流与开断容
17/56
高压开关设备的选择
2．熔断器熔体额定电流选择：
熔断器额定电流应大于或等于所装熔体额定 电流，即
式中： IN·FU
I N ·FE
I N·FU I N·FE
—— 熔断器额定电流（A）; —— 熔体额定电流（A）。
18/56
高压开关设备的选择
选择时还应必须满足以下几个条件： （1）正常工作时熔断器的熔体不应熔断，要求 熔体额定电流大于或等于通过熔体的最大工作电 流。 （2）在电动机启动时，熔断器的熔体在尖峰电 流的作用下不应熔断。
4/56
电气设备选择的一般原则
1.2 按短路情况进行校验
1．短路热稳定校验
当系统发生短路，有短路电流通过电气设备时，导
体和电器各部件温度(或热量) 不应超过允许值，即满足
热稳定的条件
I
2
tima
I
2 t
t
式中： I∞— 短路电流的稳态值；
tima—短路电流的假想时间；
It— 设备在t秒内允许通过的短时热稳定电流；
11/56
高压开关设备的选择
2.1 高压断路器的选择 1. 断路器的种类和类型
高压断路器应根据设备安装的条件，环境 等来选择断路器的类型和种类。常用的断路器 类型主要有少油断路器、真空断路器、SF6断 路器，由于真空断路器、SF6断路器技术特性 比较好，少油断路器已经逐渐被它们代替。
高压电气设备的选择知识.pptx
（三）类型： 1.户内型（ GN 〕 三相刀闸同一底座。 2.户外型（ GW〕单柱式、双柱式、三柱式。
② 六氟化硫断路器
开关触头在SF6气体中闭合和断开。SF6气体兼 有灭弧和绝缘功能。灭弧能力强，属高速断路 器。断流容量大，电绝缘性能好，检修周期长 。可频繁操作。无燃烧爆炸危险，体积小，维 护要求严格，价贵。在全封闭组合电器中多采 用。不适于高寒地区。
本身无毒，但电弧在高温作用下会生成氟化氢 等强烈腐蚀性的剧毒物，检修时，应注意防毒 。
断路器在关合短路电流时，不可避免地在接通后又自动 跳闸，此时还要求能够切断短路电流，因此，额定关合电流 是断路器的重要参数之一。为了保证断路器在关合短路时的 安全，断路器的额定关合电流iNcl不应小于短路电流最大冲
击值ich ， 即 iNcl ich
二、高压负荷开关的选择
具有简单的灭弧装置。 （一）功能 1. 能通断一定的负荷电流和过负荷电流，不
RW3－10户外高压跌落式熔断器
3. 额定电压选择
对于一般的高压熔断器，其额定电压UN必须 大于或等于电网的额定电压UNs。但是对于充填 石英砂有限流作用的熔断器，则不宜使用在低 于熔断器额定电压的电网中，这是因为限流式 熔断器灭弧能力很强，在短路电流达到最大值 之前就将电流截断，致使熔体熔断时因截流而 产生过电压。
热效应)应不超过允许值。满足热稳定的条件为
Its 2tts I 2ti
式中 Ⅰts —电气设备的热稳定电流。 Ⅰ∞—短路稳态电流值。 tts—设备的热稳定时间 ti—假想时间
