最新光学材料大全60406
光学板材种类
光学板材种类
光学板材种类繁多，为你介绍以下几种光学板材：
- RB乳白玻璃：又称漫散射玻璃，通过透明玻璃烧结中注入氟化物，使玻璃具有良好的漫透射特性，可以用于制作多种探测器的余弦校正片及光源匀光片等。
- GF4聚四氟乙烯（光学级）：又称四氟板、铁氟龙板、聚四氟乙烯板材加工，使用温度范围广(-200℃~260℃)，基本上对所有化学物质都具抗腐蚀性，除了一些氟化物和碱性金属液。
具有极好的机械性能包括抗老化性，应用于弯曲和摆动。
具有杰出的阻燃性，优良的绝缘特性，吸水率低并具有自润滑性和不粘性等一系列独特的性能。
由于聚四氟乙烯材料有漫透射特性，而且在紫外波段的透过性优于其他材料，可见红外透过尚可，因此可以用于紫外可见近红外波段各种传感器中。
- 乳白色亚克力光扩散板：外观呈亚光状态，光洁度高，平整度好，防止眩光，有磨砂的质感，透光
率和雾度高，无黑点，无气孔，无杂色，光源扩散及均匀化性能佳。
光学材料对照表
光学玻璃2011-02-12 00:06:34| 分类：yu光学玻璃|字号订阅折射率开放分类：物理、光学、[编辑] 折射率是波长的函数对于不同的波长，介质的折射率n(λ)也不同，这叫做光色散。
折射率与波长或者频率的关系称为光的色散关系nd是介质在方和菲光谱 d（氦黄线587.56纳米）的折射率。
nF是介质在方和菲光谱 F（氢蓝线486.1纳米）的折射率。
nC是介质在方和菲光谱 C（氢红线656.3纳米）的折射率。
ne是介质在方和菲光谱 e（汞绿线546.07纳米）的折射率。
折射率[绝对折射率]光从真空射入介质，入射角i与折射角r的正弦之比n叫做介质的“绝对折射率”，[公式]n=sin i/sin r=c/v即红光的折射率最小，紫光的折射率最大。
通常所说某物体的折射率数值多少（例如水为1.33，玻璃按成分不光（波长5893×10^-10米）而言。
光学介质的一个基本参量。
即光在真空中的速度c与在介质中的相速v之比折射率较大的称光密介质，折射率较小的称光疏介质。
折射率与介质的电磁性质密切相关。
根据电磁理论，，εr和μr分别为介质的相对电容率和相对磁导率。
折射手册中提供的折射率数据是对某一特定波长而言的（通常是对钠黄光，波长为5893埃）。
在工程光学中常把空介质的折射率通常由实验测定，有多种测量方法。
对固体介质，常用最小偏向角法或自准直法；液体介质常用临（瑞利干涉仪）。
屈光度（英文：dioptre或diopter），或称焦度，是量度透镜屈光能力的单位。
焦距f的长短标志着折光能力的大小，焦距越短，其折光能力就越大，近视的原因就是眼睛折光能力太大，远视焦距的倒数叫做透镜焦度，或屈光度，用φ表示，即:=1/15 ，如：焦距是15cm，那么凸透镜（如：远视镜（如：近视镜片）的度数是负数(-)。
一个+3屈光度的透镜，会把平行的光线聚焦在镜片的1/3米外。
材质折射率真空 1.0000空气 1.0003液态二氧化碳 1.2000冰 1.3090水 1.3333丙酮 1.3600乙醇 1.3600糖溶液（30%） 1.3800酒精 1.3900萤石 1.4340融化的石英 1.4600Calspar2 1.4860糖溶液（80%） 1.4900玻璃 1.5000玻璃，锌冠 1.5170玻璃，冠 1.5200氯化钠 1.5300氯化钠（食盐）1 1.5440聚苯乙烯 1.5500石英2 1.5530绿宝石 1.5700轻火石玻璃 1.5750青金石，杂青金石 1.6100黄玉 1.6100二硫化碳 1.6300石英1 1.6440氯化钠（食盐）2 1.6440重火石玻璃 1.6500Calspar2 1.6600二碘甲烷 1.7400红宝石 1.7700蓝宝石 1.7700超重火石玻璃 1.8900水晶 2.0000钻石 2.4170氧化铬2.7050非晶质硒 2.2920碘晶体 3.3400[全反射]光由相对光密介质射向相对光疏介质.且入射角大于临界角.即可发生全反射.[临界角(C)]使折射角等于90度的入射角.透紫外线玻璃ZWBZWB1 ZWB2透红外玻璃HWB HWB1 HWB2 HWB3 HWB4国产无色光学玻璃与国外牌号对照中国牌号西德牌号苏联牌号日本牌号FK1 FK52 ──FK2 FK51 ──QK1 FK1 ЛК6 FC1QK2 FK4 ЛК5─QK3 FK5 ЛК3 FC5K1 K11 КФ5─K2 BK4 К2─K3 BK5 ──K4 ZK7 ──K5 BK1 К3 BSC1K6 K7 К6 C7K7 K9 К14─K8 K2 ──K9 BK7 К8 BSC7K10 K3 КФ4 C3K11 BALK1 К20 BACL1K12 ZK5 К15 ZNC5K13 BK10 ──K14 BK3 К1 BSC3K15 PK2 ─ PC2K16 BALK2 К19─K17 K4 ──K18 ─К18─K19 BK8 ──K20 ZK1 К11 ZNC1PK1 PKS1 ФК1 PCS1 PK2 ─ФК3─BAK1 ─БК4─BAK2 BAK2 БК6 BAC2 BAK3 PSK1 БК8─BAK4 PSK3 БК11 PCD3 BAK5 ─БК12─BAK6 SK11 ТК1 BACD11 BAK7 BAK4 БК10 BAC4 BAK8 BAK1 ТК2 BAC1 BAK9 BAK6 ─ BAC6BAK10 BK6 ─ BSC6BAK11 SK20 БК13─BAK12 BAK3 БК9─ZK1 PSK2 ТК12 PCD2 ZK2 SK12 ─ BACD12ZK3 SK5 ТК3 BACD5 ZK4 SK3 ─ BACD3ZK5 SK8 ТК4 BACD8ZK7 ─ТК14─ZK8 SK9 ТК8 BACD9ZK9 SK16 ─ BACD16ZK10 SK10 ТК20 BACD10 ZK11 SK18 ─ BACD18ZK12 ───ZK13 SK13 ─ BACD13ZK14 SK14 ТК13 BACD14 ZK15 SK7 ─ BACD7ZK16 SK2 ─ BACD2ZK17 SK1 ─ BACD1ZK18 SK19 ──ZK19 SK6 ТК7 BACD6ZK20 SSK1 ТК9 BACED1 ZK21 SK15 ─ BACD15LAK1 LAK11 СТК3 LAC11 LAK2 LAKN9 СТК4 LAC9 LAK3 ─СТК6─LAK4 LALK6 ─ LACL6LAK5 LAK12 ─ LAC12LAK6 LAK13 ─ LAC13LAK7 LAK8 ─ LAC8LAK8 LAK10 ─ LAC10LAK9 ───LAK10 LAK22 ──LAK11 ───LAK12 LAK15 ─ LAC15 LAK13 ───LAK14 ───KF1 ─КФ6─KF2 KF3 КФ1 CF3KF3 KF2 КФ3 CF2KF4 KF6 КФ7 CF6KF5 KF4 КФ8 CF4QF1 LLF1 ЛФ2 FEL1QF2 LLF3 ЛФ1QF3 LF7 ЛФ5 FL7QF4 ─ЛФ9─QF5 LF3 ─ FL3QF6 LLF6 ─ FEL6QF7 TiF2 ─ FF2QF9 LLF4 ─ FEL4QF10 LF1 ЛФ4 FL1QF11 LF4 ЛФ7 FL4QF12 LF5 ─ FL5QF13 F16 ──QF14 F8 ─ F8F1 F5 Ф6 F5F2 F3 Ф1 F3F3 F4 Ф2 F4F4 F2 Ф13 F2F5 ─Ф4─F6 F7 Ф8 F7F7 F6 ─ F6F8 F15 ─ F15F9 F9 ─ F9F10 F11 ─ F11F11 F13 ──F12 F10 Ф7─F13 F1 ─ F1BAF1 BALF5 БФ4─BAF2 BAF2 БФ6─BAF3 BALF4 БФ7 BAFL4 BAF4 BAF3 БФ8 BAF3 BAF5 BAF4 БФ10 BAF4 BAF6 BAF7 БФ25 BAF7 BAF7 ─БФ21─BAF8 BASF1 БФ12 BAFD1 BAF9 BALF1 БФ18─BAF10 BALF3 ─ BAFL3 BAF11 BALF7 БФ19─BAF12 BALF6 БФ9 BAFL6 BAF13 BASF5 ─ BAFD5 BAF14 ─БФ24─ZBAF1 SSK2 БФ11 BACED2 ZBAF2 ─БФ13─ZBAF3 SSK5 ТК21 BACED5 ZBAF4 BASF2 БФ28 BAFD2 ZBAF5 BAF10 БФ16 BAF10 ZBAF6 ───ZBAF7 ───ZBAF8 BAF5 ─ BAF5ZBAF9 SSK3 ─ BACED3 ZBAF10 SSK8 ──ZBAF11 SSK9 ─ BACED9 ZBAF12 BAF8 ─ BAF8 ZBAF13 BAF12 ─ BAF12 ZBAF14 BAF9 ─ BAF9 ZBAF15 BASF4 БФ14 BAFD4 ZBAF16 BAF11 ─ BAF11 ZBAF17 BASF6 ─ BAFD6 ZBAF18 BASF12 ──ZBAF19 BASF14 ─ BAFD14 ZBAF20 BASF7 ─ BAFD7 ZBAF21 BASF8 ─ BAFD8ZF1 SF2 ТФ1 FD2ZF2 SF5 ТФ2 FD5ZF3 SF1 ТФ3 FD1ZF4 SF10 ТФ7 FD10ZF5 SF3 ТФ4 FD3ZF6 SF4 ТФ5 FD4ZF7 SF6 ТФ10 FD6ZF8 SF9 ─ FD9ZF9 SF19 ─ FD19ZF10 SF8 ТФ8 FD8ZF11 SF15 ТФ9 FD15ZF12 SF14 ─ FD14ZF13 SF11 ─ FD11ZF14 SF58 ──ZF15 SF59 ──LAF1 ───LAF2 LAF3 ─ LAF3LAF3 LAF2 ─ LAF2LAF4 LAF7 ─ LAF7LAF5 ───LAF6 NBF2 ─ NBF2LAF7 LAF22 ──LAF8 LAF25 ──LAF9 LAF10 ──LAF10 TAF4 ─ TAF4ZLAF1 NBSF14 ─ NBFD14 ZLAF2 LASF1 ──ZLAF3 TASF13 ─ TAFD13 ZLAF4 ───TIF1 TIF2 ─ FF2 TIF2 ─ЛФ9─TIF3 F16 ──TIF4 TIF6 ──TF1 KZF2 ОФ1 SBF2 TK2 ─ОФ2─TF3 KZFS1 ОФ3─TF4 KZFSN4 ──TF5 KZFSN5 ──TF6 KZFSN7 ──论坛•名侦探柯南（几乎是所有的资料了！）地板发表于2007-3-16 16:59|只看该作者光学玻璃代号/牌号对照新华光产品目录中国新华光（NEW HUAGUANG）德国肖特（SCHOTT）牌号代号牌号代号ZBaF1622-531SSK2622-532ZBaF3657-511SSK52,SSK N5658-509ZBaF4664-354BaSF2664-358ZBaF5671-473BaF53,BaF N10670-471ZBaF8607-494BaF5607-494ZBaF9615-512SSK3615-512ZBaF10618-498SSKN8618-498ZBaF11620-498ZBaF12624-470BaF8624-470ZBaF13639-452BaF12639-452ZBaF14643-479BaF9643-480ZBaF15651-383ZBaF16667-484BaFN11667-484ZBaF17668-419BaSF6668-419ZBaF18670-392BaSF12670-392ZBaF20702-410BaSF52702-410ZBaF21723-380BaSF51724-381ZF1648-339SF12648-338ZF2673-322SF5673-322ZF3717-295SF1717-295楼发表于2007-3-16 17:00|只看该作者恒星UID21988 帖子603 精华0 积分6140 牧夫币996 阅读权限90 在线时间1286 小时 最后登录2011-7-14有色光学玻璃牌号表无色光学玻璃国内外牌号对照表学特谷原学德国肖特谷原牌号牌号牌号牌号牌号牌号牌号牌号QF11LF4 FL4 PBL24 TF1KzF2 SbF2 SSL2 光学玻璃的分类及命名等说明1.有色光学玻璃的命名和分类有色光学玻璃的牌号，是以颜色或用途及玻璃的汉语拼音的第一个字母来表示类别。
x射线衍射光栅材料
X射线衍射光栅是一种用于分离和分析X射线的光学元件。
它通常由具有不同晶格常数的材料制成，这些材料可以产生不同的衍射角度，从而实现对X射线的分离和分析。
常用的X射线衍射光栅材料包括：
1. 硅（Si）：硅是一种常用的X射线衍射光栅材料，具有较高的热稳定性和机械强度，适用于高温和高压环境。
2. 钼（Mo）：钼是一种高熔点金属，具有良好的导热性和导电性，适用于需要快速散热的应用。
3. 铜（Cu）：铜是一种常见的金属材料，具有良好的导电性和导热性，适用于需要快速散热的应用。
4. 铝（Al）：铝是一种轻质金属，具有良好的导热性和导电性，适用于需要轻量化的应用。
除了以上几种材料外，还有其他一些材料也可以用于制造X射线衍射光栅，如钨、铑等。
选择哪种材料取决于具体的应用需求和性能要求。
光学硅玻璃原料
光学硅玻璃是一种高纯度的硅硼化合物玻璃，主要用于制造光学器件、光纤、激光器、太阳能电池等高科技领域。
其主要原料包括以下几种：
1.二氧化硅（SiO2）：是光学硅玻璃的主要成分，占据了其质量的大部分。
2.硼砂（Na2B4O7·10H2O）：是光学硅玻璃的重要原料之一，可以提高光学硅玻璃的热稳定性和机械强度。
3.氧化钠（Na2O）：可以降低光学硅玻璃的熔点和粘度，提高其流动性和加工性能。
4.氧化镁（MgO）：可以提高光学硅玻璃的热稳定性和机械强度，同时还可以降低其色散度。
5.氧化铝（Al2O3）：可以提高光学硅玻璃的硬度和耐磨性，同时还可以降低其热膨胀系数。
6.氧化钙（CaO）：可以提高光学硅玻璃的机械强度和热稳定性，同时还可以降低其熔点。
以上原料需要经过精细的配比和混合，并在高温下熔融制成光学硅玻璃，然后经过精密的加工和抛光处理，才能制成高质量的光学器件和光纤等产品。
(整理)光学材料大全
有色玻璃牌号无色光学玻璃类型光学晶体主要性能参数添加日期：2002-10-29常用光学塑料-聚甲基丙烯甲酯PMMA密度(kg/m3)：(1.17～1.20)×10E3nD ν：1.49 57.2～57.8透过率(%)：90～92吸水率(%)：0.3～0.4玻璃化温度：10E5熔点（或粘流温度）：160～200马丁耐热：68热变形温度：74～109(4.6 ×10Pa) 68～99(18.5×10Pa)线膨胀系数：(5～9)×10E-5计算收缩率(%)：1.5～1.8比热J/kgK：1465导热系数W/m K：0.167～0.251燃烧性m/min：慢耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定耐碱性：对强碱有侵蚀对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%常用光学塑料-苯乙烯甲基丙烯酸甲酯共聚物密度(kg/m3)：(1.12～1.16)×10E3nD ν：1.533 42.4透过率(%)：90吸水率(%)：0.2玻璃化温度：熔点（或粘流温度）：马丁耐热：<60热变形温度：85～99 (18.5×105Pa)线膨胀系数：(6～8)×10E-5计算收缩率(%)：比热J/kgK：导热系数W/m K：0.125～0.167燃烧性m/min：慢耐酸性及对盐溶液的稳定性：除强氧化酸外，对酸盐水均稳定耐碱性：对强碱有侵蚀，对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%常用光学塑料-聚碳酸酯PC密度(kg/m3)：1.2 ×10E3nD ν：1.586(25) 29.9透过率(%)：80～90吸水率(%)：23CRH50% 0.15 水中0.35玻璃化温度：149熔点（或粘流温度）：225～250(267)马丁耐热：116～129热变形温度：132～141(4.6×105Pa) 132138(18.5×105Pa)线膨胀系数：6×10-5计算收缩率(%)：0.5～0.7比热J/kgK：1256导热系数W/m K：0.193燃烧性m/min：自熄耐酸性及对盐溶液的稳定性：强氧化剂有破坏作用，在高于60水中水解，对稀酸，盐，水稳定耐碱性：强碱溶液，氨和胺类能腐蚀和分解，弱碱影响较轻耐油性：对动物油和多数烃油及其酯类稳定耐有机溶剂性：溶于氯化烃和部分酮，酯及芳香烃中，不溶于脂肪族，碳氢化合物，醚和醇类日光及耐气候性：日光照射微脆化常用光学塑料-烯丙基二甘碳酸酯CR39密度(kg/m3)：25 1.32×10E3nD ν：1.498 53.6～57.8透过率(%)：92吸水率(%)：0.2 24h 25玻璃化温度：熔点（或粘流温度）：马丁耐热：热变形温度：8×10-5(-40～+25)11.4×10-5(25～75)14.3×10-5(75～125)线膨胀系数：计算收缩率(%)：比热J/kgK：导热系数W/m K：燃烧性m/min：耐酸性及对盐溶液的稳定性：耐碱性：耐油性：耐有机溶剂性：日光及耐气候性：常用光学塑料-苯乙烯-丙烯腈共聚物AS密度(kg/m3)：(1.075～1.1)×10E3nD ν：1.498 53.6～57.8透过率(%)：92吸水率(%)：0.2～0.3 24h玻璃化温度：熔点（或粘流温度）：马丁耐热：热变形温度：线膨胀系数：3.6×10E-5计算收缩率(%)：比热J/kgK：导热系数W/m K：燃烧性m/min：耐酸性及对盐溶液的稳定性：耐碱性：耐油性：耐有机溶剂性：日光及耐气候性：略变黄常用光学塑料-苯乙烯-丁二烯-丙烯酯ABS密度(kg/m3)：(1.02～1.16)×10E3nD ν：透过率(%)：吸水率(%)：0.2～0.4 24h玻璃化温度：熔点（或粘流温度）：130～160马丁耐热：63热变形温度：90～108(4.6×105Pa) 83～103(18.5×105Pa)线膨胀系数：7.0×10E-5计算收缩率(%)：0.4～0.7比热J/kgK：1381～1675导热系数W/m K：0.173～0.303燃烧性m/min：慢耐酸性及对盐溶液的稳定性：对酸，水，无机盐几乎没有影响，在冰醋酸中会引起应开裂耐碱性：耐碱性能良好耐油性：对某些植物油会引起应力开裂耐有机溶剂性：在酮，醛，酯以及有些氯化烃中要溶解，长期接触烃类会软化和溶涨日光及耐气候性：比聚苯乙烯好。

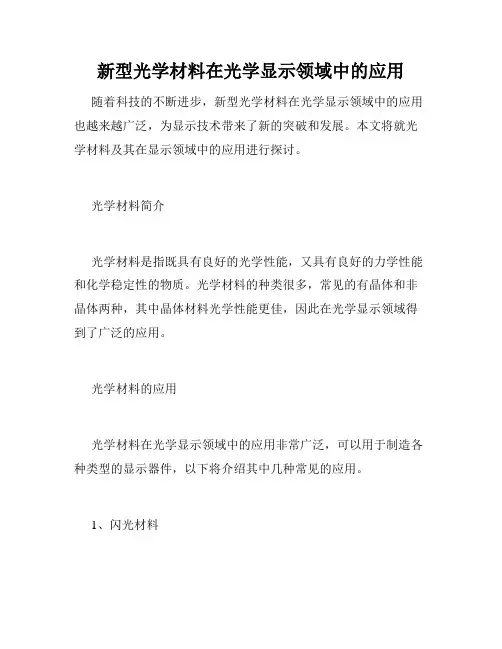

新型光学材料在光学显示领域中的应用
新型光学材料在光学显示领域中的应用随着科技的不断进步，新型光学材料在光学显示领域中的应用也越来越广泛，为显示技术带来了新的突破和发展。
本文将就光学材料及其在显示领域中的应用进行探讨。
光学材料简介光学材料是指既具有良好的光学性能，又具有良好的力学性能和化学稳定性的物质。
光学材料的种类很多，常见的有晶体和非晶体两种，其中晶体材料光学性能更佳，因此在光学显示领域得到了广泛的应用。
光学材料的应用光学材料在光学显示领域中的应用非常广泛，可以用于制造各种类型的显示器件，以下将介绍其中几种常见的应用。
1、闪光材料闪光材料是光学显示领域中的一种典型材料，它可以吸收电磁波并产生可见光，使其在暗处亮起来。
因此，它在显示器件中的应用非常广泛，例如LED、光纤和激光器等产品中都需要使用到闪光材料。
2、光纤材料光纤材料是在光学显示领域中较为常见的一种材料，它可以用于制造各种光学组件，例如放大器、耦合器、波分复用器等。
光纤材料的应用可以保证一定的光学传输质量，同时也具有非常高的稳定性和可靠性，因此在光学通信中得到广泛的应用。
3、薄膜材料薄膜材料是一种能够增强光学器件性能的材料，它具有较好的透明度和可调节反射率，可以用于制造各种类型的光学保护件和光学滤波器。
由于薄膜材料的透明度和反射率都是可以调节的，因此可以根据实际需要制备不同性能的光学器件，提高光学器件的性能和可靠性。
4、光学透镜材料光学透镜材料是光学显示领域中应用最为广泛的一种材料，它被广泛应用于相机、显示器、望远镜等光学仪器中。
光学透镜材料具有较好的折射率和色散特性，可以起到聚焦和分离光线的作用，在光学仪器中的应用非常广泛。
结语总而言之，光学材料在光学显示领域中的应用非常广泛，随着科技的不断进步和发展，光学材料的应用也会越来越广泛，为光学显示技术带来更多的新突破和发展。
l8光学材料
第八讲 光学材料
五、折射材料－光学玻璃
1、无色玻璃：对可见光区透过率较高 冕牌玻璃、火石玻璃
2、有色玻璃：可见光附近选择性透光 离子着色、胶体着色
16
第八讲 光学材料
五、折射材料－光学玻璃
17
第八讲 光学材料
六、无色玻璃 1、冕牌玻璃 nd=1.4~1.7
2、火石玻璃 nd=1.5~1.9
vd =80~50
vd =60~20
18
第八讲 光学材料
六、无色玻璃
冕牌玻璃
代号
名称
FK QF K PK BaK ZK LaK TK KF
氟冕玻璃 轻冕玻璃 冕玻璃 磷冕玻璃 钡冕玻璃 重冕玻璃 镧冕玻璃 特冕玻璃 冕火石玻璃
火石玻璃
代号
名称
QF F BaF ZF ZBaF LaF ZLaF TiF TF
7
第八讲 光学材料
四、折射材料要求
③光学均匀性——表示一块玻璃内部折射率逐渐 变化而造成的不均匀程度。分为五类(用平行光 管、星点板和显微镜检测)
④ 应力双折射——玻璃内部的残余应力所引起的 双折射。用最大光程差表示，可分为五类（用 应力双折射仪检测）
8
第八讲 光学材料
四、折射材料要求
⑤ 条纹度——表示玻璃中因折射率显著不同而 造成的透明的丝状或层状疵病程度。 （用条纹仪测量）共分二类三级。
化二钛，五氧化三钛，五氧化二钽，五氧化二铌，三氧化二铝，三氧化二钪，三氧化二铟，二氧
化硅，二钛酸镨，二氧化铈，氧化镁，三氧化钨，氧化钐，氧化钕，氧化铋，氧化镨，氧化锑，
氧化钒，氧化镍，氧化锌，氧化铁，氧化铬，氧化铜。
2. 氟化物：
氟化镁，氟化镱，氟化钇，氟化镝，氟化钕，氟化铒，氟化镝，氟化钾，氟化锶，氟化钐，氟化
光学玻璃代号和材质分析
• CHANGCHUNBOQIGUANGXUEBOLIZHIZAOYOUXIANGONGSI
长春博启光学玻ANGXUEBOLIZHIZAOYOUXIANGONGSI
P-SK58A BAF52 JJS2
D-2K3 M-670472
H-QF1
N-LASF40 H-ZLaF53
ZKN7
K4A
N-LF5
QF50
N-LASF45 H-ZLaF66
N-K5
H-K50
F1
F13
N-LASF9
H-ZLaF60
SK12
H-ZK2
BAF52
M-670472 P-SK58A
D-2K3
N-SK4
H-ZK6
N-SSK2
H-ZF10
JJS2
N-SK15
轻火石玻璃 火石玻璃 环保重火石玻璃 环保轻火石玻璃 轻镧火石玻璃 轻火石玻璃 环保重火石玻璃 重镧火石玻璃
长春博启光学玻璃制造有限公司
• CHANGCHUNBOQIGUANGXUEBOLIZHIZAOYOUXIANGONGSI
N-LASF44 N-LASF40 N-LASF45
N-LASF9
H-ZLaF50 H-ZLaF53 H-ZLaF66
• CHANGCHUNBOQIGUANGXUEBOLIZHIZAOYOUXIANGONGSI
硫化锌(ZnS）
硫化锌(ZnS）是一种性能优秀的红 外光学窗口/基片材料，透过范围为313um，不易潮解，是最常用的中远红 外窗口材料。进口多光谱硫化锌(ZnS）， 可作为3-5um波段窗口材料，用作整流 罩/头罩材料，并可作为7-12um窗口波 段的载体材料，应用于民用，航空航 天等军工领域等。
光学材料特性
光学材料特性光学材料特性表:有色玻璃牌号无色光学玻璃类型光学晶体主要性能参数常用光学塑料-聚甲基丙烯甲酯PMMA密度（kg/m3）: （1.17 〜1.20）x 10E3nD v：1.49 57.2 〜57.8透过率（％）: 90〜92吸水率（％）: 0.3〜0.4玻璃化温度：10E5熔点（或粘流温度）：160〜200马丁耐热：68热变形温度：74〜109（4.6 x 10Pa） 68 〜99（18.5 x 10Pa）线膨胀系数：（5〜9）x 10E-5计算收缩率（％）: 1.5〜1.8比热J/kgK : 1465导热系数W/m K 0.167〜0.251燃烧性m/min :慢耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定耐碱性：对强碱有侵蚀对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%常用光学塑料-苯乙烯甲基丙烯酸甲酯共聚物密度（kg/m3）: （1.12 〜1.16）x 10E3nD v：1.533 42.4透过率（％）: 90吸水率（％）: 0.2玻璃化温度：熔点（或粘流温度）：马丁耐热：＜60热变形温度：85〜99 （18.5 x 105Pa）线膨胀系数：（6〜8）x 10E-5计算收缩率（％）:比热J/kgK :导热系数W/m K 0.125〜0.167燃烧性m/min :慢耐酸性及对盐溶液的稳定性：除强氧化酸外，对酸盐水均稳定耐碱性：对强碱有侵蚀，对弱碱较稳定耐油性：对动植物油，矿物油稳定耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响日光及耐气候性：紫外透过滤73.5%常用光学塑料-聚碳酸酯PC密度(kg/m3) : 1.2 x 10E3nD v：1.586(25) 29.9透过率(％): 80〜90吸水率(％): 23CRH50% 0.15 水中0.35玻璃化温度：149熔点(或粘流温度)：225〜250(267)马丁耐热：116〜129热变形温度：132 〜141(4.6 x 105Pa) 132138(18.5 x 105Pa)线膨胀系数：6X 10-5计算收缩率(％) : 0.5〜0.7比热J/kgK : 1256导热系数W/m K 0.193燃烧性m/min :自熄耐酸性及对盐溶液的稳定性：强氧化剂有破坏作用，在高于60水中水解，对稀酸，盐，水稳定耐碱性：强碱溶液，氨和胺类能腐蚀和分解，弱碱影响较轻耐油性：对动物油和多数烃油及其酯类稳定耐有机溶剂性：溶于氯化烃和部分酮，酯及芳香烃中，不溶于脂肪族，碳氢化合物，醚和醇类日光及耐气候性：日光照射微脆化常用光学塑料-烯丙基二甘碳酸酯CR39密度(kg/m3) : 25 1.32 x 10E3nD v：1.498 53.6 〜57.8透过率(％): 92吸水率(％): 0.2 24h 25 玻璃化温度：熔点（或粘流温度）：马丁耐热：热变形温度：8X 10-5（-40 〜+25）11.4 X10-5（25 〜75）14.3 X10-5（75 线膨胀系数：计算收缩率（％）:比热J/kgK :导热系数W/m K燃烧性m/min:耐酸性及对盐溶液的稳定性：耐碱性：耐油性：耐有机溶剂性：日光及耐气候性：常用光学塑料-苯乙烯-丙烯腈共聚物AS密度（kg/m3）: （1.075 〜1.1）X 10E3nD v：1.498 53.6 〜57.8透过率（％）: 92吸水率（％）: 0.2 〜0.3 24h玻璃化温度：熔点（或粘流温度）：马丁耐热：热变形温度：线膨胀系数：3.6 X 10E-5计算收缩率（％）:比热J/kgK :导热系数W/m K燃烧性m/min:耐酸性及对盐溶液的稳定性：耐碱性：耐油性：耐有机溶剂性：日光及耐气候性：略变黄常用光学塑料-苯乙烯-丁二烯-丙烯酯ABS密度(kg/m3) : (1.02 〜1.16) x 10E3nD v：透过率(％):吸水率(％): 0.2 〜0.4 24h玻璃化温度：熔点(或粘流温度)：130〜160马丁耐热：63热变形温度：90〜108(4.6 x 105Pa) 83 〜103(18.5 x 105Pa)线膨胀系数：7.0 x 10E-5计算收缩率(％) : 0.4〜0.7比热J/kgK : 1381 〜1675导热系数W/m K 0.173〜0.303燃烧性m/min :慢耐酸性及对盐溶液的稳定性：对酸，水，无机盐几乎没有影响，在冰醋酸中会引起应开裂耐碱性：耐碱性能良好耐油性：对某些植物油会引起应力开裂耐有机溶剂性：在酮，醛，酯以及有些氯化烃中要溶解，长期接触烃类会软化和溶涨日光及耐气候性：比聚苯乙烯好。
光学材料有哪些
光学材料有哪些
光学材料是指在光学器件中用以改变光的传播、分布、调制和探测等性能的材料。
光学材料的种类繁多，按照其光学性质可以分为透明材料和非透明材料两大类。
透明材料包括玻璃、水晶、塑料等，而非透明材料则包括金属、半导体等。
在实际应用中，光学材料被广泛应用于光学通信、光学成像、激光器件、光学传感器等领域。
首先，透明材料是光学器件中常见的材料之一。
其中，玻璃是一种常见的透明
材料，具有良好的光学性能和机械性能，因此被广泛应用于光学镜片、光学棱镜、光学窗口等器件中。
此外，水晶也是一种重要的透明材料，其晶体结构使得其具有优异的光学性能，被广泛应用于激光器件、光学滤波器等领域。
此外，塑料作为一种轻便、易加工的材料，也被广泛应用于光学镜片、眼镜镜片等领域。
其次，非透明材料在光学器件中同样扮演着重要的角色。
金属是一种常见的非
透明材料，其优异的导电性和热导性使得其被广泛应用于反射镜、光学滤波器等器件中。
此外，半导体材料也是一种重要的非透明材料，其在光电器件中具有重要的应用，如光电二极管、激光二极管等。
除此之外，光学材料还包括了一些特殊的功能材料，如光学陶瓷、光学纤维、
光学薄膜等。
这些材料具有特殊的光学性能，被广泛应用于光学通信、光学成像、激光器件等领域。
总的来说，光学材料的种类繁多，每种材料都具有独特的光学性能，被广泛应
用于光学器件中。
随着科学技术的不断发展，相信光学材料会在更多领域展现出其重要的作用，为人类的生活带来更多的便利和创新。
光学玻璃材料知识
313nm，着色度λ80/λ5为37/31
化学性能——抗潮湿大气作用稳定性 RC（S）（表面法）
根据对潮湿大气作用旳稳定性，分为三级： 1级—在温度50℃，相对湿度80%旳条件下，玻
璃抛光表面形成水解斑点旳时间超出20H； 2级—在相同试验条件下，形成水解斑点旳时间
在5～20H之间； 3级—在相同试验条件下，形成水解斑点旳时间
每类玻璃中根据比重大小分为重冕(ZK)、轻冕(QK)、 重火石(ZF)、轻火石(QF)。
根据具有氟、磷、钡、镧、钛等旳化合物而分为氟 冕(FK)、磷冕(PK)、钡冕(BaK)、镧冕(LaK)、特冕 (TK)、钡火石(BaF)、镧火石(LaF)、重钡火石 (ZBaF)、钛火石(TiF)、和特种火石(TF)。
级别
Δnmax
H1
±2×10-6
H2
±5×10-6
H3
±10×10-6
H4
±20×10-6
质量指标——应力双折射
1、中部应力
玻璃毛坯应力双折射以最长边中部单位长度上旳光程差δ表达，按GB/T 7962.5要
求旳测试措施进行测量，分为5级，见下表
级别
1 1a 2 3 4
玻璃中部光程差δ（nm/cm）
对无铅、砷、镉及其他放射性元素旳玻璃牌号，用 “H-”作为前缀来表达。
光学性能——折射率
光学下班折射率按下列谱线，给出5位小数旳 折射率：
汞紫外线 汞紫线 汞蓝线 镉蓝线 氢蓝线 汞绿线 氦黄线 镉红线 氢红线
光谱线
I
h
g F′ F
e
d C′ C
元素 Hg Hg Hg cd H Hg He cd H
光学性能——应力光学系数B
玻璃中旳机械应力会造成光产生双折射，应力 光学系数表达有效应力与应力双折射产生旳光 程差之间旳关系：
【精品】常见光学材料简介
【关键字】精品常见光学材料简介透镜是光学实验中的主要元件之一，可采用多种不同的光学材料制成，用于光束的准直、聚焦、成像。
Newport提供的各种球面和非球面透镜，主要制作材料有BK7玻璃、紫外级熔融石英（UVFS）、红外级氟化钙（CaF2）、氟化镁（MgF2），以及硒化锌（ZnSe）。
在从看来光到近红外小于2.1µm的光谱范围内，BK7玻璃具有良好的性能，且价格适中。
在紫外区域一直到195nm，紫外级熔融石英是一种非常好的选择。
在看来光到近红外2.1µm范围内，熔融石英具有比BK7玻璃更高的透射率，更好的均匀度以及更低的热膨胀系数。
氟化钙和氟化镁则适用于深紫外或红外应用。
本文将对这些常见光学材料的性质和应用进行介绍，并列出了一些基本的材料参数，如折射率、透射率、反射率、Abbe数、热膨胀系数、传导率、热容量、密度、Knoop硬度，及杨氏模量。
BK7是一种常见的硼硅酸盐冕玻璃，广泛用作看来光和近红外区域的光学材料。
它的高均匀度，低气泡和杂质含量，以及简单的生产和加工工艺，使它成为制作透射性光学元件的良好选择。
BK7的硬度也比较高，可以防止划伤。
透射光谱范围380-2100nm。
但是它具有较高的热膨胀系数，不适合用在环境温度多变的应用中。
紫外级熔融石英是一种合成的无定型熔融石英材料，具有极高的纯度。
这种非晶的石英玻璃具有很低的热膨胀系数，良好的光学性能，以及高紫外透过率，可以透射直到195nm的紫外光。
它的透射性和均匀度均优于晶体形态的石英，且没有石英晶体的那些取向性和热不稳定性等问题。
由于它的高激光损伤阈值，熔融石英常用于高功率激光的应用中。
它的光谱透射范围可以达到2.1µm，且具有良好的折射率均匀性和极低的杂质含量。
常见应用包括透射性和折射性的光学元件，尤其是对激光损伤阈值要求较高的应用。
氟化钙是一种具有简单立方晶格结构的晶体材料，采用真空Stockbarger技术生长制备。
一种新型玻璃光学材料
一种新型玻璃光学材料
佚名
【期刊名称】《江苏建材》
【年(卷),期】2022()5
【摘要】近日,俄罗斯托木斯克理工大学与长春科技大学合作,从多组分玻璃中获得了闪烁体材料,其光输出约为目前常见的高锗酸铋晶体(Bi4Ge3012)的60%。
闪烁体是当带电粒子撞击闪烁体时发出可见光的物质。
这些物质在创建探测器与辐射计量仪以及医疗光电、安全系统和其他许多领域,都是必不可少的。
用途最广泛的闪烁体之一,是具有高含量稀土离子的多组分玻璃,此外还有无机单晶体。
【总页数】1页(P71-71)
【正文语种】中文
【中图分类】G63
【相关文献】
1.一种可用于二阶非线性光学材料的新型对硝基酚水合物的晶体结构
2.一种新型紫外非线性光学材料Ba_2Be_2B_2 O_7
3.一种潜在的新型非线性光学材料—氟硼酸铍
4.一种新型有机/无机复合非线性光学材料的制备
5.一种新型玻璃光学材料
因版权原因，仅展示原文概要，查看原文内容请购买。
光学研磨氧化铝
光学研磨氧化铝
光学研磨氧化铝是一种高纯度的研磨材料，常用于光学玻璃、陶瓷等材料的精细研磨和抛光。
其粒度通常非常细，如2微米或更小，具有良好的研磨和抛光性能。
在研磨和抛光过程中，光学研磨氧化铝可以去除被加工材料表面的微观划痕和粗糙度，使表面更加光滑和均匀。
同时，它还可以提高被加工材料的硬度和耐磨性，使其具有更好的使用性能。
需要注意的是，光学研磨氧化铝的质量和粒度对研磨和抛光效果有很大影响。
因此，在使用光学研磨氧化铝时，需要根据具体的加工要求和材料选择合适的产品。
同时，还需要注意使用方法和操作规范，避免出现研磨过度或污染等问题。
瓦克推出高折射率、高透明LED封装材料
瓦克推出高折射率、高透明LED封装材料
佚名
【期刊名称】《有机硅材料》
【年(卷),期】2016(0)4
【摘要】<正>瓦克将在10月19~26日于在德国杜塞尔多夫举行的2016年第20届国际塑料和橡胶博览会(K2016)上展示供发光二极管和光学元件封装使用的高性能有机硅LUMISIL590和LUMISIL591。
LUMISIL590和
LUMISIL591是高透明的加成交联型有机硅封装材料,可硫化成折射率为1.53的弹性体,属高折射率(HRI)封装材料,
【总页数】1页(P306-306)
【关键词】封装材料;LED封装;发光二极管;交联型;光学元件;加成;克将;侵蚀性;光功率;辐射强度
【正文语种】中文
【中图分类】TN312.8;TQ264.1
【相关文献】
1.LED封装用高折射率有机硅树脂材料的合成及性能 [J], 程林咏;刘彦军
2.高折射率乙烯基苯基硅油的制备及其LED封装材料性能 [J], 朱倩文; 朱宝; 张军; 杨明山
3.瓦克推出全新LED 用高折射率有机硅 [J],
4.瓦克推出全新LED用高折射率有机硅 [J],
5.瓦克推出全新LED用高折射率有机硅 [J], 何宁
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
BB
BB1 BB2 BB3 BB4 BB5 BB6 BB7 BB8
无色光学玻璃类型
玻璃类型
玻璃牌号
代号
名称
代号
名称
FK
氟冕玻璃
QF
轻火石玻璃
QF
轻冕玻璃
F
火石玻璃
K
冕玻璃
BaF
钡火石玻璃
PK
磷冕玻璃
ZBaF
重火石玻璃
BaK
钡冕玻璃
ZF
重火石玻璃
ZK
重冕玻璃
LaF
褴火石玻璃
LaK
镧冕玻璃
比热J/kgK：1465
导热系数W/m K：0.167～0.251
燃烧性m/min：慢
耐酸性及对盐溶液的稳定性：出强氧化酸外，对弱碱较稳定
耐碱性：对强碱有侵蚀对弱碱较稳定
耐油性：对动植物油，矿物油稳定
耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响
日光及耐气候性：紫外透过滤73.5%
常用光学塑料-苯乙烯甲基丙烯酸甲酯共聚物
吸水率(%)：0.2～0.3 24h
玻璃化温度：
熔点（或粘流温度）：
马丁耐热：
热变形温度：
线膨胀系数：3.6×10E-5
计算收缩率(%)：
比热J/kgK：
导热系数W/m K：
燃烧性m/min：
耐酸性及对盐溶液的稳定性：
线膨胀系数：
计算收缩率(%)：
比热J/kgK：
导热系数W/m K：
燃烧性m/min：
耐酸性及对盐溶液的稳定性：
耐碱性：
耐油性：
耐有机溶剂性：
日光及耐气候性：
常用光学塑料-苯乙烯-丙烯腈共聚物AS
密度(kg/m3)：(1.075～1.1)×10E3
nDν：1.498 53.6～57.8
透过率(%)：92
透过率(%)：80～90
吸水率(%)：23CRH50% 0.15水中0.35
玻璃化温度：149
熔点（或粘流温度）：225～250(267)
马丁耐热：116～129
热变形温度：132～141(4.6×105Pa) 132138(18.5×105Pa)
线膨胀系数：6×10-5
计算收缩率(%)：0.5～0.7
nDν：1.49 57.2～57.8
透过率(%)：90～92
吸水率(%)：0.3～0.4
玻璃化温度：10E5
熔点（或粘流温度）：160～200
马丁耐热：68
热变形温度：74～109(4.6×10Pa) 68～99(18.5×10Pa)
线膨胀系数：(5～9)×10E-5
计算收缩率(%)：1.5～1.8
绿色玻璃
LB
LB1 LB2 LB3 LB4 LB5 LB6 LB7 LB8 LB9 LB10 LB11 LB12 LB13 LB14 LB15 LB16
黄色(金色)玻璃
JB
JB1 JB2 JB3 JB4 JB5 JB6 JB7 JB8
橙色玻璃
CB
CB1 CB2 CB3 CB4 CB5 CB6 CB7
ZLaF
重镧火石玻璃
TK
特冕玻璃
TiF
钛火石玻璃
KF
冕火石玻璃
TF
特种火石玻璃
光学晶体主要性能参数
添加日期：2002-10-29
品种
nd
nF-nC
透过率/μm
τ0.2μm
τ5μm
LiF
1.39212
0.00395
0.11-8.00
0.94
MgF2
n0：1.37774
ne：1.38954
0.00355
比热J/kgK：1256
导热系数W/m K：0.193
燃烧性m/min：自熄
耐酸性及对盐溶液的稳定性：强氧化剂有破坏作用，在高于60水中水解，对稀酸，盐，水稳定
耐碱性：强碱溶液，氨和胺类能腐蚀和分解，弱碱影响较轻
耐油性：对动物油和多数烃油及其酯类稳定
耐有机溶剂性：溶于氯化烃和部分酮，酯及芳香烃中，不溶于脂肪族，碳氢化合物，醚和醇类
密度(kg/m3)：(1.12～1.16)×10E3
nDν：1.533 42.4
透过率(%)：90
吸水率(%)：0.2
玻璃化温度：
熔点（或粘流温度）：
马丁耐热：<60
热变形温度：85～99 (18.5×105Pa)
线膨胀系数：(6～8)×10E-5
计算收缩率(%)：
比热J/kgK：
导热系数W/m K：0.125～0.167
燃烧性m/min：慢
耐酸性及对盐溶液的稳定性：除强氧化酸外，对酸盐水均稳定
耐碱性：对强碱有侵蚀，对弱碱较稳定
耐油性：对动植物油，矿物油稳定
耐有机溶剂性：对芳香族，氯化烃等能溶解，醇类脂肪族无影响
日光及耐气候性：紫外透过滤73.5%
常用光学塑料-聚碳酸酯PC
密度(kg/m3)：1.2×10E3
nDν：1.586(25) 29.9
红色玻璃
HB
HB1 HB2 HB3 HB4 HB5 HB6 HB7 HB8 HB9 HB10 HB11 HB12 HB13 HB14 HB15 HB16
防护玻璃
FB
FB1 FB2 FB3 FB4 FB5 FB6 FB7
中性(暗色)玻璃
AB
AB1 AB2 AB3 AB4 AB5 AB6 AB7 AB8 AB9 AB10
KCl
1.49025
0.01114
0.20-27.50
0.91
KBr
1.56000
0.01668
0.20-60.00
0.90
CsI
1.78746
0.20-60.00
0.83
KRS-5
2.61748
0.50-45.00
0.68
常用光学塑料-聚甲基丙烯甲酯PMMA
密度(kg/m3)：(1.17～1.20)×10E3
光学材料大全60406
有色玻璃牌号
玻璃名称
代号
玻璃牌号
透紫外线玻璃
ZWB
ZWB1 ZWB2
透红外玻璃
HWB
HWB1 HWB2 HWB3 HWB4
紫色玻璃
ZB
ZB1 ZB2 ZB3
蓝色(青色)玻璃
QB
QB1 QB2 QB3 QB4 QB5 QB6 QB7 QB8 QB9 QB10 QB11 QB12 QB13 QB14 QB15 QB16 QB17 QB18 QB19 QB20 QB22
日光及耐气候性：日光照射微脆化
常用光学塑料-烯丙基二甘碳酸酯CR39
密度(kg/m3)：25 1.32×10E3
nDν：1.498 53.6～57.8
透过率(%)：92
吸水率(%)：0.2 24h 25
玻璃化温度：
熔点（或粘流温度）：
马丁耐热：
热变形温度：8×10-5(-40～+25)11.4×10-5(25～75)14.3×10-5(75～125)
0.11-9.10
0.85
0.93
CaF2
1.43382
0.00455
0.11-11.00
0.85
0.94
SrF2
1.43798
0.00619
0.16-11.50
0.94
BaF2
1.47443
0.00578
0.13-14.00
0.75
0.93
NaCl
1.54427
0.01270
0.25-22.00
0.90
