• EPR,VVER
穹顶在吊装中(左) 穹顶内部(右) 2
吊装环吊的大梁(左) 穹顶钢束张紧(右)
安全壳建造中(左)150吨穹顶吊装(右) 35
安全壳变形测量(左)阀门局部泄漏试验(右)
安全壳贯穿件
• 贯穿通道:
– 设备入口管子 – 电缆套筒 – 燃料组件运输管道的贯穿孔 – 空气闸门。
• 为了不使贯穿件处泄漏,均 有特殊设计,它是由一个穿 过混凝土壁面并锚固在混凝 土上的刚套管及两个接头构 成。接头保证了套管和穿过 安全壳的管道或电缆间的密 封连接。
障。
25
安全壳
• 型式:
– 材料
• 钢板 • 钢筋混凝土制造的(包括预应力混凝土) • 既用钢板又用钢筋混凝土
– 性能
• 干式 • 冰冷凝器式
– 形状
• 球形 • 圆筒形
– 由材料、性能、形式等几方面的组合,结合考虑压水堆核电厂的厂 址,输出功率、经济性和安全性等因素,具有代表性的有以下几种。
26
• 美国早期建造的电功率为800MW压水堆核 电厂安全壳,直径约40m,钢板厚度38mm, 半球顶、椭球底,二次包容壳为椭球顶盖 的圆柱形钢筋混凝土结构,两层壳之间留 有1.5 m宽的环形空间,环腔内呈负压,从 钢壳泄漏至环腔的放射性气体只有经过过 滤净化后方能从排气烟囱排放,以降低放射 性物质对环境的污染。
同时,触发其他系统的保护动作:
– 反应堆紧急停堆; – 安全壳隔离系统 – 汽轮机脱扣 – 启动应急柴油发电机; – 隔离主给水系统并停运主给水泵; – 启动电动辅助给水泵;
21
16
安注过程
• 1.冷段直接注入阶段 – 这一阶段是利用一回路冷却剂正常运行时的流向,使硼酸溶液尽快地注人堆芯。 – 一旦接到"安注"信号,立即自动执行以下动作:

核电厂安全课件-第六章核电厂典型事故

核电厂安全课件-第六章核电厂典型事故

态 方
按反应性引入方式分为:

阶跃变化
线性变化
超功率瞬变
准稳态瞬变
准稳态瞬变
t0
向堆内引入的反应性比较缓慢,以至于这个反应性 能够被温度反馈效应和控制棒的自动调节所补偿的 瞬变。
反应性反馈由燃料温度反馈和冷却 剂温度反馈两部分组成。
假设停堆保护 系统尚未动作
例:满功率时控制棒慢速 抽出
响应特性
① 反应堆周期远远小于堆 芯时间常数,堆内传热 近似为绝热过程,大量 的热能积聚在堆芯;
② 堆功率呈指数规律增减;
忽略缓发中子,堆功率瞬态响应示意图
超瞬发临界瞬变
响应特性
③ 功率峰值反比于中子代时间,快堆 功率峰值较压水堆大,压水堆功率 峰值比重水堆大;
④ 功率峰值反比于瞬发反应性系数, 负的反应性系数对拟制堆功率增长 及反应堆稳定性有重要的作用;
① 反应堆次临界调节棒束失控提升(Ⅱ) ② 反应堆功率运行情况下调节棒束失控抽出(Ⅱ) ③ 硼酸失控稀释(Ⅱ) ④ 功率运行情况下单个调节棒束失控提升(Ⅲ) ⑤ 一个调节棒束弹出(Ⅳ)
反应性引入事故
原因:机械故障、电气故障、人因故障 后果: (1)DNBR下降,沸腾危机; (2)燃料元件内超功率,烧毁; (3)当不均匀时,更为严重;
极限事故:燃料元件可能有损坏,但数量应有限;一回路、 安全壳的功能在专设安全设施作用下应能保证。
6.2 三道屏障的完整性
• 燃料棒的完整性(燃料芯块熔化、沸腾危机 、芯块-包壳间的相互作用)
• 一回路承压边界的完整性 • 安全壳的完整性
• 6.3 没有流体流失的设计基准事故
设计和建造核电厂时所研究的事故与事件可 分为两类:
第6章 核电厂典型事故

压水堆核电厂运行

压水堆核电厂运行

压⽔堆核电⼚运⾏压⽔堆核电⼚运⾏1.正常运⾏和运⾏瞬态正常运⾏是指核电⼚功率运⾏、燃料更换、维修过程中,频繁发⽣的事件。

要求:不触发停堆,放射性后果⽆影响。

主要包括:1)稳态和停堆运⾏2)带有允许偏差的运⾏3)运⾏试验2.中等频度事件:发⽣频率:>10-2/堆年要求:最坏的结果,导致紧急停堆,可以很快恢复运⾏,放射性后果⽆影响。

3.稀有事件:发⽣频率:10-4-10-2/堆年要求:允许少量元件破损,堆芯⼏何形状不受影响,放射性后果对公众⽆影响。

4.极限事故:发⽣频率:10-6-10-4/堆年要求:事故缓解系统正常。

后果:后果严重,但要求放射性不致使公众健康和安全受到危害。

针对三道安全屏障的安全限值1)保证燃料包壳完整性如燃料芯块温度≤2800℃、DNBR≥1.22线功率密度≤590W/cm等。

2)保证冷却剂边界完整性冷却剂压⼒≤16.55MPa、冷却剂温度≤343 ℃等3)保证安全壳的完整性:安全壳压⼒≤0.13MPa、壳内平均温度≤145 ℃、峰值压⼒下泄漏率≤0.3%等。

有些安全限值是⽆法直接测量的,如DNBR、线功率密度、燃料芯块温度等,可以通过其他可测量的参数加以限制,如堆芯热功率、冷却剂温度、压⼒、流量等。

加热升温为什么要加热升温:①保证慢化剂温度系数为负值②保护系统的仪表⼯作在正常范围③稳压器能在有汽腔情况下处于可运⾏状态④反应堆压⼒容器远离最⼩脆性转变温度⑤其他原因:如⽔化学的原因、⽔泵的原因等。

由什么来进⾏加热升温:主要靠⼀次⽔泵来加热升温。

为了保证稳压器容积⾥的⽔和⼀次主回路的⽔同时升温并建⽴汽腔,稳压器的断续式加热器也投⼊运⾏。

加热升温的初始条件①反应堆冷却剂系统·反应堆冷却剂系统含稳压器已完成充⽔排⽓,处于⽔实体状态;·反应堆冷却剂内的硼浓度为冷停堆模式的硼浓度;·反应堆冷却剂系统的温度维持在60℃以下;·反应堆冷却剂系统的压⼒维持在0.345⾄0.689MPa(表压);·反应堆冷却剂泵处于可运⾏状态。

07 第六章 重水反应堆CANDU(PHWR)

07 第六章 重水反应堆CANDU(PHWR)
17
Xi’an Jiaotong University
冷却剂和慢化剂的绝热
作为冷却剂的重水在管内 流动带走热量。作为慢化 剂的重水在反应堆排管容 器中,为了防止热量传到 慢化剂重水中,在压力管 外设置一同心容器管,两 管之间充以二氧化碳作隔 热层,以保持慢化剂温度 不超过60℃。压力管和容 器管贯穿反应堆排管容器, 两端与法兰固定,与容器 连成一体。
46
学习目的
Xi’an Jiaotong University
➢ 掌握CANDU堆得特点(与PWR比较)和优势,表6-1 ➢ 掌握CANDU核燃料组件结构特点 ➢ 了解CANDU堆的发展演变和ACR的技术特点
47
2010年代 - SCW直接循环模块堆?
皮克灵A,1971-1973
CANDU-9
CANDU原型堆,1962 ZEEP,1945
布鲁斯B,1984-1987
达灵顿,1990-1993
重水堆概述
CANDU的概念: CANada Deuterium Uranium
重水堆的特点: 天然铀作燃料 重水做慢化剂,造价较高
Xi’an Jiaotong University
19
换料方式
Xi’an Jiaotong University
由于重水堆的卧式布置压力管,每根压力管在反应堆容器的两端都设有密 封接头,可以装拆。因此,可以采用遥控装卸料机进行不停堆换料。换料 时,由装卸料机连接压力管的两端密封接头,新燃料组件从压力管一端顶 入,烧过的乏燃料组件侧从同一压力管的另一端被推出。这种换料方式称 为“顶推式双向换料”。
挑战
大量的重水以及泄漏导致高造价,防止重水泄漏的高密封性能设 备也提高了造价 。核燃料燃耗比较浅,1/3压水堆,换料太频繁。

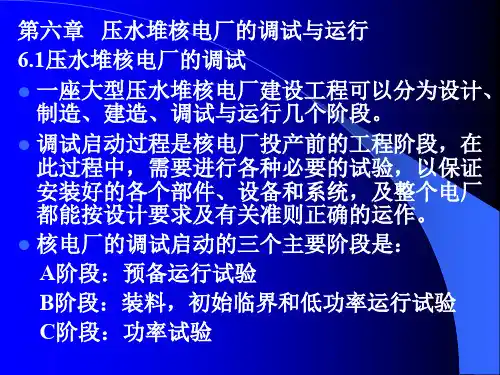

华电 核工程导论 导论与简介6-7-8

华电 核工程导论 导论与简介6-7-8

调试启动的意义:
从大量试验数据中,验证核电厂的建设和设备安装 质量是否符合设计标准;
通过核电厂运行瞬态和在假想事故条件下运行特性 的检验,验证是否符合设计要求,以确保核电厂安 全、可靠地投入运行,并可为设计、制造与施工的 改进提供参考;
验证运行限值和运行条件,检验运行规程和事故处 理规程是否恰当;
B阶段:装料、初始临界和状态, 证实冷却剂、堆芯、反应性控制、核反应堆 物理参数和屏蔽等特性都能满足核电厂运 行的有关安全要求。
1 装料和次临界试验
按规定程序进行装料,以保证安全和正确的装载;
装料后在核反应堆处于次临界状态时,为确定冷却 剂流动特性以及核反应堆控制设备的可运行性, 进行一些性能试验。
6 核电厂投入运行后,进行的定期检查叫做在伇检查。 检查时对核反应堆冷却剂压力边界的耐压设备(如 容器、管道)进行无损探伤,并与伇前检查(又称 基准检查)进行比较,判断原有缺陷有否扩展、有 否新的缺陷等,以确保压力边界的安全性。有些情 况下在伇检查工作也扩大至辅助系统和安全保护系 统的设备。
7 在伇检查的时间间隔,一般为电厂运行开始后每10 年检查一次,每次作100%检查。
4 必须确定安全重要的核电厂构筑物,系统和部件维修、 试验、检验和检查的标准和周期,使其可靠性和有效 性与设计要求保持一致,并保证运行开始后,核电厂 的安全状态不致受到有害的影响。
5 构筑物、系统和部件的维修、试验、检验和检查的 频度必须根据它们的相对重要性而定。同时,要适 当地考虑到其功能失效的概率和维修时人员所受辐 照,保持合理可行尽量低的要求。
2 启动到初始临界 按预定步骤,有次序地提升控制棒,改变堆内反应 性,逼近临界。必须连续的监测和分析反应性的变 化,确保初次启动安全。

核电厂系统与设备-压水堆核电厂

核电厂系统与设备-压水堆核电厂

2.1 概述
2.1.2 压水堆核电厂的工作原理 (8)循环水系统
功能 :为凝汽器提供凝结汽轮机乏汽的冷却水。
分类: 开式供水和闭式供水。
开式供水:指以江河湖海为天然水源, 冷却水一次通过, 不重 复使用。
闭式供水:把由凝汽器排出的水, 经过冷却降温之后, 再用循 环水泵送回凝汽器入口重复使用。
2.1 概述
2.1.2 压水堆核电厂的工作原理 (6)二回路系统的组成
汽轮机、发电机、凝汽器、凝结水泵、给水加热器、除 氧器、给水泵、蒸汽发生器、汽水分离再热器等设备
间接循环:二回路水不受一回路污染
2.1 概述
2.1.2 压水堆核电厂的工作原理 (7)沸水堆核电厂工作原理
汽轮机、发电机、凝汽器、凝结水泵、给水加热器、除 氧器、给水泵、蒸汽发生器、汽水分离再热器等设备 直接循环
本课程课程目录
《核电厂系统与设备》
序号
教学内容
1 第1章 绪论 2 第2章 压水堆核电厂 3 第3章 反应堆冷却剂系统和设备 4 第4章 核岛主要辅助系统 5 第5章 专设安全设施 6 第6章 核电厂热力学 7 第7章 核汽轮发电机组 8 第8章 核电厂二回路热力系统
共32学时
总学时
2 4 6 4 4 2 4 2
2.1 概述
2.1.2 压水堆核电厂的工作原理 (3)反应堆冷却剂系统(一回路系统)
(RCS)Reactor Coolant System Primary Coolant System 1.Reactor Pressure Vessel 2.Steam Generator 3.Primary Coolant Pump 4.Pressuriser
2.1 概述
2.1.2 压水堆核电厂的工作原理 (8)循环水系统

压水堆核电厂运行[u5151-466e4bdc-641]

压水堆核电厂运行[u5151-466e4bdc-641]

中国核动力研究设计院
NPIC
Nuclear Power Institute of China
第二章 压水堆核电厂一回路主系统和设备
功能 组成、流程、参数 系统的运行 1 一回路主系统 功能: a.由冷却剂将堆芯中因核裂变产生的 热量传输给蒸汽动力装置并冷却堆芯 b.防止燃料元件烧毁 流程:P11,图2-1
中国核动力研究设计院
NPIC
Nuclear Power Institute of China
2.2 风险概率 飞机:10-4/Y, 核电厂:10-6/y 2.3 纵深防御的安全原则: 燃料芯块,燃料包壳,一回路压力边界, 安全壳 纵深防御原则贯穿在核电厂造址、设计、 制造、建造、调试、运行、事故处置和 应急准备等各个环节始终。
Nuclear Power Institute of China
核岛:反应堆及一回路系统 反应堆 蒸汽发生器 主蒸汽管 燃料厂房 废燃料池 相应系统与设备
中国核动力研究设计院
NPIC
Nuclear Power Institute of China
常规岛: 汽轮机 二回路系统 发电机 5. 我国核电前景 空前发展
NPIC
Nuclear Power Institute of China
中国核动力研究设计院
NPIC
Nuclear Power Institute of China
组成: 筒体组合件:法兰环,接管段,筒身,冷却 剂进\出口接管 顶盖组合件 底封头 法兰密封结构 压力容器材料:含锰钼镍的低合金 钢,SA533B,SA508II,SA508III
中国核动力研究设计院
NPIC
Nuclear Power Institute of China

《900MW压水堆核电站系统与设备》运行教程 ppt课件

《900MW压水堆核电站系统与设备》运行教程  ppt课件

热工设计 292.8℃ 327.2℃
名义 293.4℃ 326.6℃ 310.0℃ 290.8℃
第二节
反应堆压力容 器及堆内构件
压 力 容 器 剖 面 图
ppt课件
24
压力容器及其顶盖整体有三个基本作用:
1. 作为包容反应堆堆芯的容器,起着固定和支撑堆
内构件的作用,保证燃料组件按一定的间距在堆
• 一回路主要辅助系统:如化学和容积控制 系统(RCV)、余热排出系统(RRA)、硼 和水补给系统(REA)等;
• 专设安全设施系统:如安注系统(RIS)、 安全壳喷淋系统(EAS)等;
• 与安全壳相关的通风系统:安全壳换气通 风系统(EBA)、大气监测系统(ETY) 等;
• 三废系统:如废液处理系统(TEU)、硼 回收系统(TEP)等。
连接辅助系统或支持系统的管道、
配件和阀门,直到并包括每条管路
中的第二个隔离阀(从高压侧算
起)。
压力15.5MPa(abs),
满负荷时冷却剂的平均温度310℃ ;
按100%反应堆功率下向二回路系统传 递全部反应堆热功率设计;

所有冷却剂系统(RCP)设备都按能

适应112℃/h速率加热或冷却瞬态设计, 温度变化率的运行限值为56℃/h,正

常运行时,主系统升降温28 ℃/h , PZR为56℃/h 。

整个RCP的设计遵照有关文件的规定,在核电 厂正常或事故工况下运行时,由温度、压力、 流量变化引起的机械应力不得超过限值,以确 保反应堆冷却剂系统压力边界的完整性。
1. 传热环路
2. 压力调节原理
系 3. 温度检测旁路(RTD)

(resistance temperature detector)

压水堆电厂运行(1章)

压水堆电厂运行(1章)

压水堆核电厂运行在基础理论学习基础上,运行课程是综合运用。

掌握核电厂运行的基本原理、概念;了解核电厂运行的一般基础性(共性) 问题。

为从事核电厂工作或进一步操纵员培训打下基础。

教学中对过去课程是复习、开拓和深化,几乎涉及到学习过的每一门课程。

教材:郑福裕,邵向业编,压水堆核电厂运行,核工业研究生部,核电培训系列教材。

内容:结合西屋公司设计(Sequoyah,Shearon Harris Nuit1核电厂)及部分大亚湾核电厂内容。

压水堆核电厂运行第1章绪论(2)第2章技术规格书(4)第3章正常运行(12)第4章异常运行(6)第5章事故(8)机动:2考试:21 1 核电厂运行特点压水堆核电厂生产流程火电厂的生产流程1.1.1 核电厂与火电厂的比较核电厂:利用核裂变能来生产推动汽轮发电机旋转的蒸汽。

火电厂:又称化石燃料(Fossil Fuel 煤、石油、天然气)电厂,靠燃烧放出的热能来生产蒸汽推动汽轮机发电机组旋转。

主要不同是生产蒸汽的装置不同,而二回路热力循环大致一样。

核电厂(以压水堆核电厂为例),生产蒸汽的系统又叫核蒸汽供应系统(Nuclear Steam Supply System);在压水堆核电厂就是一回路系统。

火电厂由锅炉生产蒸汽。

1定期停堆换料,新堆或刚换料后的堆,有较大的剩余反应性,用来补偿冷态到热态、功率亏损、平衡氙毒、燃耗和裂变产物积累所带来的反应性损失,使反应堆能运行足够长的期限。

因此有可能发生比设计功率高得多的超功率事故。

反应堆若具有正的温度反应性条件,功率会失控增加。

例:切尔诺贝利事故RBMK堆,在20%额定功率以下,功率反应性系数是正的;固有安全性差。

1. 1.1核电厂安全性特征1. 1.1核电厂安全性特征2 强放射性1W热功率-----------燃耗末期放射性活度3.7×1010Bq (1Ci)热功率3000MW核电厂-----裂变产物放射性1020Bq (3×109Ci)环保容许水的放射性活度的量级----1×10-10Ci/m3 (1Bq/升)核反应堆的放射性物质98%保留在芯块中,2%扩散在包壳与芯块的间隙内芯块不熔,包壳不漏,放射性物质不逸出.3 剩余发热定义:反应堆停闭后,堆芯释出的热量。

压水堆核电厂的运行与启停

压水堆核电厂的运行与启停

69 0
172
CB
图 1.2.3
Pp m
·当 RCP 平均温度大于 70℃时,至少有一台主泵在运行。 ·热量的导出和一回路冷却剂平均温度控制由 RRA 来完成,GCT 备用。 ·RCP 压力由 RCV013VP 调节,压力限制不超过 2.9Mpa,超压保护由 RRA 两个安全 阀来完成。 ·稳压器充满水,RCP 的化学和容积控制由 RCV 和 RRA 完成。
290.8(+3) (-2)
GCT,ARE 或 ASG
汽水两相
15.5
稳压器
≥1
——
8
热备用
≤2%
临界
290.8(+3) (-2)
GCT,ARE 或 ASG
汽水两相
15.5
稳压器
2
并网或 不并网
9
功率运行
2~100%
临界
290.8<T<310
ARE
水位在 25.3%~59.6% 之间
15.5
稳压器
2
·余热导出和冷却剂温度控制由 RRA 来完成,PTR 备用。 ·冷却剂的化容控制由 RCV 和 REA 来完成。 ·用于停堆的高通量报警定值为 3ф 0,ф 0 为换料停堆前,未开盖前的中子通量。
171
·换料腔水位:——如果没有安装水闸门,15m ——如果已安装水闸门,19.3m ·实施防止误稀释的行政隔离(D 类) §1.2.2 维修冷停堆状态 1) 维修冷停堆状态指允许对一回路设备进行维修的停堆状态,特征是: ·一回路通大气,部份水被排空。 ·RCP 平均温度在 10℃~70℃之间。 ·反应堆次临界深度至少为 5000pcm,冷却剂中硼浓度大于 2100ppm。所有控制棒 都插入堆芯。 2) 系统运行状态。 系统运行状态与换料停堆时相同。但注意在排水时,最低水位应保证 RRA 系统正常运 行。 §1.5.2.3 正常冷停堆状态 1) 正常冷停堆是指冷却剂温度在 90℃以下,压力在 2.9Mpa 以下,一回路压力

核安全工程师-核安全案例分析反应堆工程案例

核安全工程师-核安全案例分析反应堆工程案例

核安全工程师-核安全案例分析反应堆工程案例[问答题]1.某压水堆核电厂在满功率运行。

突然,主控室出现安全壳放射性超标报警信号。

操纵员经检查、核实系一回路小破口事故。

根据应急计(江南博哥)划及应急行动水平,值长宣布进入厂房应急状态并立即向厂应急总指挥报告,营运单位应急组织启动。

半小时后,破口进一步扩大,喷淋系统故障不能投入,安全壳内压力迅速上升至接近设计压力。

技术支持组分析判断,已有部分燃料元件破损,预测两小时后需对安全壳采取过滤排放措施,以防止安全壳超压失效。

问题:(1)此时是否需改变应急状态?如需改变,应按什么程序执行?(2)此时应向地方政府应急组织提出什么建议?(3)核电厂营运单位此时应采取哪些应急措施?正确答案:(1)应改变应急状态,首先核电厂应急总指挥应宣布进入场区应急状态。

(2)同时向地方政府应急组织报告事故现状及对事故发展的预测,建议进入场外应急状态。

建议地方政府考虑适时采取保护公众措施(撤离、隐蔽、服用碘片、交通管制等)。

(3)营运单位应采取的措施:①应急组织全面启动;②采取一切必要和可能的措施,保护反应堆安全及安全壳的完整性;③发布场区应急报警信号;④场区人员服用碘片并开始撤离场区非应急人员;⑤实施场区出入口控制;⑥开展应急监测;⑦评估事故发展及环境后果。

[问答题]2.某试验堆燃料元件损坏事故某试验堆进行一项材料辐照考验。

在考验试验的过程中,水质逐渐变差,甚至达到严重恶化的程度,继而发生运行的不稳定。

但如果根据水质极度恶化就停堆处理,则较长时间的考验就会前功尽弃,经济损失也较大。

考虑到试验已接近尾声,为了不影响进度,在侥幸心理的指使下继续冒险运行。

结果发生了因流道不畅导致燃料元件损坏事故,造成放射性物质外泄,事故处理发生额外的集体剂量,经济上也有很大损失。

问题:(1)事故的直接原因和根本原因是什么?(2)此事故应属INES几级?正确答案:(1)直接原因:水质变坏,流道不畅,继续运行致使元件过热损坏。

第三讲 压水堆核电厂的运行与维护

第三讲 压水堆核电厂的运行与维护

第二步:控制棒的提升 根据堆芯的布置,推算出最低无负荷临界相对应的各棒提升过程中, 应预期反应堆随时都会达到临界。提升顺序:棒组A、B分别到堆 顶,棒组C接近堆顶,棒组D提升到调节带下限,预期反应堆能达 到临界。 趋向临界的过程由源量程测量通道来检测,一旦通量水平达 到中间量程测量通道的最小探测阈,就应该手动闭锁“源量程通量 过高”的保护措施。 第三步:控制棒提升,功率提升至<2%FP 控制棒继续提升,二回路暖管,然后调节二回路蒸汽排放,反 应堆进入热备用状态。
限制功率分布的有关准则
Δ防止堆芯熔化准则 燃料芯块温度不超过UO2熔点(2260º C),相应线功率 密度590W/cm; Δ临界热流密度(DNB)准则 为防止发生膜态沸腾,定义偏离泡核沸腾比DNBR为临 界热流密度与实际热流密度之比。额定功率运行下, DNBR>1.9;在功率突变或出现事故时,DNBR>=1.3。 Δ和失水事故有关的准则 一旦发生失水事故,也应当避免燃料包壳熔化。燃料 包壳不能超过1204º C,相应的线功率密度理论极限值 480W/cm,实际取418W/cm。
四、恒定轴向偏移时的反应堆运行
反应堆功率分布的特点
(1) 对于径向功率分布,主要由堆芯燃料组件的分区布置、 可燃毒物组件和控制棒组件在堆芯的布置以及控制棒提棒 顺序等来控制,并通常可以精确预测。因此,在反应堆运行 过程中,对径向功率分布的控制是次要的,且可以控制的裕 度是很小的; (2) 对于轴向功率分布,在反应堆运行过程中,受到慢化剂 温度效应、中毒效应、多普勒效应、控制棒棒位以及 燃耗等因素的影响,因此是反应堆功率分布研究的重点,其 目的是保证反应堆能够安全、经济的运行。
设备维修状态;
② 正常冷停堆
压力容器处于封闭状态,处于受压状态;

900MW压水堆核电站系统和设备运行教程

900MW压水堆核电站系统和设备运行教程

电动主给水泵 系统(APA)
--保持SG水位的必要性 --SG的给水 --SG的排污7—46.7T/H
一回路水入口
排污
一回路水出口
蒸 汽 发 生 器 主 要 参 数
参数
资料仅供数参考 值
一次侧: 设计压力
17.2 MPa(abs)
设计温度
343 ℃
运行压力
15.5 MPa(abs)
反应堆冷却剂温度(最佳估算)
冷却剂在堆芯的流动 资料仅供参考
--总流量 48580m3/h ; --总流量的6.5% 的旁通流量; --堆芯的压头损 失1.5bar,压力 容器的压头损失 3bar;
压 力 容 器 泄 漏 的 探 测
--瞬态允许〈20L/H;
资料仅供参考
--探测泄漏的两种方法,
温度计和水位计。
内密封环
外密封环

每一台饱和式蒸汽发生器按照满负荷运行时传
递二分之一的反应堆热功率设计。




给水

理 冷水柱

资料仅供参考
二回路蒸汽 集水箱
水-汽混合物
一回路水 热源 热水柱
资料仅供参考
设 备 描 述
SG 水 位 调 节
资料仅供参考
蒸汽出口
水位 调节
水位 测量
给 水 流 量 蒸汽流量信
信号

给水
给水流量控制 系统(ARE)
资料仅供参考
设备描述
资料仅供参考
压 力 容 器
压水堆纵剖面
资料仅供参考
--1个排气孔640VP --30支热电偶 --33束控制棒 --56根紧固螺栓 --121组燃料组件 --38个堆内核测通道
